H03K — Импульсная техника
Временной дискриминатор
Номер патента: 484635
Опубликовано: 15.09.1975
МПК: H03K 9/00
Метки: временной, дискриминатор
...высокого уровня приходит на вход Л триггера 1 раньше, чем импульс на вход 5, на выходе Я триггера 1 устанавливается низкий уровень, на выходе инвертора 4 - высокий уровень, а на выходе схемы 7 - низкий уровень, так как на все ее три входа поступают, высокие уровни. При этом на выходе Я триггера 2 появляется высокий уровень, а на выходе Я - низкий,Импульс, пришедший с отставанием на вход 5 триггера 1, не изменяет состояния триггеров 1 и 2, но восстанавливает высокий уровень на выходе схемы 7, подавая на его вход низкий уровень через инвертор 6.Если последующие импульсы по входу Р триггера 1 опережают импульсы по входу 5, состояние триггера 2 остается неизменным, а на выходе схемы 7 появляется низкий уровень на время, соответствующее...
Импульсно-фазовый детектор
Номер патента: 484636
Опубликовано: 15.09.1975
МПК: H03K 9/04
Метки: детектор, импульсно-фазовый
...схемыНЕ 15. Входы схемы ИЛИ, являющиеся входами клапанирующей схемы 9, подключены к выходам расширителя 12 стробирующих импульсов и триггера 17. Входы триггера 17 подключены к выходам расширителя 1 импульсов входного сигнала и расширителя 12 стробирующих импульсов. Входной сигнал поступает на клемму 18 подключения источника входного сигнала. Источник стробирующих импульсов подключается к клемме 19, а выходной сигнал импульсно-фазового детектора снимается с клеммы 20.Предлагаемый импульсно-фазовый детектор работает следующим образом.Короткий входной импульс поступает на клемму 18, расширяется расширителем 1 и подается в развертывающее устройство 3 на управляющий вход разрядного ключа 2, который шунтирует интегрирующий конденсатор 4,...
Переключающее устройство
Номер патента: 484640
Опубликовано: 15.09.1975
МПК: H03K 17/16
Метки: переключающее
...для гальванической развязки управляющей и коммутируемой цепей применяются схемы управления с трансформаторами либо с запоминающими конденсаторами.Такие устройства несмотря на хорошую гальваническую развязку цепей входа и управления мало пригодны для микроэлектронного исполнения из-за сложности микроминиатюризации трансформаторов. Схемы переключения с конденсаторами требуют парафазчого управления, что существенно усложняет устройство.Цель изобретения заключается в упрощении цепи управления переключающего устройства. Это достигается тем, что управляющий вход интегрального прерывателя посредством вспомогательного аналогичного интегрального прерывателя подключен к вспомогательному источнику напряжения через диод в обратном включении, а...
Бесконтактный концевой выключатель электрической цепи
Номер патента: 484641
Опубликовано: 15.09.1975
Авторы: Авидон, Афанасьев, Катенко
МПК: H03K 17/567
Метки: бесконтактный, выключатель, концевой, цепи, электрической
...и ликвидируется напряжение, управляющее триггером 9, Выходной транзистор триггера открывается, включая внешнюю цепь. ед зобретени Бесконтактныической цепи,анспортными Изобретение относится к области автоматического управления электрическими системами и служит для бесконтактного выключения электрической цепи.Известны оесконтактные концевые выключатели электрической цепи, содержащие транзисторный генератор электрических колеоаний, торцовый датчик положения с контурами индуктивности, выполненными на одном сердечнике, и триггер.Для упрощения и повышения точности настройки на необходимое расстояние реагирования в предлагаемом выключателе в коллекторную цепь транзистора генератора включен регулируемый режекторный контур, выход ко 15 торого...
Переключающее устройство
Номер патента: 484642
Опубликовано: 15.09.1975
Автор: Некрасов
МПК: H03K 17/56
Метки: переключающее
...с резистором 19. Конденсатор 7 шунтирован резистором 20 и включен между точкой соединения катода тиристора 5 с нагрузкой 3 и анодом диода 12, катод которого соединен с отрицательным полюсом 2 источника. Конденсатор 8 шунтирован резистором 21 и включен между точкой соединения катода тиристора 6 с нагрузкой 4 и анодом диода 12. Конденсатор 9 включен между клеммой 17 и полюсом 2 источника, а дроссель 23 - между точкой соединения анодов тиристоров 5, 6 и полюсом 1 источника.Устройство работает следующим образом.В исходном состоянии при включенном питании и отсутствии управляющего сигнала на клемме 17 транзистор 14 и тиристор 6 открыты, а конденсатор 8 заряжен. При этом к источнику питания подключена нагрузка 4.После подачи сигнала на клемму...
Распределитель импульсов
Номер патента: 484643
Опубликовано: 15.09.1975
Автор: Потехин
МПК: H03K 17/62
Метки: импульсов, распределитель
...управления, предшествующей схеме управления единичным входом триггера 8, аналогично нулевой выход триггера 9 соединен с элементами 18 и 19, Единичные выходы триггеров 7, 8 и 9 соединены соответственно с элементами 17, 19 и 21 - вторыми элементами схем управления 4-го, 5-го и 6-го каналов и с элементами 18, 20 и 10 - первыми элементами следующих схем управления, Единичный выход триггера 8 соединен с элементами 10 и 11 - элементами схемы управления, предшествующей схеме управления нулевым входом триггера 8, аналогично, единичный выход триггера 9 соединен с элементами 12 и 13. Нулевой выход триггера 7 соединен с элементами 14 и 15 - элементами схемы управления нулевым входом триггера последнего разряда, аналогично, единичный выход триггера...
Сумматор по модулю два
Номер патента: 484644
Опубликовано: 15.09.1975
Авторы: Гуленков, Жучков, Лапшин, Мочалов
МПК: H03K 19/02
...два содержит мост, дополнительные входной и выходной трансформаторы. При этом в два противоположных плеча моста включена балластнаяцагрузка, а в два других плеча - встречно соединенные первичные обмотки дополнительного выходного трансформатора, к одной диагонали моста подключен выход выпрямителя, а к другой диагонали - вторичная обмотка дополнительного входного трансформатора.На чертеже показана схема сумматора по модулю два.Трансформатор 1 разноименными концами входных обмоток 2,и 3 соединен с источниками входных сигналов А и В. Концы третьей обмотки 4 и диоды 5 ц б образуют выпрямитель, включенный в диагональ моста, состоящего из балластной нагрузки - резисторов 7, 8 и обмоток 9, 10 трансформатора 11, имеющего выходную обмотку 12....
Формирователь биполярных импульсов
Номер патента: 485543
Опубликовано: 25.09.1975
Авторы: Мнацаканов, Николаев
МПК: H03K 3/02
Метки: биполярных, импульсов, формирователь
...подсоединенными к источникупитания в прямом направлении, двумя последовательно и согласно включенными диодами 3, 4, трансформатором 5, во вторичной обмотке 6 которого включен. нагрузка 7, накопительный конденсатор 8,1 О Диоды 3 и 4 включены встречно и параллельно к источнику питания, В диагональ моставключена первичная обмотка 9 трансформатора 5. Диод 4 зашунтирован накопительным конденсатором 8.15 Источник питания подключен к выводам10 и 11,ф пульсов ормирователь биполярных имает следующим образом.и отпирании тиристора 1 нника питания прикладываеобмотке 9 импульсного траэтом происходит заряд паконсатора 8. Вслед за насыщного трансформатора 5 проный заряд накопительного10 20 Составитель 10 т;реда"оР А.Зиньковский Техред З тарКорр Заказ...
Устройство для поджига мощных тиратронов
Номер патента: 485544
Опубликовано: 25.09.1975
Авторы: Абрамов, Дубинкер, Фидельман
МПК: H03K 3/04
Метки: мощных, поджига, тиратронов
...рона при уменкающими импуполучение селедаваемого ток ами и не обеспечивается са, созконденго вюпу к м накопительн сат ю изобретения яв я ис икнове неп ение возможности ти жду запус получение даваемого ор онденсато чника пиу трансфорподаетс а кото рывного горения коммутирующе рона при уменьшении паузы ме каюшими импульсами, а также селектирующего импульса, соз током накопительного конденсДля ,этого накопительный к соединен с нулевой шиной исто 1,.тания через первичную обмотк матора тока, вторичная обмотк подключена к селектору запус пульсов, причем вторичная обм форматора тока шунтирована п тельно включенными диодом и общая точка соединения котор чена к формируюшему каскадуНа чертеже приведена схем1Изд. М 1 У Т 1 Тираж 902 Подписное...
Мультивибратор
Номер патента: 485545
Опубликовано: 25.09.1975
МПК: H03K 3/281
Метки: мультивибратор
...я 35 тем, что, с целью увеличения скважностии периода повторенИя генерируемых импульсов, в него включен дополнительный эмиттерный повторитель, состоящий из двухтранзисторов, входного и выходного, при 40 этом база входного транзистора подключена к точке соединения анода откпючаюшегодиода с второй обкладкой времязадаюшегоконденсатора и через резистор - с базойвыходного и эмиттером входного транзисд4 д тора эмиттерного повторителя, а эмиттер,выходнот о транзистора подкдочен черезрезистор к общей шине источника питания.,пизнтепьно по экспоненциапьному закону токбазы транзистора 1 не протекает через резистор 1 О благодаря отключающему диоду 13 поэтому импульс напряжения на коллекторе транзистора 2 имеет прямоугольнуюфОрму,Скорость уменьшения...
Термочувствительный мультивибратор
Номер патента: 485546
Опубликовано: 25.09.1975
Авторы: Бочковский, Будянов, Кривоносов
МПК: H03K 3/284
Метки: мультивибратор, термочувствительный
...питания и с базойтранзистора 16 типа р-й-р, коллектор которого соединен с анодом излучающего диода 12, включенного в эмиттерную цепьключевого транзистора 4, и с катодом фотодиода 13, одним выводом терморезистора 17 и одним выводом резистора 18эмиттерной связи и эмиттером транзистора 19 типа й-р-й, коллектор которого соединен с эмиттером ключевого транзистооа 3. База транзистора 19 соединена сдругим выводом терморезистора 17, анодомфотодиода 13 и через резистор 20 - с минусовой клеммой 1 источника питания,40Катод фотодиода 14, эмиттер транзистора 16 и второй вывод резистора 18 соединены с плюсовой клеммой 2 источника питания.Мультивибратор работает следующим об 45 разом.Длительность генерируемых импульсовопределяется значением...
Триггер со счетным входом
Номер патента: 485547
Опубликовано: 25.09.1975
Авторы: Переверзев, Шершаков
МПК: H03K 3/286
Метки: входом, счетным, триггер
...санодами тиристоров 4, 5. Анод тиристора4 через резистор 6 соединен с управляющим электродом тиристора 5 и замыкающимконтактом 7, а анод тиристора 5 черезрезистор 8 соединен с управляющим электродом тиристора 4 и размыкающим контактом 9, Переключающий контакт 10соединен с катодами тиристоров 4, 5 иобщей шиной питания 11. Коммутирующиеконтакты 12 являются входными контактами триггера,485547 Составитель О.Боголюбов еда "тоР А,Зиньковский еРед З.Тараненко корректор ,( )рлона Изд.ОЦ Заказ ф ,ф Тираж 902 Подписное ЦИИГ 11 Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, 113035, Раушская наб., 4 Предприятие Патент, Москва, Г.59, Бережковская наб., 24 1 кет, так как его управляющий электроди катод...

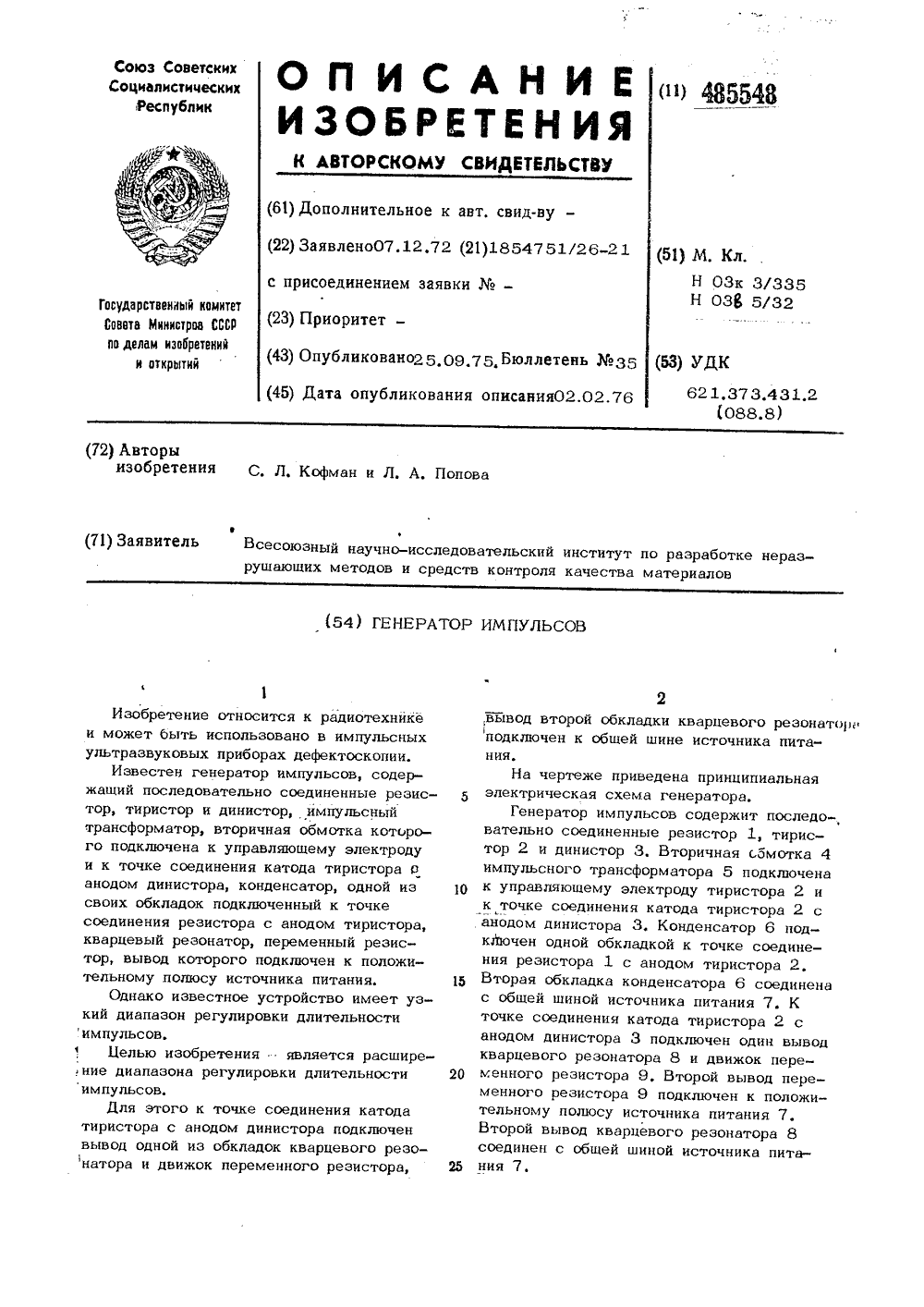

Генератор импульсов
Номер патента: 485548
Опубликовано: 25.09.1975
МПК: H03K 3/335
...8 соединен с общей шиной источника питаГенератор импульсов работает следующим образом,С приходом положительного запускаюшего импульса на первичную обмотку 10 им,пульсного трансформатора 5 в цепи тиристора 2 возникает пусковой ток, которыйвызывает переход тиристора 2 в проводящеесостояние. При этом происходит разрядконденсатора 6 на электрическую емкостькварцевого резонатора 8, по мере зарядакоторой формируется передний фронт импульса напряжения, приложенного к анодудинистора 3.Напряжение на кварцевом резонаторе 8некоторое время сохраняется неизменным,и происходит формирование плоской вершины импульса.Через некоторый момент времени, определяемый временем задержки включенияи временем нарастания тока в динисторе 3,произойдет переход...
Суммирующий преобразователь аналогового сигнала в длительность интервала
Номер патента: 485549
Опубликовано: 25.09.1975
Автор: Кольченко
МПК: H03K 3/335
Метки: аналогового, длительность, интервала, сигнала, суммирующий
...Вторые выводы этих конденсаторов подключены к б источнику питания 9. Аноды диодов 10 1 - 10 Ю подключены к движкам переменных резисторов 11 1 - 11 Всоответственно.Суммирующий преобразователь работа О ет следующим образом.На базу транзистора 6 подаются положительные короткие импульсы, При приходе такого импульса транзистор 6 выводится в режим насыщения, и конденсато ры 2, 8 1 - 8 Фразряжаются через переход коллектор- эмиттер транзистора 6. По окончании действия импульса на базетранзистора 6 конденсаторы 8 1 - 8 В начинают заряжаться через резисторы 20 11 1 - 11 И и 121 12 П до напряжений, величины которых определяются положениями движков переменных резисторов 11 1 - 11 Й.Емкости конденсаторов 2 значительно 25 меньше емкостей...
Формирователь импульсов
Номер патента: 485551
Опубликовано: 25.09.1975
Авторы: Болотовский, Малкин, Никитин, Рогинская, Шапиро
МПК: H03K 5/01
Метки: импульсов, формирователь
...параллельно включенные тиристоры 9,10 с диодами 11, 12 в цепях управления,параллельно которым включены цепочки изпоследовательно соединенных резисторов13, 14 и рабочих обмоток 15, 16 магнитных усилителей,Управляющие обмотки 17 и 18 магнитных усилителей соединены последовательнои подключены к источнику управляющегонапряжения, подключаемому к выводам 19 и 20.Тиристоры 9 и 10 включены встречно,а диоды 11 и 12 подключены к общимточкам соединения резисторов 13, 14 ирабочих обмоток 15, 16 магнитных усилителей соответственно,формирователь импульсов работаетследующим образом.Рмпульс от генератора импульсов 3через трансформатор 1 передается во вто-ричную обмотку 4,В некоторый момент времени от началаприложения положительного потенцйала...
Дискриминатор временного интервала
Номер патента: 485552
Опубликовано: 25.09.1975
Авторы: Голиченков, Кудряшов
МПК: H03K 11/00
Метки: временного, дискриминатор, интервала
...эистор, в ора под- дополниторнь го рвн нзи диод ия. Целью изобретения являет точности дискриминации времен вала. Для этого в эмиттерную транзистора введен транэис тор тока на транзисторе то водимости, что и зарядный к коллектору зарядного тра кнючен через фиксирующий тельный источник напряжен е приведена схема дискрими485552 Подписное24 1 иипи Заказ ЧЫ изд, Ъаф Тнргж )ад 1 атентз, Москаа, Г 59, Бережковская наб. 1 р адп р е нт да усилителя 2 на его вход через повтори: тель 3, На входе усилителя 2 возникает рассогласование,Через зарядный транзистор 1 с этого момента начинает протекать только ток ге- нератора на транзисторе 8, дискриминатор на резисторе 12 формирует начало временного интервала, Начинается линейный разряд конденсатора 6...
Многоканальное сенсорное переключающее устройство
Номер патента: 485558
Опубликовано: 25.09.1975
МПК: H03K 17/52
Метки: многоканальное, переключающее, сенсорное
...6 постоянного напряжения,источник 7 переменного напряжения, со.единенный через трансформатор 8 и конденсатор 9 с обшей точкой соединениягазоразрядных ламп 1, 3, сенсоры 10,11, соединенные соответственно черезконденсаторы 12 и 13 с соответствук- шими общими точками соединения газоразрядных ламп 1, 2 и 3, 4, конденсаторы,14, 15, соединенные параллельно нагрузочным резисторам 16 и 17, заземленнуюшину 18.Конденсатор 14 и резистор 16 включены между нервы переключающим элементови заземленной шиной 1 8, а конденсатор15 и резистор7 - между вторым перек 1 цочаю 1 ццм элементом и заземлснцойшиной . 8.485558 Составитель В.ЧачанидзеРедакторЛ.Зиньковский Техред Е Подурушина Корректор А,влахова ВлЗаказ Я Я Изд. М О т Тираж ОО 2Подписное Ц 1 И...
Коммутатор цепи постоянного тока
Номер патента: 485559
Опубликовано: 25.09.1975
МПК: H03K 17/56
Метки: коммутатор, постоянного, цепи
...делителю напряжения, а второй транзктор присоединен своим эмиттером к эмиттеру первого транзистора, коллектором - к базе первого транзистора и через резистор к питающей шине, причем первый и второй ключи с Я - образной вольтамперной характеристикой включены согласно друг с другом, а первый и второй резистивные делители напряжения содержат переменные лечив Изобретение относится к имтехнике и может найти применройствах для регулирования иразличных величин 1 например прости электроприводов, темперрые необходимо выдерживать впределах. Известны коммутаторы цепи постоянноготока, содержащие первый и второй управляемые ключи с Я -образной вольтамперной характеристикой, первый транзистор,эмиттер которого соединен с общей шинойкоммутатора,...
Бесконтактное устройство для автоматического повторного включения
Номер патента: 485560
Опубликовано: 25.09.1975
Авторы: Анцупов, Гудков, Ольсевич
МПК: H03K 17/567
Метки: бесконтактное, включения, повторного
...тиристора 2, а анодвключающего тиристора 1 соединен с входом порогового устройства 12, выполненного на транзисторе 13, в базу которого вклю чен стабилитрон 14. Выход пороговогоустройства 12 соединен с анодом коммутирующего тиристора 2 через два последовательно - встречно включенных диода 7 и 8,точка соединения которых соединена с вхо Одом задерживающего устройства 3, а выходзадерживающего устройства 3 соединенс управляющим электродом коммутирующеготиристора 2,Бесконтактное устройство для автомати 15ческого повторного включения работаетследующим образом.В исходном состоянии транзистор 9открыт, тиристор 1 закрыт, диод 7 сме 20шен в прямом направлении и шунтируетконденсатор 5: задерживающего устройства 3, диод 8 и тиристор 2...
Тиристорное выходное устройство переменного тока
Номер патента: 485561
Опубликовано: 25.09.1975
Авторы: Гаврилов, Михайлов, Мочалов, Сустриков
МПК: H03K 17/56
Метки: выходное, переменного, тиристорное
...подключен источник напряженияоткрытия напряжение через открытый тири постоянного тока тор прикладывает ноду и катоду вт о тиристо крывая его В дальнищем оба остояни тиристора остаютсяза счет тока подчерез тиристоры от в открыто питки, протекающегоисточника постоянногму через нагрузку пртогда, когда его мгн напряжен текать то Поэто- даже д венное значени ния тиристоров и с меньше токов ю мещения,Схема устройства представлена нтеже и состоит из двух встречно-парлельно включенных тиристоров 1коограничивающего резистора 3 ивольтного источника постоянногония 4, нагрузки 5 и двух неупрадиодов 6 и 7.При одновременной подаче импульсовнапряжения на управляющие электродытиристоров 1 и 2 и вкл 1 очении источникапостоянного напряжения 4 открываетс...
Составной транзистор
Номер патента: 485562
Опубликовано: 25.09.1975
Автор: Уан
МПК: H03K 17/60
Метки: составной, транзистор
...транзистора3 через ограничительный элемент (диод 8).Для исключения шунтирования эдгиттербазового перехода выходного транзистора 3обмоткой 7 прямое напряжение диода должО но быть больше суммы напряжений1,+ "9(ГтзПри запирании составного транзисторавначале от блок2 закрывяетгя входнойтранзистор, 1,485562 3 Так как выходной транзистор 3 закрывается всегда с запаздыванием по отношению к закрыванию входного транзистора 1(причем это время зависит от величинызапирающего тока), ток нагрузки через токовый трансформатор 4 трансформируетсяв цепь дополнительной обмотки 7.Напряжение на обмотках токового трансформатора определяется в это время величиной алгебраической суммы напряжений 10"рв+Оэ(р .УТок обмотки 7 протекает через базу выходного...
Вычитающий двоичный счетчик
Номер патента: 485564
Опубликовано: 25.09.1975
Авторы: Баранов, Ляхович, Онищенко, Ференец
МПК: H03K 27/00
Метки: вычитающий, двоичный, счетчик
...осушествляется инвертирование (начиная смладших разрядов) содержимого счетчикадо первой единицы включительно, а остальная часть числа (старшине разряды) пропускается без изменения, . Еслина вход 1 Осчетчика не поступают счетные импульсы,то триггер входного сигнала 5 находитсяв нулевом состоянии и код, записанный вдинамическом регистре 1 О, циркулируетпо цепи выход динамического регистра 1015- элемент совпадения 8 - разделительныйэлемент 11 - вход динамического регистра10,Единицы кода, проходяшие через элементы задержки 6 на вход триггера 5, подтверждают его нулевое состояние. При поступлениина вход счетчика счетного импульса триггер входного сигнала 5 устанавливается вединичное состояние. При этом элементсовпадения 8 закрывается,...
Сепаратор
Номер патента: 485773
Опубликовано: 30.09.1975
Автор: Гриднев
МПК: H03K 3/12
Метки: сепаратор
...радиальные пла 1 гки 6, образ 5 ющне в каждом межтарело 1 ном зазоре секторы 7 прямоточной сепарации и секторы 8 противоточной сепарации. 1 ханалы 2 и 3 изолированы один от другого, например, резиновыми шнурами 9, установленными по всей высоте пакета тарелок против планок 6. Величина зазоров а хежду пганкахи и отбортовками нижележащих тарелок вы. бирается в зависимости от хежтарелочног зазора а и реологических свойств сепарируемой жидкОсти. Пакет тарелок 5 поджимается снизу конусом 10,Сепаратор работает следующим образом.Исходная суспензия подается в полый вал 1, откуда поступает в каналы и, двигаясь к периферии по секторам 7, разделяется (пр 51- моточная сепарация). Тя 5 келая фаза Осакд 1- ется па внутренние поверхности тарелок и,...
Генератор радиоимпульсов
Номер патента: 486456
Опубликовано: 30.09.1975
МПК: H03K 3/28
Метки: генератор, радиоимпульсов
...с момента времени 1 по момент времени 1 схема 2 запрет не пропускает запускающие импульсы с источника 1 на вход формирователя 3 видеоимпульсов. Как видно из фиг. 2 а запускающие импульсы Уь Уз, Уь Уз не проходят на вход формирователя 3 видеоимпульсов, В момент времени 1 заканчивается действие импульса одновибратора 5, поступающего на первый вход схемы 2 запрет, это дает возможность запускающему импульсу У пройти через схему 2 запрет и запустить формирователь 3 видеоимпульсов, видеоимпульс с выхода которого через цепь 4 запуска в момент времени 1 з запускает одновибратор 5, в течение следующего промежутка времени т от момента времени 1 до момента 1 схема 2 запрет не пропускает на вход формирователя 3 импульсов запускающие импульсы от...
Генератор импульсов
Номер патента: 486457
Опубликовано: 30.09.1975
Авторы: Бородин, Дубровский, Зусман
МПК: H03K 3/28
...диагональ моста.Диод 4 подсоединен параллельно5 ру 5. Точка соединения резистораденсатора 9 через резистор 6 подск базе транзистора 2. Клемма 11выходом устройства,Генератор импульсов работает слЗО образом.Заказ 3207/10ЦНИИ Изд.1835Государственного комитет по делам изобретений Москва, Ж-З 5, Раушска Тираж 902 Совета Минист открытий наб д, 4/5ПодписноСССР гпография, пр. Сапунова, 2 В паузе между импульсами транзисторы 2, 3 и д.Од 4 зак 1 зыгы, а ко,дснсаторы 9 и 10 заряжаотся через резисторы 5, 7. Когда напряжение па диагонали моста достигнет напряжения отпирания транзистора 2, в схеме возникает регснеративный процесс, приводящий в насыщение транзисторы 2, 3 и отпирающий диод 4, После завершения,регенеративпого процесса начинается...

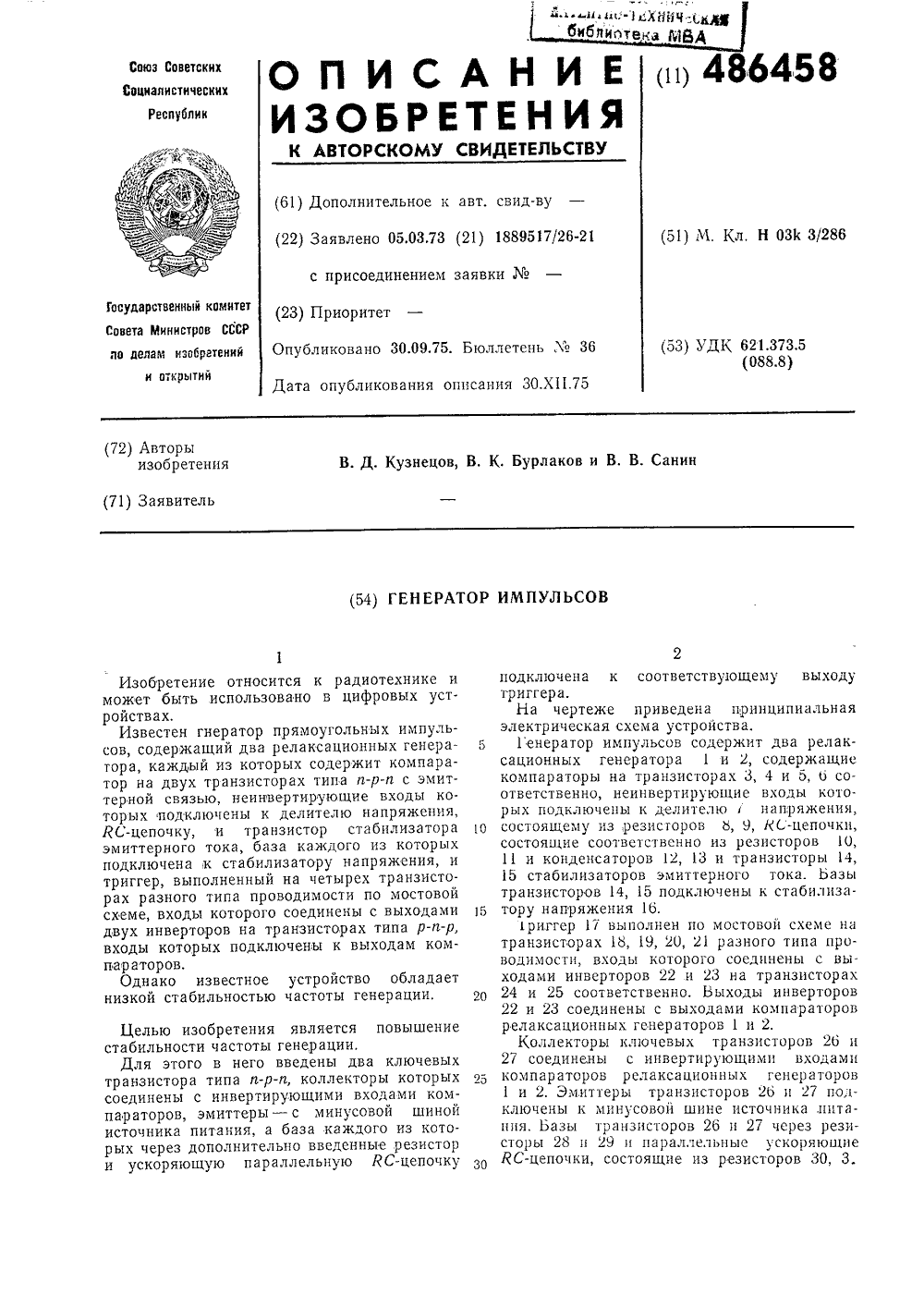

Генератор импульсов
Номер патента: 486458
Опубликовано: 30.09.1975
Авторы: Бурлаков, Кузнецов, Санин
МПК: H03K 3/286
...и 2. Змиттеры транзисторов 26 и 27 подключены к минусовой шине источника, питания, Базы транзисторов 26 и 27 через резисторы 28 и 29 и параллельные ускоряющиеКС-цепочки, состоящие из резисторов 30, 3.и конденсаторов 32, 33 соответственно соединены с входами триггера 17,Генератор импульсов работает следующим образом.При включении напряжения питания одно из плеч триггера 17, представляющего собой бистабильную схему, будет находиться в включенном состоянии, а другое плечо - в выключенном состоянии. При этом выходная клемма 34 будет,находиться под высоким потенциалом, а выходная клемма 35 - под низким, Ключевой транзистор 26, через который осуществляется перекрестная обратная связь между выходной клеммой 34 и инвертирующим входом...
Устройство для заряда накопительного конденсатора
Номер патента: 486459
Опубликовано: 30.09.1975
Авторы: Гершберг, Дубенский, Кован, Кофман
МПК: H03K 3/335
Метки: заряда, конденсатора, накопительного
...чертеже.Предлагаемое зарядное устройство содержит управляемые вентили 1 - 4, коммутирующие дроссель 5 и конденсатор 6, накопительный конденсатор 7, неуправляемые вентили 8 - 11, вспомогательные конденсатор 12 и. дроссель 13, а также установленный в цепи питания инвертора датчик тока 14 и связанные с ним нуль-индуправления 16.Устройство работает следующим образом.Открывание любой из диагональных пар5 тиристоров вызывает подключение пнверторак сети, постоянного тока. После перезарядавспомогательного конденсатора 12 и достижения на нем напряжения, равного напряжению на накопительном конденсаторе 7, отО крывается выпрямительный мост и включаетна заряд конденсатор 7. Входной ток инвертора с момента отпирания моста...
Импульсный генератор
Номер патента: 486460
Опубликовано: 30.09.1975
Авторы: Баранов, Гутман, Покрывайло
МПК: H03K 3/57
Метки: генератор, импульсный
...параллельную цепочку пз конденсатора 4 и стабплитрона 5, резисторы б и 7, конденсатор 8 и диод 9, емкостную нагрузку 10.Работает генератор следующим образом.При подаче на базу транзистора 2 положи тельного напряжения от устройства запускаэтот транзистор открывается, что приводит к заряду емкостной нагрузки 10. При этом через цепь, состоящую из резистора б, конденсатора 4, стабплитрона 5 и транзистора 2, 1 Б протекает ток, заряжающий конденсатор 4 донапряжения пробоя стабилитрона 5. Кроме того, через диод 9, конденсатор 4, стабилитрон 5 и транзистор 2 разряжается конденсатор 8 до напряжения стабилизации диода 5 и 20 прямое падение напряжения на диоде 9 закрывает транзистор 3, который в свою очередь закрывает зарядный транзистор 1....
Формирователь импульсов
Номер патента: 486461
Опубликовано: 30.09.1975
МПК: H03K 3/57
Метки: импульсов, формирователь
...6 стоитделитель напряжения, составленный из резисторов 12 и 13, резистор 13 зашунтирован конденсатором 14, один конец которого соединен с базой транзистора 6, а второй с общей 5 шиной. В коллекторе транзистора 6 находится сопротивление нагрузки - резистор 15.Работает формирователь следующим образом.Входной отрицательный импульс поступае 30 на туннельный диод 2 через резистор 1. В ис486461 15 оставитель В. НазароваТекред Т. Миронова Корректор О, Тюрина Редактор В. Булдако Изд.1835 Тираж 902 осударственного комитета Совета Министров ССС по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Заказ 3207/14ЦНИИПИ дписное Типография, пр. Сапунова ходном состоянии ток через туннельный диод, который задается резистором 3, определяет...
Устройство управления серией импульсов
Номер патента: 486462
Опубликовано: 30.09.1975
Автор: Хенкин
МПК: H03K 3/64
...элемента И - НЕ включены элементы задержками, ЗО представлена блок-схема устранения серией импульсов, а на менные дпапраммы работы устПри поступлении управляющего сигнала от источника 1 управляющего сигнала в момент, когда импульсы на входе схемы отсутствует (У-О), элемент 4 включается и выключает элемент 5, разрывая тритгерную связь. Элемент б также выключен сигналом У: О.При поступлении положительного импульса от генератора 2 серии импульсов элемент включается, на выходе схемы формируется отрицательный импульс, подтверждающий выключенное состояние элемента 5. На выходе элемента 3 устанавливается логическая единица, которая в данный момент не влияет на состояние триггера, образованного элементами 5, б.Таким образом, на выходе...
