H03K — Импульсная техника

Номер патента: 345618

Опубликовано: 01.01.1972

Авторы: Паперно, Пороцкий

МПК: H02P 1/10, H03K 17/725

Метки: выключателем, переменноготока, тиристорным, электродвигателя

...кнопки Пуск благодаря трансформаторной связи генератора и усилителя, Примененная схема памяти пуска исключает возможность ложного появления импульсов управления тиристорами.Выключатель может отключаться как вручную при нажатии кнопки Стоп, так и при действии релейной защиты РЗ, В первомслучае разрывается цепь питания транзистора 7, усилителя, и конденсатор С разряжается через токоограничивающий резистор Я и нормально открытые контакты кнопки Стоп, вследствие чего снимается питание с генератора импульсов ГИ,При действии релейной защиты РЗ датчиками сигналов, для которой являются трансформаторы тока ТТк, ТТв и ТТ с, открывается нормально закрытый выходной транзистор Ть шунтирующий свопм переходом эмиттер-коллектор конденсатор С,...

Номер патента: 345620

Опубликовано: 01.01.1972

Автор: Земл

МПК: H03K 21/18

Метки: импульсных, последовательностей, формировалия

...которого подается на усгройство инции. изобретения - измереа метров формируемых ательностей и упрощенигается она тем, что вве сигнальные входы ны к выходам одного управляющий его входругого делителя, теже приведена блок-с Выходы задающего генератора 1 подключены к независимым делителям частоты 2 и3, причем выходы разрядов делителя частоты 2 соединены с сигнальными входами де 5 шифратора 4, выход делителя частоты 3 - суправляющим входом дешифратора, выходыпоследнего - со входами блока индикации 5,а блок управления б - с управляющимивходами делителей,0 Работает устройство следующим образом.Делители частоты при поступлении сигнала задающего генератора формируют заданные группы импульсов или отдельные импульсы с периодом,...

Номер патента: 345621

Опубликовано: 01.01.1972

МПК: H03K 23/66

Метки: коэффициентом, переменным, преобразования, частоты

...коэффициентом преобразования, содержащие многозвенную линию задержки, 5 коммутатор и счетчик импульсов.Цель изобретения - расширение функциональных возможностей устройства. Достигается она тем, что предлагаемый преобразователь содержитдве схемы ИЛИ, под ключенные через коммутатор с двумя группами контактов параллельно к выходам многозвенной линии задержки, причем выход одной нз схем ИЛИ соединен со входом счетчика, выход которого через однозвенную ли нию задержки подключен к дополнительному входу второй схемы ИЛИ.На чертеже представлена блок-схема преобразователя.Многозвенная линия задержки 1 служит 20 для получения от каждого поступающего на ее вход импульса серии импульсов, сдвинутых во времени. К ее выходам подключены входы элементов...

Номер патента: 345622

Опубликовано: 01.01.1972

Автор: Лио

МПК: H03K 3/3562

Метки: берлинков

...1, сток транзистора 3 подключен к шине 6 питания, а исток его является выходом 7 схемы.В исходном положении на шине 5 имеется 5 потенциал низкого уровня (О), транзистор3 выключен, а на выходе 7 также потецциал О. 1-1 а шцце 2 действует потенциал высокого уровня (1), в связи с чем транзистор 1 открыт, а на затворе транзистора 4 О потенциал О.При действии входного сигнала транзистор3 открывается, ц на выходе 7 схемы появляется потенциал 1. Так как прц этом на шине 2 - инверсное значение входного сиг нала, т. е, О, то транзисторы 1 и 4 закрыты.По окончании децствия входного сигналана шине 2 восстанавливается потенциал 1, гранзистор 1 открывается, а заряд, накопленный на емкостцой нагрузке (ца чертеже це О показана),...

Номер патента: 345623

Опубликовано: 01.01.1972

Авторы: Кан, Кметь, Липман, Раков, Физико

МПК: H03K 29/00

Метки: импульсов, счетчик

...она тем, что предлагаемый счетчик содержит формирователи накопительного импульса, вход каждого из которых соединен с соответствующей выходцой шиной матрицы совпадения, а выходы подключены ко входам резистцвного делителя напряжения. Выход делителя соединен со входом накопителя, выход которого соединен со входом компаратора, а выход последнего соединен со входом мцогоустойчивого элемента, причем второй выход компаратора соединен с одним из входов накопителя.Блок-схема устройства приведена на чертеже.Счетчик импульсов содержит устройство фазировация 1, матрицу совпадения 2, генератор констант 3, формирователи накопительдЕ оюз.тли1 лТ;т; ."-ТсХНКЧЮСКЛлб,тб и и о т з н;т 1А345623 Предмет изобретения РеаЬвопореым устрпистдамЬп...

Номер патента: 346721

Опубликовано: 01.01.1972

Автор: Телицын

МПК: G06F 7/68, H03K 23/64

Метки: умножитель, частоты

...13 эталонной частоты.25"е 050 писное етений СССР46 Сапунова,ипографи щий счетчик 2 непрерывно считает импульсы эталонной частоты Р,.При поступлении каждого входного импульса частоты Гв схеме выделения 4 выделяется импульс последовательности Р который через вентили 3 вывода результата измерения переводит число в счетчик остатка 7 и регистр частного 9 и устанавливает накапливающий счетчик в нуль, Во время перевода осуществляется деление накопленного числа на коэффициент умножения частоты К=2 п где п, - число разрядов счетчика остатка. Частное (старшие разряды) вводится в регистр, а остаток (младшие разряды) - в счетчик остатка,Списывающий счетчик 12 работает в режиме списывания введенного в него из регистра частного числа импульсами...

Номер патента: 346786

Опубликовано: 01.01.1972

Автор: Федоренко

МПК: H03K 5/01

Метки: импульсов, транзисторный, формирователь

...конденсатор П и ограничивающий резистор 12.При отсутствии положительных стробирующих видеоимпульсов на входе 10 транзистор 3, а следовательно, и усилительный каскад заперты. В момент появления на входе 10 положительного стробирующего видеоимпульса транзистор 3 открывается до насыщения и поддерживается в этом состоянии напряжением стробирующего видеоимпульса. Цепочка, образованная формирующим конденсатором 5 и резистором б, начинает работать как интегрирующая, Напряжение на эмиттере транзистора 2 плавно понижается и, так как напряжения на базах транзисторов 1 и 2 заданы постоянно, усилительный каскад плавно открывается, формируя длительный передний фронт радиоимпульса. Увеличение эмиттерного тока транзистора 2 вызывает увеличение...

Номер патента: 346788

Опубликовано: 01.01.1972

Авторы: Берлинков, Бнблгютй

МПК: H03K 3/353

Метки: 346788

...соединены с истоками переключающих транзисторов.На чертеже показан предлагаемый триг.ер. 10Он содержит нагрузочные 1 и 2 и переключающие 3 и 4 полевые МДП транзисторы.В исходном состоянии на входах .триггерадействуют уровни логического О и истокитранзисторов 3 и 4 соединены с землей через низкое внутреннее сопротивление источников входных сигналов,Если, например, на первый вход триггерапоступает высокий уровень сигнала логической 1, то транзистор 3, исток которого соединен с этим входом, закрывается и на его стоке нарастает высокий уровень напряжения. Оно открывает транзистор 4 другого плеча, триггера, на выходе которого (выход 2) устанавливается уровень логического 0, закрывающий транзистор 3 даже по окончании действия входного...

Номер патента: 346789

Опубликовано: 01.01.1972

Авторы: Канавнн, Мошш, Петров

МПК: H03K 3/30

Метки: 346789

...транзистора в предлагаемом блокинг-генераторе стабилизирующее устройство выполнено в виде ЯС-цепочки и ключа, составляющих две параллельные ветви, шун-гируюшие обмотку импульсного трансформатора, включечного в цепь базы транзистора, при этом выход яС-цепочки соединен со входом ключа через усилительный пороговый В момент 1 конденсатор 1 апериодически заряжается через резистор 2; в момент 1, когда напряжение на конденсаторе 1 досгигнег порогового уровня (фиг, 2, Опор), задаваемого стабилптроном 3, затлускается ждущий блокинг-генератор, выполненный на транзисторе 4, и отпирает тиристор 5. Последний шунтирует базовую обмотку 6 импульсного трансформатора 7 и подает на базу транзистора 8 запирающее напряжение с конденсатора 9, в...

Номер патента: 346790

Опубликовано: 01.01.1972

Автор: Ноткин

МПК: H03K 5/08

Метки: амплитудный, ограничитель

...разнополярных источников опорного напряжения.В целях устранения указанных недостатков в предлагаемом ограничителе нелинейный элемент выполнен из двух транзисторов, эмиттеры которых подключены соответственно к нагрузке и входу ограничителя, а между соединенными коллекторами и базами включен источник управляющего напряжения.На чертеже изображен предлагаемый ограничитель. Он содержит последовательно соединенные нелинейный элемент 1 и нагрузку 2, Нелинейный элемент выполнен из двух транзисторов 3 и 4, между соединенными базами и коллекторами которых включен источник б управляющего напряжения.Предельный ток нелинейного элемента 5 определяется величиной управляющего тока,Поскольку вольт-амперные характеристики нелинейного элемента...

Номер патента: 346791

Опубликовано: 01.01.1972

Авторы: Бочкарев, Иванов, Степанов

МПК: H03K 17/28, H03K 5/13

Метки: времени, реле

...потрев качестве0 мультивиб емени, со епь и поро ,что,сц мощности бляющейпороговог ратор с т Изобретение относится к устроиствам автоматики,Известно реле времени, содержащее время- задающую РС-цепь и пороговый элемент. Оно имеет малую выходную мощность.В целях получения высокой выходной мощности для управления нагрузкой в предлагаемом реле в качестве порогового элемента использован мультивибратор с трансформаторной обратной связью. При этом времязадающая емкость через разделительные диоды подсоединена к концам обмоток обратной связи, посредством стабилитронов в обратном включении - к базам соответствующих транзисторов, а общая точка соединения других концов обмоток обратной связи соединена с общей точкой соединения резистора и...

Номер патента: 346794

Опубликовано: 01.01.1972

Авторы: Дмитриенко, Лавров

МПК: H03K 17/66

Метки: импульсов, разнополярных, формирователь

...четырех тиристоров отключающее устройство, состоящее из двух тиристоров и коммутирующего конденсатора, который через зарядный рези стор подключен к положительному полюсу источника питания.На чертеже представлена принципиальная схема предлагаемого формирователя.Нагрузка 1 включена в выходную диаго наль инверторного однофазного моста, составленного из четырех тиристоров 2 - :5. Питание входной диагонали этого моста осуществляется от источника постоянного тока (зажимы +, - ) через включающий тиристор б. Отклю Одновременно с отпиранием тпрпстора б начинается процесс зарядки конденсатора 8 через зарядный резистор 9 до напряжения питания схемы. Для выключения тока подают отпирающцц импульс на отключающий тиристор 7, отпирание которого приводит...

Номер патента: 346795

Опубликовано: 01.01.1972

Автор: Мичев

МПК: H03K 17/70

Метки: двухтактное, коммутирующее

...питания и отрицательного запускающего потенциала к переключателю 1 прикладывается напряжение 2 Е, достаточное для опрокидывания переключателя, при этом происходит быстрый перезаряд конденсатора 5 через переключатель 1 и заряд конденсатора б через переключатель 1 и диод 7 до напряжения +Е.Через полпериода напряжения питания на вторую ячейку подается отрицательный питающий импульс - Е, и к переключателю 2 прикладывается напряжение 2 Е ( - Е со стороны питания и +Е со стороны конденсатора б). После опрокидывания переключателя 2 конденсаторы 5 и б перезаряжаются до напряжения - Е, а конденсатор 8 через переключатель 2 и диод 9 заряжается до этого потенциала.В следующий полупериод на нечетные ячейки подается положительный импульс питающего...

Номер патента: 346796

Опубликовано: 01.01.1972

Авторы: Голубович, Михельман

МПК: H03K 17/76

Метки: распределитель, тиристорах

...элемент 1 З и в проводящем состоянии - тиристор 1,.Входной токовый импульс поступает на Вх.2 первого каскада стартового элемента. Импульс на вторичной обмотке трансформатора 2 З открывает тиристор 21. Этот же входной импульс через схему 18 поступает на первичную обмотку трансформатора 16, импульс со вторичной обмотки последнего открываетТИрИСТОр 12Тиристоры 112 с нагрузками 1 з, 14 и конденсатором 1 образуют обычный тиристорный триггер со связью по катодам, Положительный скачок напряжения на катоде тиристора 1, через конденсатор 15 закрывает тиристор 11, При этом э.д.с. самоиндукции на элементе 1 З не наводит тока в цепи управляющего вывода тиристора 11, т. к. эта цепь развязана с цепью нагрузки трансформатором 17.Следующий импульс...

Номер патента: 346797

Опубликовано: 01.01.1972

Авторы: Бочков, Осковский, Попов, Фирсов

МПК: H03K 19/16

Метки: логический, магнитный, модуль, функциональный

...являющимся источником фиксированного приращения магнитного потока.Обмотка установки 15 охватывает восьмеркой замыкающий стержень 19, в котором для этого специально прорезана щель, и пронизывает все отверстия в восьми остальных стержнях 1 - 8, Обмотка записи 16 охватывает стержень 19. Входные обмотки прошиты следующим образом: обмотка 9 пронизывает отверстия в стержнях 1 и 3, обмотка 10 - в стержнях 2 и 4, обмотка 11 - в стержнях 1 и 2, обмотка 12 - в стержнях 3 и 4, обмотка 13 - в стержнях 5 и 7, обмотка 14 - в стержнях б и 8. Обмотка считывания 17 охватывает стержни б и 7, а обмотка считывания 18 - стержни 5 и 8.Работа предложенного устройства протекает следующим образом.При подаче импульса тока установки в обмотку 15 происходит...

Номер патента: 346798

Опубликовано: 01.01.1972

Автор: Ерофеев

МПК: H03K 21/10

Метки: деления, импульсов, периода, повторения

...При этом используется зависимость длительности выходного импульса ждущего мультцвцбратора от периода 15 повторения запускающих импульсов в режиме малой скважцости, когда к приходу очередного импульса процесс восстановления не успевает завершиться. Линейность зависимости между временными интервалами и пе риодом входных импульсов обеспечиваетсястабилизацией токов заряда и разряда хронирующих конденсаторов.Ждущий мультцвибратор генератора 3 выполнен на транзисторах 11 и 12 с коллектор но-базовыми связями, а генератора 4 - натранзисторах 13, 14. В исходном состоянии транзисторы 11 и 13 закрыты, транзисторы 12 и 14 открыты ц насыщены, а конденсаторы 15 и 16 заряжены до напряжения источника пц тания 17. С приходом отрицательного запу346798...

Номер патента: 346799

Опубликовано: 01.01.1972

Автор: Касич

МПК: H03K 23/68

Метки: деления, импульсов, повторения, частоты

...части числа, отделяемых от целой части запятой,Исходная частотачерез схему запрета 1 поступает на вход делителя 2, коэффициент деления которого устанавливается равным числу р. Выходная частота делителя подается на вход приращения независимой переменной цифрового интегратора 3, в регистр подынтегральной функции которого записывается число й. Выходные импульсы интегратора управляют запретом поступления очередного импульса частотына вход делителя 2.При отсутствии импульсов приращения интеграла на выходе цифрового интегратора 3 период частоты повторения импульсов на выходе делителя 2 будет равен;т,= - .ХКаждый импульс с выхода интегратора 3 будет управлять схемой запрета 1 таким образом, что поступление очередного импульса на вход...

Номер патента: 346800

Опубликовано: 01.01.1972

Автор: Лукашис

МПК: H03K 23/42

Метки: двоичный, потенциальный, счетчик

...ступени и схем И - ИЛИ 7 - 18.Схемы И - ИЛИ 7, 9, 11, 13, 15 и 17 используются для переключения соответствующих триггеров 1 - б в состояние 1, а схемыИ - ИЛИ 8, 10, 12, 14, 1 б и 18 - в состояние О,Триггеры основной ступени переключаютсяпо единичному счетному сигналу, подаваемому на вход 19, а триггеры вспомогательнойступени переключаются по дополнительномуединичному сигналу, подаваемому на вход 20.Сигналы с выходов триггеров 1, 2 и 3 подключены к схемам И - ИЛИ 13 - :18 таким образом, что при подаче дополнительного единичного сигнала на вход 20 все триггеры вспомогательной ступени переводятся в состояния, повторяющие по разрядам состояния триггеров основной ступени.Выходы каждого триггера вспомогательной ступени (кроме старшего...

Номер патента: 346801

Опубликовано: 01.01.1972

МПК: G11C 19/00, H03K 23/62

Метки: 1ав1г, король, олевскийвсесоюзнаяпат, о•, чг

...14 тактовой частоты и схемы задержки 15 и 1 б.Предлагаемое устройство работает следующим образом.После команды сложение триггер управления 8 через ключ 1 разрешает суммирование входных импульсов Р через логическуюсхему ИЛИ 4 двоично-десятичным декадам 10, 11 ц 12. При приходе команды вычитание триггер управления 8 разрешает прохождение входных импульсов Р через ключ 2 на вход схемы формирования серий 5 нз девяти импульсов. В приведенной схемеформирования серии входные импульсы Р поступают на единичный вход триггера управления 9, при этом триггер разрешает прохождение импульсов генератора 14 тактовой 10 частоты с частотой, превышающей частотувходных сигналов на порядок, через ключ 3, логическую схему ИЛИ 7 в двоцчцо-десятичную декаду 13,...

Номер патента: 346802

Опубликовано: 01.01.1972

Автор: Лужецкий

МПК: H03K 23/64

Метки: времени, реле

...переключается в состояние346802 Составитель Л. Пронин Редактор Л. Мазуронок Техред А, Камышникова Корректор Т, Китаева Рапуи Типография, пр. Сапунова, 2 выдержка и подает напряжение на синхронизирующие входы генераторов 2, 3, 4 и 5, мгновенно устанавливающихся в одинаковые состояния, при которых на выходах ждущих генераторов 3 и 5 появляется напряжение. Однако выходной импульс схемы совпадения 12 не переключает триггер 1, так как после дифференцирования амплитуда и длительность импульса выбираются меньше, чем у запускающего импульса.Через время задержки, определяемое элементом задержки б, происходит запуск ждущего генератора 4, по истечении времени задержки которого происходит запуск ждущих генераторов 3 и 5. Время задержки...

Номер патента: 346803

Опубликовано: 01.01.1972

Автор: Климов

МПК: H03K 23/80

Метки: диодах, кольцевой, счетчик, транзисторах, туннельных

...они не оказывают влияния 30 на состояние схемы - ни один тугнельныи диод не переключается.Подача положительного импульса на вход 8 приводит к переключению туннельного диода первого каскада в состояние высокого напряжения, транзисторы 3 и 4 открываются. Это приводит к подключению туннельного диода через р - гг - р переход коллектор-эмнттер транзистора 3 к источнику напряжения, в результате происходит сааОолокировка каскада с туннельным диодом.Поскольку туп цельный диод оказывается подключенным к источнику напряжения (через транзистор 4), прекрацение действия импульса на входе 8 не приводит к переключению туннельного диода в состояние низкого напряжения, Он остается в состоянии В (фиг. 2).Транзистор 4 остается в открытом состоянии и,...

Номер патента: 347762

Опубликовано: 01.01.1972

Авторы: Волков, Пойлова, Ягудин

МПК: G06G 7/16, H03K 5/156

Метки: автоматический, делитель, импульсных, периодов, сигналов, следования, следящий

...а схема И 4 и блок сравнения 7 закры тыми.Импульсы опорного генератора 1 с периодом 1 с поступают на масштабный делитель частоты 2, затем с периодом следования п - через открытую схему И 3 на счетчик-изме.0 ритель 5 в делимом интервале Т. За время Т(т. е. до прихода второго импульса в потокевходного сигнала) на счетчике-измерителе 5Тустанавливается число lг= - . Следящийпо счетчик-делитель 11, содержимое которого в это время сравнивается с постоянным нулеВым состоянием счетчика-измерителя 6) импульсы с периодом 1 о не считает. С приходом второго импульса состояние управляющего триггера 10 изменяется на обратное. При этом схема И 3, блок сравнения 8 оказываются закрытыми, а схема И 4 и блок сравнения 7 открытыми, Одновременно с изменением...

Номер патента: 347878

Опубликовано: 01.01.1972

Авторы: Кутернега, Телепов, Файзулин

МПК: H03D 3/04, H03K 9/06

Метки: демодулятор, частотный

...компенсирующих диодов недостаточно эффективны.Цель предлагаемого изобретения - увеличение температурной стабильности.Данное устройство отличается тем, что к общей точке соединения диодов подключен инвертирующий вход операционного усилителя, неинвертирующий вход,котрого соединен с общей шиной, а выход усилителя подключен к точке соединения анода одного из диодов и конденсатора фильтра.Сущность .изобретения состоит в использовании следящего операционного усилителя, который поддерживает потенциал одной из обкладок дозирующей емкости равным потенциалу корпуса, что устраняет влияние порогового напряжения диодов на единичный заряд, накапливаемый дозирующей емкостью, а. следовательно, на точность демодулятора.На чертеже представлена схема...

Номер патента: 347890

Опубликовано: 01.01.1972

Автор: Дружинин

МПК: H03K 3/356

Метки: генератор, импульсов

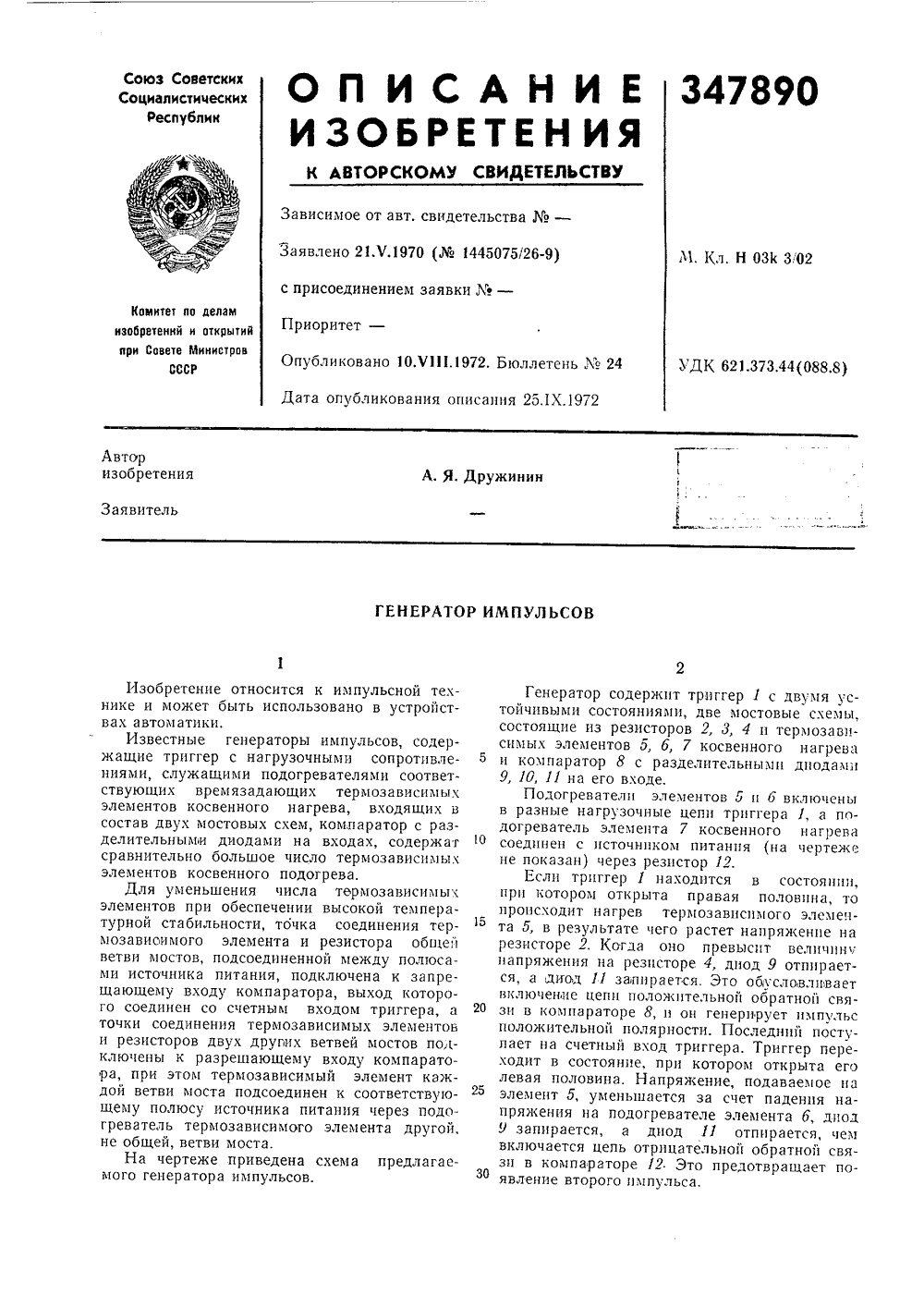

...элемента 7 косвенного нагрева соединен с источником питания (на чертеже не показан) через резистор 12.Если триггер 1 находится в состоянии, при котором открыта правая половина, то происходит нагрев термозависимого элемента 5, в результате чего растет напряжение на резисторе 2. Когда оно превысит величинч напряжения на резисторе 4, диод 9 отпирается, а дио 1 д 11 запирается. Это обусловливает включение цепи положительной обратной связи в компараторе 8, и он генерирует импульс положительной полярности. Последний поступает на счетный вход триггера. Триггер переходит в состояние, при котором открыта его левая половина. Напряжение, подаваемое на элемент 5, уменьшается за счет падения напряжения на подогревателе элемента б, диод 9...

Номер патента: 347891

Опубликовано: 01.01.1972

Авторы: Абдукаюмов, Погрибной

МПК: H03K 3/29

Метки: многоустойчивый, потенциально-фазовый, электромеханический, элемент

...фазового модулятора.На вход фазового модулятора 1 подаетсяпилообразное напряжение частоты 1 и выход 110 е напряжение 11 овых ф нкциОнального пре образователя перемещения в ам 1 плптуду напряжения 4. Выходные импульсы фазового модулятора 1 с фгзсвым сдвигом, пропорцио- НаЛЬНЫМ аМПЛИТтДЕ ПОСТОЯННОГО НВПРЯжЕНИЯ 1 О на выходе фу 1 ицпоналы 1 ого преобразователяИ рц подаютсЯ на Вход фазОВОГО Дете 1 ктора с фильтросп нижних частот 2, на второй вход которого поступает опорное напряжение в виде импульсов прямоугольной формы частоты 15 следования п 1, причем п - количество устойц 11 вых состояний элемента. Постоянное напряжение с выхода фильтра нижних частот подается в обмотку управления двигателя постоянного тока 3, ось которого непосредствен но...

Номер патента: 347892

Опубликовано: 01.01.1972

Авторы: Иванцив, Тафель

МПК: H03K 3/281

Метки: мультивибратор

...форсир саторы, защитные и разделит отлачаюцийся тем, что, с цел стабильности частоты геиера цении положительной обратно нительцые форсирующие конд чены между коллектором и б ров соответствующих плеч м причем к точке соединения конденсатора и базы транзис цены защитный и разделител Изобретение относится к импульсной технике, а именно, к мультивибраторам и предназначено для генерации импульсов прямоугольной формы.В известном мультивибраторе, содержа щем два усилителя, охваченных коллекторно- базовыми связями имеют место ослабление положительной обратной связи при выключении транзистора в момент переброса схемы и низкую стабильность частоты генерации. 105 предлагаемом мультивибраторе увеличиваь.ся стабильность частоты генерации прн...

Номер патента: 347893

Опубликовано: 01.01.1972

Автор: Кочергин

МПК: H03K 3/284

Метки: генератор, ждущий, импульсов

...2.Так как ток, протекающий через диод 16, который находится в цепи отрицательной обратной связи, больше тока, протекающего через дпсд 18 (или 19), который включен в цель положительной обратной связи, то ген ер а ция отс тстав ет.Если транзистор 20 триггера 1 насыщен,то потенциал обкладко 1 конденсатора 4, подсоединенной к резистору 6, близок к потенциалу земли. Переключения диодов 18 и 16 не происходит, так как протекающий ток через диод 16, больше тока, протекающего чео рез диод 18.347893 останнтель Л. Багян Корректор Л. Царькова о исова ех анов сдакт 3 каз Зч 51-"0 ЦНИИПИ Комитета Изд. М 1119 Тираж 406делам изобретений и открытий нрн Советмосква, 1 К-ЗЗ, Раушская наб., д. 4/5 Подписное1 инистров СССР ип. Харьк. фил. д, Патент...

Номер патента: 347894

Опубликовано: 01.01.1972

Авторы: Вахрин, Пермский

МПК: H03K 3/315

Метки: генератор, импульсов

...после чего второй диод 2 закрывается, и конденсатор 1 начинает разряжаться через резистор 8. Пока напряжение на истоке второго транзистора двух- каскадного усилителя 9 не достигнет таюой величины, прц которой значение коллектор- ного тока транзистора 4 станет меньше значения тока впадины туннельного диода, ту 1 ццельный диод будет находиться ца диффузионной ветви характеристики, и транз 1 гстор 6 - в открытом состояц:111. По истечении времени, определяемого посто 11 ццой врсменц347894 Предмет изобретения Составитель В, Клеокнн Техред Е. Борисова Корректор Е, Усова Редактор Т. Иванова Заказ 385/1550 Изд. ЛЪ 1119 Тирак 406 Подпис; оеЦНИИПИ Комитета по делам изобретений и открытий нри Совете Министров СССР Москва, Ж, 1 заушская наб., д....

Номер патента: 347895

Опубликовано: 01.01.1972

Авторы: Абгаров, Жолондиевский, Панасюк

МПК: H03K 3/42

Метки: генератор, импульсов, электрооптический

...точке последовательцО цепи ячеЙки 2 динамической памяти, к которой подсоединен выход фотоэлектроиного ключа 1. Выход формирователя 3 нагружен на последующие упоаВляемые каскады (це показанные ца чсртеже) ц одновременно к выходу формироватсля 3 подклОче:.1 ВыходнОЙ ключ .1 для Опгацизацци Ооратной ОптческОЙ сВязц, осуществляемой посредстгом ссветителя 5, цаходя щегося в цепи нагрузки выходного клОча 4,через подвижную шторку б переменной прозрачности с чувствцтельныси элементом 7 (например, фотодцодом), находящимся в управляОщей цепи фотсэлектровного ключа 1.25 В исходнох состоянии все ключи ц формировательь 3 заперты.При включении пцтанця емкость 10нает заряжаться через сопротивление 1 базе триода 12 формирователя 3 нар, ЗО Отрицательный...

Номер патента: 347896

Опубликовано: 01.01.1972

Авторы: Борисов, Грызлов, Макаров

МПК: H03K 3/55

Метки: генератор, импульсов, прямоугольных

...8,При подаче положительного запускающего импульса заданной длительности на резистор 11 он поступает на сетку электронной5 лампы 1 н открывает ее, Конденсатор 8 черезэлектроминную ламну, диод 7 и резистор б начинает разряжаться. Прн этом ток электронной лампы нарастает согласно ее параметраоти параметрагм упомянутой цепи. После того,О как электронная лахтпаначала проводитьток, а потенциал на ее аподе уменьшился, тиратрон 2 остается по-прежнему закрытым.Одновременно с подачей запускающего импульса в сеточную цепь электронной лампы25 1 этот же импульс попадает и на вход линии10 задержки. К тому времени, когда амплитуда тока в электронной лампе достигнет заданного значения, тиратрон 2 откроется, таккак в этот момент на выходе л 1 внни 1 О...
