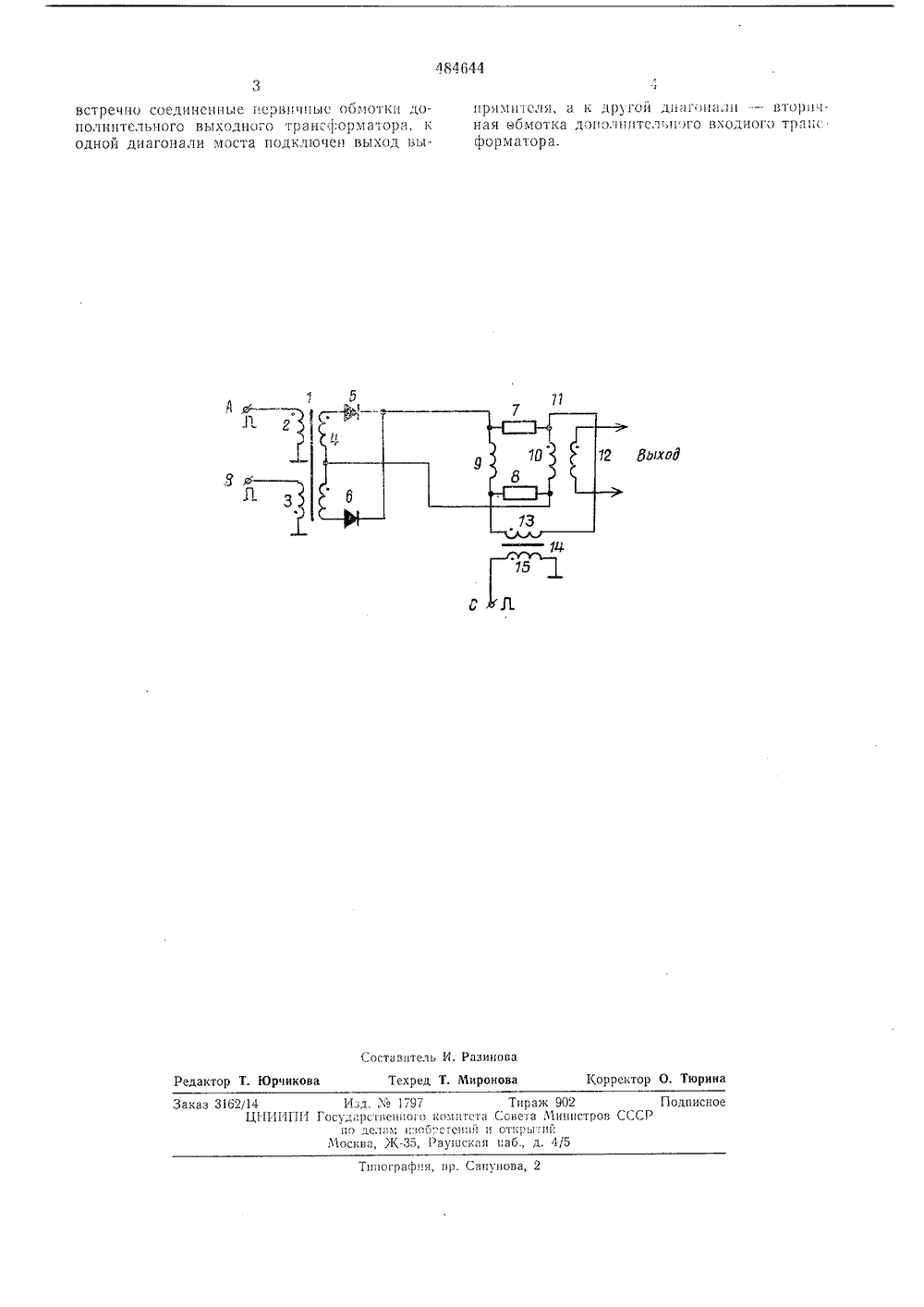

Сумматор по модулю два

Номер патента: 1023501

Опубликовано: 15.06.1983

Авторы: Жгутов, Засыпкин, Рогачевский, Шафир

МПК: H02H 7/04

Метки: защиты, обмотками, расщепленными, релейной, силового, трансформатора

...с расщепленными обмотками, содержащее датчикитока, установленные на вводах параллельных ветвей нерасщепленной обмоткитрансформатора и на вводах всех расщепленных обмоток, причем выходы датчиков тока функционально связаны через орган сравнения с реагирующим органом, дополнительно введены двасуммирующих блока с коэффициентамипередачи, сумма которых по всем входам каждого суммирующего блока рав 5 на нулю, причем выходы датчиков тока,установленных на вводах параллельныхветвей, нерасщепленной обмотки соединены со входами первого суммирующегоблока, а выходы датчиков тока, уста 10 новленных на вводах расщепленных обмоток, соединены со входами второгосуммирующего блока, а выходы обоих суммирующих блоков подключены к органу.сравнения.35 На...

Номер патента: 749703

Опубликовано: 23.07.1980

Автор: Газиев

МПК: B60L 3/04

Метки: главных, дополнительных, коллекторе, круговом, обмотками, огне, отключения, полюсов, постоянного, сети, электродвигателей

...выполнен в виде импульсного трансформатора 1, первичные обмотки 2 которого соединены последовательно с ограничивающими резисторами 3, диодами 4 и конденсаторами 5 и подключены между точками соединения обмоток главных и дополнительных полюсов двигателей 6. Вторичная обмотка 7 импульсного трансформатора 1 зашунтирована регулировоч749703 формула изобретения Составитель Н. Корева Редактор А. Маковская Техред К. Шуфрич Корректор Е. Папи Заказ 4412/5 Тираж 763 Подписное ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 1 3035, Москва, Ж - 35, Раушская наб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4ным резистором 8 и через диодный мост 9 подключена к отключающему аппарату 10.Устройство работает следующим...

Номер патента: 1663568

Опубликовано: 15.07.1991

Автор: Немировский

МПК: G01R 17/12

Метки: малых, мост, сопротивлений, трансформаторный

...Кирхгофа, можно записать следующие выражения:ОгЯ Яг4)Я 1+где Ог - напряжение на третьей вторичной обмотке б,10 12 В ВОк р)В 2+В +ВО - напряжение на выходе усилителя 8 тока,Падение напряжения О 1, вызываемое частью тока 11 на измеряемом объекте 11(Я), равно:Ях В 2Ог+ 20 11 , + В Вг Я В 1+ Вг + В 1 ЯгВ 2+ Вх (М Отсюда можно найти х,Ог Вг + х - х 1 Яг+Ок В 1+ + В 1 В 2гИз выражений (10) и (11) видно, что поддержание О равным Оз возможно за счет перераспределения частей тока 11 и 12,Предположим, что сопротивление Вх не изменяется, а сопротивление Я 1 в результате воздействия внешних факторов или старения изменилось на величину ЛВ 1, Это приведет к изменению тока х через сопротивление Ях, что вызовет изменение О на величину ЛО, В результате...

Номер патента: 245904

Опубликовано: 01.01.1969

Авторы: Институт, Казаков, Панков, Электрометрии

МПК: G01R 17/10, G01R 27/26

Метки: индуктивности, катушек, мост, параметров, переменного, цифровой

...7 и 8 компаратора б, между обмотками 11 - 18 вспомогательного компаратора 10 при использовании усилителя с большим коэффициентом усиления и при включении обмотки 12 таким образом, чтобы усилитель 14 по отношению ко входу был охвачен глубокой отрицательной обратной связью, 30 магнитный поток,в сердечнике компарато245904 о1д =, л 1 х = ЙЛаСо фгиР ау Составитель Л. Айрапетов" едактор Гофман Текрсд Л. Я. Левина Корректоры: В. Петрова и Е, ЛасточкинаЗаказ 27472 Тирагк 480ЦНИИПИ Комитета по делам изобретений иоткрытий при Совете МиниМоскьа, Центр, пр. Серова, д. 4 одписно ов ССС Типография, пр. Сапунова, 2 ра 10 будет всегда близким к нулю, и условияравновесия моста будут иметь вид: где Рт, Р 2, Ро - номинальные значения сопротивлений 1 б - 17...
