Генератор импульсов

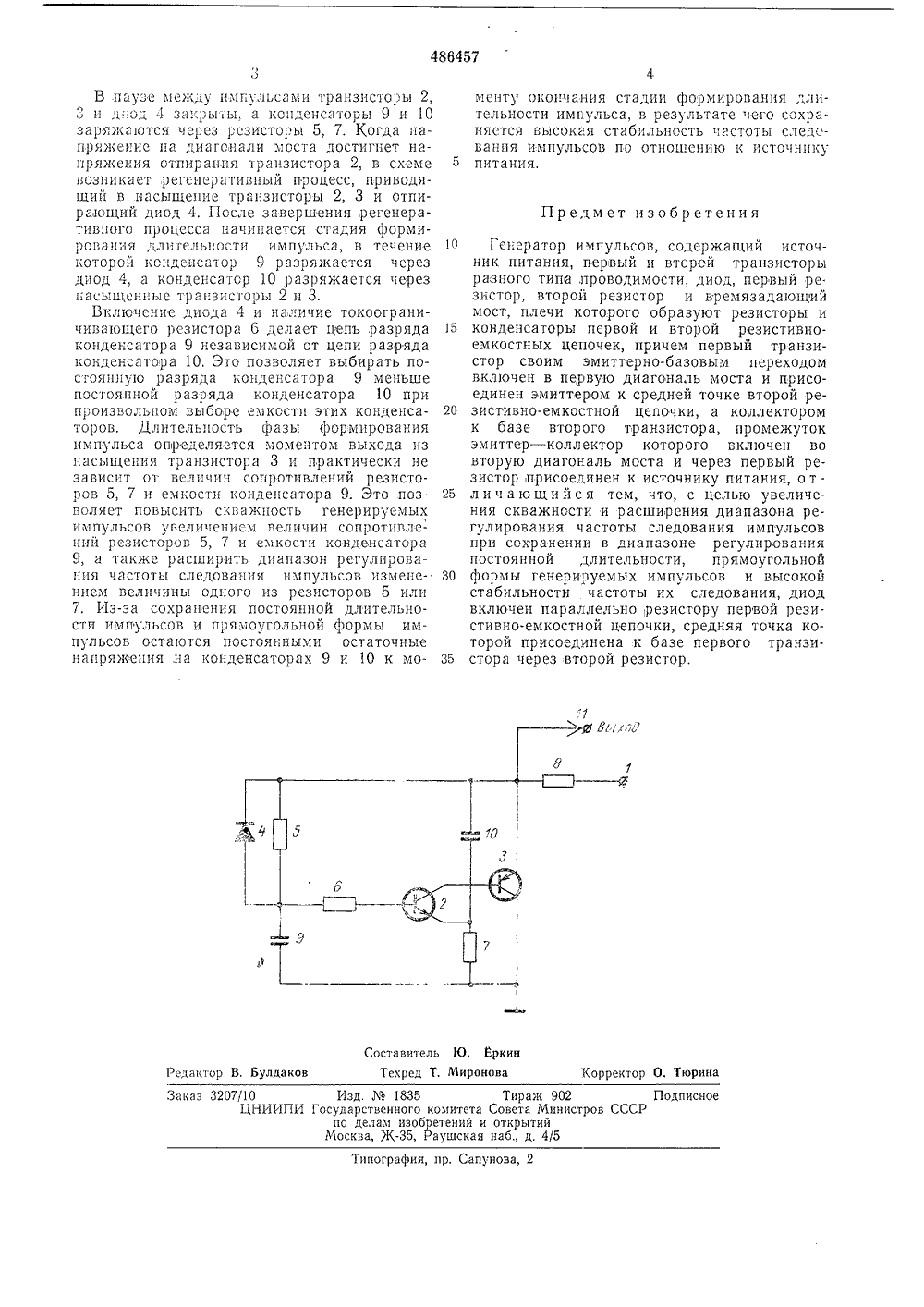

ОПИСАНИЕ ИЗОБРЕТЕНИЯ пц 486457 Союз Советских Социалиста.вских Реса:блик(51) Ч, Кл, Н 031 с 3,(28Н 031 3/335 присоединением заявки М Приоритет осударственныи комитет авета Министров СССРАвторыизобретени И. А. Дубровский, Г. В. Зусмац и С. М. БородинМосковский ордена Трудового Красного Знамениинженерно-физический институт 71) Заявител(54) ГЕН Р ИМПУЛЬС ной окой ительности, прям оугол емых импульсов и вь стоты их следования, диод включен парал ой резцстцвно-смкост точка которой пристранзистора через стояннои дл мы генериру бильности чаДля этого 5 зистору первки, средняябазе первого зистор.На чертеж О электрическа лельно ной ц оедцне второГ ре- поча к е приведена прин схема устройства.пцальца источниктрацзцодц мости, енса тары 10 обра- рно-базов одну астора 2 ромежу- включен резцсто ц коноедццеца является дукгщцз Изобретение относится к радиотехнике и может быть использовано в качестве генератора прямоугольных импульсов повышенной скважности.Известен генератор импульсов, содержащий источник питания, первый и второй транзисторы уазного типа проводимости, диод, первый резистор, второй резистор и времязадающий мост, плечи которого образуют резисторы и конденсаторы первой и второй резистивно-емкостных цепочек, причем эмиттерно-базовый переход первого транзистора включен в первую диагональ моста и присоединен эмиттером к средней точке второй резистивно-емкостной цепочки, а коллектором к базе второго транзистора, промежуток эмиттер - коллектор которого включен во вторую диагональ моста и через первый резистор присоединен к источнику питания,Однако известное устройство имеет низкузю скважность генерируемых импульсов, узкий днаназон регулирования частоты следования импульсов и не сохраняет в диапазоне регулирования длительность и стабильность частоты следования импульсов.Целью изобретения является увеличение скважности и расширение диапазона регулирования частоты следования импульсов при сохранении в диапазоне регулирования поГенератор импульсов содержитпитания, подключаемый к клемме 1сторы 2 и 3 разного типа пров5 диод 4, резисторы 5, 6, 7, 8, конд9, 10.Резисторы 5, 7 и конденсаторы 9,зуют времязадающий мост. Эмцттевый переход транзистора 2 включеО диагональ моста, а коллектор транзподключен к базе транзистора 3,ток эмиттер в коллект которогово вторую диагональ моста.Диод 4 подсоединен параллельно5 ру 5. Точка соединения резистораденсатора 9 через резистор 6 подск базе транзистора 2. Клемма 11выходом устройства,Генератор импульсов работает слЗО образом.Заказ 3207/10ЦНИИ Изд.1835Государственного комитет по делам изобретений Москва, Ж-З 5, Раушска Тираж 902 Совета Минист открытий наб д, 4/5ПодписноСССР гпография, пр. Сапунова, 2 В паузе между импульсами транзисторы 2, 3 и д.Од 4 зак 1 зыгы, а ко,дснсаторы 9 и 10 заряжаотся через резисторы 5, 7. Когда напряжение па диагонали моста достигнет напряжения отпирания транзистора 2, в схеме возникает регснеративный процесс, приводящий в насыщение транзисторы 2, 3 и отпирающий диод 4, После завершения,регенеративпого процесса начинается стадия формирования длительности импульса, в течение которой конденсат ор 9 разряжаетсяерез диод 4, а конденсатор 10 разряжается через насышенпые транзисторы 2 и 3.Вкл 1 очсние диода 4 и наличие токоограничивающего резистора 6 делает цепь разряда конденсатора 9 независимой от цепи разряда конденсатора 10, Это позволяет выбирать постояпну 1 о разряда конденсатора 9 меньше постоянной разряда конденсатора 10 при произвольном выборе емкости этих конденсаторов. Длительность фазы формирования импульса определяется моментом выхода из насыщения транзистора 3 и практически не зависит от величин сопротивлений резисторов 5, 7 и емкости конденсатора 9. Это позволяет повысить скважность генерируемых импульсов увеличением величин сопротивлений резисторов 5, 7 и емкости конденсатора 9, а также расширить диапазон регулирования частоты следования импульсов изменением величины одного из резисторов 5 или 7, Из-за сохранения постоянной длительности импульсов и прямоугольной формы импульсов остаются постоянными остаточные напряжения на конденсаторах 9 и 10 к моменту окончания стадии формирования длительности импульса, в результате чего сохранястся высокая стабильность частоты следования импульсов по отношению к источнику 5 питания,1 О Генератор импульсов, содержащий источник питания, первый и второй транзисторы разного типа проводимости, диод, первый ре зистор, второй резистор и времязадающий мост, плечи которого образуют резисторы и 15 конденсаторы первой и второй резистивноемкостных цепочек, причем первый транзистор своим эмиттерно-базовым переходом включен в первую диагональ моста и присоединен эмиттером к средней точке второй ре зистивно-емкостной цепочки, а коллекторомк базе второго транзистора, промежуток эмиттер в коллект которого включен во вторую диагональ моста и через первый резистор присоединен к источнику питания, о т л и ч а ю щ и й с я тем, что, с целью увеличения скважности и расширения диапазона регулирования частоты следования импульсов при сохранении в диапазоне регулирования постоянной длительности, прямоугольной ЗО формы генерируемых импульсов и высокойстабильности частоты их следования, диод включен параллельно резистору первой резистивно-емкостной цепочки, средняя точка которой присоединена к базе первого транзи стора через второй резистор,
