Генератор радиоимпульсов

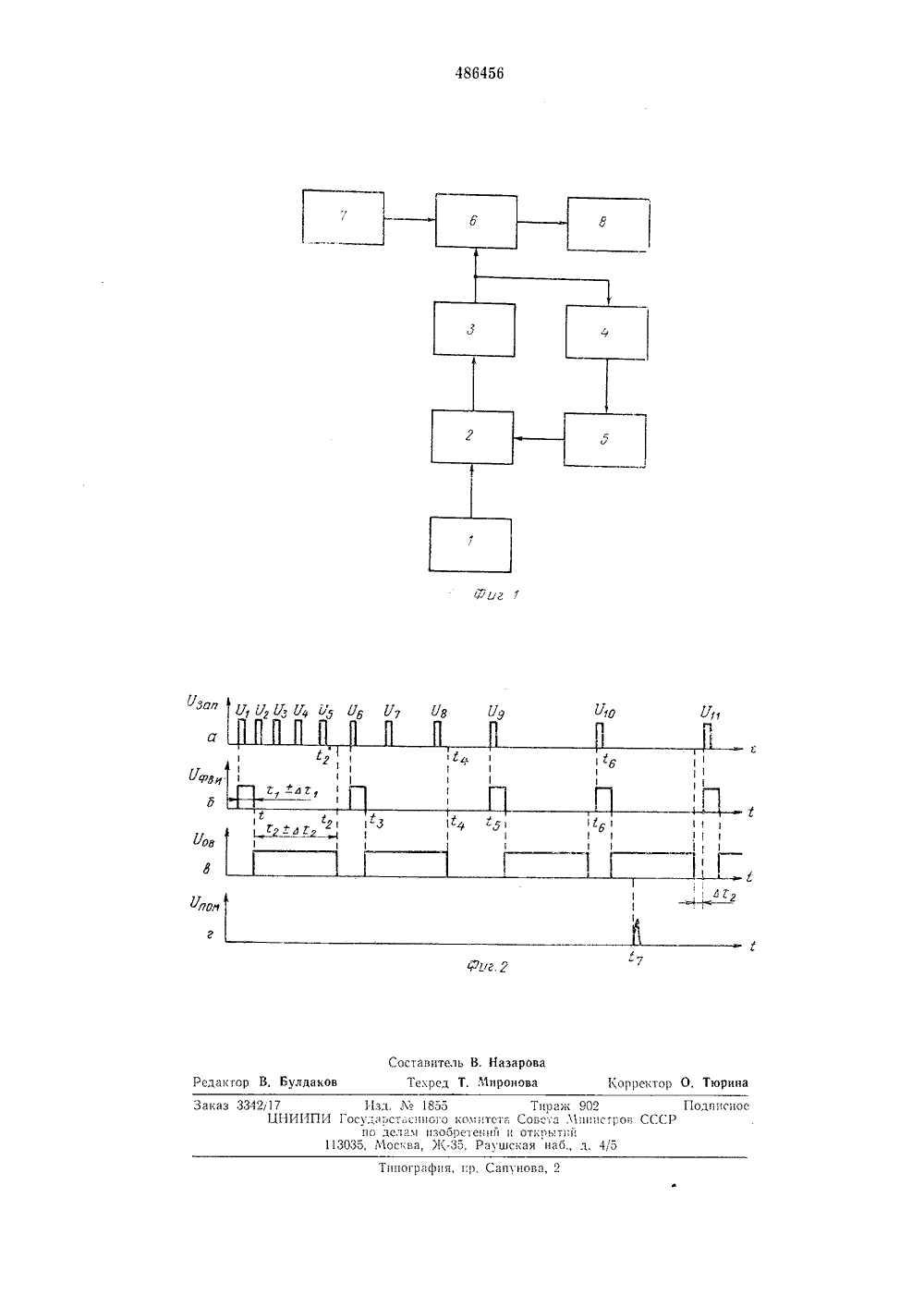

ОПИСАНИЕ ИЗОБРЕТЕНИЯ К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Соиа Советских Социалистических Республик(23) ПриоритетОпуб,ццсоздпо 30.0Дата опубликоваш ый комите тров ССС осударствен авета Мини 621.397 (088,8) 153) Ъ оллетснь,о 3 по делам изобретений и открытийоппсашя 02.03.70 72) Авторы изобрете евко и О. Д. Хитров В,1) Заявитель(54) ГЕНЕРАТОР РАДИОИт 1 ПУЛ му 2 запрет, формирователь 3 впдсопмпульсов, цепь 4 запуска, одновиордтор 5, к-:оч 6, генератор 7 гармонических колсбд;пш, усилитель 8 мощности.Генердто 1 з работает следодион об;.дзом.После подачи питания цд источник 1 запускающих импульсов, прсдстдвлшощпй собой синхронпздто 1 з с квд 1 зцевой стдбплпздц:с 1 ч;стотыбез каких-либо дополнительных устройств временной селекции импульсов, пз-зд высокой добротности контузов 1;вдрпевоГО гесзатора источник запускаощих импульсов гырдбдтывает импульсы, период слсдовашя которых устанавливается постепенно и в тсчеше некоторого времени этот период в нссколко рдз меньше установившегося намшальиго з:дчсния периода Т (фиг. 2 а). Сигнал с выхода источника 1 запускающих импульсов поступают на второй вход логической схемы 2 запрет. Первый из запускающих импульсов ., (фиг. 2 д) проходит через схему 2 запрет и запускает формирователь 3 видсоимпульсов. На выходе формирователя 3 видсопмпульсов вырабатывается впдеоимпульс с длительностью т, (фиг. 2 б), который поступает нд второй вход ключа 6 и через цепь 4 запуска а вход одновибрдтоза 5. Нд пе 1 в.п вход клоча 6 при этом поступает высокочастотное гармоническое напряжение, на выходе ключа 0 вырабатывается радиоимпульс, который позО Изобретение относится к области радиолокации, гидролокации, в частности, к генераторам радиоимпульсов большой скважпости.Известен генератор радиоимпульсов, содержащий источник запускающих импульсов и генератор гармонических колебаний, выход которого подключен к первому входу ключа, к второму входу которого подключен формирователь видеоимпульсов, выход ключа соединен с входом усилителя мощности.Цель изобретения - повышение помехозащищенности генератора радиоимпульсов,Указанная цель достигается за счет того, что в генератор дополнительно введены цепь запуска, одновибратор и логическая схема запрет, причем выход формирователя видео- импульсов через цепь запуска и одновибратор подключен к первому входу логической схемы запрет, второй вход которой соединен с источником запускающих импульсов, а выход логической схемы запрет подключен к входу формирователя видеоимпульсов,На фиг, 1 изображена структурная схема устройства; на фиг. 2 - эпюры, поясняющие работу генератора (а - запускающие импульсы; б - видеоимпульсы на выходе формирователя видеоимпульсов; в - импульсы на выходе одновибратора; г - импульс помехи).Генератор радиоимпульсов содержит источчик 1 запускающих импульсов, логическую схец 48645635 .0 Д 50 ступает на вход усилителя 8 мощности, усиливается по мощности и поступает на нагрузку,Видеоимпульс с выхода формирователя 3 видеоимпульсов через цепь 4 запуска задним фронтом в момент времени 1 запускает одно- вибратор 5. Одновибратор 5 вырабатывает импульс с длительностью г (фиг. 2 в), который поступает на первый вход схемы 2 запрет.При этом в течение промежутка времени т действия импульса одновибратора 5 с момента времени 1 по момент времени 1 схема 2 запрет не пропускает запускающие импульсы с источника 1 на вход формирователя 3 видеоимпульсов. Как видно из фиг. 2 а запускающие импульсы Уь Уз, Уь Уз не проходят на вход формирователя 3 видеоимпульсов, В момент времени 1 заканчивается действие импульса одновибратора 5, поступающего на первый вход схемы 2 запрет, это дает возможность запускающему импульсу У пройти через схему 2 запрет и запустить формирователь 3 видеоимпульсов, видеоимпульс с выхода которого через цепь 4 запуска в момент времени 1 з запускает одновибратор 5, в течение следующего промежутка времени т от момента времени 1 до момента 1 схема 2 запрет не пропускает на вход формирователя 3 импульсов запускающие импульсы от источника 1, при этом запускающие импульсы У; и У (фиг, 2 а) не проходят на вход формирователя 3 видеоимпульсов, Такой процесс будет протекать до тех пор, пока период следования запускающих импульсов станет близким к номинальному, начиная с некоторого момента времени 1 каждый запускающий импульс (импульс 4 и все последующие, фиг. 2 а) проходит через схему 2 запрета и запускает формирователь 3 видеоимпульсов, импульс с выхода этого формирователя через цепь 4 запуска запускает одновибратор 5, который на время т запрещает прохождение сигналов на вход формирователя 3.Так как в установившемся режиме период следования импульсов Т)т+т+ Лт, где Лт - максимальное изменение длительности импульса одновибратора 5 с течением времени и при изменении температуры, то к моменту 1 появления следующего запускающего импульса действие запрещающего сигнала прекращается, запускающий сигнал проходит на формирователь 3 видеоимпульсов и запускает 5 10 15 20 2 д 30 го, далее такой процесс повторяется периодически, Если в момент времени 1; на входе генератора возникла помеха У(фиг, 2 г), то она не сможет запустить формирователь видеоимпульсов, т. к. в это время благодаря действию импульса одновибратора 5 сигналы на вход формирователя 3 видеоимпульсов не проходят. При этом помеха может вызвать срабатывание генератора только в небольшой промежуток времени, не превышающий время Лт, однако, во-первых, вероятность появления помехи именно в этот промежуток времени ничтожно мала, во-вторых, срабатывание генератора от такой помехи вызывает небольшой временной сбой, величина которого в наихудшем случае не превышает Лт, в третьих, величину этого маловероятного сбоя можно сделать как угодно малой, уменьшая величину Лт 2.Во всех других упоминавшихся случаях использования предлагаемого генератора (когда закон изменения частоты следования запускающих импульсов отличается от закона в расматривавшемся выше случае) минимальная длительность между двумя радиоимпульсами Тш;, соответствующая максимально допустимой средней мощности генератора, не превышает суммы длительностей радиоимпульса и импульса одвовибратора (Т;)т+т), что дает возможность рассчитывать генератор по этой допустимой средней мощности,Предмет изобретения Генератор радиоимпульсов, содержащий источник запускающих импульсов, генератор гармонических колебаний, выход которого подключен к первому входу ключа, к второму входу которого подключен формирователь видеоимпульсов, выход ключа соединен с входом усилителя мощности, о т л и ч а ю щ и й с я тем, что, с целью повышения помехозащищенности, в него дополнительно введены цепь запуска, одновибратор, логическая схема запрет, причем выход формирователя видеоимпульсов через цепь запуска и одновибратор подключен к первому входу логической схемы запрет, второй вход которой соединен с источником запускающих импульсов, а выход логической схемы запрет подключен к входу формирователя видеоимпульсов,486456 Рог Т бап Пг. о Корректор О. Тюрин Релак Еулдако изоО)етепиЙ и откпь 1 ти 11 )1(-35, Раушская наб., л. 415 каз 3342117 355 Тираж 902 Поди испо ЦНИИПИ Гос испо коитсга Соьеа Министров СССР 1130 1 пография, 1:р. Сапунова, 2 оставитель В. НазароТекред Т. Миронов Изл. Лз лавстос 1 то дспа Москва 11П Г,д
