H03K — Импульсная техника

Номер патента: 502501

Опубликовано: 05.02.1976

Авторы: Саркисов, Фридман

МПК: H03K 17/60

Метки: ключ, переменного

...сигналов 3, 4 необходимы для запирания и отпирания силового 1 и управляющего 2 транзисторов, диоды 5, 6 и резисторы 9, 10 - для подачи коллекторного напряжения на управляющий транзистор 2 при положительной и отрицательной волнах коммутируемого напряжения, диоды 7, 8 - для подачи отрицательного смещения, запирающего транзисторы,Устройство работает следующим образом.При знаках источников сигналов управления и коммутируемого напряжения, указанных на чертеже, минус коммутируемого напряжения через нагрузку 11, резистор 10 и диод 6 попадает на коллектор управляющего транзистора 2. Транзистор 2 открывается уп,равляющим сигналом источника 3, и транзистор 1 проводит ток в прямом направлении. При смене знаков коммутируемого напряжения...

Номер патента: 502502

Опубликовано: 05.02.1976

Авторы: Валенчук, Исайкин

МПК: H03K 17/62

Метки: импульсов, распределитель

...или для управления ячейками памятиоперативного запоминающего устройства.Известны распределители импульсов, содержащие счетчик, соединенный с дешифратором,Однако низкая помехоустойчивость затрудняет применение таких распределителей, вчастности, в оперативных запомпна 1 ощих устройствах, в которых импульс на выходе распределителя определяет время начала записиинформации. В узлах дискретной связи импульсы помехи вызывают сбой работы аппаратуры, затрудняют ее проверку.Цель изобретения - повышение помехоустойчивости,Предлагаемый распределитель отличаетсятем, что в него введены два триггера и элемент НЕ, причем вход первого триггера соединен с шиной тактовых импульсов и со входом элемента НЕ, выход которого подключен ко входу второго...

Номер патента: 502503

Опубликовано: 05.02.1976

Автор: Ковалев

МПК: H03K 23/00

Метки: деления, делитель, коэффициентом, переменным, частоты

...от состояния триггера б делителя частоты 1 или 2. Пусть, например, открыт элемент 1 8, и импульсы подсчитывает делитель 2. Прп по. явлении сигнала на с"о выходе сряоатызаюГ триггеры б и 7. Триггер б переключает входные импульсы со входа делителя 2 на вход делителя 1. Сигнал с три;гера 7 поступает на устройство переписи 4 и разрешает установку начального коэффициента Ь, в делитель 2, Устройство переписи 4 состоит из щ (по количеству разрядов делителя частоты 2) схем И, один вход которых подключен к соответствующим выходам распределителя команд управления б, а к другому подключен выход триггера 7.Выходной сигнал делителя 1 поступает на блок установки 3 и устанавливает коэффициепт деления делителя 1. Одновременно выходной сигнал...

Номер патента: 395979

Опубликовано: 05.02.1976

Автор: Звонцов

МПК: H03K 7/08

Метки: импульсный, модулятор

...импульсов на сетки тпратронов 5 и б подаются поджигающие импульсы, при по мощи которых пробиваются участки сетка -катод. Когда прц подаче положительных импульсов появляется небольшое положительное напряжение ца первичной обмотке импульсного трансформатора 3, тцратрон 5 пробивается 15 по аноду ц шунтцрует первичную обмоткутрансформатора 3.За счет распределения напряжения в основном на первичной обмотке импульсного трансформатора 2 на вторичной обмотке трансфор матора 2 появляется импульс напряжения сполярностью плюсом к тцратроцу 6 и минусом к напрузке 4.Из-за наличия цндуктцвностц рассеяния вовторичной обмотке импульсного трансформа тора 3 за счет протекания через нее тока наобмотке появится положительный импульс напряжения, ц...

Номер патента: 503350

Опубликовано: 15.02.1976

Автор: Серопян

МПК: H03K 3/281

Метки: генератор, импульсов

...синфазная работа мультивибраторов 1, - 1,Изобретение относится к радиотехн может быть использовано в устройств пульсной техники и дискретной автоматИзвестен генератор импульсов, содер несколько многофазных мультивибра выполненных на транзисторах с время щими конденсаторами в цепях баз и эмиттерным резистором, и конденсатор зи, которые включены между общими терными резисторами всех мультиви ров. ике и ах имики.жащий торов, 5 задаю- общим ы свя- эмитбрато беспечи- нфазной вестное устроиство н мной синхронной и спечение 15нератора ения является об фазной работы г нзисторов мнолючены допол 20 принципиальная тва.ржит многофазвыполненные на ерными резистосвязи 2 - Зп- иттерными резиула изобретени 25 одержащий несколь. браторов,...

Номер патента: 503351

Опубликовано: 15.02.1976

Авторы: Артамонов, Битхамов

МПК: H03K 5/00

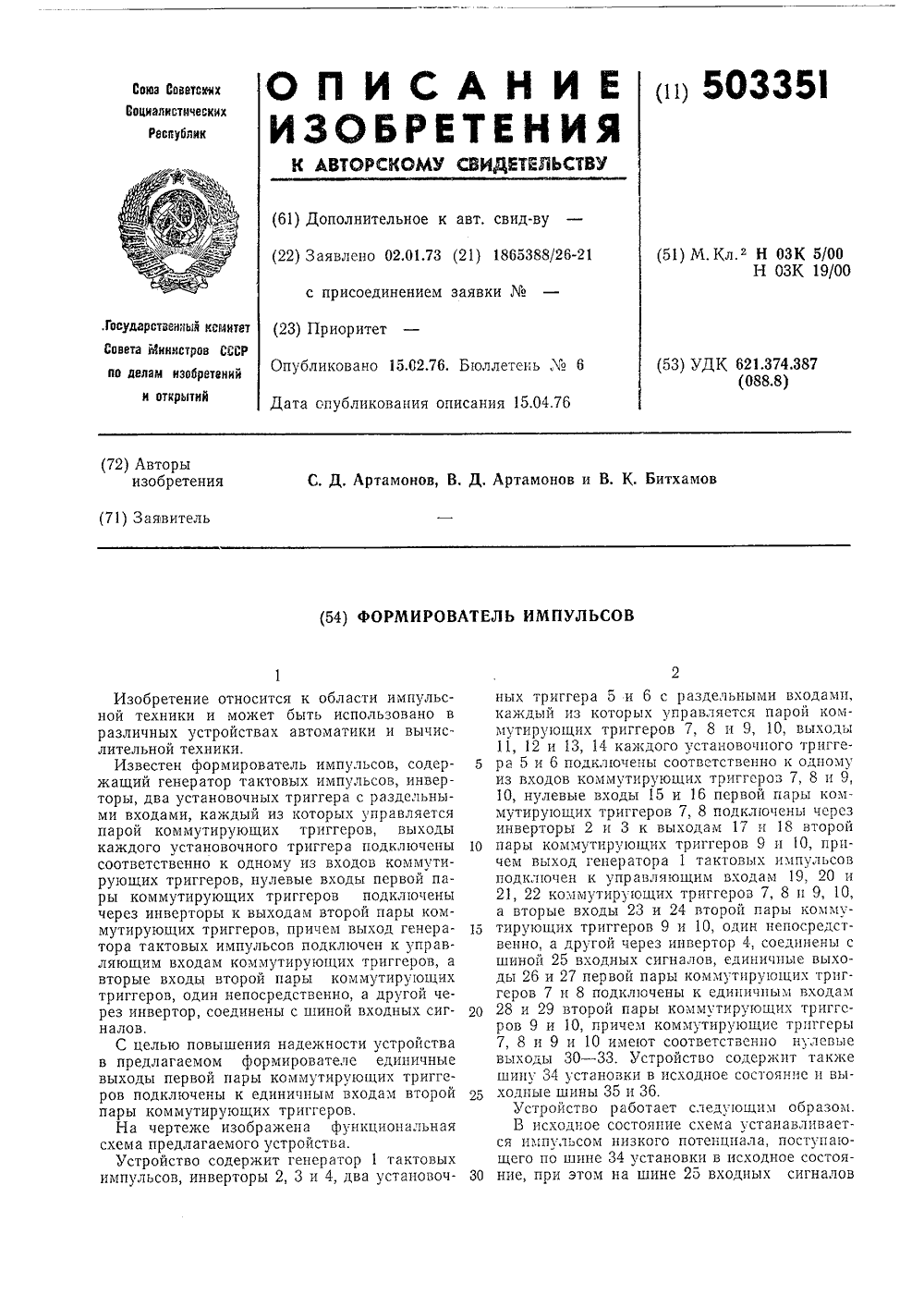

Метки: импульсов, формирователь

...по управляющему входу 21 триггера 9 на его выходе 32устанавливается высокий потенциал, на выходе 17 - низкий потенциал, при этом на выходе инвертора 2 и соответственно выходнойшине 35 формируется передний фронт первоговыходного импульса с высоким потенциалом,подготозив к работе по входу 15 триггер 7.При последующем поступлении высокогопотенциала тактового импульса по управляющему входу 19 триггера 7 па его выходе30 устанавливается низкий потенциал, от которого срабатывает триггер 5. На выходах 11и 12 этсго триггера устанавливаются соответственно высокий и низкий потенциалы, а навыходе 27 триггера 8 - высокий потенциал,которым подготавливается к работе по входу29 триггер 10,В следующий момент времени поступлениянизкого потенциала...

Номер патента: 503352

Опубликовано: 15.02.1976

Авторы: Вдовин, Зирка, Скорик

МПК: H03K 5/007

Метки: импульсов, коррекции

...устройство для коррекции импульсов, содержащее корректирующую цепочку из последовательно соединенных резистора и конденсатора, которая подключена параллельно нагрузке и вторичной обмотке импульсного трансформатора, первичная обмотка которого подключена к источнику входных импульсов.С целью уменьшения выбросов на вершине импульса в предлагаемое устройство введена катушка индуктивности с насыщающимся сердечником и устройство сброса, при этом катушка индуктивности включена последовательно с резистором и конденсатором.Устройство сброса содержит источник размагничивающего тока и последовательно соединенный с ним дроссель и подключено параллельно катушке индуктивности с насыщающимся сердечником.На чертеже приведена принципиальная схема...

Номер патента: 503353

Опубликовано: 15.02.1976

Автор: Солод

МПК: H03K 5/02

Метки: импульсов, мдп-транзисторах, формирователь

...транзисторы 1 и 5, 3 и 9, 7 и 12, при этом потенциалы в точках а, б и в стремятся достигнуть потенциала, равного Е - Уо, где 1.1 о - пороговое напряжение МДП-транзисторов,ираж 1 Изд.11 Заказ 1504 И одписное Типография, пр. Сапунов С приходом на вход положительного перепада и установления на затворах транзисторов 5, 9 и 12 напряжения ниже порогового, последние закрываются и начинает увеличиваться потенциал в точке д, в точке а также возрастает отрицательный потенциал, составляющий сумму из уровня напряжения в точке в (Со) и напряжения на накопительном конденсаторе 2, которое равно Е - Ио, при этом транзистор 1 закрыт, так как напряжение между его затвором и истоком меньше порогового напряжения а= с - Епит - УОПри достижении напряжения в...

Номер патента: 503354

Опубликовано: 15.02.1976

Авторы: Гарбер, Медников, Нечаевский, Поцелуев

МПК: H03K 5/04

Метки: длительности, импульсов, регулируемой, формирования

...регулирования длительности импульсов в предлагаемоеустройство ленточный магнитопровод нагружен на согласующий магнитный резистор.На чертеже приведена схема предлагаемого устройства.Устройство для формирования импульсоврегулируемой длительности содержит ленточный магнитопровод 1, обмотку возбуждения2, к которой подключен источник 3 импульсов,измерительную обмотку 4, к которой подключен блок 5 тока сравнения.Ленточный магнитопровод 1 нагружен намагнитный резистор 6,Устройство для формирования импульсоврегулируемой длительности работает следующим образом. При помощи обмотки возбуждения 2, подключенной к источнику импульсов тока 3, в ленточном магнитопроводе 1 возбуждаются прямоугольные импульсы магнитного потока, амплитуда которых...

Номер патента: 503355

Опубликовано: 15.02.1976

Автор: Павлов

МПК: H03K 5/156

Метки: генератор, уолша, функций

...которые совпадают с функциями Уолша Ка 1 (31,0) и Уа 1 (15, О) и получаются последовательным делением тактовой частоты.Идеальная подготовительная функция Ч 7 показана на фиг. 2 г. Импульсам функции Ра 1 (31, О) соответствует фиг. 2 а, а Ка 1 (15, О) - фиг. 2 б. Из-за наличия переднего и заднего фронтов импульсов функций Ка 1 (31, 8) и Уа 1 (15, О) при образовании логического произведения возникают узкие импульсы помехи. Реальная функция Ч 7 изображена на фиг. 2 в,Работает схема следующим образом.Поскольку тактирующие импульсы одной фазы сдвинуты относительно тактирующих импульсов другой фазы наполовину периода следования, что видно из фиг. 2 д, е, тактируемые входы дополнительного счетного триггера 6 - 1 подключены к...

Номер патента: 503356

Опубликовано: 15.02.1976

Авторы: Глазов, Иванова, Сахартов

МПК: H03K 7/00

Метки: модуляцией, усилитель, широтно-импульсной

...работает следующим образом.В исправном усилителе прп соответствующем выборе резисторов 3, 11 - 14 нелинейная 20 обратная связь, охватывающая усилитель, автоматически удерживает ШИМ модулятор 2 в линейной зоне, предотвращая его насыщение, в результате на его выходе, а следовательно, на выходе усилителя поддерживаются 25 импульсы во всем диапазоне изменения входного сигнала. Так как диалпый ограничитель на диодах б, 7, включенный на входе предварительного усилителя 1, вследствие больших увовней отсскаемых напряжений, определяе- ЗО мых прямыми падениями напряжений на дио50335 б Составитель Г Текред А. Ка епловашникова Редактор Т. ктор А. Галахо Тираж 1029Совета Министровткрытийая наб., д. 4,5 ПодписноеСР Изд.1122 Государственного...

Номер патента: 503357

Опубликовано: 15.02.1976

Авторы: Москаленко, Силипина, Ткачук

МПК: H03K 7/02

Метки: импульсный, модулятор, накопителя, разрядом, частичным

...К первичной обмотке трансформатора 5 подключен выход подмодулятора 8, а параллельно его вторичной обмотке включен 20 шунтирующий диод 9, Накопительный конденсатор 3 через параллельно включенные нагрузку 10 и зарядный резистор 11 подключен к общей шине.Устройство работает следующим образом.25 В паузе между запускающими импульсамимодуляторная лампа 4 заперта напряжением смещения, поступающим с клеммы 7, а накопительный конденсатор 3 через нагрузку 10 и резисторы 11 и 2 заряжен до напряжения ЗО источника питания 1.503357 Составитель А. Сафроноваехред А. Камышникова Корректор А. Галахова Т, Яно Подписи оР Изд. Мз 1137 Тираж 1029Государственного комитета Совета Министровпо делам изобретений и открытий13035, Москва, Ж, Раушская наб., д. 4/5...

Номер патента: 503364

Опубликовано: 15.02.1976

Автор: Уан-Зо

МПК: H03K 17/60

Метки: ключ, магнитно-транзисторный

...токовый трансформатор 1, вторичная обмотка которого включена в цепь нагрузки дополнительного транзисторапоследовательно с первичнои обмоткой трансформатора 3, вторичная обмотка которого подключена к входу основного транзистора 4. Ь эмиттерную цепь последнего включена нагрузка 5. Транзисторы 2 и 4 управляются от блока 6 управления,В исходном состоянии транзисторы 2 и 4находятся в запертом состоянии и ток в нагрузке отсутствует.Прп подаче отпирающего сигнала с блока6 управления транзисторы 2 и 4 отпираются,и в нагрузке 5 пачпнает протекать ток, Энергия из силовой цепи через токовый трансформатор 2 и трансформатор 3 поступает на входтранзистора 4, при этом ток базы последнего10 пропорционален току его коллектора, что определяется...

Номер патента: 503365

Опубликовано: 15.02.1976

Авторы: Дмитриев, Чубаров

МПК: H03K 19/20

Метки: логический, радиочастотный, триггерный, элемент

...частотную характеристику устройства (фиг, 2, ха 30 рактеристика 3).Тираж 1029 Подниснота Совета Министров СССРй и открытийушская наб., д. 4/5 каз 1411/17 Изд.1125ЦНИИПИ Государственного комипо делам изобрете113035, Москва, Ж, Р пография, нр. Сануно Выбор частот гармоник напряжения Ун обеспечивает возможность создания таких режимов работы элемента, которые придают ему триггерные свойства или свойства логических элементов, осуществляющих, например, логи ческие операции ИЛИ, ИЛИ - НЕ,При выборе триггерного режима работы необходимо выбрать частоту напряжения пита- ниЯ Уп в Диапазоне точек на оси частот (ха рактеристика 3) Г 2 - 1"2 или в аналогичном диапазоне на противоположном скате частотной характеристики.КОГда УО,Ь 2,З=О И ВКЛЮЧаЕтея Уп...

Номер патента: 503366

Опубликовано: 15.02.1976

Авторы: Муравлев, Рузанов

МПК: H03K 23/00

Метки: деления, делитель, коэффициентом, переменным, частоты

...5 и точкой соединения выхода элемента совпадений 31 6 с вторым входом элемента ИЛИ 8.Делитель частоты с переменным коэффициентом деления работает следующим образом.В устройстве управления 5 установлен любой целочисленный нечетный коэффициент 5 деления, при этом триггер 9 расторможен по шине 11 управления (сигнал на шине 11 отсутствует), а на элементы И З - 3, и 4 - 4 поступают разрешающие сигналы в соответствии с установленным коэффициентом де ления. При поступлении сигнала на вход 12 триггеры 1 - 1 начинают заполняться. Предположим, что триггер 9 находится в состоянии, разрешающем совпадение для элемента совпадения 6, Как только триггеры 15 1, - 1 счетчика заполнятся до максимального содержания, элемент совпадений 6 открывается,...

Номер патента: 503367

Опубликовано: 15.02.1976

Авторы: Азаров, Дзюндзик, Крылов

МПК: H03K 29/00

Метки: модулю, пересчетное

...трехтактноготроичного триггера 5 соединен с информа 10 ционными входами первых элементов И -ИЛИ - НЕ 9 - б, 9 - 7 и 9 - 8 всех последующих трехтактных троичных триггеров б, 7, 8.Выход третьего элемента И - ИЛИ - НЕ11 - 5 первого трехтактного троичного триг 15 гера 5 соединен с информационными входамитретьих элементов И - ИЛИ - НЕ 11 - 6,11 - 8 второго триггера 6, четвертого триггера8 и следующих за ними через один трехтактных троичных триггеров, а также с информа 20 ционными входами вторых элементов И -ИЛИ - НЕ 10 - 7 третьего и следующих заним через один трехтактных троичных триггеров,Соединение элементов И - ИЛИ - НЕ вто 25 рого триггера 6, третьего триггера 7, четвертого триггера 8 и остальных трехтактных троичных триггеров с...

Номер патента: 503566

Опубликовано: 15.02.1976

Автор: Пауль

МПК: H03K 3/335

Метки: генератор, импульсов, колебаний, магнитным, радиочастотных, сжатием

...2, увеличивает проводимость или включается с помощью пусковогосигнала. Заряд конденсатора 3, изменяетсяили передается на конденсатор Зг и наоборот.Такой взаимный обмен зарядом является постоянным, если конденсаторы имеют одинаковую емкость и во время передачи заряда отсутствуют потери (1 г - кривая зарядного тока). Временной интервал т, взаимного перезаряда и его величина определяются оптимизацией импульсной характеристики вентиля 2 ги минимизацией магнитного сжатия импульса.Как показано, т, несколько меньше, чем тхотя это и не всегда необходимо.Во время, предшествующее временному интервалу т насыщающийся реактор 5, которыйобычно имеет магнитный тороидальный сердечник с прямоугольной петлей гистерезиса,намагничивается до...

Номер патента: 353652

Опубликовано: 15.02.1976

Автор: Звонцов

МПК: H03K 3/53

Метки: импульсный, модулятор

...лампу 8, накопительденсатор 9, импульсный трансфор 1нагрузку 11 и резисторы 12 и 13.Импульсный модулятор работает следующим образом.От выпрямителя 1 на конденсатор 2ся напряжение. Через диод 3, резис первичную обмотку трансформатора 10 заряжается конденсатор 9. На конденсатор 5 через диод 3 также полано цяпряжсццс от выпрямител 51 1. Лампа 8 зяк 1 ытя От 1 ицятс:пным смещением, подаваемым ца сс сетку через резистор 12, открывается при полачс положительного прямоугольного импу, са напряжения на сетку и шуцтируст потенциальную обкладку конденсатора 9 на землю. Отрицательный пе репад напряжения через конденсатор 9 передается ца первичную обмотку трансформатора 10 и на нагрузку 11. Во время 51 литегьноси импульса на нагрузке формируется...

Номер патента: 504295

Опубликовано: 25.02.1976

Автор: Ефремов

МПК: H03K 3/33

Метки: генератор, импульсов

...тора 8 устанавливающего прямой ток смещения диодов 4 и 5, разделительного кытт.тттсатора 9, трансформатора 10,20 Поступающий ца вход еттертора;аттускающий импульс проходит через лттц,идержки 1, входцой элтттт-герттт цовг ртт сел 2и поступает нафорлти рова гель нанес.внут хилпульсов, состоящий из пионов 1 и 5 с цаксп 25 пением заряда. До поступения ца вх т ,р ттСоставитель В, НазароваТехред М. Г 1 евиКая Корректор А, Гусева Редактор О, Кузнецова Заказ с 1 Тираж 1029 Годиисное Ш 11111111 Государственного комитета Совета Министров СССР по делам изобретений и открытий 13.3035 Москва, Ж, Раушская наб, д 4/5Фнлиял Г 11 П Патент, 1. Ужгород, ул. Гагарина, 101 ОНЯ 1 е;1 я (триийтельчогО ими ул 1,са лиъц, 4 и 5 с 1 к 11 1и ерез них прот Ьэс 1...

Номер патента: 504296

Опубликовано: 25.02.1976

Авторы: Каштанов, Павлов

МПК: H03K 3/53

Метки: генератор, импульсов

...вклю)чена первичная обмотка 2 импульсного трансформатора 3, в цепь вторичной обмотки 4 которого включены элемент 5 с односто,ранней проводимостью и нагрузка 6,В цепь вторичной обмотки 4 импульсного трансформатора 3 введен источник 7, зашунтированный конденсатором 8, а параллельно нагрузке включена индуктивность 9.Генератор работает следующим образом,В паузах между импульсами ток, создаваемый низковольтным. источником 7, протекает через индуктивность 9, При подаче импульсов на базу ключевого транзистора 1 последний открывается, и га вторичной обмотке 4 импульсного трансформатора 3 формируется импульс напряжения, Поляр ность импульса в обмотке 4 противоположна,полярности источника 7. Этот импульс :пржЛадывается в запирающем направлении ,к...

Номер патента: 504297

Опубликовано: 25.02.1976

Авторы: Большаков, Груздев, Малютин, Погуляевский, Сергеев

МПК: H03K 5/01

Метки: импульсов, прямоугольной, формирователь, формы

...чен состояцая из послеого резистора и стаараллельно которому подсоединенный управ ерез последовательно рон и резистор к обрезисторов параллельй,. Большаков, М. 1 О, Груздев, И, Я, Малюти;) И. Е. Погуляевский и И. 1, Сергеев804297 Составитель Т, БогдаловаРедактор А. Зиньковскнй Техред М, Левицкая Корректор А. Гусева 1 Заказ,91. Тирвж 1029, Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий я 3.13038, Москва, Ж, Раущская наб., д, 4/5филиал ППП Патент", г. Ужгород, ул. Гагарина, 101 к анодам стабилитрона 1 и 3, разность потенциалов между точками выхода, (показанного стрелками), равна нулю, так как стабилитроны 1 и 3 одинаковые, а напряжение стабилизации стабилитрона 6 це менее напряжения...

Номер патента: 504298

Опубликовано: 25.02.1976

Авторы: Бабурин, Валкин, Чирвин

МПК: H03K 5/01

Метки: импульсов, формирователь

..."11 Е" 4, первый выход - к первому входу триггера 5, второй выход - квыходной шине 8. Входы установки тригге.ров 2 и 3 в начальное положение соедицеЮ ны с шиной сброса 9,Работает формирователь импульсов следующим образом,В исходное состоянне схема устанавлывается подачей низкого потенциала по шинесброса 9. При этом триггеры 2, 3, 5 устанавливаютсяв нулевое состояние,В случае появления высокого потенциалана шине 6 через элемент "И" 1 сигнал поступает на вход тригоера 2 и по блнжайшему поступившему по шине 7 импульсу с вы- рсоким потенциалом устанавливает триггер 2в единнчное состояние. В следующий моментизменения потенциала на шине 7 на низкийна элементе "НЕ 4 формируется "вйсокийпотенциал, поступающий на вход триггера Э 16и...

Номер патента: 504300

Опубликовано: 25.02.1976

Авторы: Мусаелян, Павлов

МПК: H03K 9/10

Метки: декодирования, импульсно-кодовой, канала, модуляции, радиорелейной, сигнала, станции, телефонного

...1 разделения принятого кодового слова, генератор 2 квантуюших импульсов, узел 3 преобразования младших разрядов, узел 4 преобр зования.старших разрядов, преобраэовател код-ШИМ и 3-1, 4-1; интеграторы 3-2, 4-2, формирователи З-З, 4-3 сигнала амплитудно-импульсной модуляции делитель 3-4 напряжения, узел 5 сложения, узел 6 низкочастотного окончания.Устройство работает следующим образом.Принятое слово раэделя504306 диод ИХН бинхроинпульсы и кодовые комбинации преобразуются в двасйгнапа ШИМ (см, фиг. 2 в, г), квантованные е одинаковой временной дискретностью 1 путем счета импульсов (см, фиг. 2 б)с вйхода генератора 2 преобразователями код ШИМ 3-1 и 4-1. Квантованныесигйаай ШИЛ (см, фиг. 2 в, г) с помощьюийтерабкоров 3-2 и 4-2 преобразуются...

Номер патента: 504301

Опубликовано: 25.02.1976

Авторы: Гаевенко, Кульбачинский

МПК: H03K 17/28

Метки: времени, реле

...реле содержит резисторы 17, 18, термореэистор 19, диоды 20и 21.В исходном состоянии пусковое реле 13обесточено, диод 20 закрыт, диод 16 открыт, стабилитрон 10 находится в диодномрежиме, конденсатор 6 закорочеи, диод 8закрыт. Управляющий сигнал на нуль-органне иоступает.фПотребляемая устройством мощность,ограниченная резистором 18, мала. Приподаче напряжения питания на обмотку пу .сковсао реле через его замыкающий контакт напряжение питания подается на выходной каскад и стабилитрон 10, диоды 16и 21, Диод 20 открывается и шуитируетрезистор 18, диод 16 закрывается, а стабилитрон 10 переходит в режим стабилиэации.Диодная эакоротка с конденсатора 6снимается, и он начинает заряжаться постэянным током, определяемым токостабилизирующим...

Номер патента: 504302

Опубликовано: 25.02.1976

Автор: Рыбакин

МПК: H03K 17/62

Метки: распределитель, транзисторах

...коллекторе транзистора 3 присутствует высокий отрицательный потенциал, а потенциал на коллекторе транзистора 4 близок к нулю, Импульс запуска, пройдя через входную схему совпадения 1, переключает триггер 2 в единичное состояние, подготавливая диодцо-резистивную схему совпадения для прохождения тактовых импульсов. При поступлении следующего тактового импульса (фазирование по импульсам) происходит смена потенциалов на: оллекторах ключевых транзисторов в результате чего с транзистора 4 на ииод 10 подается отрицательный импульс, открывающий диодно-резистивную схему совпадения, а эмиттер первой ячейки распределителя оказывается подключенным через пеоеход коллектор-эмиттер открытого ключевого транзистора 3 к нулевой шине питания, Конденсатор 1...

Номер патента: 504303

Опубликовано: 25.02.1976

Авторы: Гребенник, Лифарь, Могилевский

МПК: H03K 17/72

Метки: бесконтактный, выключатель, постоянного

...5 переэаряжается током сети через тиристор 3, индуктивность 4 и нагрузку 2. Наличие индуктивности сети питания приводит к тому, чтопри эапирании силового тиристора 1 напряжение сети растет, и конденсатор 5 перезаряжается до напряжения, превышающегономинальное напряжение сети. При достижении на конденсаторе 5 напряжения обрагной полярности заданной величины, превы- Ишающей номинальное напряжение сети питания, включается вспомогательный тиристор 7 и параллельно конденсатору 5 подключается резистор 6. При этом рост напряжения на конденсаторе 5 и в сети питания уменьшается. При полном переэаряде конденсатора 5 ток через него прекращается и закрывается коммутирующийтиристор 3, Через интервал времени,определяемый временем выключения...

Номер патента: 504304

Опубликовано: 25.02.1976

Автор: Фейгман

МПК: H03K 23/00

Метки: кольцевой, счетчик

...2-5 н 1 соответственно, переключающие контакты 6 - 10 соединены с обмотками удержания 1 - 5 элгктромаг 2 2нитных реле 1-5 соответственно, а замы каюшие контакты 6 - 10 - с переклюз очамцими контактами 7 -10 и 6 контакт 2ных групп, 7-10 и 6 соответственно, и коммутируюши контакты 1 1,Кольцевой счетчик работает следующим образом.Б исходном состоянии под током находится рабочая обмотка 1 электромагнитного реле 1.:Коммутирующие контакты 1 1 импульсного реле ( на чертеже не показа - но обеспечивают подачу переключающих импульсов на кольцевой счетчик. При поступлении на кольцевой счетчик переключающего импульса постоянного тока через коммутирующие контакты 1 и 5 5, обмотку удержания 1 электромагнитного реле 1 и переключающий и размыкающий...

Номер патента: 505121

Опубликовано: 28.02.1976

Авторы: Гоголев, Копысов

МПК: H03K 3/30

Метки: записи, импульсов, формирования, электрохимической

...диода 5 и вторичной обмотки 6 входного трансформатора 7, Первичная обмотка 8 10 входного трансформатора 7 через диод 9 соединена с входными клеммами 10. Коллектор транзистора 1 через последовательно соединенные коллекторную обмотку 11 трансформатора 4 положительной обратной коллекторно базовой связи и резистор 12 подключен к отрицательной клемме 13 источника питания, Между эмиттером транзистора 1 и общей шиной 14 включена нагрузка 15, которой является электрическое сопротивление электро химической бумаги 16, включенное между записывающим 17 и общим 18 электродами,Устройство формирования импульсов токадля электрохимической записи работает следующим образом.25 Устройство запускается через первичную обмотку 8 от входных клемм 10. Во...

Номер патента: 505123

Опубликовано: 28.02.1976

Авторы: Букшпун, Лобов, Постолов

МПК: H03K 3/53

Метки: генератор, импульсов

...переключатели 9 и 10, нагрузку 11 и заземленную 0 шину 12. Нагрузка 11 включена между средним (переключающим) выводом переключателя 10 и одним из выводов вторичной обмотки 13 нелинейного трансформатора 6, второй вывод которой подключен к переключателю 9. Конденсаторы 14 и 15 включены между выводами переключателя 10 и заземленной шиной 12.Генератор импульсов работает следующимобразом.0 В период между запускающими импульсами, подаваемыми на управляющий электрод тиристора 4, происходит резонансный заряд накопительного конденсатора 1 через зарядный дроссель 2. В момент, когда напряжение на накопительном конденсаторе 1 достигает максимальной величины, приходит запускающий импульс, и тиристор 4 включается, С включением тиристора 4 сердечник...

Номер патента: 505124

Опубликовано: 28.02.1976

Авторы: Гаврилов, Медведев, Шефкинд

МПК: H03K 3/64

Метки: генератор, импульсов, пачек

...обмоток 6 и 7 трансформатора 5 подключена к точке соединения диода 16 и резистора 17, а точка соединения резистора 17 и первичной обмотки 18 выходного 5 трансформатора 19 подключена через диод 21к коллектору тразистора 3.Генератор пачек импульсов работает следующим образом.Предположим, что в и сос О транзисторы 3 и 4 закр равктор Е. Карауло ираж 10 Изд, М 11 аказ 826/12 ипограсЬик, пр. Сапунова, 2 ключ 11 выключен, накопительный конденсатор 2 заряжен. При поступлении сигнала на управляющий электрод управляемого ключа 11 последний включается, Транзистор 3 открывается и насыщается. Конденсатор 2 через транзистор 3 и управляемый ключ 11 разряжается на первичную обмотку 18 выходного трансформатора 19, формируя импульс на его вторичной...
