H03K — Импульсная техника
Пороговый элемент контроля тока и напряжения
Номер патента: 535516
Опубликовано: 15.11.1976
Авторы: Конаныкин, Лаврентьев, Сейфулин
МПК: G01R 19/145, H03K 17/0414
...нра периодических колебанийОднако такой пороговыйется сложностью и невысокивием.Целью изобретения являебыстродействия и упрощениемента. Это достигается в преэлементе путем выполнеодических колебаний наиндуктивности.Это дает возможность упростить пороговый элемент и повысить быстродействие устройства защиты, выполненного на его базе. На чертеже показана схема защиты на ба О зе предлагаемого порогового элемента.Устройство защиты состоит из исполнительного устройства 1 и порогового элемента, собранного на генераторе периодических колебаний на туннельном диоде 2 и индуктив ности 3, измерительных резисторов 4 и 5.Работает устройство следующим образом.При превышении выходного напряженияОвык, или при увеличении нагрузки напряжение У,...
Мультивибратор
Номер патента: 535722
Опубликовано: 15.11.1976
МПК: H03K 3/00
Метки: мультивибратор
...на входе У схемы И 1 И - НЕ. Это состояниесохраняется до тех пор, пока на входе 8 присутствует логический О,С приходом на вход 1 логической 1 вы.ход схемы И,/1 И - НЕ подсоединяется к земле, а через конденсатор 7 заземляется ивход 10 схемы сравнения 3, В результате навыходе усилителя появляется логическая 125 и выход схемы ИЛИ - НЕ поддерживаетсязаземленным уже ио входу 9, В этот период заряжается конденсатор 7. 11 осле зарядаконденсатора Е/, напряжение на выходе усилителя 4 уменьшается, что приводит (если на30 входе 8 находится уже логический О) к увеличению напряжения на выходе логического535722 Составитссв В. АндреевТсхред М, Семенов Редактор Т. Янова Корректор Е. Хмелева Заказ 1998114 Изд. М 540 Тираж 1080 Подписное Ц 11...
Генератор импульсов
Номер патента: 535723
Опубликовано: 15.11.1976
Автор: Казаков
МПК: H03K 3/02
...замыкается и в схеме начинает 5 развиваться регенеративный процесс формирования фронта импульса. Процеос заканчивается, когда трансформатор 2 входит в насыщение. При этом трансформатор 1 оказывается закрытым, Напряжение на базе О транзистора 1 близко к нулю, а на эмитте53523 Формула изобретенГия Составитель О. Богомолов Техред М Семенов Корректор М. Лейзерман Редактор Н. Каменская Заказ 235916 Изд. М 1751 Тираж 1029 Подписное Ц 1-1 ИИПИ Государственного комитета Совета Министров СССР ио делам изобретений и открьГтГГй 113035, Москва, )К, РауГнская наб., д. 4/5Типография, пр. Сапунова, 2 РЕ - К+Ек, ТЫ 1, КГК ЗаР 51 Д На ЕХГКОСТИ КОП- дспсе 1 тора 1 6 нз ложет пзмен 5 ться ся(ачком.Во время формирования, вершины импульса происходит...
Многофазный мультивибратор
Номер патента: 535724
Опубликовано: 15.11.1976
Авторы: Гайнанов, Гапоненко, Шкуратов
МПК: H03K 3/284
Метки: многофазный, мультивибратор
...транзистором 5 и закрытым транзистором 4. По резистору 6 начинает протекать ток, вызывающий разогрев резистора 6 и диода ячейки 2, имеющего тепловую связь с этим резистором. Увеличение температуры диода вызывает уменьшение падения напряжения на нем и подзапирание транзистора датчика разности температур ячейки 2. Этот процесс продолжается до тех пор, пока не535724 Формула изобретения Составитель О. Богомолов Редактор Н. Каменская Текред М. Семенов Корректор М, Лейзерма.35, Раушская наб., д. 4/5 ПодписноСССР Изд. М 1751И Государственног по делам из113035, Москва, Ж Заказ 2359/7ЦНИ Типография, пр. Сапунов начнет,.риогкрываться транзистор порогового устройства ячейки 2, Приоткрывание эчого транзистора вызывает лавинообразный переход ячейки...
Генератор импульсов высокого напряжения
Номер патента: 535725
Опубликовано: 15.11.1976
Авторы: Ковалев, Лучинский, Мартынов
МПК: H03K 3/53
Метки: высокого, генератор, импульсов
...накопителя 1 энергии, управляемого разрядни 5 ка 2, накопительных индуктивностей 3, неуправляемых разрядников ч, взрываемых проволочек 5 и нагрузки б.Генератор работает следующим образом.Конденсаторный, накопитель 1 энергии заряжают до напряжения К Г 1 осле поджигауправляемого разрядника 2 в первом контуре, образованном конденсаторнои батареей1, управляемым разрядником 2, первой индуктивностью 3 и первой взрываемой проволочкой 5, протекает ток и при его максимальном значении проволочка взрывается, ана первой индуктивности 3 скачком повышается напряжение, которое пробивает первыйразрядник 4. При протекании тока в контуре,образованном батареей 1, разрядником 2,двумя индуктивностями 3 и второй проволочкой 5, магнитная энергия из первой...
Формирователь импульсов
Номер патента: 535726
Опубликовано: 15.11.1976
Авторы: Добролюбов, Ермилов, Ровинский
МПК: H03K 5/00
Метки: импульсов, формирователь
...- 3-и соответственно. Выходы усилителей 3-1 - 3-К через15 триггеры 4-1 - 4-К соответственно подключены ко входам дешифратора 5, выходыкоторого соединены со входами элементовИЛИ 6-1 - 6-/, Количество элементов связано соотношением: п)К) 1.20 В формирователь импульсов введены источник стробирующих импульсов, подключаемый к клемме 7 и ключ 8, основной вход которого подключен к клемме 9 источника питания, а выход соединен с шинами питания25 дешифратора 5 и элементов ИЛИ 6-1 - 6-1,и элемент сборки 10, входы которогосоединены с входами 2, стробируемый входподключен к,клемме 7 источника стробирующих импульсов, а выход подключен к уп 30 равляющему входу ключа 8,535726 г Составитель Ю. Еркиниенская Техред М. Семенов Корректор М. Лейзерман...
Устройство задержки
Номер патента: 535727
Опубликовано: 15.11.1976
Авторы: Кузнецов, Толстоноженко
МПК: H03K 5/13
Метки: задержки
...Привязка временного положения задерживаемого импульса к опорной последовательности на начальном участке интервала задержки осуществляется по числу импульсов опорной последовательности до первого совпадения по фазе сигналов задающего генератора и генератора ударного возбуждения, а на конечном участке интервала задержки погрешность синхронизации компенсируется досчетом компенсирующим счетным устройством периодической последовательности импульсов, сформированной от генератора ударного возбуждения.Например, если- частота генератора опорной последовательности,- частота генератора ударного возбуждения, 1 з= - 1 г - разностная частота (частота биения двух генераторов), то Л, = в- число импульсовЛХгопорной последовательности, образующих...
Устройство для программного опроса телеметрических каналов
Номер патента: 535732
Опубликовано: 15.11.1976
Авторы: Ларин, Солодянкин
МПК: H03K 17/00
Метки: каналов, опроса, программного, телеметрических
...связанный через блоки управления с ключами, и ячейки памяти.Однако известное устройство имеет большой объем памяти, что значительно усложняет его.Цель изобретения упрощение устройства.Для этого блоки управления для каждого телеметрического,канала выполнены в виде элементов И, число которых равно числу разрядов счетчика позиций кадра, и схемы сравнения, причем выходы счетчика соединены с одними входами элементов И, другие входы которых соединены с выходами соответствующих ячеек памяти, выходы элементов И соединены с входами схемы сравнения, другие входы которой соединены с выходами остальных разрядов ячеек памяти, а выход схемы сравнения подключен к управляющему входу ключа.На чертеже приведена структурная электрическая схема...
Реле времени
Номер патента: 535733
Опубликовано: 15.11.1976
Авторы: Шмаев, Щербакова, Яковлев
МПК: H03K 17/28
...2 выключен вспомогательный тиристор 6, анод которого соединен с источником питания постоянного тока (клемма 7) через резистор Ы,входной время- задающей йС-цепи сбрасывающего элемента 2. Элементы 1, 3, 4 и 5 образуют цепь, осуществляющую отсчет времени с момента поступления на вход 9 реле (вход запускающего элемента 1) сигнала, превышающего по величине уставку порога срабатывания, до момента включения исполнительного устройства 5. Сбрасывающий элемент 2 обеспечивает разряд накопителя 4, т. е, возврат реле в исходное состояние после снижения величины входного командного сигнала ниже уставки порога срабатывания.1 аким образом, реле имеет два характерных рабочих состояния, отличающихся уровнем величины входного командного сигнала по...
Устройство для управления тиристорными ключами
Номер патента: 535734
Опубликовано: 15.11.1976
Автор: Андрущук
МПК: H02M 1/06, H03K 17/56
Метки: ключами, тиристорными
...источника 11 управляющего сигнала, а неинвертирующий вход через третий дополнительный резистор 12 и диоды 13 - 15 также соединен с выходом источника 11 управляющего сигнала, который подключен ко входу нуль-органа 3 формирователя импульсов. Второй вход компаратора 2 соединен с источником опорного напряжения У,. Средняя точка резистора 9 и 10 через диоды 16 и 17 подключена к нулевой шине. Конденсатор 18, соединяющий неинвертирующий вход и выход нуль-органа 3, осуществляет положительную обратную связь и способствует уско 5 10 15 20 25 30 35 40 45 50 55 60 65 реппю переходных процессов, чтофронты выходпьх импульсов.Устройство раоотает слецуюгцпм образом.Г 1 рн подаче напряжения питания и отсутствия управляющего сигнала компаратор 2...
Бесконтактный оптоэлектронный переключатель
Номер патента: 535735
Опубликовано: 15.11.1976
МПК: H03K 17/78
Метки: бесконтактный, оптоэлектронный, переключатель
...вКорпус оптоэлектронного переключателя герметично закрывается крышкой.На фиг. 1 изображен предлагаемый оптоэлектронный переключатель в исходном состоянии, общий вид; на фиг. 2 - разрез по А - А на фиг. 1;,на фиг. 3 - оптоэлектронный переключатель в рабочем положении; на фиг. 4 - разрез по А - А на фиг. 3.Оптоэлектронный переключатель имеет корпус 1 из изоляционного материала, в котором выполнена изоляционная разделительная перегородка 2, В разделительной перегородке 2 заармированы магнитопроводы 3, 4, противоположные, обращенные навстречу друг друга, концы которых имеют Г-образную форму, и магнитопроводящая опора 5, на которой подвижно закреплен светопрерыватель 6, рабочая часть которого лежит в зазоре между источником излучения 7...
Устройство для синтеза структур дискретных автоматов
Номер патента: 535736
Опубликовано: 15.11.1976
Автор: Чистяков
МПК: H03K 19/14
Метки: автоматов, дискретных, синтеза, структур
...16. Второй вход третьего ключа 13 соединен с входной шиной 17.Устройство для синтеза структур дискретных автоматов работает следующим образом.На наборном поле 2 выключателяии 18 набираются запрещенные веса состояний и одни рабочий вес состояний. По команде Исходный, подаваемой,на входы 19 и 20, кольцевой счетчик 1 переводится в исходное положение, а триггер 7 - в нулевое состояние. Ключи 4, 11 и 13 закрываются. На входную шину 17 подается частота от генератора, Включается выключатель 9, соответствующий минимальному члену функции, Один из ключей 4 открывается, а все остальные ключи 4 закрыты.По команде Пуск, подаваемый на вход 21, триггер 7 переводится в единичное состояние, ключ 13 открывается, и импульсы входной частоты начинают...
Магнитный накопительный счетчик
Номер патента: 535738
Опубликовано: 15.11.1976
Авторы: Гриценко, Двойнишников
МПК: H03K 25/12
Метки: магнитный, накопительный, счетчик
...24 и 25 коммутатора 26, общий контакт 27 которого связан с источником коллекторного напряжения (на чертеже не показан), обмотки 6 - 9 трансформаторов 4, 5 через диоды 28 - 31 соединены с источником опорного напряжения (на чертеже не показан).Счетчик работает следующим образом.В зависимости от положения коммутатора 26 выход формирователя 1 подключается к обмотке возбуждения 10, 11 одного или другого трансформатора 4, 5; к тому же трансформатору через соответствующую коллекторную обмотку 12, 13 подключается и транзистор считывания 16. Сигнал, возникающий на эмиттере последнего, является выходным сигналом устройства. Таким образом, схема представляет собой счетчик с двумя накопителями, объединенными общим транзистором считывания 16 и...
Генератор импульсов
Номер патента: 536591
Опубликовано: 25.11.1976
Автор: Шершунов
МПК: H03K 3/26
...обмотками 1 - 1, 1 - 4 трансформатора 1 и источником 17, зарядный ток которого течет от плюса источника 17 через обможу 1 - 4, на которой развивается напряжение, далее через резистор 5, обмотку 1 - 1 с согласными по знакам напряжением на ней, конденсатор б, база-эмиттерный переход транзистора 2 и на отрицательную клемму источника 17 напряжения питания. Транзистор 2 открывается, переходит в режим насыщения и практически все напряжение источника 17 прикладывается к первичной обмотке 1 - 3 трансформатора 1, на выходной обмотке 1 - 5 которого аырабатывается одна из полуволн генерируемсто периода колебаний. Длительность этой полу- волны определяется временем заряда конденсатора 6 до величины напряжения фиксации, приложенной к катоду диода 4 и...

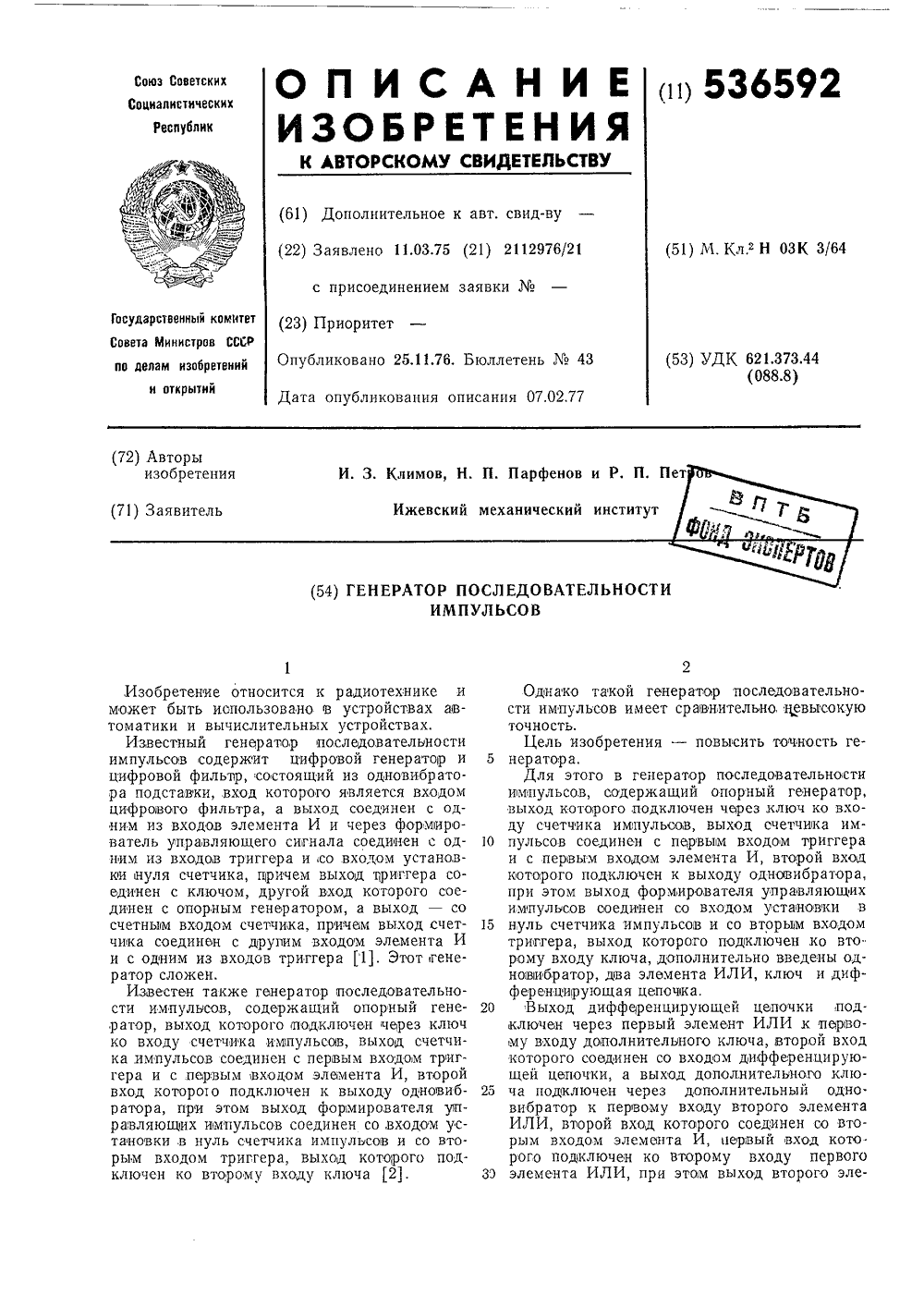

Генератор последовательности импульсов
Номер патента: 536592
Опубликовано: 25.11.1976
Авторы: Климов, Парфенов, Петров
МПК: H03K 3/64
Метки: генератор, импульсов, последовательности
...на управляющий вход 13, На вход 14 одновибратора б поступает входной сигнал, цри превышении которым определенного уровня происходит запуск одновибратора 6, и он формирует импульс длительностью Тпоступающий на,вход элемента И 5 и через элемент ИЛИ 10 - на вход формирователя управляющих импульсов 7, в котором по заднему фронту импульсов формируются импульсы управления, поступающие на вход установки в нуль счетчика импульоо)в 3 и на вход триггера 4. Получив оче 1 редной управляющий сигнал, счетчик 3 устанавливается в нуль, а триггер 4 открывает ключ 2, после чего импульсы с опорного генератора 1 начинают поступать на вход счетчика 3. Через промежуток времени, равный иремени заполнения счетчика 3 Т, на его выходе появляется импульс,...
Устройство фазовой синхронизации
Номер патента: 536593
Опубликовано: 25.11.1976
Автор: Токовенко
МПК: H03K 5/13
Метки: синхронизации, фазовой
...совпадения 8, а с триггера 5 - на элемент совпадения 7. Если сигнал с делителя частоты 9 о,пережает сигнал на шине 10, то первым переключается триггер 4 и включается элемент совпадения 7. С приходом оигнала на шину 10 переключается триггер 5, после чего сипналом элемента совпадения 6 через элемент задержки 11 триггеры 4 и 5 возвращаются в исходное состояние. Длительность импульса на выходе элемента созпадения 7 определяется величиной опережения сигнала с делителя частоты 9 по отношению ко входному сигналу на шине 10, Если же сигнал на щине 10 опережает сигнал на выходе делителя частоты 9, включается элемент совпадения 8. Управление генератором переменной частоты 1 осуществляется по двум каналам: непосредспвенно сигналом ошибки с...
Высоковольтный коммутатор
Номер патента: 536597
Опубликовано: 25.11.1976
Авторы: Баско, Валихметов, Тропынин
МПК: H03K 17/042
Метки: высоковольтный, коммутатор
...подключена к эмиттеру транзистора, база и коллектор которогочерез одини другой резисторы соединены с положительнымвыводом изолированного источника питания, 5365 97сетка зарядной лампы через один диод итретий резистор, общая точка которых соединена с базой транзистора, соединена санодом управляющей лампы, а катод зарядной лампы через другой диод подключен кисточнику низкого потенциала.На чертеже дана схема высоковольтногокоммутатораОн состоит из управляющей 1 и разрядной 2 ламп, изолированного источника 3 питания, резисторов 4, 5 и 6, диодов 7 и 8,управляющего транзистора 9, подключенногок сетке зарядной лампы 10. К коммутатору подключены источники высокого 11 инизкого 12 потенциалов,Когда управляющая лампа заперта, черезрезистор 4...
Многоканальный коммутатор аналоговых сигналов
Номер патента: 536598
Опубликовано: 25.11.1976
Автор: Редкокаша
МПК: H03K 17/60
Метки: аналоговых, коммутатор, многоканальный, сигналов
...тока, а база - к управляющей шине.На чертеже представлена схема многоканального коммутатора аналоговых сигналов.10 Коммутатор содержит ключевые МДПтранзисторы 1, стоки которых соединены свходными клеммами 2, а истоки - с выходной клеммой 3 и входом повторителя напряжения 4, между выходом которого и выходомгенератора,5 термозависимого отрицательного тока последовательно включены резисторы б и 7 и ключевой транзистор 8, на базыкоторых приходят управляющие напряженияс клемм 9,20 Коммутатор работает следующим образом,Из всех транзисторов 8 в проводящем состоянии под действием управляющих напряжений с клемм 9 находится только один, ко 25 торый через резисторы б и 7 подключает выходной ток генератора 5 к выходу повторителя...
Устройство деления числа импульсов
Номер патента: 536599
Опубликовано: 25.11.1976
Авторы: Владимиров, Кантор, Маклаков, Таткин
МПК: H03K 23/00
Метки: деления, импульсов, числа
...перезацись кода к в зту декаду вызывают первые Ь а перезапись кодаКи вызывают остальные (10 -) переполнений,к выходу третьей двоично-десятичной декады,а второй вход-к выходу второго элемента сравнения, первый вход которого соединен с выходом третьей двоично:десятичной декады,а второй вход - с выходом пятого элемента ЬпамятиНа чертеже представлена структурнаяэлектрическая схема устройства деления числа импульсов.Устройство выполнено на основе всегоодной двоично-десятичной декады 1, к выходу переполнения которой подключен вход цепи обратной связи, в которую входят элемент ИЛИ 2, объединяющий сигнал переполнения с сигналом предварительной записи,элементы И 3 и 4, через которые в декаду1 записываются либо дополнительный кодстаршего разряда...
Устройство для деления частоты следования импульсов
Номер патента: 536600
Опубликовано: 25.11.1976
Авторы: Гельбштейн, Курячьев, Оничек
МПК: H03K 23/00
Метки: деления, импульсов, следования, частоты
...;на элемент сравнения 7,связанный с делителем частоты 1,и импульс.ным преобразователем 4.Кроме того, устройство содержит одновибраторы 8 и 9, связанные соответственно с про тиаофазными выходами первого триггера делителя 1. Выходы одновибраторов подключены к элементам И 10, 11, вторые входы которых связаны с выходами первого триггера делителя частоты 1. Выходы элементов И 1 2 О и 11 соединены с,входами элемента ИЛИ -НЕ 12, выход которого связан со сбросовымн входами всех триггеров импульсного преобразователя 4.Устройство работает следующим образом.25,Процесс вхождения в синхронизм (перехоциз режима поиск в режим захват) происходит как в,известном устройстве. Одновибраторы 8 и 9 запускаются от отрицательных фронтов импульсов первого...
Генератор прямоугольных импульсов
Номер патента: 537442
Опубликовано: 30.11.1976
Авторы: Закурдаев, Скрипицына
МПК: H03K 3/281
Метки: генератор, импульсов, прямоугольных
...ключа 8.Генератор работает следующим образом.Предположим, в исходном состоянии ключ 8 заперт отрицательным смещением на базе через резистор 6, а ключ 7 проводит, так как его база связана со средней точкой 9 через выходную цепь мифистора 10, При этом через входную цепь последнего протекает ток от клеммы 1 к средней точке 9, вызывающий переключение мифистора 10, в результате чего ключ 7 запирается, а ключ 8 отпирается. При этом входной ток мифистора 10 изменяет свое направление, вызывая его переключение в исходное состояние, и т. д. Выходные импульсы положительной и отрицательной полярности снимаются соответственно с эмиттеров ключей 7 и 8. Изобретение относится к импульсной технике и может использоваться для получения разнополярных...
Радиочастотный триггер
Номер патента: 537443
Опубликовано: 30.11.1976
МПК: H03K 3/284
Метки: радиочастотный, триггер
...тем, что в предлагаемыйтриггер введены линии задержки, диоды и последовательно соединенные два транзистора,причем база одного дополнительного транзистора через параллельно соединенные дополнительные конденсатор и резистор подключена к общей шине и через последовательносоединенные один диод, резистор и одну линию зедержки подключена к базе основноготранзистора, база другого дополнительноготранзистора через другие диод и линию задержки соединена с шиной управления, коллектор одного дополнительного транзисторасоединен с базой основного транзистора, аэмиттер другого дополнительного транзистора5 одключен к общей шине.На фиг. 1 приведена принципиальная схемапредлагаемого триггера; на фиг. 2 - его частотная характеристика,Радиочастотный...
Реверсивный счетчик импульсов
Номер патента: 537447
Опубликовано: 30.11.1976
Авторы: Адерихо, Грищенко, Якимович
МПК: H03K 23/00
Метки: импульсов, реверсивный, счетчик
...цепи логических связей счетчика в условиях длительной эксплуатации и воздействия внешних факторов окружающей среды.Цель изобретения - повышение надежно сти счетчика в работе.Это достигается тем, что в предлагаемый реверсивный счетчик импульсов введен элемент ИЛИ - НЕ, первый вход которого подключен к входу суммирования счетчика, вто- ЗО рой вход - к входу вычитания счетчика, а выход - к одному из входов элемента фиксации нулевого состояния всех разрядов.г 1 а чертеже представлена функциональная схема предлагаемого счетчика.11 редлагаемый счетчик содержит реверсивныи счетчик 1, устройство 2 индикации, схему 3 фиксации нулевого состояния всех разрядов, триггер 4, схемы 5 - 10 совпадения, элементы 11 и 12, вход 13 прямого счета,...
Устройство для формирования сильноточных стабилизированных импульсов
Номер патента: 538477
Опубликовано: 05.12.1976
Авторы: Каленов, Омельченко
МПК: H03K 3/02
Метки: импульсов, сильноточных, стабилизированных, формирования
...плеча силового триггера.На чертеже приведена структурная электрическая схема устройства.Устройство для формирования сильноточных стабилизированных импульсов содержит силовой триггер 1, состоящий из тиристора 2 нагрузочного плеча с нагрузкой 3, тиристора 4 балластного плеча с балластным резистором 5 и коммутирующего конденсатора 6. В качестве источника питания используется электр омашинный генератор 7 постоянного тока с обмоткой возбуждения 8, подключеннои к тиристорному регулирующему вьшрямителю 9, Последний управляется выходным напряжением усилителя 10 постоянного тока, на вход которого подается разность напряжения источника 11 опорного напряжения и обратной связи с датчика 12 стабилизируемого тока. Устройство приводится в...
Многоустойчивый фазо-импульсный динамический элемент
Номер патента: 538478
Опубликовано: 05.12.1976
МПК: H03K 3/14
Метки: динамический, многоустойчивый, фазо-импульсный, элемент
...обращенные туннельные диоды 11 и 121 число конденсаторов 10, туннельных диодов 11 и 12 равно числу ячеек на разомкнутыхраницах 7, 8, 9).На входы 13, 14, 15 через развязываюшие элементы 16, 17, 18 подаются управляющие колебания. С выхода 19 через развязычаюпГий элемент 20 снимаются 15 ВЫХОЛНЬГС ИМПУЛЬСЫ.МПОГО:ГОГГГГГВЬГи фазо - импульсныи динамический сл. мент работает следующим образом.Раоо;,Гя О 1 ка на ГГОЛЬ Г мГГерньГх характеристГГках ту.Гель:Гы,.:Глодов , В сбраца на падающем участке. В сГГстеме 1 возикают автоколебания. ГеГГерГГрус; ГОС ГГГГГГ 155 жсГие имеет Вип стоячих ВОлн, представя янлш соб;Гй сумму собственных типов колебаний В с;От:ме.ВключсГГие в граничные ячейки через разделительные конденсаторы 10 параллельно...
Устройство для сравнения амплитуд импульсов двух импульсных последовательностей
Номер патента: 538479
Опубликовано: 05.12.1976
Авторы: Барановский, Маркелов
МПК: H03K 3/283
Метки: амплитуд, двух, импульсных, импульсов, последовательностей, сравнения
...9. Благодаря этому из сравниваемых последовательностей исключаются все импульсы помех и повышается точность и помехоустойчивость устройства, Действие ключей 4, 5 синхронизировано с действием коммутатора 1 благодаря тому, что управление ими осушествляется от одного триггера 6, Поэтому импульсы одного канала поступают в один из пиковых детекторов, например 2, а другого канала - в другой пиковый детектор 3.Напряжения на пиковых детекторах равны амплитудам импульсов сравниваемых последовательностей. При включении одного из ключей 4, 5 соединенный с этим ключом соответствующий пиковый детектор (2,3) подключается к выходу коммутатора 1, на котором в это время выделяется импульс, и к выходу устройства, При переключении 20 триггера...
Цифровой генератор инфранизкой частоты
Номер патента: 538480
Опубликовано: 05.12.1976
Авторы: Капелько, Крылов, Попов
МПК: H03K 4/02
Метки: генератор, инфранизкой, цифровой, частоты
...числе 11 разрядов счетчика или со всемичетными разрядами при нечетном числе разрядовсчетчика или со всеми четными разрядами принечетном числе разрядов счетчика 2 - 1, На чертежепоказаны связи в случае четного числа. По существув данном цифровом генераторе инфранизких частотиспользуются два устройства (только генератортактовых импульсоз является общим), причемзапуск второго устройства происходит со сдвигомпо фазе на 1/6 периода (или на 1/3 полупериода) засчет запускающего блока, состоящего из элементаИ 9, триггера 10 и ключа 11,Выходы устройств 13 - 1 и 13 - 2 соединеныпараллельно и к ним подключена нагрузка 14, причем по принципу действия данный цифровой генератор инфранизкой частоты является генераторомтока, поэтому...
Устройство для формирования импульсов тока в индуктивной нагрузке
Номер патента: 538481
Опубликовано: 05.12.1976
МПК: H03K 5/003
Метки: импульсов, индуктивной, нагрузке, формирования
...устройство введены триггер 7 и пороговый элемент 8, Входы порогового элемента 8 подключены к соединениям эмиттеров транзисторов 1, 2 с выравнивающими резисторами 5, 6, а выход подсоединен ко входу сброса триггера 7, вход установки которого соединен со входной шиной 9, а выход подключен к базам транзисторов 1 и 2.538481 Устройство для формирования импульсов тока на индуктивной нагрузке работает следующим образом. На вход установки триггера 7 поступает входной сигнал, устанавливающий триггер 7 в единичное состояние. Сигнал с единичного выхода триггера 7 открывает транзисторы 1 и 2. В момент отпирания транзисторов 1 и 2 через индуктивную нагрузку 3 и резисторы 5 и 6 начинают протекать коллекторные токи транзисторов 1 и 2, которые...
Формирователь импульсов
Номер патента: 538482
Опубликовано: 05.12.1976
Авторы: Заика, Коваль, Усов, Школык
МПК: H03K 5/01
Метки: импульсов, формирователь
...конденсаор и резистор. На чертеже представлена стр еская схема формирователя импу Формирователь импульсов с мента И - НЕ 1 и 2, резистор бразующие Я" - интегратор, инв538482 20 25 30 Составитель В. Назарова Техред О. Луговая Редактор В. Фельдман Корректор Н, Ковалева Заказ 5729/33 Тираж 1024 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, )К - 35, Рау:нская наб., д. 4/5Филиал ППП "Патент", г. Ужгород, ул, Проектная, 4 положительной обратной связи по срезу формируемого импульса, содержащую последовательно соединенные резистор 7 и конденсатор 8.Формирователь работает следующим образом.При подаче на вход формирователя импульса или 5 перепада отрицательной полярности...
