H03K — Импульсная техника

Номер патента: 374714

Опубликовано: 01.01.1973

Авторы: Кузьмин, Сикорский

МПК: H03K 3/29

Метки: многоустойчивый, фазоимпульсный, элемент

...3 открывается и а-ый перепад ступенчатого напряжения, вырабатываемого ячейкой 2, поступает через компаратор на опорный конденсатор 7 и на вход схемы 4 задержки, включая ее. Отрицательный импульс, длительностью 11, (см, фиг. 2 г), возникающий при этом на выходе схемы 4, поступает на управляющий вход цепи, включая ее на время Л 1,.Задним фронтом импульса, вырабатываемого схемой 4, запускается устройство 5 и разряжает накопительный конденсатор ячейки 2. С этого момента времени (см, фиг, 2 момент времени Я прекращается как заряд опорного конденсатора а-ой ступенькой,374714 так и разряд его через цепь 8. Таким образом, в предлагаемом ФИМЭ заряд и разряд опорного конденсатора протекают одновременно.На фиг. 2 кривая д условно показывает...

Номер патента: 374715

Опубликовано: 01.01.1973

Автор: Автор

МПК: H03K 3/30

Метки: блокинг-генератор

...напряжения на обмотке 3 через, диод 6 и конденсатор 7 передается на анод диода 8 и запирает его, Одновременно отрицательный скачок напряжения через диод 9 и резистор 10 передается на баау транзистора 11 и отпирает его.В контуре, состоящем из конденсатора 7 и дросселя 12, начинается колебательный процесс. Через четверть периода знак напряжения между анодом и катодом диода 8 изменится на положительный, а ток 1.С-контура (ток дросселя) достигнет амплитудного значения. При этом ток дросселя 12 начнет поступать в баау транзистора 1, вызывая рассасывание накопленного в базе заряда и последующее запирание транзистора 1. После запирания транзистора 1 ток дросселя протекает через источник питания и диоды 13, 8 и 14. Использование диода 14...

Номер патента: 374716

Опубликовано: 01.01.1973

Автор: Авторы

МПК: H03K 3/33

Метки: импульсов, формирователь

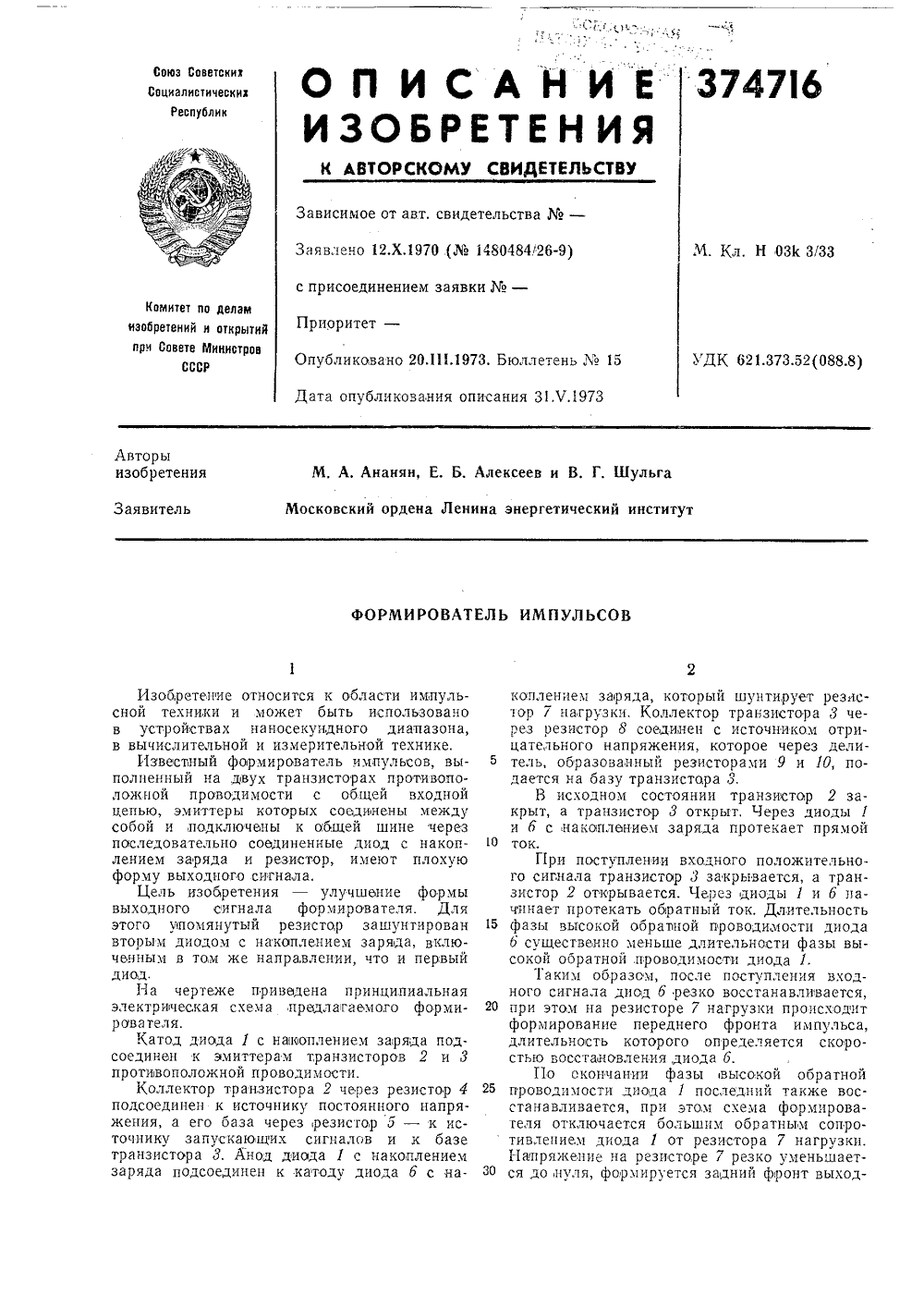

...транзистора 2 через резистор 4 подсоединен к источнику постоянного напряжения, а его база через резистор б - к источнику запускающих сигналов и к базе транзистора 3. Анод диада 1 с накоплением заряда подсоединен к катоду диода б с накоплением заряда, который шунтирует резистор 7 нагрузки. Коллектор траьзистора 3 через резистор 8 соединен с источником отрицательного напряжения, которое через дели 5 тель, образованный резисторами 9 и 10, подается на базу транзистора 3,В исходном состоянии транзистор 2 закрыт, а транзистор 3 открыт, Через диоды 1и 6 с,накоплением заряда протекает прямойш ток.При поступлении входного положительного сигнала транзистар 3 закрывается, а транзистор 2 открывается. Через диоды 1 и б начинает протекать обратный...

Номер патента: 374717

Опубликовано: 01.01.1973

Автор: Вител

МПК: H03K 3/335

Метки: импульсов, формирователь

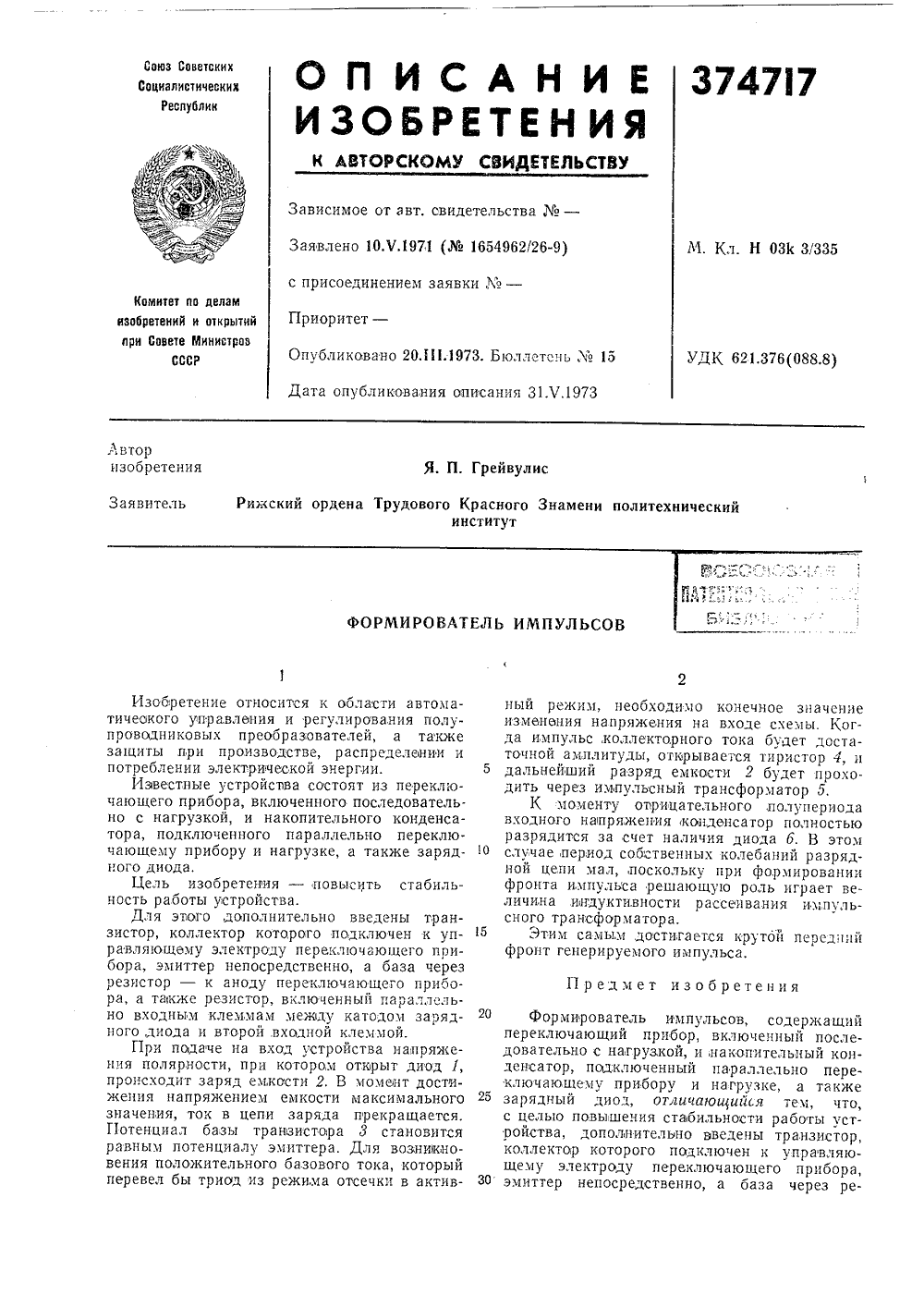

...а база через резистор - к аноду переключающего прибора, а также резистор, включенный параллельно входным клеммам между катодом зарядного, диода и второй входной клеммой.При подаче на вход устройства напряжения полярности, при котором открыт диод 1, происходит заряд емкости 2, В момент достижения напряжением емкости максимального значения, ток в цепи заряда прекращаегся. Потенциал базы транзистора 3 становится равным потенциалу эмиттера. Для возникновения положительного базового тока, который перевел бы триод из режигма отсечки в активный режим, необходимо конечное значение изменения напряжения на входе схемы. Когда импульс,коллекторного тока будет достаточной амплитуды, открывается тиристор 4, и дальнейший разряд емкости 2...

Номер патента: 374718

Опубликовано: 01.01.1973

Автор: Торошелидзе

МПК: H03K 3/42

Метки: детектор, излучения, релаксационный

...транзисторе 1 протекает максимальный коллекторный ток, люминесцентный диод 5 дает на выходе световой сигнал, а на выхо де устройства появляются соответственно положительные и отрицательные электрические сигналы, так как на коллекторе транзистора 1 устанавливается минимальное напряжение.Резистор 8 ограничения выбирается меньше резистора 2 смещения. Если на выходе устройства нет необходимости получать положительные электрические сигналы, то резистор 3 в цепи ограничения выбирается равным нулю.Максимальная амплитуда отрицательных сигналов на выходе получается при максимальном приращении нелинейной емкости 9.В конце заряда у нелинейной емкости 9 ток заряда уменьшается почти до нуля, поэтому коллекторный ток будет равным току фотодиода 6....

Номер патента: 374719

Опубликовано: 01.01.1973

МПК: H03K 3/64

Метки: генератор, импульсов

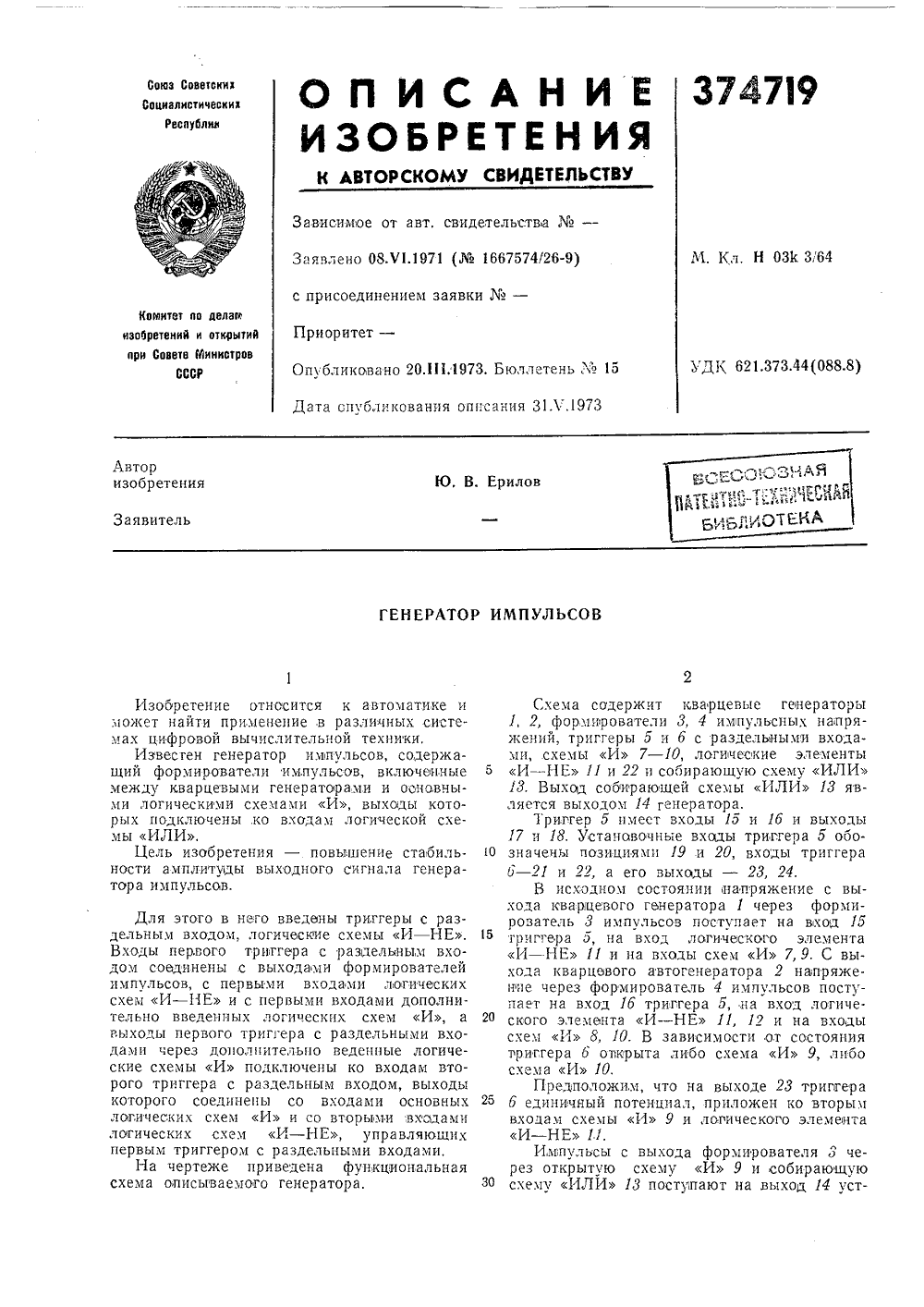

...элемента И - НЕ 11.Импульсы с выхода формирователя 3 через открытую схему И 9 и собирающую зО схему ИЛИ 13 поступают на выход 14 уст374719 ройсгва. Одновременно инвертированный сигнал с выхода логического элемента И - НЕ 11 осуществляет установку триггера 5 по входу 19 в такое положение, при котором на его выходе 17 будет также единичный по.тенциал. В процессе работы состояние триггера 5 изменяется при поступлении на его вход 16 импульса с выхода формирователя 4 импульсов, но,каждый последующий импульс с выхода формирователя 3 импульса по входу 15 и через логический элемент И - НЕ 11 по входу 10 будет возвращать триггер 5 в исходное состояние. В случае выхода из строя,кварцеваго генератора 1 на выходе формирователя 3 устанавливается...

Номер патента: 374720

Опубликовано: 01.01.1973

Авторы: Вител, Коваль

МПК: H03K 4/502

Метки: генератор, импульсов

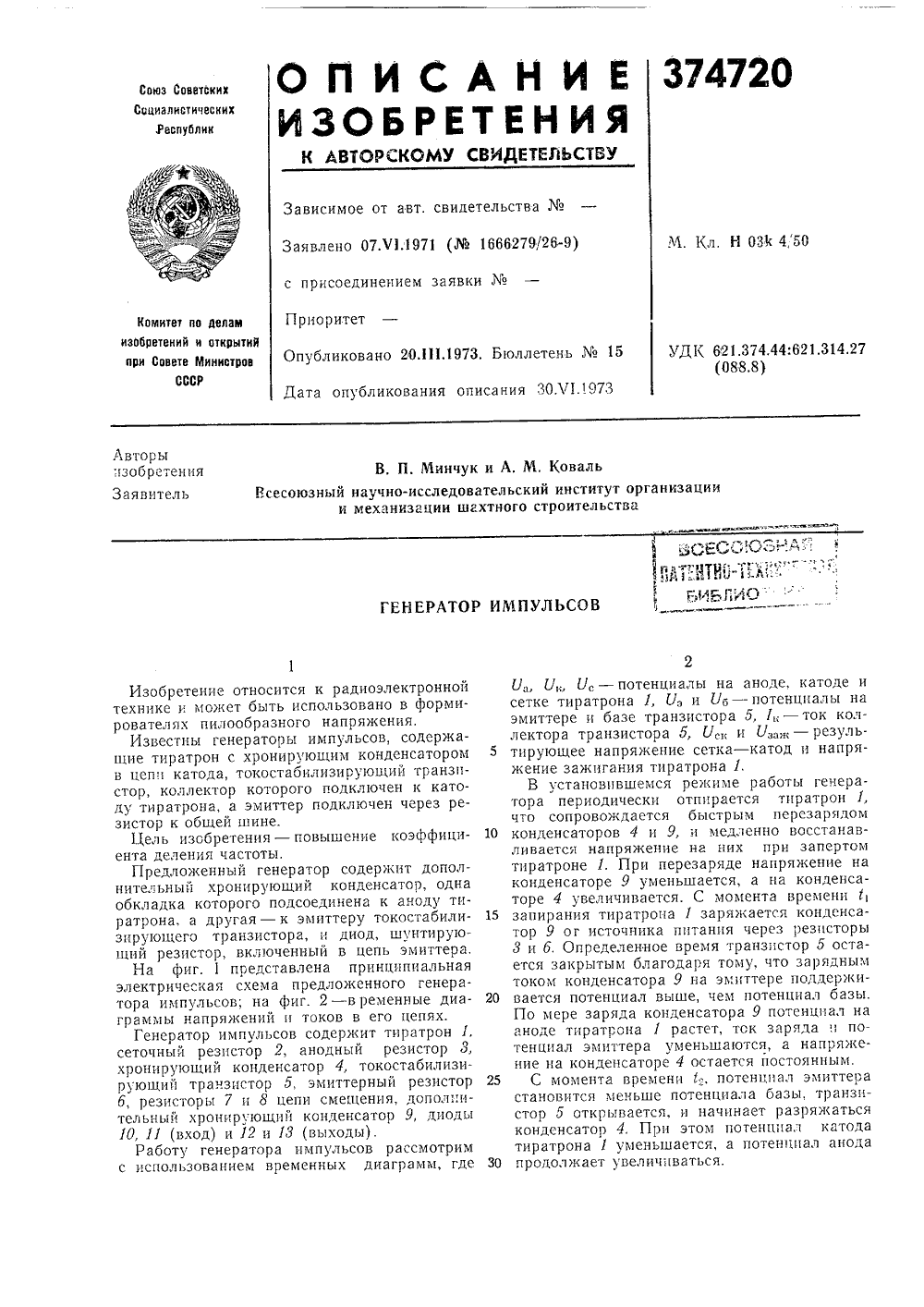

...тпратрон 1,что сопровождается быстрым перезарядомО конденсаторов 4 и 9, и медленно восстанавливается напряжение на них при запертомтиратроне 1. При перезаряде напряжение наконденсаторе 9 уменьшается, а на конденсаторе 4 увеличивается. С момента времени5 запирания тиратропа 1 заряжается конденсатор 9 ог источника питания через резисторы3 и б. Определенное время транзистор 5 остается закрытым благодаря тому, что заряднымтоком конденсатора 9 на эмиттере поддеркиО вается потенциал выше, чем потенциал базы,По мере заряда конденсатора 9 потенциал нааноде тиратрона 1 растет, ток заряда и потенциал эмиттера уменьшаются, а напряжение на конденсаторе 4 остается постоянным.5 С момента временипотенциал эмиттерастановится меньше потенциала...

Номер патента: 374721

Опубликовано: 01.01.1973

Авторы: Диденко, Лотто, Рудницкий

МПК: H03K 4/08

Метки: генератор, пилообразного

...постоянного нгпрякения невысокой стабильности и усилитель15 оооатной связи на транзисторе 10. Один контакт ключевого устройства 8 соединен с конденсатором 8, другой его контакт - с,клеммой дополнительного источника 9, другая клемма которого соединена с коллектором 20 транзистора 10. Переход база-эмиттер ключен к выходу 11 (пот и выходу 12 (общая точка 25 янного тока 6, БлОк 18 уп 8, 14 и работой дополнител вырабатывает управляющи контроля за уровнем выхо поступающего на его вход зо ратора.В исходном состоянии 0=0, а между входами 4 и б усилителя постоянного тока б приложено напряжение Е при этом к переходу база-эмиттер транзистора 10 приложено отпирающее напряжение с выхода 11 - 12 5 усилителя постоянного тока 6. Сигналом с блока 13...

Номер патента: 374722

Опубликовано: 01.01.1973

Авторы: Килна, Миронычев, Прусаков, Тищенко

МПК: H03K 5/01

Метки: дискретном, измерении, импульсов, фора1ирования, частоты

...и входам триггера, счетный вход которого через схему ИЛИ соединен с выходами схем И, причем вход форвтирователя импульсов соединен с одним из выходов триггера. Такое выполнение повышает точность устройства и его помехоустойчивость. Работает устройство следующим ооразом.Пусть входной сигнал начинается и пересекает положительный уровень с положительным знаком производной. В этом случае по роговый элемент 1 выдает короткий импульс,который проходит через схему И 3, открытую высоким потенциалом с нулевого выхода триггера б, схему ИЛИ б и устанавливает триггер б в единичное состояние. Если в этом О же полупериоде сигнала из-за действия широкополосного шума будут новые пересечения установленного пороговым элементом 1 уровня с...

Номер патента: 374723

Опубликовано: 01.01.1973

Автор: Кислухин

МПК: H03K 5/04

Метки: временных, интервалов

...3, Спусковое устройство 8 вместе с диодами 9 и 10 включает цепи заряда конденсатора 3. Диод 10 восстанавливает начальное напряжение на конденсаторе 3. Нуль-орган 11 является индикатором уровня напряжения и выдает сигнал в момент, когда конденсатор 3 будет заряжен до определенного уровня.В исходном состоянии спусковые устрой. ства 4 и 8 выключены, Диод б закрыт напряжением через резистор б. Величина паденияпряжения на конденсаторе 3 равна падею напряжения на открытом диоде 10. Запросным импульсом, поступающим наклемму 12, и соответствующим началу временного интервала, включается спусковое устройство 8 на время, большее всего про цесса преобразования, после чего оно возвращается в исходное состояние. Диоды 9 и 10 закрываются....

Номер патента: 374724

Опубликовано: 01.01.1973

Автор: Мешечкин

МПК: H03K 5/13

Метки: импульсов, распределитель

...выходах тактового триггера, вследствие5 чего на всех выходных шинах 2 действуютуровни 0.С приходом первого входного импульса нашипу 1 триггер 3 изменяет свое состояние напротнвоположое, С его левого импульсного1 О выхода на все нечетные схемы 4 снимется импульс О, который после инвертирования лишьпа первой левой схеме 4 поступает на первуювыходную шину 2 (1) и, кроме того, переводитпервыи триггер 5 в противоположное состоя 1 Ь ние, подготовив при этом к срабатыванию левую схему 4 второго триггера 5,Второй входной импульс с правого импульсного выхода триггера 3 через указанную вышесхему 4 поступает на шину 2 (2) и переводпгследующий за ним триггер 5 в состояние, под.готавлнвающее к срабатыванию пос,чедующуюлевую схему 4 и...

Номер патента: 374725

Опубликовано: 01.01.1973

Авторы: Иваненко, Нищенки

МПК: H03K 12/00

Метки: импульсов, прямоугольных, синусоидального, формирования

...напряжения на выходе операционного усилителя 1 будет положительное напряжение насыщения, так как к его инвертирующему входу с делителя напряжения, выполненного на резисторах 2 и 8, прикладывается постоянное отрицательное напряжение, а к неинвертирующему входу - постоянное положительное напряжение, снимаемое с делителя, выполненного на резисторах 8 и 9. Одновременно к катоду диода 4 прикладывается постоянное отрицательное напряжение с делителя напряже ния, что приводит к его отпиранию, и постоянная составляющая тока диода через резистор 5 замыкается на корпус. На анод диода 10 с другого делителя напряжения прикладывается постоянное положительное напряжение, что приводит к его отпиранию, и постоянная составляющая тока диода через...

Номер патента: 374730

Опубликовано: 01.01.1973

Автор: Кирий

МПК: H03K 17/00

Метки: вероятностный, импульсов, распределитель

...ныи диапа висимость частоты вх Цель изобьетной зависимостики с расширениемодновременном угается включениерядника в схемуго на схемы совпторой поступают частоттеристи единия - устранение вероятностной харакчастотного диапазо прощении схемы, чт м ,многоэлектродно ЯС-генераторараб адений, на другие в импульсы тактовогоПредмет и р етен о достиго разотаю- ходы ко- генераВероятно содержащий триггер, под 25 совпадения,отличаюш,ий частотной за ристики и у электродного сатором и чеделительпро,дныйвыходамивходныхс цельюероятностехемы, ансоединенрезистор стныи распр многоэлек люченный и источник ся тем, что,висимости в п,рощения с разрядника ерсз гасятцийказана схема верона два входа.многоэлектродныйразделыными вход а...

Номер патента: 374732

Опубликовано: 01.01.1973

Авторы: Белов, Броль, Георгиевский, Иванов

МПК: H03K 3/64

Метки: зависимб1х, потоков

...записанное в его разрядах, причем связь между последовательными ксЗ 0 дами практически отсутствует. В результате40 действия линейной обратной связи коды образуют циклическую последовательность длиной Т=2" - 1, где и - число разрядов регистра.Необходимый для конкретного эксперимента цикл повторения последовательности кодов можно получить выбором соответствующего числа разрядов регистра 4, При определенном сочетании состояний разрядов регистра 4 сдвига, к которым подключены схемы 2 совпадения, на выходе схем появляются импульсы. При появлении импульса на выходе хотя бы одной схемы совпадения в группе 2; появляется импульс на выходе соответствующей этой группе схемы 3; разделения. Так как входы схем совпадения подключены к разрядам...

Номер патента: 374733

Опубликовано: 01.01.1973

Авторы: Грабарь, Лазутин, Придорогин

МПК: H03K 4/26, H03K 4/48

Метки: индуктивной, нагрузке, током

...снимаемое со вторичной обмотки 11 импульсного трансформатора б и прокладываемое к переходу база эмиттер транзистора 2, опадает.В какой-то момент времени ток через ичдуктивную нагрузку 9, а следовательно, и ток коллектора транзистора 1 достигает величи,ны, при которой ранзястор 1 выходит из режима насыщения и лереходит в активный режим. Величина тока при этом определяется входным напряжением и коэффициентом усиления транзистора 1. При выходе транзистора 1 из режима насыщения изменение,напряжения на коллекторе транзистора 1 прекращается и это приводит к окончанию импульса, приложенного к переходу база-эмитгер транзистора 2, который закрывается и потенциал точки соединения эмиттера транзистора 2, первичной вторичной обмоток 10 и...

Номер патента: 374734

Опубликовано: 01.01.1973

Автор: Офицеров

МПК: H03K 5/08

Метки: ioiii, двухпороговое

...На выходе схемы через транзистор 8 протекает ток 1, =2 - тз.Генераторы тэка на транзисторах 5, б и 7 настраиваются танским образом, чтобы ,=1 а гэк 1 з меньше каждого из двух предыдущих тэков на незначительную величину. Таким образом, на выходе 10 схемы протекает незначительный ток, определяемый этой разностью. В дроцессе понижения входного напряжения в момент времени 1 оно сравняетея,с опорным напряжением У, первого переключателя тока, В этот момент включаегся гранзистор 1 и выключается пранзистор 2. После этого тэк на,выходе успройспва 1.=1+1 з - 1 зВ момент времени 1, входное напряжение сравняется с опорным Оз, что приведет к включению транзисгора З,и выключению транзистэра 4. При этом ток на выходе 1. =11 - 1 з Так как тэк 1 з меньше...

Номер патента: 374735

Опубликовано: 01.01.1973

Авторы: Женевский, Мусаел, Павлов

МПК: H03K 7/08

Метки: кодово-импульсной, модуляции

...д - последовательный код на выходе преобразователя параллельного кода в последователыный; е - импульс на выходе киппреле; ж - последовательный код на выходе каскада гашения; з - последовательный код на выходе устройства.Широтно-имлульсныи модулятор 1 через генератор 2 квантующих импульсов подключен к счетчику 3. Выходы всех разрядов счетчика 8 подсоединены к преобразователю 4 параллельного кеда в последовательный, кото,рый через блок 5 гашения соединен с одним из входов схемы ИЛИ б. Другой вход схемы ИЛИ б подключен к формирователю 7 кода насыщения, который связан с источником 8 канальных строб-импульсов. Управляющие входы блока 5 гашения и формирователи 7 кода насыщения через;кипп-реле 9 подключены к выходу старшего разряда...

Номер патента: 374738

Опубликовано: 01.01.1973

МПК: H03K 23/76

Метки: wll-li, десятичный, р-ьл, счетчикшсеооиэзнд

...15, и 15, через переключающие обмотки 1 б, и 16 з трансфлюксоров 13, и 18 и внешний ключ, подключаемый к счетному входу триггера и управляемый источником запускающих импульсов. Обмотки 1 б, и 1 б, подключены к конденсаторам 152 и 15 так что ток разряда конденсатора 15, устанавливает трансфлюксор 182 в положение 1 и трансфлюксор 131 в положение О, а ток разряда конденсатора 15 з устанавливает трансфлюксоры 18, и 13 г, соответственно, в положения 1 и О.Диоды 142 - 144 являются клапанами в це. пях заряда, соответственно, конденсаторов 15 - 15 з, а диоды 14, и 14 осуществляют разделение цепей разряда конденсаторов 15, и 15 з. При поступлении на вход 3 запускающего импульса происходит безусловное переключение триггера первого...

Номер патента: 374739

Опубликовано: 01.01.1973

Авторы: Гиоргадзе, Капанадзе, Круашвили, Мерманишвили

МПК: H03K 17/51

Метки: объектами, распределитель, централизованного

...питания релаксаторов становится ниже потенциала зажигания промежутка сетка-катод тиратронов 2,Это исключает возможность одновременного возникновения импульсов больше, чем в одном диодном релаксаторе распределителя.Шумовые процессы, возникающие в первую очередь в безнакальном тиратроне с взаимосвязью через резисторы 8, 4, б, б между релаксаторами, и влияние резистора 7, ограни чивающего возможность одновременного разряда в двух и большем числе релаисаторов распределителя, приводит к ,возникновению нерегулярности в последовательности генерирования импульсов каждым диодным релаксатором и распределителем в целом. Независимость шумовых процессов в каждой из взаимосвязанных ячеек и случайный характер их протекания в каждой ячейке определяет...

Номер патента: 374740

Опубликовано: 01.01.1973

Авторы: Гор, Мансуров

МПК: H03K 17/04

Метки: распределитель

...гители, содержащие на элементах И их си тносится к области вычислт и может бь 1 ть использован скретной обработки инфор Известны распредел матричный дешифраторИЛИ - НЕ.Эти распределители конструктивно громоздки и имеют большое число дополнительных связей, ухудшающих надежность устройства в целом.Для повышения быстродействия и надежности работы распределителя, последний снабжен многоустойчивым пересчетным блоком и многостабильным триггером, на пересечении и-ых выходных шин которых включен матричный дешифратор, и-ые выходы элементов которого подключены к (и - 1) установочным входам многостабильного триггера, а тактовый,вход многостабильного трипгера и вход многоустойчивого пересчетного блока объединены и подключены к,входу...

Номер патента: 374741

Опубликовано: 01.01.1973

Авторы: Гринштейн, Попов

МПК: H03K 17/26

Метки: sliiu•, командное, контроляесшоюгндп, приборов, размерного, рдгкгул, с.и

...транзистора 2 соединен с базой транзистора 1 через диод 14, К клемме 15 подключается дополнительный источник напряжениясмещения, который коммутируется контактами1 б - 18 дополнительного переключателя,При отсутствии управляющего сигнала наЗ 0 вход схемы подается отрицательный потецциал. Ток, протекающий через резистор 19, создает на базе потенциал, достаточный для от. пирания транзистора 1.Величина положительного смещения и резисторы б и 19 подобраны так, что при откры том состоянии транзистора 1 транзистор 2 заперт, а при запертом состоянии транзистора 1 транзистор 2 насыщен.При запертом транзисторе 2 реле 8 ооесто. чено, диод 14 смещен в обратном направлении. При снятии отрицательного потенциала со входа транзистор 1 запирается...

Номер патента: 374742

Опубликовано: 01.01.1973

Автор: Авторы

МПК: H03K 17/62

Метки: бесконтактный, коммутатор1•2, многоточечный

...4, конденсаторов 5, трансформаторов б, детекторов с фильтрами 7 и 8 на выходе, датчиков 9, бесконтактного ключа 10, измерительного устройства 11. С помощью з 0 трансформатора 1, вторичная обмотка которого включена последовательно в общую шину питания и распределителя 4, возбуждается один из ключей 10 от источника возбуждения 2, через конденсаторы 5 и трансформаторы б, необходимые для гальванического разделения. Вентили 7 и конденсаторы 8 формируют постоянные напряжения для включения ключа 10. Датчики 9 через бесконтактные ключи 10 подключены к измерительному устройству 11.При включенном напряжении питания один из каскадов распределителя 4 находится в проводящем состоянии, и через коллекторную нагрузку открытого каскада протекает...

Номер патента: 374743

Опубликовано: 01.01.1973

Авторы: Науменко, Солдатов, Шур

МПК: H03K 19/0175

Метки: согласования

...выводе выходноготранзистора появляется потенциал, равныйсумме падения напряжения на резисторах 11,12 и напряжения эмиттер-коллектор открытоговыходного транзистора интегрального элемента,Для надежного закрытия ключевого транзистора необходимо, чтобы во всем диапазонетемператур управляющее напряжение базаэмиттер было приложено в направлении, запираюцтем переход, т. е. необходимо, чтобы на374743 Предмет изобретения Составитель О. Федорова Редактор Е. Кравцова Тсхред Л. ГрачеваКорректор О. Усоваказ 247/902 Изд.340 Тираж 780НИИПИ Комитета по делам изобретений и открытий при СовеМосква, Ж, Раушская наб., д, 415 ПодписноеМинистров СССР Тип. Харьк,. пред. Патент пряжение источника смещения Е подключенного к эмиттеру ключевого...

Номер патента: 374744

Опубликовано: 01.01.1973

Авторы: Арутюнов, Джагаров

МПК: H03K 3/286

Метки: динамический, триггер

...Выходная информация переносится лучом света б.5 В качестве фотоприемников можно использовать фотодиоды, фоторезисторы и другие, а в качестве источника света - управляемый светодиод из-за его малой инерционности.Триггер работает следующим образом.1 С При подаче на фотоприемник 1 светового импульса его сопротивление резко падает, что приводит к появлению в цепи электрического импульса, который, пройдя линию задержки 2, поступает на источник света 3, вызывая его 15 вспышку. Свет источника света по линии фо.тонной связи вновь попадает на фотоприемник 1, процесс повторяетсяТаким образом, источник света 3 периодически посылает по линии фотонной связи световые импульсы с паузой, равной времени задержки линии задерики 2, и длительностью,...

Номер патента: 374745

Опубликовано: 01.01.1973

Автор: Авторы

МПК: H03K 19/16

Метки: логический, универсальный, элемент

...клеммы 1 и 2, На каждуюиз них подается токовый импульс только в том случае, если на данном входе должна быть логическая единица, На клеммы 3 и 4 подаются сдвинутые относительно друг друга так О товые импульсы.Для реализации любой из шестнадцати логических функций необходимо клеммы 5 - 8 в определенном сочетании соединить со входом 9 импульсного усилителя 10, а его выход 11 - б с одним из входов следующего элемента,Токовье импульсы на входные клеммы элемента подаются одновременно с тактовыми импульсами, поступающими на клемму 3. При любом сочетании двоичной информации на 20 входных клеммах элемента перемагнцчиваетсчодин ферритовый сердечник. Наведенный в его выходной обмотке импульс не проходит на вход импульсного усилителя. Прп...

Номер патента: 374746

Опубликовано: 01.01.1973

Автор: Хуршуд

МПК: H03K 19/21

Метки: двойных, детекторов, истинных, сигналов, совпадений, счетчик

...элементавход которого связан непосредственмирователем 2. Регистраторы 7 ицены к выходам элементов 8 и 4,0 венпо.Сформированные сигналы детекторов поступают на каналы элемента отбора совпа.дений. Один из трех разветвленных сигналозформирователя 2 (канала) после прохожде 5 ния линии задержки 5 вновь возвращается насвой же канал совпадения через второй входлогической схемы ИЛИ б. Таким образомосуществляется отбор элемента 8 истинныхсовпадений и удвоенного числа случайных0 совпадений, т. е. Л,=богис, + 2 аОдновременно после разветвления третийимпульс от формирователя 2 поступает навход двукратного элемента 4. На второй входэлемента 4 поступают сигналы совпадений от5 элемента 3.Таким образом, сигнал о2 может дать совпадения в эс теми,...

Номер патента: 374747

Опубликовано: 01.01.1973

Автор: Автор

МПК: H03K 23/64

Метки: деления, следования, частоты

...19) для случая когда коэффициенты деления делителей 1 и 2 равны трем, т. е.а=а = 3, коэффициент а, делителя 3 равен 15 единице.Пусть в начальный момент времени на выходах делителей 1 и 2 появились импульсы, Выходной импульс делителя 2 запускает делитель 3, Через один период входной частоты 20 на сбросовый вход делителя 3 от источника8 импульсов поступает импульс, который сбрасывает делитель 3 в исходное нулевое состояние. Выходной импульс делителя 3 сбрасывает в нулевое состояние делитель 2, 25 па выходе которого снова появляетсяимпульс. Следующий импульс на выходе делителя 2 появляется через три периода входной частоты (снова запущен делитель 3). Таким образом, на выходе делителя Зо 2 появляются непериодические последователь374747...

Номер патента: 374748

Опубликовано: 01.01.1973

Авторы: Гольдин, Кухаренко, Мулыгин

МПК: H03K 23/54

Метки: кольцевое, пересчетное

...положительное,смещение. Включается ток через нагрузку 6 в первой ячейке. Первый входной импульс распре деляется на вход тиристора второй ячейки.Диоды схемы ИЛИ 18 заперты. Включается ток через напрузку б во второй ячейке.После включения транзистора и тиристора второй ячейки диод 23 схемы ИЛИ 17 от- ЗО крывается и переключает ток базы транзистоКорректор Е. Сапунов Редактор Е. Кравцова Заказ 250/900 Изд. М 351 Тираж 780 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий прн Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Тип. Харьк. фил, пред. Патент ра ячейки 1 во вторую ячейку. Этот транзистор закрывается и выключает ток нагрузки в первой ячейке. Второй входной импульс аналогично включает ток через нагрузку в третьей...

Номер патента: 374749

Опубликовано: 01.01.1973

Автор: Институт

МПК: H03K 23/78

Метки: суммирующий, счетчик

...чертеже представлена схема суммирующего счетчика. Она содержит оптоэлектронные триггеры 1, - 1 со счетным входом; фоторезпсторы 2, - 2, 3, - 3.4, - 4.,; 15 электролюминесцентные конденсаторы 51 --- 5., и б 1 -- б.1; клеммы 7 и 8 для подачи синусоидальных колебаний; оптический вход 9.Оптоэлектронные триггеры 1, - 1 включены параллельно, Пары фоторезисторов 2, - 3 2, - 32, - Зо 1 являются оптическими входами триггеров, а выходами - электролюминесцентные копденсаторы 55 о, 5.т . В параллель к выходам каждого триггера подключены электролюминесцентные конденсаторы б, - бп последовательно с фо.торезисторами 3, - 3.1 и 4, - 4 пПредположим, что возбуждение электролюминесцентных51 - 5.1 соответствует 1, а от30 Таким образом, первый световой...

Номер патента: 374750

Опубликовано: 01.01.1973

Авторы: Заводий, Подлинное, Шанин, Шкир

МПК: H03K 23/78

Метки: 374750

...соединены с выходом блока синхронизации, а выходы подключены к установочным входам счетчика-делителя.Однако в таких делителях наблюдается поразрядное накопление задержки при переносе, что при большом диапазоне изменения управляемого коэффициента деления или большой разрядности самого делителя резко ограничивает его быстродействие.Наличие поразрядной задержки при носе приводит также к наложению импу коррекции с очередным входным импул эталонной частоты, а следовательно, к в работе делителя.Предложенный делитель отличается тем, что для повышения быстродействия и надежности в работе в предложенном делителе счетчик-делитель выполнен по схеме с информационными и буферными разрядами. Выходы информационных разрядов счетчика-деликаждый...
