Формирователь импульсов

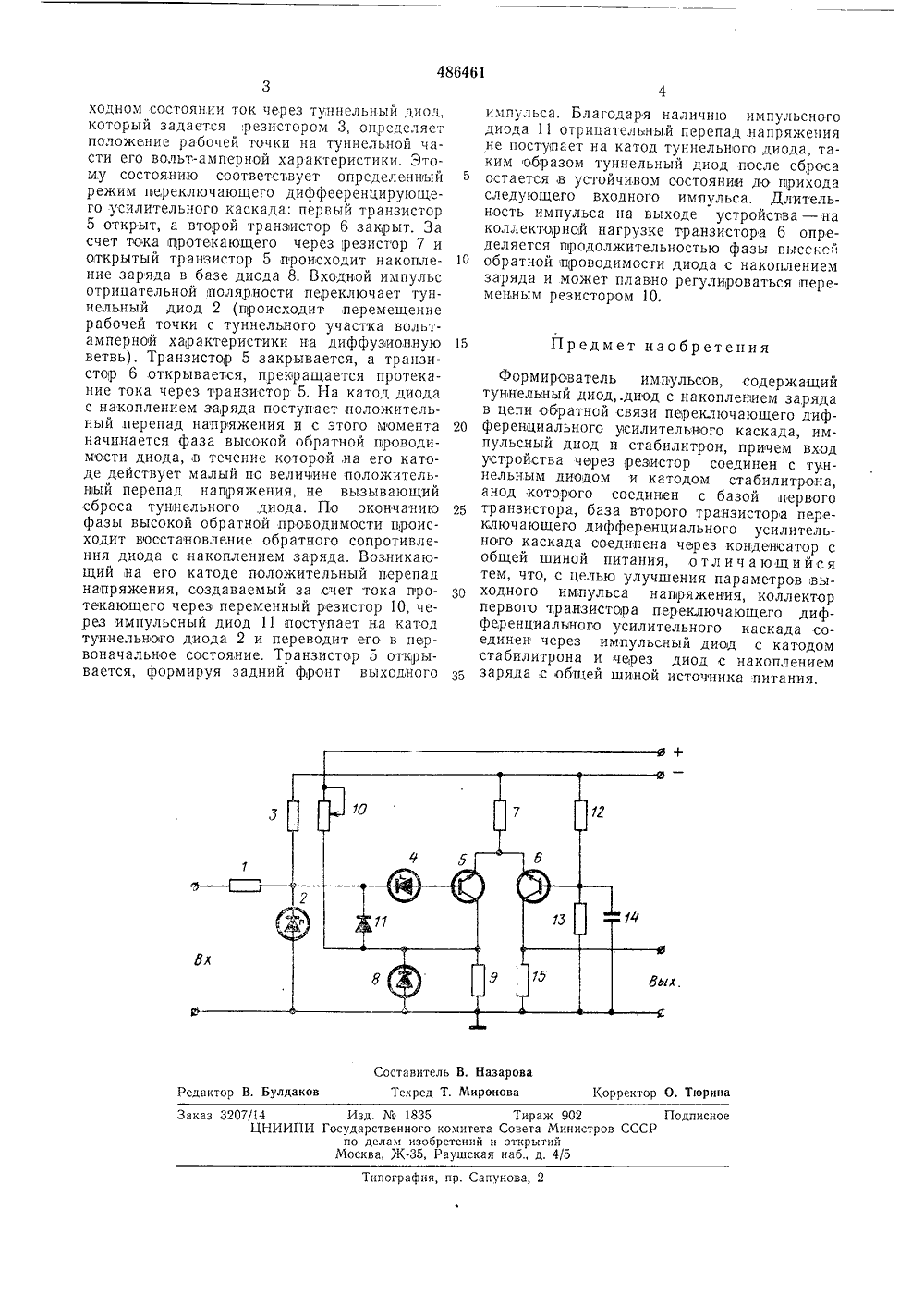

ОПИСАНИЕ ИЗОБРЕТЕНИЯ 1 п 486461 СОюз Советсних Социалстинесних оо.ог.х),. Кл. Н 03 с 3157Н 031 с 3/315 Заявлено 17,12.73 (21) 1977222/26-21 единением заявк с пр Государственньа комтеСовета Министров СССР Приор тет 53) УДК 621 373 088.8)Опубликовано 30.09.75. Бюллетень Хе Дата опубликования описания ЗО.Х 11. по делам изобретений и отхритиЙ75 2) Авторыизобретения1) Заявитель П. Федоров и И, 3. Резницкий Научно-исследовательскии инстиэлектроники и автоматики при Томск Революции и ордена Трудового Красногоинституте им. С, М т ядерноим ордена ОЗнамениКирова изики,тябрьскойпол итехническо(54) ФОРМИРОВАТЕЛЬ ИМПУЛЬС сится к обласи может быт устройств нан лительной и р 61) Дополнительное к авт Изобретение отно ти полупроводниковой техники ь использовано при создании осекундного диапазона в вычис адиоизмерительной технике,Известен формирователь импульсов, содержащий туннельный диод, диод с накоплением заряда в цепи обратной связи переключающего дифференциального усилительного каскада, импульсный диод и стабилитрон, причем вход устройства через резистор соединен с туннельным диодом и катодом стабилитрона, анод которого соединен с базой первого транзистора, база второго транзистора переключающего дифференциального у 1 силительного каскада соединена через конденсатор с общей шиной питания.Наличие разделительных конденсаторов в цепи обратной связи делают такой формирователь частотнозависимым, а также не позволяет добиться фронтов выходных импульсов меньше единиц наносекунд.Цель изобретения - улучшение параметров выходного импульса напуяжения.Эта цель достигается за счет того, что коллекто 1 р первого транзистора переключающего дифференциального усилительного каскада соединен через импульсный диод с катодом стабилитрона, а через диод с накоплением заряда с общей шиной источника питания. Схема формирователя прямоугольных импульсов изображена на чертеже.Формирователь импульсов содержит резистор 1, соединенный с туннельным диодом 2, 5 связанный с источником напряжения черезрезистор 3. Через кремниевый стабилитрон 4 туннельный диод связан с базой первого транзистора 5 переключающего дифференциального усилительного каскада, составленно- О го из транзисторов 5 и 6, эмиттеры этих транзисторов соединены и связаны с источником напряжения через, резистор 7. В коллектор транзистора 5 включен диод 8 с накоплением заряда, зашунтированный резистором 9, до полнительный источник напряжения подключен к диоду с накоплением заряда через переменный резистор 10, туннельный диод и кремниевый стабилитрон связаны через импульсный диод 11 с катодом диода с накоп- О лением заряда. В базе транзистора 6 стоитделитель напряжения, составленный из резисторов 12 и 13, резистор 13 зашунтирован конденсатором 14, один конец которого соединен с базой транзистора 6, а второй с общей 5 шиной. В коллекторе транзистора 6 находится сопротивление нагрузки - резистор 15.Работает формирователь следующим образом.Входной отрицательный импульс поступае 30 на туннельный диод 2 через резистор 1. В ис486461 15 оставитель В. НазароваТекред Т. Миронова Корректор О, Тюрина Редактор В. Булдако Изд.1835 Тираж 902 осударственного комитета Совета Министров ССС по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Заказ 3207/14ЦНИИПИ дписное Типография, пр. Сапунова ходном состоянии ток через туннельный диод, который задается резистором 3, определяет положение рабочей точки на туннельной части его вольт-амперной характеристики. Этому состоянию соответствует определенный режим переключающего диффееренцирующего усилительного каскада; первый транзистор 5 открыт, а второй транзистор 6 закрыт. За счет тока протекающего через резистор 7 и открытый транзистор 5 происходит накопление заряда в базе диода 8. Входной импульс отрицательной полярности переключает туннельный диод 2 (происходит перемещение рабочей точки с туннельного участка вольтамперной характеристики на диффузионную ветвь). Транзистор 5 закрывается, а транзистор 6 открывается, прекращается протекание тока через транзистор 5. На катод диода с накоплением заряда поступает положительный перепад напряжения и с этого момента начинается фаза высокой обратной проводимости диода, в течение которой,на его катоде действует малый по величание положительный перепад напряжения, не вызывающий сброса туннельного диода. По окончанию фазы высокой обратной проводимости происходит восстановление обратного сопротивления диода с накоплением заряда. Возникающий на его катоде положительный перепад напряжения, создаваемый за,счет тока протекающего через переменный резистор 10, через импульсный диод 11 поступает на катод туннельного диода 2 и переводит его в первоначальное состояние. Транзистор 5 откуывается, формируя задний фронт выходного импульса, Благодаря наличию импульсного диода 11 отрицательный перепад напряжения не поступает на катод туннельного диода, таким образом туннельный диод после сброса остается в устойчивом состояниями до ирихода следующего входного импульса, Длительность импул.ьса на выходе устройства - на коллекторной нагрузке транзистора 6 определяется продолжительностыо фазы высской 10 обратной проводимости диода с накоплениемзаряда и может плавно регулироваться переменным резистором 10. Предмет изобретения Формирователь импульсов, содержащийтуннельный диод,.диод с накоплением заряда в цепи обратной связи переключающего диф ференциального усилительного каскада, импульсный диод и стабилитрон, причем вход устройства через резистор соединен с туннельным диодом и катодом стабилитрона, анод которого соединен с базой первого 25 транзистора, база второго транзистора переключающего дифференциального усилитель,ного каскада ооединена через конденсатор с общей шиной питания, отличающийся тем, что, с целью улучшения параметров выходного импульса напряжения, коллектор первого транзистора переключающего дифференциального усилительного каскада соединен через импульсный диомед с катодом стабилитрона и через диод с накоплением заряда с общей шиной источника питания.
