H03K — Импульсная техника

Номер патента: 523514

Опубликовано: 30.07.1976

Автор: Бархударян

МПК: H03K 3/284

Метки: одновибратор

...11 и 12 являются коллекторными сопротивлениями транзисторов 1 и 2, а резистор 13 включен в обратную связь между коллектором транзистора 2 и базой транзистора 1.Цепь запуска состоит из содержащей конденсатор 14 и резистор 15 дифференцирующей цепочки и диода 16.В исходном состоянии, до поступления запускающего импульса на базу транзистора 1, транзистор 2 открыт до насыщения. В его базовой цепи протекает ток, определяемый напряжением питания +Е величиной резистора 5, диода 10 и резисторов 9 и 11. Бла; - даря малой величине падения напряжения на транзисторе 2 в режиме насыщения транзистор 1 удерживается в закрытом состоянии.Запускающий импульс положительной полярности через цепь запуска поступает на523514 обеспечивается исключение...

Номер патента: 523515

Опубликовано: 30.07.1976

Авторы: Плужников, Хайрюзов

МПК: H03K 3/42

Метки: оптоэлектронный, триггер

...не освещены,Запускающий импульс источника света освещает фоторезисторы 4, 5, 9, уменьшая ихсопротивления,Ток через элементы 1 и 2 возрастает, и спустя некоторое время, обусловленное инерционностью фоторезисторов 4, 5 и элементов 1,2, загораются элементы 1, 2 одновременно,освещая фоторезисторы 6, 8, сопротивлениекоторых уменьшается, но элемент 3 не загорается. Элемент 3 может загореться, если освещен один из фоторезисторов 6 или 8, таккак ток в этом случае течет через освещенный фоторезистор и электролюминесцентныйэлемент 3.После прекращения действия запускающего импульса света элемент 1 продолжает светиться за счет обратной оптической связи сфоторезистором 4, а элемент 2 гасится благодаря возрастанию сопротивления...

Номер патента: 523516

Опубликовано: 30.07.1976

Автор: Мачульский

МПК: H03K 3/72

Метки: генератор, модулированного, сигнала, частотно-импульсного

...4, а выход канала 6, подключен через сумматор 1 к выходу фор мирователя одиночных импульсов 3.Второй вход канала задержки 6 соединен с выходом сумматора 1. Каналы задержки 6 - 6 выполнены в виде последовательно соединенных триггеров 7, - 7 и счетчиков 8 - 8 соответственно.Генератор частотно-импульсного модулированного сигнала работает следующим образом.В исходном состоянии триггеры 7, - 7 каналов 6 - 6 находятся в основном устойчивом состоянии, в котором выходное напряжение каждого триггера запрещает счет поступающих на вход счетчика соответствующего канала импульсов генератора 2.При подаче импульса от генератора запуска (на схеме не показан) импульс генератора 2 через сумматор 1 поступает на запускающий вход триггера 7, и на один из...

Номер патента: 523517

Опубликовано: 30.07.1976

Авторы: Беляков, Журавлев, Кислицын

МПК: H03K 4/06

Метки: генератор, ждущий, импульсов, треугольной, формы

...интегратора 2 с его выходом (вход и выход операционного усилителя), при этом интегрирующий конденсатор интегратора полностью разряжен, и на выходе интегратора напряжение равно нулю.С приходом запускающего импульса триггер 7 перебрасывается в единичное состояние. На выходе триггера 7 появляется потенциал, который поступает на элемент ИЛИ 4, и он размыкает стробирующий ключ 3. Одновременно этот же потенциал включает первый коммутирующий ключ блока 1, который подает на вход интегратора 2 положительное напряжение. При этом начинается заряд конденсатора интегратора 2, который формирует передний фронт импульса. Благодаря применению в интеграторе операционного усилителя с большим коэффициентом, генерируемое напряжение имеет высокую...

Номер патента: 523518

Опубликовано: 30.07.1976

Авторы: Иванова, Силина

МПК: H03K 5/00

Метки: импульсов, разностной, формирования, частоты

...4. Кроме того, устройство содержит элемент НЕ 5, вход которого соединен с первым входом первоо триггера 1 и с вторым входом первого элемента И 2, а выход элемента НЕ 5 подключен к второму входу второго элемента И 4, 15 при этом второй вход первого триггера 1 соединен с вторым входом второго триггера Ы.Предлагаемое устройство работает следующим образом.Импульсы последовательности(фиг, 2) 20 поступают на входы триггеров 1 и 3 и устанавливают их в состояние, при котором схемы И 2 и 4 закрыты. Импульс последовательности , (фиг. 2) по переднему фронту меняет состояние триггера 1 и поступает на 25 один из входов первой схемы И 2 непосредственно и через схему НЕ 5 - на один из входов второй схемы И 4. На выходе первой схемы И 2 сигнал...

Номер патента: 523519

Опубликовано: 30.07.1976

Автор: Шервуд

МПК: H03K 5/01

Метки: калиброванного, сигнала, формирователь

...18, выход которого через согласующий резистор 19 подключен к резистору-смесителю 20 сглаживающего фильтра 21, который через подстроечные резисторы 22, 23, 24 соединен с второй, четвертой, пятой и седьмой выходными шинами диодной матрицы, Выход фильтра низких частот 21 соединен с эмиттерным повторителем 25, выход которого подключен к выходу 26 формирователя калиброванного сигнала.Формирователь калиброванного сигнала работает следующим образом.Положительные полуволны выпрямленного диодами 2, 3 сину соидального напряжения поступают одновременно на формирователь тактовых импульсов 6 и на вторую, шестую и восьмую питаюшие шины диодной матрицы 12. Положительные полуволны выпрямленного диодами 4, 5 напряжения поступают одновременно...

Номер патента: 523520

Опубликовано: 30.07.1976

Авторы: Ибрагимов, Кушелев

МПК: H03K 5/01

Метки: импульсных, сигналов, формирователь

...13 с обмотками 14 и 15 в коллекторных цепях транзисторов 9 и 10 соответственно и диффевен циальные цепи 16 и 17.Работает устройство следующим образом.При помощи дешифратора 2 проводится выборка одного числа посредством подачи положительного сигнала на общую точку обмоток 2 О 4 и 5 выбранных трансформаторов 3. Подвоздействием этого сигнала диоды 6,смещаются в непрямом направлении, а транзисторы 9 и 10 переходят в активную область. Рабочая точка транзисторов определяется параметра ми элементов дифференциальных цепей и резисторами 8.В случае отсутствия пассивного элемента 7и импульса тока в кодовом, проводе 1 результирующий сигнал на выходе дифференциаль ного усилителя 11 равен нулю, так как при523520 Составитель Е. Ври Техред...

Номер патента: 523521

Опубликовано: 30.07.1976

Автор: Турченков

МПК: H03K 5/13

Метки: выход, импульса, п-го, пропуска

...синхронизацией выходного импульса по времени с входным импульсом.Известны устройства пропуска на выходи-го импульса, содержащие делитель частотыи клапан, один вход которого соединен с источником входных импульсов.Однако эти устройства не могут пропускатьна выход импульсы большой длительности ине могут производить селекцию и-го импульса при изменяющейся частоте генераторавходных импульсов.Цель изобретения - расширение функциональных возможностей устройства пропускана выход и-го импульса,Эта цель достигается тем, что устройствосодержит интегратор, выход которого соединен с другим входом клапана, вход - с выходом делителя частоты, а выход клапана 20соединен с входами перевода делителя частоты и интегратора в исходное состояние,На выходе...

Номер патента: 523524

Опубликовано: 30.07.1976

Авторы: Гажиенко, Карвецкий, Коровяков, Шлифер

МПК: H03K 7/02

Метки: импульсный, модулятор

...источника25 питания 1, и импульс на нагрузке 4 отсутствует.В момент отпирания разрядного элемента 6его сопротивление резко снижается, напряжение накопителя 3 прикладывается к нагрузке30 4, и в цепи нагрузка 4 - накопитель 3 - разЗаказ 17924 Изд.1547 Тираж 1029 Подписное ЦНИИПИ Государственного комитста Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Рау 1 нская наб., д. 4/5Типография, пр. Саюиова, 2 рядный элемент б возникает разрядньш ток. При этом напряжение наковштеля 8 распределяется между разрядным элементом 6 и нагрузкой 4 пропорционально их сопротивлениям.Так как триод с защитноЙ сеткой (разрядный элемент 6) ооладаст явно выраженной пентодной характеристикой, любое изменение сопротивления...

Номер патента: 523525

Опубликовано: 30.07.1976

Авторы: Суворов, Цытович

МПК: H03K 7/08

Метки: аналогового, длительность, импульсов, сигнала

...4, ной компаратор 5, датчик 6 аналоговог нала.Устройство работает следующим образом. О Последовательно включенные интегратор 1и основной релейный элемент 2, обхваченные обратной связью через резистор 3, образуют автоколебательный контур, Напряжение на выходе основного релейного элемента 2 прел ставляет собой прямоугольные нмпульсы равной амплитуды и различной полярности. Частота автоколебаний,постоянна, т. е. этот контур вьвполняет функции опорного генератора периодического напряжения прямоугольной О формы.Дополнительный релевный элемент 4 формирует периодическое напряжение прямоугольной формы и управляется пилообразным напряжением с выхода интегратора 1.25 Датчик 6 аналогового сигнала, включенныймежду входом и выходом дополнительного...

Номер патента: 524307

Опубликовано: 05.08.1976

Автор: Мельников

МПК: H03K 3/281

Метки: мультивибратор, управляемый

...напряжение смешения ца клемме 7, 30При наля цш упраииюшего напряжения Оу ца клемме 13 это управляющее напряжение прикладывается через диод 19 к ре эистору 18 и действует в запирающем направлении для транзистора 14. И этом слу- З 5 чаеУ =У -Уу г О15 6,При поступлении запускающего импульса иа вход 21 в момент времени 1 (фиг. 2) конденсатор 4 подключается через отхры-: тый импульсом транзистор 2 к базе тран-.; зистора 1. Транзистор 1 запирается на время разряда конденсатора 4. На фиг. 2 кривая А разряда соответствует максималь ному значению управляющего напряженияО . При этом О = О, время разряда и, следовательно, время задержки максималы но и равно. , (фиг, 2).р (кс фВ момент времени т, конденсатор, 4 раз" ряжается до нуля, транзистор 1...

Номер патента: 524308

Опубликовано: 05.08.1976

Автор: Вайсер

МПК: H03K 3/284

Метки: мультивибратор

...между точками соединения онденсаторов с анодами стабилитронов и иной напряжения коллвкторного питания,Работает мультивибратор следующим образом, Пусть транзистор 1 открыт, конденсатор 5 разряжается по цепи: эмиттер-коллектор транзистора 1, стабилитрон 3, резистор 11, По мере разряда конденсатора б запирающее напряжение на баэв транзисто.2 уменьшается до нуля, транзистор 2 открывается, а транзистор 1 запирается.В момент эапирания транзистора 1 на пряжение на его базе равно разности между напряжением источника питания, до которого заряжен конденсатор 6, и напряжениемменьше сопротивления резистора ХО, чтообусловливаетуменьшение фронта формируемого импульса,3 Формула изобретения Мультивибратор на дрейфовых р-И -ртранзисторах, содержаший...

Номер патента: 524309

Опубликовано: 05.08.1976

Авторы: Алексанян, Добкин, Иванов, Сиверс

МПК: H03K 3/57

Метки: гармонических, генератор, колебаний

...подключена катушка индуктивности.На чертеже изображена принципиальнаясхема генератора,Схема включает тиристэры 1, 2, шунтированные последовательнэ соединенными синдуктивностями 3, 4 диодами 5, 6, коммутирующие емкость 7 и индуктивности 8, 9,трансформатор 10 и нагрузку 1 1.Генератор действует следующим образом,Тиристоры 1, 2 включаются поочередновляющими импульсами, частота которыхе выше частоты генерируемых колебаПри включении тиристора 1 в верхнемплече схемы происходит колебательный за524309 ности. Составитель Э. ГялинскаяТехред И. Ковач Корректор А, Лакида Редактор Б. Федотов Заказ 4995/432 Тираж 1029 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская...

Номер патента: 524310

Опубликовано: 05.08.1976

Авторы: Быданов, Корнеев

МПК: H03K 3/72

Метки: дискретного, умножения, частоты

...подается на потенциальные входы 8-11 элементов И 3 (вход 8 соответствует старшему разряду, вход 11 - младшему) .Если разрешаюший потенциал подаетсятолько на вход 11 элемента И 3, на им- рпульсный вход которого поступает умножаемая частота, представляющая собой равноскважный прямоугольный сигнал, на выходахпоследнего и элемента ИЛИ 7 появляютсяузкие импульсы, соответствующие отрица- рОтельным фронтам умножаемой частоты (умножение на единицу).На выходе первого удвоителя частоты 1по каждому фронту (отрицательному и положительному) умножаемой частоты формируется импульс длительностью в четверть периода умножаемой частоты.При наличии разрешаюшего потенциала(ф 1 ф) на входе 10 элемента И 3 на выходах последнего и элемента ИЛИ 7 за один...

Номер патента: 524311

Опубликовано: 05.08.1976

Авторы: Каспин, Талинский

МПК: H03K 4/50

Метки: выходного, генератор, запоминанием, значений, линейно-изменяющегося, сигнала, текущих

...открывающие разрядный ключ 4, через который конденсатор 1 разряжается донулевого значения напряжения,С конденсатора 1 пилообразное напряжение положительной полярности поступает навход буферного каскада 5 на полевом транзисторе, представляющего собой истоковыйповторитель.С выхода каскада 5 пилообразное напряжение положительной полярности поступает 5 на неинвертируюший вход операционного усилитепя 14, С выхода усилителя 14 снимается линейно-изменяющееся напряжение, полярность которого определяется величинойи полярностью напряжения смешения, пода ваемого на инвертируюший вход этого усилителя с делителя напряжения 15, При наличии на инвертируюшем входе усилителя14 нулевого или некоторого отрицательногонапряжения смешения с его выхода...

Номер патента: 524312

Опубликовано: 05.08.1976

Авторы: Вьютнов, Трушкин

МПК: H03K 5/13

Метки: задержки, импульсов

...03 к5/13, заявл, 04.05. 70 г., опубл. 21.04.72 г.,бюлл,14,рядно подключены ко входам схем сравнения кодоь 31 - 3, реверсивный счетчик 4, распределитель входных сигналов 5, один из выходов которого подсоединен к переключателю сложения или вычитания 6 реверсивного счетчика 4, ключи 7, сумматор 8, регистры 9 - 9 .Первые входы сумматора 8 через ключи 7, управляемые входйым сигналом, соединены с поразрядными выходами счетчика 2, Ю вторые входы - с выходами реверсивного счетчика 4, выходы сумматора связаны с информационными входами регистров 9 -9, выходы которых поразрядно соединены с соответствующими входами схем сравнения 15 кодов 3 - 3. При этом разрешающие входы регистров 9 - 9 п подключены к соответствующим выходам распределителя входных...

Номер патента: 524317

Опубликовано: 05.08.1976

Авторы: Бакай, Рейзин

МПК: H03K 17/04

Метки: двухступенчатый, коммутатор

...устройства.В предлагаемый коммутатор введено Ыр элементов И, первые входы которых соединены с п выходами первого дешифратора первой ступени, вторые входы - с р выходами дешифратора второй ступени, а выход каждого избр элементов И подключен к одному из соответствующих вторых входов каждого из р комму.татора первой ступени.Блок схема у.стройства представлена на Коммутатортп выходами, ддешифратор втоми, элементыпервой ступениступени 6.Каждый выхс однигл из вхоа вторые входьшифратора втор25 Работает ко524317 10 Составитель Д. ЗахароваРедактор Б. Федотов Техред И, Ковач Корректор А. Лакида Заказ 4995/432 Тираж 1029 Подписное БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж,...

Номер патента: 524318

Опубликовано: 05.08.1976

Авторы: Гребенник, Лифарь, Могилевский

МПК: H03K 17/56

Метки: постоянного, прерыватель

...енения выключателя, так ка ретьего тиристора соедиервого, а катод диода сетвертого тиристора,524318 ЭО При включенном прерывателе тиристор1 включен схемой управления, и через этоттиристор и нагрузку 7, имеющую в общемслучае активно-индуктивный характер, проходит постоянный ток. Тиристоры 2 и 4 5заперты, а конденсатор остается запряженным,При отключении тока снимается сигналуправления с тиристора 1 и включаютсятиристоры 2 и 4. Под действием заряженного конденсатора тиристор 1 запирается,и ток переходит в цепь из тиристоров 2и 4 и конденсатора,Конденсатор под действием напряже -ния сети и индуктивности нагрузки 7 и источника питания перезаряжается до напряжения противоположной полярности.Когда напряжение на конденсаторе превышает...

Номер патента: 524319

Опубликовано: 05.08.1976

Авторы: Аванесов, Белоусов, Побегайло

МПК: H03K 17/66

Метки: реверсирования

...ключи в закрытом состо б янии в течение промежутка времени, определяемого положением коммутирующих устройств 8 и 9. Ключи 16 - 21 в это время открыты и пропускают импульсы от блоков формирования управляющих импульсов 34 - З 36 на управляющие электроды тиристоров 22 и 24, 26 и 28, 30 и 32 соответственно. Эти тиристоры открываются, и ток протекает по контуру: вторичная обмотка силового трансформатора фазы А, тиристор 24, 5 токовая шина 43, нагрузка 41, датчик плотности тока 40, токовая шина 44, тиристор 26 или 30 в зависимости от разности напряжений в фазах, обмотка фазы В или С.Аналогично ток протекает и в других двух фазах, причем за один полупериод напряжение в одной из фаз дважды достигает максимума вследствие возникновения...

Номер патента: 524320

Опубликовано: 05.08.1976

Авторы: Печенко, Попов

МПК: H03K 23/00

Метки: делитель, управляемый, частоты

...которого подключены к выходу устройства записи обратного кода 2, а выход соединен с выходом устройства. Выход счетчика импульсов соединен также со входом триггера 3 через НЕ и с его шиной сброса через элемент задержки 6. Выход триггера 3 подключен к одному из входов элемента И 4, второй вход которого через элемент НЕ 5 соединен с выходом счетчика импульсов 1, а выход подключен к управляющему входу устройства записи обратного кода 2, информационный вход которого соединен с шиной 8.Работает двигатель частоты следующим образом.30По шине 8 в устройство записи обратного кода 2 в определенный момент времени поступает обратный код коэффициента деления делителя, Этот код хранится в устройстве 2 до тех пор, пока по шине 8 не поступит новый...

Номер патента: 524323

Опубликовано: 05.08.1976

Авторы: Великолуг, Рыбакин

МПК: H03K 29/00

Метки: счетчик, фазоимпульсный

...заключается в следуюп.ем.Пусть в фазоимлульсном счетчике записана информация о трех поступивших на его вход счетных импульсах, При этом на 35 выходе синхронизатора 10 установлен низкий потенциал, благодаря чему элементы "И" 12, 13 заперты, а элемент фЗапретф 8 подготовлен для пропуска импульсов с ключа на вход блока сброса 7. Триггер 9 на ходится в нулевом состоянии, что обеспечивает запирание элементов "И" 11 и 16;соответственно запрещаются появление импульсов перенос:; на выходе 18 и подача импульсов на нулевой вход триггера 15 45 синхронизатора 10.После окончания зарядных процессов в емкостном накопителе на выходе ключа 5 формируется отрицательный импульс, который, пройдя через элемент фЗапрет 8 и 50 блок сброса 7, появляется на...

Номер патента: 475930

Опубликовано: 05.08.1976

Авторы: Александров, Тропина

МПК: H03K 3/30

Метки: мультивибратор, транзиситорный

...заряжается до йапряжения 1, блиЬ- кого половине напряжения источника Е /2, если его начальное напряжение меньшеэтой1 величины, Действительно, в момент, кактолько транзистор 1 отпирается, и напряжение на конденсаторе 4 меньше напряжения на конденсаторе 3 и напряжения на первичной обмотке 6 (и, следовательно, на обмотке 15), то отпирается диод 14 и конденсатор 4 получает короткий импульс тока, доводя- Збщий напряжение на нем до величины Е/2.Таким образом, в любом режиме мультивибратора заряд конденсатора начинается с фиксированного напряжения, величина которого не может быть меньше Е/2. Поэтому в одном из конденсаторов не может происходить уменьшение от периода к периодуЖ ,фго напряжения вследствие асимметрии мультйвибратора или нагрузки,...

Номер патента: 480347

Опубликовано: 05.08.1976

Автор: Александров

МПК: H03K 17/60

Метки: ключ, транзисторный

...коллектором ксвободным входным электродам (в данномслучае к базам) транзисторов 1 через раз 1 делительные диоды 5 и 6,Диод 7 подключен к выводу конденсаторане соединенному с транзистором 1. Встречно-параллепьно диоду подключен вход вспомогательного транзистора 4,ЗО Принцип действия транзисторного ключа(фиг.1 и 2) заключается в следующем,При подаче положительного сигнала набазу коммутирующего транзистора 1 последний отпирается. Одновременно через диИ од 7 подзаряжается конденсатор 3. ВспоСоставитель А Ледюкинед А. Демьянова Корректор Б. Юги Редактор Б,фед Заказ 4982/43ЦНИИП Тираж 1029 Подписное И Государственного комитета Совета Министров СССР по делам изобретений и открытий113035, Москва, Ж 35, Раушская наб, д.4/5 илиад ППП фПатентф...

Номер патента: 375035

Опубликовано: 05.08.1976

Авторы: Иванюшкин, Федоровский

МПК: H03K 3/26

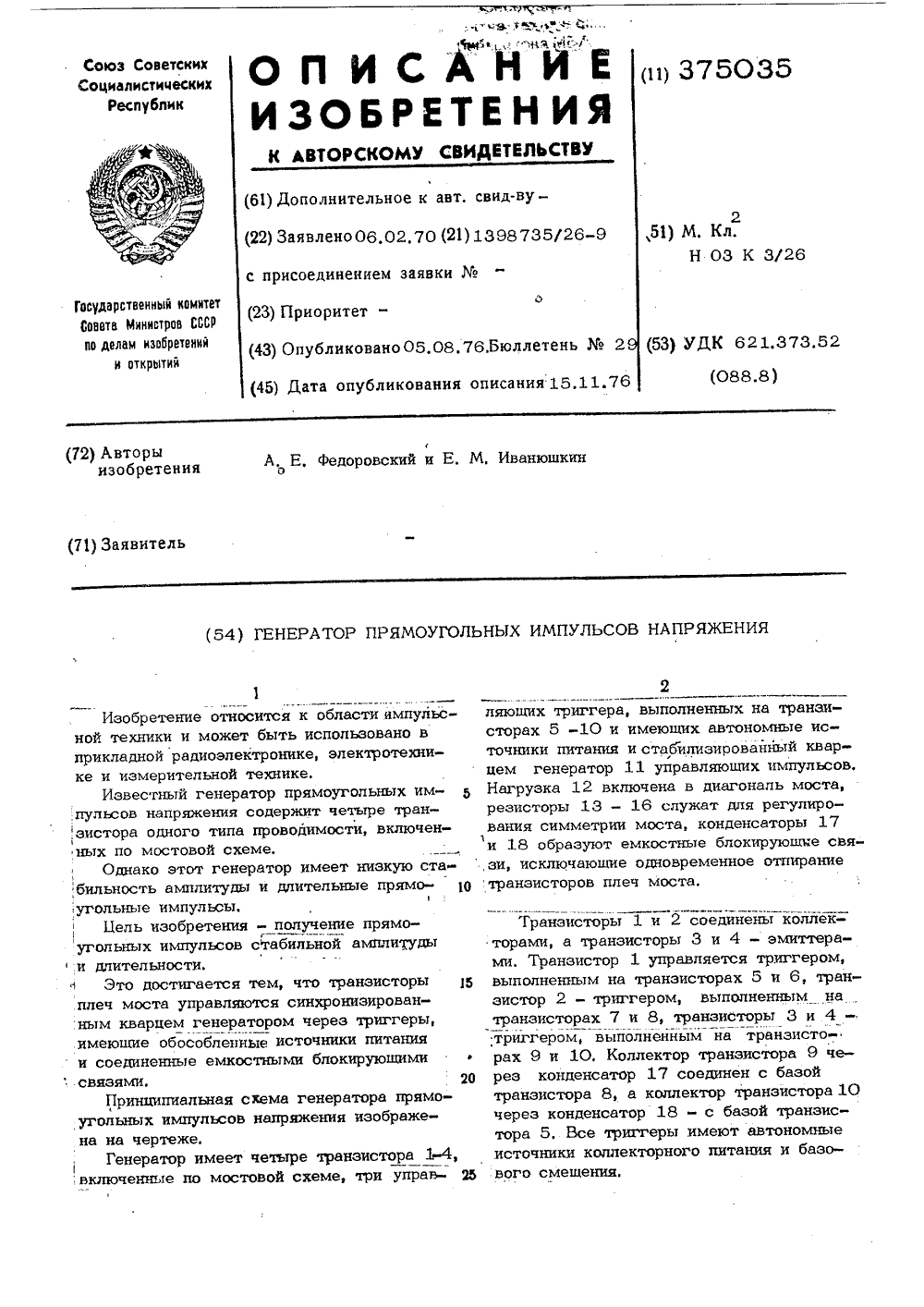

Метки: генератор, импульсов, прямоугольных

...равенства тоа в нагрузке, протекающего в направлени ,от точки А к точке В и в направлении пр ,тивоположном указанному при перемене на.правления срабатывания триггеров, транзисторы моста выбираются с одинаковым прямым сопротивл ием по постоянному то куе Положительный синхроимпульс с генер тора 11 управляющих импульсов поступа на базы транзистора 9 и 10 Эмиттернобазовые переходы транзисторов 1 - 4 включены последовательно в амиттерные цепи транзисторов 6, 7, 9 и 10 триггеров так, что при отпирании этих транзис торов отпирается соответствующий транзистор моста. Конденсаторы 17 и 18 включены так, что исключают одновременное отпирание транзисторов одной ветви моста.Пусть например, транзисторы 2 и 4 открыты, а 1 и 3 - закрыты, При поступлении...

Номер патента: 525223

Опубликовано: 15.08.1976

Автор: Неклюдов

МПК: G05F 1/20, H02P 13/06, H03K 17/567 ...

Метки: ключом, нагрузкой, переключения, тиристорным, трансформаторов

...отвода 6 можно осуществить закрытие тиристора 1 путем от- ЬФкрытия тиристора 3, Аналогично закрытиетиристора 2 можно осуществить при поло-:жительном потенциале отвода 5, если включить тиристор 4, а закрытие тиристора 3 -при отрицательном потенциале отвода 6, 6 О если вклочить тиристор 3., и закрытиетиристора 4 -при положительном потенциале отвода 6, если включить тиристор 2.В выбранном исходном состоянии триггер 25 находится в таком положении, когда,на выходе п 1 имеется сигнал 1. С этоговыхода единичный сигнал поступает на выход 10 логического блока и далее - на входусилителя 8, С двух гальванически развязиных выхсдов этого усилителя сигнал поступает на управляющие электроды тиристоров 1, 2;,поддерживая открытое состояниеэтих т 1...

Номер патента: 525231

Опубликовано: 15.08.1976

Авторы: Белкин, Корневич, Королев

МПК: H03K 3/64

Метки: генератор, импульсов

...сьт=1 т,-т,):г 3. 2Через время 2 Т разность фаз станет2Т 2 равной 2 ЬТ и т. д., а через время г7(при условии - г - целое число) сновадтстанет равной нулю.Прямоугольные импульсные сигналы типа меандр задающих генераторов 1 и 2, формируют импульсы со скважностью Ц = 2, поэтому в момент формирования фронта (для определенности положительного) в течение времени.=пТг триггер устанавливается в состояние "1, а в течение второй половины периода - в состояние О . В моменты вРемени .=пТг, (где й = 0,1,г)дт при формировании положительного фронта сигнала с задаюшего генератора 2 на входе Дт - триггера действует сигнал задающего генератора 2, находящегося в состоянии логической "единицы, оставаясь в этом состоянии во все последующие моменты...

Номер патента: 525232

Опубликовано: 15.08.1976

Автор: Алехин

МПК: H03K 3/64

Метки: апериодической, импульсов, последовательности, формирования

...делителя 2 частоты, выходы которого соединены с входом делителя 3 частоты и с первыми входами элементов И 4-6, подкгпоченных. выходами к входам элемента ИЛИ 7, и селектор 8.Первые входы матричного нс.рохлю гамаля.9 соединены с выходамн салене Й, Вто628232,Эр.рые входы матричного пореключателя Й Прц-ключены к выходам делителя 3 частоты, авыходы матричного переключателя 9 - квторым входам элементов И 4 ба ВУстройство для формировании апериодичдской последовательности импульсов работает ,следуюшим образом.Частота, колебаний опорного генератора,1 понижается Пепитепяыя частоты 2 и 3 ао фзначения, равного требуемому интервалумежду частотами дискретных составляющих спектра.1.Каждый из делителей частоты 2,и 3 выполнен с несколькими...

Номер патента: 525233

Опубликовано: 15.08.1976

Автор: Паско

МПК: H03K 3/72

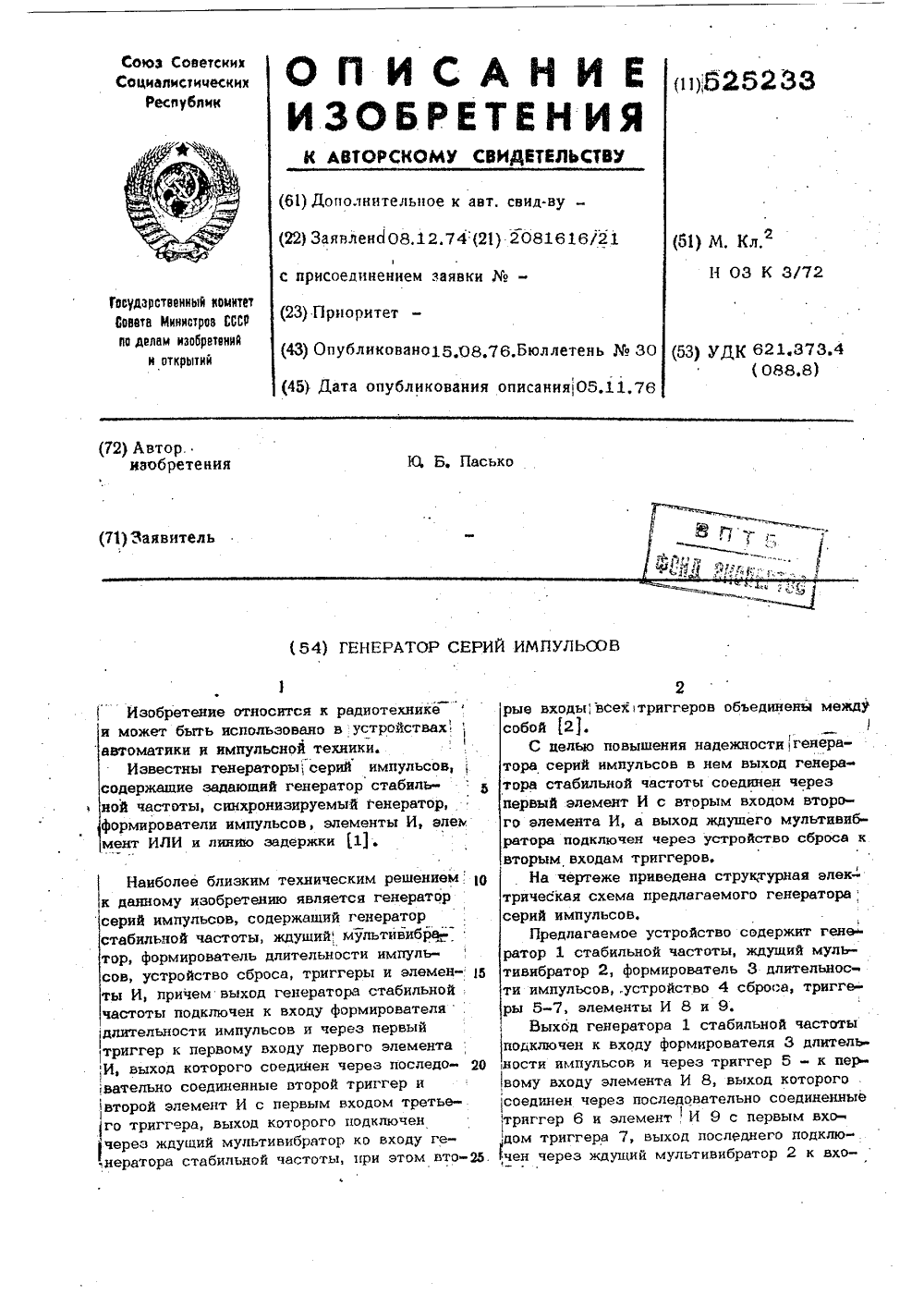

Метки: генератор, импульсов, серий

...элемент И 8 с вторым вхо-6дом элемента И 9, а выход ждущего мультивибратора подключен через устройствосброса 4 к вторым входам, триггеров 5-7.Генератор серий импульсов работает сле-,дующим образом, 10При включении питания на выходегене-,ратора 1 стабильной, частоты появляетсяимпульс, а триггеры 5-7 устанавливаютсяв исходное состояние, при котором на ихвыходах напряжение отсутствует, Заднимфронтом первого импульса на выходе генератора 1 стабильной частоты происходитопрокидывание триггера 5, на выходе кото-рого появляется сигнал, поступающий навход элемента И 8, По окончании прохожде1 20ния первого импульса от генератора 1 ста-,бильной частоты на выходе элемента И 8сигнал отсутствует и появляется лишь сприходом следующего импульса...

Номер патента: 525234

Опубликовано: 15.08.1976

Автор: Грехнев

МПК: H03K 5/01

Метки: импульсов, стробируемый, формирователь

...клемме 8присутствует сигнал, равный логическомунулю, а на клемму Э поступают сигналытактовой частоты. На выходах элементов10 и 11 - логический нуль, на выходахэлементов 12, 13, 4 и 6 и инвертора 7 -логическая единица, а на выходе элементаИ-НЕ 5 вырабатываются импульсы, инвертированные по отношению к постуцаюшим25на клемму 9 тактовым импульсам.При появлении на клемме 8 сигнала,равного логической единице, на выходеэлемента И-НЕ по окончании действия тактового импульса появится сигнал, равныйлогическому ну до, который поступает навходы элементов 10 и 5, Следовательно,на выходах элементов 10 и 5 находитсясигнал, равный логической единице, С прихоЭбдом сигнала тактовой частоты на выходеэлемента 12 появляется сигнал, равныйлогическому нулю,...

Номер патента: 525235

Опубликовано: 15.08.1976

Автор: Каллиников

МПК: H03K 5/01

Метки: импульсов, следования, умножения, частоты

...и при увеличении периода входной частоты вдвое по сравнению с минимальным периодом он достигает величины 1 млкс При этом на соответствующем выходе дешифратора 13 появляется сигнал, о которому блок управления 14 вырабатывает два сигнала (сначала сигнал направления сдвига, а затем сигнал сдвига), поступающие на входы реверсивного регистра 11 в делителе частоты 9, Сигнал сдвига сдвигает влево единицу, предварительно записанную в реверсивном регистре 1 1, и коэффициент деления делители частоты 9 увеличивается вдвое и становится равным М 2.В результате этого уорная частотыуменьшается вдвое о= ,и на вход суммирующего счетчика 7 начинают поступать импульсы с частотой = Я. вдвое меньшей,2 Кчем ь предыдущем такте. Соответственно,и блок...
