Формирователь биполярных импульсов
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 485543
Авторы: Мнацаканов, Николаев
Текст

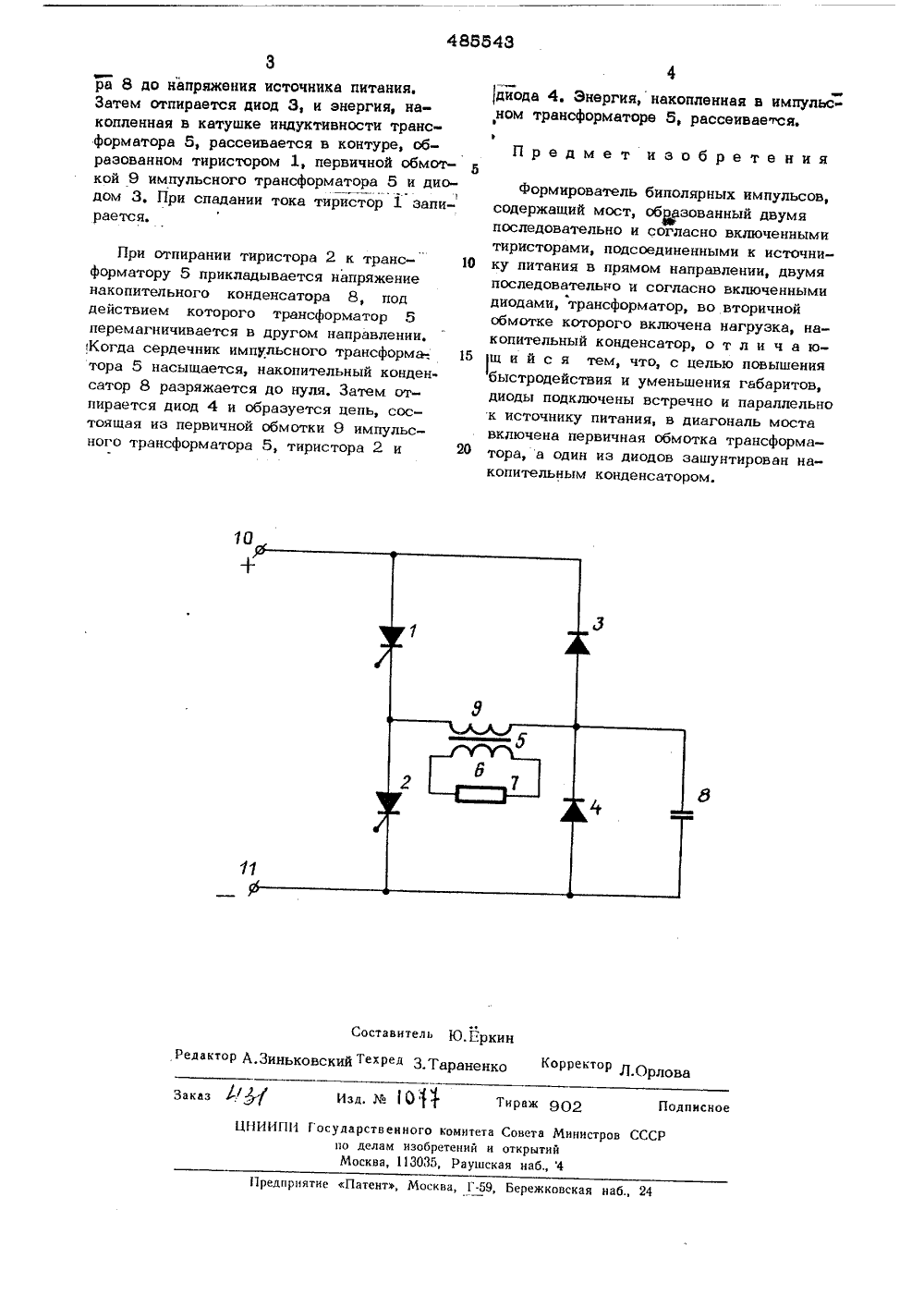

ОП ИСАНИЕИЗОБРЕТЕН ИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз СоветскихСоциалистицескихе"еспубпик(51) М. Кл.Н 03 к 3/02 Н 02 гл 7/52 Н 01 р 13/00 5.73 (21) 1 заявки5442/2 6-2 с присоединени (23) Приоритет Государственный комнт Соввта Мнннстроа ССС по делам нзобрвтеннйи открытий о 25.09.7,1 коваиия оп(43) Опубликован (45) Дата опубл юллетень 35 ания 02,02,76 УДК62 1,37 3.43 1.(71) Заявител сесоюзный науч сследовательский институт вагоностроен ФОРМИРОВАТЕЛЬ БИПОЛЯРНЫХ ИМПУЛЬСО тся к радиотехнике вано в преобразоваИзобретение относи и может быть использ тельных установках,Известен формирова пульсов, содержащий м двумя последовательно тель биполярных имост, образованныйи согласно включен оединенным м направл к исии,ключейными тиристорами, гочнику питания в двумя последователь ными диодами, тран обмотке которого вкл но и согласно торичиой , нак(ь рматор, во чена нагру арактеритвием и я повышениба итов ыстродействия и уменьшение га р стройства.Для Ътого диоды подключены встречно и араллельно к источнику питания, в диагоаль моста включена первичная обмотка рансформатора, а один из диодов зашунтиован накопительным конденсатором,На чертеже приведена принципиальная лектрическая схема формирователя. абот Прапряжение тся к первичнсформатора пительного исто ной При конд пуль ,коре ем им исходит ус- конденсатопительный конденсатор.Однако известное устройствозуется недостаточным быстродеимеет большие габариты.Целью изобретения являетс формирователь биполярных импульсовсодержит мост, образованный двумя последовательно и согласно включенными тиристорами 1, 2, подсоединенными к источникупитания в прямом направлении, двумя последовательно и согласно включенными диодами 3, 4, трансформатором 5, во вторичной обмотке 6 которого включен. нагрузка 7, накопительный конденсатор 8,1 О Диоды 3 и 4 включены встречно и параллельно к источнику питания, В диагональ моставключена первичная обмотка 9 трансформатора 5. Диод 4 зашунтирован накопительным конденсатором 8.15 Источник питания подключен к выводам10 и 11,ф пульсов ормирователь биполярных имает следующим образом.и отпирании тиристора 1 нника питания прикладываеобмотке 9 импульсного траэтом происходит заряд паконсатора 8. Вслед за насыщного трансформатора 5 проный заряд накопительного10 20 Составитель 10 т;реда"оР А.Зиньковский Техред З тарКорр Заказ Х краж 902 сн 1 ИИПИ Государственного комитета Совета Минист по делам изобретений и открытий Москва, 113035, Раушская наб., 4 едприятие Патент, Москва, Г 59, Бережковская наб.,ра 8 до напряжения источника питания.Затем отпирается диод 3, и анергия, накопленная в катушке индуктивности трансформатора 5, рассеивается в контуре, образованном тиристором 1, первичной обмоткой 9 импульсного трансформатора 5 и диодом 3, При спадании тока тиристор 1 запирается. При отпирании тиристора 2 к трансформатору 5 прикладывается напряжение накопительного конденсатора 8, под действием которого трансформатор 5 перемагничивается в другом направлении, Когда сердечник импульсного трансформа; тора 5 насыщается, накопительный конденсатор 8 разряжается до нуля. Затем отпирается диод 4 и образуется цепь, состоящая из первичной обмотки 9 импульсного трансформатора 5, тиристора 2 и диода 4. Энергия, накопленная в импулы:ном трансформаторе 5, рассеивается.Ф Предмет изобретения формирователь биполярных импульсов содержащий мост, обрзованный двумя последовательно и согласно включенными тиристорами, подсоединенными к источнику питания в прямом направлении, двумя последовательно и согласно включенными диодами, трансформатор, во вторичной обмотке которого включена нагрузка, накопительный конденсатор, о т л и ч а ющ и й с я тем, что, с целью повышения быстродействия и уменьшения габаритов, диоды подключены встречно и параллельно к источнику питания, в диагональ моста включена первичная обмотка трансформатора, а один из диодов зашунтирован накопительным конденсатором.
СмотретьЗаявка
1915442, 11.05.1973
ВСЕСОЮЗНЫЙ НАУЧНО-ИССЛЕДОВАТЕЛЬСКИЙ ИНСТИТУТ ВАГОНОСТРОЕНИЯ
МНАЦАКАНОВ ВАЛЕРИЙ АЛЕКСАНДРОВИЧ, НИКОЛАЕВ АЛЕКСАНДР ГЕННАДИЕВИЧ
МПК / Метки
МПК: H03K 3/02
Метки: биполярных, импульсов, формирователь
Опубликовано: 25.09.1975
Код ссылки
<a href="https://patents.su/2-485543-formirovatel-bipolyarnykh-impulsov.html" target="_blank" rel="follow" title="База патентов СССР">Формирователь биполярных импульсов</a>
