H03K — Импульсная техника

Номер патента: 349081

Опубликовано: 01.01.1972

Авторы: Асланов, Батурина

МПК: H03K 3/26

Метки: генератор, транзисторный

Номер патента: 349082

Опубликовано: 01.01.1972

Авторы: Казаков, Моргунов

МПК: H03K 3/282

Метки: мультивибратор

...3 и 4 практически не иг ние заряда кона напряжение, к , увеличивается. . При У,.пр-Е,к нулю, а наЧастота колебаатриваемом реЕ и сопротиврают роли. За - обеспечение высоковв широком диапазоне ается она тем, что в ибраторе свободные выов подсоединены к иснапряжения,На чертеже изображена схема предлагаемого устройства.Мультивибратор состоит из двух транзисторов 1 и 2, коллекторных сопротивлений 3 и 4, базовых времязадающих цепей, состоящих из сопротивлений 5, б и конденсаторов 7, 8, двух фиксирующих диодов 9 и 10, Мультивибратор питается от источника с напряжением +Е, через делитель на сопротивлениях 11 - 13. Напряжение смещения, равное Утпр, снимается с эмиттерного повторителя, собранного на транзисторе 14, нагрузкой которого являе...

Номер патента: 349083

Опубликовано: 01.01.1972

Автор: Семенов

МПК: H03K 3/284

Метки: ждущий, мультивибратор

...управляет эмиттерный повторитель на транзисторе 4, к базе которого подключен конденсатор 5, связанный через резистор б и диод 7 с коллектором нормально от- ЗО крытого транзистора. В исходном состоянии транзисторы 2 и 3 открыты, а эмиттерный повторитель на транзисторе 4 закрыт. С приходом запускающего импульса транзистор 2 запирается, конденсатор 5 заряжается по цепи: источник питания - резистор 8 - диод 7 - резистор б. По окончании импульса мультивибратора конденсатор 5 разряжается через резистор 9 и вход транзистора 4, Если до прихода следующего импульса конденсатор не успеет полностью разрядиться, отрицательное напряжение с выхода эмиттерного повторителя на транзисторе 4 подается на базу дополнительного транзистора 3, который...

Номер патента: 349084

Опубликовано: 01.01.1972

Авторы: Зубик, Музюкин

МПК: H03K 3/284

Метки: одновибратор

...коллекторный резистор выходного транзистора одновибратора подключен к минусовой шине источника питания через коллекторно-эмиттерный переход дополнительно введенного транзистора и-р и типа, база которого подсоединена к общей точке резистивного делителя напряжения, являющегося коллекторной нагрузкой выходного транзистора одновибратора. ст Предлагаемый одновибратор относится к устройствам импульсной техники; может использоваться в системах телемеханики, в измерительной и вычислительной технике.Известны одновибраторы на двух транзис торах р-и-р типа.Цель изобретения - повышение устойчивости устройства к помехам и уменьшение выходного сопротивления, Достигается она тем, что коллекторный резистор выходного трап зистора...

Номер патента: 349085

Опубликовано: 01.01.1972

Автор: Мишин

МПК: H03K 3/353

Метки: моп-транзисторах, триггер

...что в каждое плечо предлагаемого триггера включены дополнительные на грузочные транзисторы, затворы которых подключены к противоположным входам триггера, а стоки объединены и подключены к шине питания через управляющий транзистор, затвор которого соединен с первым управляю щим входом триггера, а затворы нагрузочных транзисторов соединены со вторым управляющим входом.На чертеже представлена принципиальная электрическая схема устройства. 20Триггер на МОП-транзисторах 1 - 10 содержит вход 11 управления установкой в нуль и единицу, противоположные входы 12 и 13, выходы 14 и 15, первый и второй управляющие входы 1 б и 17 соответственно и 25 шину питания 18. Транзисторы 1 - 3 образуют схему И - НЕ установки в нуль и единицу. Стоки...

Номер патента: 349086

Опубликовано: 01.01.1972

Авторы: Крылов, Московский

МПК: H03K 3/286

Метки: 349086

...питания. Одна цепь включает в себя источник постоянного 10 напряжения Е, резисторы 7 и диоды 8 обратной связи, и предназначена для обеспечения двустабильного состояния триггера в процессе хранения информации. Поскольку мощность в режиме хранения информации не от бирается в нагрузку, величину напряженияисточника Е следует подбирать наименьшей, а сопротивление резисторов 7 - наибольшим.Так обеспечивается малая величина потребляемой триггером мощности в процессе хра нения информации. Наличие диодов 8 в цепиобратной связи обуславливает возможность управления схемой по базам транзисторов 2, 3. Вторая цепь коллекторного питания включает в себя источник напряжения сигналов 25 опроса Е резисторы б, с которых снимаетсявыходное импульсное...

Номер патента: 349087

Опубликовано: 01.01.1972

Автор: Зайцев

МПК: H03K 3/30

Метки: триггерное

...К, базовой Б и выходной В) дополнительные обмотки Д с числом витков большим, чем у базовых обмоток Б.Пусть в исходный момент времени работает правый блокинг-генератор на транзисторе 4. Импульсы напряжения с дополнительной обмотки его трансформатора через диод б заряжают хронизующий конденсатор 11 до напряжения значительно большего, чем напряжение, до которого он заряжался бы от базовой обмотки Б трансформатора 1 при условии генерации левой части схемы (с фиг. 2 д). В результате конденсатор 11 не успевает перезарядиться до напряжения противоположной полярности, а транзистор 3 остается закрытым напряжением приложенным к его базе плюсом через обратное сопротивление диода 7.В таком состоянии схема может находиться неопределенно долго....

Номер патента: 349088

Опубликовано: 01.01.1972

Авторы: Вшола, Сухомлинов

МПК: H03K 3/29

Метки: многофазный, мультивибратор

...и формирователи 21 - 2 пр ных импульсов с коллекторной нагрузкой.Коллектор закрытого в статическом состоянии транзистора 3 подключен к аноду диода 4, катод которого соединен с коллектором 5 транзистора 5 формирователя 2 ьВ исходном состоянии транзисторы всехформирователей открыты, а на коллекторе транзистора 3 напряжение примерно равно напряжению источника питания б.10 С приходом запускающего импульса срабатывает мультивибратор 1, в формирователе 21 запирается транзистор, а конденсатор 7 начинает заряжаться через резистор 8 до величины переключения дпнистора 9, после 15 чего формирователь 2, возвращается в исходное состояние.Таким образом, на базе транзистора 5 формирователя 2, относительно эмиттера имеется запирающее напряжение с...

Номер патента: 349089

Опубликовано: 01.01.1972

Авторы: Голубев, Ларионов

МПК: H03K 3/30

Метки: генератор, импульсов, серий

...2 с тремя обмотками 81 - Зз, конденсаторы 4, 5 и резисторы 6 - 8. Последовательно с обмоткой 8 положительной обратной связи включена цепочка из двух встречно-параллельно соединенных диодов 9, 10, а обмотка Зз отрицательной обратной связи подсоединена к общей точке соединения конденсатора 4 и резистора 8 через последовательно соединенные резистор 6 и конденсатор 5.При отсутствии управляющего импульса отрицательная обратная связь в устройстве является преобладающей, так как динамическое сопротивление диодов 9 и 10, стоящих в цепи положительной обратной связи, велико,С приходом управляющего импульса любой полярности и во время его действия динамическое сопротивление одного из диодов 9 или 10 резко уменьшается и положительная...

Номер патента: 349090

Опубликовано: 01.01.1972

МПК: H03K 3/30

Метки: »«диоткаа, аштйо, ордин, тгхйгойд1

...что в предлагаемом генераторе параллельно коллекторной обмотке включена цепочка из последовательно соединенных стабилитрона, шунтированного конденсатором, и диода, к аноду которого включена дополнительная обмотка, расположенная на общем магнитопроводе.На чертеже приведена принципиальная схема предлагаемого устройства.Предлагаемый генератор содержит транзисторы 1 и 2, ЕС-контур ударного возбуждения 3, трансформатор 4, диод 5, стабилитрон 6, конденсатор 7 и дополнительную обмотку 8.Работает генератор следующим образом. Прямоугольные импульсы тока, формируемые в результате блокинг.процесса в генераторе, воздействует на ЕС-контур 3, включенный в цепь эмиттера транзистора 1.5 Чтобы получить колебательный процесс в1,С-контуре на более высоких...

Номер патента: 349091

Опубликовано: 01.01.1972

Авторы: Иванов, Кор

МПК: H03K 3/335

Метки: генератор, импульсов

...из последовательно соединенных первичной обмотки 10 трансформатора 9 и дополнительного диода 11. Катод тиристорно 8 подключен к общей точке соединения анодов диодов 1 и 2, анод тиристора 8 - к общей точке соединения катодов диодов 8 и 11, а управляющий электрод - к аноду диодаЗ.В отрицательный период источника сетево"го напряжения 12 конденсатор 7 заряжается через открытые диоды 4, 1 и резистор б до напряжения с 1,. Тиристор 8 заперт, так как 10 диод 3 отсекает ток в цепи управляющегоэлектрода. Величина напряжения зависит от резистора 6 и определяется параметрами тиристора. В положительный полупериод сетевого напряжения, когда в цепи управляю щего электрода тиристора 8 становится равентоку спрямления, тиристор 8 отпирается и...

Номер патента: 349092

Опубликовано: 01.01.1972

Автор: Никитенко

МПК: H03K 3/72

Метки: удвоитель, цифровой, частоты

...задающего генератора 2/"1.5 При включении напряжения питания генератор 5 генерирует частоту, близкую к /., Синхронизация этого генератора с задающим производится через конденсатор 2, который вместе с внутренним сопротивлением схемы 10 совпадения 8 образует дифференцирующуюцепь, постоянная времени которой равна половине периода частоты . Когда на выходе генератора 1 нуль, то конденсатор 2 заряжается через внутреннее сопротивление схемы 15 совпадения 8, на входе которой будет нуль, ана выходе инвертора б - единица. После того как конденсатор 2 зарядится, на работу генератора 5 он влияния не оказывает.При появлении на выходе генератора 1 20 единицы конденсатор 2 начинает разряжатьсячерез диод 3 и выходное сопротивление генератора 1....

Номер патента: 349093

Опубликовано: 01.01.1972

Автор: Лебедев

МПК: H03K 5/01

Метки: двухполярного, однополярный, преобразования, сигнала

...к базе транзистора относительно его эмиттера и равным сумме падений напряжения на 5 разделительных диодах 3, 4, Когда напряжение в точке 9 соединения разделительных диодов достигнет значения напряжения смещения, то диод 3 запирается, потенциал на базе транзистора 1 становится равным сме щению, но транзистор 1 не открывается, таккак потенциал его эмиттера меньше потенциала базы на величину падения напряжения на диоде 4.Когда напряжение на входе устройства 15 возрастает на величину падения напряженияна диоде 4, транзистор 1 отпирается и формирует выходной сигнал.Таким образом, обеспечивается защита отдействия сигналов помех положительной по лярности, и в этом случае транзисторный усилитель работает по схеме с общей базой.При...

Номер патента: 349094

Опубликовано: 01.01.1972

Автор: Атаманов

МПК: H03K 19/08, H03K 5/01

Метки: импульсов, логическое, совпадения, формирования

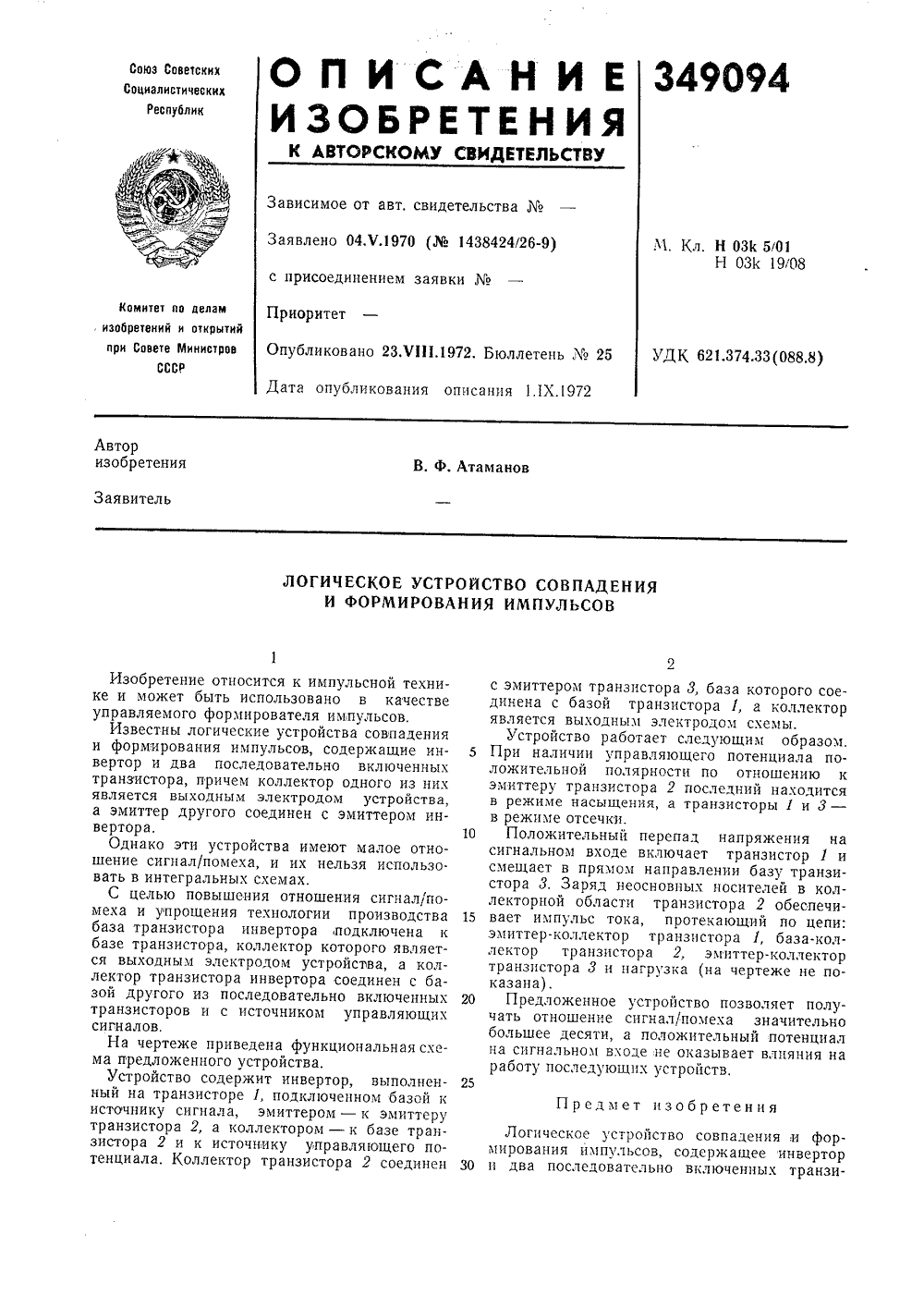

...влияния на работу последующих устройств.25 Логическое устройство совпадения,и формирования импульсов, содержащее инвертор и два последовательно включенных транзиИзобретение относится к импульсной технике и может быть использовано в качестве управляемого формирователя импульсов,Известны логические устройства совпадения и формирования импульсов, содержащие инвертор и два последовательно включенных транзистора, причем коллектор одного из них является выходным электродом устройства, а эмиттер другого соединен с эмиттером инвертора.Однако эти устройства имеют малое отношение сигнал/помеха, и их нельзя использовать в интегральных схемах.С целью повышения отношения сигнал/помеха и упрощения технологии производства база транзистора инвертора...

Номер патента: 349095

Опубликовано: 01.01.1972

Авторы: Блио, Всесоюзный, Лысенко, Научно

МПК: H03K 5/04

Метки: импульсов, расширитель

...транзистор 2 противопо типа проводимости, конденсатор 3, в транзистор 4, стабилитрон 5, диод б,ры 7 - 17, источники 18 и 19 соответственно питания и смещения.При отсутствии входных импульсов транзисторы 1, 2 и 4 закрыты. Стабилцтрон 5 от крыт в прямом направлении разностью токов 1. транзисторов 2 и 4 и тока через резистор 15. Конденсатор 3 почти полцостью разряжен, токи через резисторы 12 и 13 практически отсутствуют.10 При появлении входного импульса отрицательного напряжения транзисторы 1 и 2 открываются. Коллекторный ток последнего протекает через ограничительный резистор 11 и далее по двум путям - через резистор 14 в 15 базу транзистора 4 и через конденсатор 3,резисторы 12 и 13 - к нулевому проводу.Благодаря этому выходной сигнал...

Номер патента: 349096

Опубликовано: 01.01.1972

Авторы: Какаулин, Назаров

МПК: G01R 31/08, H03K 5/19

Метки: кабеле, обнаружения, обрывов

...1 усилителя. Резистор 3 может отсутствовать, если входное сопротивление потребигеля сиг нала селектора того же порядка, что и сопро 1 ивление резистора 3 (500 в 10 ом),Работает устройство следующим образом(см, фиг. 1).В исходном состоянии, до передачи сигнала 15 по кабелю, транзистор 2 не запитан, так кактранзистор 1 закрыт, а в кабеле запасенной энергии еще нет. Г 1 ри передаче сигнала по кабелю транзистор 1 открывается, но транзистор 2 до прихода отраженного импульса остается за крытым, так как на его базе относительноэмиттера действует запирающее напряжение УЗяп определяемое падением напряжения на внутреннем сопротивлении транзистора 1. Это сопротивление выполняет роль сопротивлечия 25 отрицательной обратной связи в...

Номер патента: 349097

Опубликовано: 01.01.1972

Автор: Мусин

МПК: H03K 5/13

Метки: временного, двух, импульсных, разделения, сигналов

...формирователь 2 первого сигнала по длительности те, равной или большей суммы длительности процессов записи и считывания; формирователь 3 по длительпостп т, второго сигнала, сопровождающеговходцую информацию; ццвертор 4, схема совпадеция 5, схема 6 задержки ца время а ьбольшее или равное времени переключения5 триггера 7 (мецьше 1 мксек); триггер 7,Устройство работает следующим образом,Первый сигнал формируется по длительности т 2 и после инвертирования поступает иасхему совпадения 5. При поступлении второго10 сигналя триггер 7 перебрасывается.Далее, после задержки ца ть второй сигналформируется по длительности т, и поступаетца схему совпадения 5.Во время поступления первого сигнала за 15 прещается второп сигнал. Сигнал, выделенцый схемой...

Номер патента: 349098

Опубликовано: 01.01.1972

Автор: Уан

МПК: H03K 7/04

Метки: фазосдвигающее

...чертеже представлена принципиальная электрическая схема устройства.Устройство содержит дроссели 1 и 2 с ограничивающими первичными и выходными обмотками, соответственно 3 4, и 3 45, и 5 ь б, и б диодами 78, и 7 ь 8 резистор 9, выходной трансформатор 10 и транзисторы 11 и 12. Обмотки 5, и 5 е дросселей подключены последовательно через резистор 9 к коллекторам транзисторов 11 и 12, а обмотки 3 4, и 3 ь 4, соответственно через диоды 7 8 и 7 8 е - к источнику постоянного напряжения.5 В зависимости от требуемых закона сдвигафаз и количества выходных сигналов возможно любое сочетание подключения первичных обмоток дросселей 1 и 2: и последовательное, и параллельное, и смешанное.10 Величина напряжения на обмотке 3, времязадающего дросселя 1...

Номер патента: 349104

Опубликовано: 01.01.1972

Автор: Денисенко

МПК: H03K 17/62

Метки: коммутатор, электронный

...и диодный ключ.Длительность коммутирующих импульсов грубо задается параметрами трансформатора 1, а точно подстраивается потоком смещения его сердечника с,помощью обмотки смещения и сопротивления 2. Собственная частота генерации блокинг-генератора немного меньше частоты опроса одного звена. Дифференцирующая цепь, состоящая из конденсатора 3 и сопротивления 4, предназначена для синхронизации работы блокинг-генератора.Ключ выполнен на диодах 5. При отсутствии коммутирующего импульса оба диода отперты за счет тока смещения, задаваемого со. противлением б. В это время коммутируемый автотрансформатор 7 закорочен. Потоки от тока смещения в нем взаимно уничтожаются и не сбивают его работу. Поток от сигнала349104 Предмет изобретения Составитель...

Номер патента: 349105

Опубликовано: 01.01.1972

МПК: H03K 17/68

Метки: 349105

...1 перестает перемагничиваться, и напряжение на первичной обмотке 3,вторичной обмотке б, обмотке управления 920 падает до нуля. Источник б оказывается подключенным к первичной обмотке 4 трансформатора 2. Выходное напряжение на клеммах 8равно сумме напряжений, подаваемых во вторичную обмотку 6 трансформатора 1 и вто 25 ричную обмотку 7 трансформатора 2, Так какпри открытом транзисторе 11 напряжение навторичной обмотке трансформатора 1 близкок нулю, то напряжение на клеммах 8 равнонапряжению на вторичной обмотке 7 транс 30 форматора 2. При другом состоянии управ349105 Предмет и зоб ретения Составитель А. Туляковактор Б. Федотов Техред Л, Богданова Корректор Г. Запорож Заказ 2649/7 Изд.1169 Тираж 406 ПодписноЦНИИПИ Комитета по...

Номер патента: 349106

Опубликовано: 01.01.1972

Авторы: Володин, Мальцев, Матвеенко, Свидзинский, Стафеев

МПК: H03K 19/02

Метки: библио-ткаустройство, всесоюзная, птмтнп

...цепи А, Б,К для аналогичных устройств. На расстоянии от четырех до шести диффузионных длин от прибора 4 (фиг. 2) и не менее восьми диффузионных длин - от остальных раоположен прибор 13, являющийся выходным. Для расширения логических возможностей один из выходных приборов, например, прибор 4, подключен через последовательно соединенные резисторы 14 и 15 к шине У. с отстающим тактом тактового источника, питания. К общей точке резисторов 14 и 15,проводниками подключены входные цепи а, б,к для аналогичных устройств.Предлагаемое устройство работает следующим образом. Если все входные цепи А, Б,К разомкнуты, прибор 1 под действием импульсов включается и модулирует вольтампер ную характеристику .прибора 2, который при наличии импульса...

Номер патента: 349107

Опубликовано: 01.01.1972

Авторы: Ильин, Иовлев

МПК: H03K 23/66

Метки: деления, импульсов, коэффициентом, последовательности, регулируемым

...- получение дробногокоэффициента деления, Достигается это тем,что в предлагаемое устройство введена схема задержки, вход которой связан со входомсчетчика, а выход - со входом схемы запрета, запрещающий вход которой соединен с выходом схемы сравнения.На чертеже представлена блок-схема устройства,Устройство содержит схему задержки 1,счетчик 2, схему сравнения т, управляющийрегистр 4, схему 5 задания кода управления,схему запрета б и шину сброса 7 счетчика. 2Вход устройства подключен ко входам схемы задержки 1 и счетчика 2, потенциальныевыходы которого соединены со схемой сравнения 8. Выход схемы задержки соединен совходом схемы запрета б, запрещающий вход 3 которой соединен с выходом схемы сравнения 3,Входная последовательность...

Номер патента: 349108

Опубликовано: 01.01.1972

Авторы: Двойниш, Иоффе

МПК: H03K 23/76

Метки: импульсов, индицируемый, накопительный, счетчик

...на чертеже, где обозначено: 1 - генератор досчета с выкодом 2, 3 - распределитель опорной фазы сигналов, 4 - десятцчцые накопительные ячейки, 5 - каскады записи накопительных ячеек, 6 - 15 - ячейки распределителя, 16 - 25 - катоды индикаторных ламп, 26 - индикаторные газоразрядные лампы, 27 в источник высокого напряжения, 28, 29 - диоды, 30 - транзисторы накопительных ячеек, 31 - коллекторные оомотки сердечников накоительнык ячеек, 32 - аноды индикаторных ламп,Счетчик работает следующим образом.Генератор досчета 1 одновременно посылает сигналы с выхода 2 в распределитель опорной фазы сигналов 3 и каскады записи 5 десятичных накопительных ячеек 4. Под действием этик сигналов ячейки 6 - 15 распределителя, каждая из которык соединена с...

Номер патента: 349342

Опубликовано: 01.01.1972

Авторы: Ерёменко, Мыцык

МПК: G01R 23/00, H03K 5/01

Метки: последовательности, формирования

...8 синусоидальных колебаний частоты г через выпрямитель 4 и фильтр 5 от источника другого сигнала частоты ьЗнакопостоянные сигналы с разными периодами повторения сравнивают по модулю в устройстве б суммирования и подают в противофазе на нуль-органы 7 и 8 так, что один из них срабатывает при положительной полярности сигнала, а другой - при отрицательной. Для фиксацпп моментов равенства экстремальных значений используют дополнительные устройства 9 и 10 фиксации максимумов и устройства 11 и 12 фиксации минимумов. Импульсы с выхода устройств 10 и 12 управляют триггером И, который подает на устройства запрета 14 и 15 знакопеременный сигнал прямоугольной формы, Устройства запрета 14 и 15 питаются однополупериодно выпрямленным напряжением...

Номер патента: 350129

Опубликовано: 01.01.1972

МПК: H03D 13/00, H03D 3/00, H03K 9/06 ...

Метки: институт, кремнев, одинокое, радиотехнический, рязанский

...тс основным и зимпульсами т,;импульса тс частью задержанного им пульса т1 1 ых Вых Ра. импульса тс частью основного импульса т, и т. д.Очередность появления импульсов совпадения на выходах схем совпадения 2 и 4 (фиг. 1) изменится: с выходов схем совпадения 2 и 4, с выхода схемы совпадения 2, с выхода схемы совпадения 4, с выходов схем совпадения 2 и 4 и т. д.Для разделения цепей признаков 1, 11, 111 (фиг. 1), импульсы с выходов схем совпадения 2 и 4 поступают на схему совпадения 3, тогда при наличии одновременного совпадения импульсов с основным и задержанным импульсами т, (фиг, 2, б) с выхода схемы совпадения 3 (фиг. 1) появится серия импульсов признака 11.Для разделения импульсов признаков 1, 11, 111 (фиг. 1) сигналы с...

Номер патента: 350140

Опубликовано: 01.01.1972

Авторы: Анань, Шульга

МПК: H03K 5/12

Метки: импульсовбибл, формирователь

...него, накапливается в базе диода 19 с накоплением заряда.Сигнал через инвертор на транзисторе 11 поступает на базы транзисторов 2 и 3, переводит транзистор 3 в состояние отсечки, а транзистор 2 - в состояние насыщения, Транзистор 3 закрывается и через диод 1 с накоплением заряда начинает протекать обратный рассасывающий ток, фронт нарастания этого тока определяется величиной емкости конденсатора 5, при изменении величины емкости фронт нарастания также изменяется и обусловлен частотными свойствами транзистора 2. Амплитуда рассасывающего тока определяется величиной резистора б и напряжением источника питания. Длительность фазы высокой обратной проводимости диода 1 зависит от величин тока прямого смещения, протекающего до поступления...

Номер патента: 350141

Опубликовано: 01.01.1972

Автор: Гозман

МПК: H03K 3/286

Метки: входом, счетным, триггер

...Работает триггер следующим образом,Если в исходном положении замкнуты контакты 2,и 3, транзистор 15 заперт (ключ 1 бразомкнут), то конденсатор 5 не заряжен,5 так как обе его обкладки присоединены кодинаковому отрицательному потенциалу, образованному на делителях 18, 14 и 9, 10, аконденсатор б заряжен до напряжения, снимаемого с делителя на сопротивлениях 13 и10 14, причем положительный потенциал образуется на обкладке, соединенной через диод8 с правой катушкой реле,При поступлении отрицательного потенциала на базу транзистора (или замыкании клю 15 ча 1 б) конденсатор б разряжается черездиод 8 и правую катушку реле. В результатереле срабатывает, контакты переключаются.После замыкания контактов 8 и 4 запираетсядиод 8, ток через...

Номер патента: 350142

Опубликовано: 01.01.1972

Автор: Турченков

МПК: H03K 3/286

Метки: 350142

...диода 10 и эмнттерного перехода транзистора.Срабатывание триггера может произойти втот момент, когда начнет пропускать ток тран зистор 3, т. е. входной потенциал на эмнттеретранзистора 3 станет положительным. При этом дальнейшее приращение входного тока идет через транзистор 3. Вследствие появления коллекторного тока транзистора 3 паде ние напряжения на резисторах 5 и 6 начинаетувеличиваться, что ведет и запиранию транзистора 2 и вызывает уменьшение тока его эмиттера и соответствующее увеличение тока коллектора транзистора 3. После срабатыва ния триггера транзистор 3 должен быть в режиме насыщения, пропуская весь входной ток, а следовательно, транзистор 2 заперт.При срабатывании входной ток создает падение напряжения на резисторе...

Номер патента: 350143

Опубликовано: 01.01.1972

Автор: Турченков

МПК: H03K 3/335

Метки: многостабильный, триггер

...снятие обратного смещения.Таким образом, перед приходом второго импульса диод 19 смещен в обратном направлении примерно на 10 в, а диод 20 - на разность потенциалов источника 32 и напряжения на обкладке конденсатора 30, т. с. около 190 в. Второй импульс запуска от источника 17 через несмещенный обратным напряжением диод 21, конденсатор 29 и 30 трансформирует импульс на управляющий электрод, включающий тиристор 8.После включения тиристора 8 по нагрузке 4 течет ток, и положительное напряжение катода тиристора 8, равное приблизительно напряжению источника 32, через диод 16 запрет диоды 21, 22 и 31. Ток, протекающий через диод 31, проходит через диод 40, прн этом потенциал на конденсаторе 30 станет равным потенциалу конденсатора...

Номер патента: 350144

Опубликовано: 01.01.1972

Авторы: Кныш, Николаев

МПК: H03K 3/45

Метки: двухполупериодный, широтно-импульсный

...преобразователь, содержащий входной трансформатор, в первичную обмотку которого включен дроссель, а в каждое плечо вторичной обмотки включены последовательно соединенные диод с тиристором и конденсаторы фильтра, включенные между средней точкой вторичной обмотки и точкой соединения диода с тиристором,В целях повышения к.п.д. в предлагаемом преобразователе между средней точкой вторичной обмотки и катодами тиристоров включена цепочка, состоящая из последовательно соединенных дросселя и конденсатора, шунтированных диодом.а чертеже изображена схема двухполупериодного широтно-импульсного преобразователя.П подаче напряжения на пе1 входного трансформаторе полуобмотки 8 и 4 черезают каждая в течение одтнапряжения конденсаторыответственно....
