H03K — Импульсная техника

Номер патента: 505125

Опубликовано: 28.02.1976

Авторы: Аксенов, Соболев

МПК: H03K 4/00

Метки: генратор, импульсов

...катушками 9, и 9 е первого и второго каналов соответственно, которые подключены к нагрузке 10.20 Генератор работает следующим образом.При смещении развертки визира относительно развертки изображения постоянное напряжение с выходов источников напряжения смещения 3, и Зе поступает соответственно через 25 дРоссели 4 ь 4 е либо на эквивалентные нагРУзки 5 ь 5 е через замкнутые управляемые ключи 8 ь 8 е, либо на смещающие катушки ббе через замкнутые управляемые ключи 7 ь 7 е, так как управляемые ключи 77 а и 88 е замыка ются и размыкаются попеременно.1+ 1) 1 Составитель Н. Баоинова Тскред М, Семенов Корректор О. Тюрин Редактор Е, КараулЗаказ 826(13 ПодписноСССР Тирагк 1029овета Министроткрытийя наб д. 4/5 Изд.1160 сударственного комитета...

Номер патента: 505128

Опубликовано: 28.02.1976

Авторы: Данилин, Усышкин

МПК: H03K 17/0412

Метки: ключ, транзисторный

...транзисторного ключа.Транзисторный ключ состоит из группы 1параллельно соединенных транзисторов, дифференциального каскада 2, предоконечногоусилителя 3 и опорного источника 4.Ключ работает следующим образом, 3 Напряжение прямого смещения на коллекторно-базовом переходе группы 1 параллельно соединенных транзисторов сравнивается с низковольтным (десятые доли вольта) опорным напряжением источника 4 в дифференциальном каскаде 2. В качестве такого источника может быть использован обычный диод с цепочкой смещения. Сигнал ошибки усиливается предоконечным усилителем 3 и поступает на объединенную базу параллельной группы. Благодаря этому напряжению коллектор - база транзисторной группы 1 принудительно стабилизируется на уровне, определяемом...

Номер патента: 505129

Опубликовано: 28.02.1976

Автор: Коровин

МПК: H03K 17/28

Метки: задержки, импульсов

...подключен через элемент 7 запрета к входу устройства, входу одновибратора 1 и первому входу элемента 8 И, второй вход которого подсоединен к выходу элемента 2 и второму входу элемента 7, а выход - к второму входу блока 5.Устройство работает следующим образом.При превышении длительности входных импульсов над длительностью задержки в элементе 2 на выходе элемента 8 через время задержки появляется сигнал, длительность которого равна разности длительностей входного импульса и задержки, поступающий на блок 5, Одновременно в элементе 7 формируется выходной импульс, длительность которого равна разности длительностей его входных сигналов, т. е, времени задержки. При этом блок 3 формирует импульс, длительность которого равна или...

Номер патента: 505130

Опубликовано: 28.02.1976

Авторы: Иванчук, Колосков, Рувинов

МПК: H03K 17/56

Метки: коммутатор, переменного

...работает следующим образом.При подаче напряжения от источника питания 2 отсутствует внешний сигнал управления, возбуждающий источник прямоугольных 15 импульсов 15, поскольку питание последнегоосуществляется от того же источника 2. При этом отсутствуют напряжения на выходах трансформатора 14 и выпрямителя 13, и обесточены транзисторы 10, 12 и управляющий 20 электрод тиристора 5.Отключенное состояние коммутатора сохраняется до тех пор, пока отсутствует сигнал на включение источника 15. При этом в начале каждого положптельного полупериода на пряжения источника 2 импульс тока протекаетчерез базовый переход транзистора 10, и конденсатор 8 заряжается до напряжения на стабилитроне 7. В отрицательном полупериоде напряжения питания...

Номер патента: 505131

Опубликовано: 28.02.1976

Авторы: Поляков, Элькин

МПК: H03K 19/00

Метки: логический, элемент

...- 11. При этом точки соединения диода б и резистора 9, диода 7 и резистора 10, диода 8 и резистора 11 соединены с соответствующими входами через резисторы 12, 13 и 14. Величина сопротивления каждого из резисторов 12 - 14 выбирается таким образом, чтобы при подаче напряжения на любой из входов диод, соответствующий этому входу, запирался.Логический элемент работает следующим образом.При подаче сигнала, например, на вход 1 запирается диод б, резистор 9 отключается от входа схемы сравнения 1, Напряжение на входе схемы сравнения определяется делителем, в одном из плеч которого, подключенном к входу схемы сравнения, включены параллельно резисторы 10 и 11 с диодами 7 и 8, а во втором плече в резист 3,При подключении второго входа запирается...

Номер патента: 506117

Опубликовано: 05.03.1976

Авторы: Кравченко, Пашинцев, Старосельский, Суэтинов

МПК: H03K 5/04

Метки: импульсов, формирователь

...являющегося входом формирователя, второй источник питания, 15Цель изобретения - формирование выходго импульса с длительностью меньшей, чем у входного.В предлагаемом формирователе прианодная область выполнена с большим поперечным се чением, чем прикатодная; при этом в прианодную область введен дополнительный катод, подключенный ко второму источнику питания.На чертеже схематически показана конструкция формирователя импульсов. 2На рабочем объеме арсенида галлия (или другого полупроводника с отрицательным сопротивлением) 1 расположены омические контакты катода 2, анода 3, управляющего электрода 4, дополнительного электрода 5; распо ласти формирования 8, домен я в ней в ширину со скорольшей скорости продольного этом ток в аиодной цепи...

Номер патента: 506118

Опубликовано: 05.03.1976

Авторы: Мелешко, Селиванов

МПК: H03K 5/153

Метки: временного, временной, интервала, привязки, середине

...и входом второго каскадов.На чертеже приведена принципиальная электрическая схема устройства.Ко входу дискриминатора на туннельном диоде 1 подключены формирователи 21 и 22, содержащие по два каскада на транзис торах 31 32 и 41, 42 соответственно, включенных по схеме с обшей базой.Между каскадами на транзисторах 31, 32 и 41, 42 включены колебательные контуры, состоящие соответственно из конденсаторов 51, 52, катушек индуктивности 61, 6, резисторов 71, 72 и демпфируюших дйодов 81, 82.Устройство работает следующим. образом, На входы "а" и "б поступают импульсы задающие временные интервалы. В момент прихода первого импульса формирователь 21 начинает вырабатывать импульс, нарастающими по линейному закону, То же самое происходит в...

Номер патента: 506122

Опубликовано: 05.03.1976

Авторы: Веденеев, Прянишников

МПК: H03K 7/08

Метки: модуляции, широтно-импульсной

...ов на обмотках 25 и на время переключечания действия пар реброса генератора что сигналы, идуши 12, длиннее сигнал26 по крайней мер енератора жется генератор алогично, так как ший сигнал прирв м. переклю работает 11 запир 1, у аист трнзистодит на все х превьиаюпее деиств пар ного импульса,ени изо у ои моУстроиство для иляции по авт, с в,ающееся ть ротно - импул % 327446,м., что, с цел г вы томатического регулирования.Известно устройство для широтно импульсной модуляции по авт, св. 1 Че 327446. 5Цель изобретения - повышение помехоустойчивости устройства.В проппанемое устройство введены два допол 1 игеыи 1 х фОрм 1 рователя импульсов вход кеого из которых соединен с допол 1 Лте:,и. ге.еэй эбмэткэй эбратнэй связи выхо;1 ого гр;сфор,1 тор...

Номер патента: 506126

Опубликовано: 05.03.1976

Автор: Магиев

МПК: H03K 17/56

Метки: автоматическое, включения, выключения, маяка, проблескового

...уровня, заданного резистором 1, величина сопротивления резистора 2 станет больше величины сопротивления резистора 1, диод 5 закроется, и благодаря тому, что сопротивление резистора 4 боль ше сопротивления резистора 3, напряжение на конденсаторе 7 достигает величины зажигания лампы 8. Конденсатор 7 разряжается на обмотку реле 6, которое своими контактами отключает резисторы 2 и 4 от источника питания 20 и подключает нагрузку 9. Конденсатор 7 оказывается подключенным к напряжению обратной полярности, равному падению напряжения на резисторе 3 и меньшему, чем напряжение зажигания лампы 8, Релаксационный генера тор будет бездействовать, пока напряжение на накопительном конденсаторе 11 проблескового маяка 9 не достигнет величины, заданной...

Номер патента: 506127

Опубликовано: 05.03.1976

Авторы: Васильев, Скоробский

МПК: H03K 17/60

Метки: переключатель

...к коллекторной нагрузке 135 10 15 последнего из транзисторов 6 этой цепочки в исходном состоянии прикладывается напряжение, примерно равное напряжению источника питания.Транзистор 14 второй цепочки 16 в исходном состоянии заперт, так как к его базе приложено напряжение, примерно равное нулю. Это вызывает запирание всех остальных последовательно с ним соединенных транзисторов цепочки 16. В результате к коллекторной нагрузке 17 последнего из транзисторов 15 цепочки прикладывается напряжение, примерно равное напряжению источника питания. Так как коллекторные нагрузки 13, 17 обеих цепочек соединены между собой и подключены к выходной шине переключателя, то к выходу переключателя в исходном состоянии также прикладывается напряжение...

Номер патента: 506128

Опубликовано: 05.03.1976

Авторы: Власова, Крючков, Лиманец

МПК: H03K 17/62

Метки: распределитель

...по шине начальной установки 5 устанавливает триггер первого разряда в единичное состояние, а триггеры остальных разрядов - в нулевое состояние. Прп подаче по шине 7 тактового импульса единичные логические уровни совпада 10 т ТОлько па вентиле первого разряда 3. На выходе этого вентиля появляется нулевой логический уровен 1, который устанавливает триггер второго разряда в единичное состояние и поддерживает в единичном состоянии триггер первого разряда, одновременно блокируя прохождение сигнала через вентиль второго разряда 3. По окончании тактового импульса сигнал с элемента И - НЕ506128 Формула изобретения Составитель В. ЧачанидзеТехред А, Камышникова Корректор М. Лейзерман 1 едактор Б. федотов Заказ 944/13 Изд оо 258 Тираж 1029...

Номер патента: 506129

Опубликовано: 05.03.1976

Авторы: Родионов, Шатохин

МПК: H03K 19/20

Метки: логический, модуль

...9, г - 1- входовый элемент ИЛИ 10 и выходные шины 11 и 12.Устройство работает следующим образом.При выполнении любой логической операции (И, ИЛИ, исключающее ИЛ 1 Л) на выходе 7 дешифратора кода операций 6 имеется низкий уровень (логический нуль) и, следовательо, выход двух входового элемента И 8 не влияет на прохождение сигнала результата операции первого разряда с выхода 2 схемы логической обработки операндов 1 через двухвходовый элемент ИЛИ 3 на выходную шину 11При операции сравнения на выходе 7 дешифратора кода операций 6 появляется высокий506129 Формула изобретения Составитель ГречинскийТехред А. Камышиикова Корректор М, Лейзерман Редактор Б. федотов Заказ 944,14 Изд.258 Тираж 1029 Подписное ЦНИИПИ Государственного комитета...

Номер патента: 506130

Опубликовано: 05.03.1976

Авторы: Басок, Ильин

МПК: H03K 23/00

Метки: деления, делитель, дробным, коэффициентом, переменным, частоты

...250, переключатель декады 11 с переменным коэффициентом деления - в положение 5, переключатель декады 12 - в положение 7, переключатель декады 13 - в положение 3. Пусть в исходном состоянии счетчики 8 - -10 находятся в состоянии 0, схемы 1 и 7 открыты, а схемы 3 и 5 закрыты запреш,ающими потенциалами напряжения с триггеров памяти 17 и 18. В этом случае импульсы с шины входных сигналов поступают на вход делителя 20 через схему совпадения 7 и на декаду 11 - через схему совпадения 1, а также на счетчик 8 через схему совпадения 2. После поступления пяти входных импульсов на выходе декады 11 появляется импульс, который устанавливает декаду 11 в заданное исходное состояние и одновременно перебрасывает триггеры памяти 16 и 17. Схема совпадения...

Номер патента: 506132

Опубликовано: 05.03.1976

Автор: Хромушин

МПК: H03K 29/00

Метки: пересчета, три

...Пусть на выходе одного из логических элементов, например элемента 3, троячного элемента памяти 1 установлен уровень логического нуля. Тогда он устанавливает уровень лоИческой единицы на выходах двух остальных .;логических элементов И-НЕ" 2, 4 благодаря тому, что выходной сигнал каждого элемента подается на входы двух остальных. Уровень логичес кой единицы, поступающий с шины запуска 14, совпадает с уровнями логической единицы на остальных входах логического элемента 10 триггера 6. При этом уровень логического нуля с его выхода переключает троичный элемент памяти, после чего на р входе логического элемента 11 триггера 6 появляется уровень логической единицы, подготавпивающий дальнейшую работу устройства. Когда уровень логической...

Номер патента: 506936

Опубликовано: 15.03.1976

Авторы: Будилов, Зайцев, Комаишко, Рошин, Тогатов

МПК: H03K 3/335

Метки: импульсов, мощных, формования, электрических

...анодом соответствующего тиристора и РС-цепочкой запуска этого тиристора включен диод, анод 10 которого соединен с анодом тиристора, причем катод диода дополнительно соединен с катодом соответствующего тиристора через резистор; цепочка компенсации, включенная между анодом и катодом тиристора, анод ко торого является анодом группы тиристоров,выполнена в виде РС-,цепочки, а каждая из остальных цепочек компенсации выполнена в виде ЯСЛ-цепочки; между катодом соответствующего тиристора и общей точкой резистора, 20 подключенного к управляющему электроду этого же тиристора, и конденсатором соответствующей РСЛ-цепочки компенсации включен диод, катод которого соединен с катодом соотетствующего тиристор а.На чертеже приведенаэл ектрическая схема...

Номер патента: 506937

Опубликовано: 15.03.1976

Авторы: Багинский, Макаревич, Отрубянников

МПК: H03K 3/335

Метки: генератор, импульсов

...атор обладает низкой стабильностью выходных импульсов.С целью повышения стабильности выходных импульсов генератора в него введены два дополнительных диода, аноды которых соединены с катодами основных диодов, а катоды объединены и через пороговый элемент и резисторы соединены с управляющими электродами соответствующих ключевых эле ментов, причем аноды основных диодов объединены и соединены через натрузку с общей шиной. чертеже приведена принципиальная 25 ческая схема генератора.ратор импульсов содержит мост из рев 1, 2 и ключевых элементов 3, 4, в иагональ которого включен источник я (на чертеже не показан), подклю ченный к клемме 5, а в другую - коммутиру,ющий конденсатор 6.Катоды диодов 7 и 8 соединены с разными обкладками...

Номер патента: 506938

Опубликовано: 15.03.1976

Авторы: Агафонов, Милосердов, Файзуллин

МПК: H03K 4/08

Метки: автогенератор, пилообразного

...7 к движку переменного резистора 8, че рез диод 9, и резистор 10 к двикку псременного резистора 11. Точка соединения диода 6 и резистора 7 подключена через диод 12 к выходу компаратора 1, а точка соединения диода 9 и резистора 10 через диод 13 - к выхо ду компаратора 1, Инвсртирующий гход опе506938 Составитель А, СафроноваТехред Т. Дмитриева Корректор О. Тюрина Редактор Т. Янова Типография, пр. Сапунова, 2 Заказ 1045/17 Изд.1184 Тираж 1029 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж.35, Раушская наб., д. 4/5где +Е - напряжение источника питания 28 положительного напряжения;- Е - напряжение источника питания 29 отрицательного напряжения.Ук, - напряжение на...

Номер патента: 506939

Опубликовано: 15.03.1976

Авторы: Лазарев, Никифоров

МПК: H03K 5/13

Метки: длительности, задержки, импульсов, формирования

...эмиттерный повторитель и дифференцирующую цепь, а к фиксирующему. диоду - через другой эмиттерный повторитель.На чертеже приведена принципиальная электрическая схема устройства.Устройство задержки и формирования импульсов по длительности содержит одновибратор на транзисторах 1 - 3, фиксирующий диод 4, интегрирующий конденсатор 5, дифференсцирующую цепь на конденсаторе 6 и резисторе 7, первый и второй эмиттерные повторители на транзисторах 8 и 9 соответственно, диоды 10 и 11, причем вход устройства подключен через дифференцирующую цепь и диод 11 к входу одновибратора, а так же к входу первого эмиттерного повторителя, выход которого через диод 10 подключен к конденсатору 5 и входу второго эмиттерного повторителя, выход последнего...

Номер патента: 506943

Опубликовано: 15.03.1976

Автор: Кудрявицкий

МПК: H03K 17/08, H03K 17/74

Метки: коммутатор, устройств, электромагнитных

...диодаи динистора подключен катод второго диода,анод которого соединен с минусовой шиной 20источника питания.На чертеже представлена схема предлагаемого устройства.Устройство состоит из диода 1, динистора2, резистора 3, параллельно соединенных конденсатора 4 и резистора 5, транзистора б, источника питания 7, электромагнита 8, диода 9,Динистор 2 выбирается с напряжением преключения, в 1,5 - 2 раза превышающем н пряжение источника питания, Резистор 5 имеет величину, определяющую минимальный ток в цепи электромагнита телеграфного аппарата (40 - 50 мА). Резистор 3 имеет сопротивление в несколько раз меньше сопротивления резистора 5.Значения емкости конденсатора 4 и резистора 3 выбираются такими, при которых за время бестоковой посылки...

Номер патента: 506944

Опубликовано: 15.03.1976

Авторы: Брагин, Плахов, Прокопьев

МПК: H03K 17/28

Метки: коммутатор, электронный

...поступают на входы схем со впадений 10 и 11, второй вход которых подключен к выходу коммутируемых каскадов 8 (9) адиои для п ограф пред- оочередвходам устрой к переляющий с выхоНа одиндов и на сх 5 импульсы с4 и 5. При пульсов с в щего напря го (на врем 0 пульса с вь Изобретение относится к областимерений и может быть использованореключения входных каналов осциллческих устройств.Известны электронные коммутаторназначенные для автоматического пного подключения различных цепей киндикатора и содержащие входныества, выходы которых подключеныключающему устройству, а его управвход соединен через схему задержкидом генератора олокирующих импуль С целью обеспечения стабильного запуска временной развертки при поочередном подключении входных...

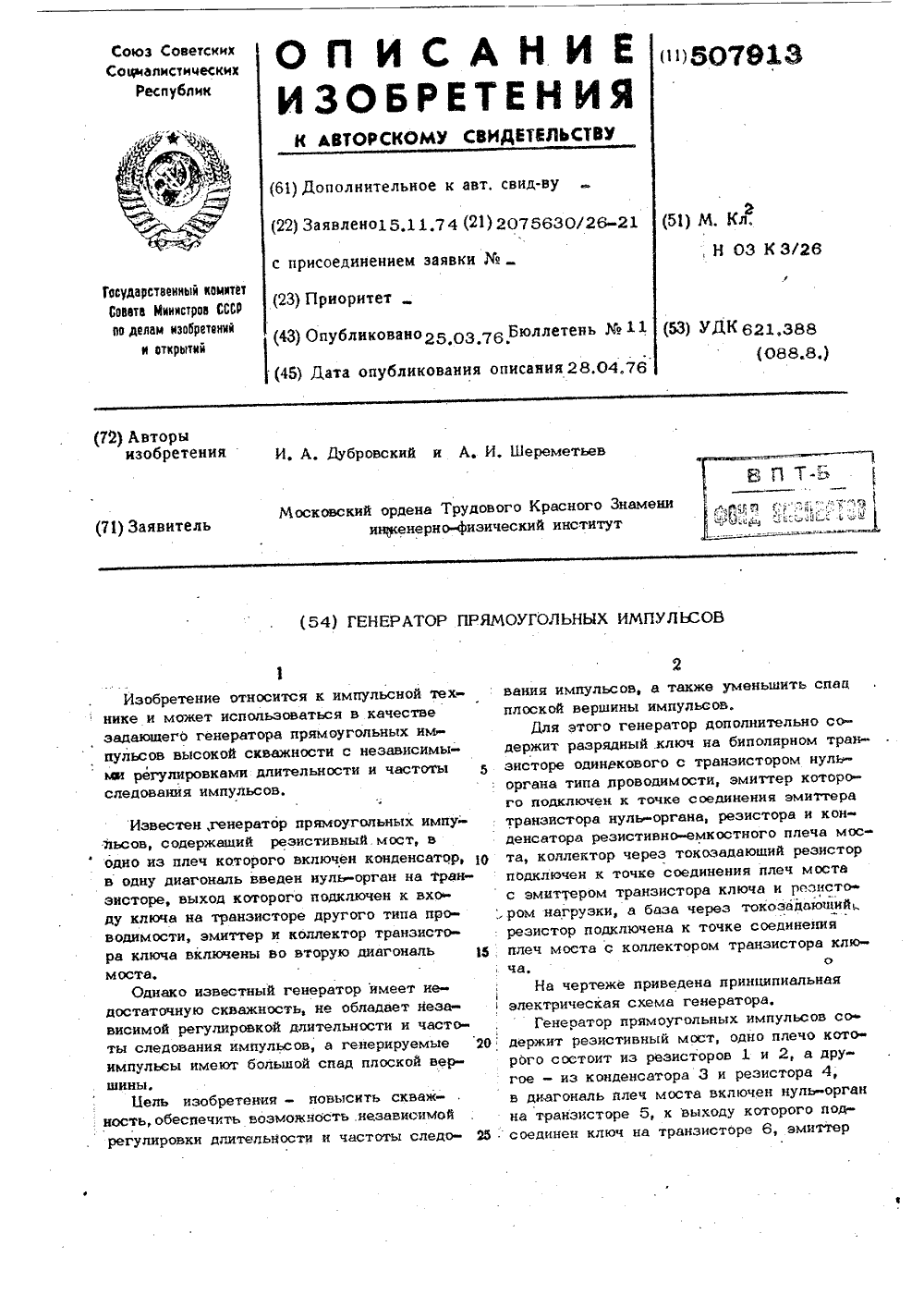

Номер патента: 507913

Опубликовано: 25.03.1976

Авторы: Дубровский, Шереметьев

МПК: H03K 3/26

Метки: генератор, импульсов, прямоугольных

...резистивный мост, одно ппечо котарого состоит из резисторов 1 и 2, а другое - из конденсатора 3 и резистора 4,и диагональ плеч моста включен куль-органна транзисторе 5, к выходу которого подсоединен ключ на транзисторе 6, эмиттер5079 3 78 Тираж 1 О,)9Подписное НИИПИ: Зак Филиал П атент", г. Ужгород, ул. Гагарина, 101 и коллектор которого соединены с точкамисоединения плеч моста, связанными междусобой через разрядный ключ на транзисторе 7 с токоэадаюшим резистором 8 в цепиколлектора и токозадающим резистором 9в цепи базы,Генератор работает следующим образом,В паузе между импульсами транзисторы5-7 закрыты, а конденсатор 3 заряжаетсячерез резистор 4. Когда напряжение в диагонали моста достигает напряжения отпирания транзистора 5,...

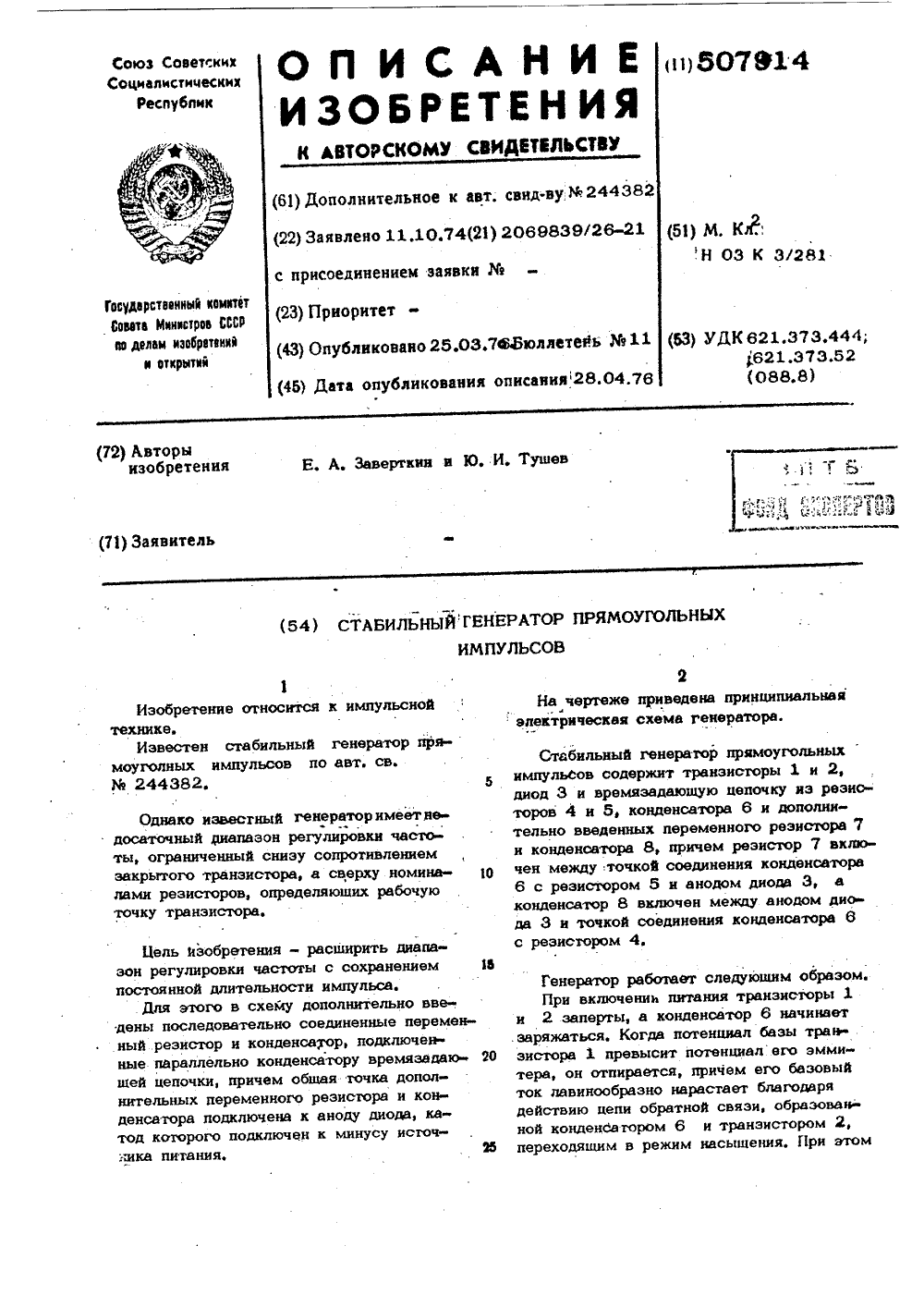

Номер патента: 507914

Опубликовано: 25.03.1976

Авторы: Заверткин, Тушев

МПК: H03K 3/281

Метки: генератор, импульсов, прямоугольных, стабильный

...импульса.Ддя этого в схему дополнительно ввдены последовательно соединенные переный резистор и конденсатор, подкдючееные параллельно конденсатору времязадашей цепочки, причем обшая точка допогнитвдьных переменного резистора и конденсатора подключена к аноду диода, катод которого подключен к минусу источника питания.11 (53) УДК 621.373.444,621.373.52 04.76 (088.8) ратор рабомет следующим образом.ключениь питания транзисторы 1 рты, а конденсатор 6 начинает я. Когда потенциал базы транпревысит потенциал вго эммипирается, причем его базовыйообразно нарастает благодаря цепи обратной связи, образованнсаюром 6 и транзистором 2, м в режим насышения, Г 1 ри атомедактор О. Стенина тираж 1029 писн з 178ЦНИИПИГос г р рственного комитета...

Номер патента: 507915

Опубликовано: 25.03.1976

Авторы: Погрибной, Цырульник

МПК: H03K 3/29

Метки: многоустойчивый, элемент

...и вычислительной техники,Известен многоустойчивый элдержащий последовательно соединбирательный усилитель фазовыйфильтр нижних частот, выход КОТЬдинен с источником света оптрона,Однако известный элемент обладаекой чувствительностью,Целью изобретения является повышен тве приемника света оптр д 5, выход которого чере стройство 6 соединен спреобразователя токрого соединен со входом силителя 1. 8 и 9 подаются опорные коге ряжения, На вход избирательно1 поступает выходное нвпряжеователя ток - фаза 7, которое1фвз 1 относительно опорного той же частоты, поступающего ход преобразователя токфа рательном усилителе 1 иэвхолния прямоугольной формы часСоставитель Ю, Еркин тор О, Стенина ТехредО. Луговая Корректор 3, фанта., 1029 Заказ 178 Ти...

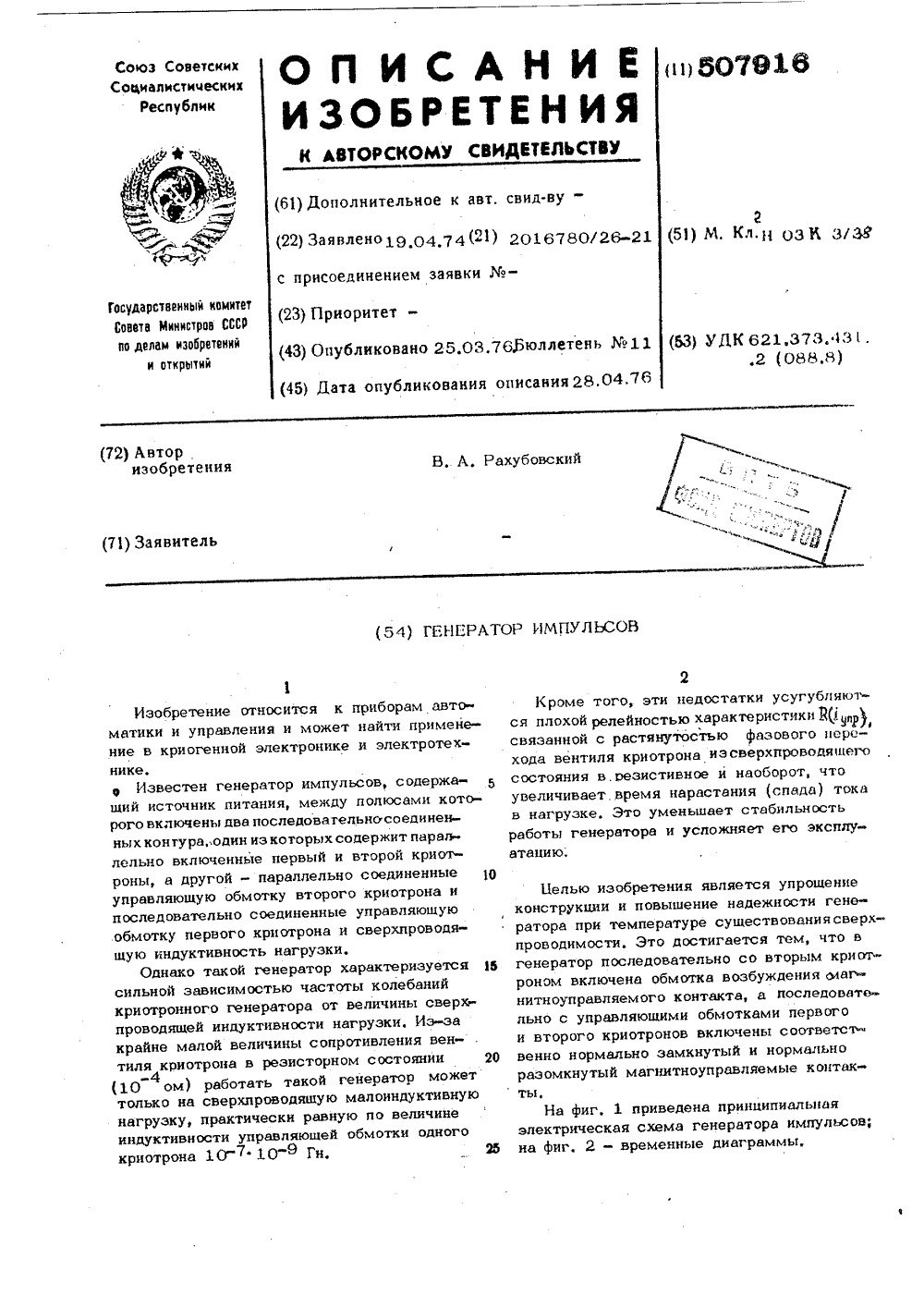

Номер патента: 507916

Опубликовано: 25.03.1976

Автор: Рахубоский

МПК: H03K 3/38

Метки: генератор, импульсов

...1, размыкаюшего контакта 5 и сверхпроводяшей индуктивности нагрузки 6. Поскольку во втором контуре ток 1 ге 45 проходит по управля 8 шей обмотке 4 криотрона 1, то сверхпроводимость вентиля этого криотрона разрушается и появляется сопротивление, В результате этого ток 1 п с постоянной времени первого коегтура из ветви,содержашей вентиль криотрона, выталкивается в ветвь, содержагцую криотрон 2,Когда ток 1 в ветви криотрона 2 в обмотке возбуждения 8 достигнет значения тока срабатывания магнитноуправляемого контак та 1 срразмыкающий контакт 5 размыкает ся и, соответственно, его замыкающий контакт замыкается, Это приводит к переключению тока во втором контуре из ветви, содержащей управляющую обмотку 4 криотро4 Поскольку сопротивление...

Номер патента: 507917

Опубликовано: 25.03.1976

Автор: Алексеев

МПК: H03K 3/78

Метки: импульсных, последовательностей, формирования

...входусилителя 3, Усиливаясь (коэффициент усиления, приведенный ко входу каскада, ра- Мвен единице), сигнал поступает на входследующего каскада. Одновременно сигнал,задерживаясь элементом задержки 1, поступает через резистор 8 на базу транзистора 4 и открывает его. В этот момент 30сигнал на входе усилителя) 3 уменьшаетсяпрактически до нуля; При этом через диод5 начинает протекать обратный ток, происходит рассасывание заряда в его базе, Поокончании длительности фазы высокойобрат- ЭЬной проводимости диода 5 с накоплениемзаряда, его обратное сопротивление резковосстанавливается, напряжение на коллекторе транзистора 4, а следовательно, и навыходе усилителя 3 резко возрастает, прак.тически до первоначального значения. Такимобразом, на выходе...

Номер патента: 507918

Опубликовано: 25.03.1976

Авторы: Катилас, Ращинский

МПК: H03K 4/64

Метки: генератор, пилообразного

...конденсатора,Импульс, соответствующий заднему фронту управляющего импульса, с выхода разделителя поступает на вход триггера и переводит последний в нулевое состояние, Приэтом схемы "И" 10 и 11 открываются попервым входам, Если в последующем паузамежду управляющими импульсами остается ббнеизменной, то описанный процесс повторяется,Второй режим работыгенератора, К приходу управляющего импульса напряжение нанакопительном конденсаторе превысит величину опорного напряжения или,что то же самое, пауза между управляющими импульсамистанет больше времени установления на накопительном конденсаторе напряжения, равного опорному напряжению. Так как импульс 6 с блока сравнения по времени не совпадает с импульсом, соответствующим переднему...

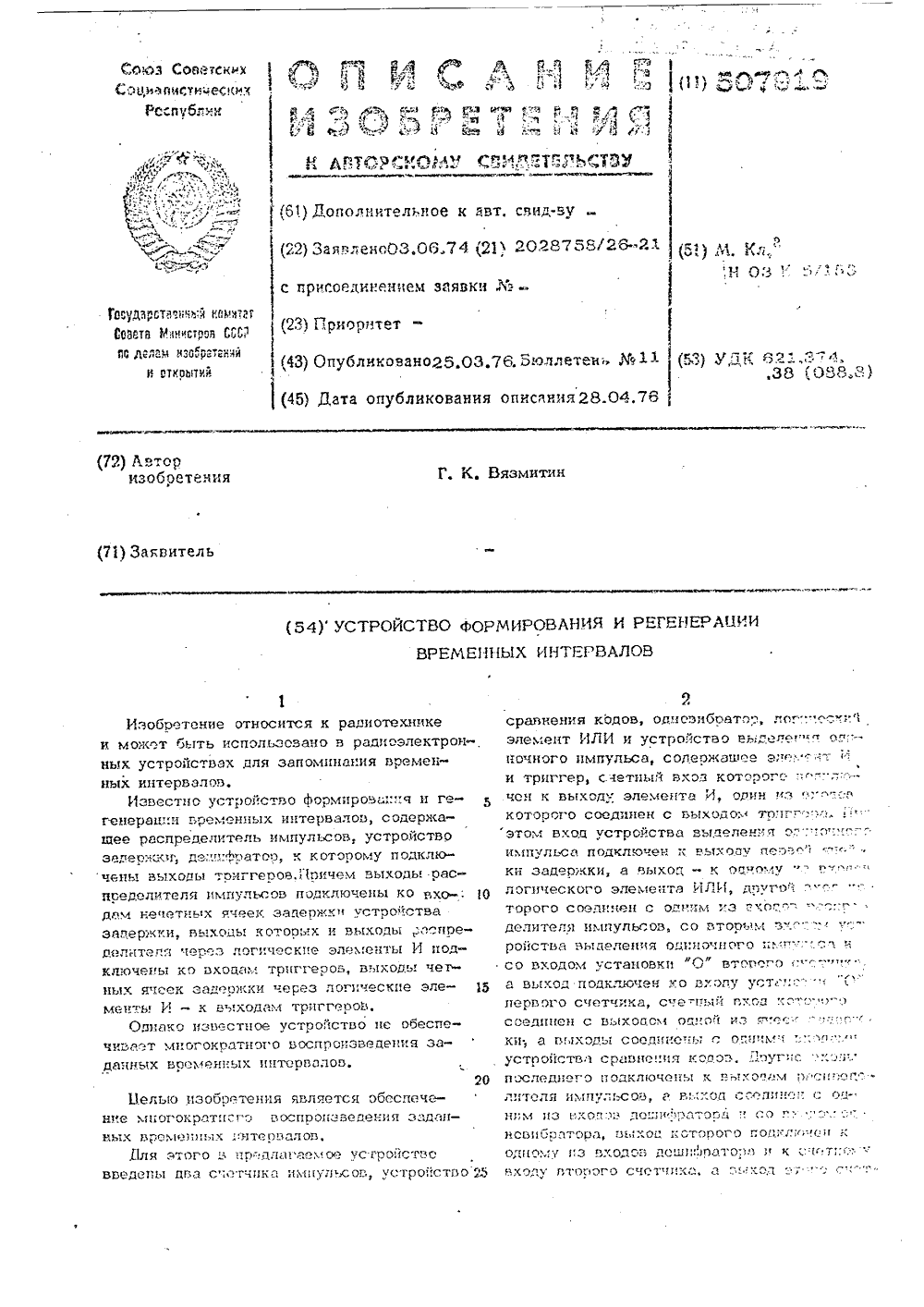

Номер патента: 507919

Опубликовано: 25.03.1976

Автор: Вязмитин

МПК: H03K 5/153

Метки: временных, интервалов, регенерации, формирования

...входов которого соединен с выходом триггера 14, При этомвходустройства выделения одиночного импульса12 подключен к выходу ячейки задержки5-1 устройства задержки 2-, а выход - кодному цз входов логического элементаИЛИ 11, другой вход ксторого соединенс одним цз входов оаспределцтепя импульсов 1, со вторым входом устройства вьделения одиночного импульса 12 и со входомустановки О" счетчика импульсов 8, а выход подключен ко входу установки "О" счет-чика импульсов 7. Счетный вход последнего соединен с выходом ячейки задержки 5-),а вьходы - со входами устройства сравнения ко-,дов 9, другие входы которого подключенык выходам распределителя импульсов 1, авыход - ко входу одцовибоатэра 10, выход.,Оторого подключен к счетному входу счет."Ика...

Номер патента: 507920

Опубликовано: 25.03.1976

Авторы: Крыжановская, Сечин

МПК: H03K 5/156

Метки: генератор, поля, приемника, сетчатого, сигнала, телевизионного

...Составитель Г, ТепловаРедактор А. Зиньковский Техред О, Луговая Корректор 3. Фанта Заказ 178 Тираж 1029 Подписи ое БНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, Ж, Раущская набд,45филиал ППП "Патент, г. Ужгород, ул. Гагарина, 101.й ормшроватечи пакетов строчных ими; выход формирователя 1 строчных и инульсов одновременно соединен с вторыми в:.,дами эцемента с )впадении 8 и симмет пи)э:г 1 игг:-ра 10, выход которого соединен; орьь; входом сумматора 4, выход эмиттерлого повторителя 5 является выходом генератора.Генератор сигнала сетчатого поля работает следующим образом. Импульсы обратного хода стро ьчой развертки, испол; уемыэ в качестве синхронизируюц(их, подаются на вход...

Номер патента: 507921

Опубликовано: 25.03.1976

Авторы: Бессемельцев, Бурнашов, Воробьев

МПК: H03K 5/156

Метки: импульсных, последовательностей, сдвига, фаз

...с выхода устройства через блок управле ния на переключатель, Причем задержка выбрана гак, чтобы исключить возможносгь одновременного поступления запрещающего сигнала с выхода счетчика и сигнала с выхода устройства на блок управления и обес печить возможность правильной работы блока управления.Изменение коэффициента деления делите. ля частоты 2 достигается тем, что импульс 20установки "1 " во всех его разрядах (не показаны), пришедший на переключатель 3,записывает в делитель 2 число Я ( Я С Ку)предварительно набранное на ключахпереключателя 3, Коэффициент деления де- Ллителя 2 становится равным К = К, -1"1при этом фаза выходного сигнала опережает фазу входного сигнала, Для полученияККу, т. е, отставания фазы выходногосигнала...

Номер патента: 507923

Опубликовано: 25.03.1976

Авторы: Гимадов, Распутный

МПК: H03K 6/02

Метки: логических, уровней

...сигнала на входной шине 20 З 5 преобразователя высокий ( 2 в), то транзистор 5 переключателя тока закрыт, ток через резистор 8 течет в диоды 6 и 7. При этом ток инвертора 1 0 через транзистор 1 9 повторителя 2 поступает в базу транзисто ра 1 1 выходного каскада 1 и включает его. Напряжение на выходе преобразователя будет близким к напряжению на шине питания 15,45Во время действия фронтов входного сигнала перезаряжается форсирующий конденсатор 3. Для положительного фронта конденсатор 3 заряжается током эмиттера транзистора 1 9 повторителя 2. Следовательно, его 50 коллекторный ток и ток базы транзистора 1 1 выходного каскада во время положительного фронта входного сигнала значительно превышает эти точки в установившемся состоянии. Этим...
