H03K — Импульсная техника

Номер патента: 457163

Опубликовано: 15.01.1975

Автор: Темкин

МПК: H03K 3/02

Метки: генератор, импульсов, прямоугольных

...инвертирующий вход - с выходом интегратора 3, а выход 4 - с входами делителя 2 напряжения и интегратора 3, имеющими общую точку соединения. Конденсатор 5 соединен одним выводом с общей точкой соединения делителя и интегратора, а другим - с общей шиной источника питания. При подаче питающих напряжении в схеме возбуждаются автоколебания, имеющие на выходе операционного усилителя прямоугольную форму. Конденсатор через делитель напряжения заряжается до величины постоянной составляющей на выходе операционного усилителя. По окончании заряда конденсатора постоянные составляющие напряжений на обоих входах операционного усилителя равны постоянной составляющей напряжения на его выходе и между собой, что обеспечивает скважность выходного...

Номер патента: 457164

Опубликовано: 15.01.1975

Авторы: Чичерин, Шипов

МПК: H03K 3/28

Метки: генератор, резервированный

...синхС целью повышения надежинераторы соединены между соботельно, образуя кольцо, приодного генератора соединен соронизации последующего.На чертеже приведена пэлектрическая схема предлагтора.Генераторов может быть любоНа схеме для простоты показаноратора 1 - 4, выполненные посхеме,Устройство рассмотрим на при ьная 20ераринципиа аемого г е количест четыре ге одинаков Пр рет т и й 2 содержащии генераторов на двух тран ючен по схе по схеме с нератор, ируемых ыполнен них вклторой -ванныи ге синхрониз которых в ервый из базой, а в Резервиронесколькокаждый иззисторах, пме с общей ере генер тора 1,Генератор содержит д зистор 5, включенный потранзистора: тран еме с общей базой Изобретение откос может быть использо технике.Известен резервиров...

Номер патента: 457165

Опубликовано: 15.01.1975

Автор: Богодухов

МПК: H03K 3/281

Метки: мультивибратор

...цепях транзисторов. Этот мультивибратор обладает низкой помехоустойчивостью.В целях повышения помехоустойчивости в предлагаемый мультивибратор введены дополнительные коллекторно-базовые резистивные связи, при этом резисторы включены соответственно между базой одного плеча мультивибратора и коллектором другого плеча мультивибратора.На чертеже показана принципиальная электрическая схема предлагаемого мультивибратора.Мультивибратор содержит транзисторы 1 и 2 с емкостными коллекторно-базовыми связями, которые осуществляются конденсаторами 3 и 4; времязадающие резисторы 5 и 6, развязывающие диоды 7 - 10, отсекающие диоды 11, 12 и резисторы 13 - 16, обеспечивающие режим работы схемы,База транзистора 1 соединена сром транзистора 2 через...

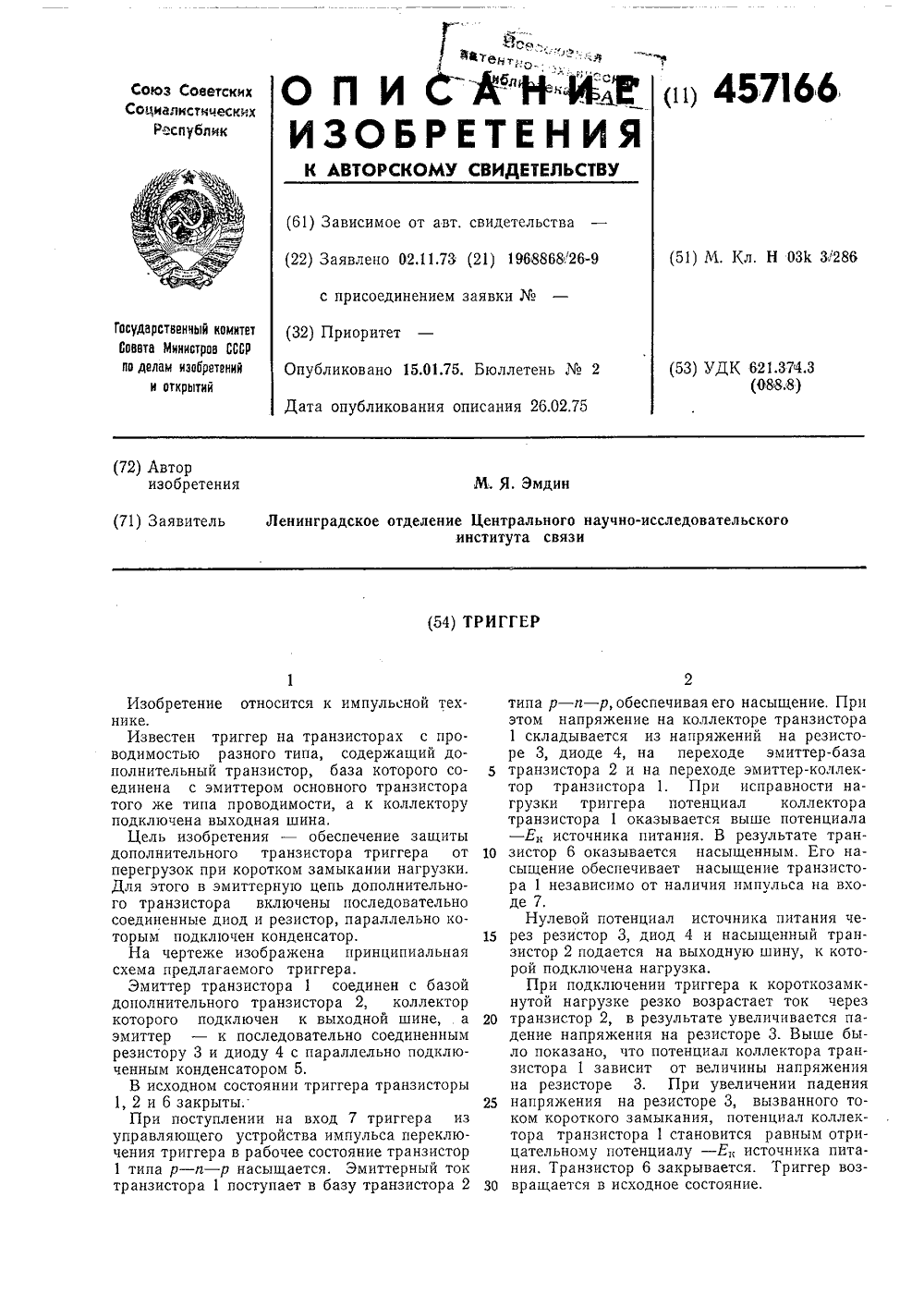

Номер патента: 457166

Опубликовано: 15.01.1975

Автор: Эмдин

МПК: H03K 3/286

Метки: триггер

...4, на переходе эмиттер-база Б транзистора 2 и на переходе эмиттер-коллектор транзистора 1. При исправности нагрузки триггера потенциал коллектора транзистора 1 оказывается выше потенциала - Ен источника питания. В результате тран зистор 6 оказывается насыщенным. Его насыщение обеспечивает насыщение транзистора 1 независимо от наличия импульса на входе 7.Нулевой потенциал источника питания че рез резистор 3, диод 4 и насыщенный транзистор 2 подается на выходную шину, к которой подключена нагрузка.При подключении триггера к короткозамкнутой нагрузке резко возрастает ток через 20 транзистор 2, в результате увеличивается падение напряжения на резисторе 3. Выше было показано, что потенциал коллектора транзистора 1 зависит от величины...

Номер патента: 457167

Опубликовано: 15.01.1975

Автор: Лапик

МПК: H03K 3/53

Метки: генератор, импульсных, индуктивным, накопителем, токов

...через коммутирующий элемент 7 к инвертору тока, выполненному на коммутирующих элементах 8 - 11. Индуктивный накопитель 12 подключен к внешней диагонали мостовой схемы через инвертор тока.Генератор работает следующим образом.В исходном состоянии схемы ток индуктив ного накопителя 12 замыкается через элементы 8 и 10, конденсатор 6 заряжен до небольшого отрицательного напряжения (схема зарядки индуктивного накопителя 12 и схема, обеспечивающая неболыное начальное отри цательное напряжение на конденсаторе 6 (начертеже не показана). При замыкании элемента 7 замыкается элемент 11, а элемент 10 запирается отрицательным напряжением конденсатора 6. Ток накопителя 12 замыкается через 15 конденсатор 6, перезаряжая его. При достижении на...

Номер патента: 457168

Опубликовано: 15.01.1975

Авторы: Багинский, Макаревич, Отрубянников

МПК: H03K 3/53

Метки: генератор, импульсов

...чертеже показана схема предлагаемого генератора. 1Генератор содержит времязадающую цепь из резистора 1 и конденсатора 2, включенную последовательно с первичной обмоткой 3 трансформатора .4, к средней точке которой подключен анод тиристора 5, а его управляю щий электрод через встречно-параллельно включенные динисторы 6 и 7 соединен с общей точкой резистора 1 и конденсатора 2,При включении источника питания конденсатор заряжается через резистор и первичную 2 обмотку трансформатора. По достижении на конденсаторе напряжения включения динистора 7 конденсатор разряжается через этот динистор и управляющий электрод тиристора и последний включается. В первичной обмотке трансформатора появляется ток. Напряжением с половины этой обмотки...

Номер патента: 457169

Опубликовано: 15.01.1975

Автор: Фурман

МПК: H03K 3/53

Метки: генератор, импульсов

...конденсатор и управляемый прибор, причем все точки соединения конденсаторов с управляемыми приборами через диоды подключены к одному из выводов вторичной обмотки импульсного трансформатора, при этом упомянутые цепочки зашунтированы диодом.На чертеже приведена принципиальная электрическая схема предлагаемого генератора, который содержит конденсаторы 1, 2, 3, управляемые приборы, например тиристоры 4 - 8, диоды 9 - 12, нагрузку (электромагнит) 13, дроссель 14, импульсный трансформатор 15, коммутирующий конденсатор 16, конденсатор 17, тиристор 18, корректирующую катушку 19 индуктивности, диод 20,Работает генератор следующим образом.В исходном состоянии конденсаторы 1, 2, 3заряжены до требуемого напряжения. С приходом управляющих...

Номер патента: 457170

Опубликовано: 15.01.1975

Авторы: Засосов, Табачник

МПК: H03K 3/55

Метки: импульсный, модулятор

...Модулятор может быть использован для возбуждения генераторных высокочастотных приборов импульсных радиопередатчиков,Известны импульсные модуляторы, содержащие источник питания, накопительный кон денсатор, электронный коммутатор, включенный промежутком анод-катод последовательно в цепь разряда накопительного конденсатора на нагрузку и подключенный сеткой к выходу источника управляющих импульсов. Такие мо дуляторы имеют большие потери мощности в цепи заряда накопительного конденсатора, особенно при низких скважностях.Целью изобретения является повышение к.п.д. Это достигается тем, что модулятор со держит прямонакальный вакуумный диод с металлическим катодом, включенный между незаземленной клеммой источника питания и точкой...

Номер патента: 457172

Опубликовано: 15.01.1975

Авторы: Беркута, Скрипченко

МПК: H03K 4/06

Метки: генератор, импульсов, треугольных

...токов транзисторов 2 и 3.В исходном состоянии конденсатор 1 через зарядный каскад (транзистор 2) заряжен до напряжения, определяемого суммарным напряжением на стабилитронах 6 и 7, При поступлении внешнего запускающего импульса триггер опрокидывается, запирая ключевую схему на транзисторе 11 и открывая ключевую схему на транзисторе 10. В результате в базовую цепь транзистора 3 вместо сопротивления 16 включается сопротивление 15, которое выбрано так, что колекторный ток транзистора 3 становится больше эмпттерного тока транзистора 2. Конденсатор 1 начинает разряжаться разностным током транзисторов 2 и 3, формируя передний фронт импульса. При повышении напряжения на конденсаторе 1 диод 4 запирается и отключает его от стабилитронов 6...

Номер патента: 457173

Опубликовано: 15.01.1975

Авторы: Князев, Пестов, Плюснин, Шелипов

МПК: H03K 5/00

Метки: импульсов, преобразования, серии

...ждущий мультивибратор 2 и с задержкй, определяемой параметрами линии задержки 3, преобразующее устройство, выполненное в виде ждущего дополнительного мультивибратора 4. Время задержки выбирается больше длительности переднего фронта импульса дополнительного ждущего мультивибратора и меньше периода следования опорных импульсов.Длительность импульсов ждущих мультивибраторов 2 и 4 больше периода и меньше двух периодов следования опорных импуль сов, поэтому на выходе элемента И 5 присутствуют импульсы с частотой следования, в два раза меньшей частоты следования опорных импульсов. Импульсы, сформированные на выходе элемента И, запускают ждущий 10 мультивибратор 6, время выдержки которого,так же как и ждущих мультивибраторов 2 и 4,...

Номер патента: 457174

Опубликовано: 15.01.1975

Авторы: Беляков, Будзко, Даки, Селивахин

МПК: H03K 5/01

Метки: импульсов, формирования

...следующим образом, 15 Синусоидальное напряжение от источникапитания через зарядный дроссель 8 подается на накопительный конденсатор 7, который заряжается, Коммутирующий дроссель б находится в ненасыщенном состоянии, поэтому то ком его подмагничивания можно пренебречьи считать, что все напряжение конденсатора 7 приложено к основной обмотке 5 дросселя б. Такое положение правомерно, так как величина емкости конденсатора 13 значительно 2 Б больше емкости конденсатора 7, и его сопротивлением и сопротивлением диодов 9 - 12 в прямом направлении можно пренебречь,Одновременно с увелпченпем заряда конденсатора 7 увеличивается напряжение на комму тирующем дросселе б, что вызывает нарастаставитель Ю, Еркинхред Т. Курилко Корректор В, Кочкаре Редакт...

Номер патента: 457175

Опубликовано: 15.01.1975

Автор: Вязмитин

МПК: H03K 5/13

Метки: временного, интервала, формирователь

...отрезок времени 0 - 1 о на временной диаграмме (фиг. 2).С приходом импульсов Увх, и т(вхпередние фронты которых соответствуют заданному 10 временному интервалу, запускают ячейки задержки 1, и 1, формирующие импульсы с длительностью, определяющейся параметрами времязадающих цепей ячеек задержки 1, и 1.От задних фронтов этих импульсов запуска ются соответственно ячейки задержки 1 е и1 н+ь Каждая последующая ячейка задержки запускается от заднего фронта импульса, сформированного предыдущей ячейкой задержки.20 Схема последовательно соединенных ячеекзадержки входит в режим генерации. От заднего фронта импульса ячейки задержки 1, срабатывает триггер 3, выходной сигнал которого Ссоватестно с выходными сигналами 25 У, и Ут(, ячеек...

Номер патента: 457176

Опубликовано: 15.01.1975

Авторы: Васенко, Денисов, Супрун, Шмидт

МПК: H03K 5/13

Метки: импульсов, синхронизации

...подключен к одному входу входного ключа, другой вход которого соединен с источником синхронизируемых импульсов, выход входного ключа соединен с единичным входом входного триггера, нулевой вход которого соединен с выходной шиной, а единичный и нулевой выходы подключены к одним входам второго и третьего установочных ключей, друрых через второи элемент с источником тактовых имды второго и третьего уста- соединены с нулевым и едитриггера.457176 3,Изд,1029 Тираж 902 Заказ 324/15 Подписно пография, пр. Сапунова,как между входом ключа 4 и источником импульсов 2 находится элемент НЕ 12.Выходной сигнал ключа 4 устанавливает триггер 3 в состояние 1, с единичного плеча которого сигнал поступает на вход ключа 1. 5По приходу сигнала от...

Номер патента: 457177

Опубликовано: 15.01.1975

Авторы: Вальтерене, Вальтерис

МПК: H03K 9/08

Метки: демодулятор

...в непрерывном виде при одновременном повышении быстродействия демодулятора. Однако функциональная схема таких демодуляторов достаточно сложна, а для дальнейшего усовершенствования требуется дополнительное ее усложнение,Кроме того, известные демодуляторы не имеют общей точки между входом и выходом, что затрудняет их сопряжение с последующими каскадами.Цель изобретения - повышение надежности и точности демодулятора. Это достигается тем, что входы запоминающих элементов через дифференцирующие цепи соединены с выходами одновибратора, одна выходная обмотка первого запоминающего элемента соединена с входом второго запоминающего элемента, а другая выходная обмотка первого запоминающего элемента и выходная обмотка второго запоминающего элемента...

Номер патента: 458085

Опубликовано: 25.01.1975

Авторы: Браго, Брязгин

МПК: H03K 3/26

Метки: генератор, релаксационный

...между собой и подключены к общей шине питания. Коллекторы транзисторов 2, 3 питаются от источника 4. На сердечнике трансформатора 1 намотаны обмотки 5, 6, 7, 8, 9, 10, Обмотка 9 подключена к входам частотного дискриминатора 11, вход которого соединен с входом блока с регулируемой проводимостью 12, другой вход которого подключен 10 к отрицательному полюсу источника питания13. Положительный полюс источника питания 13 подсоединен через обмотку подмагничивания 1 О к третьему входу блока с регулируемой проводимостью 12.15 Генератор работает следующим образом.При входном напряжении, равном нулю, выходное напряжение является симметричным прямоугольным импульсом. При подаче входного напряжения того или иного знака дли тельность...

Номер патента: 458086

Опубликовано: 25.01.1975

Автор: Меркулов

МПК: H03K 3/28

Метки: генератора, стабилизации, частоты

...запрета 3. При этом на выходе 4 генератора 2 вырабатывается последовательность тактовых импульсов точно в моменты их поступления на вход 1. Одновременно выходные импульсы ждущего генератора 2 поступают через схему ИЛИ 5 на линию задержки 6, настроенную на время, равное интервалу между тактовыми импульсами.Устройство работает следующим образом.При пропадании тактовых импульсов на клемме 1, выходные импульсы с линии задержки 6 начнут проходить через схему запрета 3 на вход ждущего генератора 2, лоддерживая последовательность рабочих импульсов на выходе 4 непрерывно и с заданным тактовым интервалом. Нестабильность параметров линии задержки 6, определяющая тактовый интервал, непремейно отрабатывается по кольцу фазовой подстройки,...

Номер патента: 458087

Опубликовано: 25.01.1975

Авторы: Баскаков, Степанова

МПК: H03K 3/281

Метки: мультивибратор

...связями, содержащий в каждом пз плеч Изобрете относится к импульсной технике.Известны мультивибраторы, выполненные на и - р - и-транзисторах с емкостными коллекторно-базовыми связями, содержащие ключевой р - и - р-транзистор, подключенный через резисторы коллектором к базе, а базой - к коллектору основного и - р - и-транзистора.Однако длительность выходных импульсов у известных мультивибраторов ограничена сопротивлением времязадающего резистора.Целью изобретения является увеличение длительности выходных импульсов,Для этого в каждое из плеч мультивибратора введен дополнительный и - р - и-транзистор, образующий с основным и - р - и-транзистором составной транзистор, при этом переход база - коллектор дополнительного и - р -...

Номер патента: 458088

Опубликовано: 25.01.1975

Авторы: Костылев, Шалин

МПК: H03K 3/281

Метки: многофазный, мультивибратор

...заряда рез который р мента 2 2, и т, д ший релаксацио торе будет, прои 25 В случае сры лебаний потенц ров мультивибр напряжение на кидывается, осу 30 пуск мультивибИзобретение относится к импульснои технике и может быть использовано в радиолокации, автоматике и системах телеуправления,Известны многофазные мультивибраторы, содержащие усилительные каскады на транзисторах, соединенные по кольцевой схеме, мостовые времязадающие элементы в цепях межкаскадных связей,Однако в известных мультивибраторах при достаточно большом числе фаз невозможно обеспечить возбуждение схемы, так как транзисторы мультивибратора выходят из режима насыщения.Целью изобретения является обеспечение принудительного возбуждения при срывах генерации,Для этого между...

Номер патента: 458089

Опубликовано: 25.01.1975

Автор: Зайдман

МПК: H03K 3/2893

Метки: триггер, шмитта

...питания0 вышается к,п.д. триггера. иальная анзисто 3, база о. Изобретение относится к импунике и может быть использованоформирователя импульсов,Известны триггеры Шмитта, выполненнна двух р - п - р-транзисторах, содержащдополнительный делитель напряжения изследовательно соединенных резистора и сбилитрона, подключенного к коллектору вхного р - и - р-транзистора, и ключевой тран стор,Выходное сопротивленров, а следовательно, и кпротивлением в цепи ктранзистора.Целью изобретения являетск.п,д. и уменьшение выходного сДля этого ключевой транзистколлекторную цепь выходногозистора. В качестве ключевогоиспользован п - р - п-транзистор,ный коллектором к коллекторр - п - р-транзистора, базойбилитрона дополнительного делжения. Резистор...

Номер патента: 458090

Опубликовано: 25.01.1975

Авторы: Дьяконов, Зиенко

МПК: H03K 3/335

Метки: импульсов, формирователь

...к эмиттеру которого подключен катод второго разрядного диода и нагрузка, причем к коллектору входного лавинного транзистора:подключен анод первого разрядного диода, а катод этого диода подключен к точке соединения анода второго разрядного диода с базой выходного лавинного транзистора.На чертеже приведена принципиальная схема формирователя,и 3 затрается винного емы от1 этот ает ла- асыщеа через- дестрому заряда транзнЕК, 1 насы- узочноия рас- значпна лаРедактор А. Зиньковский Корректор 3. Тарасова Заказ 520/13 Изд.327 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр. Сапунова, 2 По окончании требуемого временного интервала...

Номер патента: 458091

Опубликовано: 25.01.1975

Автор: Сергиенко

МПК: H03K 3/335

Метки: генератор, импульсов

...и анодом диода, подключенного встречно-параллельно переходу база - эмиттер биполярного транзистора.На чертеже приведена принципиальная электрическая схема генератора,Генератор импульсов содержит однсхпереходной транзистор (ОПТ)1 с резисторами 2 и 3 в базовых цепях, токозадающий резистор 4, времязадающий конденсатор 5, диод 6, включенный встречно-параллельно эмиттерному переходу р о тра тора 7.Генератор работает следующим образом, Когда ОПТ 1 закрыт, конденсатор 5 разря жается по цепи, состоящей из резистора 4 идиода 6. При этом транзистор 7 заперт и не оказывает влияния на постоянную времени времязадающей цепи, Когда напряжение на эмиттере транзистора 1 достигает напряже ния включения, то он включаешься, диод 6 запирается, а...

Номер патента: 458092

Опубликовано: 25.01.1975

Авторы: Попов, Смирнов, Хейфец

МПК: H03K 3/45

Метки: генератор, импульсов, магнитный

...араллельно т 2 включе Ключом 4 подключена рансформат обмотке им чена коррек ератора. содержит которому н накопик накопи- нагрузка р 6, Папульсного тирующая Изобретение относит лительной технике, быть применено для коротких импульсов с дования.Известен магнитный пульсов (импульсный щий источник питания копительный конденса ющую цепочку, импул магнетрон в цепи нагрЦелью изобретен и длительности спада и частоты следования.Для этого корректи непа в виде дросселя жду одноименными к чены выравнивающие разноименными конц тор, зашунтированнь ром.458092 10 Предмет изобретения Назаро оставите дактор А. Зиньковский Техред Т, Миронова Корректор М, Щипкова Изд.331 сударственного коми по делам изобрете Москва, Ж, РаушЗаказ 603/12ЦНИИПИ ПодписноССР...

Номер патента: 458093

Опубликовано: 25.01.1975

Автор: Баранов

МПК: H03K 3/78

Метки: генератор, импульсов, транзисторный

...эмиттер соединен с транзистора, а база подклю времязадающей цепиимпульсов по ающийся тем,ьшей длительноя емкости времян транзистор обтор которого солюсом источникабазой основного чена к резистору Опубликовано 25,01,75.Дата опубликования оп Известен транзисторныи генератор импульсов по авт. св.216039.Однако в известном генераторе для увеличения длительности импульсов надо увеличить емкость времязадающей цепи.Целью изобретения является получение большей длительности импульсов без увеличения емкости времязадающей цепи.Для этого в генератор введен транзистор обратной проводимости, коллектор которого соединен с положительным полюсом источника питания, эмиттер соединен с базой основного транзистора, а база подключена к резистору времязадающей...

Номер патента: 458094

Опубликовано: 25.01.1975

Авторы: Кудрин, Шерстобитов

МПК: H03K 4/02

Метки: генератор, линейно-изменяющегося

...нулю. Через гасящий резистор 4, замкнутый тумблер 5 и выход УПТ 1 протекает ток, создаваемый в этомконтуре источником ЭДС 3. При размыкании0 тумблера 5 ток начинает протекать через конденсатор 2 и постепенно заряжает его. По мере заряда конденсатора 2 напряжение на нем,а следовательно, на входе и на выходе УПТ 1растет. Поскольку коэффициент усиления по5 напряжению УПТ 1 равен единице, то входное и выходное напряжения УПТ 1 равны влюбой момент времени как по величине, таки по знаку, а следовательно, ток, протекающий через гасящий резистор 4 и заряженный0 конденсатор 2, будет практически неизменным в течение всего цикла заряда конденсатора 2.По окончании цикла замыкается тумблер 5и генератор приводится в исходное состояние.Как показали...

Номер патента: 458095

Опубликовано: 25.01.1975

Автор: Шпота

МПК: H03K 5/13

Метки: импульсов, прямоугольных, релаксационный, формирователь

...через резистор 6, а конденсатор 7 заряжен практически до напряжения Е.20 При подаче на вход короткого запускающего сигнала триггер переходит в другое состояние, определяемое режимом отсечки транзистора и режимом насыщения, В этом случае транзистор 8 оказывается в режиме отсечки.5 С этого момента происходит основной процесс,которым определяется длительность вершины выходного импульса: разряжается конденсатор 3 через резистор 9 и источник питания Е,. Как только произойдет разряд конденсато ра 3, открывается транзистор 4 за счет поло458095 Предмет изобретения Составитель Н, ДубровскаяРедактор А. Зиньковский Техред Т. Миронова Корректор М. Щипкова Заказ 603/15 Изд.331 Тираж 902 Подписное ЦНИИПИ Государственного комитета Совета...

Номер патента: 458098

Опубликовано: 25.01.1975

Авторы: Зимаков, Овласюк, Хальков

МПК: H03K 17/56

Метки: аппаратуры, выходных, закрывания, подстанций, тиристоров, тяговых, элементов

...гасящего тири стор а. На чертеже изображена схема описываемого устройства.Устройство содержит дроссельщий тиристор (ГТ), вспомогателник (ВИП), конденсатор (С) и ззистор (К), датчик постоянного токвремени (РВ), усилитель (УС),уэлементы, шунтированные встченными относительно питающегодиодами (Дь Д 2 Д), тиристорющих элементов Тт, Т 2 Тблприводов В, В 2 Вл В случае, если тиристоры Ть Т 2 Туправляющих элементов открыты, а блок-контакты привозов Вь В 2 В, не размьпсаются по какой-либо причине, через тиристоры управления протекает длительное время ток, который вызывает срабатывание датчика постоянного тока (ДТ) и опустя заданную выдержку времени (большую времени срабатывания самого медленно действующего привода) реле времени (РВ) и через...

Номер патента: 458099

Опубликовано: 25.01.1975

Авторы: Прокофьев, Сидоренко, Сирота, Таякин

МПК: H03K 19/08

Метки: буферное, мдп-транзисторах

...с первой шиной импульсного напряжения, ц с затвором второго зарядного транзистора, сток которого соединен с второй шиной импульсного напряжения, а между его истоком и затвором включен конденсатор положительной обратной связи, лричем исток второго зарядного транзистора соединен со стоком второго разрядного транзистора и с затвором зарядного транзистора выходного каскада, сток 11 458099состоянию логической 1, затвор транзистора 14 разряжается в интервале времени сдвига фазы Ф; и Ф; (т,) через транзисторы 2 и 3 и транзистор 14 закрывается.Во время действия имлульса фазы Ф, напряжение фазы передается на затвор транзистора 13 через открытый транзистор 10, транзистор 13 открывается и заряжает емкость нагрузки до уровня логической 1....

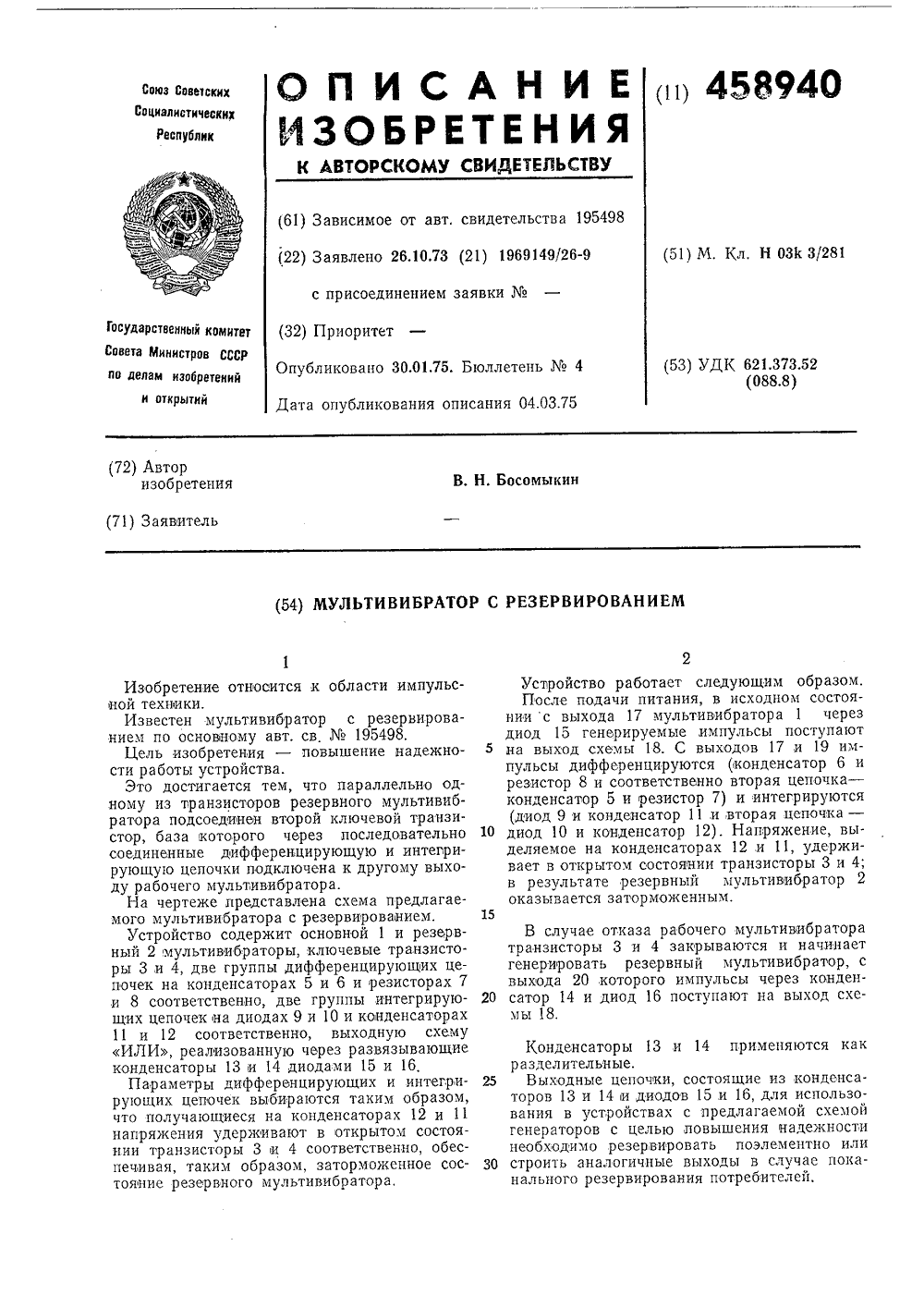

Номер патента: 458940

Опубликовано: 30.01.1975

Автор: Босомыкин

МПК: H03K 3/281

Метки: мультивибратор, резервированием

...1 и резервный 2 мультивибраторы, ключевые транзисторы З,и 4, две группы дифференцирующих цепочек на конденсаторах 5 и 6 и резисторах 7 и 8 соответственно, две группы интегрирующих цепочек на диодах 9 и 10 и конденсаторах 11 и 12 соответственно, выходную схему ИЛИ, реализованную через развязывающие конденсаторы 13 н 14 диодами 15 и 16.Параметры дифференцирующих и интегрирующих цепочек выбираются таким образом, что получающиеся на конденсаторах 12 и 11 напряжения удерживают в открытом состоянии транзисторы 3 и 4 соответственно, обеспечивая, таким образом, заторможенное состоявне резервного мультивибратора,Устройство работает следующим образом.После подачи питания, в исходном состоянии с выхода 17 мультивибратора 1 через диод 15...

Номер патента: 458941

Опубликовано: 30.01.1975

Авторы: Сычев, Щетинин

МПК: H03K 3/30

Метки: блокинг-генератор

...между источником смещения 5 и обмоткой 4 импульсного трансформатора 2, управляющие электроды которых подключенык источнику 8 синхронизирующих импульсов.5 Кроме того, в схему блокинг-генератора входит РС-цепь, состоящая из резистора 9 и конденсатора 10.Предлагаемый блокинг-генератор работаетследующим образом,10 В исходном состоянии блокинг-генераторнаходится в известном автоколебательном режиме, После блокинг-процесса конденсатор 10разряжается по экспоненте. Появление синхронизирующего импульса открывает тири 15 стор: либо 6, либо 7 в зависимости от оставшегося в данный момент напряжения на конденсаторе 10, При этом конденсатор 10 подзаряжается или подразряжается до напряжения, определяемого источником смещения 5,20 задаваемого из...

Номер патента: 458942

Опубликовано: 30.01.1975

Авторы: Балакай, Болдин, Соловьев, Якушин

МПК: H03K 5/08

Метки: усилитель-ограничитель

...повторителей.На чертеже представлена блок-схема усилителя-ограничителя.Входной сигнал подключается к входу первого балансного каскада 1, выходы которого соединены с базами транзисторов 2 и 3 первого и второго эмиттерных повторителей соответственно, Эмиттер транзистора 2 подсоединен к базе транзистора 4, эмиттер транзистоРаботает усилитель-ограничитель следующим образом,10 В режиме малого сигнала транзисторы 4 и 5заперты и на работу схемы не влияют. В режиме большого сигнала, например положительного перепада, открывается левый транзистор баланоного каскада 1, а правый закры вается. В этом случае на базу первого эмиттерного повторителя на транзисторе 2 поступает напряжениеблизкое и нулю, а на базу эмиттерного повторителя на...
