H03K — Импульсная техника

Номер патента: 388349

Опубликовано: 01.01.1973

МПК: H03K 3/013

Метки: библ, дьяконов, зиенкоинститута

...9. Резисторы 10 - 13 предяазначены для отолучения заданных режимов схемы мультивибратора. К клеммам 14 и 15 подключаются источники ттитания.В исходном состоянии транзистор 1 закрьпг, 20 так как к его переходу база эмиттер приложено запирающее напряжение, создаваемое диодом 9. Транзистор 2 открыт и находится в состоянии насыщения благодаря отпирающему базовому токупротекающему от ис точника питания, подключенному к клемме15, через резисторы 13 и 12. При подаче отпирающего импульса в цепь базы транзистора 1 через конденсатор 8 транзистор 1 отпирается и входит в состояние насьсщения, Эмнттер ный переход транзистора 2 оказывается сме388349 напряжения, равного остаточному падений напряжения на транзисторе 2, до,напряжения, раувного...

Номер патента: 388350

Опубликовано: 01.01.1973

Авторы: Сухомлинов, Юлдашев

МПК: H03K 3/30

Метки: генератор, импульсов, многофазный

...многофазного генератора импульсов.Генератор содержит и блокннг-генераторов, собранных на транзисторах 1 1 1, имеющих оощую ЯС-цепочку, состоящую из конденсатора 2 и резистора 3.При появлении скачка коллекторного тока ответствующего направления в блокинг-гераторе, собранном, например, на транзисторе 1 на обмотке 4, связи импульсного трансформатора 5, возникает отрицательный всплеск напряжения, который, воздействуя на базу транзистора 1 е, отпирает его. Усиленный всплеск отрицательного напряжения, появившись на обмотке 4, связи импульсного трансформатора 5 воздействует на базу последующего транзистора, отпирает его, и так далее. Наконец, всплеск напряжения с обмотки 4 связи импульсного трансформатора 5 поступает на базу транзистора 1...

Номер патента: 388351

Опубликовано: 01.01.1973

Авторы: Ионосферы, Распространени, Специал, Ьное

МПК: H03K 3/09

Метки: генератор, импульсов, прямоугольных

...5находится в активном режиме, и напряжениена его эмиттере равно - Е, - егде- Е - напряжение на базе транзистора 5,- е - напряжение эмиттер ного переходатранзистора 5.Конденсатор 2 заряжается пас гоянпым током от источника 1, а также остаточным током эмпттера транзистора 3. Процесс заряднарушается, когда напряжение на эмиттерстранзистора 3 становится равным - Е 2 - е.,где- Е 2 - напряжение на коллекторе транзис.тора 4;- ее - напряжение эмиттерного переходатранзистора 3,М этот момент происходит лавинообразныйпереход транзисторов 3 и 4 в насыщенноесостояние и напряжение па эмиттере транзистора 3 становится равным - е Получающийся при этом положительный перепад напряже.Предмет изобретения Составитель Ю. ЕркинРедактор Т, Ларина Техред...

Номер патента: 388352

Опубликовано: 01.01.1973

Автор: Пронин

МПК: H03K 3/281

Метки: мультивибратор, управляемый

...близкой к нулю.Цель изобретения - расширение диапазонарегулирования скважности импульсов.С этой целью эмиттер этого дополнительного транзистора соединен с эмиттером основного транзистора мультивибратора той же проводимости.На чертеже изображена принципиальнаяэлектрическая схема управляемого мультивибратора.Управляемый мультивибратор выполнен наосновных транзцсторах 1, 2 разной проводимости ц дополнительном 3, эмцттер которогосоединен с эмиттером транзистора 2 и через резистор 4 с минусовым полюсом источника питания. Времязадающий конденсатор 5 находится в цепи между базой транзистора 1 и коллектором тр а нзистор а 2.5 Заряд этого конденсатора 5 осуществляется при открытых транзисторах 1 и 2. В это время в результате падения напряжения...

Номер патента: 388353

Опубликовано: 01.01.1973

Автор: Шпота

МПК: H03K 3/281

Метки: мультивибратор

...7 соединены с времязадающими конденсаторами 8 и 9 непосредственно, а с коллекторами основных транзисторов 1 и 2 и с времязадающим резистором 10 - через диоды 11 и 12. Между эмиттерами дополнительных транзисторов б и 7 и времязадающим резистором 10 включены диоды 13 и 14. Между базами основных транзисторов 1 и 2 и вторым 2выводом времязадающего,резистора 10 включены диоды 15 и 1 б.Выходом мультивибратора является коллектор основного транзистора и верхний вывод времязадающего конденсатора, На схеме выходное напряжение снимается через диоды 17 или 18 с коллектора транзистора 2 и времязадающего конденсатора 9,Базы дополнительных транзисторов б и 7 соединены непосредственно с коллекторами основных транзисторов 1 и 2, а коллекторы...

Номер патента: 388354

Опубликовано: 01.01.1973

Авторы: Вител, Почтарев

МПК: H03K 3/315

Метки: диодах, триггер, туннельных

...4 с накоплением заряда,быстродействующего импульсного диода б,резистора б, а индуктивность 7 запуска зашунтирована обращенным туннельным диодом 8,На входную шину поступает спусковой сигнал синусоидальной формы. В результате действия отрицательной полуволны диод 4 с накоплением заряда смещается в прямом направлении, осуществляя накопление зарядавблизи перехода. Во время действия положительной полуволны происходит рассасывание накопленного заряда,и резкое восстановление обратного сопротивления диода 4 с накоплением заряда, Таким образом осуществляется формирование короткого переднего фронта 5 спускового сигнала, Импульсный диод 5 обеспечивает прохождение спускового сигнала только положительной полярности. Окончательное формирование...

Номер патента: 388355

Опубликовано: 01.01.1973

Автор: Вител

МПК: H03K 3/352

Метки: генератор, импульсный, тиристорный

...блокирующему вентилю, имеет низкую надежность.С целью повышения надежности в работе в цепь формирования импульсов управления предлагаемого генератора включен тиристор, анод которого соединен с катодом блокирующего, вентиля, а блокирующий вентиль зашунтирован конденсатором,На чертеже представлена принципиальная схема импульсного генератора.Генератор содержит источник 1 питания, накопитель 2 энергии, полупроводниковый ключ 3 (группу поледовательно соединенных тиристоров), нагрузку 4, заурядный дроссель б, блокирующий вентиль б, цепь 7 формирования импульсов управления, тиристор 8, анод которого через цепь 7 формирования импульсов управления соединен с катодом блокирующего(Р - частота собственных колебаний зарядного контура) контурный...

Номер патента: 388356

Опубликовано: 01.01.1973

Авторы: Абас, Або, Леонтьев

МПК: H03K 3/53

Метки: генератор, импульсный

...импульсного генератора.Схема состоит из нагрузки 1, накоотительных конденсаторов (емкостей) 2 - 10 ячеек искусственной линии, катушек 11 - 13 индуктивности ячеек искусственной линии, основного коммутатора 14, резисторов 15 - 29, разделительных конденсаторов (емкостей) 30 - 35, трехэлектродных коммутаторов (разряд- нико,в) 3 б - 41. На схеме изображен генератор с трехячеечной линией, состоящей из П- и Т-образных индуктивно-емкостных ячеек, Включенных во схеме венератора Аркадьева - Маркса. Коммутаторами ячеек служат врехэлектродные коммутаторы (разрядники) Зб - 41, поджигаюоцие электроды которых через конденсаторы 30 - 35 подключены к точечке соединения катущки 13 и основного коммутатора 14.10 Конденсаторы 2 - 10,линии заряжаются...

Номер патента: 388357

Опубликовано: 01.01.1973

Авторы: Андреев, Жуков

МПК: H03K 4/00

Метки: 388357

...должна быть рассчитана таким образом, чтобы период колебаний мультивибратора, образованного двумя первыми инверторами 1 и 11 при напряжении на базе транзис 20 тора б, равном нулю, был больше, чем требуемый период последовательности импульсовпри любом разбросе параметров ячеек, образованных инверторами 12 - 1+1.После окончания импульсов на выходе У25 возникает импульс на выходе инвертора 1+т,а, следовательно, на базе транзистора б. Этотимпульс разряжает конденсатор 2, до напряжения отпирания инвертора 1 причем времяразряда конденсатора через транзистор б во30 много раз меньше времени разряда его че 388357рез резистор 3 на участке экспоненты, где производится корректировка периода основного генератора, Следовательно, во столько же...

Номер патента: 388358

Опубликовано: 01.01.1973

Авторы: Клюшин, Лазутина, Храмов

МПК: H03K 3/70

Метки: генерации, импульсов, пачек

...4, схему поразрядного сравнения 5, кипп-реле б, вход 7 устройства, выход 8 устройства.10 Устройство работает следующим образом.В исходном состоянии счетчики 1 и 2 находятся в нулевом положении, триггер 2 - в состоянии, при котором он блокирует генератор 4 импульсов.15 При поступлении на вход устройства импульса начала работы в счетчик 2 записывается единица и опрокидывается триггер 3, снимая блокировку с генератора 4 импульсов, который переходит в режим автоколебаний.20 Первый импульс с выхода генератора 4 импульсов поступает на выход устройства и вход счетчика 1, в котором записывается единица.Срабатывает схема 5 сравнения, запускающая кипп-реле б, которое на время срабатывания 25 блокирует генератор 4 импульсов, а переднийфронт...

Номер патента: 388359

Опубликовано: 01.01.1973

Авторы: Бажанов, Гусев, Мислович

МПК: H03K 5/00, H03L 7/08, H04L 7/06 ...

Метки: синхронизации

...ячейку с выходной ячейкой. Последняя соединена с подвотавливавщей ячейкой, подго тавливаемой тактовыми низкочастотными импульсами и опрашиваемой тактовыми импульсами, которые одновременного подготавливают регенеративную цепь. Такое выполнение устройства синхронизации, позволяет существен но повысить помехозащищенность и надежность.На чертеже показана схема предлагаемогоустройспва.Устройство синхронизации состоит из фор мирователя 1,пачек импульсов, соединенногос замыкающимися контактом,управления внешнего устройства, регенеративной цепи, состоящей из ферритвранзисторных ячеек (ФТЯ) 2, 3 и 4, соединенных последователь но, Ячейки б, Ячейки б, посцготавливаюЩей выходную ячейку 7.Команда от внешнего устройства длительностью т через...

Номер патента: 388360

Опубликовано: 01.01.1973

Авторы: Громов, Тихонов

МПК: H03K 5/01

Метки: библиота

...с нагрузкой, между блокицг-генератором и усилителем импульсов включена дифференцирующая КС-цепь, а усиП 4 Й цИзобретение относится к импульсной технике, в частности к:импульсным генераторам, и предназначено в комплексе с импульсным модулятором для применения в радиолокации (генераторах, использующих эффект Ганиа), в 5 радиоизмерительной технике и т. д.Известны импульсные подмодуляторы, содержащие блокинг-генератор, усилитель импульсов и ключевой элемент.Цель изобретения - исключение прохожде ния импульса помехи и обеспечение полного согласования сопротивления усилителя подмодулятора с низкоомной нагрузкой.С этой цслью между блокицг-генератором и усилителем импульсов включена дифференци рующая КС-цепь, а усилитель импульсов выполнен...

Номер патента: 388363

Опубликовано: 01.01.1973

МПК: H03K 17/62

Метки: 388363

...к земле и к минусу источника питания. В цепь внутренней обратной связи каждого усилителя последовательно с имеющимся диодом включаются 20 еще два встречных диода, и средние диоды новых внутренних обратных связей всех усилителей соединяются последовательно.На чертеже представлена схема предлагаемого устройства. 25Входная клемма 1 (общая для всех усилителей) подключена к базе транзистора 2. Коллектор транзистора соединен через резистор 3 с минусом источника питания и с базой второго транзисгора 4, эмиттер которого также 30 на выходной клемме 11 Й-го усилителя появляется напряжение, равное Еппт, которое через цепочку средних диодов усилителей с меньшим номером запирает все эти усилители. Все усилители с номером 1)А закрыты,...

Номер патента: 388364

Опубликовано: 01.01.1973

Авторы: Бородин, Неснйш, Самсонов

МПК: H03K 17/60

Метки: коммутирующее

...управляющего напряжения транзистор 11 закрывается. База транзистора 10 через резистор 12 соединяется с шиной питания +У, и этот транзистор закрывается, так как между егоТираж 780 Поомитета Совета Министров СССРетений и открытийаушская наб., д, 4/5 аказ 2819/12ЦНИИП Изд.1689 осударственног по делам изсн ипография, пр, Сапунова, 2 базой и эмиттером прикладывается напряжение в запирающем направлении.Генераторы тока создают управляющий ток, часть которого протекает по резистору 13. Под действием управляющего тока открываются транзисторы 1, 2.При подаче на управляющий вход 14 высокого уровня управляющего напряжения транзистор 11 открывается, Уровень напряжения на базе транзистора 10 становится близким нулю (в то время как на базе транзистора...

Номер патента: 388365

Опубликовано: 01.01.1973

Автор: Авторы

МПК: H03K 19/00

Метки: библиотека

...Каядый входной канал состоит из одной шины, каждый выходной - из Й шин,Для пояснения возможностей технической реализации схем преобразования 12, 13, 14 на фиг. 3 приведена схема преобразования йзначного частотного сигнала ,в Й-значный пространственно-потенциальный сигнал содержащая й частотных фильтровав 1 б, 1 б, 17 (для случая Й=З). Каждый из этих фильтров настроен на одину определенную частоту со, из Й значений частот основного спектра ою вь ". аьак - ь Последовательно с каждым из фильтров включен выпрямитель (18, 19, 20). Выпрямители настроены так, что независимо от значения частоты на входе сигнал на выходе характеризуется фиксированным значением потенциала,Схема, приведенная на фиг, 3, имеет один входной канал 4 и Й выходных...

Номер патента: 388366

Опубликовано: 01.01.1973

Автор: Андреев

МПК: H03K 19/094

Метки: инвертор, мдп-транзисторах

...подключен к стоку инвертирующего транзистора.С целью расширения функциональных воз можностей инвертора в предлагаемое устройство введен дополнительный транзистор, подключенный затвором к затвору инвертирующего транзистора, а истоком и стоком - соответственно к истоку и затвору нагрузочного 20 транзистора пушпульного выходного каскада.На чертеже представлена схема инвертора на МДП-транзисторах.Схема содержит инвертирующий транзистор 1, пушпульный выходной каскад, состоя щий из переключающего 2 и нагрузочного 3 транзисторов, дополнительный транзистор 4, затвор которого связан с затвором инвертирующего транзистора 1, сток подключен к затвору нагрузочного транзистора 3 пушпуль- ЗО диого каскада, а исток - к истоку ого транзистора 3, входную...

Номер патента: 388367

Опубликовано: 01.01.1973

Авторы: Переверзев, Шершаков

МПК: H03K 21/00

Метки: входом, счетным, триггер

...подключен ко вторым обкладкам конденсаторов 3 и б, к аноду диода 8. Управляющий электрод тиристора 5 подсоединен к катоду диода 8 и к цепи 9 питания с отрицательной полярностью непосредственно и через токоограничивающий резистор 10 - к счетному входу 11. Счетный вход 11 подключен ко второму контакту 12 контактных пар реле. Последовательно обмоткам 1 и 2,поляризованного реле включены диоды 13 и 14.При поступлении на счетный вход 11 импульсного напряжения и положении контакта 12, показанном на чертеже, происходит заряд конденсатора 3. Через обмотку 1 протекает ток, ограниченный высокоомным резистором 10. Поляризованное реле не срабатывает. На управляющем электроде тиристора 5 имеется отрицательный по отношению к катоду тиристора потенциал...

Номер патента: 388368

Опубликовано: 01.01.1973

Автор: Зибинь

МПК: H03K 29/00

Метки: многостабильный, триггер

...схемы триггеров, построенных на трехвходовых каскадах.Восьмикаскадный триггер содержит элементы ИЛИ - НЕ 1 - 8 (вместо них можно использовать также элементы И - НЕ, И - ИЛИ - НЕ), соответствующие разрядам А - Н. 9 - 1 б - входы установки, 17 - выходы,На фиг. 2 и 3 каскады условно изображены кружками; вместо двух встречных стрелок между соединенными каскадами в структурных схемах для простоты показано одно не- ориентированное ребро, а входы установки и выходы не показаны.Сигнал на выходе каждого из каскадов может принимать одно из двух значений - О или 1.Каждое уписывается 10 таль риггеров резко возра ребуемого числа состо арактеристики каскад Сложность таких т тает с увеличением т ний, а нагрузочные х ухудшаются. Предлагаемое...

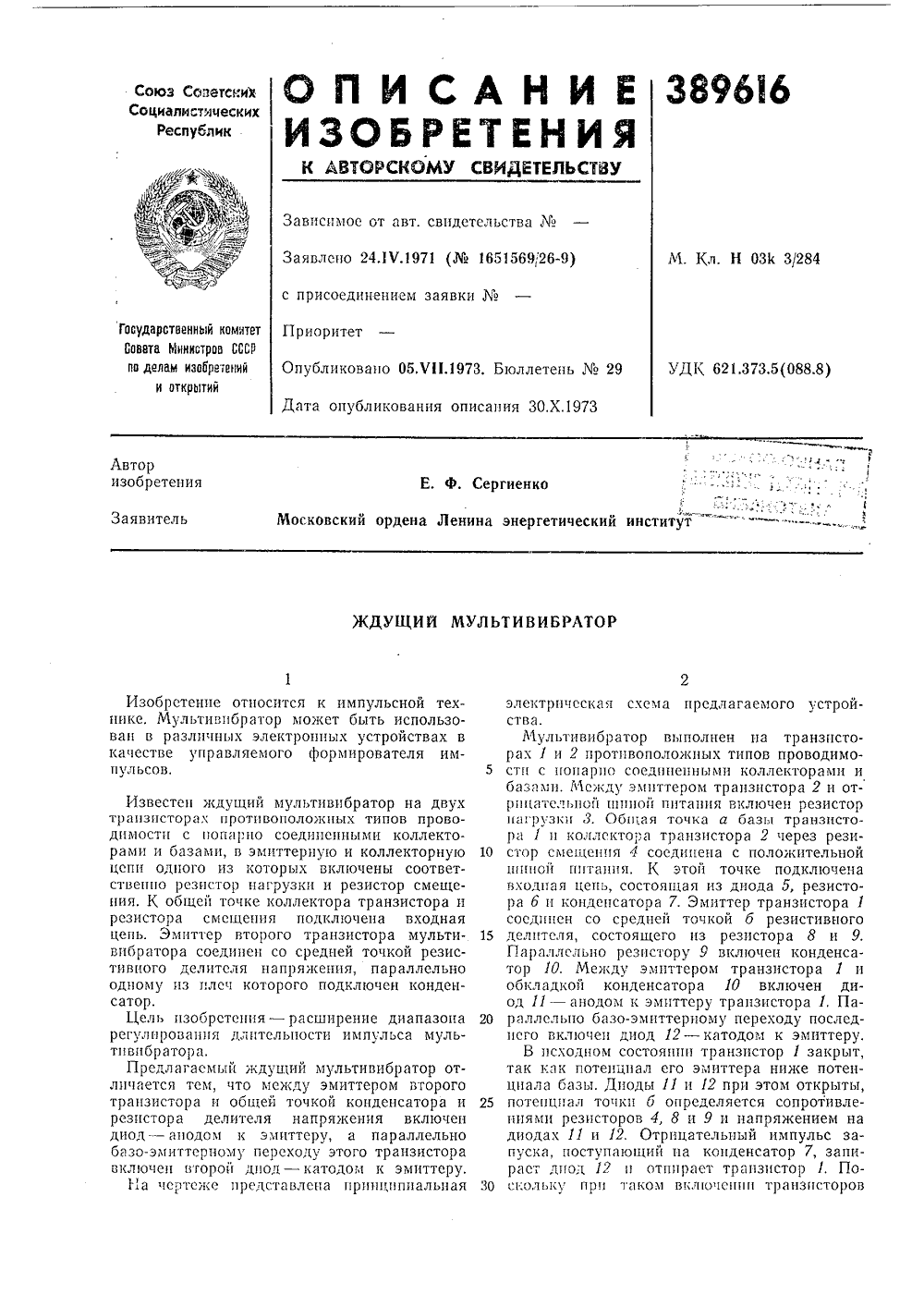

Номер патента: 389616

Опубликовано: 01.01.1973

Автор: Вител

МПК: H03K 3/284

Метки: ждущий, мультивибратор

...б ц конденсатора 7. Эмиттер транзистора 1 соединен со средней точкой б резистивного делителя, состоящего из резистора 8 и 9. Параллельно резистору 9 включен конденсатор 10. Между эмпттером транзистора 1 ц обкладкой конденсатора 10 включен диод 11 - анодом к эмцттеру транзистора 1, Параллельно базо-эмиттерцому переходу последнего включен диод 12 - катодом к эмцттеру.В исходном состояшш транзистор 1 закрыт, так кдк потенциал его эмиттера ниже потенциала базы. Диоды 11 и 12 при этом открыты, потенциал точки б определяется сопротивлениями резисторов 4, 8 и 9 и напряжением на диодах 11 ц 12, Отрицательный импульс запуска, поступающий ца конденсатор 7, запирает диод 12 ц отпирает транзистор 1. Поскольку прц таком включении транзисторов389616...

Номер патента: 389617

Опубликовано: 01.01.1973

Автор: Авторы

МПК: H03K 3/284

Метки: ждущий, мультивибратор

...находящемся в закрытом состоянии,К базам транзисторов 1, 2 подключены резисторы смещения 4, б и конденсаторы б, 7. Коллекторы транзисторов 1, 2 через резисторы обратной связи 8 и 9 соединены с базой транзистора 3.При подаче запускающего импульса натранзистор 3 мультивибратор переходит в состояние квазправновеспя, в схеме происходит 5 лавинообразный переходный процесс, в результате чего транзистор 3 переходит в режим насыщения, а транзисторы 1 и 2 - в режим отсечки, поэтому на выходе появляются два импульса.10 В состоянии квазиравновесия конденсаторыб и 7 разряжаются через резисторы 4 и 5.Как только напрякение на базе транзистора 2 становится отрицательным, он открывается.Транзистор 1 находится в непроводящем со стоянии до полной...

Номер патента: 389618

Опубликовано: 01.01.1973

Авторы: Килин, Кушакевич

МПК: H03K 5/00, H03K 5/156

Метки: временных, интервалов

...старт- импульсов , а оставшаяся часть через ослабитель светового потока 4 (например, диафрагму) падает ца датчик стоп-импульсов б. Усилитель-формирователь старт-импульсов б формирует старт-импульс для запуска генератора пилообразных импульсов 7 и формирователя импульсов запрета 8. Усилитель-формирователь стоп-импульсов 9 формирует стоп- импульс от отдельного фотона, попавшего в датчик стоп-импульсов. Этот импульс задеряцваетсл линией задерккц 10 ца время, необходимое для срабатывания генератора 7 иаказ 2826/13ЦНИИ Изд.788сударственного по делам изо Москва, Ж,Тираж 7 омитета Совета Ми етений и открытий аушская наб., д, 4/5 80 Подписнонистров СССР Го ипография, пр. Сапунова формирователя 8, и поступает на схему совпадения 11. Стоп-импульс,...

Номер патента: 389619

Опубликовано: 01.01.1973

Авторы: Желтков, Страхов, Стрельник

МПК: H03K 3/30

Метки: импульсов, формирователь

...формирования переднего фронта импульса.На нагрузочной обмотке трансформатора 8 при этом выделяется положительный перепад напряжения, который подается в нагрузку и одновременно на линию задержки 4, согласованную на конце,С отвода а линии 4, отстоящего от начала на время, равное заданной длительности выходного импульса, через ускоряющую РС- цепочку импульс поступает на базу усилителя 5 и отпирает его, На коллекторной нагрузке усилителя 5 образуется отрицательный перепад, запирающий транзистор 3. Прп запирании его ток через транзистор 1 резко падает, и происходит лавинообразный процесс формирования заднего фронта выходного импульса. Импульс с коллекторной нагрузки усилителя 5 одновременно подается через РС-цепь, образованную...

Номер патента: 389620

Опубликовано: 01.01.1973

Авторы: Воробьев, Пац

МПК: H03K 5/156

Метки: генератор, импульсов, тактовых

...представлена блок-схема предлагаемого генератора тактовых импульсов.Генератор импульсов состоит из формирователей 1 и 2, выходного усилителя 3, блоков регулирования параметров 4 - 7, дешифратора 8 автоматического изменения параметров, регистра значеш)й параметров 9 и информационных шпц 10. Выходом генератора является шина 11. Формирователи 1 и 2 соединеныпоследовательно с выходным усилителем 3.Регистр 9 соединен со входами дешифратора 8,выходы которого соединены со входами фор") мцроватслей 1, 2 и выходного усилителя 3;ерез блоки регулирования параметров 4 - 7.Входной импульс, поданный на шину 12,запускает формирователи 1 ц 2, которые вырабатыва;от импульсы до появления на шц 0 це 13 запрещающего сигнала,Если в процессе работы...

Номер патента: 389621

Опубликовано: 01.01.1973

Автор: Коровин

МПК: H03K 6/02

Метки: релейный, усилитель

...резистор 8 и цепочку цз последовательно включенных диодов 9 и 10.В эмиттерцо-базовую цепь транзистора б 10 включены рсзистор 11 и диод 12 для запирация этого транзистора. Так как в качестве нагрузки релейного усилителя применено электромагнитное реле 7, то для устранения перенапряжения на транзисторах обмотка 15 реле шунтирована диодом 18. Источникомпитания служит диодный мост 14.При отсутствии входного сигнала постоянного тока от источника 1 транзисторы заперты, напряжение на обмотке реле 7 отсутствует.20 Когда напряжение сигнала постоянного токаисточника 1 достигает порога срабатывания, отпирается транзистор 4, что вызывает отпирание транзистора 5 и рост напряжения на обмотке реле 7 и резисторе 8. Когда напряжение на резисторе 8...

Номер патента: 389622

Опубликовано: 01.01.1973

Авторы: Золотарев, Лапин

МПК: H03K 9/04

Метки: дискриминатор, импульсный, фазовый

...4, Выход триггера 3 подключен ко входу генератора тока 5. Выходы генератора 5 и формирователя разрядного импульса 2 подключены к запоминающему конденсатору 6, который подсоединен к гыходному каскаду 7.Импульсы с устройства формирования и за: держки импульсов опорного сигнала 1 поступают на формирователь разрядного импульса 2, длительность которгн о выбирается такой, чтобы обеспечить полный разряд запоминаю. щего конденсатора 6. Задний фронт разрядно. го импульса запускает триггер 3, Импульсы измеряемого сигнала, сформированные устройством формирования и задержки папульсов измеряемого сигнала 4, перебрасывают триггер 3 в исходное состояние. Генератор тока 5 во время импульса триггера 3 заряжает запоминающий конденсатор 6 до потспциала,...

Номер патента: 389626

Опубликовано: 01.01.1973

Автор: Подзолов

МПК: H02J 3/18, H03K 17/567

Метки: иап

...сигнала вырабатывают непрерывную высокочастотную последовательностьимпульсов, которую в промежутках времени,когда результирующее значение напряжениясети и на конденсаторе не равно нулю, шунти,руют, запрещая включение тиристоров.На фиг. 1 представлена схема устройства,позволяющего осуществить предлагаемый споденсатора с,помощью тиа, б представлены осцилсерий импульсов при разнапряжении на конденсаб - осциллограммы напрячерез тиристоры при разнапряжениях на конденсаосциллограммы, иллюстриа и колебания напряжения ном включении конденсаВместо трансформатора 4 может быть применен делитель напряжения на активных сопротивлениях.При подключении силовой части устройства к сети переменного тока все напряжение практически прикладывается к...

Номер патента: 389627

Опубликовано: 01.01.1973

Автор: Попков

МПК: H03K 17/693

Метки: би5лис

...подключенные к истокам МОП- транзисторов первой ступени, стоки которых соединены с истоками МОП-транзисторов второй ступени. К истокам последних подключены нагрузочный резистор и шина выходных сигналов,Цель изобретения - повышение надежности устройства.Предлагаемый коммутатор отличается тем, что в него введены суммирующий операционный усилитель и источник отпирающего напряжения таким образом, что один из входов операционного усилителя подключен к шине выходных сигналов, другой - к источнику отпирающих сигналов, а выход - через резисторы - к затворам МОП-транзисторов. На чертеже представлена принц я электрическая схема устройства дл о случая, когда число ступеней рав а число каналов - четырем,Шины 1 - 4 входных сигналов подключены к...

Номер патента: 389628

Опубликовано: 01.01.1973

Авторы: Вител, Иванов, Маркин, Удовик, Филиппов

МПК: H03K 3/286

Метки: д-триггер

...на многоэмиттерном транзисторе (МЭТ) 1, инвертирующие транзисторы 2 и 8, диод смещения 4, токораспределяющий транзистор 5, резистивный делитель б, подключенный к шине симметричных прямоугольных тактовых импульсов (ТИ) 7.При наличии,на входах 8 - 10 высокого потенциала ток от,источника ТИ во время действия положительного импульса течет через резнстивный делитель б в базу переключающего транзистора 5 и через диод смещения 4 - в базу инвертирующего транзистора 2.Протекание тока в коллекторной цепи транзи стора 5 создает падение, напряжения на частирезистивного делителя, что препятствует смещению коллекторного перехода МЭГ в прямом направлении. Ток эмиттера транзистора 5 делится на две составляющие: основная 15 часть его течет через диод...

Номер патента: 389629

Опубликовано: 01.01.1973

Авторы: Засенко, Ивкин, Скосарев, Трифонов

МПК: H03K 21/02

Метки: делитель, импульсный, частоты

...1, лементами памяти 2. огические элементы деления на устанавли менты памяфициента де ства,Импульсный делительнакопительный счетчик 1,,памяти 2, шину задания кния 3, логические элементсравнения б, схему ИЛИ7, Одни входы устройствас соответствующими разра другие - с двоичными эРазряды счетчика через л И 4 соединены с соответствующ ными элементами памяти, а выход сравнения б через схему ИЛИ шиной сброса 7 счетчика,В исходном состоянии счетчик 1 и двоичные элементы памяти 2 установлены .на нуль. На вход счетчика поступают импульсы с частотои повторения 1. 1 ри поступлении командного импульса с шины д открываются логические элементы И 4 и элементы памяти устанавливаются в такое же состояние, что и счетчик. Состояние элементов памяти...

Номер патента: 390540

Опубликовано: 01.01.1973

МПК: G06M 3/02, H03K 23/74

Метки: программное

...на программный узел выведено от контактов разряда сотен сто выводов и столько же разряда десятков.Таким образом, общее число выводов на программном узле составляет двести штук. Одни концы всех десяти контактов разряда тысяч подсоединены к одной общей шине, и которой подсоединен плюс от источника питания, а другие концы подсоединены к шинам контактных групп разряда сотен соответственно: 0-й контакт разряда тысяч - с О-й,шиной контактной группы разряда сотен; 1-й контакт - с 1-й шиной и т. д. По такому же принципу произведено соединенне разряда единиц с разрядом десятков, Одни концы всех десяти контактов .разряда единиц подсоединены к одной общей шине, к которой подсоединен минус источника питания, а другие концы подсоединены к шинам...
