H03K — Импульсная техника

Номер патента: 418982

Опубликовано: 05.03.1974

МПК: H03K 23/40

Метки: 418982

...чтобы схема И - 1-1 Е 4 первого разряда не срабатывала в момент действия этого тактирующего сигнала после того как триггер памяти установится в нуль, а закже для обеспечения устойчивой работы схемы И - НЕ 4 второго разряда, выход этой схемы И - НЕ соединен со входами третьей и четвертой схем И - НЕ первого разряда. Та. ким образом сигнал на выходе третьей схемы И - НЕ может измениться лишь после окончания действия тактирующего сигнала. С приходом третьего тактирующего сигнала срабатывает только схема И - НЕ 4 первого раз- ряда, поскольку на выходах всех схем И - НЕ 3 - логические нули,По окончании действия тактирующего сигпала на выходе схемы И - НЕ 3 первого разряда появляется логическая единица, а поскольку и триггер памяти второго...

Номер патента: 418983

Опубликовано: 05.03.1974

Авторы: Вылегжанин, Сидоренков

МПК: H03K 23/76

Метки: двоичный, делитель, частоты

...для статических преобразователей, а также в различных устройствах автоматики и телемеханики. 5Известен двоичный делитель частоты, содержащий мультивибратор с трансформаторной связью на двух транзисторах, к коллекторам которых подключены крайние выводы обмотки импульсного трансформатора, а к их 10 базам через резисторы подключены разноименные выводы вторичных обмоток этого трансформатора,Цель изобретения - расширение частотного диапазона и повышение стабильности коэффи циента деления.В предлагаемый делитель частоты введены два ключа, содержащих один общий импульсный трансформатор с двумя вторичными обмотками, два транзистора и два диода, като ды которых подключены к базам транзисторов и через резисторы - к разноимецным выводам вторичных...

Номер патента: 419801

Опубликовано: 15.03.1974

Авторы: Алексеев, Алексеева

МПК: H03K 4/08

Метки: напряжений, нелинейности, пилообразных

...5, например осциллограф.Измеряемое пилооб 1 разное напряжение подается на последовательно включенные входное сопротивление усилителя ц заномцнающее устройство (конденсатор). Электронный ключ, 1 О который включен параллельно входу усилителя, периоднческц закорачцвает вход и подключает запоминающцц элемент непосредственно к генератору пилы, Период замыкания и размыкания определяется генератором нм пульсов, период повторения которых в 10 - 100раз меньше периода повторения пилообразного напряжения (см. фиг, 2, а).Пусть за время 0 - ь 6 - 1 з, 4 - ь". далееключ замкнут, прц этом вход усилителя зако рочен, а запоминающий элемент подключеннепосредственно к генератору пилы. В промежутки времени г 1 - тз, гз - г 4ц так далее электронный ключ...

Номер патента: 419983

Опубликовано: 15.03.1974

Авторы: Чичерин, Шевкопл

МПК: G11C 11/40, H03K 3/286

Метки: многоканальный, резервированный, триггер

...цо каждому каналу (на их входы поданы инверсные управляющие сигналы).Триггер 1 канала состоит из элементов 25,26, 22; 10, 13; 1, 2. Клеммы 31 - 36 и 7 являются соответственно входными и выходными о клеммами триггера 1 канала.25 зо 35 Триггер 11 канала состоит из элементов 27, 28, 23; 11, 14; 3, 4. Клеммы 37 - 42 и 8 являются соответственно входными и выходными клеммами триггера 11 канала.Триггер 111 канала состоит из элементов 29, 30, 24; 12, 15; 5, 6. Клеммы 43 - 48 и 9 являются соответственно входными и выходными клеммами триггера 111 канала.Резервированный триггер работаег следующим образом,В режиме хранения информации (при исправной схеме) сигналы в точках 16, 17 и 18 равны единице, а на выходах ТЛЭ 22, 23, 24 - нулю, так как...

Номер патента: 420007

Опубликовано: 15.03.1974

Авторы: Биренберг, Горбатов, Кунин

МПК: H03K 17/79

Метки: бесконтактное, фоторелевптбфщ

...быть использовано при разработке систем защиты и блокировки, а также для контроля технологических процессов.. Известны бесконтактные фотореле, содержа щие фоточувствительный элемент и генератор импульсов, выход которого через трансформатор соединен со входом тиристорного коммутатора переменного тока.С целью повышения чувствительности в 10 предлагаемом бесконтактном фотореле фоточувствительный элемент, например фоторезистор, включен во времязадающую цепь генератора импульсов.На чертеже дано предлагаемое фотореле. 1 б Бесконтактпое фотореле состоит из генератора импульсов 1, содержащего времязадающую цепь, состоящую из фоторезистора 2, резистора 3, накопительного конденсатора 4, динистора 5, последовательно с которым вклю чена первичная...

Номер патента: 420077

Опубликовано: 15.03.1974

Автор: Фадеев

МПК: H03B 1/00, H03K 4/54

Метки: автоматической, настройкигенератора, перестройки, плавной, сигнала, частотуопорного

...частоту генера тора плавного диапазона до номинальногозначения.При неисправности в системе, например отсутствии напряжения на выходе датчика опорного сигнала или генератора плавного диапа зона, устройство работает в режиме пепрерывного поиска, т. е, непрерывного генерирования пилообразного напряжения, причем конденсатор 8 непрерывно заряжается. Как только напряжение возрастает до напряжения, равного напряжению пробоя стабилитрона, стабилитрон пробивается, и импульс тока поступает в цепь базы транзистора блокинг-генератора. Происходит запуск блокинг-генератора, транзистор 17 открывается, его сопротивление коллектор-эмиттер становится практически равным нулю. Диод 19 открывается и конденсатор мгновенно разояжается через диод 19 и участок...

Номер патента: 420079

Опубликовано: 15.03.1974

Автор: Боровик

МПК: G06G 7/18, H03B 5/00, H03K 4/00 ...

Метки: генератор, функции, экспоненциальной

...к уровню выходного напряжения усилителя, При этом на диоде 10 в силу заряда и разряда конденсатора 9 создаются импульсы, полярность которых противоположна полярности выходного напряжения усилителя, а фаза совпадает с фазой импульсов, поступающих на базу транзистора 8. Величина этих импульсов близка к выходному напряже. нию усилителя, если величина сопротивления 11 много больше величины сопротивления 7, Эти импульсы создают ток через сопротивление 11, поступающий на вход усилителя, в тот момент, когда транзистор 2 заперт, так как управляющие импульсы с генератора 15 идут на его базу со сдвигом на 180 по отношению к управляющим импульсам транзистора 8.При размыкании переключателя цепочки 6 через конденсаторы 3 и 4 протекает ток, который...

Номер патента: 420085

Опубликовано: 15.03.1974

Авторы: Изобретени, Петров

МПК: H03D 3/00, H03K 9/10

Метки: аим-чм-сигналов, демодуляции

...обеспечивает вместе с бюро Министерства геологии СССР ключами 6 разделение каналов во времени. Сумматор формируег импульсы длительности, пропорциональной г периодам текущей частоты (т, = гТ,.) каждого канала. Одновременно с этим формирователь эталонного импульса вырабатывает импульс, равньш длительности и периодов входной частоты канала синхроимпульса, что соответствует длительности импульсов и периодов частоты измерительных каналов, прн отсутствнн полезного сигнала (тэ - . 7 Т 0).Эталонный импульс т, и импульс с сумматора сравниваются по длительности схемой 7, на выходе которой образуется импульс, равный их разности т,=г(То - Т.).Разностнын импульс т; с выхода схемы сравнения через ключи 6 подается на соответствующие канальные...

Номер патента: 420091

Опубликовано: 15.03.1974

Авторы: Витер, Гитшов, Конопкин

МПК: H03K 3/38

Метки: 5фонд, постоянного, токавпт, усилитель

...и входом делителя напряжения, состоящего из резисторов 14 и 0 15. Выход этого делителя подключен к истоку МОП-транзистора модулятора 1. Генератор 16 управляющего напряжения выдает импульсы управления модулятором 1 и демодуляторами 7 и 8. Один из парафазных выходов ге нератора 16 управляющего напряжения соединен с управляющими входами модулятора 1 и демодулятора 7, а другой - с управляющим входом демодулятора 8,0 Демодулятор 7, работающий синфазно смодулятором 1, пропускает на выходной сглаживающий фильтр (резистор 9 и конденсатор 10) положительный усиленный полезный сигнал и выброс напряжения, возникающий в 5 момент размыкания модулятора 1. На дополнительном демодуляторе 8, работающем противофаз но, выделяется отрицательный усиленный...

Номер патента: 420096

Опубликовано: 15.03.1974

Авторы: Басманов, Бовкуненко, Бош, Гондарев, Долгополов, Косторниченко, Кульбацкий, Панов, Таганрогский, Тотаев, Фоменко

МПК: H03K 3/84

Метки: генератор, заданными, процессов, случайных, статистическими, характеристиками, цифровой

...через буферный каскад 24 к выходу 25 цифрового генератора, а через схему совпадения 26, второй вход которой соединен с выходом сумматора 8, - ко входу схемы 27 подсчета и индикации систематических сбоев, выход которой соединен со входом раснрсделителя 2 импульсов.Генератор работает следующим образом.Равномерно распределенное случайное число, выработанное генератором 1, по импульсу управления от распредслигсля 2 переписывается в запоминающее устройство 3 (старшие разряды) и в регистр 23 множнмого (младшие разряды), одновременно запускается генератор 1 для выработки нового числа. В устройстве 3 по старшим разрядам формируется адрес, по которому необходимо выбрать из него тангенс угла наклона и координату узловой точки кривой...

Номер патента: 420097

Опубликовано: 15.03.1974

Авторы: Алешин, Зискин, Чист

МПК: H03K 3/017

Метки: генератор, импульсов

...выходе появляется импульс, который возвращает триггер в исходное, цулевое, состояние. Одновременно импульс переполнения посту пает ца вход делителя 4 частоты.Таким образом, ца выходе триггера формируется положительный импульс длительности (Л - Ц 11, где Ь - период импульсов генератора.Счетчик 2 продолжает считать и в момент, когда в цем вновь зарегистрируется число 1, схема сравнения кодов выдает импульс, устанавливающий триггер в единичное состояние.Счетчик 2 продолжает считать и в момент переполнения ца его выходе появляется импульс, который возвращает триггер в исходное, цулевое, состояние, ца выходе триггера вновь формируется положительный импульс длительности (У - ) то. Импульс этой420097 Составитель Ю. ЕркинТехред Л. Богданова...

Номер патента: 420098

Опубликовано: 15.03.1974

Авторы: Вербн, Ковалев

МПК: H03K 3/04

Метки: пороговое, сигнальное

...его отрицательная полу- волна по зарядной цепочке: диод 3 - накопи тельный фильтр 4 - база-эмиттерцый переход транзисторного ключа 5 заряжает последовательно включенные за рядно-разрядные емкости до своего амплитудного значения. По достижении на конденсаторах 2 максимальцо го амплитудного напряжения ток заряда станет равным нулю, ток в цепи базаэмиттерного перехода транзистора 5 поддерживается еше некоторое время за счет энергии, запасенной на емкости накопительного 15 фильтра 4.При положительной полуволне питающегонапряжения диод 1 це позволяет разрядиться конденсаторам 2 через цепи переменного напряжения. Разряд конденсаторов 2 возмо жен только по цепи: разрядный диод 7 -эмиттер-коллекторцый переход транзистора б, Ток разряда...

Номер патента: 420099

Опубликовано: 15.03.1974

Авторы: Алексанина, Козлов, Махилева

МПК: H03K 3/30

Метки: блокинг-генератор

...блокинг-генератора. Об мотки 7 и 8 являются дополнительными, причем обмотка 7 служит обмоткой смещения.Один конец ее через резистор 9 подключен к полюсу источника питания, а другой - к заземленной шине источника питания через от крытый в исходном состоянии ключевой транзистор 2, образующий с ней и с дополнительной обмоткой 8 схему блокинг-генератора.Блокинг-генератор работает следующимобразом.20 В исходном состоянии транзистор 1 закрыт,а транзистор 2 открыт, и ток, протекающин по коллекторной обмотке 7 открытого транзистора, смещает рабочую точку на петле гистерезиса в область полей, обратных по зна ку полю импульса.При подаче на вход устройства короткогоимпульса транзистор 1 открывается и его возрастающий коллекторный ток...

Номер патента: 420100

Опубликовано: 15.03.1974

Автор: Ерофеев

МПК: H03K 3/281

Метки: 420100

...транзисторов тока базы Уо каждого транзистора складывается из тока Ую, протекающего через резистор 9, и тока У, заряда конденсатора коллекторно-базовой РСсвязи, т, е. Уб = УО+УсЦепь заряда конденсаторов представляет собой импульсный мостовой элемент, образованный резисторами и конденсаторами коллекторно-базовых ЯС-цепей с диодом в одной диагонали и источником питания в другой. Конденсаторы 4 и 6 заряжаются независимо, каждый с постоянной времени О=С(г+га), где С - емкость конденсатора, г - сопротивление резистора коллекторно-базовой ЯС- связи, го - входное сопротивление насыщенного транзистора, Обычно гог и 61=Сг.Когда каждый из конденсаторов зарядится420100 Предмет изобретения Составитель Г, ЧелейРедактор Т. Юрчикова Техред Л. Богданова...

Номер патента: 420101

Опубликовано: 15.03.1974

Авторы: Прокофьев, Филь

МПК: H03K 3/284

Метки: генератор, импульсов, прямоугольных

...цепь 7 и диод 8. Контур ударного возбуждения 5 через электронный ключ 4 соединен с коллектором 10 транзистора 1, находящегося в момент генерации импульса в открытом состоянии, и через усилитель-ограничитель 6 - с дифференцирующей цепью 7, выход которой через диод 8 соединен с коллектором транзистора 2 15 мультивибратора.Генератор прямоугольных импульсов работает следующим образом.При подаче запускающих импульсов черезцепь запуска 3 транзистор 1 мультивибрато ра открывается, и ждущий мультивибраторпереходит из устойчивого состояния в неустойчивое. Перепад напряжения с коллектора транзистора 1 поступает на электронный ключ 4 и запирает его. В контуре ударного 25 возбуждения 5 возникают свободные затухающие колебания, которые...

Номер патента: 420102

Опубликовано: 15.03.1974

МПК: H03K 3/2893

Метки: гистерезиса, петлей, регулируемой, триггер

...состояние остается до тех пор, пока величина тока, поступающая от источника тока 1., не 0 превысит величину тока 1 э , так еаь Входно 11ток втекает в коллектор транзистора 1, и напряжение между коллектором и эмцттером не превышает несколько десятков милли- вольт.5 После превышения входным током величины 1 разность М= 1. - 1, втекает в базу транзистора 2, что вызывает протекание тока через его коллектор и базу транзистора 4, а это, в свою очередь, снижает ток, посту- О пающий с эмиттера транзистора 1, за счет появления тока, проходящего через резистор 5, и уменьшает ток коллектора транзистора 1, что увеличивает 11 и т, д., т. е. развивается лавинообразный процесс, при котором транзи сторы 2 и 4 входят в область отсечки, ц навыходе У,-...

Номер патента: 420103

Опубликовано: 15.03.1974

Автор: Кур

МПК: H03K 4/502

Метки: генератор, изменяющегося, линейно, нанряжения

...5 9 смещения, переменный резистор 10 и источник питания, подключаемый к клеммам 11 и 12. Резистор 10 и стабилитрон, катод которого соединен с резистором 1 и коллектором транзистора 6, включены в выходную цепь усили- О теля, Между резистором 10 и источником питания включен коллекторно-эмиттерный переход транзистора 7, база которого подсоединена к цепи 9.В исходном состоянии транзистор 3 открыт, 5 напряжение на конденсаторе 2 приблизительно равно нулю и через резистор 1 течет ток, величина которого определяется сопротивлением резистора 1, напряжением стабилизации стабилитрона и напряжениями на эмиттерно базовых переходах транзисторов 4 и 5. Транзистор 7 обеспечивает необходимое смещение на транзисторах 4 и 5 и стабилитроне.После...

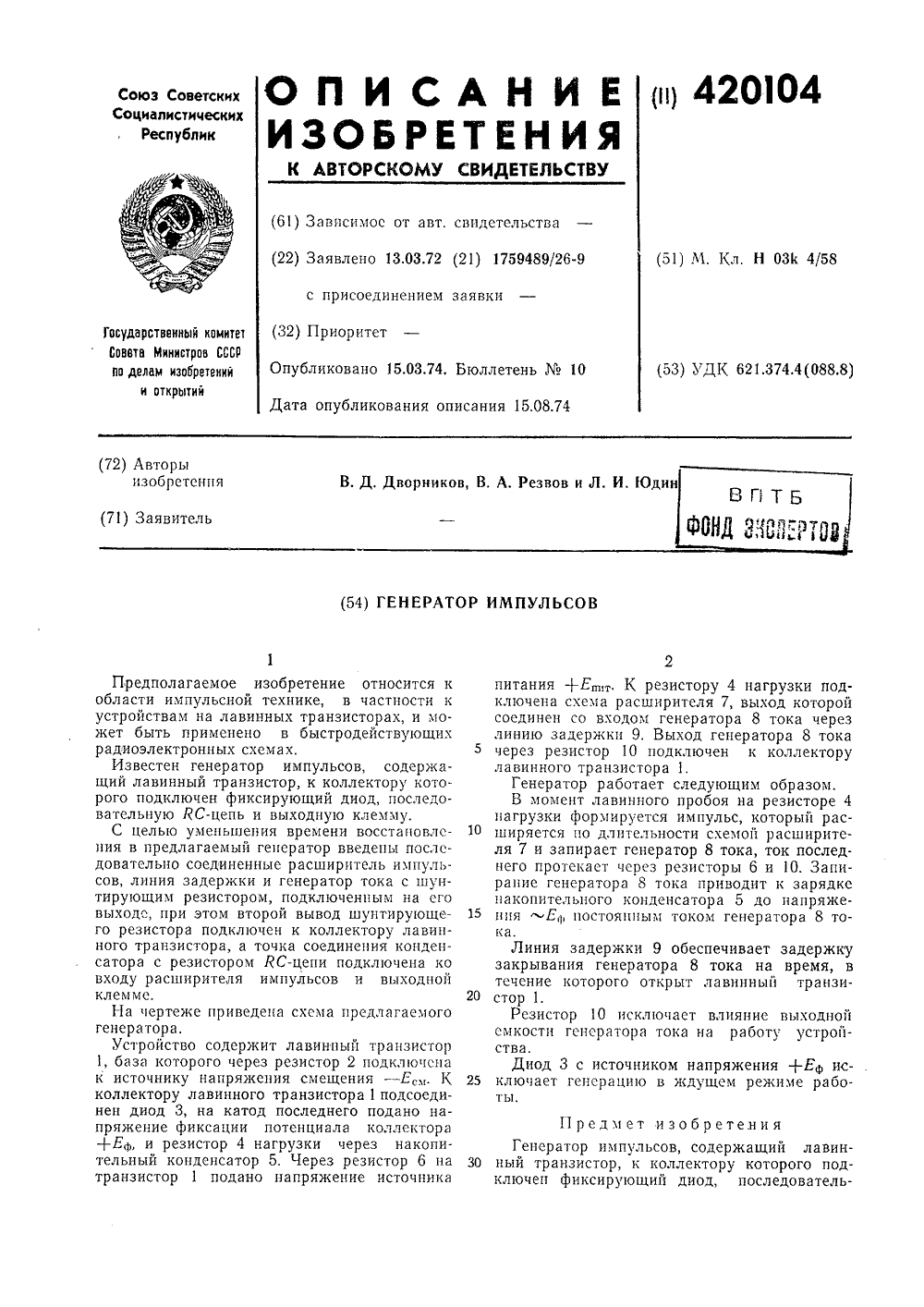

Номер патента: 420104

Опубликовано: 15.03.1974

МПК: H03K 4/58

Метки: генератор, импульсов

...напряжения смещения - Е. К коллектору лавинного транзистора 1 подсоединен диод 3, на катод последнего подано напряжение фиксации потенциала коллектора +Еф, и резистор 4 нагрузки через накопительный конденсатор 5. Через резистор 6 на транзистор 1 подано напряжение источника питания +Еш. К резистору 4 нагруключена схема расширителя, выходсоединен со входом генератора 8 толинию задержки 9, Выход генераторчерез резистор 10 подключен к ко.лавинного транзистора 1.Генератор работает следующим образом.В момент лавинного пробоя ца резисторе 4нагрузки формируется импульс, которьш рас ширяется по длительности схемой расширителяи запирает генератор 8 тока, ток последнего протекает через резисторы б и 10. Запирацис генератора 8 тока приводит к...

Номер патента: 420105

Опубликовано: 15.03.1974

Автор: Рыжков

МПК: H03K 5/12

Метки: импульсов, формирователь

...в предлагаемом формирователе вход усилителя-ограничителя подключен к выходу линии задержки, а выход соединен че рез дополнительно введенный диод со вторым входом триггера.На чертеже изображена схема предлагаемого формирователя импульсов.Импульсы положительной полярности с выхода генератора 1 импульсов поступают на счетный вход триггера 2. Отрицательныи перепад с правого плеча триггера через эмиттерный повторитель 3 поступает на линию задержки 4, параметрами которой определяется длительность формируемого импульса. С выхода линии задержки через конденсатор 5 отрицательный перепад поступает на базу транзистора б усилителя-ограничителя. С коллектора транзистора б положительный импульс,Формирователь импульсов, содержащийтриггср, один вход...

Номер патента: 420106

Опубликовано: 15.03.1974

Авторы: Борейко, Каплун, Тищенко

МПК: H03K 5/13

Метки: разделения, синхронизацииимпульсов

...основным для соседнего канала. Частота следования тактового импульса в каждом канале должна быть выше частоты следования информационных импульсов в этом канале,Разделение и синхронизация информационных импульсов осуществляется тактовыми импульсами кольцевого распределителя, работающего непрерывно и поочередно опрашивающего устройства блокировки.Устройство блокировки работает следующим образом (для примера рассмотрим работу, например, устройства блокировки 8).Возникший информационный импульс поступает на вход элемента памяти 1 и хранится в нем до прихода считывающего импульса, Считывающим импульсом (синхронизирующий) является тактовый импульс Т, который поступает на считывающий вход элемента памяти 1 через схему И 3. Тактовый импульс...

Номер патента: 420107

Опубликовано: 15.03.1974

Автор: Силиньш

МПК: H03K 5/156

Метки: датчиком, импульсов, прямоугольных

...15. Устройство для управления датчиком прямоугольных импульсов содержащее мульти- вибратор, подключенный к цепочке из последовательно соединенных между собой счет 1 1 1 1 1 1 11 Составитель Ю. ЕркинТехред Л. Богданова Корректор И. Позняковская Редактор Т. ко Заказ 9 О/18ЦНИ Изд.13891 И Государственного комитета по делам изобретений и Москва, Ж, Раушская Тираж 811Совета Министров СССРоткрытийнаб., д. 4/5 исно ография, пр. Сапунова,Предмет изобретения ных триггеров, выход первого из которых подключен к входу одной, а выход последнего - к входу другой схем совпадения, выходы которых через транзисторные ключи связаны с управляющими трансформаторами тиристорных инверторов и с входами счетчиков импульсов, отличающееся тем, что, с целью...

Номер патента: 420108

Опубликовано: 15.03.1974

Авторы: Башнин, Семенов, Фонд

МПК: H03D 13/00, H03K 5/26

Метки: компаратор, фазовый

...на этих выходах напряжения равны уровням ло- О гической 1.Таким образом, при сдвиге фаз, равном 180,ца выходе наблюдается либо постоянное напряжение, равное нулю, если во входных сигналах цет четных гармоник, либо разцополяр цые импульсы, равные частоте первой гармоники входного сигнала, если во входных сигналах присутствуют четные гармоники.Когда сдвиг фаз входных сигналов равен , а сигналы триггеров Шмитта представлясобой прямоугольные импульсы со скваж420108 Предмет изобретения Составитель В. Комиссаров дактор Т. Юрчикова Техред Л. Богданова Корректор И. Позияковскаказ 1910/19 Изд.ЦНИИПИ Государстве по делам Москва, Ж.35, Раушская на ираж 811ета Минисрытий, д. 45 ПодписноССР ипографня, пр, Сапунова, 2 31постыл - , выходной сигнал Я...

Номер патента: 420109

Опубликовано: 15.03.1974

Авторы: Гаевский, Куликов, Яхонтов

МПК: H03K 12/00, H03K 5/156

Метки: двухканальный, импульсов, формирователь

...поступлении, например, положительной полуволны входного сигнала спусковая схема первого канала взводится (транзистор 3 открывается, а траснзистор 4 закрывается). Это состояние сохра:яется, пока ток оазы тра:зистора 3, равный сумме изменяющегося емкостного тока, протекающего от генератора 2 через конденсатор 1, и постоянного тока, протекающего от положительной питающей шинки через резисторы 6 и 7, не уменьшится до величины, при которой транзистор 3 выходит:з насыщения.Емкостная состав. ППОцяя Оязового транзистора 3 сдвипуга по фазе па 90 оПо- сительно напряжения, снимаемого с выхода генератора 2. Поэтому в мо.дент, когда напряжение вход(ного сигналя достпгяет максимума, емксстпая составлПощая базового ток транзистора 3 спроходлг через...

Номер патента: 420110

Опубликовано: 15.03.1974

Авторы: Зубарев, Пшеничников

МПК: H03K 3/57, H03K 7/02

Метки: модулятор, накопителяэнергии, разрядом, частичным

...элемента 2 через напрузку 3 от накопителятечет ток. При этам формирую- О щая линия 5 отключена от напрузки 3 диодом6 и коммутирующим элементом 7. Для гаше.ния копмутиручощего элемента 2 открывается задержаццый во времени вторым импульсом дополнительный коммутирующий элемент 7, 5 подключающий к нагрузке 3 формирующуюлинию 5, которая заряжается до двойного напряжения напрузки 3. Подающая волна напряжения, дойдя до конца формцруютцей линии 5, отражается, не меняя полярцосте 1, от О разомкнутого конца лавинии,Отраженная волна,напряжения,при приходеца цапрузку 3 через диод 6 и накопительэцерпии, через диод 4 гасит основной коммутирующий элемент 2, Одновременно гасится 5 дополтительцый коммутирующий элемент 7напряжением, равным падению...

Номер патента: 420111

Опубликовано: 15.03.1974

Авторы: Евлах, Зеленский, Минзар, Песков, Якубовска

МПК: H03K 7/08

Метки: временной, коррекцией, модулятор

...частоты пГ, поступающие с сицхроизатора 1, запускают генератор 8 пилообразноО цапрлжеци 5, 2 поделепые делителем 2 частоты в гг раз 1 г - коэффпциет делепи 5) запускают генератор 3 пилообразного напряжеил, с выхода которого апрлжецие поступает на вход ключа 7, отпирающегося1короткими т - ) импульсами частотыг) гГ. Емкость амплитудно-заомипающего устройства 9 за время импульса зарлжаецся до мгновенного значения амплитуды пилообразного напряжения, которое сохранлс;с 5 до прихода следующего импульса частоты пР па вход ключа 7. Напр 5 дке;555 е с выхода 2.55 тлитудно-запоминающего устрсйства 9 постуаег па один из входов первого амплитудного различителя, а на дрчгои вход последнего т 5 сстхпает напряжение с генера,ора 3 пилообразного...

Номер патента: 420118

Опубликовано: 15.03.1974

Автор: Азимов

МПК: H03K 17/18

Метки: группыдатчиков, коммутирующее

...импульсов 8 вырабатывает количествосигналов, равных числу свободных прибороврегистрации 21,Таким образом осуществляется синхронность и цикличность работы блока временного 45разделения управляющих сигналов.Фиксацию свободности или занятости приборов регистрации 21 осуществляет блок очередности занятия прибора 16. На первые входы схем И 1 поступают последовательно 50во времени импульсы разрешения с выходовблока временного разделения управляющихсигналов 1, на вторые - высокие потенциалыс выходов триггеров соответствующих датчиков, на которых появилась информация. С выходов схем И 17 импульсы одновременнопоступают на установку в О соответствующих триггеров 9 и на рабочую шину блокаочередности занятия прибора 16,Следовательно, в блок...

Номер патента: 420119

Опубликовано: 15.03.1974

Автор: Белов

МПК: H03K 17/735

Метки: коммутатор, тиристорный

...12, трансформатора 13 и 14 5 управления с диодом 15 и 16. Кроме того, всостав тцристорцого коммутатора входит силовой трансформатор 17, схема управления, состоящая из блоков 18 и 19. Устройство зацитывается от двух электрических цесццхроц цых сетей 1 и 11.Коммутатор работает следующим образом.При выходе сетей 1 и 11 ца рабочий режимсрабатывает блок 19 запуска, открывается один из силовых тиристоров, например тири стор 5.Отрицательный импульс напряжения, возникающий прц открывании тиристора 5, ца вторичной обмотке трансформатора 13 отсе- кается диодом 15.го42 О 119 Предмет изобретения Составитель Г. Гении Редактор Т. Морозова Техред Л, Богданова Корректор Т. Добровольская Заказ 1908,15 Изд. М 1394 Тираж 811 Подписное ЦНИИПИ...

Номер патента: 420120

Опубликовано: 15.03.1974

Автор: Трусевич

МПК: H03K 17/60

Метки: ключевое

...образом, ца входе 6 устройства параллельно переходу эмиттер-база транзистора стоит последовательная цепочка из двух встречно включенных обращенных диодов. 30 Сопротивление этой цепочки при отсутствии входного сигнала невелико, а при наличии его достигает значительных величин.В отсутствие сигнала отрицательной полярности транзистор находится под напряжением коллекторного питания, а в его базовой цепи протекает ток У через цепочку обращенных диодов, обратно смещенный переход база. коллектор и резистор 4. Этот ток создает падение напряжения ца всех базовых сопротивлениях, как внешних (цепочка диодов), так и внутренних. Это напряжение отпирает переход эмиттер-база транзистора и создает таким образом эффект сигнала. В результате через...

Номер патента: 420121

Опубликовано: 15.03.1974

Авторы: Изобретени, Савкин

МПК: H03K 17/64

Метки: многовходовое, трехпозиционное, электронноереле

...па двух диодах 25 и 26. Возможно питание усилителя и генератора 5 от одного источника без дополнительного выпрямителя и обмотки.Реле работа т следующим образом.Г 1 ри поступлении управляющего сигнала на Вход 1 открывается транзистор 1 при положительной полярности сигнала или транзистор 2 при отрицательной полярности. Г 1 ри э;ом к средней точке 29 обмотки генератора через открытый транзистор подключается либо средняя точка трансформатора 14, либо средняя точка трансформатора 15.Если и обмотке генератора 5 с выводами 27 - 29 подключен трансформазор 14, напряжение вторичной обмотки которого совпадает по фазе с опорным напряжением фазочувстви;елы ого устройства, то на выходе реле появляется напряжение такого знака, что в проводящее...
