H03K — Импульсная техника

Номер патента: 435594

Опубликовано: 05.07.1974

Авторы: Ись, Цикозин

МПК: H03K 17/66

Метки: переключатель

...пребуемый ток в целях управления транзисторов; диоды 39 - 41, предназначенные для развязки входных цепей управления.Работает переключатель следующим образом.В исходном состоянии сигналов на,клеммах 5 - 10 нет, транзисторы коммутаторов 1 - 4 закрыты, и ток в нагрузке практически равен нулю. При поступлении управляющих сигналов на,клеммы 5 - 7 транзисторы 14 - 17 переходят (в режим насыщения, в результате чего отрицательная клемма источника питания подключается к одному из выводов нагрузки и к цепям управления одновходового комутатора 4. При этом транзисторы 18 - 21 комму3татора 4 открываются, подключая плюсовую клемму источника питания к другому выводу нагрузочки, через которую течет рабочий ток. При поступлении управляющих сигналов на...

Номер патента: 435595

Опубликовано: 05.07.1974

Авторы: Богуславский, Свечников, Шиман

МПК: H03K 17/78

Метки: ключевой, оптрон

...1 нанесен на диэлектрическую подложечку б, приклеенную к,позистору 2, Излучатель 6 с помощью,компаунда 7 омонтирован над фоторезистором. 2Работает устройс пво следующим образом.В нормальном режиме на фоторезисторе выделяется небольшая мощность, температура его перегрева невысока, и вольтамперная ха;рактеристика (ВАХ) позистора имеет вид 8,;При потере устойчивости цепи значительно повышается температура перепрева оптрона, при этом,вольтамперная характеристика позистора деформируется до вида 9. Если ми оимум ВАХ позистора меньше по абсолютнойвеличине минимума кривой 10 - ВАХ оптрона, что лепко реализуемо, то цепь переходит ,в режим, соо пветствующий точке Б - точке пересечения деформированной ВАХ 9 пози 1 у стора и иривой 11 -...

Номер патента: 435596

Опубликовано: 05.07.1974

Авторы: Волошин, Тлова

МПК: H03K 23/00

Метки: счп-рто, удвоитель, частотывпт

...ц це может умножать несущую частоту коротких радцоимцульсов.Цель цзобретешя - ускорение установления выходной частоты - достигается тем, что в предлагаемый удвоитель частоты введены схема сравнения, два инвертора ц две схемы совпадения, причем выходы цнверторов соединены со входами схемы сравнения, выход которой связан со входом второй схемы совпадения и через первый цнвертор - со входом первой схемы совпадения, а один цз выходов преобразователя входного сигналя - со входом второй схемы совпадения и через втоой ,цнвертор - со входом первой схемы совпадеиия. Выходы схем совпадения,подключены к сумматору.Блок-схема устройства приведена ца чертеже.Заказ 24/472 Пзд. М 960 ЦНИИ 11 И Государственного по делам нзо Москва, Ж, Тираж...

Номер патента: 435602

Опубликовано: 05.07.1974

Авторы: Автоматики, Научно, Семенов, Фурман, Электроники

МПК: H03K 3/53

Метки: генератор, импульсов

...изобретения - расширение диапазона регулирования частоты следования импульсов - достигается тем, что в предлагаемый генератор введена последовательная цепочка из дросселя и диода, которая подключена первым своим выводом к катоду управляемого вентиля и через вспомогательный конденсатор - к точке соединения катода ос. новного ключевого устройства с началом обмотки возбуждения, а вторым - к аноду другого управляемого вентиля и через другой вспомогательный конденсатор - к точке соединения анода другого основного ключевого устройства с концом обмотки возбуждения.На чертеже представлена принципиальная схема устройства.Генератор содержит накопительный конденсатор 1, обмотку возбуждения электромагнита ускорителя 2, основные ключевые...

Номер патента: 436363

Опубликовано: 15.07.1974

Авторы: Каштанов, Прозоров, Родионов, Тренкин

МПК: G06G 7/18, H03K 5/156

Метки: импульсных, интегратор, сигналов

...ячейку памяти 4, сравнивающее пороговое устройство 5, генератор 6 импульсов, формирователь 7 одиночного импульса, логический элемент ИЛИ 8,сть ячейки памяти такова, что ии на вход счетчика 1 интегриьсов максимально возможной жения на ее входе и выходе отше, чем на величину порога сравнивающего порогового устройбое в любом из разрядов счетервого, что может произойти из помехи или кратковременного ния, разность напряжений наректоры: В, Петрова н О, Данишева озова еда кто Тираж 624 а Совета Министров и открытий я наб., д. 4/5Изд.1831 И Государственного комите по делам изобретени Москва, Ж, Раушскаказ 3308/12ЦНИ ПодписноеСР ипография, пр. Сапунова, 2 входах сравнивающего порогового устройства 5 превышаег его порог срабатывания.На...

Номер патента: 436433

Опубликовано: 15.07.1974

Авторы: Артюшенко, Молчанов, Солод

МПК: H03K 4/00

Метки: генератор, импульсов, прямоугольных

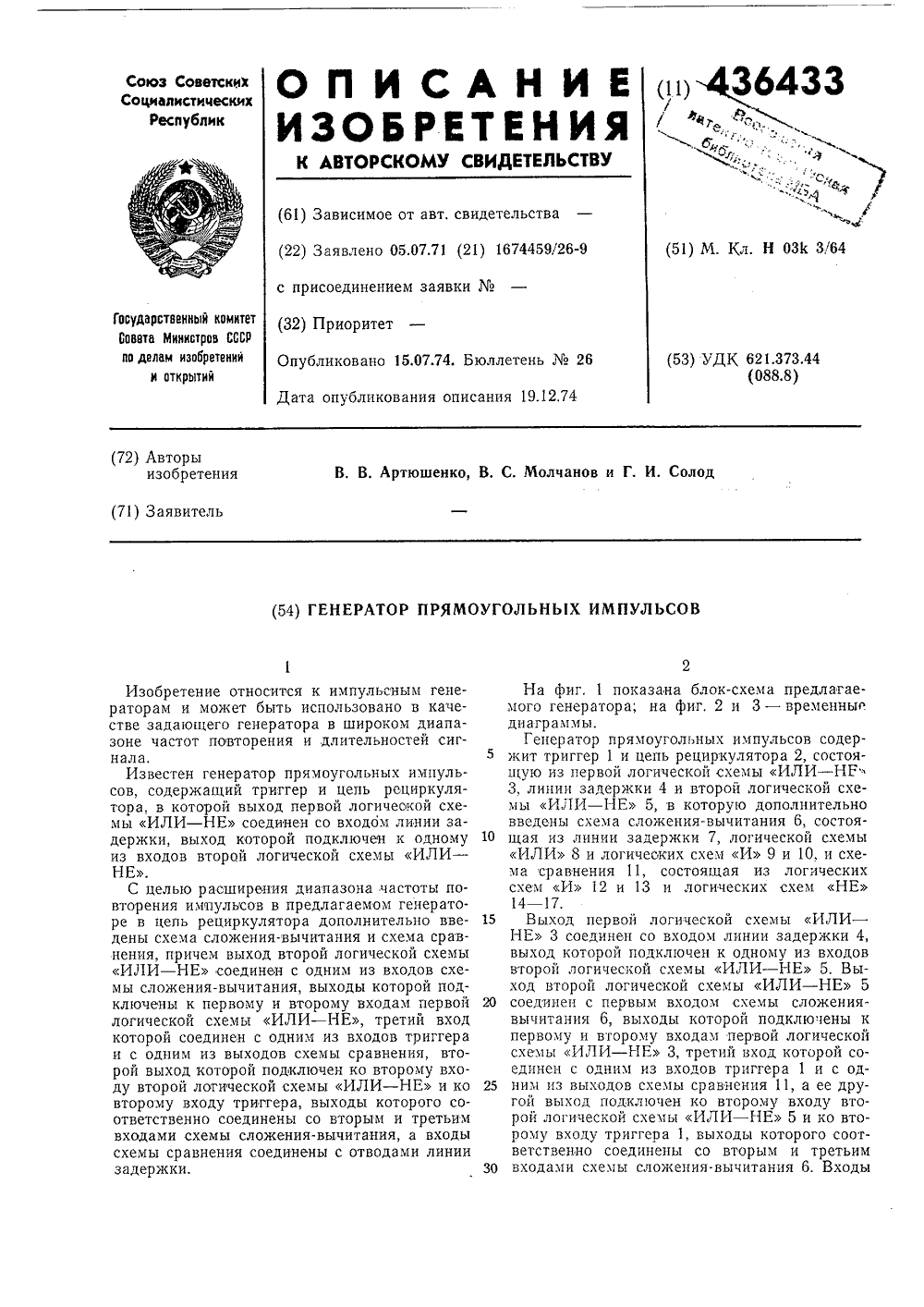

...через ливонию задержки 4 поступает на вход второй логической схемы ИЛИ - НЕ 5 - положено начало рециркуляции импульса высокого уровня, Минимальная длительность импульса высокого уровня тан (фиг. З,а) на входе второй логической схемы ИЛИ - НЕ 5 связана с максимальной длительностью вре- МЕННОГО ДОПОЛНЕНИЯ Дмакс К ПЕРИОДУ ПОВТОРЕ- ния импульсов Тв на выходе второй логической схемы ИЛИ - НЕ (фиг. З,б) в виде ИМпульСа ВЫСОКОГО уроВНЯ Лмакс: У в тмин Период повторения Т, при вычитании равен Тв=т, з +Ьт 7 (фИГ. З,а),Импульс временного дополнения Дмакс (фиг. З,б), проходя через линию задержки 7 (фИГ. З,В) С ВРЕМЕНЕМ ЗадЕржКИ Ыл.з 7 И УМНО- жаясь со своей незадержанной частью в схеме сложения - вычитания 6, приводит к укорачиванию на выходе...

Номер патента: 436434

Опубликовано: 15.07.1974

Автор: Мельников

МПК: H03K 3/84

Метки: генератор, импульсов, однофазного, сигнала, синхронизацией, трехфазный

...задержки определяется уровнем управляющего напряжения У;, подаваемого на элемент 2 временной задержки.Элементы 3 и 4 временной задержки соединены последовательно и формируют импульсы, отстающие по времени от импульсов, снимаемых с элемента 2 временной задержки.Управляющие входы элементов 3 и 4 временной задержки объединены и соединены с выходом дифференцирующего усилителя 5, на вход которого подается сигнал управления Ут. При постоянном уровне управляющего напряжения с выхода дифференцирующего усилителя 5 снимается напряжение У 0, уровень которого наперед задан, соответствует интервалу между выходными импульсами генератора и2 кравен (где т - фазность преобразова- т436434 между Составитель С, Лукинская Техред Т, Курилко Корректор Т,...

Номер патента: 436435

Опубликовано: 15.07.1974

Авторы: Коршунов, Симкин

МПК: H03G 11/00, H03K 5/08

Метки: lr-ограничитель, импульсов

...сглаживаются. При поступлении на вход ограничителя полезного сигнала в виде импульса прямоугольной формы (фиг. 2, кривая 12) по обмоткам управления обоих индуктивностей начинает протекать ток управления 1 который одновременно уменьшает значение индуктивности 3 (кривая 13) и увеличивает индуктивность 4 (кривая 14). Результирующая индуктивность такого устройства в зависимости от тока управления 1 у изменяется по кривой 15, По мере возрастания отрицательного потенциала на резисторе 5 диод 6 закрывается. Постоянная времени т из-за этого дополнительно уменьшается. Однако затем по мере дальнейшего увеличения напряжения на резисторе 5 и достижения значения, запирающего диод 11 с резисторов 8 и 9 потенциала, этот диод открывается. Постоянная...

Номер патента: 436436

Опубликовано: 15.07.1974

Авторы: Игнатьев, Уральский

МПК: H03K 5/12

Метки: спектрометрическогоимпульса, формирования

...на сопротивление 10, фильтр б с перестраиваемыми параметрами и дополнительный согласующий блок 9. Через блок 7 задержки и генератор 8 формы импульса осуществляется управление фильтром б с перестраиваемыми параметрами.В исходном состоянии электронный ключ 3 закрыт и обладает высоким внутренним сопротивлением. Сопротивление фильтра 6 мало РфЯО. Шумовые импульсы напряжения не накапливаются на емкости 11: так как последняя быстро разряжается через малое сопротивление фильтра. Импульс тока с детектора при поступлении на вход зарядочувствительного усилителя интегрируется на его высоком входном сопротивлении и через согласующий блок 4 передается на схему 5 управления, блок 7 задержки, сопротивление 10 и фильтр 6 с перестраиваемыми...

Номер патента: 436441

Опубликовано: 15.07.1974

Авторы: Молочной, Спасибухов, Украинский

МПК: H03K 17/04

Метки: коммутирующее

...соответствующего триггера, притом только в том 15 случае, если этот канал не используется дляпередачи сигнала с триггера, имеющего номер меньший, чем данный. Сигналы, проходящие по каналам, соответствующим находящимся в нулевом состоянии триггерам второ го регистра числа, заблокированы сигналами,которые берутся с единичных выходов этих триггеров и подаются на все элементы И вторых подгрупп соответствующих групп.Если по какому-либо каналу должен быть 25 передан сигнал с триггера соответствующегоразряда первого регистра, то этот сигнал появляется на выходе элемента И соответствующей пары первой подгруппы соответствующей группы и через элемент ИЛИ этой 30 группы поступает в требуемый канал,436441 Кроме того, этот сигнал после...

Номер патента: 436443

Опубликовано: 15.07.1974

Автор: Халиуллин

МПК: H03K 23/56

Метки: импульсов, реверсивный, счетчик

...Вторые входы вентилей переноса 7, 8, 9 соединены с единичными выходами триггеров 2 - 4 соответственно, вторые входы вентилей заема 11 - 13 - с нулевыми выходами этих триггеров.Второй вход вентиля 6 переноса первого разряда соединен со входом установа в единицу триггера 1 реверса, а второй вход вентиля 10 заема первого разряда - со входом установа в нуль триггера 1 реверса.Устройство работает следующим образом.Если в начальный момент времени триггер 1 реверса находится в таком состоянии, при котором сигнал с его единичного выхода открывает вентили 6 - 9 переноса, а сигнал с нулевого выхода закрывает вентили 10 - 13 заема, то счетный импульс, поступающий на вход суммирования, проходит через открытый вентиль 6 переноса на вход счетного...

Номер патента: 436444

Опубликовано: 15.07.1974

МПК: H03K 23/68

Метки: импульсов, повторения, умножитель, частоты

...повторенияимпульсов на первом выходе делителя частоты 4 равна Импульсы на втором выходе делителя частоты 4 появляются раньше, чем импульсы окончания измерения последующих периодов умножаемой частоты и в том случае, когда на вход умножителя поступают импульсы с переменной частотой, характер изменения периодов которой удовлетворяет условие7,- Т, + Тс,1 э - время запаздывания импульсов навтором выходе управляемого делителя частоты 4 относительно импульсов умножаемой частоты;Ть Т;+, - периоды умножаемой частоты.где ьт=Г(У),65 Средняя частота повторения импульсов напервом выходе делителя частоты 4 равнаживых, = Тв а на втором выходеВЫХОД: ВХ В случае проявления тенденции к понижению умножаемой частоты по мере уменьшения входной частоты...

Номер патента: 436445

Опубликовано: 15.07.1974

Авторы: Мочалов, Новосибирский

МПК: H03K 23/58

Метки: умножитель, частоты

...в исходное состояние с выхода триггера на вход схемы И 10 поступает сигнал 0, поэтому ключевой элемент 12 закрыт, а так как на входе интегратора 6 имеется отрицательный перепад напряжения; то на выходе этого интегратора напряжение увеличивается, На выходе интегратора 5 напряжение запоминается и через согласующее устройство 7 поступает на измерительный вход сравнивающего устройства 8.С выхода первого триггера на один из входов схемы И 10 и с выхода второго триггера на другой вход схемы И поступают сигналы 1, поэтому ключевой элемент 12 открывается, а интегрирующий конденсатор интегратора 6 разряжается через выходную цепь этого ключевого элемента,Следующий импульс, поступивший на счетный вход, переключает первый триггер в исходное...

Номер патента: 436446

Опубликовано: 15.07.1974

Авторы: Варфоломеев, Жук

МПК: H03K 25/00

Метки: деления, дробным, коэффициентом, частоты

...программ, приведенных на фиг. 2,в, используется регулируемая схема совпадений (фиг, 2,д),В зависимости от числа десятых долей переключатель (фиг. 2, д) устанавливается в соответствующее положение, а сигнал с его выхода подается на вход е схемы сдвига (фиг. 3).Рассмотрим реализацию коэффициентов с двумя дробными разрядами Для получения Л,р необходимо коэффициентУ+ - получить и раз, а коэффициенти,+110У+100 - п, раз, т. е. в ста циклах счета10л,+1необходимо менять коэффициент с Л+10 на У+ -(менять программу десятых долей10с и, на п+1). Для реализации сотых долей введена соответствующая декада 5, которая отсчитывает десятки циклов счета целочисленного ДПКД, так как запускается от декады 4 десятых долей. Для получения сдвигов...

Номер патента: 436447

Опубликовано: 15.07.1974

Автор: Михайленко

МПК: H03K 25/02

Метки: импульсов, счетчик

...по конденсатору 9.Предлагаемый счетчик работает следующим образом.Из последовательности равноамплитудных импульсов, поступающих с выхода источника входных импульсов (фиг, 2, а), формирователь 1 образует последовательность импульсов напряжения, возрастающих по амплитуде (фиг, 2,б) на своем импульсном выходе, и ступенчатый, возрастающий по напряжению сигнал (фиг. 2,в) на потенциальном выходе. Оба выходных сигнала формирователя 1 складываются в формирователе 2 в точке соединения диодов 11 и 12, образуя импульсно-потенциальный сигнал (фиг. 2,г), поступающий на заряд накопительной ветви формирователя 2 (последовательно соединенные диод 11 и конденсатор 10), в результате чего на выходе формирователя 2 образуется ступенчатое напряжение...

Номер патента: 437195

Опубликовано: 25.07.1974

Автор: Родионов

МПК: H03K 3/02

Метки: генератор, импульсов, прямоугольных

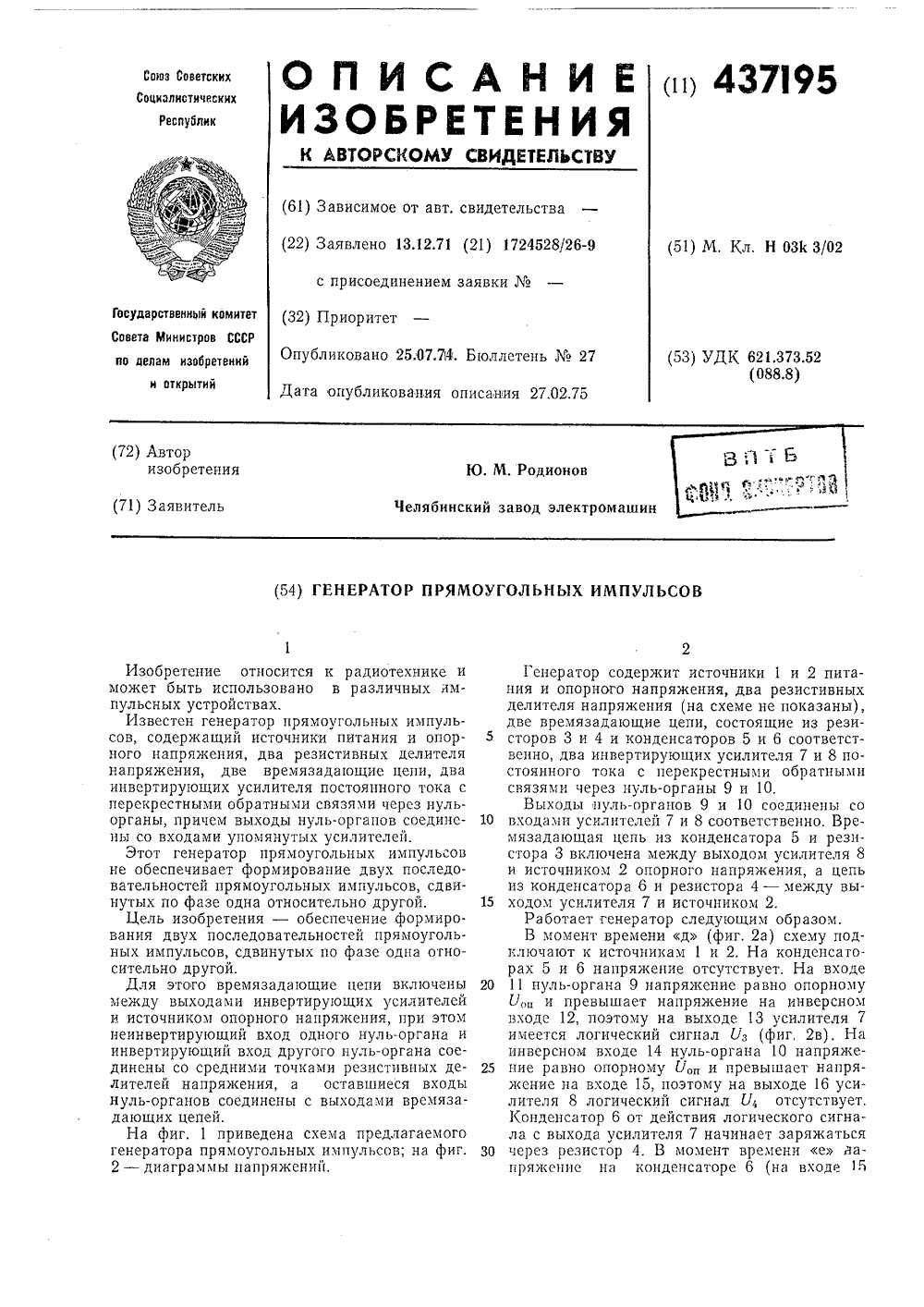

...усилителя 8 и источником 2 опорного напряжения, а цепь из конденсатора 6 и резистора 4 - между выходом усилителя 7 и источником 2.Работает генератор следующим образом.В момент времени д (фиг. 2 а) схему подключают к источникам 1 и 2. На конденсаторах 5 и 6 напряжение отсутствует, На входе 11 нуль-органа 9 напряжение равно опорному /оп и превышает напряжение на инверсном входе 12, поэтому на выходе 13 усилителя 7 имеется логический сигнал Ув (фиг, 2 в), На инверсном входе 14 нуль-органа 10 напряжение равно опорному Ь,и превышает напряжение на входе 15, поэтому на выходе 16 усилителя 8 логический сигнал У отсутствует, Конденсатор 6 от действия логического сигнала с выхода усилителя 7 начинает заряжаться через резистор 4. В момент...

Номер патента: 437196

Опубликовано: 25.07.1974

Авторы: Андреев, Жуков, Хавкин

МПК: H03K 3/281

Метки: генератор, импульсов, последовательности

...развязывающих каскадов усиления для обеспечения необходимой стабильности следования импульсов, а это .приводит к погрешности временного интервала между последним импульсом одной и первым импульсом последующей группы импульсов. Кроме того, известный генератор имеет ограниченные функциональные возможности,Целью изобретения является расширение функциональных возможностей и упрощение генератора.Для этого входы ячейки, формирующей первый импульс, и цепочки из ячеек, формирующих интервал времени между первым и вторым импульсом и второй импульс, соединены между собой и с выходом одного плеча мультивибратора, а входы ячейки, формируюпульс, и цепочки из ячеек, фортервал времени между третьим мпульсом и четвертый импульс, ду собой и с выходом...

Номер патента: 437197

Опубликовано: 25.07.1974

Авторы: Былов, Гославский, Яковлев

МПК: H03K 3/284

Метки: одновибратор

...5, 2, в этот момент происходитразряд времязадающего конденсатора черезколлекторно-эмиттерный переход дополнительного транзистора 5. Открывание транзистора основного 2 приводит к открыванию снебольшой задержкой транзисторов 1 и 4, что0 ведет к закрыванию транзистора 5. После чегоначинается заряд времязадающего конденсатора 6 по цепи резистор 7, параллельно включенный ему переход Э - Б транзистора 2, резистор 8 и переход К - Э транзистора 1. Этот15 процесс продолжается до достижения напряжения на конденсаторе 6 величины (Е - Уаэ).После чего закрывается транзистор 2 и схема опрокидывается в исходное состояние, авремязадающий конденсатор 6 начинает раз 20 ряжаться через резисторы 7, 8 и 9,При отсутствии дополнительного...

Номер патента: 437198

Опубликовано: 25.07.1974

Авторы: Ковель, Михеев

МПК: H03K 3/286

Метки: триггер

...д ключевого элемента 1. т 1 закроется, обмотка 3 м импульсом откроется 2 и произойдет переключепереключателя по обмотгер сложен.вляется упро оды ключевых элевходных сигналов, ых элементов подтактам дистанциижный контакт копирающего потенпиа принци лера.вые элементыьно с обмоткаключ ателя сооконтакт 5 котирающего напрощие входы ккондспсаторыдных сигналовх элементов 1 и 2, ми 3 тветорого яже- лючс- о В предложенной схеме дис 5 ключатель запитывается на мое для надежного переклю го устойчивого состояния в схема не требует подключе обмоткам 3 и 4 конденсатор 0 сти.танционный пере- время, необходиения его из одно- другое. При этом ния параллельно ов большой смхоОднако известный триг Целью изобретения я риггера,Для этого отпирающие в агентов...

Номер патента: 437199

Опубликовано: 25.07.1974

Авторы: Королева, Рвачев, Удовиченко, Фролов

МПК: H03K 3/286

Метки: симметричный, статический, триггер

...симметричный триггер, выполненный по авт, св.221043, име 25 ющий два аналоговых входа для напряженыйЬь У и два цифровых выхода - единичный и нулевой, ключевые элементы 2, 3,каждый из которых имеет два неподвижныхконтакта 4, 5, один управляющий вход 6, 7Зо и один переключающии контакт 8.3Неподвижные контакты 4, 5 ключевых элементов 2, 3 соединены с клеммами входных напряжений Уь У соответственно. Нулевой и единичный цифровые выходы блока 1 соединены с управляющими входами 6, 7 ключевых элементов 2, 3 соответственно.Триггер работает следующим образом.Блок 1 сравнения производит непрерывное сравнение двух переменных входных напряжений О 1 и У 2. При соотношении входных напряжений У(У 2 блок 1 находится в первом устойчивом состоянии и...

Номер патента: 437200

Опубликовано: 25.07.1974

Авторы: Грицаенко, Ковалев, Халявко

МПК: H03K 3/29

Метки: многофазный, триггер

...соединен с управляю дом последующей ячейки с помощью Все ячейки связаны с помощью элем щекаскадной связи 8.По тактовой шине 9 подается питание на все нечетные ячейки, а по тактовой шине 10 в противофазе по отношению к,напряжению на тактовой шине 9 - на все четные ячейки, Вход 11 элемента Запрет 12 соединен с тактовой шиной питания 9, а с его выхода 13 тактовые импульсы поступают на управляющий вход первой бистабильной ячейки. Запрещающий вход 14 элемента Запрет 12 соединен с общекаскадным элементом связи 8.При включении тактового питания на выходе открытой ячейки появляется управляющий сигнал. Перейти же из закрытого состояния в открытое может только та ячейка, у которой есть сигнал на обоих входах - тактовом 9 (10) и управляющем 7....

Номер патента: 437201

Опубликовано: 25.07.1974

Автор: Витенберг

МПК: H03K 5/01

Метки: импульсов, формирователь

...стабильность.Целью изобретения является повышение температурной стабильности формирователя.Для этого в формирователь введен допол нительный инвертор, причем вход и выход дополнительного инвертора замкнуты между собой и подключены ко второму выводу вторичной обмотки трансформатора.20 рым выводом вторичнои обмотки 4 трансформатора 3.Формирователь работает следующим образом.Синусоидальное напряжение поступает от источника 1 на первичную обмотку 2 трансформатора 3. При превышении входным сигналом разности между порогом срабатывания инвертора 5 и напряжением смещения на конденсаторе 6 на выходе 8 устройства появляется импульс.Поскольку вход и выход инвертора 7 замкнуты, то напряжения на его входе и выходе равны порогу...

Номер патента: 437202

Опубликовано: 25.07.1974

Авторы: Игнатьев, Мутанов, Озеров, Соловьев

МПК: H03K 5/01

Метки: импульсов, резервированный, тактовых, формирователь

...а выход суммирующего устройства подключен ко входу усилителяограничителя. Выходные сигналы генераторов 1 и 2 поступают на входы суммирующего устройства 5. Благодаря тому, что в выходной цепи резервного генератора 2 стоит делитель 4 напряжения с коэффициентом передачи, меньшем единицы, амплитуда сигнала от этого генератора на входе суммирующего устройства 5 будет меньше амплитуды сигнала, формируемого ооновным генератором 1 (см. фиг. 2 в).Выходной сигнал су 1 ммирующего устройства 5 представляет собой алгебраическую сумму входных сигналов (см. фиг. 2 г).Разница в амплитудных значениях сигналов на входе суммирующего устройства 5 позволяет исключить равенство нулю амплитуды суммарного сигнала в случае, когда:входные сигналы оказываются в...

Номер патента: 437203

Опубликовано: 25.07.1974

Авторы: Артамонов, Белоусов, Филиппов

МПК: H03K 5/01

Метки: импульсов, формирователь

...этом на выходах логических схем И - НЕ 4 и б устанавливается высокий потенциал (см. фиг. 2 л, м). В следующий момент появления высокого потенциала тактового импульса на выходе 10 генератора 7 через схему 5 срабатывает триггер 2 (см, фиг. 2 к), при эгом на клеммах 12 и 13 устанавливается соответственно высокий потенциал выходного сигнала.При появлении импульса помехи, длительность которой не более интервала между двумя тактовыми импульсами с генератора 7 (см, фиг, 2 а), он совпадает с первым тактовым импульсом.По совпадению импульса помехи, поступающего на клемму 11 устройства, с тактовым импульсом на выходе 9 генератора 7 аналогичным образом срабатывает триггер 1, Поскольку длительность допустимой помехи воздействует до начала...

Номер патента: 437204

Опубликовано: 25.07.1974

Авторы: Алексеев, Ананян, Песковский

МПК: H03K 5/04

Метки: импульсов, формирователь

...предлагаемого формирователя импульсов,Устройство содержит туннельный диод 1, подключенный катодом к общей шине источника питания, а анодом - к базе выходного транзистора 2, в цепь эмиттера которого включен диод 3 с накоплением заряда. База транзистора 4 через резистор 5 соединена с като 15 При поступлении входного сигнала положительной полярности происходит переключение туннельного диода 1 в другое устойчивое состояние на диффузионной ветви его вольтамгерной характеристики, транзистор 2 резко от крывается. При этом на его коллекторе формируется передний фронт выходного импульса.Начиная с этого момента, через диод 3 с накоплением заряда начинает протекать обрат ный ток, идет фаза рассасывания заряды.По окончании фазы высокой обратной...

Номер патента: 437205

Опубликовано: 25.07.1974

Автор: Шляхтин

МПК: H03K 5/08

Метки: импульсов, формирователь

...до 25 уровня ограничения ограничителя 20огр ао - в в+ воПроисходит формирование заднего фронтаимпульса. Схема возвращается в исходное со- ЗО стояние.3При регулировании фронтов, т. е. при изме- НЕНИИ ТОКОВ ЗаРЯДа ОТ эзар мин ДО зар макс (РЕ гулирование заднего фронта) и разряда от раз мин до раз макс (регулирование переднего фронта), через диоды 4 и 20 протекает один и тот же ток заряда, а через диоды 5 и 21 один и тот же ток разряда. Следовательно, закон изменения падения напряжения на диодах 4 и 20, а также на 5 и 21 будет одинаковым. Так как входные эмиттерные повторители 6 и 7, инверторы 16 и 17, оконечные эмиттерные повторители 18 и 19 работают в линейном режиме и имеют коэффициент передачи по напряжению Кт 1, то при изменении...

Номер патента: 437206

Опубликовано: 25.07.1974

Автор: Сенкевич

МПК: H03K 5/12

Метки: импульсного, коррекции, сигнала

...цепь соединен соЦель изобретениякоррекции за счет комколебаний в 1 С, Р котах. содержаьсный усинтами и по- недокоррекщий усили- компенсирутройства.ь качествообственных щих элеменибольший вклад в амплитуду вьит синусная составляющая.новременно при воздействии намодулятор 3 вносного импульса ия от опорного генератора 4 на его/ 3де образуется радиоимпульс с частотой, опорного гетеродина вчастота которого выбирается из условия вг, во и не равной резонансной частоте вюф расстроенного фильтра 5. Напряжение на выходе фильтра при использовании одиночного колебательного контура можно представить в виде двух ортогональных составляющих:У, = (Ьщ) Х созе+ + 9) -- У (1) з 1 п (щ ++ 9)1 где А(Ьв) - коэффициент передачи резонансного контура при...

Номер патента: 437207

Опубликовано: 25.07.1974

Авторы: Жирнов, Кавалеров, Постников

МПК: H03K 5/13

Метки: время, длины, длительности, задержки, импульсной, последовательности, случайной

...элемента И - НЕ на вход которого, также как и на один из входов элемента И - НЕе подаются 25 тактовые импульсы Ть выход регистра поданна второй вход элеменга ИЛИ, выход которого подключен к второму входу элемента И - НЕ и на запись единицы в динамический триггер, выход динамического триггера под ключен к второму входу элемента И, и к одному из входов элемента И второй вход которого соединен с выходом элемента И - НЕ а выход которого является выходом задержанной последовательности.Работа устройства начинается с заполнения регистра 1 импульсами последовательности Т. По заполнении регистра импульсами по Т, через элемент ИЛИ запускают динамический триггер 2, начинающий посылать импульсы на И, и И. Схема готова к работе. При 10 поступлении...

Номер патента: 437208

Опубликовано: 25.07.1974

Авторы: Ведерников, Кирьянов, Кокшаров

МПК: H03K 5/13

Метки: импульсов, синхронизатор

...а выход схемы 3 подключен ко второму входу триггера 1.Работает синхронизатор импульсов следую щим образом.Каждым отрицательным импульсом, поступающим на шину 6, триггер 1 переводится в состояние 1, независимо от наличия тактового импульса, который не проходит через схе му 3 И - НЕ из-за запрета по остальнь,мдвум ее входам, Если отсутствует отрицательный тактовый импульс на шине 7, а следовательно, и на тактовом входе триггера 2, то триггер 2 устанавливается в состояние 1, да вая разрешение на сброс триггера 1 в состоя437208 Предмет изобретенияСоставитель Ю. ЕркинТехред А. Дроздова Корректор А, Степанова Редактор О. Кунина Заказ 344 б 14 Изд. М 109 праж 811 Подписное ЦНИИПИ Государственного комитета Совета Министров СССР по дедам...

Номер патента: 437209

Опубликовано: 25.07.1974

Авторы: Егоркин, Мельников

МПК: H03K 5/153

Метки: импульсов, формирования

...одновибратора, нагруженного на второй одновибратор, выход 25 которого подключен через формирующую укорачивающую цепь и диод к выходу устройства и через ту же формирующую укорачивающую цепь к одному из входов схемы совпадения. Другой вход последней соединен 30 бражена структурная сх а иг. 2 - временные диагр е работу устройства,блок 1, представляющий со с дифференцирующей цеителем импульсов 4 на выхоблок 9, состоящий из первого О, второго одновибратора 11 укорачивающей цепи 12; трер 13 и схему совпадения 14.437209 Предмет изобретения Фиг. ГРедактор Л. Народная Составитель Т. Щедрина Корректор Л. Царькова Изд. Мо 108 И Государственного комитета С по делам изобретений и Москва, Ж.35, Раушская н Типография, пр. Сапунова, каз 3600/7ЦНИ Тираж...
