Генератор импульсов

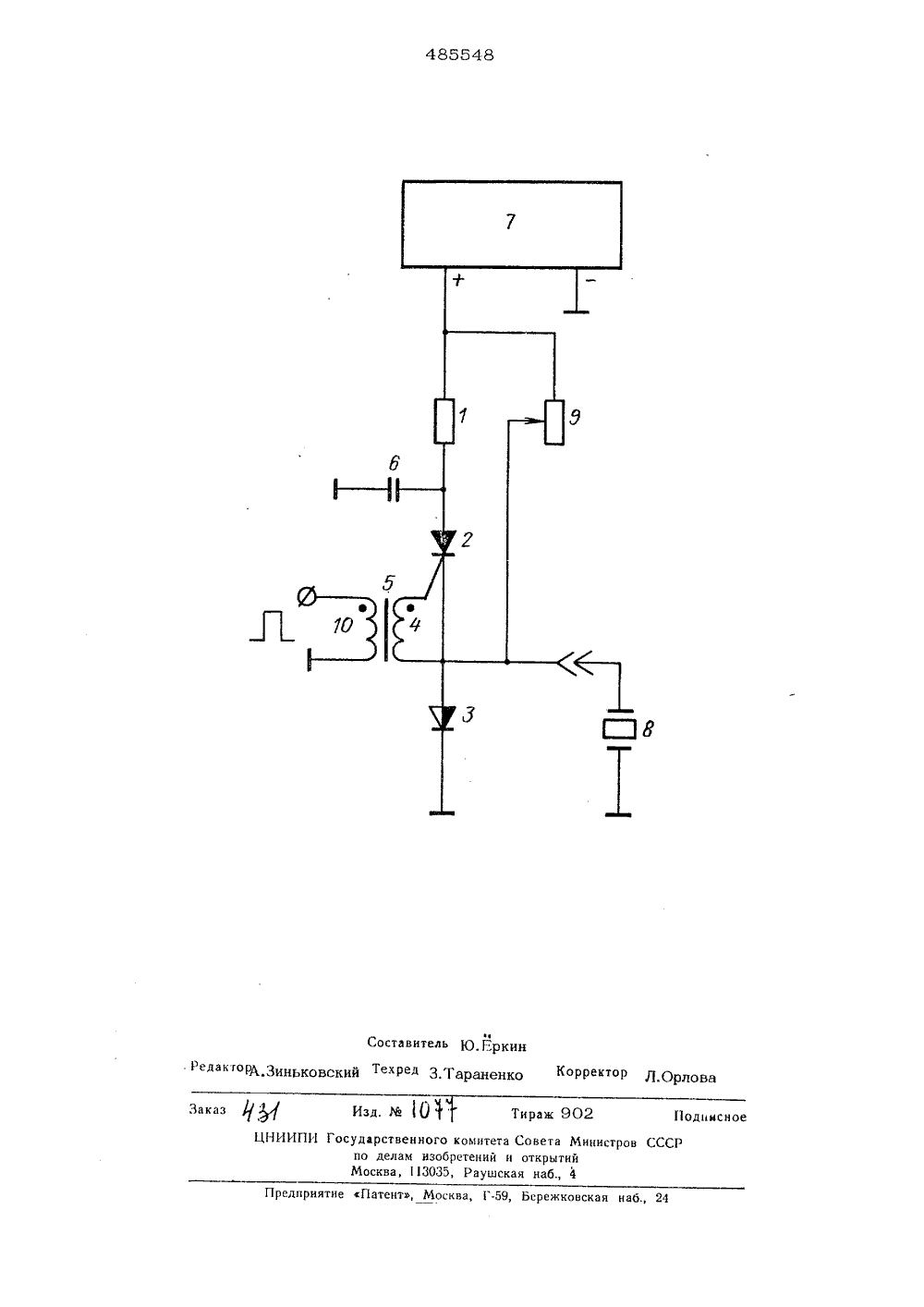

О П И С А Н И Е оц и 554 йИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик АВТОРСКОМУ СВИДЕТЕЛЬСТВс присоединен 23) Приорите м зая Государствеииый комитет Совета Министров СССР по делам изооретений и открытий(71) Заявитель Всесоюзный научно-исследовательский институт по разработрушающих методов и средств контроля качества материалов з 54) ГЕНЕРАТОР ИМПУЛЬС,вывод в подключ ои обкладки кварцевогок общей шине источника езонаторитаоизобретения является расширеона регулировки длительности Изобретение относится к радиотехнике и может быть использовано в импульсных ультразвуковых приборах дефектоскопии.Известен генератор импульсов, содержащий последовательно соединенные резис тор, тиристор и динистор, импульсный трансформатор, вторичная обмотка которого подключена к управляющему электроду и к точке соединения катода тиристора и анодом динистора, конденсатор, одной из своих обкладок подключенный к точке соединения резистора с анодом тиристора, кварцевый резонатор, переменный резистор, вывод которого подключен к положительному полюсу источника питания.Однако известное устройство имеет узкий диапазон регулировки длительностиимпульсов.1 Целью.ние диапазимпульсов.Для этого к точке соединения катода тиристора с анодом динистора подключен вывод одной из обкладок кварцевого резонатора и движок переменного резистора,ния.На чертеже приведена принципиальнаяэлектрическая схема генератора,Генератор импульсов содержит последвательно соединенные резистор 1, тиристор 2 и динистор 3. Вторичная обмотка 4 импульсного трансформатора 5 подключена к управляющему электроду тиристора 2 и к точке соединения катода тиристора 2 с анодом динистора 3, Конденсатор 6 подключен одной обкладкой к точке соединения резистора 1 с анодом тиристора 2.Вторая обкладка конденсатора 6 соединена с общей шиной источника питания 7. К точке соединения катода тиристора 2 с анодом динистора 3 подключен один вывод кварцевого резонатора 8 и движок пере- О менного резистора 9, Второй вывод переменного резистора 9 подключен к положительному полюсу источника питания 7.Второй вывод кварцевого резонатора 8 соединен с общей шиной источника питаГенератор импульсов работает следующим образом,С приходом положительного запускаюшего импульса на первичную обмотку 10 им,пульсного трансформатора 5 в цепи тиристора 2 возникает пусковой ток, которыйвызывает переход тиристора 2 в проводящеесостояние. При этом происходит разрядконденсатора 6 на электрическую емкостькварцевого резонатора 8, по мере зарядакоторой формируется передний фронт импульса напряжения, приложенного к анодудинистора 3.Напряжение на кварцевом резонаторе 8некоторое время сохраняется неизменным,и происходит формирование плоской вершины импульса.Через некоторый момент времени, определяемый временем задержки включенияи временем нарастания тока в динисторе 3,произойдет переход динистора 3 в проводящее состояние, При этом происходитразряд электрической емкости кварцевогорезонатора 8 через тиристор 2.Таким образом формируется заднийфронт импульса напряжения на кварцевомрезонаторе 8.Тиристор 2 после первого включенияи разряда на него емкости кварцевогорезонатора 8 остается в проводящем состоянии, так как анодный ток через него,определяемый сопротивлением переменного резистора 9, выбран несколько превышающим ток выключения тиристора 2.В этом состоянии динамическое сопротивление тиристора 2 намного превышаетсопротивление кварцевого резонатора 8 в момент формирования переднего фронтаимпульса,С изменением анодного тока динистс- ра 3 при помощи переменного резистора 95 происходит изменение времени задержкивключения тиристора 2 и, таким образом,изменение длительности импульса,При этом, если сопротивление переменного резистора 9 велико, можно сфор16 мировать импульсы трапецеидальной формы,Если сопротивление переменного резистора 9 мало, можно сформироватьимпульсы треугольной формы,15Предмет изобретенияГенератор импульсов, содержащий последовательно соединенные резистор, тиристори динистор, импульсный трансформатор,20вторичная обмотка которого подключенак управляюшему электроду и к точкесоединения катода тиристора с анодомдинистора, конденсатор, одной из своихебкладок подключенный к точке соедине 25ния резистора с анодом тиристора, кварцевый резонатор, переменный резистор,,вывод которого подключен к положительному полюсу источника питания, о т -л и ч а ю ш и й с я тем, что, с30целью расширения диапазона регулировкидлительности импульсов, к точке соединения катода тиристора с анодом динистораподключен вывод одной из обкладок кварцевого резонатора и движок переменного резистора, вывод второй обкладки кварцевогорезонатора подключен к общей шине источника питания485548 оставитель Ю, Еркин ньковский 1 е" Ред 3.Тараненко 1 орректор д.Орлова акта Зак ираж 902 фЯ Изд. М 10 НИИПИ Государственного комитета Совета Миниспо делам изобретений и открытий Москва, 13035, Раушская наб., 4 Предприятие Патент, Москва, Г.59, Ьсрежковская наб.,ПодписиССР
