H03K — Импульсная техника

Номер патента: 386479

Опубликовано: 01.01.1973

Автор: Привекь

МПК: H03K 17/18

Метки: времени, реле, тиристорное

...19 соединен с указанной точкой через переход катод-анод диода 22. Элементы 2 - 4 образуют силовой блок, а элементы 11 - 22 времязадающий блок,Устройство работает следующим образом.При подключении устройства к питающей сети переменного тока конденсатор б заряжается выпрямленным напряжением через ограничительный резистор 3, диодный мост 2, резистор б и нагрузочный резистор 1,При заряде конденсатора б к нагрузочному. резистору 1 прикладывается короткий импульс напряжения, амплитуда которого мала по сравнению с напряжением источника питания, и резистор 1 практически на него не реагирует.Как только зарядится конденсатор 6, тиристорное реле времени готово к работе,Запуск реле осуществляется с помощью кнопки 7. При нажатии кнопки 7...

Номер патента: 386480

Опубликовано: 01.01.1973

Автор: Переверзев

МПК: H03K 17/74

Метки: коммутатор, электронный

...5 и диод 6 соединен с основной нагрузкой 7. Параллельно основной нагрузке 7 и диоду б подключены соединенные последовательно диод 8 и резистор 9, Основная нагрузка 7 связана также через пару параллельно и встречно включенных диодов 10 и 11, резервную нагрузку 12 и конденсатор И со средним выводом обмотки 4. В качестве резервной и основной нагрузок 12 и 7 могут быть использованы, например, .обмотки однотипных громкоговорителей. Основная нагрузка 7 связана также со вторым концом обмотки 4 через вторую пару параллельно и встречно включенных диодов 14 и 15, конденсатор 16 и резистор 17, сопротивление которого равно согротивлению резистора 9.Параметры элементов предлагаемого коммутатора выбираются такими, что при раооте основной...

Номер патента: 386737

Опубликовано: 01.01.1973

Авторы: Будзко, Мурад, Цагарейшвили

МПК: B23H 7/16, H03K 3/335

Метки: источник, питания, установок, электроискровых

...3. Рабочий цикл поляризованного заряда 20 конденсатора 1 начинается с открытия в начале положительного полупериода исходного переменного напряжения тиристора б.В предлагаемый источник питания введентпристор 9, шунтирующий первичную обмот ку 4 дросселя-трансформатора 3, начиная смомента разряда конденсатора 1 на рабочий промежуток. Тиристор 9 открывается с помощью трансформатора тока 10 в момент начала разряда конденсатора 1. Это исключает 50 подпитку рабочего промежутка в послеразедактор Т, Фадеева 3075/9 Изд. ЛЪ 737 Тираж 888 ПИ Комитета по делам изобретений и открытий при Совет Москва, Ж, Раушская наб., д. 4(5 Зака ЦНИ Подписноеинистров СССР пр. Сапунова, 2 ог рядный интервал восстановления электрической прочности за счет...

Номер патента: 387358

Опубликовано: 01.01.1973

Авторы: Горский, Крапивин, Тараненко, Усачев

МПК: G06F 3/14, H03K 21/18

Метки: индикации

...также по первичной обмотке импульсного трансформатора 4, во вторичной обмотке которого появляется импульсное напряжение, которое через диод 7 поступает на накопительный конден сатор 8 и суммируется с постоянным напряжением источника б постоянно:о напряжения подпора.Величина напряженияким образом, чтобы тле30 разрядной лампе мог вожаться только при суммировании этого напряжения с дополнительным напряжением, создаваемым импульсным трансформатором 4.Возникший в промежутке анод-нулевой катод газоразрядной лампы 5 разряд,поддерживается непрерывно суммарным напряжением,постоянного подпора и выпрямленным дополнительным напряжением, снимаемым с накопительного конденсатора 8,до тех пор, пока поступивший на вход кольцевого десятичного...

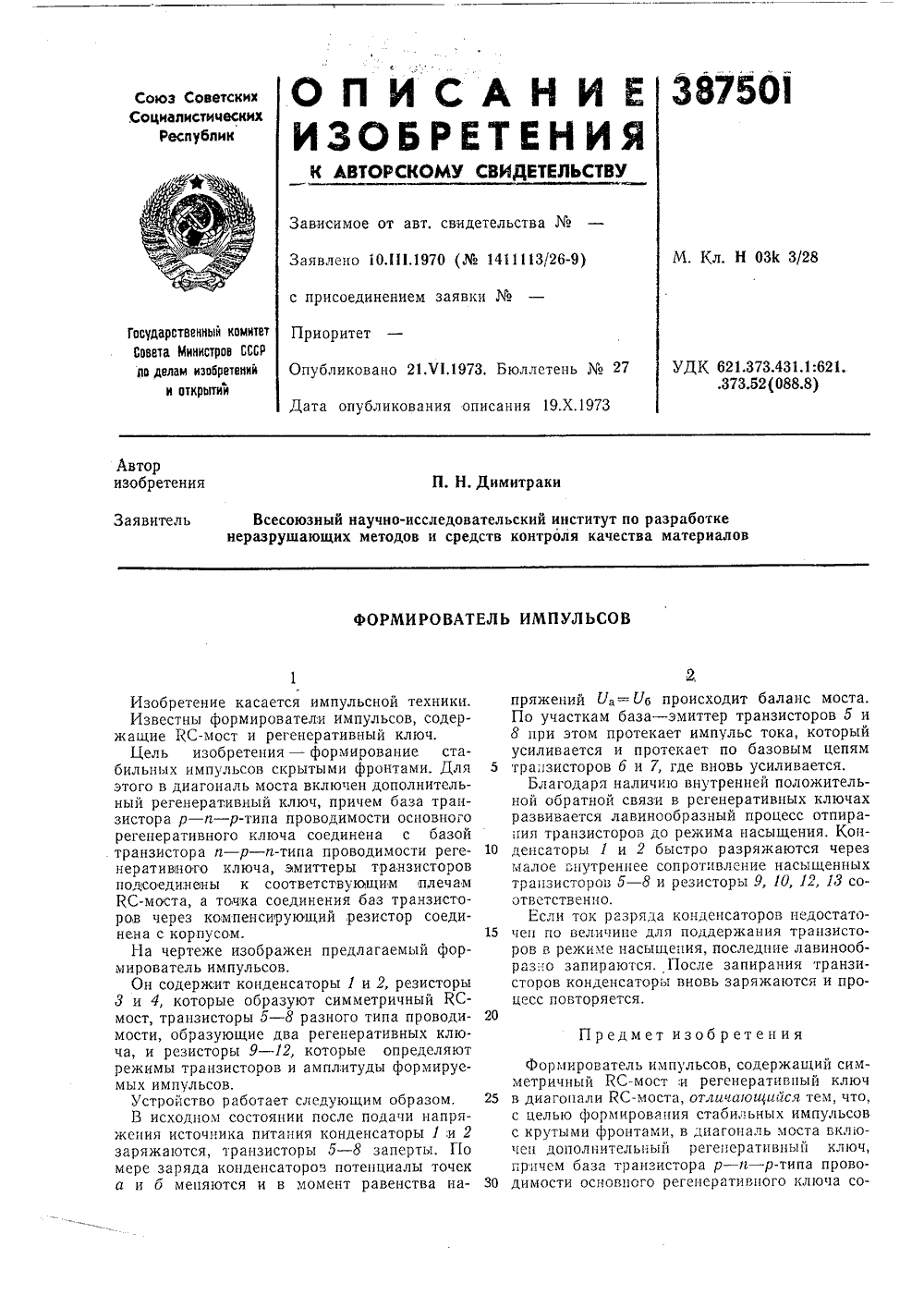

Номер патента: 387501

Опубликовано: 01.01.1973

Автор: Вител

МПК: H03K 3/28

Метки: импульсов, формирователь

...ключа, эмиттеры транзисторов подсоединены к соответствующим плечам КС-моста, а тонка соединения баз транзисторов через компенсирующий резистор соединена с корпусом.1-1 а чертеже изображен предлагаемый формирователь импульсов.Он содержит конденсаторы 1 и 2, резисторы 3 и 4, которые образуют симметричный КС- мост, транзисторы 5 - 8 разного типа проводи мости, образующие два регенеративных ключа, и резисторы 9 - 12, которые определяют режимы транзисторов и амплитуды формируемых импульсов,Устройство работает следующим образом. 2 В исходном состоянии после подачи напряжения источника питания конденсаторы 1,и 2 заряжаются, транзисторы 5 - 8 заперты. Г 1 о мере заряда конденсаторов потенциалы точек а и б меняются и в момент равенства на...

Номер патента: 387502

Опубликовано: 01.01.1973

Автор: Андреев

МПК: H03K 3/281

Метки: мдп, мультивибратор, транзисторах

...определяется удельной крутизной нагрузочного транзистора 8 (или 4) и емкостью конденсатора 5 (или б). Стабильность напряжения на стоке закрытого транзистора 1 (или 2) определяется отношением величин удельной крутизны транзисторов 8 и 8 (или 4 и 7) и напряжением на затворе транзистора 7 (или 8), т, е. отношением величин удсльпои к 1)утизны транзисторов 9 и 10. Длительность квазиустойчиво го состояния определяется эффективным значением емкости конденсатора 5 (или б), удельной крутизной транзистора 8 (или 7) и напряжением на затворе последнего.Рассмотрим работу мультивибратора с момента, когда транзистор 1 только что открыт, а транзистор 2 только что закрыт. Конденсатор 5 заряжен, конденсатор б имеет разность387502 Составитель Ю. Еркин...

Номер патента: 387503

Опубликовано: 01.01.1973

Авторы: Масленников, Яковлев

МПК: H03K 3/284

Метки: ждущий, мультивибратор

...2 и ре.зистор 4 поддерживает схему в состоянииустойчивого равновесия, При этом транзистор2 насыщен, а транзистор 3 закрыт, Появление10 на входе 9 продифференцированного импульсаотрицательной полярности (момент 1,) создает на выходе неинвертирующего усилителя 1и на базе транзистора 2 (см. фиг. 2 г) уровеньнапряркения, близкий к нулю, что приводит к15 уменьшению напрякер 1 ия на эмиттерах трав.зисторов 2 и 3 (см. фиг. 2 а). Транзистор 2остается открытым пока происходит рассасывание носителей в его базе. Транзистор 3 прнэтом остается закрытым, Резисторы 4, б и 820 определяют уровень потенциала на входенеинвертирующего усилителя 1 и и гбравытак, чтобы на выходе 10 поддерживался низкий уровень дотенциала,В момент 1 1 ранзнс 1 ор 2 начинает...

Номер патента: 387504

Опубликовано: 01.01.1973

Авторы: Погудин, Тышко

МПК: H03K 3/30

Метки: импульсов, помехоустойчивый, формирователь

...Обмотка 6 подмагничивания одним концом подсоединена к общей5 шипе, а другим - через резистор 7 к источнику питания. Обмотка 8 положительной ооратной связи одним концом подсоединена через резистивный делитель, состоящий из резисторов 9:и 10, к общей шине, а другим10 концом через тиристор 11 - к диоду-ограничителю 12, причем анод тиристора 11 соединенс обмоткой 8, а катод - с анодом диода-ограничителя 12. Управляющий электрод тиристора 11 подключсн к общей шине через рези 15 стор 18, Запускающий сигнал подается наклеммы 14 и 16. Выходной сигнал снимаетсяс выходной обмотки 16 трансформатора 3,Источник питания подсоединяется к клемме17,20 Формирователь работает следующим образом.При подаче входного запускающего сигналавключается тиристор 11,...

Номер патента: 387505

Опубликовано: 01.01.1973

Автор: Институт

МПК: H03K 3/30

Метки: 387505

...транзистора 2 подключена к анодамдиодов 5 и 6, Катод диода 5 соединен с анодом стабилитрона 8, катод диода 6 зашуцтирован форсирующим конденсатором, подклю чен ко второму выводу обмотки 12 обратнойсвязи и через резистор 10 - к плюсу источника питания (+Еи).При подаче напряжения ток от источникапитания будет протекать по цепи: плюс источ- ЗО ника питания, резистор 10, обмотка 12, диод(На фиг. 2 ь, 1 в момен начала заряда, 1,1: в момен окончания заряда конденсатора 3),Конденсатор 3 зарядится до напряжения,равного сумме напряжений стабилитрона 8 идиода 5. Когда напряжение на конденсаторе 3станет выше указанной суммы, транзистор 2откроется и напряжение конденсатора 3 будетприложено к обмотке 13. Быстрому открытию 10транзистора 2 будет...

Номер патента: 387506

Опубликовано: 01.01.1973

Авторы: Найда, Поздн, Фурманов

МПК: H03K 3/84

Метки: генератор, импульсов, квазирегулярных

...импульсов, содержащий генератор хаотических импульсов и формирователи импульсов, не обеспечивает взаимно независимой регулировки среднего значения и дисперсии периода следования генерируемых импульсов.Цель изобретения - обеспечение взаимно независимой регулировки среднего значения и дисперсии периода следования генерируемых импульсов.Для этого выход генератора хаотических импульсов подключен к одному из входов дополнительно введенного триггера, другой вход которого соединен с выходом дополнительно введенного генератора регулярных импульсов, а выход подключен ко входу формирователя импульсов,На фиг. 1 представлена блок-схема предлагаемого генератора; на фиг. 2 - графики напряткений, иллюстрирующие его работу,Предлагаемый генератор...

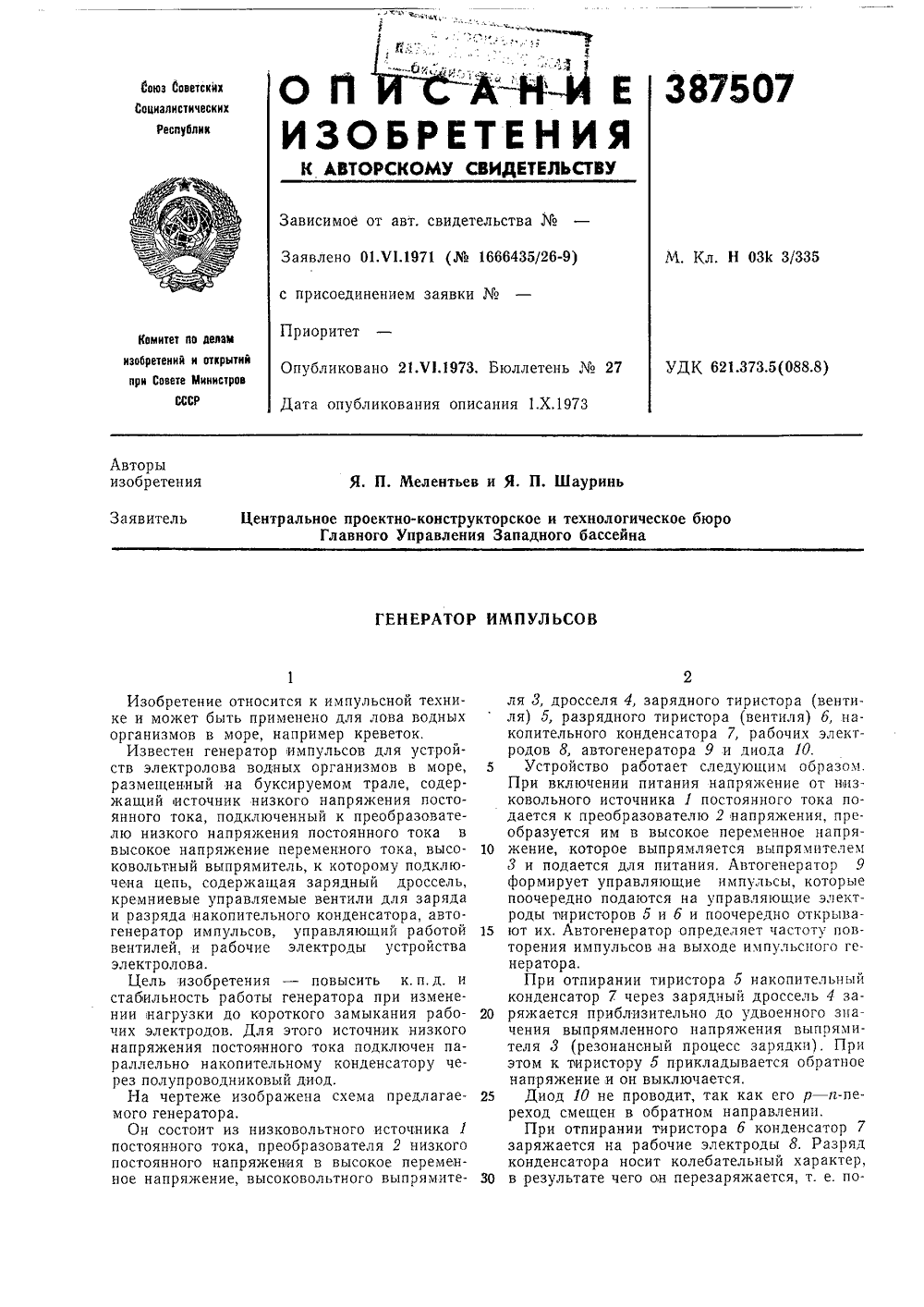

Номер патента: 387507

Опубликовано: 01.01.1973

Авторы: Вител, Шауринь

МПК: H03K 3/335

Метки: генератор, импульсов

...выпрямителем3 и подается для питания. Автогенератор 9формирует управляющие импульсы, которыепоочередно подаются на управляющие электроды иристоров б и б и поочередно открыва 15 ют их. Автогенератор определяет частоту повторения импульсов,на выходе импульсного генератора,При отпирании тиристора б накопительныйконденсатор 7 через зарядный дроссель 4 за 20 ряжается приблизительно до удвоенного значения выпрямленного напряжения выпрямителя д (резонансный процесс зарядки). Приэтом к тиристору б прикладывается обратноенапряжение и он выключается,25 Диод 10 не проводит, так как его р - п-переход смещен в обратном направлении.При отпирании тиристора б конденсатор 7заряжается на рабочие электроды 8. Разрядконденсатора носит колебательный...

Номер патента: 387508

Опубликовано: 01.01.1973

Автор: Ивлев

МПК: H03K 3/53

Метки: генератор, импульсов, индуктивным, накопителем

...состоящей из индуктивности нако пителя 2 и индуктивности рассеяния б размыкателя, При этом энергия в виде магнитного поля накапливается в индуктивном накопителе 2 и индуктивности рассеяния б размыкателя, так как обмотки 3 и 4 размыкате ля соединены последовательно, имеют одинаковое количество витков, включены встречно и расположены на разных кернах общего магнитопровода.Если материал магнитопровода30 кую магнитную проницаемость, реЗаказ 270579 Изд.705 Тираж 780 НИИПИ Комитета по делам изобретений и открытий при СМосква, К, Раушская наб., д. 4/5 Подписное е Министров СССРпография, пр. Сапунова,щий поток в нем будет близок к нулю, поэтому ток накачки не оказывает существенного влияния на магнитное состояние магнитопровода 7....

Номер патента: 387509

Опубликовано: 01.01.1973

Автор: Богомолов

МПК: H03K 3/53, H03K 5/12

Метки: генератор, импульсов, прямоугольных

...этого источник питания подключен к аноду включающего тиратрона через ключевое устройство, а в цепь сетки этого тиратрона включена линия задержки.На фиг. 1 показана принципиальная схема предлагаемого генератора; на фиг. 2 - диаграммы напряжений,Ключевое устройство 1 подключено к накопителю (конденсатору) 2 и к аноду включающего тиратрона 3, к катоду которого подсоединена нагрузка 4, Параллельно нагрузке подключен шунтирующий тиратрон 5. Вход б генератора подключен к сетке включающего тиратрона 3 через линию задержки 7. Входы 8 и 9 птирующству 1,В исходном состоянии накопитель (конденсатор) 2 разряжен, тиратроны 3 и 5 погашены, на нагрузке 4 напряжение отсутствует,С приходом на вход 9 управляющего импульса У 9 ключевое устройство...

Номер патента: 387510

Опубликовано: 01.01.1973

Автор: Авторы

МПК: H03K 3/78

Метки: генератор, импульсной, последовательности

...заряда, а к базе транзистора 7 через конденсатор 11 - анод туннельного диода 12,К катоду диода 10 с накоплением зарядачерез конденсатор 18 подключен вход активной линии задержки 14, вход активной линиизадержки 15 подключен к выходу генератора 8. Выходы линий задержки 14 и 15 объединены и подключены к катоду туннельногодиода 12, анод которого через резистор 16подключен к активной линии задержки 6.Точка соединения резистора 9 о 1 диода 10с накоплением заряда через диод 17 соединена с конденсатором 18, вторая обкладкакоторого подключена к базе транзнстора 1.Кроме того, генератор содержит резисторы19 - 28 и клемму запуска 24.Работает предлагаемое устройство следующим образом,Сигнал запуска посстора 1 с клеммы 24387510 Предмет изо бр етени...

Номер патента: 387511

Опубликовано: 01.01.1973

Авторы: Лапшин, Фролов

МПК: H03K 4/50

Метки: 387511

...2, левая по схеме обкладка которого соединена с базой этого транзистора, начинает заряжаться от источника коллекторного питания через промежуток эмиттер - 5 база открытого коммутирующего транзистораи сопротивление резистора 3, включенного в коллекторную цепь интегрирующего транзистора 4. Ток заряда конденсатора поддерживает коммутирующий транзистор в насыщен- О ном состоянии, вследствие чего вход интегри387511 Составитель А. ДзюбенкоТехред Л. Богданова Корректоры; М, Лейзерман и Н. Прокуратова Редактор Т, Фадеева Заказ 2807/16 Изд, М 705 Тирая 780 Подписное Ц 1-1 ИИПИ Государственного когпптста Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5Типография, пр, Сапунова, 2 рующего транзистора...

Номер патента: 387512

Опубликовано: 01.01.1973

Автор: Сдатчиков

МПК: H03K 5/00

Метки: импульсов, разнополярных, формирователь

...базы транзисторов 3 и 5 через резисторы 10 и 11 соединены с резисторами 12 и 13 соответственно, 1 оллекторы транзисторов 4 и 6 типа р - и - р подключены к общей шине, а коллекторы транзисторов 3 и 5 типа п - р - и через резистор 14 - к источнику питания. Резистор 14 ограничивает коллекторные токи транзисторов 3, 4, 5 и 6, а резисторы 10 и 11 - базовые токи транзисторов 3 и 5 при низкоомцой нагрузке формирователя, Базовые токи транзисторов 4 и 6 протека:от соответствецго через эмиттерные резисторы 12 и 13. Входные шины 15 и 16 служат для подачи управляющих импульсов на базь: транзисторов 1 и 2. При отсутствии управляющих импульсов на входных шинах 15 и 16 все транзисторы формирователя заперты, и ток через нагрузку 9 не протекает, При...

Номер патента: 387513

Опубликовано: 01.01.1973

Авторы: Долкарт, Новик, Редина, Степанов

МПК: H03K 5/01

Метки: импульсов, формирователь

...1 и 2 имеют положительный потенциал., а вы ход клапана б - нулевой. Конденсатор 4заряжен до полонаительного потенциала, определяемого делителем, состоящим из резисторов 3 и 8 (до уровня логической 1). Во время подачи отрицательного импульса на 15 вход 7,на выходе клапана 6 устанавливаетсяположительный потенциал. При этом на обоих входах клапана 2 оказывается положительный потенциал, клапан 2 включается и нулевои потенциал с его выхода, поступая па 20 вход клапана 6, блокирует выход клапана 6 вположительном состоянии независимо от уровня входного сигнала. Конденсатор 4 разряжается через диод 5 и клапан 2 до нулевого потенциала.25 После снятия отрицательного импульса совхода 7 формирователя оба входа клапана 1 оказываются под...

Номер патента: 387514

Опубликовано: 01.01.1973

Авторы: Любимов, Очковс, Сысуев

МПК: H03K 5/13, H03K 5/26

Метки: временных, выдачи, импульсов, последовательностей

...ячейка содержитвремязадающий конденсатор 1, эмиттерный15 повторительа тразисторах 2 и 3 и резсторы 4 - 10.Дистанционный переключател11 каждойячейк(тт подключе соответственно через своттнормально замкнутые 12 пормальо разом 20 кнутые 13 контакты к эмиттерным вьтходатсвоей и последующей ячеек. Вход каждойячейки подключен к коллекторому выходупре,тьтдуптей ячейки черезор.,тально пгзоткнутые котакты 13 ее дттстанттттонногоеое 25 клтотателя.Диоды И каждой яченк слукат для разделения обмоток дистгчциоштых переклточателетт ттли разделеия псреклточатотцих конттспользоватттти однооомоточт(тх30 дистанционных переключателей) по питаниюКорректоры; Л. Орлова и С. Сатагулова Редактор Т. Фадеева Заказ 263916 Изд,704 Тираж 780 ПодписноеЦНИИПИ Комитета...

Номер патента: 387515

Опубликовано: 01.01.1973

Автор: Механик

МПК: H03K 5/19

Метки: еоь-сллознаяшттшеш, реле, частоты

...19.Несимметричный триггер 4 собран на транзисторах 20 и 21. Усилитель собран на транзисторе 22. Коллекторы ключевых транзисторов 8 и 1 б через резисторы 23 и 24 соединены с подвижным контактом переменного резистора 7. Коллектор транзистора 12 через резистор 25 подключен к эмиттеру транзистора б регулятора напряжения. Выход триггера 4 через диод 2 б и резистор 27 соединен с переменным резистором 7.При поступлении на вход 28 устройства одиночных импульсов на выходе формирователя формируются пороговые импульсы, длительность которых равна периоду пороговой частоты включения. Когда частота импульсов на входе устройства достигает частоты вклюанто Заказ 2639,17 Изд. ЛЪ 704 Тирак 780 Подписи ЦНИИПИ Комитета по делам изобрстений и открытий при...

Номер патента: 387516

Опубликовано: 01.01.1973

Авторы: Алексашин, Бел, Лазарев, Лосев, Москалев

МПК: H03K 9/04

Метки: дискриминатор, фазовый

...7 ц 8 в цепях баз транзисторов прерывателя 5. Вторичцая обмотка трансформатора б имеет трц вывода, два крайних вывода соединены с базами транзисторов прерывателя 5, а средний вывод соединен с объединенными коллекторами транзисторов прерывателя и является общим для клемм 2 и 4, Накопцтельныц кон денсатор 9 включен между эмцттерами транзисторов прерывателя. Одна обкладка накопительного кондексатора 9 соединена через резистор 10 с входной клеммой 1, а другие - с выходной клеммой 3,15 С помощью прерывателя 5 выводы цакопцтельцого конденсатора 9 поочередно на время, равное полупериоду входчого сцгцала, подключаются к обце точке схем ь. Переключение выводов накопительного кондсцса тора производится синфазно с сигналом, чт 1обеспечивается...

Номер патента: 387522

Опубликовано: 01.01.1973

Авторы: Бахтин, Блоштейн, Царьков, Шоломицкий

МПК: H03K 17/04

Метки: коммутатором

...с выхода25 логической 1 которого поступит сигнал напервые входы всех схем совпадения, подготавливая цепь выбора задаюшего генератора.Кроме того, импульс через схему ИЛИ Рпоступит на соответствующий вход про рам 30 много блока 7, в результате чего с одного пз387522 Предмет изобретения Составитель А. ДедюхинТехред Л, Богданова Редактор А. Ватыгин Корректоры: М. Лейзерман и Н. ПрокуратоваЗаказ 2705/13 Изд, Ма 705 Тираж 780 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 выходов последнего поступит импульс управления, который запустит один из формирователей 8. На программный блок 7 может быть подан один или несколько (последовательно во...

Номер патента: 387523

Опубликовано: 01.01.1973

Авторы: Дмитриев, Дунюшкин, Федорин

МПК: H03K 17/10

Метки: максимального, многоканальный, различитель, сигнала

...из контактов пары - к аноду диода и коллектору выходного транзистора.На чертеже изображена принципиальная схема предлагаемого многоканального различителя.Он содержит вход 1, транзистор 2- и - р, резисторы 3, 4 и б, транзист па и - р - и, динистор (неуправляемы ключающий диод) 7, резисторы 8 и итриев и В, Г. Дунюшкин(выпрямитель) 10, реле 11 и контакты 12 реле.Разберем устройство и работу первого канала. Остальные каналы построены аналогпч но первому, Канал различптеля состоит извходного 2 и выходного б транзисторов. Транзисторы 2 и б включены по схеме составного транзистора. Резистор 3 является общим для эмиттеров входных транзисторов всех кана- О лов, Это необходимо для создания отрицательной обратной связи между каналами.К коллектору...

Номер патента: 387524

Опубликовано: 01.01.1973

Авторы: Бондаренко, Константиновский

МПК: H03K 17/62

Метки: импульсов, распределитель

...4 - б. Все разряды собраны на элементах И - НЕ 7 - 5 21, Дополнительно элементы И - НЕ 9, 14и 19, соответственно, установлены в первом, втором и третьем разряде. На вход 22 подаются тактовые импульсы, а на вход 23 - установочный нулевой уровень в начале рабо ты. Все элементы устройства устанавливаются в состояние, соответствующее первой строке таблицы (см. фиг. 2), Прп подаче на вход 23 единичного потенциала в момент нулевого потенциала на входе 22 схема устапавливаег ся в состояние, соответствующее второй строке таблицы. Далее в соответствии с изменением уровня на входе 22 схема будет изменять свои состояния согласно таблице, из которой следует, что восьмая строка соответст вует второй, т, е. цикл повторяется.Длительность отрицательных...

Номер патента: 387525

Опубликовано: 01.01.1973

Авторы: Алексеев, Гор, Калиничев, Мансуров, Маркин

МПК: H03K 17/62

Метки: распределитель, сигналов

...формирующий сигналы 8 и 9 - Перенос и Заем, Сигнал 8 Перенос формируется при переходе триггера 7 из 1 в О, а сигнал 9 Заем - при переходе из О в 1.Допустим, оба триггера 1 и 2 находятся в первом состоянии 01111, т. е. на выходах 5 т и 6, состояние О, а на выходах 5 г - 5 з и б, - бз - состояние 1 С приходом первого переключающего импульса с уровнем О, подаваемого на счетный вход 10 триггера 7, сформируется сигнал 9 Заем также с уровнем О. В результате вентиль Зз будет заперт и на его выходе сформируется высокий уровень, а триггер 1 установится во второе состояние 10111. При этом на вентилях Зь Зз - 35 и 4 - 4, будет уровень О, поскольку они будут открыты. С приходом второго переключающего импульса сформируется сигнал 8 Перенос...

Номер патента: 387526

Опубликовано: 01.01.1973

Авторы: Бик, Дениско, Коробко, Якубайтис

МПК: H03K 17/62

Метки: импульсов, распределитель

...тактовыеимпульсы положительной полярности, т. е. 30 10- повышение точности логические единицы. На выходе б формирователя 4 - единичный сигнал, 1 риггеры 9, 10, 11, 12 находятся в переброшенном состоянии, на выходах 18, 14, 1 б выходных схем И - НЕ - единичный сигнал, который имеется и на инверсном выходе 1 б триггера 12,При поступлении на вход 1 нулевого сигнала на выходе б формирователя 4 появляется короткий нулевой сигнал, который подается по цепи гашения на все триггеры 9 - 12, Последние перебрасываются, и на инверсном выходе 1 б триггера 12 появляется нулевой сигнал, который поступает на вход схемы ИЛИ - НЕ б. Единичный сигнал на входене повлияет на отработку серии т выходных импульсов, так как на входе схемы ИЛИ - НЕ б...

Номер патента: 387527

Опубликовано: 01.01.1973

Автор: Вител

МПК: H03K 19/166

Метки: логический, элемент

...1 с четырьмя периферийными отверстиями 21 - 2 имеет обмотки 3 установки, обмотки 4, 5, б ввода аргументов (Х, У, Л) и выходную обмотку 7. Обмотка 3 установки проходит через все периферийные отверстия 2 - 2. Выходные сигналы, соответствующие аргументам Х, У, 2, подаются в обмотками 4 - б, проходящие через соответствующие два периферийных отверстия 2 трансфлюксора 1, одно из которых является общим для оомоток 4 - б всех трех аргументов. Выходная обмотка 7 последовательно согласно проходит через все входные отверстия 2 - 2 и встречно - через общий для всех входов участок магнитопровода.При подаче аргумента происходит реверсирование магнитного потока вокруг соответствующего периферийного отверстия 2 и в общем участке...

Номер патента: 387529

Опубликовано: 01.01.1973

Автор: Автор

МПК: G01R 21/10, H03K 23/64

...19 двоично-десятичного кода в десятичный, А для осуществления связи между естественным кодированием 2 - 5 и пятиразрядным двоично-десятичным кодированием в5 10 15 20 устройстве применены специальные преобразователи 11, 12, 13 и 14 кодов. Преобразователи в общем виде осуществляют преобразование кода 2 - 5 в код 5 - 2, где т - число двоичных разрядов. Например, при т= 1 они преобразуют код 2 - 5 в код 5 - 2. Отсюда видно, что включение преобразователей, изображенное на фиг. 1, осуществляет последовательное преобразование кода 2 - 5 в пяти- разрядный двоично-десятичный код, Преобразователь 11 при этом преобразовывает код 24 - 5 в код 5 - 24, преобразователь 12 - код 2 - 5 в код 5 - 2, преобразователь 13 - код 2 - 5 в код 5 - 2 и...

Номер патента: 388258

Опубликовано: 01.01.1973

МПК: G06F 11/18, H03K 19/23

Метки: голосования

...импульсов, разделенные во времени и жестко связанные по фазе,Первая последовательность импульсов, образованная в распределителе (как и две следующие, аналогичные первой), образована путем выделения каждого четвертого импульсас некоторой задержкой из последовательностиимпульсов, поступающих на вход 20. Фазытрех последовательностей, импульсов сдвинутыодна относительно другой на величину периода следования импульсов, поступающих навход 20, Эти последовательности импульсовуправляют работой триггеров 1, 2 и 3 и служат для подачи команд на ввод кодов чиселв регистры 11, 12 и 13.Ввод пачек импульсов в регистры происходит следующим образом,После очередного импульса, поступающегона вход 19, триггеры 1, 2, 3 устанавливаютсяв исходное...

Номер патента: 388263

Опубликовано: 01.01.1973

Автор: Шаров

МПК: G06F 11/16, H03K 21/40

Метки: счетчика

...7 на схемах И 38, 39 и инверторах 54, 55 и блок б выявления,неисправности на схемах И 31, 32, Зб, 37 и инверторах 4 б - 50.Перед началом работы счетчика па шину 9 обнуления подается отрицательный импульс. Счетчик обнуляется. Этот же отрицательный импульс попадает на схемы И ЗЗ, 35 трех- стабильного элемента и на схему И 38 сигнального триггера. На выходах инверторов 51, 53 возникает высокий потенциал, который поступает на входы схемы И 34, Нпзский потенциал с вссхода инвертора 52 подается на схемы И 33, 35. Трехстабильный элемент устанавливается в устойчивое состояние, при котором на выходах инверторов 51, 53 потенциал - вьссокий, а па выходе инвертора 52 - низкий. Сигнальный триггер обснуляется, т. е. на выходе инвертора 55 появляется...

Номер патента: 388348

Опубликовано: 01.01.1973

Авторы: Бчиков, Капелько, Крылов, Попов, Чистов

МПК: H03K 3/72

Метки: генератор, инфранизкой, цифровой, частоты

...напряжения.Пороговый вход управляемого делителя 6напряжения соединен с выходом делителя 4, 5 а управляющие входы подключены к инверсным выходам счетчика 2.Выход делителя б соединен с основным входом переключателя 3 полярности. Выходом генератора является выход 7 переключателя 3 полярности.Формирование периодических колебаний впредлагаемом генераторе происходит следую.щим образом.По мере заполнения счетчика 2 коэффицц ент передачи М 1 управляемого делителя 4 изменяется от 0 до 1, а коэффициент передачи Ме управляемого делителя 6 изменяется от 1 до 0 (см, фиг, 2).Напряжение на выходе управляемого де 20 теля 4 будет равно У,ы, = УМ 1, а находе управляемого делителя б - Уых, = УМъ так как Ми=1 - М то У; = дуэт (1 - М,) М где У -...
