H03K — Импульсная техника

Номер патента: 333708

Опубликовано: 01.01.1972

Автор: Лосев

МПК: H03K 21/40

Метки: всесоюзная, мтшш4, я___1млл1ю, —г

...ле- ЗО вых плеч триггеров 1 - 4, последние три цифры - состояния триггеров 13, 14 и 15. Стрелками показана работа схемы при отсутствии, сбоев и положение схемы при ложных срабатываниях триггеров Около стрелок записаны номера триггеров, при сбоях которых устройство переходит в указанное стрелкой состояние. Сверху над вертикальными линиями записаны значения входного сигнала. Так, например, если схема находится в состоянии 0000001, то при сбое любого из триггеров 2, 4 и 14 она остается в прежнем состоянии, при сбое триггера 1 она переходит в состояние 1000001, при сбое триггера 3 - в состояние 0010001 и т, д. Если схема перешла в состояние 1000001, то при смене входного сигнала она переходит в правильное состояние 1000100. Если неправильно...

Номер патента: 333709

Опубликовано: 01.01.1972

Авторы: Денисов, Жернов

МПК: H03K 21/40

Метки: измеритель, импульсов, разности, скоростей, счета

...с диодами их заряда и разряда, относящиеся, 25 соответственно, ко входу уменьшаемого ивходу вычитаемого, отличающийся тем, что, с целью повышения экономичности и упрощения схемы, последовательно с диодами заряда и разряда дозирующего конденсатора входа ЗО вычитаемого и встречно с ними включен Изобретение относится к области импульс. ной техники и может быть применено в электронных аналоговых регистраторах, обеспечивающих радиометрические измерения с автоматической компенсацией фона.Известны схемы измерителей разности скоростей счета импульсов, содержащие общий интегрируюший контур, дозирующие конденсаторы, заряд-разрядные диоды.Недостатками известных устройств является наличие дополнительного источника (источников) смещения и сложность...

Номер патента: 333710

Опубликовано: 01.01.1972

МПК: H03K 23/00

Метки: 333710

...шин 5 - 8 младшей тетрады с весами 1 - 2 4 8, .соответственно, входных шин 9 - 12 старшей тетрады с теми же весами, выходных шин 13 - 19, десятичных делителей 20 на два, входов 21 - 23 с весами, соответственно, 8, 4 и 2, входов 24 с весом 10, младший разряд соседней старшей тетрады, выходов 25 - 28 с весами, соответственно, 8, 4, 2 и 1.Схема блока, представленная на фиг. 1, работает следующим образом.На входы подаются сигналы двоичных разрядов переводимого двоично-десятичного числа, максимальная величина которого составляет 99 о=1001 1001 поп, при этом старшая тетрада разрядами е весами 8, 4, 2 и 1 подкл 1 о.Чинисиров СССР Областная т гнография Костромокого управггенея ио печати чается, соответственно, к входам с весом 10...

Номер патента: 333711

Опубликовано: 01.01.1972

Авторы: Дербенев, Мищихин, Чукавин

МПК: H03K 23/76

Метки: импульсов, магнитный, счетчик

...напряжение, блокинг-генератор выключается, а конденсатор 14 заряжается до напрягкения Е . При поступлении импульсов записи на вход схемы происходит ступенчатое перемагничивание сердечника трансформатора 1 до наступления насыщенного состояния. Сопротивление резистора 7 выбирается так, чтобы во время перемагничивания сердечника весь импульс напряжения записи был приложен к обмотке записи 2, а сигнал на резисторе 7 был недостаточен для открывания транзистора 12, При насыщении сердечника Л/-ным импульсом записи сопротивление обмотки записи 2 уменьшается и значительная часть амплитуды входного импульса выделяется на резисторе 7, транзистор 12 переходит в состояние насыщения и начинается разряд конденсатора 14 через резистор 11, источник...

Номер патента: 333712

Опубликовано: 01.01.1972

Авторы: Манук, Рогава, Тбилисский

МПК: H03K 23/58

Метки: деления, импульсов, количеств, последовательных

...приведена схема предлагаемого устройства. Устройство содержит счетчик 1 импульсов, служащий для установки коэффициента деления на каждом шаге квантования входного сигнала по времени, схему 2 унификации полярности входного случайного сигнала, преоб разователь 3 аналог-код время-импульсного типа, индикатор 4 полярности случайного сигнала и делитель 5 количества импульсов 5 Клемма б служит входом случайного сигнала. Устройство работает следующим образом.Входные электрические сигналы случайногопроцесса преобразуются в схеме 2 в сигналы 10 однополярного типа. Преобразователь 3 осуществляет квантование случайных унифицированных сигналов по времени и амплитуде.С выхода преобразователя 3 на делитель 5 количества импульсов поступают серии...

Номер патента: 334632

Опубликовано: 01.01.1972

Авторы: Моисеев, Харламова

МПК: H03K 3/30

Метки: блокинг-генератор, импульсов, пачки

...цепь которого включен импульсный трансформатор 5. Конденсатор б и резистор 7 определяют период 2повторения импульсов блокинг-генератора, Резистор 7 подключен к плечу триггера 3, которое в исходном состоянии закрыто. В исходном состоянии транзистор 4 должен быть 5 заперт (ждущий режим), поэтому эмиттертранзистора 4 подключен к источнику напряжения - Е через делитель напряжения, который образован резисторами 8 и 9. Конденсатор 10 служит источником энергии во вре мя блокинг-процесса, а диод 11 для гашениямагнитной энергии трансформатора 5 после блокинг-процесса.Запускающий импульс поступает навход 12 и переводит триггер 3 в состояние, 15 противоположное изображенному на чертеже, при этом потенциал на левом плече триггера падает до нуля,...

Номер патента: 334633

Опубликовано: 01.01.1972

Авторы: Поль, Филин

МПК: H03K 5/003

Метки: импульса, формирователь

...6, подключена нагрузка и промежуток а д дол - катод тир истор а 7. При подаче напряжения пддтадддя указаннойполярности на точки а и тд конденсатор 6 заряжается с постоянной времени, определяемои величинами сопротивления резистора 2 и еъдкости конденсатора 6.Ток заряда создает прямое падение напряжения на диоде б. Прп этом полярность наирядкения на этом диоде такова, что тиристор остается запертым. По окончании заряда кон денсатора тиристор также остается запертым,так как на управлятощем электроде по отношению к катоду положительный (опдддрающий) сигнал не появляется. Диод 4 все эго время также заперт, Кондеддсатор б заряжаег ся почти до напряжения источника питания.В момент отключения напряжения питания открывается диод 4, и часть...

Номер патента: 334634

Опубликовано: 01.01.1972

Авторы: Меткин, Миронов

МПК: H03K 3/84

Метки: сигналов, случайных, формирования

...взаимно корреляционной функцией.Это достигается тем, что формируют сигналы от одного источника с заданной корреляционной функцией с помощью линейных инерционных звеньев и нормируют сигналы по их дисперсии перед нелинейным функциональным преобразованием, что дает возможность получить устойчивые к нелинейному преобразованию сигналы с разными законами распределения,На чертеже показана схема установки моделирования по предложенному способу.Основной источник 1 стационарного шумоподобного сигнала представляет собой генератор шумового напряжения, мгновенные значения которого распределены нормально, с некоторой корреляционной функцией. Шумовой сигнал поступает одновременно на линейные инерционные звенья 2, 3, с помощью которых формируются...

Номер патента: 334635

Опубликовано: 01.01.1972

Авторы: Гаймалов, Манако

МПК: H03K 5/08, H03K 5/24

Метки: амплитудный, селектор

...к входам схемы ИЛИ.использование двухтактного соединения пороговых устройств позволило исключить из схемы детектор, что значительно повышает точность и стабильность порога амплитудной селекции. На фиг. 1 изображена принципиальная схема предлагаемого селектора; на фиг. 2 - временная диаграмма, поясняющая его работу. 5 Селектор содержит согласующий трансформатор 1, первое пороговое устройство 2, второе пороговое устройство 3 и схему ИЛИ 4,Переменный сигнал, подлежащий амплитуд ной селекции, с выходной обмотки согласующего трансформатора 1 поступает в противофазе (диаграммы а и б) на входы пороговых .устройств 2 и 3, При нарастании первой полу- волны сигнала на входе порогового устройства 15 2 до уровня его амплитудного порога устройство...

Номер патента: 334636

Опубликовано: 01.01.1972

Авторы: Веденеев, Гонтарев, Игнатьев

МПК: H03K 5/12

Метки: выходного, заднего, импульса, модулятора, формирователь, фронта

...формирователи заднего фронта выходного импульса модулятора, содержащие источник питания, модулятор, подмодулятор, коммутирующий элемент, диоды, конденсатор и нагрузку не обеспечивают повышения крутизны заднего фронта выходного импульса.Для повышения крутизны заднего фронта выходного импульса модулятора в предлагаемом устройстве параллельно нагрузке включена цепочка из последовательно соединенных конденсатора и диода,причем точка их соединения подключена к катоду коммутирующего элемента.На чертеже приведена функциональная схема предлагаемого устройства.Устройство содержит источник 1 питания, модулятор 2, подмодулятор 3, нагрузку 4, коммутирующий элемент б, диоды б, 7 и конденса 8 Устройство работает следующим образом,...

Номер патента: 334637

Опубликовано: 01.01.1972

Авторы: Лодочников, Смирнов

МПК: H03K 5/13, H03K 5/26

Метки: зависимости, изменения, импульсов, фазы, частоты

...с частотой, близкой к частоте колебаний блокинг-генератора. При ох=с происходит резкое изменение фазы входного сигнала относительно фазы выходных импульсов.При отсутствии сигнала на входе устройства Зо и включенном питании, блокинг-генератор геЗаказ 1157/5 Изд. Мо 484 Тираж 448 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж-З 5, Раушская паб., д, 4/5Типография, пр. Сапупо нерирует импульсы с частотой собственных колебаний в. При воздействии на вход устройства сигналов источника (генератора) 10 выходные импульсы приобретают частоту последнего. Причем, если частота вх больше частоты собственных колебаний, то выходной сигнал находится в фазе с входным и фазовая характеристика устройства...

Номер патента: 334638

Опубликовано: 01.01.1972

Автор: Куликов

МПК: H03K 9/08

Метки: длительности, импульсов, напряжение

...отключает положительные токи управляемых двухполярных источников 7 и 13 тока (см. фиг. 2,ж и к) от запоминающих конденсаторов 5 и 14 соответственно.После опрокидывания триггера 10 отключается также ключевая схема 9. При этом, в результате интегрирования постоянного тока неуправляемого однополярного источника 6 тока с помощью интегрирующего конденсатора 4, на обкладках последнего начинает линейно нарастать напряжение (см. фиг, 2,е), Напряжение на интегрирующем конденсаторе 4 растет до тех пор, пока его величина не будет равной напряжению на выходном запоминающем конденсаторе 5. В момент равенства напряжений на конденсаторах 4 и 5 на выходе сравнивающего элемента 8 появляется импульс, вызывающий %обратной опрокидывание триггера 10....

Номер патента: 334640

Опубликовано: 01.01.1972

Авторы: Баранова, Лукь

МПК: H03K 17/18

Метки: датчиков, двухпозиционных, коммутатор, многоканальный, сигналов, цифровых

...этом сигналы от датчиков подаются на вывод резистора 18, Объединенные выводы резисторов подключены на вход элемента 2, а другие выводы резисторов 19 у всех узлов 17 объединены и подсоединены к выходам ключей 11, 15, 1 б.Последовательный опрос всех каналов в режиме контроля передачи как кода 1, так и кода 0, позволяет Выявить все неисправности коммутирующих элементов и канал, где произошлаа эта неиспр авн ость, Указ а нные функции выполняет логическая схема 10 фиксации неисправности, которая формирует сигнал на выходе 11 для перерывания устройства обработки информящц в случае неисправности.1-ежимы.работы коммутатора, состоящие в адресном илн циклическо 1 опросс каналов, а ТЯККЕ РЯКИЪ 1 КОНТООЛЯ ЗаДЯ 10 ТСЯ ОТ уСТройства обработки...

Номер патента: 334641

Опубликовано: 01.01.1972

Автор: Дмитренко

МПК: H03K 17/18

Метки: реверсивное, электромагнитное

...магнитопроводов с тем, чтобы имел место резонанс токов, а величины балластных конденсаторов С и Сз выбирают из условия, чтобы в этом положении напряжение на обмотке электромагни334641 Предмет изобретения Составитель Л. Шарова Текред Л. БогдановаРедактор А. Батыгин Корректор Е. Зимина Заказ 1167/9 Изд. Мв 484 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 3та было равным номинальному, В разомкнутом положении электромагнита индуктивное сопротивление его обмотки в несколько раз меньше, чем в замкнутом. Поэтому общее сопротивление параллельного контура при разомкнутом положении магнитопровода в десятки раз меньше, чем при замкнутом, и...

Номер патента: 334642

Опубликовано: 01.01.1972

Авторы: Без, Горгулев

МПК: H03K 17/52

Метки: бесконтактное, переключающее

...напряж20 и 21, 22 и 23 производдающих конденсаторов.г 334642 дит его загорание, Процесс повторяется по кольцу до снятия анодного питания.При использовании кольцевой схемы дпядлительного и разного времени горения тира тронов в ячейках, конденсаторы 25, 27, 29, 31после выполнения функции поджига очередного тиратрона вновь заряжаются через горящие тиратроны. Величина напряжения повторного заряда оказывается достаточной для повторно го зажигания тиратрона. В результате происходит нарушение работы схемы. Для предотвращения такого явления и возможности использования кольцевой схемы для управления в качестве переключателя с различными регу лируемыми выдержками в управляющие сеткитиратронов включены диоды 32, 33, 34, 35.Диоды, обладая...

Номер патента: 334643

Опубликовано: 01.01.1972

Авторы: Буха, Каменский, Комиссаров, Кузьмин, Мурадов, Чинков

МПК: H03K 23/40

Метки: делитель, коэффициентомделения, переменным, частоты

...и блок б управления подключают к установочным входам тех триггерных ячеек регистра 2, чтобы каждым его выходным импульсом в последний вводилось число 2" - Уо, Если входная частота о-сопз 1, что имеет место на практике, то блок б управления не нужен, и выход элемента б задержки непосредственно подключают к входам соответствующих триггеров регистра 2. Если же частота о переменная, то блок управления б представляет собственно измеритель частоты.Принцип действия делителя заключается в следующем.Каждый импульс частоты о прибавляег к показаниям регистра число Ут в двоичном коде. Этот процесс повторяется до момента переполнения регистра 2, после чего в нем останется числоУ,= (К,У, - У,) Угде К, - количество вводов числа У 1.Импульс...

Номер патента: 334644

Опубликовано: 01.01.1972

Авторы: Бабиченко, Василенко, Дмитриев, Иоффе, Липман, Попов

МПК: H03K 25/12

Метки: магнитный, накопительный, счетчик

...накопления, обмотку б записи, коллекторную обмотку б и обмотку 7 досчета, ограничитель напряжения, состоящий из источника 8 опорного напряжения Ео и диодов 9 и 10, раз делительные диоды 11 и 12, транзистор 18, токоограничивающий резистор 14, генератор 1 б досчета, работающий в режиме лараллельного вывода, трехполюсный ключ 1 б, подключающий источник 17 питания к шине 18 счета в 20 режиме счета и к шине 19 параллельного вывода информации, входной формирователь 20.В режиме счета генератор 1 б досчета отключен, напряжение питания Е подано на шину 18 счета и входные импульсы, сформирован ные формирователем 20, поступают на обмотку 5 записи первого каскада. После прихода У импульсов (У - уставка первого каскада) открывается транзистор И, что...

Номер патента: 334917

Опубликовано: 01.01.1972

Автор: Мичев

МПК: H01H 47/32, H01L 29/78, H03K 17/56 ...

Метки: 334917

...потенциал затвора по отношению к потенциалу полупроводникового слоя, таз что в соседних точках этих слоев разность напряжений будет равна величине поданного сигнала. Диэлектрический слой 5 будет заряжен до этого потенциала. мутатор на полевом известных тем, что выго материала с сапропревышающигм максие полупроводникового его средней точки. Предлагаемыи катриоде отличается отполнен из высакоомнатввлением, равным илмальное сапротивленслоя, и имеет вывод о Равная разнос твором и полупр сохранить постоя ря на увеличение и истоком 4. Устр напряжения в заз кам и затвором и ть потенциалов меидоводниковым слоем позв иной величину тока, не расстояния между сток аняется также канцентр орах между затвором и Остаком. заяет отом 8, ацкя стоисходит...

Номер патента: 335731

Опубликовано: 01.01.1972

МПК: H01H 36/00, H03K 17/735

Метки: 335731

...отличающийся тем, что, с целью запоминания команды управления, первичные обмотки трансформатора зашунтированы конденсаторами, образующими с ними резонансные контуры, и подключены через блокировочные конденсаторы к трехфазной сети, к одной из фаз которой подсоединен параллельно-последовательный резонансный коптур, состоящий из дросселя и двух конденсаторов, причем между выводом дросселя и одной из первичных обмоток трансформатора включена цепочка из последовательно соединенных диода, резистора и накопительного конденсатора, к одному из выводов которого через диод подключен анод тиратрона,3трансформатора удерживается в замкнутом положении.Со вторичных обмоток трансформатора ток подается через ограничительные резисторы И - РЗ на...

Номер патента: 335779

Опубликовано: 01.01.1972

Автор: Талдыкин

МПК: H03K 3/05

Метки: генератор, импульсов

...выходу генератора. Сигнал запрета подается,на базу транзистора 2.При поступлении на вход генератора от)рицательных импульсов запуска открывается транзистор 2 усилительного каскада, и конденсаторы 3 и 4 заряжаются практически до на)пряжения - Е, источника питания, Г 1 о окончании им)пульса запуска транзистор 2 закрывается и в колебательном контуре возникают гармонические колебания, причем в первый )полупериод паправление тока в контуре, совпадает с )проводящим направлением тока для диодов б и 7.Конденсатор 3 разряжается через прямоесопротивление диодов 7 и б и катушку 5, аконденсатор 4 - через прямое сопротивлениедиода 7 и так же катушку 5. Падение на)пряжения на,прямом сопротивлении диода 7удерживает шунтирующий транзистор 1 в закрытом...

Номер патента: 335780

Опубликовано: 01.01.1972

Автор: Маликов

МПК: H03K 3/30

Метки: блокин, г-генератор

...3, конденсаторов 5 - 7, резисторов 8 - 1 едмет изобретенп ре,с общим связью, со- истивно-емстивно-емем, что, с о в начальпитающего са стабилиая сх нзистора включен диода 4,Предлагаемое устрпульсной технике,Известен блокинг-гс общим эмиттером,связью, содержащийтивно-емкостную и доно-емкостную цепи.Известное устройстровать импульсы толпосле подачи,питающ возможв начальго напря- редлагаеочка ста- дополничка подого питар время- очки поди шинойьного реПринцип работы устроиства состоит в следующем.При,подаче питающего напряжения Еконденсаторы 5 - 7 зарякаются с различнымипостоянными времени т через резисторы 8 -10, причем -с, ( тс, ( тс, .1 ак только,напрякение ив конденсаторе 7,превысит,напряжение на конденсаторе 5транзистор 1...

Номер патента: 335781

Опубликовано: 01.01.1972

Авторы: Домнин, Зуев, Йатентиа, Скворцов, Тодуа

МПК: H03K 3/335

Метки: полупроводниковыхприборах, симметричный, триггер

...транзистора 1. Аналогичная цепочка, состоящая из конденсатора 7 и разистора 8, соединяет коллектор транзистора 3 с базой транзистора 2.По такому же принципу построено и второе плечо триггера. Транзистор 3 коллектором подсоединен к коллектору транзистора 4. Параллельная цепочка из резистора 9 и конденсатора 10 соединяет коллектор транзистора 1 с базой транзистора 4, и, в свою очередь, параллельная цепочка из резистора 11 и конденсатора 12 соединяет коллектор транзистора 1 с базой транзистора 3.Составитель Ю. ЕркинТсхрсд Т. Курилко Редактор В. Левитов Корректоры: В; Петроы и Е. Ластопкина Заказ 1279:17 Изд,533 Тираж 448 Подписное ЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССР Москва, Ж.35, Раушская наб., д....

Номер патента: 335782

Опубликовано: 01.01.1972

Авторы: Автоматики, Имени, Козлов, Научно, Руденко, Электроники

МПК: H03K 3/53

Метки: генератор, импульсный

...собой ленты из материала с высокой магнитной проницаемостью, например из трансформаторной стали типа ХВП, покрытой сверху проводящим покрытием, например тонким слоем меди.Генератор работает следующим образом. В статическом состоянии генератор заряжен до напряжения источника питания, После срабатывания коммутатора, расположенного в начале или в конце линии, смотанной в рулон, от коротко замкнутого конца линии начинает распространяться волна напряжения с крутым фронтом и с противоположным знаком по отношению к зарядному напряжению. После прихода волны к концу линии возникает отраженная волна напряжения после отражения с тем же знаком от разомкнутого конца линии, как от холостого хода, В свою очередь отраженная волна, достигая коротко-...

Номер патента: 335783

Опубликовано: 01.01.1972

Автор: Середа

МПК: H03K 4/00, H03K 5/00

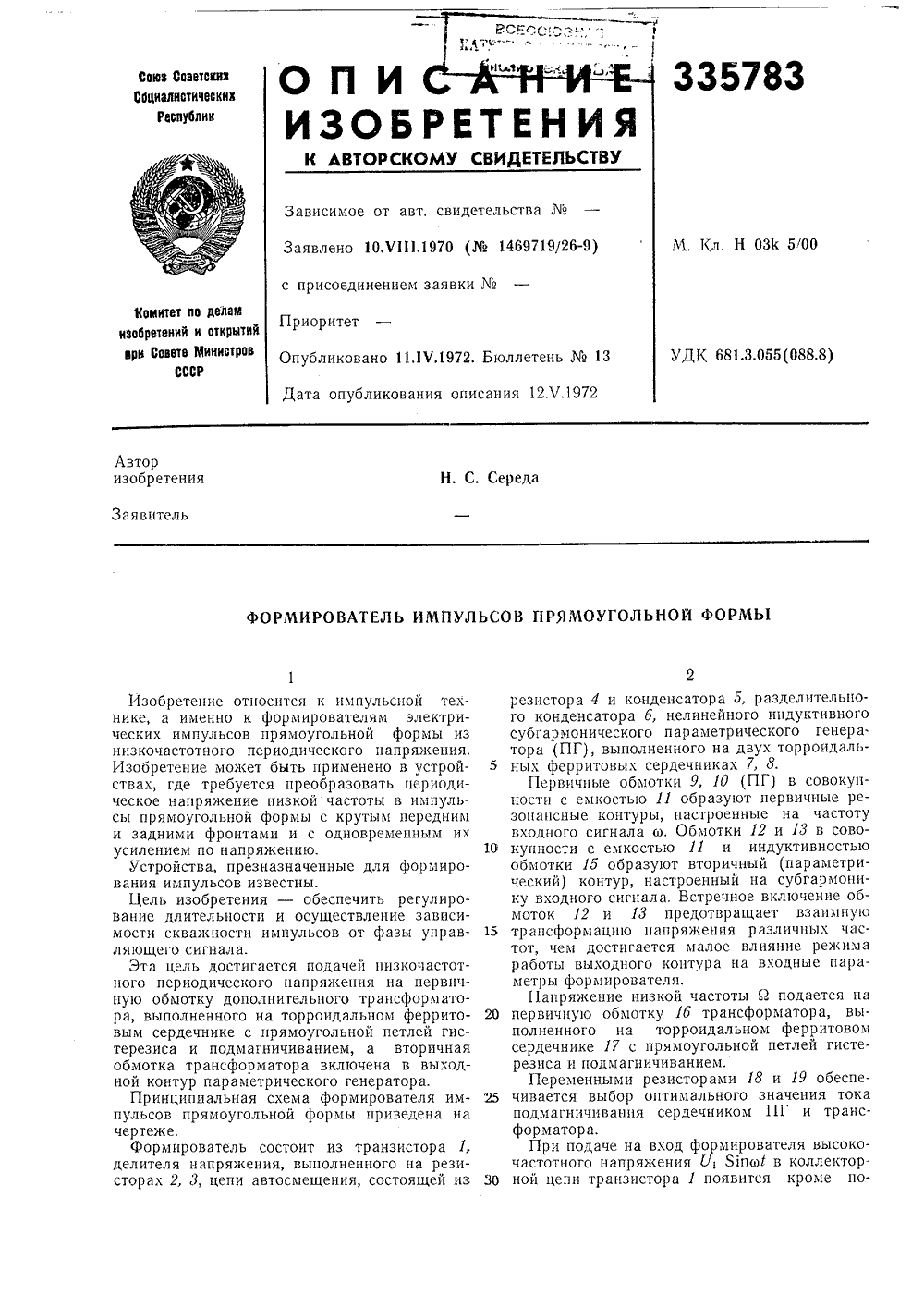

Метки: импульсов, прямоугольной, формирователь, формы

...Ж, Раушская наб д. 4/5 Заказ 1402/8ЦНИИПИ Комитета Типография, нр, Сапунова, 2 стоянной составляющей тока покоя и переменная составляющая с частотой о, которая изменяет магнитную проницаемость сердечников 7, 8 с частотой входного сигнала. Следовательно, индуктивность контуров 111 изменяется (модулируется) с той же частотой. Модуляция индуктивности в контуре, образованном обмотками 12, И, вызывает изменение запасенной в нем энергии, т. е. в контур как бы вносится отрицательное сопротивление, 11 ри достаточной глубине модуляции индуктивности наступает равенство сопротивления потерь и отрицательного сопротивления. В параметрическом контуре происходит лавинообразное нарастание амплитуды вплоть до максимального значения. На выходе...

Номер патента: 335784

Опубликовано: 01.01.1972

Авторы: Кудрейко, Симкин

МПК: H03K 5/01

Метки: импульсов, колоколообразной, параметрический, формирователь, формы

...транзистор 10, который закрывает варикап 2 и приоткрывает варикап 4 (прямое смещение этого варикапа определяется амнлитудой 25 входного импульса и величиной напряжения,снимаемого с резисторов 1 б и 17).Запирание варикапа 2 поступающим отрицательным импульсом приводит к уменьшению емкости его р-г перехода, поэтому умень шается и,постоянная времени этого ЙС-звенаКорректор Т, Китаева Редактор В, Левятов Заказ 1637/12 Изд.691 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 31 резистор 1 и емкость р-и перехода варикапа 2), что приводит к увеличению крутизны нарастания фронта импульса.Очевидно, что крутизна нарастания фронта импульса и...

Номер патента: 335785

Опубликовано: 01.01.1972

Авторы: Жоров, Неустроен, Плавский

МПК: H03K 11/00

Метки: амплитудно-временной

...преобразователя,Предлагаемое устройство работает следующим образом,Преобразуемый импульс с амплитудой К подается на вход 8 и через зарядное устройство 1 и диод 4 заряжает накопительный конденсатор до амплитудного значения импульса. После окончания воздействия преобразуемого импульса накопительный конденсатор 2 разряжается через стабилизатор тока разряда 3 и повторитель тока разряда б, обладающий малым входным сопротивлением, В течение времени разряда накопительного конденсатора 2, когда ток разряда отличен от нуля, на выходе повторителя тока б вырабатывается импульс напряжения, который поступает на вход формирователя импульсов 6. С выхода 10 снимается импульс, длительность которого пропорциональна амплитуде входного...

Номер патента: 335787

Опубликовано: 01.01.1972

Автор: Шилов

МПК: H03K 23/82

Метки: кольцевой, счетчик

...происходит благодаря длительному разряду конденсатора б через его анодную нагрузку 5 черезЗаказ 1294/15 Изд.558 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений н открытий прн Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 дополнительный резистор 7. Время его разряда выбрано значительно большим, чем время деионизации тиратрона, что обеспечивает его надежное гашение. Аналогично следующий счетный импульс сдвигает состояние проводимости к третьему тиратрону, а следующие импульсы продолжают сдвиг в круговой последовательности,В известных счетчиках при увеличении амплитуды счетного импульса, а также при понижении питающего напряжения происходит образование импульсов помех в точке объединения...

Номер патента: 335789

Опубликовано: 01.01.1972

Авторы: Вызов, Ничик, Новиков, Руппо

МПК: H03K 17/567

Метки: коммутации, переменного, цепи

...одним из тиристоров, например 1 Тир.Фаз осдвигающаципе задержки ьвключение тирист5 1 О 15 го 25 30 35 40 3да конденсатора в РС-цепи. Рассмотрение работы схемы производится с момента времени 10, при этом предполагается, что конденсатор 1 С заряжен до напряжения 1 с 1, снимаемого с части делителя напряжения Ир. Вторичная обмотка трансформатора 1 Тр подключена к базе ключевого транзистора 1 Т так, что в момент времени 10 транзистор закрывается, в результате чего начинается разряд конденсатора 1 С через сравнительно большое сопротивление резистора Я. В процессе разряда конденсатор 1 С стремится перезарядиться до напряжения 111, снимаемого с части делителя напряжения Ир, т. е. разряд характеризуется кривой (а). Начиная с момента времени...

Номер патента: 335790

Опубликовано: 01.01.1972

Авторы: Василенко, Дмитриев, Липман, Попов

МПК: H03K 23/76

Метки: импульсов, накопительный, счетчик

...состоит из накопительного трансформатора, включающего в себя ферромагнитный сердечник 1, обмотки 2 и 3, нормирующие коэффициент накопления, обмотку записи 4, базовую обмотку 5, обмотку считывания б; ограничителя напряжения, выполненного на диодах 7 и 8, транзистора 9, токоограничивающего резистора 10 и источника питания 11.Счетчик работает следующим образом,335790 Г з7-7 кмакс - Ек1+ )13 где Кз - число витков обмотки 4. Составитель Л. Скобелева Текред Л. ЕвдоновРедактор Л, Утехина Корректор Т, Китаева Заказ 1637/15 Изд.691 Тираж 448 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2 Пусть К-я ячейка находится в состоянии считывания, тогда (К +...

Номер патента: 336660

Опубликовано: 01.01.1972

Авторы: Зеленин, Пермский

МПК: H03H 7/30, H03K 5/13

Метки: задержки, импульсов

...на вход счетчика 1. Рас336660 Составтепв А. Горбачев пределитель 17 установлен на нуль, прп этом потенциал с выхода 13 распределителя 17 через переключатель 9 и схему ИЛИ 7 или 8 открывает одну из схем И б или б, в зависимости от положения переключателя 9, которое выбирается оператором, исходя из требований получения фиксированного или автоматически изменяющегося интервала задержки. Пусть открыта схема И 5. Г 1 ереключателем 19 выбирают число интервалов задержки, а переключателем 4 - длительность фиксированной задержки. Импульс от ГНЧ, подаваемый на вход 24, синхронный с импульсамн ГВЧ (вход 23), поступает на вход триггера 20 и,перебрасывает его из исходного состояния в рабочее. Выходной сигнал с триггера 20 открывает ключ 21 и через...
