Резервированный формирователь тактовых импульсов

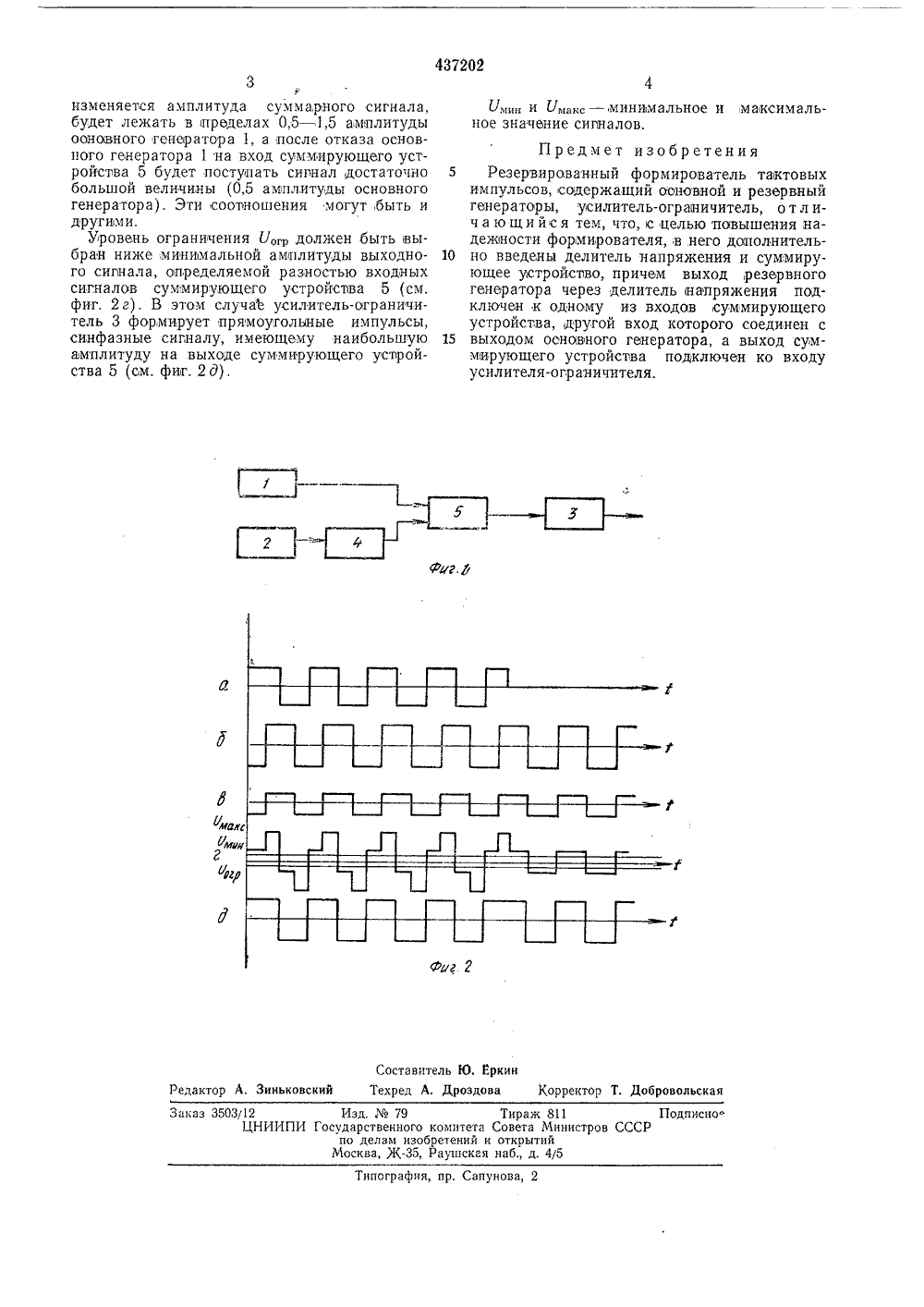

ПИСАНЗОБРЕТЕН Союэ Советск оциалистицес Республик(22) Заявлено 02,10.72 (21) 1833080/26-9с присоединением заявкиГосударственный комитетСоввта Меистрав СССРво делам иэобретеиийи открытий риорит ллетень2 убликовано 25.07,74. Дата опубликования описания 30.12.74 2) Авторы изобретен и Озеров, В. Л. Соловьев и В. Б. Игнатьев нов,71) Заявите ЗЕРВИРОВАННЫЙ ФОРМИРОВАТЕЛЬ ТАКТОВЫХ ИМПУЛ ЬСОВ я и сумми пряж тель 3, делитель 4 н щее устройство 5 Выход генератора пряжения подключен мируюшего устройств го соединен с выход 1. Выход суммирующ чен ко входу усилит Формирователь раделитель 4 на му из входов су угой вход которовного генератора ойства 5 подклю ничителя.следующим абра 2 чере к одноа 5, др ом осн его уэст еля-огр ботает На фиг. 1 приведен мого формирователя; диаграмммы. Резервированный ф импульсов содержит резервный генераторблок-схема предлагаеа фиг. 2 - временные рмирователь тактовых основной генератор 1,усилитель-ограннчи Изобретение относится к вычислительной и импульсной технике и может быть использовано в,качестве устройств для формирования тактовых импульсов, применяемых в вычислительных комплексах и устройствах дискретной 5 автоматики.Известен резервированный формирователь тактовых импульсов, содержащий основной и резервный генераторы, усилитель-ограничитель. 10Однако известный формирователь обладает недостаточной надежностью.Целью изобретения является повышение надежности формирователя.Для этого в него дополнительно введены 15 делитель напряжения и суммирующее устройство, причем выход резервного генератора через делитель напряжения подключен к од,ному из входов суммирующего устройства, другой вход которого соединен с выходом ос новного генератора а выход суммирующего устройства подключен ко входу усилителяограничителя. Выходные сигналы генераторов 1 и 2 поступают на входы суммирующего устройства 5. Благодаря тому, что в выходной цепи резервного генератора 2 стоит делитель 4 напряжения с коэффициентом передачи, меньшем единицы, амплитуда сигнала от этого генератора на входе суммирующего устройства 5 будет меньше амплитуды сигнала, формируемого ооновным генератором 1 (см. фиг. 2 в).Выходной сигнал су 1 ммирующего устройства 5 представляет собой алгебраическую сумму входных сигналов (см. фиг. 2 г).Разница в амплитудных значениях сигналов на входе суммирующего устройства 5 позволяет исключить равенство нулю амплитуды суммарного сигнала в случае, когда:входные сигналы оказываются в противофазе, Если амплитуду резервного генератора 2 сделать равной порядочка 0,5 от амплитуды основного генератора, то при этом диапазон, в котором437202 макЙиигЬг,р Составитель Ю. ЕркинТехред А, Дроздова Корректор Т. Добровольска актор А. Зиньковский ПодписноСР Тираж 811Совета Министровоткрытийнаб., д. 4/5 Изд.79 ПИ Государственного комитет по делам изобретений Москва, Ж, РаушскаЗаказ 3503712ЦН пр. Сап Типо гра 3изменяется амплитуда суммарного сигнала, будет лежать в пределах 0,5 - 1,5 амплитуды основного генератора 1, а после отказа основного генератора 1 на вход суммирующего устройства 5 будет поступать сипнал достаточно большой величины (0,5 амплитуды основного генератора). Эти соотношения могут, быть и другими.Уровень ограничения У,гр должен быть выбран ниже минимальной амплитуды выходного сипнала, определяемой разностью входных сигналов суммирующего устройспва 5 (см. фиг, 2 г). В этом случае усилитель-ограничитель 3 формирует прямоугольные импульсы, синфазные сигналу, имеющему наибольшую амплитуду на выходе суммирующего успройства 5 (ом. фиг. 2 д). Умин и 77 мавс минимальное и максимальное значение сипналов. Предмет изобретения 5 Резервированный формирователь тактовыхимпульсов, содержащий основной и резервный генераторы, усилитель-ограяичитель, о т л ич а ю щ и й с я тем, что, с целью повышения надежности формирователя, в него дополнитель но введены делитель напряжения и суммирующее устройство, причем выход резервного генератора через делитель вапряжения подключен к одному из входов суммирующего устройства, другой вход которого соединен с 15 выходом оснавного генератора, а выход суммИрующего устройства подключении ко входу усилителя-ограничителя.
