Цикозин

Номер патента: 928617

Опубликовано: 15.05.1982

Авторы: Годицкий, Дьяков, Конофьев, Цикозин

МПК: H03K 3/28

Метки: генератор, импульсов, многоканальный

...усилителя 2, шунтированной резистором б, генератора 1-1 на его состояние влияния не оказывает, так как напряжение на конденсаторе 4 и соответственно на входе 7 усилителя в этот момент значительно превосходит по величине на,пряжение на выходе делителя и соответственно на входе 8 усилителя с учетом его увеличения от действия этого падения напряжения. Таким образом, осуществляется Формирование коротких синхроимпульсов по заднему Фронту, т.е. из скачка выходного напряжения генератора 11 с высокого уровня на низкий.В момент, когда на выходах устройства устанавливается низкий уровень остаточного напряжения, начинается разряд конденсаторов 4 через резисторы 3, внутренние сопротивления операционных усилителей 2. Допустим, конденсатор 4...

Номер патента: 853571

Опубликовано: 07.08.1981

Авторы: Годицкий, Фильченко, Цикозин

МПК: G01R 31/327

Метки: ключевых, элементов

...на фиг. 2 - принципиальная схема компаратора,Устройство содержит источник питания1, блок индикации 2 и компаратор 3,состоящий из операционного усилителя 4, 25диодов 5-10и резисторов 11 - 14,Устройство работает следующим образом.Если в контролируемом ключевом элементе 3.5 имеется короткое замыкание, 30то через нагрузку (на чертеже не показана) контролируемого ключевого элемента 15, резистора 13 и диоды 9, 10 компаратора 3 протекает ток, образующийпадение напряжения на диодах 9, 10 соответствующей полярности. Так как порогсрабатывания компаратора 3 устанавливается ниже отпирания диодов 9, 3.0 то компаратор 3 срабатывает и его выходнойсигнал поступает на один из информационных входов блока индикации 2, на другойинформационный вход которого...

Номер патента: 843333

Опубликовано: 30.06.1981

Авторы: Лагода, Лой, Лысенко, Цикозин

МПК: H05K 10/00

Метки: резервированноеаналоговое, трехканальное

...сигналов ина его первом выходе (на выходе усилителя сигналов положительной поляр -ности) устанавливается минимальное положительное напряжение, которое поступает на вход первого мажоритарногоблока 13 (дискретных сигналов), Навтором выходе усилителя 10 разнопо -лярных сигналов сигнал будет отсутствовать,На выходе операционного усилителя3 установится максимальное отрицательное напряжение, так как на входе действует результирующее положительноенапряжение (Ой больше, чем отрица -тельное напряжение обратной связи).При этом открывается и входит влнасыщение усилитель 12 разйополярных сигналов и на его втором выходе (на выходе усилителя сигналов отрицательной полярности) устанавливается минимальное отрицательное напряжение,которое...

Номер патента: 826449

Опубликовано: 30.04.1981

Авторы: Годицкий, Конофьев, Тимченко, Цикозин

МПК: H01H 47/32

Метки: устройстю, электромагнитныммеханизмом

...подключая нагрузку 4 к клеммам 51, 52 источника питания. В нагрузке течет возрастающий по экспоненте начальный (пусковой) ток, действие которого будет наблюдаться до момента достижения напряжения на конденсаторе 11 порога нуль- индикатора - транзистора 17, а при его достижении последний срабатывает, изменяя состояние логического элемента ИЛИ-НЕ, при котором транзистор 21 и соответственно транзисторы 28, 29 закрываются, отключая нагрузку от клемм 51, 52 источника питанияВ этот момент в индуктивной нагрузке возникает ЭДС само- индукции, поддерживающаяся протекание убывающего по экспоненте тока само- индукции, замыкающегося через шунтирующий нагрузку пороговый элемент 5. Образованное на последнем стабилизированное напряжение...

Номер патента: 822382

Опубликовано: 15.04.1981

Авторы: Годицкий, Дьяков, Конофьев, Цикозин

МПК: H03L 1/02

Метки: генератор, импульсов

...7 намного меньше напряжения на диоде 12,Такое состояние удерживается до тех пор, пока в результате заряда времяэадающего конденсатора не наступает равновесие КС-моста, при котором в выходной диагонали ток начинает уменьшаться до нуляС этого момента накопительный конденсатор начинает дозаряжаться с постоянной времени КС-цепи времязацающего кон" денсатора и синхронно с .ним до тех пор, ока не наступает равенство напряжений на дифференциальном входе операционного усилителя, Последний опрокидывается, на его выходе устанавливается низкий уровень остаточного напряжения, а ток в выходной диагонали отсекается обратно смещенным диодом 10. При этом размыкается цепь заряда времязадающего, накопи" тельного конденсаторов и цепь входного тока...

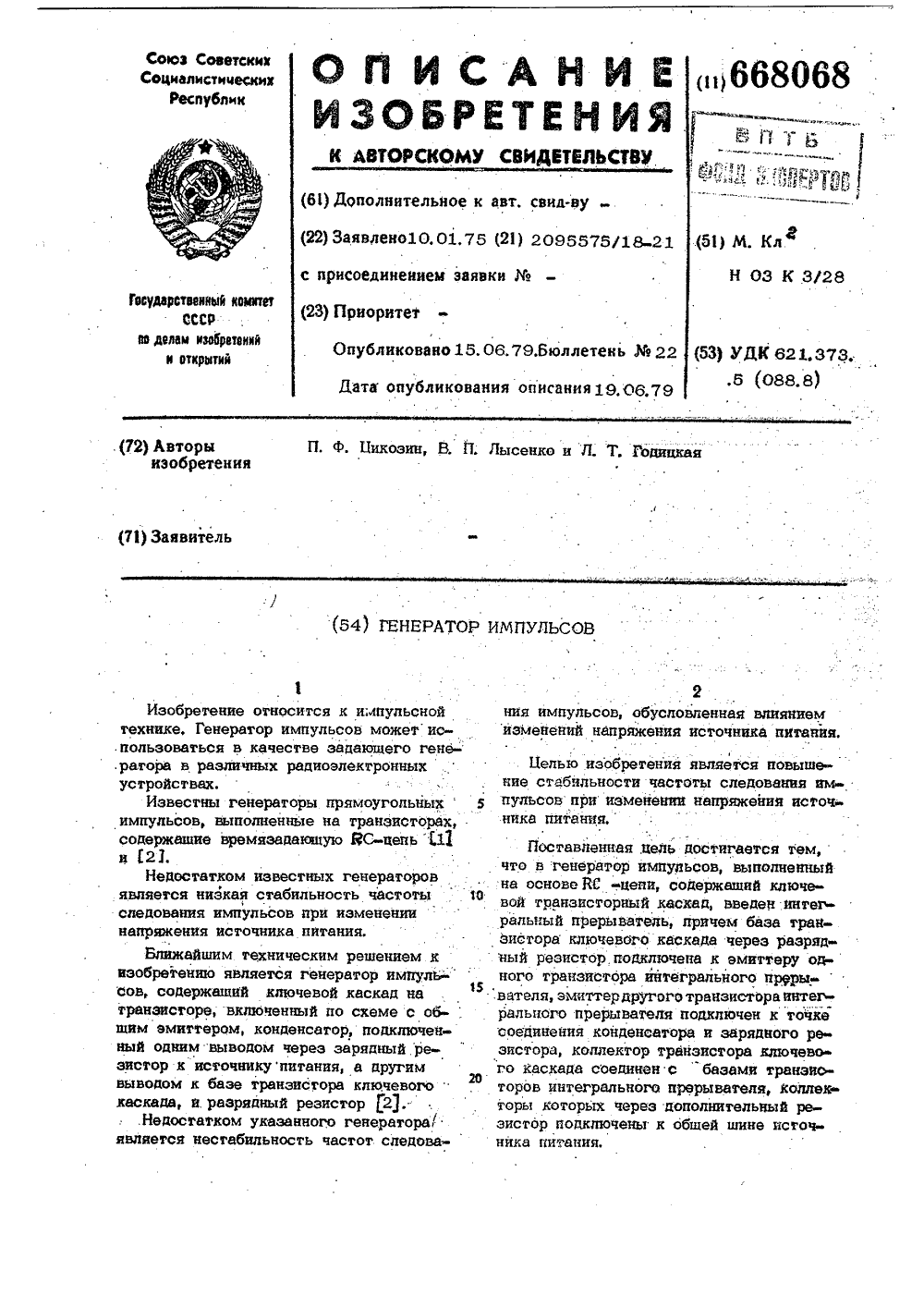

Номер патента: 668068

Опубликовано: 15.06.1979

Авторы: Годицкая, Лысенко, Цикозин

МПК: H03K 3/28

Метки: генератор, импульсов

...так как приложенный к его управляюшей цепи потенциал, снимаемый с коллектора транзистора 6, имеет не достаточную для отпирания величину. По мере заряда накопительного конденсатора 1 ток базы транзистора 6 снижается и последний запирается. Потенциал его коллектора при этом повышается и интегральный прерыватель переходит в состояние фзамкнутоф, Положительно заряженная обкладка койденсатора 1 подключается к делителю, образованному резисторами 2,4,7 и сопротивлениями переходов интег- з 5 рального прерывателя, Так как потенциал в точке А ниже потенциала источника пирния, а напряжение на конденсаторе не может изменяться скачком, то мгновенно происходит изменение потенциала на : 40 базе транзистора 6 (точка Б). Начиная" с этого момента,...

Номер патента: 486467

Опубликовано: 30.09.1975

Авторы: Мичкин, Цикозин

МПК: G05B 23/02

Метки: уровня

...первый из которых выполнен на транзисторе 13 по схеме с общим эмиттером с базовым ограничивающим резистором 14, второй каскад - на транзисторе 15 по схеме с общим эмиттером с резистором 1 б, шунтирующим база-эмиттерный переход. В цепи связи между транзисторами 13 и 15 включен стабилитрон 17. В цепь коллектора транзистора 13 включен резистор 18. Коллекторы транзисторов 11 и 15 объединены и подключены к второму выводу обмотки реле 8. Эмиттеры транзисторов 11 и 13 объединены и подсоединены к точке соединения опорного диода 1 с резистором 2. Эмиттер транзистора 15 соединен с общей шиной 19.Устройство контроля уровня напряжения работает следующим образом.Когда контролируемое напряжение не выходит за установленные пределы, транзистор 13...

Номер патента: 478410

Опубликовано: 25.07.1975

Авторы: Лысенко, Цикозин

МПК: H03C 1/42

Метки: модулятор, постоянного, усилителя

...фильтра 10, регулируемые резисторы .11, 12, резистор 13 и нагрузку 14,Модулятор работает следующим образом.Коммутирующее напряжение прямоугольной формы через трансформатор 7 вводится в одну иэ диагоналей каждой ячейки мостового типа. К двум другим диагоналям ячеек подключается нагрузка 14. Диоды 3 и 4 предназначены для преобразования двухполярных импульсов прямоугольной формы в однополярные отрицательные. Резисторы 5 и 6 ограничивают ток в цепи управления3ключами. Конденсатор 10 обеспечиваетнеобходимую фильтрацию на входе модуля-,;то а.рПри отсутствии входного сигналапостоянного тока в нагрузке 14 наводится остаточное напряжение и напряжение паразитных выбросов, обусловленноеостаточными параметрами транзисторов1 и 2 и межвитковой...

Номер патента: 435594

Опубликовано: 05.07.1974

Авторы: Ись, Цикозин

МПК: H03K 17/66

Метки: переключатель

...пребуемый ток в целях управления транзисторов; диоды 39 - 41, предназначенные для развязки входных цепей управления.Работает переключатель следующим образом.В исходном состоянии сигналов на,клеммах 5 - 10 нет, транзисторы коммутаторов 1 - 4 закрыты, и ток в нагрузке практически равен нулю. При поступлении управляющих сигналов на,клеммы 5 - 7 транзисторы 14 - 17 переходят (в режим насыщения, в результате чего отрицательная клемма источника питания подключается к одному из выводов нагрузки и к цепям управления одновходового комутатора 4. При этом транзисторы 18 - 21 комму3татора 4 открываются, подключая плюсовую клемму источника питания к другому выводу нагрузочки, через которую течет рабочий ток. При поступлении управляющих сигналов на...
