Статический симметричный триггер

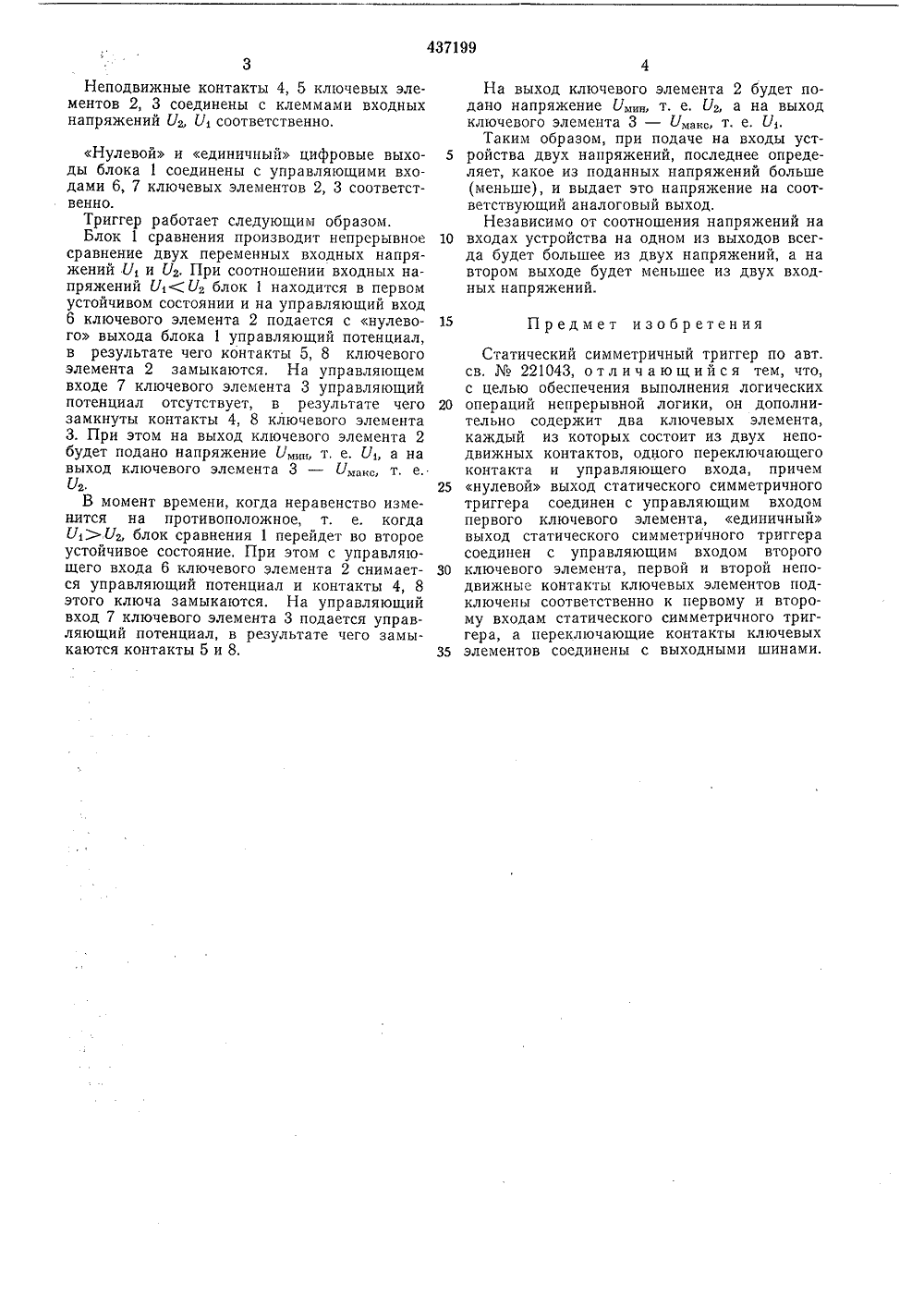

пп 43719 ОПИСАНИЕИЗОБРЕТЕНИЯК АВТОРСКОМУ СВИДЕТЕЛЬСТВУ Союз Советских Социалистических Республик(51) М. Кл. Н 031 с 3/286 Гасударственный комитет Совета Министров СССР оо делам изобретений и открытий(71) Заявитель Харьковский институт радиоэлектроники 8 ПТБ ФШЩ 3 йпР 7 И(54) СТАТИЧЕСКИЙ СИММЕТРИЧНЫЙ ТРИГГЕР Изобретение относится к автоматике и вычислительной технике и может быть использовано для электрического моделирования логических операций непрерывной логики и для построения различных технических устройств.Известен статический симметричный триггер по авт. св.221043, выполненный на двух транзисторах с диодно-резистивными цепями обратной связи. В коллекторные цепи транзисторов включены первичные обмотки двух импульсных трансформаторов, вторичные обмотки которых через встречно включенные диоды соединены меяду собой и через конденсаторы с базами транзисторов. К точкам соединения встречно включенных диодов подключены источники сравниваемых напряжений,Однако известный триггер не обеспечивает выполнения операций непрерывной логики.Целью изобретения является обеспечение выполнения триггером логических операций непрерывной логики,Для этого триггер дополнительно содеряит два ключевых элемента, каждый из которых состоит из двух неподвижных контактов, одного переключающего контакта и управляющего входа, причем нулевой выход статического симметричного триггера соединен с управляющим входом первого ключевого элемента, единичный выход статического симметричного триггера соединен с управляющимвходом второго ключевого элемента, первыйи второй неподвижные контакты ключевыхэлементов подключены соответственно к пер 5 вому и второму входам статического симметричного триггера, а переключающие контактыключевых элементов соединены с выходнымишинами,Предложенное устройство позволяет моде 10 лировать логические операции непрерывнойлогики, такие, как выбор более истинного высказывания (обобщенная дизъюнкция) иливыбор более ложного (менее истинного) высказывания (обобщенная конъюнкция) лри15 помощи электрических величин (напряжений),Изобретение пояснено чертежами.На фиг. 1 приведена блок-схема триггера;на фиг. 2 - график входных и выходных на 20 пряжений,Статический симметричный триггер содержит блок сравнения 1, в качестве которогоиспользуют статический симметричный триггер, выполненный по авт, св.221043, име 25 ющий два аналоговых входа для напряженыйЬь У и два цифровых выхода - единичный и нулевой, ключевые элементы 2, 3,каждый из которых имеет два неподвижныхконтакта 4, 5, один управляющий вход 6, 7Зо и один переключающии контакт 8.3Неподвижные контакты 4, 5 ключевых элементов 2, 3 соединены с клеммами входных напряжений Уь У соответственно. Нулевой и единичный цифровые выходы блока 1 соединены с управляющими входами 6, 7 ключевых элементов 2, 3 соответственно.Триггер работает следующим образом.Блок 1 сравнения производит непрерывное сравнение двух переменных входных напряжений О 1 и У 2. При соотношении входных напряжений У(У 2 блок 1 находится в первом устойчивом состоянии и на управляющий вход 6 ключевого элемента 2 подается с нулевого выхода блока 1 управляющий потенциал, в результате чего контакты 5, 8 ключевого элемента 2 замыкаются, На управляющем входе 7 ключевого элемента 3 управляющий потенциал отсутствует, в результате чего замкнуты контакты 4, 8 ключевого элемента 3. При этом на выход ключевого элемента 2 будет подано напряжение УмиБ, т. е. Уь а на выход ключевого элемента 3 - 1l акс, т е. УгВ момент времени, когда неравенство изменится на противоположное, т. е. когда У,) 02, блок сравнения 1 перейдет во второе устойчивое состояние, При этом с управляющего входа 6 ключевого элемента 2 снимается управляющий потенциал и контакты 4, 8 этого ключа замыкаются. На управляющий вход 7 ключевого элемента 3 подается управляющий потенциал, в результате чего замыкаются контакты 5 и 8. На выход ключевого элемента 2 будет подано напряжение Уиин т, е. У 2 а на ВыхОд ключевого элемента 3 - Умт. е. У,Таким образом, при подаче на входы уст ройства двух напряжений, последнее определяет, какое из поданных напряжений больше (меньше), и выдает это напряжение на соответствующий аналоговый выход.Независимо от соотношения напряжений на 10 входах устройства на одном из выходов всегда будет большее из двух напряжений, а на втором выходе будет меньшее из двух входных напряжений. Предмет изобретения Статический симметричный триггер по авт.св,221043, отличающийся тем, что, с целью обеспечения выполнения логических 20 операций непрерывной логики, он дополнительно содержит два ключевых элемента, каждый из которых состоит из двух неподвижных контактов, одного переключающего контакта и управляющего входа, причем 25 нулевой выход статического симметричноготриггера соединен с управляющим входом первого ключевого элемента, единичный выход статического симметричного триггера соединен с управляющим входом второго 30 ключевого элемента, первой и второй неподвижные контакты ключевых элементов подключены соответственно к первому и второму входам статического симметричного триггера, а переключающие контакты ключевых 35 элементов соединены с выходными шинами.. (мокс)- 5 а (фолс.) Ц (мин) фиг Заказ 3464/12ЦНИИПИ Изд.107 Тираж 81 сударственного комитета Совета Министров по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
