Формирователь импульсов

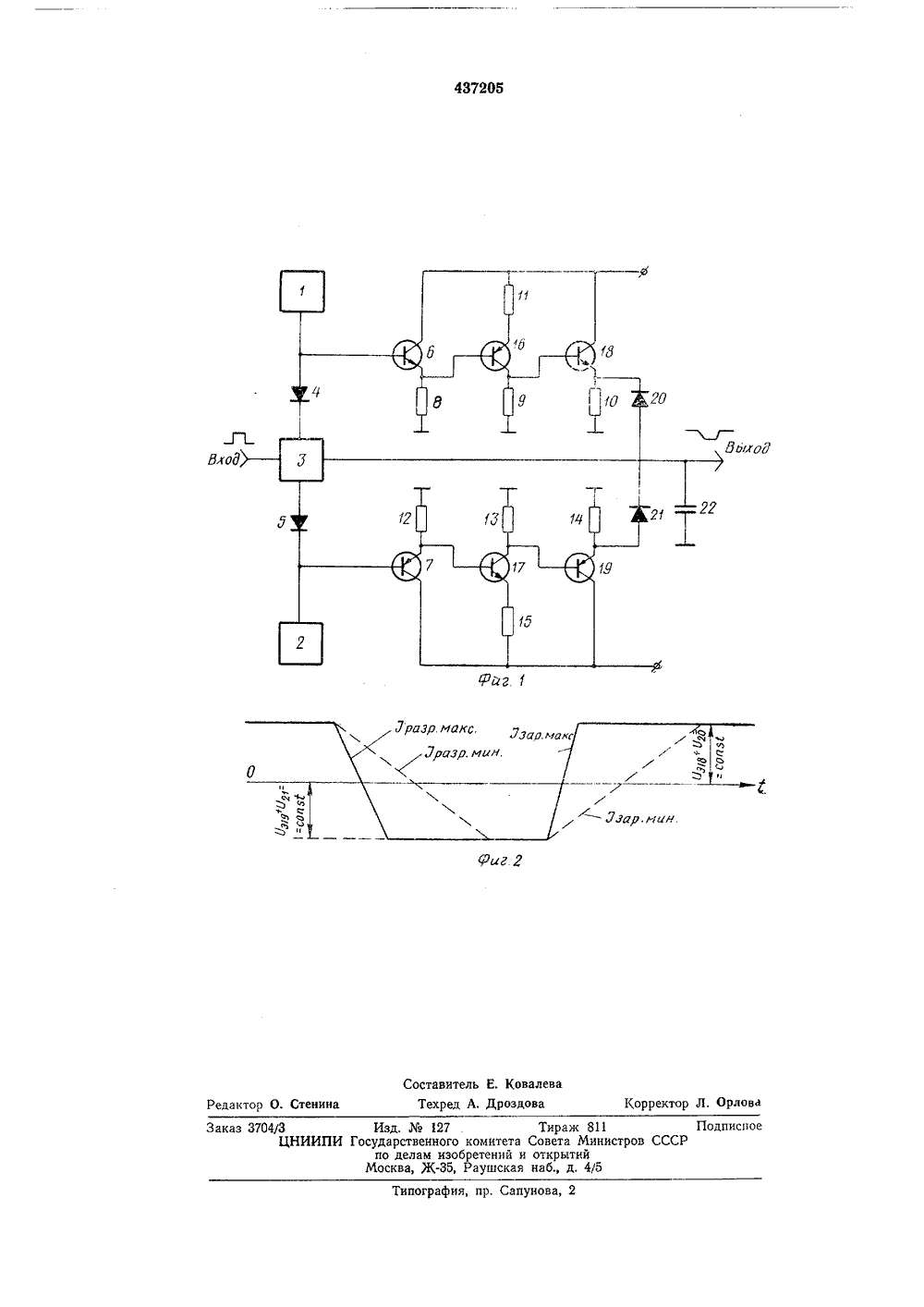

(22) Заявлено 01.12.72 (21) 1852342/26-9 51) М. Кл. Н 031 с 5108 с присоединением заявки осударственнмй квинтетСовета Министров СССво делам иэаоретенийи открытий) ФОРМИРОВАТЕЛЬ ИМПУЛЬСО Изобретение относится к области импульсной техники и может быть использовано для формирования трапецеидальных, пилообразных и треугольных импульсов.Известен формирователь импульсов, содержащий два генератора постоянного тока, элемент коммутации заряда с тремя выходами, к одному из которых подключены разнополярные электроды двух ограничительных диодов и одна из обкладок времязадающего конденсатора.Цель изобретения - стабилизировать амплитуду выходных импульсов.Это достигается тем, что в формирователь импульсов включены дополнительно два диода и два трехкаскадных инвертора, входы которых соединены с выходами генераторов постоянного тока непосредственно, а с двумя выходами элемента коммутации заряда - через дополнительные диоды, при этом к выходам трехкаскадных инверторов подключены вторые разноименные электроды ограничительных диодов.На фиг. 1 представлена схема предлагаемого генератора; на фиг. 2 - эпюры напряжений, поясняющие принцип работы предлагаемого формирователя.Формирователь содержит регулируемые генераторы постоянного тока заряда 1, разряда 2, устройство коммутации 3, соединительные диоды 4 и 5, входные эмиттерные повторители 6 и 7, резисторы 8 - 15, инверторы 16 и 17, оконечные эмиттерные повторители 18 и 19, ограничительные диоды 20 и 21 и времязадаю щий конденсатор 22.В статическом состоянии конденсатор 22 заряжен до уровня ограничения ограничителя 20 генератором постоянного тока заряда 1 (см. фиг. 2).10огр оо: в а + воПри воздействии запускающего импульсана коммутирующее устройство 3 генератор постоянного тока 1 отключается и конденсатор 15 22 начинает разряжаться генератором постоянного тока разряда 2 до уровня ограничения ограничителя 21огр в - во + Увг20 Происходит формирование переднего фронта импульса, По окончании воздействия им.пульса на коммутирующее устройство 3 генератор постоянного тока разряда 2 отключается и конденсатор 22 начинает заряжаться до 25 уровня ограничения ограничителя 20огр ао - в в+ воПроисходит формирование заднего фронтаимпульса. Схема возвращается в исходное со- ЗО стояние.3При регулировании фронтов, т. е. при изме- НЕНИИ ТОКОВ ЗаРЯДа ОТ эзар мин ДО зар макс (РЕ гулирование заднего фронта) и разряда от раз мин до раз макс (регулирование переднего фронта), через диоды 4 и 20 протекает один и тот же ток заряда, а через диоды 5 и 21 один и тот же ток разряда. Следовательно, закон изменения падения напряжения на диодах 4 и 20, а также на 5 и 21 будет одинаковым. Так как входные эмиттерные повторители 6 и 7, инверторы 16 и 17, оконечные эмиттерные повторители 18 и 19 работают в линейном режиме и имеют коэффициент передачи по напряжению Кт 1, то при изменении падения напряжения на диодах 4 и 5 изменяются и потенциалы эмиттеров транзисторов 18 и 19 таким образом, что уровни ограничения огр.20= з 18+ 029 И Уогр.21= з 19+ У 21 ОСТаЮТСя постоянными, а следовательно, остается постоянной и амплитуда выходных импульсов при регулировании фронтов. Докажем это математически.Уровни ограниченияогр ав = в 16 +ав 1огр1 = в 16+Ра 1Если для простоты пренебречь небольшими падениями напряжения на переходах база - эмиттер транзисторов 6, 16, 18, , 17 и 19, то:Е 1 - бвв 1 в - эф11Ег Убв рЛ 16Так как у инверторов 16 и 17Яв -- Я, а 016 = К 16,тов 16 - Е, - Убв,в 16 Еаб вПосколькуУбв -- Ук+ У.б т - к+ м 4Ф /Угде 0 к и Ук - напряжения на коммутирующем устройстве, тоИУв.вв тЕа = Ук - У,.Тогда/Р огр а - Еа Ик 6 + а ТаК КаК У,=Уав, а:Ов=(/а 1, тО Д ОГр аз; - Е 1 кОГр а 1 = Еа -к15Таким образом, уровни ограничения от падения напряжения на ограничительных диодах 20, 21 не зависят,11 ри экспериментальной гроверке предла гаемого формирователя амплитуда импульсовизменяется менее 199 при изменении токов заряда и разряда времязадающего конденсатора от 1 ма до 20 ма.Предмет изобретенияФормирователь импульсов, содержащий двагенератора постоянного тока, элемент коммутации заряда с тремя выходами, к одному из которых подключены разнополярные электроды двух ограничительных диодов и одна из обкладок времязадающего конденсатора, отл и ч а ю щ и й с я тем, что, с целью стабилизации амплитуды выходных импульсов, в формирователь импульсов включены дополнительно два диода и два трехкаскадных инвер О тора, входы которых соединены с выходамигенераторов постоянного тока непосредственно, а с двумя выходами элемента коммутации заряда - через дополнительные диоды, при этом к выходам трехкаскадных инверторов 45 подключены вторые разноименные электродыограничительных диодов.437205 додоР Рйг 1 Риг 3 Составитель Е. КовалеваТехред А. Дроздова Корректор Л. Орлова Редактор О, Стенина Типография, пр, Сапунова, 2 Заказ 3704/3 Изд.127 Тираж 811 Подписное ЦНИИПИ Государственного комитетз Совета Министров СССР по делам изобретений и открытий Москва, Ж, Раушская наб., д. 4/5
