Номер патента: 1417383

Опубликовано: 20.02.2000

Авторы: Артюшенко, Бутвина, Дианов, Копецкий, Личкова

МПК: C03C 3/32, C03C 4/10

Метки: ик-области, прозрачное, спектра, стекло

Стекло, прозрачное в ИК-области спектра, включающее иодид серебра и галогенид цезия, отличающееся тем, что, с целью расширения его области прозрачности в более длинноволновый ИК-диапазон и увеличения стабильности, оно дополнительно содержит бромид серебра при следующем соотношении компонентов в молярных долях:Иодид серебра - 0,1 - 0,6Галогенид цезия - 0,2 - 0,6Бромид серебра - 0,1 - 0,6причем для стекла с хлоридом цезия содержание иодида серебра 0,1 - 0,5, а для стекла с бромидом цезия содержание бромида серебра 0,1 - 0,5.

Номер патента: 1662175

Опубликовано: 27.11.1995

Авторы: Артюшенко, Рублевский

МПК: F01D 5/18

Метки: газовой, лопатка, охлаждаемая, турбины

1. ОХЛАЖДАЕМАЯ ЛОПАТКА ГАЗОВОЙ ТУРБИНЫ, содержащая полое перо, подключенное к источнику охлаждающей среды, размещенный в полости пера дефлектор, выполненный из нескольких частей, имеющих в зонах входной и выходной кромок трубчутую форму, отличающаяся тем, что, с целью повышения технологичности изготовления лопатки, спрофилированной по методу трехмерного потока, она снабжена двумя пластинами, размещенными со стороны корыта и спинки пера и установленными эквидистантно их внутренней поверхности с образованием внутренней центральной полости.2. Лопатка по п.1, отличающаяся тем, что торцы пластин размещены в зазорах между трубчатыми частями дефлектора и внутренней поверхностью пера.3. Лопатка по п.1, отличающаяся тем, что дефлектор...

Номер патента: 1706096

Опубликовано: 27.05.1995

Авторы: Аммосов, Артюшенко, Берлянд, Литвиненко, Мишев, Попова, Соломоненко

МПК: B01D 11/02

Метки: жидкость, системы, твердое, тело, экстрактор

ЭКСТРАКТОР ДЛЯ СИСТЕМЫ ТВЕРДОЕ ТЕЛО ЖИДКОСТЬ, содержащий вертикальный корпус с загрузочным штуцером и решетчатой перегородкой, расположенный в корпусе вал с радиально расположенными над перегородкой рабочими элементами, привод возвратно-поступательного перемещения вала и сборник экстракта, отличающийся тем, что, с целью интенсификации процесса, рабочие элементы выполнены в виде ножей, изогнутых по форме геликоида, ось которого совпадает с осью вала, с боковыми режущими кромками, а вал дополнительно снабжен приводом возвратно-поступательного перемещения, взаимосвязанным с приводом возвратно-поступательного перемещения, для сообщения ножам перемещения по винтовой траектории, шаг которой равен шагу геликоида, при этом вал установлен с...

Номер патента: 1803976

Опубликовано: 23.03.1993

Авторы: Артюшенко, Бахарев, Малышев, Парилов, Фомин, Шелухин

МПК: H03L 7/00

Метки: автоматической, подстройки, частоты

...выходы блока частотной подстройки 12 подключены к старшим входамцифрового интегратора 4, а информационные входы блока частотной постройки 12 подключены к М старшим выходам цифрового интегратора 4, Выход блока частотной подстройки 12 соединен с входом цифрового интегратора 4, Кроме того, один из входов первого элемента И 16 соединен с первым выходом дополнительного распределителя импульсов 13, а другой вход - с выходом первого дополнительного ВБ-триггера 14, Я- вход которого объединен с входом сбросапервого счетчика 18 и соединен с вторымвыходом дополнительного распределителя импульсов 13, третий выход которого соединен с одним из входов второго элемента И17, а другой его вход соединен с выходом второго дополнительного ВЯ-триггера...

Номер патента: 1789989

Опубликовано: 23.01.1993

Авторы: Артюшенко, Васильев, Голик, Козлов, Чмиль

МПК: G06F 15/20

Метки: информации, моделирования, передачи, процесса

...18 неискаженных команд устройства, выход переполнения второго 4 счетчика соединен с входом 1 третьего 10 элемента И, выход. которого связан через элемент задержки 7 с прямым входом первого 8 элемента И и непосредственно - с инверсным входом останова генератора 1 интервалов команд и с суммирующим входом первого 3 счетчика, выход переполнения которого подключен к инверсному входу первого 8 элемента И, выход которого соединен с входом 2 элемента ИЛИ 14.Полагаем положительную логику функционирования устройства.Генератор 1 интервалов команд вырабатывает короткие по длительности импул ьсы, интервал времени между которыми соответствует длительности передаваемых команд(кодограмм) по каналу связи, Интервал первой команды формируется сразу же...

Номер патента: 1759672

Опубликовано: 07.09.1992

Авторы: Артюшенко, Прокопенко, Прохоров, Сергиенко

МПК: B60K 41/02

Метки: гидравлическая, коробки, передач, фрикционными, элементами

...корпус с размещенным в нем соосно25 запорный подпружиненный клапан и подпружиненный поршень, шток которого выполнен с возможностью взаимодействия сподпружиненным клапаном, при этом пружинная полость клапана сообщена с нагне 30 тательной магистралью гидронасоса,полость между клапаном и поршнем сообщена со сливом и поршневая полость черездроссель сообщена с распределителем.Указанные отличительные признаки35 обеспечивают повышение КПД коробки передач, отключая на период наличие в бустере давления в заданном диапазоне приводнасоса, В результате достигается положительный эффект в сравнении с известными,40 На чертеже представлена схема гидросистемы .в установившемся режиме привключенной передаче.Предлагаемая гидравлическая...

Номер патента: 1730636

Опубликовано: 30.04.1992

Авторы: Артюшенко, Васильев, Голик, Козлов, Чмиль

МПК: G06F 15/20

Метки: двухканальной, массового, моделирования, обслуживания, системы

...элемент ИЛИ 12 или 13 заявка второго типа5 10 15 20 25 30 35 40 50 также поступает непосредственно в первую 15 или вторую 16 модель обслуживающего прибора.В случае, если один из каналов занят, то открывающийся в этом случае один из соответствующих элементов И 4, 6 или 5, 7 разрешает прохождение заявки первого или второго типа в другой свободный канал.Заявки первого типа поступают на инверсные единичные входы триггеров 18 и 19, а заявки второго типа - на инверсные единичные входы триггеров 19 соответственно первой 15 или второй 16 модели обслуживающего прибора, Триггеры 18 и 19 или только один триггер 19 переводятся в единичное состояние, При этом в любом случае на инверсных выходах триггеров 19 модели 15 или 16 вырабатываются...

Номер патента: 1725333

Опубликовано: 07.04.1992

Авторы: Артюшенко, Давиденко, Малахатка

МПК: H02M 1/08

Метки: мощным, полевым, транзистором

...и коллектор отпирающего транзисторов предназначены для подключения к затвору мощного полевого транзистора снабжено источником положительного отпирающего напряжения, запускающим резистором и опережающим источником отрицательного напряжения, минусовой вывод которого подключен к коллектору запирающего транзистора непосредственно и к эмиттеру через запускающий резистор, а плюсовой вывод подключен к эмиттеру отпирающего транзистора и к плюсовому выводу источника положительного отпирающего напряжения, . минусовой вывод которого предназначен для подключения к истоку мощного полевого транзистора, развязывающий трансформатор снабжен дополнительной вторичной обмоткой, а источник положительного отпирающего напряжения выполнен на...

Номер патента: 1698987

Опубликовано: 15.12.1991

Авторы: Артюшенко, Бахарев, Малышев, Подоров, Фомин, Шелухин

МПК: H03L 7/00

Метки: автоматической, подстройки, частоты

...распределителя 8 импульсов, На выходе устройства 2 усреднения канала добавления или устройства 3 усреднения канала вычитания формируется пропорциональная составляющая сигнала коррекции, которая поступает на цифравсй интегратор 4 и устройство б добавления-вычитания, Код, на 25 30 35 40 45 50 55 копленный в цифровом интеграторе 4, поступает на преобразователь 5 кад- частота, который из паследавэгельнасти, поступающей с первого выхода распределителя 8 импульсов, формиоует интегральную составляющуо сигнала коррекции. Интегральная составляющая сигнала коррекции с выхода преобразователя 5 код - частота поступает на вход интегральной петли устройства б добавления-вычитания, Кроме того, с четвертага выхода оаспределителя 8 импульсов на актовый...

Номер патента: 1690116

Опубликовано: 07.11.1991

Авторы: Артюшенко, Малохатка

МПК: H02M 1/08

Метки: мощным, полевым, транзистором

...импульс управляющего сигнала амплитудойОз, В результате вычитания отрицательногонапряжения заряженного конденсатора 7 иимпульса положительной полярности Оз аточке а схемы устройства управления формируется отпирающий импульс положительной полярности амплитудой Оа=Оз-От.Входная емкость Свх транзистора 4 заряжается и на время действия положительногоимпульса транзистор 4 открыт и насыщентоком, ограниченным резистором 6. Напряжение между стоком и истоком Оси открытого транзистора 4 достигает остаточногонапряженияОос 1 - В си 1 н,где Бси - сопротивление открытого транзистора; 1 н - ток через транзистор. В момент прихода очередного импульсаположительный полупериод запирает диод8, при этом конденсатор 7 незначительно разряжается, так как его...

Номер патента: 1685389

Опубликовано: 23.10.1991

Авторы: Артюшенко, Конев, Мдгварели, Рипко, Столяров, Тимченко, Чайкин

МПК: A47L 15/24

Метки: мойки, стерилизации, сушки

...бак 4 подготовки моющего раствора расположен вдоль транспортера 10 под его нижней ветвью, а нагреватель расположен над транспортером 10 вдоль него и представляет собой трубчатый теплообменни к 12.Узел подачи воздуха содержит охватывающий бак 4 подготовки моющего раствора воздуховод 13 и расположенные под нагревателем в конце воздуховода 13 на выходе транспортера 10 из эоны 8 сушки щели 14 для подачи воздуха, а воздухозаборник представляет собой образуемую потолком корпуса 15 и отражателем 16 теплового потока щель 17, сообщенную с воздуховодом 13 и расположенную в зоне 9 сушки и стерилизации.Устройство работает следующим образом.Иэделия, размещенные в кассетах, подаются в зону 1 загрузки, оттуда транспортерм 10 подаются в...

Номер патента: 1524064

Опубликовано: 23.11.1989

Авторы: Артюшенко, Быстров, Козлов, Сорока

МПК: G06N 7/08

Метки: заявок, моделирования, обслуживания, процесса

...н предыдущем случае, Отличие состоит н следующем, 50Рассмотрим отдельные случаи функционирования устройства во втором режиме работы, Допустим, что во время обслужинания заявки отказа рабочего канала не последовало. В этом случае55 единичным потенциалом с прямого выхода триггера 14 открывается элемент И 9, через который счетные импульсы от генератора 5 счетных импульсов поступают на суммирующий вход суммирующего счетчика 17. Таким образом, последний подсчитывает количество периодов счетных импульсон, суммарное количество которых указынаетсй в интервале времени обслуживания заявки. Триггер 23 находится в исходном нулевом состоянии, поэтому в момент окончания обслуживания единичные потенциалы с инверсных выходов триггеров 14 и 23...

Номер патента: 1509319

Опубликовано: 23.09.1989

Авторы: Артюшенко, Малинка, Чикин

МПК: B65H 3/08

Метки: вакуумный, захват

...разрежение, иразница давления с обеих сторон листа 4 обеспечивает плотный прижим листа к опорному элементу 3.В этот момент автоматически происходит включение в работу через систе му управления промышленного робота источника 10 излучения и фотоприемника 11.По мере увеличения вакуума проис ходит сжатие гофров 2 сильфона 1 в направлении к оси трубки 6, что приводит к загибацию противоположных краев листа 4 относительно эластичной упорной пяты 5 и отрыву листа 4 от стопы 13. При сжатии гофров 2 и загибании вместе с листом 4 противоположных по длинной стороне присоски опорного элемента 3 его краев происходит также перемещение по кривой источника 10 излучения и фотоприемника 11, оси Х и Х которых располагаются при этом под некоторым...

Номер патента: 1499365

Опубликовано: 07.08.1989

Авторы: Азбукин, Артюшенко, Козлов, Сорока

МПК: G06N 7/08

Метки: массового, моделирования, обслуживания, систем

...на работу обслуживающего прибора, Импульсзаявки поступает на вход 21 и проходит через элемент И 1, так как наего инверсных входах присутствуютнулевые потенциалы, Далее этот импульс запускает генератор 4 и перебрасывает триггер 14 н единичное состояние, что эквивалентно началу обслуживания заявки. С выхода триггера 14 высокий потенциал, поступающийна инверсный вход элемента И 1, недопускает прохождения следующих импульсов заявок до тех пор, пока незакончится обслуживание первой заяв"ки, т;е, нока на выходе генератора4 и, соответственно, на выходе 24устройства не появится импульс, нми 1499365тирующий момент окончания обслуживания заявки, который проходит на входтриггера 14 и устанавливает его внулевое состояние. Таким образом,...

Номер патента: 1470799

Опубликовано: 07.04.1989

Авторы: Артюшенко, Беседин, Галушко, Немененок, Стриженков

МПК: C22B 9/10, C22C 1/02

Метки: алюминиево-кремниевых, сплавов

...в литом и термообработанном состояниях по сравнению с известным способом ввода сурьмы в расплав. Зависимость прочности и пластичности от величины добавок сурьмы носит экстремальный характер. Оптимальная добавка сурьмы не должна превышать 0,050,1 Е. В случае увеличения добавки механические свойства сплава снижаются. Это можно обьяснить несколькими причинами: предельная растворимость сурьмы в алюминии при температуре эвтектического превращения составляет 0,05 Я., поэтому при увеличении добавки сурьма, как сильно ликвирующий элемент, способна образовывать самостоятельные соединения с алюминием А 1 БЪ, которые, кристалли-.зуясь в форме пластин, отрицательно влияют на свойства сплава. Кроме того, сурьма хотя и незначительно, но снижает...

Номер патента: 1460169

Опубликовано: 23.02.1989

Авторы: Артюшенко, Панчин, Холин

МПК: E21B 10/44, E21B 7/24

Метки: бур, шнековый

...пластин 7. Ограничительные упоры 5, лопатки 6 и отражательные пластины 7 образуют с транспортирующим и лентами 2 грунтонепроницаемые камеры,Поверхности транспортирующих лент 2 разделены на участки снизу вверх в форме винтового цилиндроида, переходящего в конволютный геликоид и далее в торс. При этом вылет в радиальном направлении кромок транспортирующих лент 2 равномерно изменяется снизу вверх и бур в целом вписывается в усеченный конус,Шнековый бур работает следующим образом.Бур закрепляют на ведущей штанге буровой установки, например УРБа, опускают на забой скважины и сообщают ему крутящий момент и осевую нагрузку. При этом резцы 4, установленные на кронштейнах 3, врезаются в грунт и разрушают его, Частицы разрушенного грунта...

Номер патента: 1388889

Опубликовано: 15.04.1988

Авторы: Азбукин, Артюшенко, Ключко, Козлов, Сорока

МПК: G06N 7/08

Метки: массового, моделирования, обслуживания, систем

...повышается за счет того, что опрос свободных каналов происходит только в период меж ду поступлениями заявок, что исключает задержку в обслуживании на период поиска свободного канала обслуживания.Для сокращения времени свободного канала период следованияимпульсов от генератора 16 следует выбирать из условия п ГТ, где и - количество каналов обслуживания; Т - среднее значение интервала времени между требованиями входного потока заявок. Это делает время поиска свободного канала обслуживания минималь- ным. Таким образом заявка, поступившая с выхода одного из элементов И 4 на вход соответствующей модели 5 обслуживающего прибора (фиг.2), устанавливает в нулевое состояние триггер 23. При этом соответствующий сигнал о занятости канала...

Номер патента: 1376099

Опубликовано: 23.02.1988

Авторы: Артюшенко, Буряк, Медиченко

МПК: G06F 15/173

Метки: графов, разбиения, слои

...два, на выходе сумматора 6ноль, сумматора 6 один и т,д. Этаинформация беспрепятственно записывается в регистр 25, а в регистр 24записывается после поступления на 25его управляющий вход импульса с выхода элемента ИЛИ 7, на первый входкоторого поступает импульс с выходаэлемента И 14. После записи информации в регистр 24 импульс с выхода 30элемента ИЛИ 7, а следовательно, ипусковой импульс заканчиваются. Таким образом, во втором и седьмомразрядах регистра 24 записываютсянули, Это свидетельствует о том, что35соответствующие вершины не имеют исходящих дуг, Одновременно с,записьюв регистр 24 с его группы выходовна входы группы элементов ИЛИ-НЕ 9поступает в параллельном двоичномкоде информация о колйчестве дуг,выходящих из...

Номер патента: 1376096

Опубликовано: 23.02.1988

Авторы: Азбукин, Артюшенко, Буряк, Кочуевский, Медиченко, Проскуров

МПК: G06F 15/173

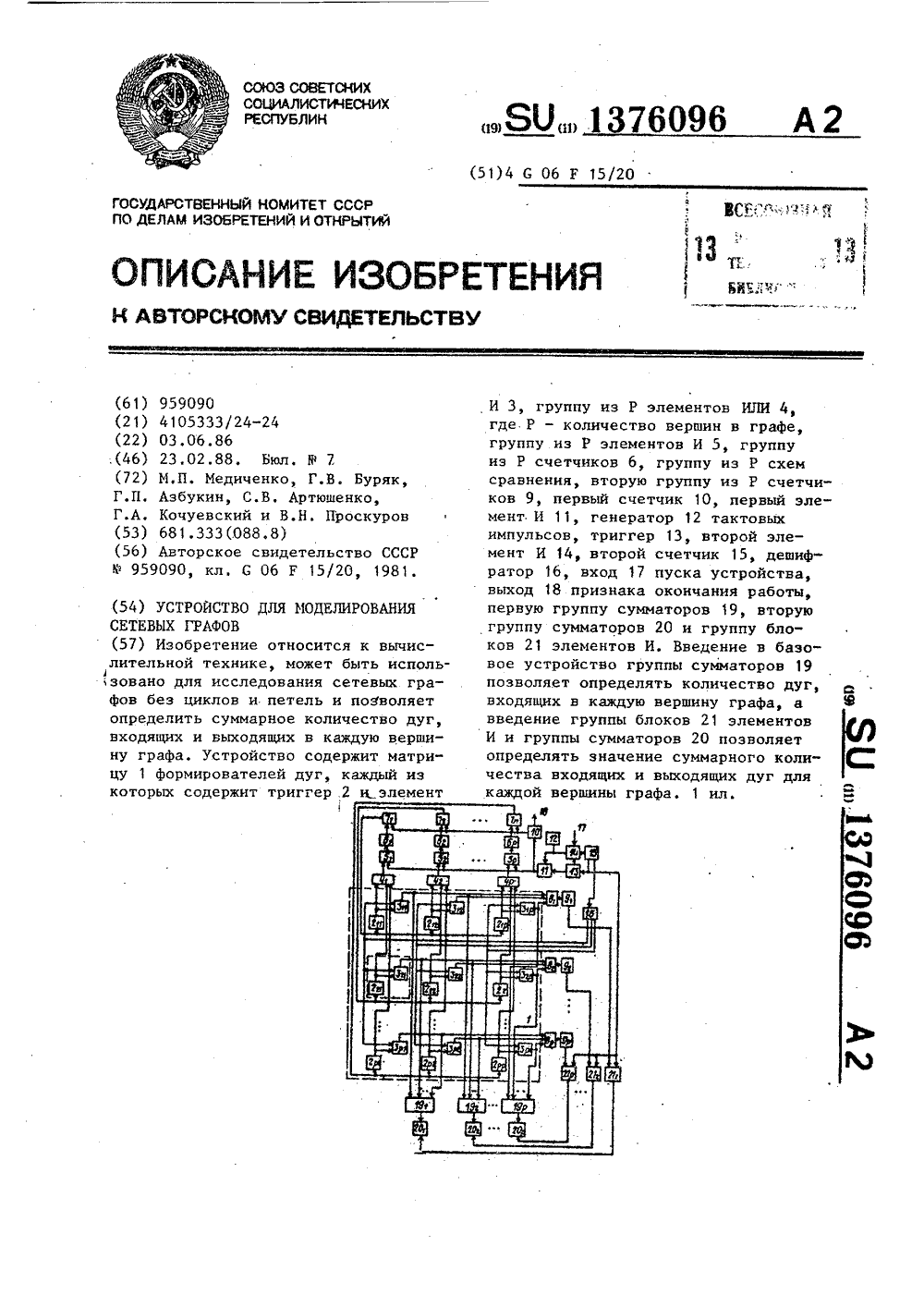

Метки: графов, моделирования, сетевых

...в нулевом состоянии и наего инверсном выходе присутствуетвысокий потенциал. Поэтому импульсыс выхода генератора 12 через открытый55элемент И 14 поступают на вход счетчика 15Благодаря этому на выходе де;шифратора 16 поочередно возбуждаютсявыхеды.Ф,Каждый выход дешифратора 16 подключен к первому входу элемента И 3 одноименного столбца матрицы. Поэтому с приходом на вход счетчика 15 первого импульса возбуждается первый выход дешифратора 16 и через элементы ИЛИ.8 на входы счетчиков 9, соответствующих вершинам, связанным с первой вершиной, поступают импульсы. В то же время сигналы с выходов элементов И 3 первого столбца матрицы поступают на входы первого сумматора 19, в котором формируется количество входящих в первую вершину. дуг....

Номер патента: 1307464

Опубликовано: 30.04.1987

Авторы: Азбукин, Артюшенко, Козлов, Сорока

МПК: G06N 7/08

Метки: двухканальной, массового, моделирования, обслуживания, системы, стохастическое

...непосредственно на информационные входы соответствующей первой. 8 или второй 9 модели обслуживающего прибора.В случае, если один из каналовзанят, то открывающийся в этом случаеодин из соответствующих элементовИ 5 или 4 разрешает прохождение заявки в другой свободный канал, а отсутствие единичного потенциала на первом входе третьего 6 или четвертого 7элементов И запрещает прохождение заявки в занятый канал,В случае, если оба канала. заняты,заявка из-за отсутствия единичных потенциалов на первых входах элементовИ 6 и 7 получает отказ,40 ВНИИПИ Заказ 1634/49 Тираж 673 Подписное Произв,-полигр, пр-тие, г. Ужгород, ул. Проектная, 4 3 13074Рассмотрим функционирование моделей обслуживающих приборов. Заявки поступают на входы триггеров...

Номер патента: 1292030

Опубликовано: 23.02.1987

Авторы: Артюшенко, Козлов, Королев, Косолобкин, Сорока, Тиунов

МПК: G09G 1/08

Метки: лучевой, отображения, символов, трубки, экране, электронно

...и поступают на входы формирователей 5 и 6 отклоняющих напряжений.Напряжения смещения получены путем деления постоянного напряжения Ч цепочкой резисторов 82 (фиг. 2) в указанной пропорции, что достигается выбором соответствующих номиналов этих резисторов. Сигналы А и В поступают на третий и четвертый входы блока 3 коммутации соответственно,синхроимпульсы основной тактовой частоты йо поступают на первый вход блока 3 коммутации, синхроимпульсы дополнительных тактовых частот Г - Йд поступают соответственно на второй вход блока 3 коммутации, выполненный в виде 17 параллельных цепей Логические элементы 42 и 43 осуществляют коммутацию синхроимпульсов необходимых тактовых частот на третий и четвертый выходы блока 3 коммутации в соответствии с...

Номер патента: 1288719

Опубликовано: 07.02.1987

Авторы: Артюшенко, Ключко, Лученко, Рассомахин

МПК: G06F 17/17

Метки: многокаскадный, прогнозирующий, фильтр

...за, меньше, чем дисперсия прогнозируемого случайного сигнала х(с).На фиг. 1 представлена функциональная схема фильтра; на фиг, 2 - каскад прогнозирования; на фиг.З - 55 каскад компенсации, на фиг4 - спектральная плотность прогнозируемого случайного сигнала Я(1 а 1) на фиг.5 - зависимость нормированной дисперсииВ установившемся режиме на выходах каскадов 1-4 присутствуют сигна- лых,(С-Т) ев -- х, (С) -х, (С; (3) 1 й х(С-.) ев -- Г х(С) -х (С;1 й В момент С- на выходе блока 5 имеется сигнал, определяемый суммой всех промежуточных сигналов в момент У(с)- х,(с-) =(4) Йс 19 28 е ошибки прогноза известного - - иС1) х предлагаемого - Фильтров от ееа 2С 2личины(где о, - дисперсия ошибки прогноза, 6 - дисперсия прогнозируемого...

Номер патента: 1283299

Опубликовано: 15.01.1987

Авторы: Артюшенко, Беляев, Панчин, Холин

МПК: E02D 33/00

Метки: испытания, нагрузкой, свай, статической

...на анкерных сваях 9 посредством захватов 10. Испытание сваипроизводят посредством домкрата 11,установленного между балкой 1 и испытуемой сваей 12,Устройство работает следующим образом.На строительной площадке вблизииспытываемой сваи 12 размещают подпорные элементы 7 и на выдвижные оголовки 8 устанавливают балку 1 так,чтобы ее перекрестие было соосно сиспытываемой сваей. Затем балку 1выводят с помощью выдвижных оголов - ков 8 на необходимый уровень, приво,дят ее в горизонтальное положение,контролируемое с помощью указателей,6 положения горизонтальности, и между балкой 1 и сваей 12 устанавливаютнагружающее средство, например домкрат 11, После этого ослабляют натяжение выдвижных роликов 5, по которымвыкатывают из ячеек полых концов...

Номер патента: 1265791

Опубликовано: 23.10.1986

Авторы: Азбукин, Артюшенко, Козлов, Королев, Медиченко, Сорока

МПК: G06N 1/00, G06N 7/08

Метки: массового, моделирования, обслуживания, систем

...последовательность импульсов с частотой 1=1/Т, поступающих на шканальный коммутатор 18. В состав блока 14 управления временем пребывания заявок в очереди входит группа.З 0 элементов И 20, на одни входы которых подаются импульсы с выходов коммутатора 18, а на другие - с выхода перестраиваемого генератора 19. На выходе тех элементов И 20, где произойдет совпадение импульсов, появится импульс окончания пребывания заявки, который (в режиме ограниченного пребывания заявки в очереди) через соответствующий элемент И 16 40 .блока 13 управления режимом пребывания заявки в очереди поступит на вход 1-го триггера блока 5 сдвига, тем самым прекратит пребывание 1-й заявки в очереди на обслуживание. 45Изменяя интенсивность следования...

Номер патента: 1251098

Опубликовано: 15.08.1986

Авторы: Азбукин, Артюшенко, Ключко, Козлов, Королев, Медиченко, Сорока

МПК: G06N 7/08

Метки: массового, моделирования, обслуживания, систем

...из блока7 распределения заявок при этом небудут появляться на входах элементов И 4 соответствующих свободныхканалов до прихода очередной заявки на обслуживание. Время пребывания триггера 9 в единичном состоянии соответствует времени поискасвободного канала;ЗОДля повышения точности моделиров ания период сл едов ация с ц имггульсов генератора 13 следует выбиратьиз условияи, Т),35где и - количество каналов обслуживания;Т - среднее значение интервала3между входным потоком заявок, оЭто делает время поиска свободного канала обслуживания минимальным,Таким образом, заявка, поступившая с выхода одного из групп элементов И А на первый вход соответствующей модели обслуживающего прибора (фиг,2), устанавливает в нулевое состояние триггер 23. При...

Номер патента: 1251061

Опубликовано: 15.08.1986

Авторы: Артюшенко, Козлов, Королев, Сорока, Тиунов

МПК: G06F 3/153, G09G 1/08

Метки: лучевой, символов, трубки, формирования, экране, электронно

...в единичное состояние, Вследствие этогоединичный потенциал, поступая на элементы 38,1-38.4 И с выхода ВБ-триггера 43.2, разрешает формирование кодов концов фрагментов вторичной сим,метричной фигуры,Триггер 7 предназначен для запоминания однопозиционного кода, определяющего вдоль какой из координат Х или У необходимо формировать симметричные коды, Если в него с входа 28, поданного на вход триггера 7, записывается "1", то это означает, что воображаемая ось симметрии перпендикулярна оси Х и преобразование кодов для вторичной симметричной фигуры должно осуществляться вдоль координатной оси Х. Если в триггер 7 записывается "О", то наоборот воображаемая ось симметрии перпендикулярна оси У и преобразование кодов для вторичной...

Номер патента: 1245377

Опубликовано: 23.07.1986

Авторы: Артюшенко, Бринза, Войцеховский, Козлов, Полухин, Посаженников, Прудковский, Шуплецов

МПК: B21C 23/00

Метки: оболочке

...Редактор Л. Гратилло Тираж 783 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москва, Ж, Раушская н аб., д, 4/5 Заказ 3942/6 Производственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к области обработки металлов давлением и может быть использовано при изготовлении биметаллических изделий прессованием.Целью изобретения является улучшение качества изделий за счет формообразования бесшовной оболочки, уменьшения ее разностепенности и повышения прочности сцепления с ос.новой. На чертеже изображено устройстводля изготовления изделий в оболочке,разрез,Устройство содержит пуансон 1,полый дорн 2, полый пуансон 3, контейнер 4, дополнительную матрицу 5и матрицу 6.Устройство...

Номер патента: 1225057

Опубликовано: 15.04.1986

Авторы: Азбукин, Артюшенко, Данилов, Медиченко, Соколов

МПК: G06F 11/20, H05K 10/00

Метки: асинхронных, выбора, мажоритарного, сигналов

...единичный выход - к второму входу второго и к первому входу35третьего элементов И 2 и 3.Принцип работы устройства заключается в том, что поступивший навход 12 устройства сигнал проходитчерез элемент ИЛИ 7 на единичныйвход одновибратора 9", траекторииследования сигналов, асинхронно поступающих на входы 10 и 11, зависятот того, на какой из входов поступилсигнал раньше, Если на вход 10 сигнал придет первым, то он через элемент ИЛИ 6 поступит на единичныйвход одновибратора 8, переводя егов единичное состояние, при этом поступивший на вход 11 сигнал пройдет50через элементы И 3 и ИЛИ 7 на единичный вход одновибратора 9. Еслипервым придет сигнал на вход 11, тоон через элементы И 4 и ИЛИ 6 поступит на единичный вход одноннГратора55 8, переводя...

Номер патента: 1203018

Опубликовано: 07.01.1986

Авторы: Артюшенко, Львова

МПК: C01B 3/12

Метки: водорода

...2,0 Таблица 2 Параметры Известный сп 527 627 400-500Железохромовый Температура Никелевый КатализаторСостав исходногосухого газа, мСо,СО 72,1 244,00 8Изобретение относится к области неорганической химии, в частности к процессам паровой каталитической конверсии окиси углерода.Целью изобретения является увеличение выхода водорода за счет снижения степени конверсии окиси углерода в метан,П р и м е р. Ферросплавный газ . состава, об,й: СО 87,8; Н 3,8; СОр 6,01 В 1,8 и О 0,6, смешанный с водяным паром, под давлением подают в реакционное пространство диффузионного аппарата с неподвижным слоем никелевого катализатора для конверсии окиси углерода. Температура в слое катализатора поддерживается в пусковой период за счет подвода епла в реактор,...

Номер патента: 1171798

Опубликовано: 07.08.1985

Автор: Артюшенко

МПК: G06F 11/22

Метки: последовательности, тестовой, формирования

...состояния "1". в состояние "О", после чего формирователь 37 сигнала прекращает выработку импульсных сигналов до того момента, как второй импульс-. ный сигнал с его выхода достигнет входа формирователя 36 сигнала. Значение "0" с выхода триггера 3.1 через элемент И 50 поступает на линию 60, вызывая снятие сигнала "Задержка вьдачи". Таким образом, состояние "1" триггера 31 используется для выработки сигнала "Вьдача слова" не" посредственно после приема в блок 5 буферных регистров (д+1)-го слова, если оно не могло быть вьдано немедленно на выходы этого блока из-за его отсутствия.в этом блоке. к моменту поступления сигнала "Время истекло.", соответствующего -му слову тестового массива. В .остальном выполнении действий в связи с...
