H01J — Электрические газоразрядные и вакуумные электронные приборы и газоразрядные осветительные лампы

Номер патента: 1464784

Опубликовано: 30.11.1993

Авторы: Андрушкевич, Григорьев, Перелыгин, Сахаджи, Явчуновский

МПК: H01J 23/087

Метки: 0-типа, магнитных, приборов, свч, систем, фокусирующих

...в первую секцию МФС 6 электронный пучок испытывает воздействие поперечного магнитного поля этой секции, чтоприводит к некоторому смещению его от осиприбора. В следующей секции 7 смещенный40 электронный пучок отклоняется под воздействием поперечного магнитного поля этойсекции. Ориентируя поперечные магнитныеполя соседних кольцевь)х магнитов взаимнопротивоположно (фиг,2), добиваются того,45 что воздействия поперечных магнитных полей соседних секций МФС на электронныйпучок компенсируют друг друга. В результате электронный пучок совершает лишь небольшие колебания около оси прибора, чем50 обеспечивается стабилизация положенияэлектронного пучка и, соответственно, устойчивое высокое токопрохождение в приборе, наиболее эффективна...

Номер патента: 2004027

Опубликовано: 30.11.1993

Авторы: Ветров, Гурков, Фискис

МПК: H01J 1/13

Метки: имеет, катод, которого, многолучевого, прибора, топологию, электровакуумного, эмиссионную

...мнаголучеоой эмиссионной структуры на поверхности катода, покрытого пленкой антиэмиттера.На фиг,1 показана схема реализации способа изготовления многолучевого ЭВП; на фиг.2 - заоисимость разрядного тока в цепи катода от времени проведения процесса ионна-плазменной обработки катода,На фиг,1 показаны катод 1, змиттирующая поверхность которого покрыта пленкой антизмиттера, мадулирующий электрод 2 ЭОС, отверстия которого соосны пролетным каналам резонаторнага блока ЭВП и который является маской для ионного травления антиэмиттера катода, катодный полюс - анод 3 ЭВП, являющийся одним из полюсов постоянного магнита 4, установленного так, чта ега силовыелинии перпендикулярны поверхности катода и параллельны осям пролетных каналов,...

Номер патента: 2004028

Опубликовано: 30.11.1993

Авторы: Афанасьев, Булычев, Киселева, Лазарев, Чупина

МПК: H01J 1/30

Метки: автоэмиссионный, катод

...поверхности: в прототипе зто острие с малым радиусом криВизны. а в заявля 8 мой конструкции на вершине заточенного Волокна по его оси имеется углубление, осуществляющее сведение электронного луча в ОднородньЙ пОтОк ВысОкОЙ инт 8 нсивностиМВЛЫМ ГОПЕРЕЧНЫМ СЕЧЗНИЕМВыбоо Оптимальной формы и размероа углубления на ВерВине заточенного углеродного волокна произведен на основе ЭЛВКТРОННО-ОПтисЕСКОГО РаСЧЕта В СИСТЕМЕ КспОД"сНОД И ПОДГВ(аРкде ПОВКТИКО 5. КРИ" ТаРИЕМ ОВСЧЕта ЯВЛЯ)ОСЬ ЗОСТИУ(ение Махснмал ь ной электрон но-оптической я рког и,На фи 1 Изобра) 8 сзВГОЭМИССК(ЭННЫ",. аод, В котооом углеро)ное волокно 1, ЯВЛЯ ЮЩЕася .0 ствеЧЧО ЭИ 1- Вс)ОМ За;гаГ(ле но а ВОльфоамОВОЙ ДУЯ(ке Д 8 Ржстеле ; нс.фиг.2 приведена...

Номер патента: 2004029

Опубликовано: 30.11.1993

Авторы: Гаврылив, Кузь, Лущик, Пигрух, Солтыс

МПК: H01J 9/22

Метки: высокого, катодолюминесцентных, мелкоструктурных, покрытий, разрешения, трубок, электронно-лучевых

...сцепления частиц с подложкой, а использование в качестве щелочи тетраборнокислого натрия - для стабилизации процесса осаждения частиц(за счет постоянства рН раствора, обеспечивающего одинаковую степень иониэации мак ромолекул полимера),При концентрации ПМАК в процессе осаждения ниже 0,015 получаемые покрытия характеризуются низкой адгезией к подложке (экрану), а при концентрации выше 0,020;4 изменяется дисперсный состав полученной агрегативно устойчивой суспензии,Предложенная концентрация тетраборнокислого натрия (0,16 - 0,20 мас.) является оптимальной и обеспечивает постоянство рН раствора ПМАК и, как следствие, одинаковую степень ионизации ее макромолекул. В результате стабилизации процесса осаждения сохраняются свойства...

Номер патента: 2004030

Опубликовано: 30.11.1993

Авторы: Журавлев, Покрывайло, Самородов, Соколов, Старынина

МПК: H01J 17/49

Метки: газоразрядная, индикаторная, панель, цветная

...анализ. источников показал,что изобретение не следует из известногоуровня техники, так как не выявлено влияния катода с нормированным расстояниеммежду его составными элементами, имею 40 щего фиксированное расположение относительно верхней пластины, на увеличениеяркости свечения ячеек,На фиг. 1 представлен один иэ вариантов ГИП; на фиг, 2 показана зависимость45 яркости свечения ячеек индикации от отношения + , на фиг. 3 - зависимостьХк + Хотсяркости свечения ячеек индикации от отногк - к0 шения Х +Хк отсГИП содержит верхнюю диэлектрическую пластины 1 и нижнюю диэлектрическую пластины 2 с люминофором 3 на еевнутренней поверхности, ячейки индикации, образованные в перекрестиях анодов 4и сгруппированных по ячейкам катодов...

Номер патента: 2004031

Опубликовано: 30.11.1993

Авторы: Алексеев, Романуша

МПК: H01J 25/00

Метки: генерации, колебаний, усиления, электромагнитных, электронно-вакуумное

...эле рона; го электриче) и отверстии перемен стии 4 (и ля электромагнитного колебания и незначительно изменяет добротность резонансной структуры. Для повышения электронного КПД устройства или расширения рабочей полосы частот на поверхности активного зеркала 1 может быть выполнено несколько канавок с одинаковой или различной глубиной и с отверстиями в стенках для транспортировки электронного потока через все зазоры взаимодействия, Ширина каждой канавки зависит от выбранных значений характеристик и режимов работы устройства и определяется на основе нижеприведенных формул. Длина канавки выбирается такой, чтобы ее торцовые участки были вне переменного поля электродинамической структуры,Диафрагмы с отверстиями 4 и 5 обрезают адиабатически...

Номер патента: 2004032

Опубликовано: 30.11.1993

Автор: Синявский

МПК: H01J 45/00

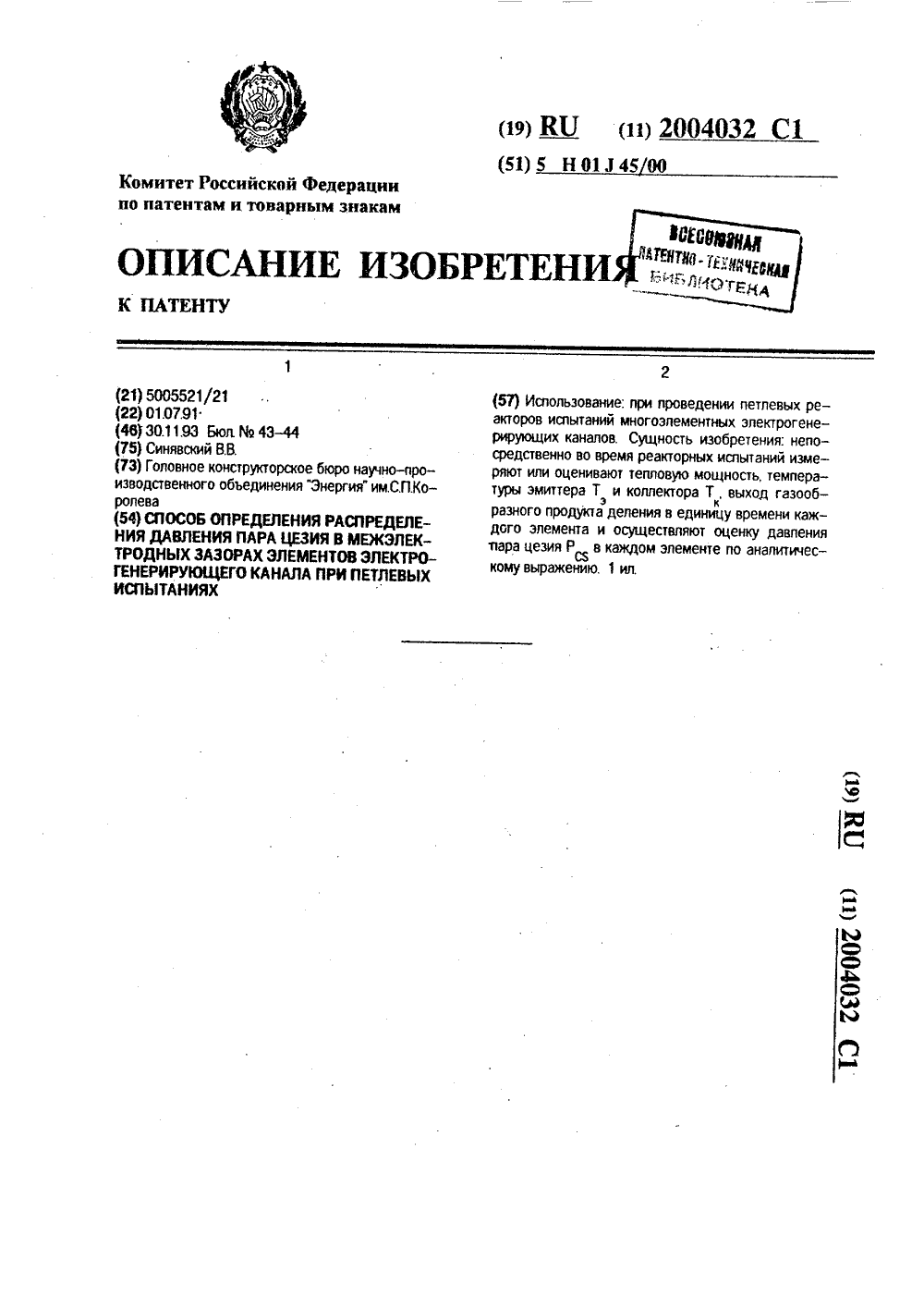

Метки: давления, зазорах, испытаниях, канала, межэлектродных, пара, петлевых, распределения, цезия, электрогенерирующего, элементов

...или может быть измерено на выходе из ЭГК 1 датчиком 13, например масс -спектрометрическим методом (б 1, причем зная относительное распределение тепловыделения (мощность каждого ЭГЭ) из суммарного количества ГПД из каждого ЭГЭ. После этого по формуле (1) рассчитываются Р 05(2).В процессе ресурсных испытаний возможно изменение МЭЗ, например, из-за распухания топливно-эмиттерных узлов, в результате чего Рс 5(2) изменяется. Поэтому периодически измеряют МЭЗ, например, ььейтроинаграфическиьл ипи другим методом (7), повторяют описанные выше операции и снова определяьот Р 05(2), Полученное значение Р 05(2) позволяет уточнить эмиссионно-здсарбционные свойства эмиттера иколлектора каждого ЭГЭ, а следовательно, и их энергетическую...

Номер патента: 2004033

Опубликовано: 30.11.1993

Авторы: Синявский, Шуандер

МПК: H01J 45/00

Метки: испытаниях, петлевых, сборки, тепловыделения, термоэмиссионной, топливно-эмиттерных, узлах, электрогенерирующей

...- рабочий уровень мощности реактора, УВт,Способ реализуется следующим образам.До начала испытаний обычно в лабораторных условиях известными способами измеряют(например, методом полного тока) и япр (например, измерение в вакууме температур эмиттера и коллектора при известной плотности теплового потока с эмиттера для всего диапазона рабочих температур). Возможно измерение грз и япр и о реакторных условиях, однако для этого необходимо создание специального экспериментального устройства, После изготовления ЗГС она загружается в ячейку исследовательского реактора и после подсоединения ЭГС к вакуумной системе начинается термооакуумная подготовка при обезгажиоании ЭГС при постепенном ступенчатом подъеме тепловой мощности реактора,...

Номер патента: 2004034

Опубликовано: 30.11.1993

Авторы: Алехин, Еремин, Николаев

МПК: H01J 45/00

Метки: термоэмиссионный

...При отсутствии дефектов выступающих более чем выбранное превышение дистанционаторов из диапазона 1-10 мкм над поверхностями электродов и удовлетворительном качестве сборки между электродами образуется не проводящий электричество зазор, наличие которого можно выявить любым известным способам. Наличие зазора при комнатной температуре позволяет надежно обеспечить работоспособность ТЭП при рабочих температурах, поскольку при нагреве происходит только увеличение имеющегося зазора в электродной паре.Выбор пределов диапазона величин превышения поверхности дистанционатаров над поверхностью коллектора сделан из следующих соображений. Если дистанцианаторы выступают на величину менее 1 мкм, то крайне трудно получить размыкание пары....

Номер патента: 2004035

Опубликовано: 30.11.1993

Автор: Мазлах

МПК: H01J 61/067

Метки: катод, лампы, люминесцентной, мазлаха

...катода и 40практически исключают вероятность осыпания оксида при сотрясениях лампы. Предлагаемый катод схематически показан на чертеже, где: 1 - вольфрамовая проволока, 2 - оксид,Формула изобретения1, Катод люминесценпой лампы, представляющий собой навитую иэ одной вольфрамовой проволоки моноспираль, средняя спирализованная пасть которой заполнена оксидом, отличающийся тем,1 что Ось моноспирали прямолинейна, а на концах моноспирали имеются прямолиней-, ные участки проволоки. Изобретение осуществляется следующим образом, Вольфрамовую проволоку, из которой навивают спираль, очищают от аквадага, обезжиривают и отжигаот при перемотке в водородной печи. Затем на удаляемую после навивки иглу навивают расчетное количество витков с прокаливанием...

Номер патента: 680525

Опубликовано: 15.12.1993

Авторы: Накрап, Негирев, Шиндяпина

МПК: H01J 23/30, H01J 25/34

Метки: о-типа, свч-прибор

...по высбте.- то же, со сближающимися рядами штырей, продольное сечение плоскостью, перпендикулярной штырям.Длина СВЧ-прибора выбирается порядка 3 - 4 замедленных длин волн. Подобные СВЧ-приборы можно располагать на краях основной замедляющей системы в пространстве взаимодействия или вне его. - во входных и выходных волноводах, где данные СВЧ-приборы могут использоваться как самостоятельные секции, выделяющие основной вид волны системы, либо могут быть овмещены с согласующими переходом бычного типа для уменьшения длины вывоа энергии, т.е. в переходной секции элеенты системы изменяются таким образом, то происходит выделение основного вида волны системы и одновременно осуществяется согласование с регулярным передающим волноводным трактом,...

Номер патента: 961487

Опубликовано: 15.12.1993

Авторы: Накрап, Шиндяпина

МПК: H01J 23/24

Метки: замедляющая, неоднородная

...наклона стержней к продольной оси системы длина их, а следовательно, и эквивалентная индуктивностьстержня возрастает, тогда как остальные эквивалентные параметры ячеек замедляющей системы (учитывая, что периодичностьтрубок дрейфа и поперечные размеры волновода сохранены прежними) остаютсяпрактически неизменными, Увеличение индуктивности стержней при неизменном периоде приводит к некоторому смещениювсей дисперсионной характеристики системы в низкочастотную область и в областьбольших замедлений, т,е. фдзовад скоростьволны в системе уменьяяся, 11 л,1161487 сительное смещение дисперсионной характеристики по частоте невелико, тогда как уменьшение фазовой скорости для данной частоты значительно. Характерно также, что при уменьшении...

Номер патента: 1780447

Опубликовано: 15.12.1993

Авторы: Битюрин, Мезенцев, Петров

МПК: H01J 23/18

Метки: открытый, резонатор, свч-прибора

...второго резонатора становится несколько низкой, что в открытом резонаторе, состоящемиз двух слабо связанных резонаторов, появляются дополнительные резонансные частоты, приводящие к сгущению его спектра,т.е, положительный эффект не достигается,При 1.220 Лр не достигается необходимоеразрежение спектра второго резонатора, аследовательно, открытого резонатора в целом. Ограничение верхнего предела 20 Яр15. объясняется тем, что при Ы 2 = 20 лр расстояние между соседними частотами открытогорезонатора наиболее оптимально (2 = =20,1 Лр недопустимо, так как в общем случае.: Ь 2 должно быть кратно целым числам, умно-женным на Лр/2).Толщина пленки промежуточного отражателя должна быть равной или менее 0,1 Яр,так как увеличение толщины 0,1...

Номер патента: 969120

Опубликовано: 15.12.1993

Авторы: Гехтерис, Гришаев, Тореев, Шаповалов

МПК: H01J 25/00

Метки: о-типа, свч-прибор

...в .чины и ширины зоны "всплеска" магнитногоСВЧ приборе О-типа, содержащем магнит- поля у коллектора,ную фокусирующую.систему с полюсными Тонкостенный цилиндр 14 выполненнаконечниками, коллекторную систему, ус- ступенчатым со стороны коллекторного потройство преобразования магнитного поля люсного наконечника.969120Втулка из немагнитного материала мо-, Ширина зон "всплесков" поля составляжет быть выполнена как из .проводящего. ет 10-30 протяженности области рассеяматериала (медь), так и из диэлектрИка. сия, а максимальные значения поля (0,1 6В первом случае указанный цилиндр 14 0,15 Тл) в них составляют 15 - 30 от значеслужиттрубкой дрейфа, а коллекторная си ния рабочего поля в области взаимодейстстема является одноступенчатой. Во втором...

Номер патента: 776376

Опубликовано: 15.12.1993

Авторы: Накрап, Шиндяпина

МПК: H01J 23/36

Метки: встречно, замедляющей, многорядной, переходное, системы, согласования, штыревой

...согласующего устралства к замедляющей слстеме, имеюьцей произвольное соотношение периода и расстояния между рядами,Для достижения наилучшего согласования угол наклона участка должен выбираться в пределах 30 - 60, а высота, период штырей и длина накланнога учаса выбираться из следующих соотношений:111 + п 2- 1; 1:1 Л,2совагде Ь и п 2 - высота боковых поверхностей штырей наклонного участка;и - высота штырей замедляющей системы,- период штырей в замедляющей системе;11 - периодштырей на наклонном участке;, 1 - длина наклонного участка;Л - длина волны в замедляащей системе,Расположение оконечного участка со штырями уменьшающейся высоты не причципиально, он может продолжать па направлению наклонный участок со штырями постоянной...

Номер патента: 972971

Опубликовано: 15.12.1993

Авторы: Горбунов, Гришаев, Тореев

МПК: H01J 25/00

Метки: о-типа, свч-прибор

...соосно на участке между коллекторной системой и ближайшим к ней полюсным наконечником, устройство преобразования магнитного поля, расположенное соосно пучку на участке между коллекторной системой и ближайшим к ней наконечником, устройство преобразования магнитного поля выполнено формирующим магнитное поле рассеяния по следующему закону:В = (0,15-0,3) Во (на краях участка преобразования и протяженностью 10-30 указанного участка);В = (0,05 - О;15) Во (в остальной. части участка преобразования),где Во - величина магнитного поля в рабочем зазоре прибора;В - величина магнитного поля рассеяния.В случае преобразованного поля по предложенному закону электронный пучок по выходе из области взаимодействия проходит переходный участок, на...

Номер патента: 1561741

Опубликовано: 30.12.1993

Авторы: Патрушева, Собянина, Тореев, Фалькенгоф

МПК: H01J 23/06

Метки: о-типа, пушка, свч-прибора, электронная

...элемента равно отклонению оси 18 относительно оси 20 фланца 6. В свою очередь, элемент 7 установлен во внутренней полости катодного держателя 4 в такое азимутальное положение, при котором ось 21 катода совпадает с осью 20 посадочной поверхности опорного фланца 6 и, следовательно, с осью пролетного канала прибора,В случае когда ось катода не только смещена параллельно, но и наклонена к оси пролетного канала (к оси фланца 6), внутренний диаметр бгэ элемента 7 выбирается большим по сравнению с диаметром д внешней цилиндрической поверхности теплового экрана 23, разница в диаметрах определяется углом наклона осей и длиной теплового экрана 8,В этом случае тонкая боковая стенка элемента 7 .,в местах продольных вырезов 15) деформирована внутрь...

Номер патента: 1625256

Опубликовано: 30.12.1993

Автор: Иванов

МПК: H01J 27/00

Метки: газовый, ионного, нейтрализатор, пучка

...22 насоса 4 подачи, разгоняется этим ротором, и при выходе из-под15 поверхности внешнего ротора 10 отрывается по касательной и пересекает камеру перезарядки 1 вдоль пунктирной линии начертеже, Диаметр потока нейтралиэующегогаза определяется поперечным сечением20 паза 24, Формирующего поток. Прошедшийчерез камеру 1 поток глубоко проникает вустановленный по касательной всасывающигл конец части паза 19 центрального ротора 18 насоса 5 отбора и отводится ротором25 18 к выходу насоса 5, откуда через выходнойфланец 13 и трубопровод 14 вновь перетекает к Фланцу 12 насоса 4 подачи, а оттуда -к всасыва ощгмконцу паза 24 этого насоса.-эсть паза 21 центрального ротора 22 и30 винтовые канавки 23 внешнего ротора насоса 4 подачи, а также винтовые...

Номер патента: 1529995

Опубликовано: 30.12.1993

Авторы: Андрушкевич, Собянина, Тореев, Федоров

МПК: H01J 23/18

Метки: взаимодействием, о-типа, прибора, распределенным, резонаторная, свч

...компонентако;гргго а виде 2 л имеет равные амплитуды и фазы во всех ячейках.31 фектионость энергообмена междуВ-полем и модулированным электронным, кпь о резонаторной системе с распределен .м озаимодеиствием заданной конфигурации о значительной степениоп ределяг тся равномерностью расп ределения амплитуд ВЧ-поля в резонаторах, что всвою очередь определяется отсутствием исажений структуры ВЧ-поля эа счет оконсвязи 6 и геометрической идентичностьюэлементарных ячеек.В предлагаемой системе окна связи бнаодятся против смежных стенок 3, и черезд;о окно осуществляется одновременноцз. с двумя соседними резонаторами.При зг м магнитное поле двух соседних ре:аоров дополнительно к щелям связи 2связано ще через окно свзи 6. чго р,:с- ряет...

Номер патента: 1839274

Опубликовано: 30.12.1993

Автор: Черепин

МПК: H01J 49/30

Метки: масс-спектрометр

...от наружного 8 и внутреннего 9 электродов расположена входная диафрагма 5, а в противолежащей входной диафрагме 5 стороне кольцевого проводящего электрода 10 относительно центра сферы расположена первая промежуточная диафрагма или щель 11, диаметр или ширина которой больше диаметра входной диафрагмы 5, причем угловое расстояние между центрами первой промежуточной диафрагмы 11 и вгорой диафрагмой 5 составляет угол т - Э . Противоположно первой промежуточ;ой диафрагме 11 в кольцевом провод:.щем электроде 10 расположена вторая промежуточная диафрагма 12, диаметр которой больше диаметра входной диафрагмы 5, а центр ее находится в экваториальной плоскости под углом 20 относительно входной диафрагмы 5. По ходу ионного пучка, описывающего...

Номер патента: 1697559

Опубликовано: 30.12.1993

Авторы: Гаврилов, Журавлев, Иванов, Наседкин, Невский, Храмов

МПК: H01J 25/10

Метки: 0-типа, многолучевой, свч-прибор

...для всех групп лучей или отдель нымДГ 1 Я КажДОй ГРУППЫ.Поскольку расстояние Гь между к.атодным и коллекторным фланцами больпле длины резонагорного блока р на вел ичину,яавнуго див 1 етру Г) отверстия в коллек торномполюсно:л наконечнике, влияние этог э отверстия не сказывается на расг 1 ределе 1 ие продольной сос ав яющей индук 1 ии ма гнитного поля в области резонаторной системы.Уменьшение индукции поля начинаетсятолько в области за резонаторной системой,где уже начинается коллектор.Из фиг,2 видно, что в данном прибореэлектронный поток проходит через пролетный канал без оседания на его стенки. Заметное отклонение центрального электродаот оси канала начинается только в областиколлектора,Расстояние между полюсными наконечниками М = Ер...

Номер патента: 2005320

Опубликовано: 30.12.1993

Авторы: Пахольчук, Уманский

МПК: H01J 9/00

Метки: лучевой, трубки, фотоэкспонирования, цветной, экрана, электронно

...фотоэкспонирования содержит корпус 1 с площадкой и упорами (на фиг, 1 не показаны) для фиксации положения экрана 2 с установленной в нем теневой маской 3. Внутри корпуса 1 размещены протяженный источник 4 света (на фиг. 1 источник света условно показан в поперечном сечении), диафрагма 5 со щелью шириной Ь, корректирующая линза 6, светофильтр 7 и механизм колебания источника света 4 (на фиг. 1 не показан),8 и 9 - траектории колебания источника 4 света, соответствующие двум вариантам кинематической схемы механизма колебания (8 - в соответствии с фиг, 3; 9 - в соответствии с фиг, 5). Ширина Ь щели в диафрагме 5 определяет ширину оптического источника света при экспонировании, Ширина Ь выполнена регулируемой и устанавливается, исходя иэ...

Номер патента: 2005321

Опубликовано: 30.12.1993

Авторы: Малюгин, Ходорович

МПК: H01J 25/10

Метки: объемный, резонатор

...на стойке, соединяющей корпус резонатора с пролетной трубой, образующей совмещенные модулирующие зазоры для низшей и высшей гармоник,Сопоставительный анализ с прототипом показывает, что заявляемый резонатор отличается новым конструктивным выполнением дополнительной колебательной системы при наличии новых элементов и их связей с остальными элементами системы. Таким образом, заявляемое устройство соответствует критерию изобретения "новизна".Сравнение заявляемого решения с другими техническими решениями показывает, что не известны технические решения с аналогичной совокупностью существенных признаков, обеспечивающие получение более высокого характеристического сопротивления резонатора по высшей гармонике при совмещенных...

Номер патента: 2005322

Опубликовано: 30.12.1993

Авторы: Пигрух, Цыганенко, Щоткевич

МПК: H01J 31/00

Метки: высокого, двумя, кроссоверами, разрешения, системой, трубки, эксплуатации, электронно-лучевой, электронно-оптической

...2 и ускоряющим электродом 3, формирует электронный пучок с первым кроссовером 11. Одиночная линза, образованная ускоряющим электродом 3, электродом 4 подфокусировки и первой вырезывающей диафрагмой 5, соединенной с ускоряющим электродом 3, уменьшает угол раствора пучка после первого кроссовера 11 до некоторой величины. Средняя часть пучка 12 вырезается диафрагмой 5, отверстие которой определяет апертуру и ток прошедшего пучка, Электрод 6 предварительной фокусировки и высоковольтный анод 7 образуют иммерсионную линзу, которая сводит пучок таким образом, чтобы сформировать второй кроссовер 13, При этом за кроссовером 13 пучок расходится и падает на вторую вырезывающуюдиафрагму 8, из которой выходит центральная часть пучка 14, проходящая...

Номер патента: 2005323

Опубликовано: 30.12.1993

Авторы: Горохова, Конаева, Христич

МПК: H01J 31/50

Метки: электронно-оптический

...благодаря чемуразрешающая способность пары повышается не менее 42 штр,/мм,10 Неразборное соединение кольца с КМПи экраном создается единый функциональный узел, например, в приборах ночноговидения, значительно надежнее и технологичнее. существующего. Создание такого15 функционального узла оказывается возможным благодаря использованию монолитного, а не порошкового экрана,Таким образом, заявляемое устройствосоответствует критерию изобретения "но 20 визна".Существует люминесцентный экран(авт, св, М 1387760); состоящий из люминесцентной керамики и стеклянной подложки.Данный люминесцентный экран предназна 25 чен для преобразования энергии ускоренных электронов в световую.В заявляемом техническом решениипредлагается конструкция с...

Номер патента: 2005324

Опубликовано: 30.12.1993

Авторы: Бендер, Кузнецов

МПК: H01J 41/12

Метки: геттероионный, насос

...ионизации молекул остаточного газа) приобретается электронами, движущимися по наиболее вытянутым орбитам,.Однако в конструкции прототипа зти электроны покидают цилиндрическую об 2005324ласть вблизи тонкого стержня анода не в результате столкновения с молекулами газов. Электроны, движущиеся по эллиптическим орбитам с размером малой полуоси, меньшим радиуса цилиндрического штабика, уходят на этот штабик таким образом присутствие штабика титана, находящегося под потенциалом анода, приводит к низкой эффективности ионизации газов в прототипе и, в частности, к отсутствию тонизации в области вблизи анода.В предлагаемом устройстве отсутствует находящийся под потенциалом иониззтора штабик титана, т,к. отпадает необходимость использования...

Номер патента: 1653474

Опубликовано: 30.12.1993

Авторы: Накрап, Шиндяпина

МПК: H01J 23/24, H01J 25/34

Метки: 0-типа, замедляющая, приборов, резонаторов, связанных, типа, цепочки

...фигурах вввдены следующие обозначения: продольная часть 3 С - полуцилиндр 1; диафрагма 2; трубка 3 дрейфа; щель 4 связи; паз 5 в диафрагме для щели связи; отверстие 6 для трубки дрейфа; поперечный паэ 7 для диафрагмы со стороны, противоположной щели связи в диафрагме, поперечный паз 8 для диафрагмы со стороны щели связи.Предложенное устройство состоит из двух продольных частей с внутренней поверхностью в форме полуцилиндров 1 и с периодически чередующимися поперечными пазами 7 и 8 на ней, куда вставляются диафрагмы 2 таким образом, что оси трубок 3 дрейфа, расположенных в отверстиях 6, совпадают с ось:о вол новода, а пазы 5 диафрагм образуют с внутренней поверхностью Формула изобретения ЗАМЕДЛЯЮЩАЯ СИСТЕМА ТИПА ЦЕПОЧКИ СВЯЗАННЫХ...

Номер патента: 1799194

Опубликовано: 15.01.1994

Автор: Сорокин

МПК: H01J 49/08

Метки: пучка, электронного

...сравнительной иллюстжения на промежутке и приводит к автома- рации работызаявляемого способа и прототическому затуханию неоднородности, что 4 О типа были проведены эксперименты на существенно стабилизирует разряд. Допол- разрядной ячейке с расположением электйительная стабилизация разряда обеспечи-радов, приведенным на фиг, 4, В этом случае вается также фотоподсветкой катода из за катодом последовательно располагались: области расположения предварительной через = 0;3 мм сетчатый анод 2 площадью плазмы, Основной механизм стабилизации 45 1 см и геометрической прозрачностью2разряда впредлатаемом способе заключа %, через 40 мм сетчатый электрод 3, ется в следующем, Напряжение, подэвае- который служит для прототипа коллектомое между катодом и...

Номер патента: 490383

Опубликовано: 15.01.1994

Авторы: Завьялов, Камунин, Переводчиков, Шантурин

МПК: H01J 29/02

Метки: пушка, электронная

ЭЛЕКТРОННАЯ ПУШКА, содержащая катод постоянной кривизны, фокусирующий прикатодный электрод, наклоненный под углом к граничному радиусу кривизны катода, анод с отверстием и прианодный фокусирующий электрод, отличающаяся тем, что, с целью повышения мощности пушки, анод снабжен устройством для ввода в его полость плазмы, а фокусирующий прианодный электрод наклонен в сторону катода под тем же углом к граничному радиусу кривизны катода, что и фокусирующий прикатодный электрод.

Номер патента: 1600572

Опубликовано: 30.01.1994

Авторы: Голант, Гриценко, Ефимов, Захарченко, Синицын

МПК: H01J 25/34

Метки: сверхвысокочастотный, триггер

СВЕРХВЫСОКОЧАСТОТНЫЙ ТРИГГЕР, содержащий две двухкаскадные лампы обратной волны, выходной сумматор, входной делитель, линии передачи СВЧ-энергии, в котором выход последней секции каждой лампы соединен с входом первой секции другой, геометрические размеры и потенциалы секций обеспечивают совпадение рабочих частот первой секции каждой лампы и последней секции другой, при различии и некратности рабочих частот секций одной и той же лампы первые секции имеют длину меньше стартовой, вторые больше в отсутствии начальной модуляции электронного пучка, отличающийся тем, что, с целью повышения надежности работы при снижении требований к точности изготовления замедляющих и электронно-оптических систем триггера, в каждую лампу между первой и последней...
