H01J — Электрические газоразрядные и вакуумные электронные приборы и газоразрядные осветительные лампы

Номер патента: 658622

Опубликовано: 25.04.1979

Авторы: Бондаренко, Резников, Рябченков

МПК: H01J 19/74

Метки: лампы, охлаждения, электронной

...- накопительная емкость",Нарушится основное условие высокой хоподонроизводительности усройства -бойлер освободится от жидкости. Отсутствие жидкости в свободном объемеф бойлера превратит устройство в обычнуютепловую трубу. Возврат конденсатав зону испарения будет осуществляться сФэтого момента только пористым споем.Теппопередающая способность устройстваи допустимые тепловые нагрузки на катоде резко уменьшатся,Цепью настоящего изобретения.является устранение указанных недостатков, увеличение производительности3устройства охлаждения, повышение удель.ной мощности, отводимой от электродаи стабилизация его температуры.Указанная цель достигается тем, что4транспортное средство выполнено в видекопокопообразного диффузора с расположенным в...

Номер патента: 658623

Опубликовано: 25.04.1979

Автор: Фишкова

МПК: H01J 29/58

Метки: фокусирующе-отклоняющая

...этих систем явпяется невозможность одновременного попучения высокой разрешаюшей способности и чувствительности откпонения, вспедствие закреппенности взаимного распопожения откпоняюших систем и фокусирующих пинз.Ближайшим техническим решением к предпагаемому изобретению являетсяфокусируюше-откпоняюшая система эпектроннопучевой трубки, содержащая, по иемпемых размерахдостаток известной си том, что электронное пьшая ось соответствуетапьного отклонения, в целого ряда прибороврают пучок, а вторая - рассеивает. Расчеты показывают, что и в этом спучае предлагаемая ФОС обеспечивает выигрыш в удельной чувствительности по сравнению с известными системами. Однако, абсопютные вепичины чувствитепьности отклонения в этом случае существенно...

Номер патента: 658624

Опубликовано: 25.04.1979

Автор: Мабельницкий

МПК: H01J 31/36

Метки: настройки, передающей, растра, телевизионного, телевизионной, трубки

...на мишениПТТ чередуюшихся темных и светлыхконцентрических колец.Дпя исключения впияния побочныхфакторов при наблюдении дифракционнойкартины необходимо откпючить потенциап с фотокатода трубки, чтобы устранить действие шумов и засветок со стороны секции переноса. ПТТ. Дифракционная картина набщодве в . я прибпизитепьнов центре мишени на фоне коммутационныхшумов считывающего пучка, равномерно 30распределенных по всему растру.Магнитное попе фокусируюшей катушки (образованное за счет протеканиячерез нее электрического тока и котороеоткшочается путем откл;очения этого 3,тока) воздействует на радиапьные составпяющие вектора скорости эпектронов считывающего пучка таким образом, чтоони перемешаются в сторону мишенипо винтовой линии и...

Номер патента: 658625

Опубликовано: 25.04.1979

Авторы: Бродский, Павловский

МПК: H01J 61/90

Метки: импульсный, источник, света

...к эпектродам, и напичие поперечных прямоугольных отверстий в области, прилегающей кэлектродам, способствует сокращениювремени переброса и обеспечивает симметрию газового разряда в области внеэкрана, С цепью снижения избыточногодавления внутри экрана, возникающегов процессе работы, общая плвщадь отверстий составляет не менее половиныбоковой поверхности экрана. Так какпри равномерном распределении отверстийна боковой поверхности экрана, наибольшему износу подвержены области, прилегающие к электродам, именно в этих областях выполнены поперечные отверстия,способствующие свободному стоку плазмы, что увеличивает ресурс работы экрана,На чертеже схематически изображенимпульсный источник света вместе сподсоединенным к нему источником...

Номер патента: 660122

Опубликовано: 30.04.1979

Авторы: Аневский, Квочка, Панасюк, Самошенков

МПК: H01J 63/00

Метки: вакуумного, излучения, источник, области, оптического, ультрафиолета

...и; и кто;1 ОЯКСПЯЛЫ 1 Ы, БРПЕ, ЭЛ .1 Д ГОДР". ЬПОложсн Внт)и като д . Оь еГО сод:.:"- даст с осью кдппллярного .; .Лз 1,)Орм:- РМ 10 ЦС. 0 )ЯЗРЯ; Э ".СМЕИ-З,55 3. 11 сточпк по " 1,тем, что электрол подиГд, Втулкз : к: -;коакспдльны, элект)од поди:.;В)1 УТРИ КЯТОДЯ И ОСЬ ЕГО С:",1 Ь.;,НД Г)ТНЗСЦтель:ю оси капиллярТого канала фо;,:лЕ60 рующего разряд элемента,Едлная система мо 1 ет быть также ВыПОЛН- НЯ Т 2 К, ЧТО ЭЛЕК 7)ОД З;ЖГД, ВТМ;1 КЯи КЯтод коякоиальпы, э,", "зт;"Од поджпГВрасположен знугри кдгодд и ось его смещен д относите -.Ьпо осКд пил пя риего капала)Орирующего разгид элс, с" тд.11 а фиг. 1 а. б изо)1)д)1:е: источник опт 1 ВСКОГО ИЗЛ) ЧЕНИЯ В О)ЛДСТИ ВЯКСУМНОГОгльгрдфиолетя В двм Вд",Пд-так испслпени 51: коаксиальном и э 1...

Номер патента: 660123

Опубликовано: 30.04.1979

Авторы: Колгин, Нилов, Потсар, Черниговский

МПК: H01J 65/04

Метки: газоразрядный, источник, света

...бяллонамп4, 5, наружная поверхность которых имеетметаллические покрытия, выполняющиероль внешшх электродов б, по 1 ключасчыхк шясокочастотному полупроводниковому 20генератору 7,Свстопзлучающпй баллон 1 представляет собой прямую пли изогнутую трубку,например в виде плоской илп пространственной спирали, в которой газовый зазряд возникает под действием высокочастотного 1 Япряжс 5 пя, прикладываемого к проводящему нару)кному покрытшо, выполняющему роль внешних электродов диэлектрических баллонов ), 5. Связи 2 и ), 30обеспечивая общность газовой среды светопзлучающсй трубки и дополнительныхбаллонов, так)ке участвуют в излучениисвета,Так как донолнител.пые дпэлсктр.:1 ческ 1 с баллоны /, б имеют диаметр большедиаметра разрядной...

Номер патента: 661637

Опубликовано: 05.05.1979

Авторы: Гандельсман, Каторгин, Коновалова

МПК: H01J 9/08

Метки: алундовая, катафорезного, подогревателей, покрытия, суспензия

...комбинированный зарядчик, состоящий из алюминия азотнокислого и аммония роданистого.зО Содержание в суспензии аммония роданистого меньше 0,008% вес. не позволяетформировать покрытие необходимой толщины,При введении в суспензию аммония роданистого более 0,010 % вес. увеличиваетЗ 5 ся электропроводность системы, резко интенсифицируются побочные электрохимическиереакции в процессе электрофоретическогоосаждения, что приводит к появлению кратеров за счет газоотделения, т, е. ухудшению качества покрытия,Совместное применение изопропилового спирта и комбинированного зарядчикаобусловлено тем, что такой зарядчик в предлагаемой дисперсионной среде диссоциирует в максимальной степени, усиливая воз 45 действие компонентов зарядчика на...

Номер патента: 661638

Опубликовано: 05.05.1979

Авторы: Латышев, Тимофеев

МПК: H01J 9/38

Метки: видиконов, приборов, сборки, типа, фотоэлектрических

...установки в него дополнительной вакуумной камеры, Как на полом цилиндре подвижной части камеры 1, так и на стенке 15 предусмотрено коническое отверстие, в которое вставлена такая же пробка. На нижней части 2 полого цилиндра 12 установлен съемный пробковый кран 17, предназначенный для подачи инертного газа в камеру. Для обеспечения центрирования баллона ФЭП с камерой, когда баллад вставлен в уплотнительное гнездо, на нижней части 2 полого цилиндра 12 в основании 18 предусмотрена центрирующая втулка 19, К основанию 18 прикреплены ножки 20 для удобства установки устройства на рабочий стол,Съемная вакуумная камера состоит из стеклянного цилиндра 21, с которым вакуум- плотно соединен металлический цилиндр 22. К стеклянному цилиндру 21...

Номер патента: 661639

Опубликовано: 05.05.1979

Авторы: Немировский, Руднев, Шильцев

МПК: H01J 9/42

Метки: луча, нелинейности, отклонением, отклонения, трубках, электронного, электроннолучевых, электростатическим

...которое укладывается между соседними узловыми точками масштабной сетки в центре экрана вдоль оси У или оси Х, например, между точками 4 г - 4 д с количеством линий, которое укладывается между соседними узловыми точками поверяемого участка экрана, например, между точками 4 е - 4 ж, определяют нелинейность отклонения луча в ЭЛТ, Количественно такая нелинейность равна отношению разности количества линий (импульсов), соответствующих промежуткам 4 г - 4 д и 4 е - 4 ж, к количеству линий (импульсов), соответствующих промежутку 4 г - 4 д. При этом нелинейность отклонения луча по осям у и Х определяется одновременно, запоминается и в специальные промежутки времени индуцируется в соответствующих участках экрана ЭЛТ.Частота гармонических...

Номер патента: 661640

Опубликовано: 05.05.1979

Авторы: Дружко, Петров

МПК: H01J 9/44

Метки: ламп, тренировки, электронных

...с амплитудой 2 кВ.Длительность импульса= г - 1 = 15 мкс, В интервале времени 1 г в г йапряжение на аноде 1.1,= О, а на экранной сетке положительное напряжение 1 с = 1 кВ. В момент времени т 4 на анод подают отрицательный импульс напряжения 11= -40 кВ, длительностью15 мкс, а напряжение на экранной сетке 1 с = О, Начиная с момента времени 14, процесс повторяют в течение 20 мин, после чего длительность импульса увеличивают и устанавливают г = 30 мкс, и тренировку продолжают еще 20 мин. Затем длительность импульса еще увеличивают до 00 мкс, и тренировку продолжают до прекращения пробоев. Время тренировки лампы ГУ - 39 Б не превышает 1 ч, скважность импульсов постоянна и составляет 10000, что соответствует режиму одиночных...

Номер патента: 661641

Опубликовано: 05.05.1979

Автор: Рожков

МПК: H01J 17/40

Метки: блок, тиратронов, электропитания

...явнов с одноизатор шения ключаок такИзобретение относится к обл техники и может быть использо выше ния надежности устройс щих тиратроны с холодным ка В технике широко применя ства в состав которых входят холодным катодом. Но параме нов со временем изменяются. этого понижается надежность ройств, содержащих тиратрон Для повышения надежност производят тренировку тиратро ным анодным напряжением. Известны различные схемы п вышенного напряжения 1), од значительно усложняют блок ния тиратронов, Наиболее близким к предложенно ляется блок электропитания тиратр холодными катодами, содержаший полупериодный выпрямитель, стабил с накопительной емкостью, схему повь напряжения и двухпозиционный пере тель питания тиратронов 12). Этот бл же...

Номер патента: 661642

Опубликовано: 05.05.1979

Авторы: Боровков, Зорин, Мельников

МПК: H01J 23/08

Метки: линза, магнитная

...канале линзы обеспечиваетсятакже за счет того, что ступица полюсногонаконечника 3, направлена только к центрулинзы, чем упрощается переброска рабочего магнитного поля в пустую ячейку линзы,внутренние диаметры полюсных наконечников 2 и 3 равны наименьшему диаметрукольцевого магнита 1, чем обеспечиваетсянаибольшее приближение активного магнитнотвердого материала к рабочему каналулинзы, диафрагма 4 соединена с экраном 5и имеет ступицу, направленную только к центру магнитной системы, чем обеспечиваетсяконцентрация магнитного поля в лишенноймагнитов ячейке линзы,Форма кольцевого магнита 1, при которой часть торца с большим наружным диаметром расположена вплотную с экраноммагнитопроводом 5, а торец меньшего диаметра отстоит от экрана 5 на...

Номер патента: 661643

Опубликовано: 05.05.1979

Авторы: Кудрявцев, Мельников

МПК: H01J 23/08

Метки: магнитная, периодическая, фокусирующая

...Фокусирующее действие магнйтного периодического поля, имеющего нечетные гармоники в тонком периоде существенно эффективного действия только гармонического синусоидального магнитного поля. Соединение всех полюсных наконечников 1 и б экраном 8 позволяет выровнять уровень амплитудных значе" ний магнитного поля вдоль всей магнитной системы.Для повышения уровня амплитуд магнитного поля в экранированно комбинированной магнитной периодической фокусирующей системе типа той,что опйсана ньиве, последняя может бытЬ трансформирована в систему, приведенную на Фиг.З. Цифрами 2-8 на фиг.З показаны элементымагнитной системы, обозначенные и описанные выше. У системы (фиг.З) внутренний диаметр полюсного наконечника 4 радиально намагниченного магнита 3...

Номер патента: 661644

Опубликовано: 05.05.1979

Авторы: Наволоцкий, Шумляев

МПК: H01J 29/10

Метки: кинескопа, узел, экранный

...фронтальный участок оболочкикинескопа выполнен иэ вертикальнорасположенных дискретных плоскопа раллельных пластин, толщина которых соответствует ширине штрихалниинофорного Экрана, а боковыеграни пластин, прилегающие друг кдругу, имеют отражающие непрозрач ные поверхности.Изобретение поЯсняется чертежом.Экранный узел содержит фронтальный участок оболочки кинескопа, выполненный из вертикально расположенных дискретных плоскопараллельныхпластин 1, соприкасающихся между собой гранями 2, имеющими отражакщиенепрозрачные поверхности, Толщинапластины соответствует ширине штриха3 люминофорного экрана. Ва внешней661644 Составитель И,ЕрТехред И.Асталош ина Корректор О. Ков нская Редактор Т.ОрловсЗаказ 2494/57 Тираж 922ИИПИ...

Номер патента: 661645

Опубликовано: 05.05.1979

Авторы: Коротеев, Михалев

МПК: H01J 31/50

Метки: выходе, изображения, усилителя, яркости

...в него введены датчики суммы светового потока, причемвыход каждого датчика соединен скоммутатором, а вход - с фотоприем ником, установленным у промежуточного экрана усилителя,На чертеже показана структурнаясхема предложенного устройства,Устройство содержит усилитель 1яркости изображения с промежуточнымиэкранами 2 и 3, фотоэлектрическиеприемники 4, датчики 5 светосуммы,переключатели б напряжения питаниякамер, световоды 7.фотоэлектрические приемники 4 соединеныс датчиками 5 светосуммы,,которые подключены к переключателямб напряжения питания камер. Фотоэлектрические приемники установленына пути световых потоков, проходящих через пучки световодов 7, расположенных симметрично относительнопромежуточных экранов 2 и 3,Устройство работает...

Номер патента: 661646

Опубликовано: 05.05.1979

Авторы: Гравель, Ченцова, Щетнев

МПК: H01J 37/20

Метки: линза, электромагнитная

...следующими свойствами: высокой теплотой парообразования, низкой температурой кипения и не должен растворять изоляцию провода обмотки, Наилучшие результаты были получены с диэтиловым эфиром, который позволяет подцерживать в центре обмотки температуру в 20-30 С.На фиг.1 приведен разрез предлагаемой электромагнитной линзы; на фиг.2 изображена схема намотки электромагнитной линзы с прокладками из керамических трубочек, который служат паропроводами, облегчающими перенос паров теплоносителя .от нагретых частей к охлаждаемыму на фиг.З принедены графики зависимости температуры в середине обмотки от плотности тока для различных конструкций линз.Электромагнитная линза йа Фиг.1 имеет обмотку 1, намотанную на,охлаждаемый каркас 2, помещенный в...

Номер патента: 661647

Опубликовано: 05.05.1979

Авторы: Капличный, Карелин, Рау, Спивак

МПК: H01J 37/26

Метки: изолиний, исследуемого, объекта, параметра, регистрации, электронно-микроскопический

...повышение точности измерений и увеличение числаисследуемых параметров твердого тела.Указанная цель достигается тем, 5что информативный сигнал формируютв количественной форме, задают наэлектронный блок опорные сигналы,в любой момент времени и в любойкоординате сравнивают информативный 10сигнал с опорнымисигналами, формируют видеимпульсы при совпадении ихзначений и высвечивают яркостные метки на экране видеоконтрольного устройства. 15Сущность способа поясняется чертежом, где показаны информативныйсигнал, в частности распределениепотенциала на поверхности твердоготела. вдоль строки развертки электронного зонда 3 ь, и принцип формирования видеоимпульсов.Способ осуществляется следующимобразом.В соответствии с исследуемымйараметром объекта...

Номер патента: 661648

Опубликовано: 05.05.1979

Авторы: Голубев, Трифонов

МПК: H01J 37/28

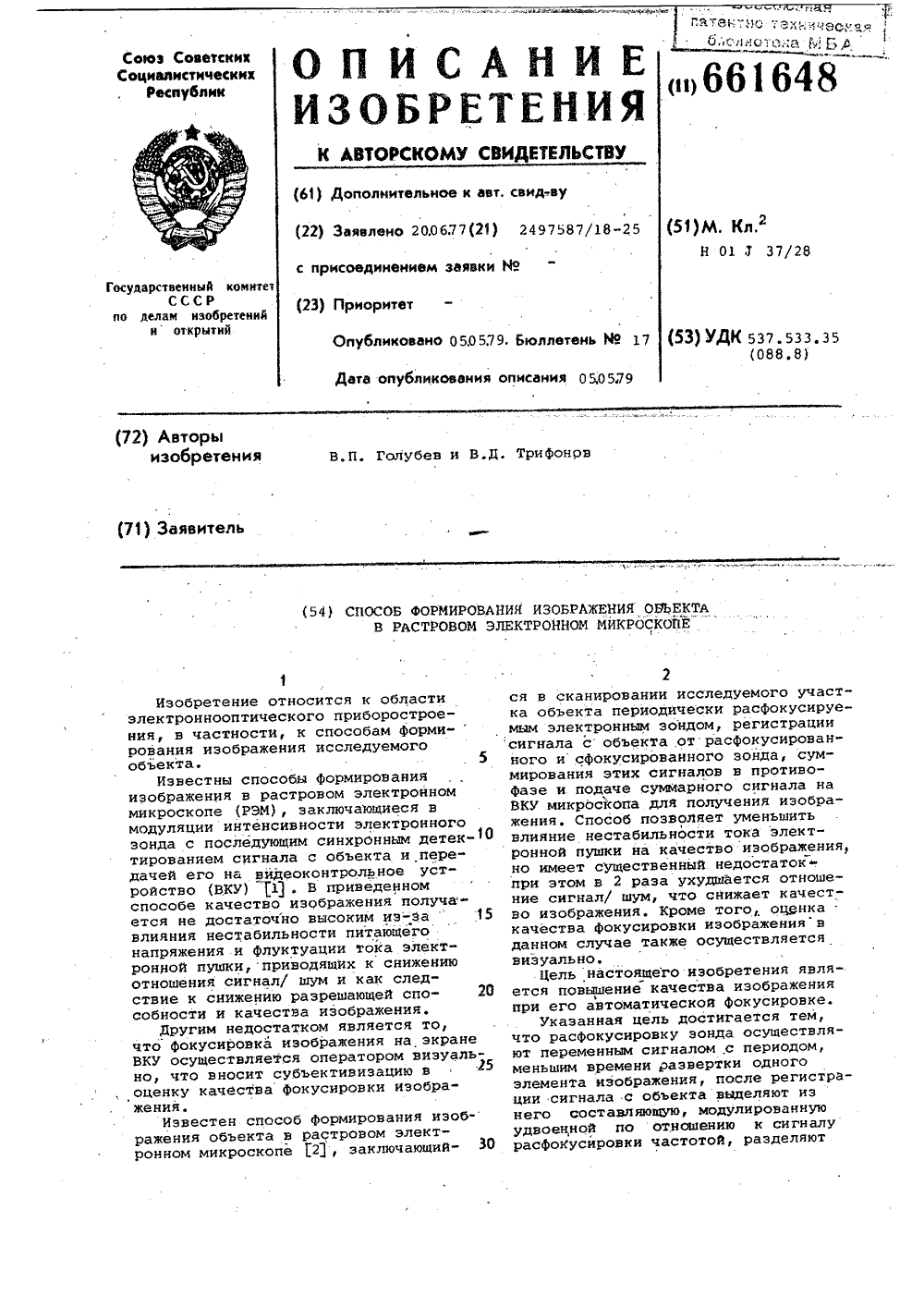

Метки: изображения, микроскопе, объекта, растровом, формирования, электронном

...после Фильтрации; е в . эпюра сигнала, полученного при суммировании сигнала, представленного наэпюре в с сигналом, представленным на эпюре д штрих-пунктирной линией.На фиг,З показан фронт импульсного сигнала ат какого-либо элемента поверхности объекта при сканировании его периодически расфокусируемым электронным зондом, где: Б - результирующий сигнал с объекта при воздействии,на него периодически расфокусируемым электронным зондом; Р сигнал с объекта при воздействии на него сфокусированным зондом; Ч сигнал с объекта при воздействии на него расфокусированного зонДа,Электронная пушка 1 имитирует пучок электронов, который формируется системой 2 в электронный зонд малого диаметра и фокусируется на поверхность объекта 3. Сканирование зонда...

Номер патента: 661651

Опубликовано: 05.05.1979

Авторы: Буханов, Гаврилкина, Нарайкина, Прикупец, Сарычев

МПК: H01J 61/18

Метки: излучения, имитаторов, лампа, металло-галогенная, солнечного

...тем,что в металло- галогенную лампудля имитатора солнечного излучениясодержащую горелку, наполненную парами металлов с добавками галогенидов олова, введен иодид цезия в количестве.,0,005-0,02 мг/см объемагорелки..ИСИ, исключает необходимость использования сложных в изготовлении идорогих оптических систем фильтрая ции излучения и теплоотвода, Засчет более полного использования5потока предлагаемой лампы в системеИСИ не менее чем в 1,5- 2 раза снижается установленная электрическаямощность лампы (в сравнении с сущет ствующими имитаторами с ксеноновымилампами) на единицу облучаемой пло 10 щади, Возможен более массовый выпускИМИ. Формула изобретения На чертеже приведен спектр лампы в сравнении со спектром солнца,П р и м е р . В...

Номер патента: 661652

Опубликовано: 05.05.1979

Авторы: Гайдуков, Константинов, Леонов, Сапрыкин

МПК: H01J 61/36

Метки: кварцевого, лампу, стекла, токоввод

...1,1 йической прочности, что для ряда 1,5 раза меньше, чем длинавклаприменений недопустимо. дыша 4.Целью изобретения является устра 15 В Этом случае Обеспечивается надежное укрепление лампы в наиболееуязвимых местах - местах стыка торнение указанных недостатков, т.е.цов вкладыша 4 с электродом 1 иуменьшение габаритов токбввода, уве"личение механической прочности и по" выводом 2,вышение надежности герметизации ламТаким образом; с точки зрения поЗля этого в известном токовводе: . , Вышения надежности герметизации ламном од , пы и уменьшения ее габаритов предлановую Фольгу, согйутую в виде незамв кварц ую У чающем молибде гаецый .токоввод приближается к изкнутого цилиндра вокруг цилйндрйчес-и иу у в виде незам- вестным ленточными Фольговым...

Номер патента: 662999

Опубликовано: 15.05.1979

Авторы: Кокина, Левитин

МПК: H01J 9/12

Метки: фотокатода

...инерционности источников щелочных металлов такой способ изготовления фотокатодов приводит к излишкам щелочного металла на поверхности фото- катода и к меньшей чувствительности по сравнению с оптимальной,Для устранения этого недостатка проводится отгонка паров щелочного металла из вакуумного прибора, содержащего фотокатод, которая позволяет удалять лишнее количество щелочного металла.Известен способ изготовления фотокатода путем нанесения слоев чистых нещелочных металлов с последующей активацией щелочным металлом, отгонкой излишков пав щелочного металла с контролем проссов активации и отгонки по фототоку када, освещаемого неразложениым светом662999 Составитель В. Коротких Редактор И, Шубина Техред. О. Луговая Корректор И. Муска Заказ...

Номер патента: 663000

Опубликовано: 15.05.1979

Авторы: Бондарук, Слюсарь

МПК: H01J 29/00

Метки: крепления, трубки, электроннолучевой

...и обрамже устройство для к учевой трубки, содер с отклоняющей катуш р с прокладкой, под корпусе, элементы ф конического упора и атором 2.:Ы 1 1 и САН ИЕ РЕТЕНИЯ 5.05,79, Бюллетень18ния описания 25.05,79 такан 2 ление 4 упор 6 экран 8 няя па- езавйсиенные с токи 10 м полоации 12 такан 2 такан 2663000 " 0 Формула изобретения 3вместе с отклоняющей катушкой 3 перемещается под действием пружин 16.Электроннолучевая трубка7 устанавливается между коническим упором 6 и обрамлением 4 и закрепляется винтами 18, Выдвижные мерные планки 19 укрепленыпо периметру внутри обрамления 4 на поворотных осях 20. Для фиксации мерных планок 19 предусмотрены пружины 21,Устройство для крепления электроннолучевой трубки работает следующим образом. Устанавливают...

Номер патента: 663001

Опубликовано: 15.05.1979

Авторы: Климовицкий, Кобыляков, Лялько, Пилянкевич

МПК: H01J 37/26

Метки: микроскоп, электронный

...линзы;В - коэффициент увеличения объективной линзы.Конструкция устройства поясняется чер " тежом, где показаны электронная пушка 1,конденсорный блок 2, растровые отклоняющие катушки 3, электронный луч 4, исследуемый объект 5, предметная плоскость 6 объективной линзы 7, объективная линза 7, промежуточная линза 8, плоскость 9 изображения промежуточной линзы, проекцион ф ная линза 10, флуоресцирующий экран 11, стабилизатор тока 12 промежуточной линзы, регулятор тока с функциональным преобразователем 13, генератор разверток 14.Коэффициенты увеличения промежуточ,ной А и электронной В линз рассчитываются известным образом для конкретных значений расстояний между предметной плоскостью объективной линзы и ее средней плоскостью а, между...

Номер патента: 663335

Опубликовано: 15.05.1979

Автор: Фрэнк

МПК: H01J 9/38

Метки: вакуумной, трубки, электроннолучевой

...из оболочки при посте пенном повькнении температуры до 300663335 4Дополнительная одновременная термообработка при высокой температуреочищает и обезгаживает детали внутренней арматуры н катода без разрушенияпокрытия последнего, исключая отложение удаляемых веществ на указанных 5 деталях, что приводит к увеличению,примерно на 8 тока эмиссии катода вготовых трубках н уменьшение количества бракаЭлектронно-лучевые трубки, изготов ленные данным сПособом, имеют повышенное качество изображения. В определенное время осуществляютпоследовательную термообработку деталей внутренней арматуры токами высокой частоты порядка 1,0-1,5 МГ и катода - подачей электрического токапорядка 1,1 А на подогреватель в течейие 15-,30 мин при 200-8 й)С,Затем...

Номер патента: 584661

Опубликовано: 25.05.1979

Авторы: Зыкова, Кучеренко

МПК: H01J 17/06

Метки: катод, полый, холодный

...конуса - 3,5-4,0На Фиг. 1 показан предлагаемый катод, общий вид; на Фиг. 2 - распределение тока на поверхности катода.Катод состоит из усеченного конуса 1, закрытого со стороны малого основания, и вспомогательного электрода 2, Последний предназначен для предохранения от попадания распыляемого материала на стеклянные поверхности трубки и может быть использован как для отбора тока при тренировке прибора на стенде, так и для предотвращения токовой перегрузки передней части катода. В последнем случае электрод 2 соединяется с катодом через внешнее балластное сопротивление.584 бб 1 И Ж ираж 922 Подписное аэ 288 б ЦЯИИ ПИ ал ППППатент , г.ужгород,ул.Проектная,Коническая форма полого катодаобеспечивает равномерное заполнениепоследнего плазмой...

Номер патента: 664237

Опубликовано: 25.05.1979

Авторы: Андреева, Митин, Рябинин

МПК: H01J 9/18

Метки: лампы, сеточного, узла, электронной

...2.Однако этот способ не обеспечивает термоустойчивости сеточного узла. При прогревах до 500-б 00 С, предусмотренных технологическим циклом изготбвления электронной лампы, происходит разрыв сеточной проволоки 0 нескольких местах илие зак епления в опо нбб 42 37 Формула изобретения фи ЯИИПИЗаказ 3010/50 Т ю юеюв а м йе е фщ й ивФилиал ППП ф Патент ,г.ужг 2 одпи ул .Проектная,4 3барабана желобкис закрепленными на них отрезками спирали и закрепляют Мх на внутренней поверхности опорного кольца.На фиг.1 изображен барабан с закрепленными желобками; на фиг.2 - сеточный узел с вкладышами и оправкой.опорные элементы в форме прямоугольных желобков 1 устанавливают на боковой поверхности барабана 2 с помощью вкладышей 3, Желобки во вре"Мя"установки...

Номер патента: 664238

Опубликовано: 25.05.1979

Авторы: Арш, Козлов, Кошелев, Мамушкина, Тарабанов, Хромой, Шуршаков

МПК: H01J 13/16

Метки: материал, мощных, разрядных, устройств, электродов

...этого компоненты материала для электродов берут в следующем соотношении, вес.Ъ:ГраФит 22-35Карбид кремния 40-50Свободныйкремний 25-2 В.Иатериал изготавливаюециального пористого граФи орый пропитывается жидким м в вакууме при 1850-1950 фС.Диапазон сбдержания компонентов в предложенном материале был установлен экспериментально путем сравнения электрической прочности материалов с различным содержанием карбида кремния, свободного кремния и графита. При этом было установлено, что электрическая прочность значительно изменяется при изменении процентного содержания компонентов, выходящими за,предЕлы 1,0. В материалах, имеющих состав, отличакарйся от предлагаемого, увеличиваются самопроизвольные пробои в 3-4 раза. Эти Факторы4Формула...

Номер патента: 664239

Опубликовано: 25.05.1979

Авторы: Концевой, Корнилов, Мирошникова, Пятышев

МПК: H01J 29/45

Метки: крепления, пластины, полупроводниковой, узел

...хорошую адгеэию всей металлизации. Яа слой. никеля напылен слой 4 меди толщиной 1-:2 для хорошей адгезии серебряного с Серебряные покрытия 5 и 6 кремние пластины и термокомпенсатора, полученные гальваническим способом, раство" ряются в припое 7 индий-серебро и образует прочный паяный шов на основе твердого раствора индий-серебро. Слой 8 меди обеспечивает адгезйю серебряного покрытия 6 к слою 9 никеля, нанесенному на кремниевый кольцеобразный термокомпенсатор 10.Термокомпенсатор изготовлен из кремния, внешний "диаметр его равен диаметру полупроводниковой пластины, а внутрейний диаметр равен внутрен664239 4Формула изобретения нему диаметру кольцевого основания;высота термокомпенсатора 0,2 см.Термокомпенсатор соединен с молибденовым...

Номер патента: 664240

Опубликовано: 25.05.1979

Автор: Дьяченко

МПК: H01J 29/64

Метки: линза, магнитная, увеличительная

...описываемаялинза.Магнитная линза состоит из 2 п постоянных дуговйх магнйтов 1; намагниченных в продольном направлении. Силовые линии магнитного поля 2 указаны стрелками. Приведено также распределение магйитного поля по радиусу (оси Х, У) . Такую линзу устанавливают на горловине электроннолучевой трубки (ЭЛТ). Силовые линии магнитного гюля линзы в сечении имеют Форму, доСтаточно близкую к концентрическим окружйостяй; а"изменение магнитного поля по любому-радиальному направленжю таково, что поле при переходе через ось системы меняет знак.Электронный луч, отклоненный отклоняющей катушкой ЭЛТ на некоторый угол с(, попадает в магнитное поле664240 формула изобретения Составитель В.Обуховибобес ТехРедЭ Чужик Корректор Н Сф щщфщЩЩщщ0 Тираж...

Номер патента: 664241

Опубликовано: 25.05.1979

Авторы: Земцов, Прибылов, Сабо, Телегин

МПК: H01J 29/76

Метки: магнитная, отклоняющая

...поля,необходимой для управления электронным лучом ЭЛТ.Для достижения поставленной целивнутренние диаметры тороидальныхучастков обмотки выполнены различными по величине, при этом величинавнутреннего диаметра тороидальногоучастка с меньшим диаметром соответствует диаметру горловинц ЭЛТ.На фиг,1 и 2 изображено предлагаемое устройство,МОС содержит кольцевой магнитопрвод 1 с внутренними полюсами 2 иобмотку 3 с тороидальными участками4, которые выполнены разного диаметра, причем тороидальный участок сменьшим диаметром соответствует диаметру горловины ЭЛТ 5.МОС работает следующим образом.При подаче напряжения разверткина обмотку 3 в полюсах 2 наводитсямагнитное поле, которое внутри, замыкаясь через зазоры между противолежащими полюсами,...
