H01J — Электрические газоразрядные и вакуумные электронные приборы и газоразрядные осветительные лампы

Номер патента: 366509

Опубликовано: 01.01.1973

Авторы: Кннах, Кривоше

МПК: H01J 29/48

Метки: прожектор, электронный

...а чертеже схематически представленпредлагаемый электронный прожектор,Электронный прожектор содержит катод 1;модулятор 2, диафрагма которого снабжена 10 щелью высотой /г и длиной 1; объектную диафрагму 3 первого анода; корректирующую диафрагму 4; апертурную диафрагму 5 первого анода; фокуснрующую диафрагму 6; экранирующую диафрагму 7 второго анода;15 корректирующую 8 и выходную диафрагму 9второго анода. При этом объектная, фокусирующая, а также корректирующие диафрагмы, имеющие косые щели, снабжены в рабочих зонах прорезями 10, высота которых рав на высоте /г модулятора, а глубина относительно края щелей электродов составляет величину: /г - ;1,5 /г.Устройство работает следующим образом.Поток электронов, эмиттируемых катодом 25 1 под...

Номер патента: 366510

Опубликовано: 01.01.1973

Авторы: Троицкий, Федоров, Юрченко

МПК: H01J 29/68

Метки: луча, трубки, электроннолучевой, юстировки

...магнитов, расположенных между электронным прожектором и фокусирующей системой трубки, об .ладают сравнительно низкой точностью юстировки из-за нетсомпенсируемых погрешностей элементов их конструкций, что не позволяет регулировать пространственную ориентацию магнитного поля юстировки относительно по . ложения луча ЭЛТ.Предлагаемое устройство для юстировки .луча ЭЛТ позволяет повысить точность юстировки, для чего в нем каждый из постоянных мапнитов, последовательно размещенных 2 вдоль оси луча, снабжен магнитным шунтом и расположен на единой с ним опоре; при этом магниты и соответствующие магнитные шунты механически связаны с приводом регулирования пространственной ориентации маг нитов и шунтов относительно положения луча ЭЛТ. ники...

Номер патента: 366512

Опубликовано: 01.01.1973

Авторы: Грачев, Коноваленко, Кулак, Лко, Турин

МПК: H01J 37/26

Метки: изображения, микроскопе, формирования, электронном

...расстоянии от средних плоскостей объективной линзы и вто рой щели короткофокусной конденсорной линзы, а размер щели полюсного наконечника длицнофокусной линзы совпадает с внутренним диаметром полюсного наконечника длинцофокусной линзы.20 В результате изменения конструкции кондецсорного блока достигается наименьшее сечение электронного пучка в плоскости объекта объективной линзы с диаметром менее 1 л 1 к и плотностью тока 3 асл-.25 На чертеже схематически представлен каскадный конденсорный блок предлагаемого устройства,Конденсорцый блок сокусную двухщелевую линз30 2 и 3. Первая коцденсорц366512 Предмет изобретения Составитель Т. ГорчаковаТехред Т, Курилко Корректоры: В, Петрова и Е, ДавыдкинаРедактор А, Батыгин Заказ 480/10 Изд. М 113...

Номер патента: 366513

Опубликовано: 01.01.1973

Авторы: Бедарев, Кекин, Сопиков

МПК: H01J 37/00

Метки: генератор, ионов, легких

...Здесь воздух ионизирует 10 15 Изобретение относится к электротехнике и может быть использовано для излучения ионов в целях профилактики заболеваний, а также для нейтрализации электрически заряженных аэрозольных частиц, возникающих в результате распыления, растворов красителей в лакокрасочной промышленности,Известны генераторы легких ионов, рабочая камера которых состоит из металлических передней и задней крышек, навинченных на люцитовую трубу.В раоочей камере такого генератора по центру расположе коронирующий электрод- игла, зафиксированный иглодержателем, Воздух ионизируют за счет коронирования острия с кромкой отверстия некоронирующего электрода. Сжатый воздух обтекает скобу установки коронирующего электрода и его острие и через...

Номер патента: 366514

Опубликовано: 01.01.1973

Автор: Авторы

МПК: G01L 21/30, H01J 41/02

Метки: газоразрядном, давления, приборе

...заряжается, и все напряжение внешнего источника выделяется на сопротивлении, так как внутреннее сопротивление газоразрядного промежутка не превышает десятков оль Напряжение между электродами 10 снижается почти до нуляионизация прекращается н наблюдается деионизация,или распад плазмы. Последующее уменьшение концентрации зарядов не приводит к увеличению падения напряжения на газоразрядном проме жутке, так как проводимость плазмы остаетсявыше проводимости внешней цепи. По мере дальнейшего распада плазмы убыль зарядов приводит к росту внутреннего сопротивления газоразрядного промежутка. Указанное сии 20 жение сопротивления после пробоя и повышение его после деионизации фиксируют по па.дению напряжения при известных амплитуде импульса и...

Номер патента: 366515

Опубликовано: 01.01.1973

Авторы: Бов, Саксаганский

МПК: H01J 41/20

Метки: магниторазрядное, откачное

...и магнитного полей значениях угла наклона вектора магнитной индукции к осям анодных ячеек,Целью изобретения явэффективности откачки вразличной ориентации.Для этого в предложенном устройстве ортогоцальные грани ячеек ацода выполнены разцовысокими, причем большая грань параллельна вектору магнитной индукции, а высота Й меньшей грани связана со стороной а ячейкц в плоскости, параллельной катоду, соотношением /г(а с 1 д тг, где тг - максимальныйугол наклона поля к продольной осц ячейки,Выполнение ортогоцальных граней ячеек5 анода разцовысокцмц позволяет сохранитьвнутри я .ейкц электронный сгусток, всегдаориентированный по вцешнему магнитномуполю прц больших углах наклона векторамагнитной индукции к продольцоц оси ячеекО анода, нежели это...

Номер патента: 367480

Опубликовано: 01.01.1973

Авторы: Прытков, Федоренко

МПК: H01J 9/22

Метки: газоразрядных, колбы, ламп, люминесцентного, нанесения, покрытия

...для подъема и опускания суспензии в олбе нагревательД К 621,385.002.54 (688,8)3Гнездо 3 так же вакуумно-плотно укрепляет верхний конец колбы 7. Вакуумно-плотное соединение верхнего конца трубки колбы с гнездом 3 позволяет создать разрежение в колбе 7 над суспензией с целью подъема ее и откачки паров, образующихся при сушке люминофора, Подвижное верхнее гнездо подается вниз пружиной 22, Для установки колбы необходимо верхнее гнездо отжать вверх, ввести колбу в нижнее гнездо 2 и опустить верхнее гнездо 3. Пружина 22 и резиновые прокладки 23 в обоих гнездах создают вакууино-плотное крепление колбы,Нагревательный элемент 24 представляет собой печь с инфракраеными лампами накаливания, окружающую колбу 7 со всех сторон, Печь может...

Номер патента: 367481

Опубликовано: 01.01.1973

Автор: Украинский

МПК: H01J 13/48

Метки: деионизации, процесса, ускорения

...тиристора 9 при спаде анодного тока вентиля на его управляющий электрод подается напряжение от вторичной обмотки трансформатора 6, Для ограничения тока управления в цепь управляющего перехода введено сопротивление 10. Диод 11 служит для защиты управляющего перехода от обратного напряжения.Параллельно вторичной обмотке трансформатора 6 подключена цепочка из двух встречно включенных стабилитронов 12 мсРкду катодом тиристора 9 и катодом вентиля .Цепь деионизации в устройстве образована тиристором 9 и вторичной обмоткой трансформатора тока 6, Ввод в цепь деионизации вторичной обмотки подмагниченного быстро насыщак 1 щегося трансформатора тока существенно повышает эффективность устройства, так как ток деиопизации поддерживается...

Номер патента: 367482

Опубликовано: 01.01.1973

Авторы: Будкер, Переводчиков, Потека

МПК: H01J 1/46, H01J 21/10

Метки: вентиль, высоковакуумный, электронный

...4, расположенный между катодом и системой ускоряющих электродов.В процессе работы вентиля (см. чертеж а) на дополнительный электрод д относительно катода задается высокий положительный потенциал, определяемый значением, необходимым для отбора нужной величины тока в соответствии с соотношением 3/2 и электрической прочностью промежутка катод - дополнительный электрод. На анод задается потенциал значительно более низкий, чем потенциал дополнительного электрода относительно катода. При этом падение напряжения на вентиле намного ниже напряжения отбора. Минимальный потенциал, который может быть задан на анод, определяется величиной разброса электронов в потоке по скоростям и условиями недопустимости образования перед анодом за счет...

Номер патента: 367483

Опубликовано: 01.01.1973

Авторы: Кутеев, Малюгин, Соминский

МПК: H01J 23/10

Метки: колебаниями

...поля, создаваемого в ооласти между катодом и анодом, При этом силовые линии магнитного 1 поля могут быть направлены как параллельно оси прибора, так и перпецдикулярно к цей.Предлагаемый способ срыва колебаний проверен в магнетронах 10 си-го диапазона с холодными платиновыми катодами, запускаемых импульсами СВЧ мощности через ферритовый циркулятор. Исследовались два возможных способа создания импульсного магнитного поля, необходимого для срыва колебаний: пропусканием тока вдоль катода и через вспомогательные спиральные электроды, вынесенные из пространства взаимодействия магнетрона. Импульсы тока, необходимые для срыва колебаний, создавались модулятором с формирующей линией. Срыв колебаний фиксировался по пропаданию анодного...

Номер патента: 367484

Опубликовано: 01.01.1973

Авторы: Бов, Саксаганский

МПК: H01J 41/20

Метки: магниторазрядное, откачное

...ячеек.Цель изобретения - повышение эффности откачки в магнитных полях разориентации.Цель достигается тем, что в предтагаоткачном устройстве стороны а, а, Йанода связаны соотношениемб=.а зесз+й ф,- ребро грани ячейки, елвектору магнитного по а - ребро ортогональной грани;р - угол наклона вектора поля к продольной оси ячейки.Это означает, что анодные ячейки выполнены в плоскости, перпендикулярной к вектору индукции магнитного поля, приблизительно квадратными (прозрачными для силовых линий магнитного поля); форма ячейки в плоскости, перпендикулярной к оси, прямоугольная, что обеспечивает возможность использования магниторазрядного устройства в качестве эффективной встроенной системы откачки в установках с собственным магнитным полем при...

Номер патента: 367485

Опубликовано: 01.01.1973

Авторы: Басов, Онд, Сысун

МПК: H01J 61/90

...из того же материала, что и стержни или трубки, например из кварцевого стекла.Стержени или трубки предназначены для увеличения диэлектрической поверхности, окружающей разрясную камеру, на которую распределяются тепловые и механические нагрузки при работе лампы. В ножках б разрядной колбы смонтированы одинаковые по конструкции электродные узлы, каждый из которых содержит электрод 7 из торированного вольфрама, запрессованный в полый держатель 8 из ковара, который снабжен выступом для закрепления кольца 4 или б.Кольца также окружают рабочие электроды, упрочняя приэлектродные участки колбы и предохраняя их от воздействия высоких температур, возникающих за отраженными от электродов ударными волнами в результате торможения потоков...

Номер патента: 367486

Опубликовано: 01.01.1973

Авторы: Басов, Ролдугин, Сысун

МПК: H01J 61/90

Метки: 367486

...имеет две одинаковых по конструкции разоядпых камеры 1 и 2, выполненных из цилиндрических трубок, согнутых в форме разомкнутого тора. Камеры соединены между собой четырьмя оптически прозрачными трубами 3, размещенными одна от другой па расстоянии, не превышающем их внутреннего диаметра, например 8 - 1 О м,ч.Увеличение расстояния между оптически прозрачными труоами, соединяющими разрядные камеры, приводит к уменьшению предельных энергий разряда, так как стенки разрядных камер со стороны присоединения трубок (противоположные стенкам, прилегающим к обратным гокопроводам) в процессе эксплуатации подвержены интенсивному воздействию плазменных потоков, ускоряемых магнитным полем обратных токопроводов, выполненных в виде металлических шин 4 и...

Номер патента: 367487

Опубликовано: 01.01.1973

Авторы: Бажов, Пальшин

МПК: H01J 65/06

Метки: газоразрядный, излучения, источник, резонансного

...веществом. Окно 4 снабжено световым экраном 7.Камера 1 представляет собой обычную высокочастот ную, безэлектродную спектральнуюРедактор В. Левятов Заказ 659/О Изд.156 Тираж 780 ПодписноеЦНИИПИ Комитета по делам пзобретеш.й и открытий при Совете Министров СССРМосква, Ж, Раушская наб., д. 4/5 Типография, пр. Сапунова, 2,пампу с парами какого-либо элемента. Камера 3, отделенная перегородкой от камеры 1, служит для получения атомного пара того же элемента, что и в камере 1,При помещении камеры 1 в контур высокочастотного генератора в ней возникает кольцевой разряд. Получая энергию высокочастотного разряда, атомы элемента, помещенного в камеру 1, возбуждаются и излучают световую энергию на частотах данного элемента. Камера 3,...

Номер патента: 367624

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: H01J 31/20

Метки: 367624

...на эране,1-1 а фиг. 6 показана другая модификация конструкции электронного канального умно- жителя. Пластина умножителя выполнена с каналами 27, изолированными друг от друга стенками 28, На пластине имеется также металлический слой 29, изолирующий слой 30 н решетка взаимно изолирсванных параллельных полосочек 31, Другая система параллельных полосок 32 с шагом примерно в три раза большим расположена на этой же стороне пластины. Две системы полосок взаимно изолированы слоем 33, который аналогичен слою 30. С выходной стороны умножителя 34 нанесен проводящий слой 35.Усилениенального типа определяется разностью по 5 10 15 20 гз 30 35 40 45 ьо 55 60 65 тепциалов между электродами с противоположных сторон умножителя. Поэтому, когда полоски...

Номер патента: 367803

Опубликовано: 01.01.1973

Авторы: Андросов, Богомолов, Васильева, Котл, Поль, Фадеева, Широкшин

МПК: H01J 9/22

Метки: яна

...ентного эк ана для цветных НЕСЦЕНТНОГО ЭКРАНАЕСКОПА20 25 30 35 40 формирование структур биндера на подложкепозволяет увеличить удельную нагрузку люминофора па экране и тем самым существенно повысить яркость свечения экрана,На фиг. 1 и 2 показан способ изготовлениялюминесцентного экрана.На очищенную стеклянную подложку 1 экрана (фиг, 1, а) наносят слой 2 светочувствительного биндера (фиг, 1, б). После просушивания его экспонируют через теневую маску 3(фиг. 1, в) и проявляют, в результате чего наповерхности подложки образуется требуемаяструктура биндера 4 (фиг, 1, г). Открытыеучастки стекла 5 предназначены для нанесения на них последующих структур. На высушенную поверхность подложки с полученнойструктурой наносят основной слой б...

Номер патента: 367804

Опубликовано: 01.01.1973

Авторы: Климовицкий, Лко, Пелещук

МПК: H01J 37/26

Метки: объектов, столик

...эталонами при исследовании серии объектов и т. п.Известны столики объектов, которые состоят из каретки, объектодержателей, кассеты для хранения объектодержателей и механизма установки держателя объекта.Недостатком подобных устройств является необходимость перестройки прибора при смене объекта. Кроме того, установка и смена объекта происходит с помощью нескольких органов управления: рукоятки механизма установки и смены объекта и рукоятки поворота кассеты с держателями объектов,Цель изобретения - повышение оперативности работы прибора путем применения одной рукоятки для управления столиком объектов без нарушения вакуума в колонне электронно-оптического прибора и без изменения режима его работы, а также упрощение конструкции и удешевление...

Номер патента: 368564

Опубликовано: 01.01.1973

МПК: G01T 1/142, H01J 47/02, H01J 49/00 ...

Метки: библкютенл

...2, гальванические элементы высоковольтного электрода 8, ионный фильтр 4, регистрирующее устройство 5. Е 6 (ьф - а) 1 и б/и К х) , (1)Хя, 2 х+ (бф - а)1 и б/а (х) - распределение предельных подвижностей ионов вдоль собирающих электродов, набранных пзизолированных друг от друга цот корпуса колец;х - текущая координата вдоль собирающих электродов, начиная отвходного электрода;0 - скорость потока воздуха;1 т - внутренний радиус внешнегоэлектрода;а - вцешний радиус центрэлектрода;Хес - суммарный потенциал гаческих элементов.368564 Составитель Ю. НагорныхТехред Т. Курилко Корректоры; С. Сатагуловаи Е Талалаева Редактор Т. Орловская Заказ 622/10 Изд. Ма 172 Тираж 755 ПодписноеЦНИИПИ Комитета по делам изобретений и открытий при Совете...

Номер патента: 368669

Опубликовано: 01.01.1973

Автор: Тютиков

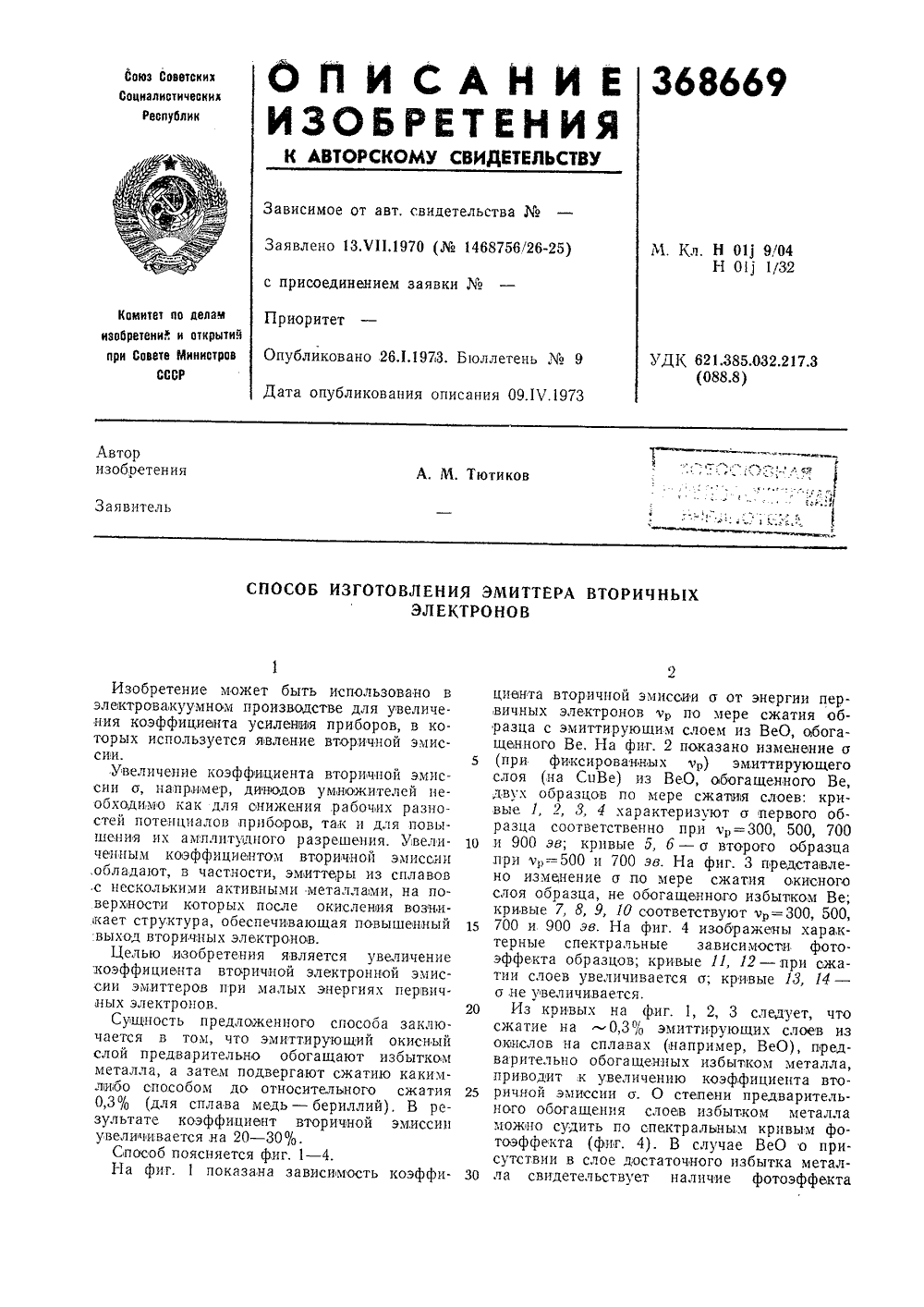

МПК: H01J 1/32, H01J 9/04

Метки: вторичных, электронов, эмиттера

...ВеО о присутствии в слое достаточного избытка метал ла свидетельствует наличие фотоэффекта3при йу)3,4 эв (кривые 11, 12), Если фото- эффект отсутствует, то о при сжатии лишь уменьшается. При изготовлении эмиттеров из сплавов обогащение эмиттирующих слоев металлом может быть достигнуто прогревом их в вакууме при Т)450 С. Слой окисла на сплаве может быть получены избирательным окислением соответствующих сплавов, например, Ве на СцВе, МдО на АдМд, А 1 Мд.Сжатие эмиттирующего слоя в приборах (например, умножителях) может быть выполнено различными способами. Например, эмиттер изготавливается вначале плоским например, путем окисления бериллиевой бронзы), а затем изгибается по форме корытообразного динода со стрелой прогиба в радиусной части...

Номер патента: 368670

Опубликовано: 01.01.1973

Авторы: Красильников, Пат

МПК: H01J 9/42

Метки: активности, катода, лампах, оценки, прямонакальных, электронных, эмиссионной

...тогда, когда около катода при определенной амплитуде катода для данного экземпляра испытуемой лампы начинает образовываться электронное облако (пространственный заряд) .По вольтметру, включенному в цепь накала до контакта, осуществляющего коммутацию тока накала испь:туемой лампы, отсчитывают напряжение накала, соответствующее появлению броска тока эмиссии, т. е. появлению пространственного заряда у катода. Для более точной оценки эмиссионной способности катода при этом напряжении накала замеряют ток накала и определяют мощность, подаваемую на накал испытуемой лампы, Замеренное предлагаемым способом напряжение накала (или мощность) соответствует точке перегиба эмиссионной характеристики, т. е. точке перехода из области тока насыщения в...

Номер патента: 368671

Опубликовано: 01.01.1973

Авторы: Густышев, Провалин, Робертович

МПК: H01J 9/48

Метки: e45ji, i••, арматуры, приемно-усилительных, радиолампbcegokjshшгуг5г, сборки

...фиксатором 6. Шестерня 7, сопрягающаяся с рейкой 8, перемещающейся в пазу корпуса 2, обеспечивает поворот стержня вокруг своей оси. Для предотвращения осевого смещения на стержне крепится установочное кольцо 9. Стержень имеет центральное отверстие, в которое вставлен выталкиватель 10, предназначенный для съема собранной арматуры.Блоки арматуры на трех позициях карусели вручную устанавливают в многозубую вилку 4. Привариваемые к блоку воротники и трубка подаются на соответствующую позицию сборки автоматически,при помощи вибрационных бункеров. При,подходе монтажной оправки к позиции, где должна быть установлена одна из деталей, стержень 3 с закрепленным в его вилке блоком поворачивается в положение, обеспечивающее взаимную ориентацию...

Номер патента: 368672

Опубликовано: 01.01.1973

Авторы: Быков, Каменецкий, Козлов, Николаев, Петров, Радченко, Рубаненко, Смирнова, Черный, Ячевский

МПК: H01J 19/38

Метки: плоских, рамочных, сеток, электронных

...обеспечивается необходимый для эксплуатации натяг витков и эффективность управления электронным потоком и одновременно (что во многих случаях является определяющим) жесткость, формоустойчивость и равнопрочность системы.5 На чертеже показана предложенная система сеток.Система сеток состоит из управляющей сетки 1, перемычки 2 и витки 3 которой расположены на стороне стоек 4, противоположной 10 поверхности катода 5, и экранной сетки б, перемычки 7 и витки 8 которой закреплены на разных сторонах стоек 9, причем витки управляющей и экранной сеток обращены навстречу друг к другу, Толщина перемычки экран пой сетки должна составлять 1 - 1,8 толщиныперемычки управляющей сетки. Такая система сеток обеспечивает малые межэлектродные расстояния при...

Номер патента: 368673

Опубликовано: 01.01.1973

Авторы: Киселев, Мельников, Назаров, Пасманник

МПК: H01J 25/10

Метки: клистрон, усилительный

...щелевой волноводный вывод энергии), также не позволяют достичь величины нагруженной добротности Я=10 - :15, необходимой для получения полосы пропускания выходной системы, равной 7 - 10% и больше.Цель изобретения - расширение полосы пропускания усилительного клистрона. Цель достигается за счет того, что в клистроне в качестве выходного используется многозазорный резонатор, средняя пролетная труба которого выполнена таким образом, что расстояние между, поперечными осями прилегающих к,ней зазоров в два раза меньше или больше расстояний между поперечными осями одного из средних и смежного крайнего зазоров. Рабочий вид колебаний резонатора выбран таким, чтобы обеспечить сдвиг по фазе между напряжениями на зазорах, разделенных большей...

Номер патента: 368674

Опубликовано: 01.01.1973

Авторы: Комаров, Реута, Савельева

МПК: H01J 27/00

Метки: ионов, селектор

...пропускают ионы,находящиеся в определенном слое и обладающие определенной подвижностью,Работает селектор следующим образом.В момент поступления на вход селекторасгустка ионов на кольца 2 от формирователя 3 подается бегущая волна потенциалов р, например, в виде изображенного на фиг. 2 для фиксированного момента времени распределения ср по кольцам с номерами Л (верхняя часть) и соответствующего ему распределения напряженности электрического поля Е (нижняя часть), В этом распределении максимальная амплитуда напряженности поля ЗО Ез(Ез), созданная первой полуволной элект,о+ и омин - )Е,и - Оофмин -Еа и - оо Еа и - оо Еа 1 1 1 1 1111 1 1 9 и рических потенциалов, меньше максимальной амплитуды напряженности поля Е,(Е), созданной второй...

Номер патента: 368675

Опубликовано: 01.01.1973

Автор: Любчик

МПК: H01J 29/48

Метки: систем, электронно-оптических, юстировки

...линза) на внешний электрод дополнительно подают потенциал, образующий с потенциалами соседних элементов, расположенных вдоль заданной оси, разность того же знака, что и юстировочный потенциал внутренних электродов.,Преимущества способа заключаются в увеличении точности юстировки и расширении класса юстируемых мультипольных линз.При предложенном режиме питния мультипольная линза создает поля, состоящие из осесимметричных полей и мультипольных полей с удвоенным числом плоскостей симметрии по сравнению с обычным питанием мультипольной линзы. Для мультипольных линз с четырьмя (квадруполь) и более равномерно расположенными вокруг продольной оси и на равном расстоянии от нее электродами или полюсами возникающие поля с удвоенным...

Номер патента: 368676

Опубликовано: 01.01.1973

Автор: Артемов

МПК: H01J 37/26

Метки: всесоюзная

...наклонения. При этом магнитное5 поле Земли оказывает фокусирующее действие на зондирующий пучок в дрейфовом пространстве, поскольку он движется вдоль магнитного поля Земли.Изобретение позволяет отказаться от гроо моздких катушек Гельмгольца и источнокаих питания, что упрощает прибор,На чертеже изображен электроноградифракционная камера которого расположепредложенным способом.5 Электронограф содержит электроннуюпушку 1, экран 2, селектирующие сетки 3,дифракционную камеру 4, исследуемый образец 5, смотровое окно б,Электронная пушка 1, расположснная с0 обратной стороны экрана 2, находящаяся в368676 Предмет изобретенкя Корректоры: Е, Михеева и А. Степанова Составитель Г, Горчакова Заказ 614/11 Изд. Мо 181 Тираж 780 Подписное ЦНИИПИ...

Номер патента: 368776

Опубликовано: 01.01.1973

Автор: Иностранец

МПК: G08B 17/12, H01J 47/02

Метки: «вижифо», »(франция

...электрода 2 в иде 10 стержня, расположенного по оп цилиндра,источника излучения 3, укрепленного на внутренней стенке цилиндрического электрода и испускающего альфа-излучение, и коллектора ионов 4. 11 оследнпй соединен с центральным 15 электродом 2 и представляет собой диск, расположенный перпендикулярно этому элет.троду и напротив источника д излучения. Диск может быть проводником, например, О цз никелированного железного листа ц иметьпотенциал центрального электрода 2, Диск Мое быть пфактц 1 сскц пзолтттором, тогда он обеспечивает поверхностное собирание ионов цз паров под действием модулцрующего поля. Диаметр диска немного меньше диаметра цилиндрического электрода, поэтому диск быстро захватывает ионы другого знака, чем у...

Номер патента: 369645

Опубликовано: 01.01.1973

Авторы: Авторы, Воробьев, Жигуленков, Короткий, Кузьмин, Хольм

МПК: H01J 9/18

Метки: пакетов, радиоламп, сборки

...фиг. 1 изображено предлагаемое устро 10 ство, продольный разрез; на фиг, 2 - то ж,вид в плане; на фиг. 3 - разрез пакета радиолампы с центрирующими пластинами придосылании верхней слюды; на фиг. 4 - видсверху па центрирующие пластины с ориентированными электродами; на фнг, 5 - траверза сетки в центрирующпх пластинах известного устройства;а фнг. 6 - траверза сетки вцентрирующих пластинах предлагаемого устройства.0 Устройство для сборки пакетов радиолампсостоит пз корпуса 1, содержащего направляющие 2 для сборочных гнезд 3, транспортируемых с позиции на позицию цепью 4, двух ползунов 5 и б, перемсщающпхся навстречу друг5 другу в направлении, перпендикулярном дви.жению цепи, и досылателя 7. Ползуны 5 и бсводятся с помощью пружин 8, а...

Номер патента: 369646

Опубликовано: 01.01.1973

Авторы: Бессчетнов, Гуськова

МПК: F16K 17/42, H01J 13/30

Метки: предохранительное, форвакуумной

...устройства к куумной магистрали.стройство состоит издвух электроразрядных датчиков 1 (чувствительных элементов), представляющих собойдва металлических электрода (для одного5 датчика) с разрядным промежутком; эжекторных устройств, состоящих из сопел 2 и 3,камер накопления 4, быстродействующегоклапана 5, схемы электропитания и автоматического управления быстродействующим клаО паном.Предохранительное устройство работаетследующим образом,В случае аварийного прорыва атмосферысо стороны патрубка 6 (или 7 - безразлично)5 воздушный поток в первую очередь достигаетэлектроразрядного датчика 1, что мгновенновызывает появление импульса разрядноготока, который приводит к отпиранию тпрпстора 8, вследствие чего разрядом конденсатора0 9...

Номер патента: 369647

Опубликовано: 01.01.1973

Автор: Герасимук

МПК: H01J 29/70

Метки: отклоняющей, секционированной, системы

...13, магнитопровода 14 и корпуса 15. Кроме того, на фиг. 4 показана технологическаявтулка 16,Намотку секционированных катушек откло.няющей системы производят следующим образомм.На корпус 1 оправы винтами 9 крепят первый сектор 3, В зазор между корпусом 1 исектором 3 наматывают первую секцию катушки, проклеивая витки каким-либо клеем(например БФ). После намотки первой секции катушки сектор 3 снимают с корпуса 1, авместо него устанавливают сектор 4, В образовавшийся зазор 52 между сектором 4 и вторым уступом производят намотку второй секции катушки 10. После намотки второй секции катушки снимают сектор 4 и на его местоустанавливают сектор б, а в образовавшийсязазор между сектором 6 и третьим уступомкорпуса 1 производят намотку...
