Номер патента: 1121719

Опубликовано: 30.10.1984

Авторы: Глушанок, Кириенко, Кузьмин

МПК: H01J 35/10

Метки: анод, вращающийся, рентгеновской, трубки

...сообща О ется с каналами 5 и 6 подвода и отвода теплоносителя, а также через кольцевой зазор 10 - с второй полостью 9, к которой примыкает большая часть рабочей поверхности анода с фокусной дорожкой 2. Полости 8 и 9 могут сообщаться друг с другом и посредством отверстий в перегородке 7, распределенных по кольцевой зоне, расположенной рядом с рабочей поверхностью камеры 1 анода, Перегородка 7 должна быть установлена наклонно к оси вращения анода.В показанном на Фиг.2 варианте 35 перегородка 7 жестко связана с трубкой 4 в полом валу 3.В показанном на фиг.3 варианте перегородка выполнена двойной и также жестко связана с трубкой 4. 40 При этом первая полость 8 сформирована самой двойной перегородкой 7.В этом варианте целесообразно установить...

Номер патента: 1121720

Опубликовано: 30.10.1984

Авторы: Волохов, Королев, Самородова

МПК: H01J 61/42

Метки: лампа, люминесцентная

...низкое качествоисследовательских работ.Цель изобретения - снижение затрат и повьппение качества исследовательских работ. 45Указанная цель достигается тем, что люминесцентная лампа, предназначенная для исследования физических явлений на катоде и в прикатодной области, содержащая заполненную парами ртути и инертным газом колбу с заваренными на ее противоположных концах ножками с термоэмиссионными катодами и люминофорное покрытие, нанесенное на внутреннюю поверхность 55 колбы эа исключением прикатодных областей, снабжена защитной трубкой с люминофорным покрытием на ее внутренней поверхности, установленной внутри колбы с возможностью перемещения, длина которой равна удвоенной длине ножки, а колба выполнена с внутренним фиксирующим...

Номер патента: 1122240

Опубликовано: 30.10.1984

Авторы: Джавдат, Уолтер

МПК: H01J 29/82, H01J 9/18

Метки: сборки, трубки, электронно-лучевой

...опус.кания ЭОС с пружинными распоркамив горловину трубки и закрепления назаданнок глубине при герметизациигорловины, перед опусканием ЭОС навнутреннюю поверхность горловины навсей длине контакта с пружинными распорками наносят пленку водного раствора поливинилового спирта, а послезакрепления ЭОС горловину трубки нагревают на воздухе до 335-400 С иполного испарения пленки .Нанесение пленки может быть произведено путем погружения горловинытрубки в водный раствор поливинилового спирта с концентрацией О, 1 -1,0 мас.Ж и последующей сушки .Сборку ЭЛТ в соответствии с данным способом осуществляют следующимобразом,На внутренней поверхности лицевойпанели изготавливается люминофорный экран, например, для ЭЛТ цветного изображения методом...

Номер патента: 886660

Опубликовано: 07.11.1984

Авторы: Виноградов, Воронцов, Демин

МПК: H01J 47/02

Метки: облучения, поле, пучка, ускоренных, электронов, энергии

...нормирования сигнала первой пластины.Недостатком этого устройства является низкая точность измерения распределения средней по спектру энергии.и плотности потока в поле облу-, чения.Целью изобретения является повышение точности измерения распределения средней по спектру энергии и .плотности тока в поле облучения. Поставленная цель достигается тем, что в предложенном устройстве для измерения энергии пучка ускоренных электронов в поле облучения, содержащем два металлических изолировавных друг от друга электрода, установленных последовательно по ходу пучка, электроды расположены в вакууме на расстоянии друг от друга в плоскости, перпендикулярной направлению распространения пучка частиц, Каждый электрод окружен экранной сеткой, имеющей...

Номер патента: 1067975

Опубликовано: 07.11.1984

Авторы: Ветохин, Резников

МПК: H01J 31/00

Метки: компенсации, неравномерности, передающего, телевизионного, устройства, чувствительности

...ТПУ по полю фотокатодаТПТ.Недостатком известного способаявляются вносимые при компенсациинеравномерности чувствительностиТПУ нелинейные искажения передаваемого иэображения, которые возникаютиз-за изменения масштаба переносаэлектроннооптического изображенияпри неравномерной скорости считывания.Участки, считываемые по мишенибыстрее, сжимаются, а участки, считываемые медленнее, растягиваются.Последующее восстановление масштабаприводит к существенному усложнниютелевизионной системы.Целью изобретения является снижение нелинейных искажений.Цель достигается тем, что в способе компенсации неравномерностичувствительности телевизионного передающего устройства, состоящемв создании равномерной засветки фотокатода телевизионной передающейтрубки,...

Номер патента: 1123068

Опубликовано: 07.11.1984

Авторы: Андрущенко, Артюхин, Валуев, Горшков, Давыдов, Дубовской, Жирнов, Жутяев, Мишкинис, Павлов, Траскевич, Шайдуров, Щукин

МПК: H01J 35/10

Метки: анод, вращающийся, рентгеновской, трубки

...с одним нанесенным нанее слоем иэ тугоплавкого металлаилк сплава, углубления в графитовойподложке, выполненные в виде двухкольцевых канавок, пересекающих слойиз тугоплавкого материала 14 .Нецостатком известного технического решения является то, что воспринимающий нагрузки. участок нанесенного слоя может отслаиваться от под- ф.ложки под действием тепловых нагру-Цель изобретение - повышение срока службы без усложнения технологииизготовления. Ы Поставленная цель достигается. тем, что во вращающемся аноде рентгеновской трубки, содержащем графитовую подложку с углублениями к нанесенным йа нее по крайшей мере одним слоем из тугоплавкого металла клк сплава, углубления выполнены в виде распределенной по поверхности системы глухих отверстий,...

Номер патента: 950084

Опубликовано: 23.11.1984

Авторы: Васин, Козловский, Цыбин, Шиканов

МПК: H01J 17/46

Метки: лазерный, разрядник

...передним фронтом) или другими приборами, в част. ности генераторами нейтронов или гаммакваитов, т,е. ограничивает область и удобство применения в малогабаритных импульсных системах. Целью изобретения является. повышение эффективности за счет обеспечения возмож. ности многократного использования инициируО ющего лазерного излучения.Указанная цель достигается тем, что в лазерном разряднике, содержащем герметичный корпус с входным оптическим окном, изо. лятор, анод и катод, корпус снабжен выход. 45 ным оптическим окном, изолятор, анод и катод выполнены в виде соосных трассе лазерного луча колец, внутренние диаметры которых удовлетворяют условию с 1 э 3 где 3, д 3- внутренние диаметры изо. 5 О лятора, анода и катода, а катод расположен со...

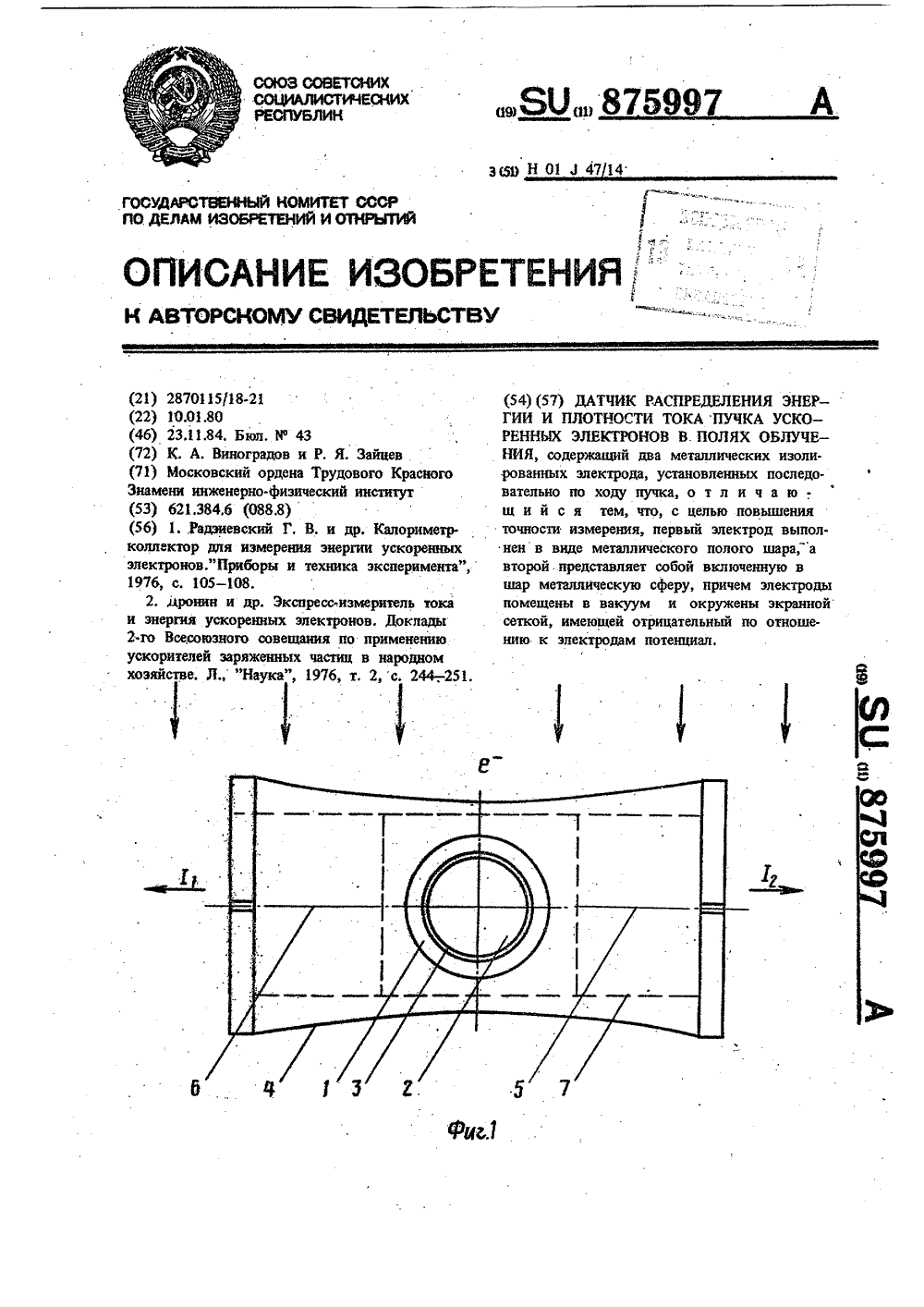

Номер патента: 875997

Опубликовано: 23.11.1984

Авторы: Виноградов, Зайцев

МПК: H01J 47/14

Метки: датчик, облучения, плотности, полях, пучка, распределения, ускоренных, электронов, энергии

...отрицательный. но отношению, к электродам потенциал.На фиг. 1 показана схема ратника; на фиг, 2 - зависимость коэффициентов поглощения электронов в сфере и суммарного коэффициента от энергии.50Электрод 1 отделен от электрода 2 тотьким слоем изолятора 3. Датчик помещен внутри цилиндрического отпаянното вакуум. ного объема, образованного тонкой титановой фольгой 4,в котором он подвешен на ме 55 таллических растяжках-проводниках 5 и 6, прикрепленных соответственно к сферическому электроду и шаровому слою. Датчик ок. 97 2 ружен экранной сеткой 7. с коэффициентомпрозрачности, близким к единице,Измерение распределения энергии и плотности тока производят перемещая мониторпо полю облучения, Прн этом поток реляти.вистских электродов...

Номер патента: 713383

Опубликовано: 23.11.1984

Авторы: Васин, Вергун, Козловский, Овсянников, Цыбин, Шиканов

МПК: H01J 17/46

Метки: вакуумный, разрядник

...коммутаторепроизводится с помощью излучения лазера,чем достигается большая стабильность срабатывания. Однако такой коммутатор имеетбольшее время развития разряда, включая значительное время нарастания тока, из-за неразвития поверхности поджига, и большее времязапаздывания разряда относительно подммгаю.щего импульса, так как конфигурация электродов не позволяет уменьшить межэлектрод.ный зазор при фиксированном рааочем напряжении. Помимо этого, проводимость плазмытакого разрядника колеблется от импульса кимпульсу, так как меняется рассточние отместа появления лазерного пятна до противоположного электрода,3383 2ческая пластина с конической полостью, уста.новленная соосно с трассой лазерного луча.Такая конструкция, обеспечивающая...

Номер патента: 1127019

Опубликовано: 30.11.1984

Автор: Дмитрук

МПК: H01J 5/02

Метки: быстродействующего, вакуумного, затвора, механизм, спусковой

...С защелкой 1 шарнирно связанапервая сережка 7, которая в своюочередь шарнирно связана с второйсережкой 8. Последняя шарнирно прикреплена к второй стойке корпуса 9,которая установлена в корпусе 3. Вилка тяги 10, . скрепленная с тягой 11,шарнирно соединена с сережками 7 и 8в месте их соединения между собой.В торец тяги 11 для закрепления наней якоря 2 ввертывается торцовыйвинт-толкатель 12. Пружина 13 кручения и пружина 14 сжатия предназначаются для возвращения защелки 1,выполненной в виде рычага, подпружиненного пружиной 13, и якоря 2 висходное положение после взведениярабочей пружины 15 затвора вместес тарелью 6 при открывании затвора,Штифты 16 предназначены для шарнирных соединений деталей устройствамежду собой. Направляющая...

Номер патента: 1127020

Опубликовано: 30.11.1984

Авторы: Бернштейн, Гелемеева, Егоров, Иофис, Пароль, Розинский, Савченков, Соловейчик

МПК: H01J 9/04

Метки: активировки, оксидного, прибора, термокатода, электровакуумного

...напряжение снижает приподдержании уровня тока постоянным,а после стабилизации анодного напря"3 фжения прибор выдерживают в этом режиме 15-20 мин.Режимы активировки выбраны исхоцяиз требований обеспечить получениестабильного тока эмиссии катода безего нагрева до температур, превышающих рабочую, и оптимального временипроведения процесса.Чтобы получить уровень тока, достаточньй для активирования (еще при"неактивном" катоде), напряжение ускоряющего электрода должно в 1,21,5 раза превысить номинальное значение, что установлено Экспериментально,Увеличение анодного напряжения начала процесса активировки более 15номинального напряжения приводит кпоявлению возможности отравления катода.При скорости подъема анодного напряжения менее 0,01...

Номер патента: 1127021

Опубликовано: 30.11.1984

Авторы: Агабабян, Азоян, Ашурков, Гаврилкина, Гусейнов, Зусман, Прикупец

МПК: H01J 9/395

Метки: лампы, металлогалогенной, ртутно-галлиевой

...400-420 нм, целевом для данных ламп.Цель изобретения - увеличение выхода годных и повышение производительности ртутно-галлиевых металлогалогенных ламп.Поставленная цель достигается тем, что согласно способу изготовления ртутно-галлиевой металлогалогенной лампы, включающем раздельное введение ртути, йодида свинца и излучающего металла, излучающий металл вводят в виде железогаллиевого сплава, содержащего 25+0,5 ат. Е железа, с удельной дозировкой 0,02-0,1 мг/см а йодид свинца вводят в количес.ве, равном или меньшем стехиометрическому.Железогаллиевый сплав на воздухе стабилен, имеет температуру плавлеОния820 С. Столь резкое увеличение температуры плавления (почти нао800 С) получено за счет использования особой структуры (фаза Са Ге)....

Номер патента: 1127022

Опубликовано: 30.11.1984

Авторы: Сербинов, Хромой, Яшкова

МПК: H01J 13/00

Метки: анодно-сеточный, вентиля, ртутного, узел

...разрядного токаи упрощение системы охлажцения, атакже повышение электропрочности промежутка.указанная цель достигается тем,что в анодно-сеточном узле ртутноговентиля, содержащем корпус,.последовательно расположенные в нем анод,промежуточные электроды, укрепленныена экранах, а также трубчатый охладитель, системы ввода и вывода хладагента, промежуточные электроды вынолнены в виде дисков с параллельными щелями, ширина которых выбрана изсоотношения1 с -Й с 2,5,н.Ь,где Н - толщина переюяекН - ширина щели,а трубчатый охладитель охватываетснаружи нижнюю часть экранов на уровне промежуточных электродов. Кроме того, между анодом н промежуточными электродами может быть укреплен разделительный экран,. имеющий отверстие в нижней части, диаметр...

Номер патента: 1127023

Опубликовано: 30.11.1984

Авторы: Васичев, Гайдукова

МПК: H01J 37/147

Метки: литографии, лучевой, устройства, фокусирующе-отклоняющая, электронно

...фокусирующей линзы,ускоряющее напряжение=0,45-0,55При этом коэффициент пропорциональности 1 зависит от соотношениягеометрических параметров линзы, определяющих распределение индукции фокусирующего поля вдоль оси системы, а также длину и местоположение дефлектрона в канале линзы, Местоположение и длина дефлектрона выбираются так, чтобы в области отклонения электронного пучка фокусирующее поле было в достаточной степени однородно. Эксплуатационный параметр лцнзы 31- является константой для электрон- Юно-оптической системы, положение объекта и изображения которрй постоянно, Величина этой константы определяется геометрией канала фокусирующей линзы.На фиг.1 показана ФОС, общий вид, на фиг,2 - дефлектрон, поперечный разрез, на фиг,З -...

Номер патента: 1127024

Опубликовано: 30.11.1984

Авторы: Абрамов, Васичев

МПК: H01J 37/28

Метки: видеоконтрольное, микроскопа, растрового, электронного

...синего, зеленого и красного лучей, а также блок развертки 55 блок цветокодирования содержит инвертор и коммутатор, при этом выход видеоусилителя соединен с входом ин" 24 1/ вертора, первым входом коммутатора и модулятором синего луча трубки, выход инвертора соединен с вторым входом коммутатора и модулятором зеленого луча, а выход коммутатора соединен с модулятором красного луча.На чертеже представлена схема пред. лагаемого устройства.Схема содержит последовательно соединенные детектор 1 излучения, видеоусилитель 2, блок 3 цветокодирования и цветную ЭЛТ 4. Блок 3 цветокодирования состоит из инвертора 5 и ком-. мутатора 6. С РЭМ и ЭЛТ связан блок 7 развертки, ЭЛТ 4 включает модуляторы красного 8, зеленого 9 и синего 10...

Номер патента: 1127025

Опубликовано: 30.11.1984

Авторы: Ветохин, Резников

МПК: H01J 40/16

Метки: фотоприемник

...на поверхности отсутствует преломление, чтоприводит к увеличению угла падениялучей на поверхность фотокатода, аследовательно, и к повышению длиныпути луча в фоточувствительном слоеи поглощения света в периферийной области катода, Если показатели преломления материала входного окна и фотокатода близки, то повышение чувствительности в периферийной области можно подтвердить простым расчетом. Примем расстояние.от близко расположенного источника света (реального илиего иэображения) Й =3 см, диаметр фотокатода 3 2 см. Тогда увеличениедлины пути луча в фоточувствительномслое на краю катода по сравнению сослучаем нормального падения составляетЭ 2,5+ 1- Я 2+ :- л 1 05фо 4 3фчто приводит к увеличению чувствительности на 5 Х. В известном...

Номер патента: 1127026

Опубликовано: 30.11.1984

Автор: Юшков

МПК: H01J 65/04

Метки: безэлектродная, лампа, люминесцентная

...размещен соленоидальный индуктор, выводы которого электрически соединены с генератором высокочастотной 55 энергии, расположен;ым между колбой и цоколем, крайние витки индуктора имеют диаметр 3 в , связанный с дна гметром указанной полости д соотПношением,=3 пгде " =0,05-0,8,3 - диаметр провода индуктора,а внутри полости расположен мостик изизоляционного материала, в которомукреплены указанные выводы индуктора и который расположен на расстоянии от ближайшего к цоколю крайнеговитка, составляющем (10-30) 1На чертеже приведена предлагаемаялампа.Лампа состоит из колбы 1, цилиндрической полости 2 колбы, изолированной от объема разряда, .люминофорногослоя 3 для преобразования ультр.фиолетового излучения ртути в видимое,первый и последний...

Номер патента: 1128304

Опубликовано: 07.12.1984

Авторы: Кудряшов, Миркин, Песин

МПК: H01J 23/24

Метки: взаимодействием, длительным, свч-усилитель

...максимального эффекта, либо участок преобразования необходимо располагать близко к выходу прибора, что вызывает уменьшение КПД и полосы усиливаемыхчастот.Целью изобретения является расширение полосы усилнваемых частот,уменьшение уровня паразитных высшихгармоник мощности, увеличение КПДв полосе усиливаемых частотПоставленная цель достигается тем, что в СВЧ-усилителе с длительным взаимодействием, имеющем входнуюи выходную секции с замедляющей системой, между которыми расположен оптимизатор амплитудно-фазовых соотношений, последний выполнен в виде усилителя волн пространственного зарядас пролетной секцией, выполненной всоответствии с соотношениемЬ фо+ М)ц,сЯгде- длина пролетной секции, м;и 0,1,20,3 с К й 0,7;15 параметров секции дрейфа...

Номер патента: 1128305

Опубликовано: 07.12.1984

Авторы: Карпова, Козлов

МПК: H01J 29/48

Метки: прибора, прожектор, электронно-лучевого, электронный

...7 в ней.Прожектор работает следующим образом.Электроны, эмиттированные катодом 1, под действием ускоряющего напряжения на аноде 3 ускоряются к нему, и под,действием электрического поля,иммерсионного объектива .(линзы), составленного иэ катода, модулятора и анода, фокусируются в области между катодом и анодом, обра. зуя кроссовер. Так как анодная диафрагма расположена в области кроссовера, то объектом, изображаемым на мишени, является кроссовер, и ограничение поперечного размера пучка в основном не происходит Расположен" ная далеко от кроссовера в цилиндрическом аноде ограничивающая диафрагма выделяет из электронного пучка плотную, но однородную по углу и току его часть. При.неправильно выбранном соотношении относительйого размера и...

Номер патента: 1128306

Опубликовано: 07.12.1984

Авторы: Вайнорис, Скудутис, Станкунас, Штарас

МПК: H01J 29/70

Метки: бегущей, волны, сигнальный, тракт, трубки, электронно-лучевой

...и диафрагму, а также резисторы нагрузки, последние установленына диафрагме и образуют линию с входным сопротивлением, равным волновомусопротивлению системы для нечетнойэлектромагнитной волны,На фиг. 1 изображен предлагаемыйсигнальный тракт, вид спереди; кафиг, 2 - то же, вид сверху.Сигнальный тракт электронко-лучевой трубки бегущей волны, размещенный в колбе трубки, состоит из ввода1, отрезка симметричной линии 2, закрепленных кй керамических держателях3, симметричную замедляюще-отклоняющуь систему из двух спиральных замедляюще-отклокяющих электродовс вкутриспиральными акизотропко-проводящими экранами 5 и двух резисторов нагрузки б, одни концы которых подключекы к крайним виткам спиралей, а другие установлены в...

Номер патента: 1128307

Опубликовано: 07.12.1984

Авторы: Ильин, Ронкин

МПК: H01J 40/00

Метки: времени, разрешающего, умножителя, фотоэлектронного

...появлению полезного45фветового сигнала,него световыми импульсами, в режиме заданной анодной чувствительности, ФЭУ облучают световым импульсом мощностью, вызывающей насьпцение анодного тока ФЭУ, и реперным световым импульсом мощностью, соответствующей верхнему пределу линейности амплитуд-. ной характеристики фотоумножителя, и изменяют время задержки между импульсами до получения. заданного уровня нелинейности реперного сигнала, и в качестве информационного параметра о разрешающем времени ФЭУиспользуют полученное время задержки между импульсами.Сущность способа заключается в том, что. если мощность светового импульса помехи лежит на верхнем.ределе динамического диапазона ФЭУ (для разных типов ФЭУ 1 О - 1,0 Вт), на выходе ФЭУ...

Номер патента: 1128308

Опубликовано: 07.12.1984

Авторы: Гринько, Дудченко, Кузема, Лялько, Савин

МПК: H01J 49/30

Метки: масс-спектрометр

...призмы определяются из условияф,Н,ггнгде г, и Н, - радиус центральнойтраектории ионов, исоответствующая емунапряженность магнитного поля дополнительнойпризмы;И 1 - аналогичные параметрыосновной призмыНа чертеже представлена принципиальная схема предлагаемого массспектрометра.Устройство содержит последовательно расположенные источник 1 ионов, дополнительную аксиально-симметричную магнитную призму 2, электростатическую линзу 3, основную магнитную призму 4 и приемник 5 ионовМасс-спектрометр работает следующим образом.Ионывьппедшие из ионного источника 1 в виде расходящегося пучка, поступают в дополнительную магнитную призму 2 и разделяются в ее неоднородном магнитном поле по величине отношения массы иона к его заряду. Ионы...

Номер патента: 1045777

Опубликовано: 07.12.1984

Авторы: Михайловский, Полтинин, Федорова

МПК: H01J 1/304, H01J 3/04

Метки: автоэмиттер, заряженных, частиц

...УЭМВВ, х 10000. Острие с утолщением устанавливают затем в гелиевый автоионный микроскоп. Нагружение острия электрическим полем производят от высоковольтного генератора с плавной регулировкой напряжения в интервале от 1 до 30 кВ с длительностью импульса 5 10 с. Скорость подъема напряжения 4 кВ/мин. Генератор обеспечивает максимальный ток в импульсе 150 А. При этом получено значение плотности тока б 10 А/см. Вблизи граничных значений отношений диаметров (2/д= 1140 А /330 А=3,5;3 /д = 2270 А /2080 А = 1,1) значение плотности тока остается постоянным.35 Анализ продуктов испарения при механическом отрыве сферического утолщения на вершине показал, что механический отрыв утолщения, приводящий к повышению напряженности поля, приводит к...

Номер патента: 1129667

Опубликовано: 15.12.1984

Авторы: Блохин, Васильев, Мартынов, Сатаров, Черняев

МПК: H01J 9/02

Метки: источника, многоострийного, электронов

...1 изображены диэлектри/ческая подложка, металлическая пленка с остриями и установленная на диэлектрическом слое металлическая фольга; на фиг, 2 - анод, подогреватель и образующиеся отверстия в металлической фольге.На диэлектрическую подложку 1 (фиг. 1) осаждают металлическую пленку 2 .и эмиссионный материал, на. пример гексаборид лантана, толщиной около 4 мкм, из которого с помощью фотолитографии формируют острия 3, по периметру подложки осаждают диэлектрический слой 4 толщиной, превышающей высоту острий, на который кладут и закрепляют металлическую фольгу 5 толщиной 10-15 мкм.Полученную структуру, служащую катодом в диоде, совместно с анодом б (фиг, 2) помещают в вакуумную камеру, в которой создают вакуум не хуже 1 10 мм рт.ст., и...

Номер патента: 1129668

Опубликовано: 15.12.1984

Авторы: Вольский, Кошель, Кривов, Рыбкин, Сидоренко, Яковлев

МПК: H01J 9/395

Метки: дозирования, металла, щелочного

...накопления и слива . металла, Это приводит к тому, что неэффективно используется рабочая поверхность оболочки и в результате не весь выделенный на отрицательном электроде металл попадает в заправляемое устройство, а также невозможно установить однознач 129668 2 5 10 5 20 25 30 35 40 45 50 55 ного соответствия между количествомэлектричества и массой выделенногометалла и, следовательно, добитьсяточного дозирования и.эффективнойработы дозатора.Цель изобретения - повышение эффективности и точности дозирования,Поставленная цель достигаетсятем, что в устройстве для дозирования щелочного металла, содержащем емкость для щелочного металласо стенками из материала, обладающего катионной проводимостью, положительный электрод,...

Номер патента: 1129669

Опубликовано: 15.12.1984

Автор: Шиянов

МПК: H01J 9/42

Метки: давления, кинескопе

...источник 7 ускоряющего напряжения, источник 8 напряжения накала, резистор 9, источник 10 напряжения модулятора, первый ключ 11, вход котороГо соединен с выходом источника 10, а выход соединен с клеммой 4 и первым выводом резистора 9, Генератор 12 импульсов подключен к входу логического инвертора 13 и управляюшему входу первого элемента 14 выборки и хранения. Входы первого 14 и второго 15 элементов выборки и хранения соединены с выходом усилителя 16 тока, первый вход которого подключен к клемме 6 анода кинескопа, а второй соединен с общей шиной, Выходы первого 14 и второго 15 элементов выборки и хранения связаны с входами дифференциального усилителя 17, выходом подключенного к первому входу перемножителя 18, второй вход которого...

Номер патента: 1129670

Опубликовано: 15.12.1984

Авторы: Ежов, Кураев, Нефедов, Слепян

МПК: H01J 15/00

Метки: генератор, дифракционного, излучения

...постоянного магнита.Расстояние от электронного потока до периодической структуры в обоих вариантах ГДИ обычно для генераторов дифракционного излучения- электронный поток должен располагаться как можно ближе к периодической структуре, но не падать на нее, Поверхностная волна, с которой взаимодействует электронный поток, убывает по экспоненциальнаму закону, а поэтому электронный поток должен быть максимально прибли жен к периодической структуре, По конструктивным соображениям магнитное поле удобнр реализовать с помощью соленоида, создающего продольное магнитное поле. Для более эффективного возбуждения магнитных типов колебаний кольцевые щели периодической структуры должны быть наклонены под нехоторым углом ( к плоскости поперечного...

Номер патента: 1129671

Опубликовано: 15.12.1984

Авторы: Горбатюк, Иваненко, Лазарев, Петранговский, Скоморохова, Ходеев

МПК: H01J 23/26

Метки: бегущей, волны, замедляющая, лампы

...цилиндров, по крайней мере один изкоторых является вакуум-плотным,неразъемно соединенных по всей поверхности, при этом коэффициентытермического расширения цилиндров М,и Ю удовлетворяют условиюфф Одйгде Ы- коэффициент термическогорасширения диэлектрических опор,На фиг. 1 изображена замедляющаясистема, общий вид; на фиг. 2 -ее поперечный разрез.Замедляющая система содержитвакуумную оболочку, состоящую издвух полых цилиндров 1 и 2, спираль 3 и три диэлектрические опоры 4.Внутренняя поверхность цилиндра1 и наружная поверхность цилиндра 2 неразъемно соединены между собой диффузионной сваркой. Опоры,удерживающие спираль, неразъемносоединены с внутренней поверхностьюоболочки способом пайки на припоймарки ПСр.Опоры выполнены из...

Номер патента: 884475

Опубликовано: 15.12.1984

Авторы: Выстропов, Дель, Кулешов, Ланшаков

МПК: H01J 47/08

Метки: визуализации, детектор, излучения, изображения

...имеющая внешний омический контакт с прозрачным электродом, одной плоскостью непосредственно примыкающая к слою люминофора, а другой - ограничивающая газоразрядный промежуток, причем диаметр отверстий микроканальной пластины выбран на порядок меньше величины газоразрядного промежутка и толщины микроканальной пластины,На чертеже изображен предлагаемый детектор.Детектор 1 представляет собой газоразрядную камеру, ограниченную электродом 2 входного окна, прозрачным электродом р, выполненным нанесением прозрачного проводящего покрытия Бп 02 4 на стеклянную подложку 5, и диэлектрической рамкой 6. Электрод Р отделен от газового промежутка 7 люминесцентным слоем 8, к которому одной плоскостью примыкает микроканальная пластина 9...

Номер патента: 869502

Опубликовано: 15.12.1984

Авторы: Выстропов, Дель, Кулешов, Ланшаков

МПК: H01J 47/08

Метки: визуализацией, газоразрядный, излучений, изображения, радиационных

...камеры, заполненной рабочей смесью на основе инертных газов, содержащем два электрода:прозрачный и непрозрачный, и слойлюминоАара на внутренней поверхностипрозрачного электрада,на поверхностьлюминесцентнага слоя са стороны газового объема нанесена металлическаяили акисная пленка из материала сплазменной длиной волны, превышающейсреднюю длину волны ультрафиолетового контициума газового разряда, причем толщина .ц енки сравнима со средней длиной волны ультрафиолетовогокантиниума,Металлы и их окислы в тонких слоях при определенной длине волны падающего излучения( 3 с (где дс -плазменная длина волны) становятсяпрозрачными. При этом наблюдаетсязависимость коэАфициента пропускания ат угла падения. С увеличениемугла падения (при...
