Катод в. с. мазлаха люминесцентной лампы и способ его изготовления

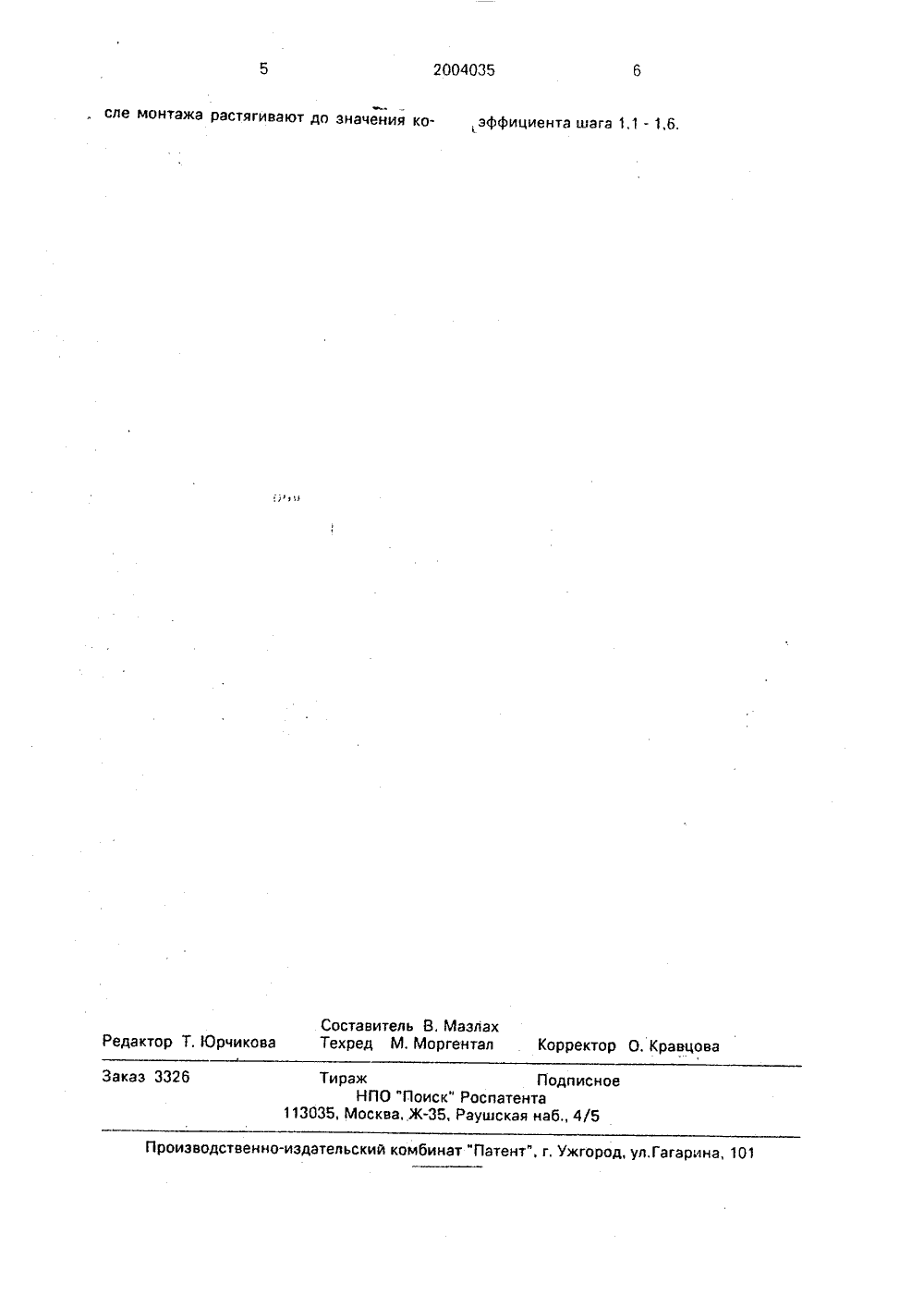

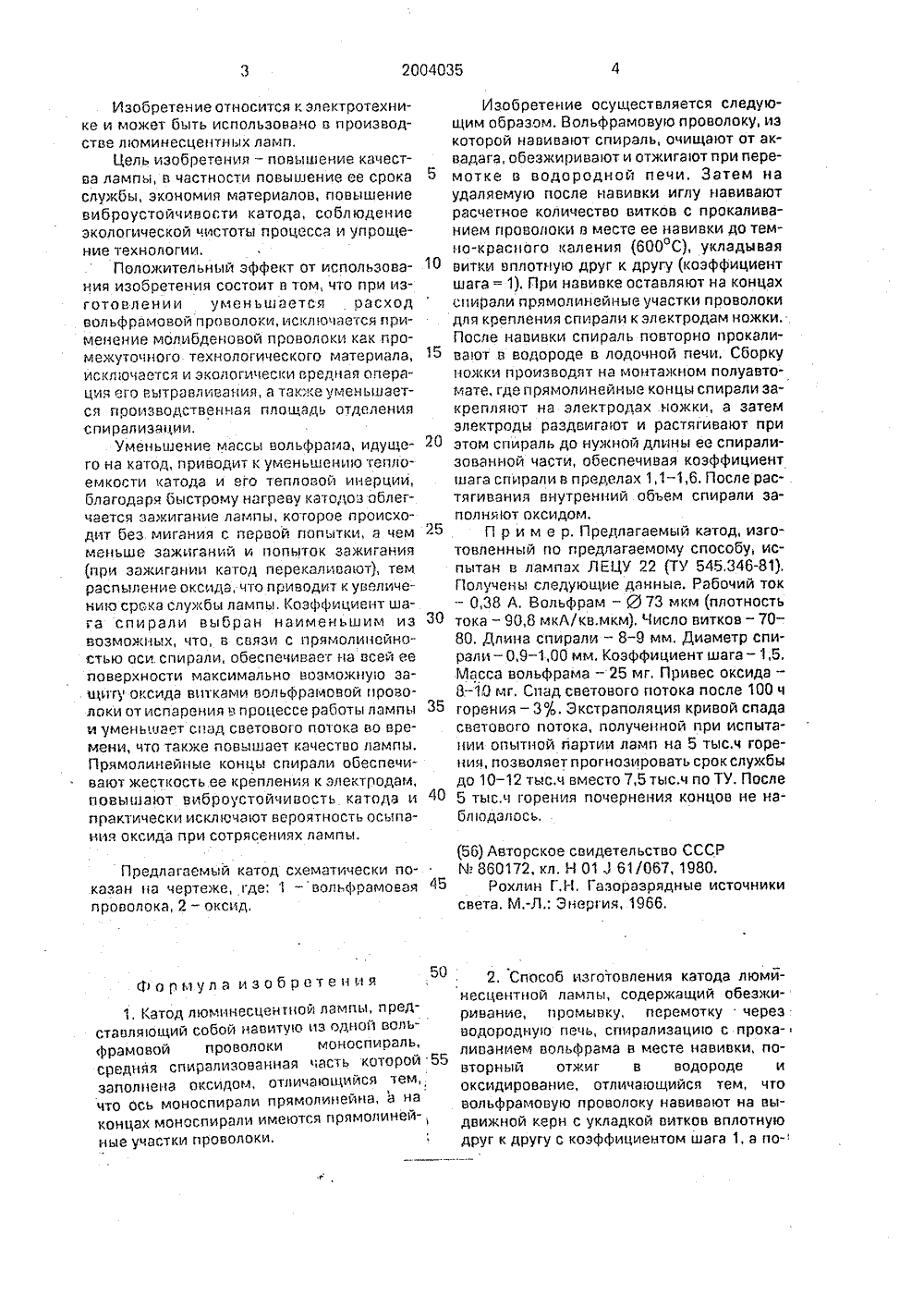

ББ К ЩЗО 5 РДКБ М Еомитет Российской Федерации по патентам и товарным знакам(76) Мазлах Ваперий Сергеевич(57) Использование: в эпектротехндства пюминесцентных ламп. Суния: катод люминесцентной ламп МИНЕСЦЕНТЗГОТОВЛЕНИЯ ике для произвощность изобрете - ы изготавливается(в) КУ ц) 2 ОО 4 О 35 И. ЯЦ Я НО 1 Я 61 О 67 навивки моноспирали из одной вогьфрамоовопоки 1 на выдвижной керн с прокапкой в навивки и с последующим заполнением объноспирали оксидом 2. При этом витки укпат вплотную друг и другу, а после монтажа ивают до значения шага 1,1 - 1,6 На концах и остаБпяются прямолинейные участки про 1 зл.ф-пы, 1 ил. путем вой пр месте ема мо дываю растяг спирал волоки2004035 Изобретение относится к электротехнике и может быть использовано в производстве люминесцентных ламп,Цель изобретения - повышение качества лампы, в частности повышение ее срока 5службы, экономия материалов, повышениевиброустойчивости катода, соблюдениеэкологической чистоты пооцесса и упрощение технологии.Положительный эффект от использования изобретения состоит в том, что при изготовлении уменьшается расходвольфрамовой проволоки, исключается применение молибденовой проволоки как промежуточного технологического материала, 15искгпочается и экологически вредная операция его вытравливания, а также умечьшается пооизводственная площадь отделенияспирализации.Уменьшение массы вольфрама, идущего на катод, приводит к уменьшению теплоемкости катода и его тепловой инерции,благодаря быстрому нагреву катодов облегчается зажигание лампы, которое происходит без мигания с первой попытки, а чемменьше зажиганий и попыток зажигания(при зажигании катод перекаливают), темраспыление оксида, что приводит к увеличению срака службы лампы, Коэффициент шага спирали выбран наименьшим извозможных, что, в связи с прямолинейностью оси. спирали, обеспечивает на всей ееповерхности максимально возможную защиту оксида витками вольфрамовой проволоки от испарения в процессе работы лампы 35и уменьшает спад светового потока во времени, что также повышает качество лампы,Прямолинейные концы спирали обеспечивают жесткость ее крепления к электродам,повышают виброустойчивость катода и 40практически исключают вероятность осыпания оксида при сотрясениях лампы. Предлагаемый катод схематически показан на чертеже, где: 1 - вольфрамовая проволока, 2 - оксид,Формула изобретения1, Катод люминесценпой лампы, представляющий собой навитую иэ одной вольфрамовой проволоки моноспираль, средняя спирализованная пасть которой заполнена оксидом, отличающийся тем,1 что Ось моноспирали прямолинейна, а на концах моноспирали имеются прямолиней-, ные участки проволоки. Изобретение осуществляется следующим образом, Вольфрамовую проволоку, из которой навивают спираль, очищают от аквадага, обезжиривают и отжигаот при перемотке в водородной печи. Затем на удаляемую после навивки иглу навивают расчетное количество витков с прокаливанием проволоки в месте ее навивки до темно-красного каления (600 С), укладывая витки вплотную друг к другу (коэффициент шага = 1). При навивке оставляют на концах спирали прямолинейные участки проволоки для крепления спирали к электродам ножки. После навивки спираль повторно прокаливают в водороде в лодочной печи, Сборку ножки производят на монтакном полуавтомате, где прямолинейные концы спирали закрепляют на электродах ножки, а затем электроды раздвигают и растягивают при этом спираль до нужной длины ее спирализованной части, обеспечивая коэффициент шага спирали в пределах 1,1-1,6, После растягивания внутренний объем спирали заполняОт Оксидом.П р и м е р. Прсдлагаемый катод, изготовленный по предлагаемому способу, испытан в лампах ЛЕЦУ 22 (ТУ 545.346-81), Получень 1 следующие данные. Рабочий ток - 0,38 Л, Вольфрам - 073 мкм (плотность тока - 90,8 мкА/кв.мкм), Число витков - 70 - 80. Длина спирали - 8 - 9 мм, Диаметр спирали - 0,9 - 1,00 мм. Коэффициент шага - 1,5. Масса вольфрама - 25 мг, Привес оксида - 8-10 мг. Спад светового потока после 100 ч горения - 3 О . Экстраполяция кривой спада светового потока, полученной при испытании опытной партии ламп на 5 тыс.ч горения, позволяет прогнозировать срок службы до 10-12 тыс,ч вместо 7,5 тыс.ч по ТУ, После 5 тыся горения почернения концов не наблюдалось,(56) Авторское свидетельство СССРМ 860172, кл. Н 01 3 61/067, 1980,Рохлин Г,Н, Газоразрядные источникисвета. М,-Л.: Энергия, 1966. 2. Способ изготовления катода люмйнесцентной лампы, содержащий обезжиривание, промывку, перемотку через водородную печь, спирализацио с прокалиоанием вольфрама в месте навивки, повторный отжиг в водороде и оксиди рова ние, отличающийся тем, что вольфрамовую проволоку навивают на выдвижной керн с укладкой витков вплотную друг к другу с коэффициентом шага 1, а по2004035 сле монтажа растягивают до значения ко,эффициента шага 1,1 - 1,6. Производственно-издательский комбинат "Патент", г, Ужгород, ул,Гагарина, 101 Редактор Т. ЮрчиковаЗаказ 3326 Составитель В, МазлахТехред М, Моргентал Корректор О, Кравцова Тираж Подписное НПО "Поиск" Роспатента113035, Москва, Ж, Раушская наб., 4/5
