H01J — Электрические газоразрядные и вакуумные электронные приборы и газоразрядные осветительные лампы
“устройство для разработки и сборки экранного узла цветного кинескопа
Номер патента: 560274
Опубликовано: 30.05.1977
Авторы: Бродский, Виноградов, Кушер, Лизунов, Хаскович, Цыбулевский
МПК: H01J 9/18
Метки: кинескопа, разработки, сборки, узла, цветного, экранного
...10 установлены также клещи отведения пластинчатых пружин масочного узла 15. Рычаги 23 и 24 клещей установлены на общей оси 25, закрепленной через кронштейн 26 на платформе 10, при этом рычаг 23 шарнирно связан со штоком, а рычаг 24 - с корпусом пневмоцилиндра, обеспечивающего их сведение, и между рычагами помещена пружина 27, обеспечивающая их разведение.Кроме того, рычаги 24 клещей связаны через подпружиненную втулку 28 (фиг. 3) со штоком 29 пневмоцилиндра 30, закрепленного на платформе и обеспечивающего прижим рычагов 23 к борту экрана.Устройство для разборки и сборки экранного узла работает следующим образом.После установки экранного узла 4 в гнездо 2 с помощью привода 8 происходит опускание съемника 5 до промежуточного...
Электромагнитная фокусирующая система
Номер патента: 560275
Опубликовано: 30.05.1977
Авторы: Зильберман, Колотыгин, Назарова
МПК: H01J 29/66
Метки: фокусирующая, электромагнитная
...в большом коэффициенте связи магнитных потоков обеих катушек из-за относительного расположения катушек. В результате это приводит к необходимости пропуск тока через катушку динамичес 1 ровки п, следовательно, к повы ляемой системой мощности. 5 Цель изобретения - снижен мой мощности,Это достигается тем, что на в роне магнптопровода выполи проточка, в которой мстановлен 10 намической подфокусировки. На чертеже схематически изо лагаемая система. Основная катушка 1 и катуш ской подфокусировкп располон 15 магнитопроводе 3, содержащемМаги;1 тное поле формируется в системе спомощью основной катушки 1 и конфигурации магнптопровода 3, Катушка 2 динамической 0 подфокусировки служит целяк 1 корректировкивеличины магнитного поля. Указанное...
Люминесцентная лампа
Номер патента: 560276
Опубликовано: 30.05.1977
Авторы: Бштикян, Саркисян, Усвяцова
МПК: H01J 61/42
Метки: лампа, люминесцентная
...изобретения Соста 1 ителв Н, Нестеренко Техрсд Н. Карандашова Корректор Н. Аук Редактор Н. Коляда Заказ 384/17 Изд. Л. 488 Тираж 995 Подписио ЦИИИПИ Государственного комитета Совета Министров СССР по делам изобретений и открытий 113035, Москва, )К-Зо, Ралиская иаб., д, 4/5Типография, ир. Сапупова, 2 мой, виллемита, ортофосфата магния, стронция, активированного оловом (вто 1 зой слой).В этой лампе суммарная удельная нагрузка л 1 оминофоров составляет 3,5 - 4,0 мг/см, световой поток лампы 40 вт после 100 час. горения не более 1600 лм,Перечисленные выше лампы имеют ряд недостатков, а именно низкий световой поток и сложную технологию изготовления, приводяшую к удорожанию лампы, а также к неоднородности их параметров (координат ветности,...
Внешний зажигающий электрод для трубчатых люминесцентных ламп
Номер патента: 560277
Опубликовано: 30.05.1977
Автор: Митник
МПК: H01J 61/54
Метки: внешний, зажигающий, ламп, люминесцентных, трубчатых, электрод
...имеющего длину, близкую к длине лампы, и ширину, значительно превосходящую диаметр провода.На фиг. 1 показан электрод с пускорегулирующим аппаратом; на фиг. 2 - сечение по А - А на фиг. 1.Электрод в виде гибкого изолированного провода 1 закреплен по краям панели 2. Для увеличения емкостного тока он может быть свернут в два или более витков или размещен внутри витка. Продольный а и поперечный бразмеры наибольшего витка выбираются близкими к соответствующим размерам трубкилюминесцентной лампы, Форма витков сохра 5 няется за счет жесткости панели 2, на которойпровод крепится путем шнуровки через отверстия или скобки 3.Электрод монтируется непосредственно напускорегулпрующем аппарате 4. Его электро 10 проводящий элемент - жила 5...
Импульсная полостная лампа
Номер патента: 561232
Опубликовано: 05.06.1977
МПК: H01J 61/80
Метки: импульсная, лампа, полостная
...кварц леццые в металл ожно расп ложены отноубок в ктрод и повернут м концы т хвачены эл лены цо торцких флаццахтродь 1 2.ацболеедостигаемому виде колсти, ограниубкамн.я полостная цнои близкой по технической сущности и результату к изобретению является лостная лампа, заполненная рабочей лампа олба лампь тульская по с присоединением заявки-23) Приоритет43) ОпУбликовано 05.06,77, Бюллетфнь 21 (53) УДК 621327.(088.8)45) Дата опубликования описания 23.09,773Лампа состоит из внутренней 1 и наружней 2 цилиндрических, коаксиально расположенных т бок св аренных между собой и образующих тем самым цилиндрическую разрядную полость 3, за; полняемую рабочим газом, В наружной трубке 2 на каждый из ее концов выполнено соответственно по паре...
Лазерно-плазменный источник ионов
Номер патента: 511752
Опубликовано: 05.06.1977
Авторы: Басова, Быковский, Горшков, Дегтярев, Лаптев, Неволин
МПК: H01J 3/04
Метки: ионов, источник, лазерно-плазменный
...работает следующим образом.Оптический квантовый генератор 1 на алюмоиттриевом гранате, активированном неодимом, в режиме модулированной добротности генерирует импульсы световой энер- К6 гии с пиковой мощностью до 10 вт и частотой повторения до 100 Гц, Излучение лазера проходит через телескопическую систему 3 для коррекции угловой расходи- мости и фокусируется на поверхности ми шени 4 объективом 2 в пятно диаметром 10-100 мкм, В целом система фокусировки позволяет создать на поверхности иссле- дуемого образца плотность потока энергии10излучения порядка 10 вт/см, чтэ эбеспе чивает безфракционное испарение различных элементов с их последующей полной ионизацией. Образующаяся плазма расширяется в объеме экспандера 7, и ее...
Источник ионов
Номер патента: 528815
Опубликовано: 05.06.1977
Авторы: Баталин, Быковский, Капчинский, Кожушнер, Козырев, Левинтов
МПК: H01J 37/08
...мишени поляризацию ядер, линзы 3, генератора излучения (например лазера ) 4 и системы 5 формирования ионного гока,Работа ионного источника осуществляется следующим образом., Ужг Ври облучении мишени 1, помещенной в устройство 2, создающее и поддерживв- юаее в веществе мишени поляризацию ядер импульсом сфокусированного соот етствующей оптикой 3 излучения лазера 4 достаточной мощности, образуется плазма с первоначальной плотностью порядка плот.ности твердой мишени с температурой (10 ) К, Этот сгусток расширяется в вакуум и часть ионов, пройдя устройство 5 для формирования ионного импульса, попадает в ускоряюшую систему 6.Дпя успешного получения поляризационных ионов необходимо, чтобы время пребывания ионов в плотной плазме было...
Источник ионов металлов
Номер патента: 529712
Опубликовано: 05.06.1977
Авторы: Груздев, Крейндель, Семенов
МПК: H01J 3/04
Метки: ионов, источник, металлов
...эпектрически соединенными катодами 1, 2 и анодом 3 во вспомогательной разрядной камере зажигается ниэковопьтный попокатодный огражвтепьный разряд, Иэ ппазмы этого разряда при подаче напряженияО между катодом основной разрядной камеры и анодом 3 вспомогательной разрядной каме ры осуществляется эффективное извлечение эпектронов через отверстие 4. Эпектронный пучок, формирующийся впространстве ускорения между отражателемэлектронов 7 и анодом 3, проникает в основную разрядную камеру через отверстие8 и попадает в полость катода 9. Продопьное магнитное поле, создаваемое в основнойразрядной камере магнитом 11, оказь;ваетна пучок фокусирующее действие, вследствие чего потери электронов пучка при,юижении их к аноду 10 оказываются незнвчитепьны...
Способ управления колебаниями пространственного заряда в приборах м-типа
Номер патента: 562015
Опубликовано: 15.06.1977
МПК: H01J 23/10
Метки: заряда, колебаниями, м-типа, приборах, пространственного
...фроц 10 ту высокочастотного импульса. Целью указанного способа является срыв колебаний посредством соора циркулирующего пространственного заряда дополнительными электродами, формирующими неоднородное электриче 15 ское поле, Полярность электродов положительная по отношению к катоду.Недостатком этого спосооа управления является уменьшение ацодцого тока до иля ц,как следствие, срыв одновременно с шумовы 20 ми колеоаниямп также и процессов генерацииполезной СВЧ энергии,Целью изобретения является оосспечеццевозможности управления шумовымц колебаниями в работающем прпооре.25 Цель достигается тем, что неоднородноеэлектрическое поле вводят до подачи анодцого напряжения.Поскольку протяженность областей цеодцородного электрического поля вдоль...
Электроразрядный насос
Номер патента: 562016
Опубликовано: 15.06.1977
Автор: Маханов
МПК: H01J 41/00
Метки: насос, электроразрядный
...от оси насоса на расстояние не более половины внутреннего радиуса корпуса-анода 1.Корпус-анод 1 имеет форму полого цилиндра с внутренним диаметром 20 мм. Стержни катода 2 изготавливают из титано-молибденовой проволоки диаметром 1,1 мм. Онп располагаются на расстоянии 2 мм друг от друга, Диски катода 3 выполнены пз компактноготитана диаметром 16 мм и толщиной 2 мм, они располагаются друг от друга на расстоянии 20 мм.Для оценки проявления эффекта памяти насос обезгаживают при температуре 450 С в течение 5 часов в вакууме не ниже 5 10Тор. Затем на катод относительно корпуса-анода 1 подают отрицательное напряжение 3 кВ, а на стержни 2 через выводы а и б - переменное напряжение 1,1 В, при этом по ним течет ток 20 А, и стержни 2 нагреваются...
Газоразрядный спектральный источник излучения
Номер патента: 562017
Опубликовано: 15.06.1977
МПК: H01J 61/10
Метки: газоразрядный, излучения, источник, спектральный
...фиг, 1 показан разрез предлагаемого источника излучения с отражателем, совмещенным с телом катода; на фиг. 2 представлен разрез узла источника с отражателем, совмещенным с телом анода; на фиг. 3 изображен разрез узла источника с отражателем, выполненным в виде отдельного элемента.Газоразрядный спектральный источник излучения содержит колбу 1 с оптически прозрачным окном 2, полый катод 3, анод 4 и отражатель 5, расположенный между разрядной полостью и окном 2 и выполненный в виде полусферы, обращенной к окну и имеющей центральное отверстие для выхода излучения.Конструктивно источник излучения может быть выполнен в трех вариантах. Солгасно первому отражатель 5 совмещен с телом катода 3 (фиг. 1), по второму варианту отражатель 5...
Трехфазная газоразрядная лампа
Номер патента: 562018
Опубликовано: 15.06.1977
Авторы: Левин, Сапожников
МПК: H01J 61/92
Метки: газоразрядная, лампа, трехфазная
...ГАЗО Изобретение относится к трехфазным дуговым газоразрядным лампам высокого давления, например ксеноновым, иодным пли ртутным, горелка которых используется как без внешней колбы, так и с внешней колбой, покрытой (или не покрытой) люминофором для улучшения цветности и повышения световой отдачи ламп.Известна трехфазная газоразрядная лампа, состоящая из колбы с люминофором, внутри которой размещены три горелки высокого давления, включающиеся в трехфазную сеть через три дросселя.Известны лампы, разряд в которых имеет форму звезды с различными углами между лучами или форму треугольника 1.Однако размещение в одной колбе трех однофазных горелок приводит к слишком большим габаритам лампы и к таким же потерям энергии на электродах, какие имеют...
Подогреватель мощных электровакуумных приборов
Номер патента: 562880
Опубликовано: 25.06.1977
Авторы: Кондрашов, Смирнов, Телов
МПК: H01J 1/22
Метки: мощных, подогреватель, приборов, электровакуумных
...цель достигается тем, что концы спирали подогревателя имеют шаг, равный произведению диаметра проволоки на число заходов спирали, и закреплены на токоподводящих траверсах, имеющих резьбу с таким же шагом.На чертеже показан предлагаемый подогреватель (без токоподводящих траверс), где г. - общая длина подогревателя, г., - длина рабочей части, Е и Ез длина концов для подсоединения с токоподводящими траверсами, Уг, - шаг рабочей части спирали, й - шаг концов спирали, д - диаметр проволоки, 01 - наружный диаметр рабочей части, О, и Оз - наружные диаметры концов. Токоподводящие траверсы имеют резьбу с шагом Ь, и ввинчиваются в части Е, и г з подогревателя. Различие диаметров В О, и В, связано с технологией изготовления...
Устройство для нагрева и поддува воздуха в трубки-колбы люминесцентных ламп
Номер патента: 562881
Опубликовано: 25.06.1977
Авторы: Коркин, Родионов, Скреблюков
МПК: H01J 9/395
Метки: воздуха, ламп, люминесцентных, нагрева, поддува, трубки-колбы
...местах цилиндрических уширений щели сопла и обеспечивающими турбулентность воздушного потока.Кроме того, направляющий элемент выполнен в виде цилиндра с нанесенной на его наружную поверхность многозаходной резьбой с с шагом 3 - 1 О,ял, установленного внутри соединительного цилиндрического корпуса,На фиг. 1 изображен коллектор с соплом поллува, дополненным несколькими направляющимин элементами; на фиг. 2 - направляющий элемент, позволяющий придать воздушному потоку вращательно-поступательное дви жение (турбулентное течение), один из лучших вариантовУстройство содержит сопла 1 полдува с щелью 2 с цилиндрическими уширениями 3, з которых установлены направляющие элементы 4, выполненные в виде цилиндра 5, установленного внутри...
Способ измерения координат точечных объектов
Номер патента: 562882
Опубликовано: 25.06.1977
Авторы: Лобов, Оборин, Полосин
МПК: H01J 29/96
Метки: координат, объектов, точечных
...динамического диапазона.Это достигается тем, что считывание потенциального рельефа осуществляют за несколько,циклов, в каждом из которых напряжение З 0 На чертеже представлена зависимость тока коммутации от освещенности в каждом цикле считывания.В цикле 1 считывания производится коммутация с максимальной эффективностью потенциалов мишени, соответствующих наиболее освещенным объектам, в цикле 11 - менее освещенным и так далее, а в последнем (1 Ъ) цикле - наименее освещенным объектам.По полученному таким образом видеосигналу всех циклов считывания измеряют координаты объекта.Способ позволяет расширить динамический диапазон телевизионных систем обнаружения и измерения координат точечных объектов, использующих передающие трубки с...
Лампа бегущей волны
Номер патента: 392816
Опубликовано: 25.06.1977
Авторы: Трифонов, Чечушков, Юрьев
МПК: H01J 23/26
...Конец спирали, расположенный на вершине конуса, соединен сперемычкой замедляющей системы, а конец,1 О расположенный у основания коцуса, - сэлектрически проводящей крышкой 2, Отрезок спирали помещен в отрезок круглого волновода 3, который вместе с корпусом 4 ЛБВи с крышкой 2 образует вакуумную оболоч 15 ку ЛБВ, Длина отрезка спирали равна четверти замедленной длины волны, а расстояние между соседними спиральными шлейфамп вдоль оси ЛЬВ равно четверти замедленной длины волны илп их нечетному числу20 для замедляющей системы типа кольцо - стержень,Вся замедляющая система в целом представляет собой полосно-пропускающийфильтр. Для получения заданной характери 25 стики передачи по осц отрезков спирали введены конические электрически...
Лампа бегущей волны
Номер патента: 453986
Опубликовано: 25.06.1977
МПК: H01J 23/26
...установлена параллельно основной системе, вдоль общей продольной оси, и связана с ней с помощью общего емкостного зазора. Геометрические параметры двух систем подобраны так, что дисперсионные кривые минус первой гармоники системы кольцо - стержень и нулевой гармоники гребенки пересекаются в точке, соответствующей по частоте генерации на минус первой гармонике, а по замедлению - рабочему замедлению ЛБВ.В этом случае основная система кольцо стержень имеет,селективное затухание на частотах близких,и на самой частоте генерации на минус первой гармонике, т. е. обеспечивается затухание на нежелательных частотах. й конструкции являются размеры дополнительной о в свою очередь делает я часть Т-образного элемента ой замедляющей системы 1 выде...
Замедляющая система типа “лестница”
Номер патента: 519099
Опубликовано: 25.06.1977
Авторы: Акиншин, Бакштаев, Гусаров, Капитонов, Тчинина, Чудайкин
МПК: H01J 23/24
Метки: замедляющая, лестница, типа
...водоохлаждения в непосредственной 50близости от феррита за счет выбранного месторасположения ферритов, для случая помещения ферритов в пазах нижних стенок волновода - возможностью оптимизациивого режима работы феррптовых пластин за 55счет уменьшения тслшины ферритовых вкладышей и увеличения числа их рядов при сохранении неизменной величины потерь в обоих направлениях, т. е, улучшением режиматеплоотвода с одновременным уменьшением 60тепловых потерь СВЧ-мощности на единицуповерхности феррита,В предлагаемых местах расположенияферритовых пластин поляризация векторамагнитного поля близка к круговой и при ра бочих магнитных полях усплигеля имеет место ферромагнитный резонанс (ФМР), сопровокдаемый интенсивным поглощением в феррите волны...
Усилительный прибор свч
Номер патента: 432825
Опубликовано: 25.06.1977
Автор: Приезжев
МПК: H01J 23/16
Метки: прибор, свч, усилительный
...ц расширения диапазона усцливаемых частот, секции замедляющей сцстемь расположены вдоль дви 2 кенця элскгронного луча 0 т 1(атода и коллектору в следуоцех порядке: широкополосная замедляюц 1 ая система, цепочка одиночных резонаторов и затем широкополосная замедляоцая система,ровнях 5 тт гоивается ысокой Изобретение отосится к области электронной техники и в частности к приборам СВЧ типа ламп бегущей волны (ЛБВ) и клцстронов.Известен гиоридный усилитель СВЧ, в котором в качестве входной использована клцстронная секция группируюших резонаторов, а выходной секцией является секция лампы бегущей волны.Такой усилитель - твистрон рабо мегаваттных уровнях мощности, имеет уСИЛцВаЕМЫХ ЧаетОт ПОрядКа 5 - 10 О 1 одо 50%, Приоор рассчитан на...
Генераторная лампа
Номер патента: 438360
Опубликовано: 25.06.1977
Автор: Зарубин
МПК: H01J 19/38
Метки: генераторная, лампа
...уменьшение обратной связи на частотах колебаний типа ТЕ и ТЕМ.Триод состоит из расположенных соосно цилиндрических анода 1, катода 2 и уп равляющей сетки 3, Сетка лампы состоит из ячеек удлиненной формы, размер которых определяется наивыгоднейшим значением параметров лампы (крутизна, токораспределение и др,). Зти ячейки ориентированы своей длинной стороной вдоль направления тока ожидаемого паразитного колебания, При наличии колебаний нескольких типов, ячейки сетки на разных ее участках (цилиндрических поясах), соответствуюших районам пучностей токов ожидаемых паразитных колебании, ориентированы своей большей стороной вдоль этих токов,Если электрическая ипи магнитная связь обусловленная ячейками сетки, достаточно сильная, то при...

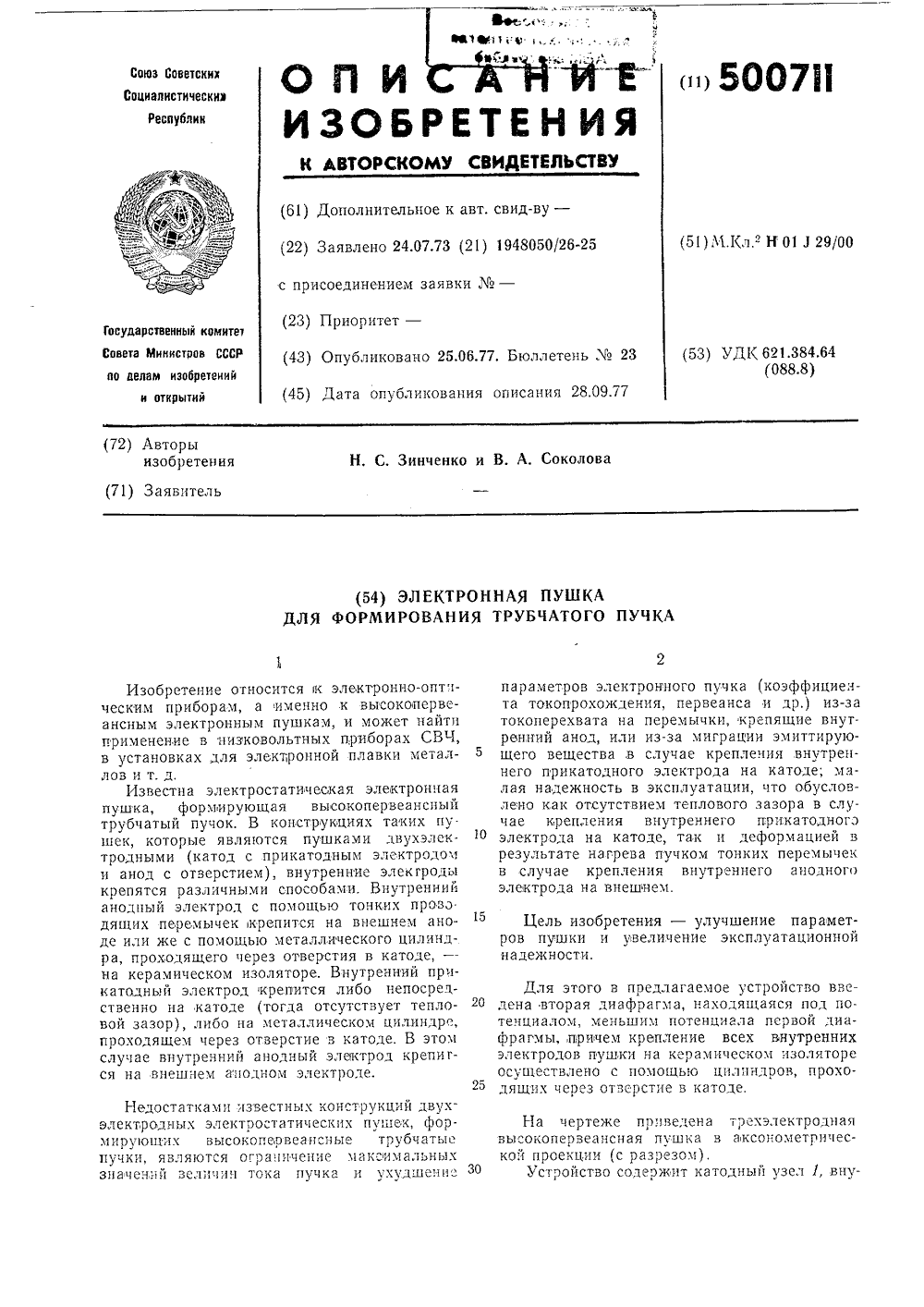

Электроння пушка для формирования трубчатого пучка
Номер патента: 500711
Опубликовано: 25.06.1977
МПК: H01J 29/00
Метки: пучка, пушка, трубчатого, формирования, электроння
...проходящего через отверстия в катоде, - на керамическом изоляторе. Внутренний прчкатодньй электрод крепится либо непосредственно на катоде (тогда отсутствует тепловой зазор), либо на металлическом цилиндре, проходящем через отверстие в катоде. В этом случае внутречний анодный электрод крепигся на внешнем анодном электроде. Недостатками извести электродных электростат мирующих высокоперве пучки, являются огранич значений зсличин тока параметров электронного пучка (коэффициента токопрохождения, первеанса и др.) из-за токоперехвата на перемычки, крепящие внутренний анод, или из-за миграции эмиттирующего вещества,в случае крепления внутреннего прикатодного электрода на катоде; малая надежность в эксплуатации, что обусловлено как...
Способ индикации участка изображения, анализируемого диссектором
Номер патента: 563702
Опубликовано: 30.06.1977
МПК: H01J 31/48
Метки: анализируемого, диссектором, изображения, индикации, участка
...является спо соб индикации участка изображения, анализируемого диссектором, путем проектирования изображения на фотокатод.Недостатком такого способа является отсутствие возможности визуализации положе ния анализируемого участка изображения и большая трудоемкость измерений из-за того, что на фотокатод диссектора проектируют изображение светящейся точки, перемещают его механическим путем по фотокатоду дис сектора и ло максимуму выходного сигнала судят о положении анализируемого участка.Цель изобретения - обеспечение визуализации положения участка изображения и уменьшение трудоемкости измерений. 30 Это достигается тем, что по предла,гаемому способу на фотокатод диссектора проектир - ют изображение растра кинескопа, а выходным сигналом...
Электронно-оптический модулятор излучения
Номер патента: 563703
Опубликовано: 30.06.1977
Автор: Коротеев
МПК: H01J 31/50
Метки: излучения, модулятор, электронно-оптический
...месе и через кл 1 очевой элемот 20 подклОЕеЫ и ИСТО(1 НПК 22 Пцтаиця, ВХодЫ КоцдЕН- саторов 10, 11, 12 и вторые электроды затворов подкл 1 очены соответственно к входам и одам линий 13 - 18 задеож 1 и, которье соединены последовательно, на входе через второй ключевой элемент 21 подключены к источнику 22 питания, а на выходе через согласовацн, ю нагрузку 19 соединены с общей ем мой источина 22 питания.Модулятор использмется в двух режимах - ПОСТОЯННОМ И ИМПМЛЬСНОМ.В постоянном реж 1 ме элементом 20 напряжение питания источника 22 через резисторы 4, 9, 8 подается на один из электродов затвоРедактор Е. Караулова Корректор А, Степанова Заказ 16962 Изд. Ло 619 Тираж 995 Подписное ЦНИИПИ Государственного комитета Совета Мии;ров СССР по делам...
Люминисцентная лампа с улучшенной стабильностью светового потока
Номер патента: 564665
Опубликовано: 05.07.1977
Авторы: Азаренок, Мещеряков, Пономарева, Федоренко
МПК: H01J 61/42
Метки: лампа, люминисцентная, потока, светового, стабильностью, улучшенной
...от 2до 5 диаметров колбы лампы имеют покрытие белого цвета, непрозрачное дляизлучения, образуемого в прикатодных областях лампы, причвм оно может быть нанесено как на внутренюю поверхность, таки на внешнюю поверхность стекла, Покрытие выполнено в виде люминофорного35слоя на внутренней поверхности колбы,толщина которого не менее, чем в двараза превышает толщину слоя в центральной части,40На фиг. 1 показана часть предложенной.лампы в разрезе (первый вариант). Нафиг. 2 - часть. известной лампы в разре-.зе. Предложенная. лампа состоит из покрытой люминофорнымслоем 1 колбы 2, запаянной с обеих сторон ножками 3 (ножка со штенгепем, служащим ддя откачки лампы, не, показана), На электродах 4 смонтирован вольфрамовый катод 5 с термоэмиссионным...
Объемный поглотительэнергии сверхчастотных колебаний
Номер патента: 269327
Опубликовано: 05.07.1977
Авторы: Батыгин, Иноземцева
МПК: H01J 23/00
Метки: колебаний, объемный, поглотительэнергии, сверхчастотных
...ме хан и ческими, тепловыми и вакуумными свойствами, что в своо очередь, позволит создать приборы с повьппеннбй механической прочностью, вибро устойчвостью и, следовательно, надежностью.Для этого используют монопитньй, мехаш. чески прочный материал, получаемый путем спе- кания окислов титана, алюминия и магния в восстановительной газовой среде. Поглощающие свойства обуславливаются наличием в составе материала нестехиометрическихокислов титана общей формулой ТпОп 1 где - с 2 обладающих высокими диэлектрическими потерями и низким объемным сопротивлением,Экспериментальной проверкой установлено, что получить плотньш, механически прочшлй материал на основе только окислов титана весьма трудно, а регули ровать его поглощаюцую способность...
Замедляющая система типа ” плоскость с кольцами”
Номер патента: 467684
Опубликовано: 05.07.1977
МПК: H01J 23/24
Метки: замедляющая, кольцами, плоскость, типа
...за ени соединенные роводяшем Не достат ключается и замедлениятипа "плос Замедляющая скоте с кольцами, содер ые плоскостью, ук ем цилиндрическом с льца, соев протли - ью увеициента ассеиваюин епленной ожухе, о о, сцел едления вдоль ос одящ спосо а я с я тем, чт коэффициента зам личенивода, плмы,теплоотисте Для увеличения коэффициента замедления и теплоотвода в предлагаемой системеплоскость изогнута вдоль оси системы,Радиус изгиба плоскости может находитс в пределах от бесконечности (прямая плоскость) до величины радиуса кольцп. Форма изгиба плоскости может бытьлизка к синусоидальной и изогнута в видем. анпры, Число изогнутых плоскостей больш: опого и выбрано четным, при этомплоскости размещены симметрично относит 1,о оси системы,1...
Свч прибор о-типа
Номер патента: 475912
Опубликовано: 05.07.1977
Автор: Приезжаев
МПК: H01J 23/24
...изображено предлагаемоеустройство и даны следующие обозначения: 1 -электронная пушка, 2 - коллектор алектронов; 3 - резонатор; 4 - поперечная диафрагма в виде диска; 5 - индуктивная щель связи в диске; 6 - четвертьволновая пластина; 7 - емкостной стержень устройства перестройки частоты; 8 - гибкая вакуумплотная мембрана; 9 пролет- О ный канал для электронного пучка; 10 -внешние магниты фокусируюшей системы,В рассматриваемом устройстве функциипролетного канала и отверстия связи в диафрагме разделены и поэтому оптималь ный выбор их размеров не зависит другот друга, Кроме того, замедляющая система является двухступенчатой с отрицательной индуктивной связью между резонаторами. Оба этих фактора позволяют по лучать в приборе...
Лампа бегущей волны
Номер патента: 358970
Опубликовано: 05.07.1977
Авторы: Трифонов, Чечушков, Юрьев
МПК: H01J 23/24
...(ЛБВ) с заданными фильт ыми свойствами.Известна замедляющая система типа "кольИцо - стержень со стержнями (шлейфами), подклю. ченными параллельно и перпендикулярно к перемычкам между ее кольцами, На концах стержней имеется эакорачивающая плоскость, размещенная таким образом, чтобы на центральной частоте выбранного рабочего диапазона длина стержней была равна четверти длины волны свободного лространства, Такая замедляющая система в отличие от обычной системыкольцо - стержень", является не фильтром нижних частот, а полосовым фильтром,Однако в такой системе воэмогенерация на частотах вне заданногозона длин волн, а также она имеетречные размеры.Цель иэобретения - подавлениеколебаний и получение эамедляюшинебольшими поперечными...
Замедляющая система для ламп бегущей волны
Номер патента: 423202
Опубликовано: 05.07.1977
МПК: H01J 23/24
Метки: бегущей, волны, замедляющая, ламп
...с помощью пружин 5 в корпусе 6,Ввод энергии (фиг, 3) пбразован с одного конца замедляющей системЫ присоединением внут. ренних участков 7,8 витков спиралей к тройнику 9, спаянному с помощью манжеты 10 с керамическим изолятором 11, Изолятор вакуумноплотно соеди. нен с корпусом 6 ЛБВ втулками 12,13 и 14, Сдругого конца секции ЛЬВ ввод энергии образован подключением внешних участков ви гкон син. ралей,2 к общему тройнику, причем витки сии. рали деформированы таким образом, чтобы в месте подключения их к тройнику они были расположены на одной цилиндрической поверхности с внутренними участками витков спир, чи, Этот тройник спаян с помощью манжеты с керамическим изоляторомм аналогично первому.Как показала экспериментальная проверка,...
Широкоугольная передающая телевизионная трубка
Номер патента: 565335
Опубликовано: 15.07.1977
МПК: H01J 31/28
Метки: передающая, телевизионная, трубка, широкоугольная
...5, электронно-оптическую систему бпредварительный усилитель 7, дополнительный предварительный усилитель 8, преобразователь 9 полярности сигнала и смеситель 10, причем один пз входов смесителя 10 соединен с выходом предварительного усилителя 7, вход которого соединен с сигнальной пластиной 3, а другой вход смесителя 10 соединен через преобразователь 9 с выходом дополнительного предварительного усилителя 8, вход которого соединен с коллектором 5, при эгом ца сигнальную,пласттвцу 3 и коллектор 5 подается напряжение питания.Трубка работает следующим образом.На сферическую мишень 2 проецируется сфокусированное оптическое изображение передаваемого объекта, В соответствии с распределением света и теней на ней накапливается заряд, который...
