H01J — Электрические газоразрядные и вакуумные электронные приборы и газоразрядные осветительные лампы

Номер патента: 860173

Опубликовано: 30.08.1981

Авторы: Ватолина, Кокинова, Комаров, Кормишкин, Сулацков

МПК: H01J 61/35

Метки: газоразрядных, ламп, отражающего, покрытия, состав

...Техред Т.Маточка Корректор С. Шекмар Заказ 562/32 Тираж 784 Подписное ВИИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж, Раушская наб д. 4/5Филиал ППП "Патент", г. Ужгород, ул. Проектная, 4 тового потока, а также улучшение тех .нологии производства электрическихламп.Поставленная цель достигается тем,что в известный состав отражающегопокрытия электрических ламп, содержащий тетрафосфат бария, дополнительновводят окись алюминия в следующих соотношениях указанных ингредиентов,вес . .:Тетрафосфат бария 16-18Окись алюминия 82-84Для получения состава готовят трисмеси, содержащие, вес, :Тетрафосфат бария 16 17 18Окись алюминия 84 83 82П р и м е р. В фарфоровый барабанемкостью 1,5 л загружается 600 г...

Номер патента: 860174

Опубликовано: 30.08.1981

Авторы: Герасимов, Хузмиев

МПК: H01J 61/36

Метки: газоразрядной, герметичный, кварцевую, колбу, лампы, токоввод

...в целом.Цель изобретения-упрощение из 15 готовления токоввода и повышение надежности при эксплуатации.Для достижения поставленной цели в герметичном токовводе к кварцевую колбу газоразрядной лампы, содержащем плоскую фольгу, по боковым краям которой по всей длине имеются зоны подсоединения к фольге внешнего и внутреннего токоподводов указанные зоны образованы двумя металлическими проволоками, присоединенными к Фольге по всей длине и являющимися одновременно токоподводами, причем направление проката фольги параллель" но оси токоввода.ЗОС целью более надежного соединения с Фольгой указанная проволока может быть частично сплющена.На Фиг. 1 изображен предлагаемый токоввод, продольный разрез; на фиг. 2 - разрез А-А на Фиг. 1.35Токоввод...

Номер патента: 320219

Опубликовано: 07.09.1981

Авторы: Беспалов, Кикоин, Князятов, Настюха, Смирнов, Удовенко

МПК: H01J 15/02

Метки: величины, коммутируемого, повышения, предельной, электрического

...Электродов, особенно при оптимальным условиях по давлению, приводит к реализации в этих устройствах такойформы пинч-эффекта, при которойсжимающийся проводяций плазменныйшнур по своей Форме приближается кконусу. При. Увеличении коммутируеьвхтоков происходит схлопывание токовой оболочки конуса, возникает так называемый плазменный фокус, иэ которого выбрасываются кумулятивные струи плазмы, разрушаюцие электроды н вызы,вающие повышенное гаэовыделение.ПредлагаемьЩ способ повышения предельной величины коммутируемого электрического тока в сильноточных коммутирующих газоразрядных устройствах заключается в том, что в осевой области гаэораэрядного промежутка меж ду электродами во время нарастания тока через коммутируюцее устройство...

Номер патента: 862269

Опубликовано: 07.09.1981

Авторы: Гусев, Жильцов, Малкиель

МПК: H01J 61/86

Метки: высокого, газоразрядная, давления, короткодуговая, лампа

...виде эллипсоида вращения, один изфокусов которого расположен в центре газоразрядного промежутка, другойфокус расположен внутри анода.На чертеже показана конструкциялампы (вариант).Корпус 1 лампы, выполненный изкварца или другого оптически прозрачного материала, имеет внутреннююповерхность в форме эллипсоида вращения с фокусами в точках а, д, Ккорпусу в направлениях фокальнойоси припаяны цилиндрические трубчатые отростки 2 (на чертеже усечены)которые плавно переходят в зоне 8в эюйлипсоидальную колбу корпуса 1.Трубчатые отростки 2 служат для герметичного ввода и крепления анода 3и катода 4. Размеры элементов ножекобоих электродов и корпуса должныбыть выбраны так, чтобы серединагазоразрядного промежутка лампы на. ходилась в первом...

Номер патента: 758947

Опубликовано: 07.09.1981

Авторы: Новиков, Юшков

МПК: H01J 25/50

Метки: м-типа, прибор

...является круговой цилиндр с радиусом О, причем ц равен малой оси поперечного сечения анодного блока. В таком магнетроне образуется одна "спица", и электроны, формирующие рабочий ток, попадают на анод 1 вблизи малой оси758947 Формула изобретения 2- (2,5,Ь Составитель Ю. ДербишерРедактор Е. ХейФиц Техред А. Ач Корректор С, Шекмар Тираж 784 Подписное ВНИИПИ Государственного комитета СССР по делам изобретЕНий и открытиЯ 113035, Москва, Ж, Раушская наб., д, 4/5Заказ 6748/64 Филиал ППП "Патент", г, Ужгород, ул. Проектная,4 поперечного сечения, Области зазораанод 1 - катод 2, расположенные запределами пространства взаимодействиявдоль большой оси, представляют собойрезон.-тг.ры с сильной связью, так каквозбуждаемое высокочастотное...

Номер патента: 758949

Опубликовано: 07.09.1981

Автор: Архипов

МПК: H01J 31/62

Метки: масштабно-временного, преобразования, сигналов, электрических

...а затем энергию электронов обоих лучей уменьшают на однуи ту.же величину так, что энергияэлектронов первого луча была меньшевеличины, соответствующей первомукритическому потенциалу, при этом 35йервым лучом сканируют мишень непрерывно.На фиг. 1 показана временная диаграмма для известного способа; нафиг, 2 - для предлагаемого способа. щПри распределении потенциалов,пРедставленном на фиг.2, электрические поля воздействуют на электронылучей следующим образом.В области мишени электроны первого луча тормозятся полем до энергии,соответствующей потенциалу, меньшемупервого критического потенциала, приэтом коэффициент вторичной эмиссиименьше единицы и мишень приобретаетмалый отрицательный потенциал относительно потенциала...

Номер патента: 758952

Опубликовано: 07.09.1981

Автор: Рожанский

МПК: H01J 37/26

Метки: камера, микроскопа, температурно-градиентная, электронного

...от 100 до 1000 Ао,Пленка 3 является прозрачной для пучка элекф тронов и закрывает отверстие диафрагмы. Камера закрывается колпачком 4, навинчивающимся на носик объектодержателя и поджимающим диафрагму 1.Отверстие колпачка для выхода электронного пучка закрыто тонкой пленкой 5, аналогичной пленке 3.758952 оставитель В, Гаврюшинехред Х, Рейвес ЕорректорС, Ш Фельдма дак ж 784 Подписноарственного комйтета СССизобретений и открытийЖ, Раушская наб д. Заказ 6748/б Тир Госу елам сква НИ 13035,Филиал ППП "Патент", г, Ужгород, ул. Проектная На поверхность диафрагмы наносят вещество, создающее при термическом испарении или разложении неОбходимую газовую атмосферу внутри каме, , например атмосферу пара РЬ Тонкая пленка на колпачке, например...

Номер патента: 593589

Опубликовано: 07.09.1981

Авторы: Балаклиций, Воробьев, Цвык

МПК: H01J 25/00

Метки: оротрон

...зеркал, что позволяетния длины дифракционных решеток на оптимизировать связь между электроноси пушки симметрично ей относитель- ным потоком и дифракционным излуно оси прибора, перпендикулярной осичением. За счет уменьшения площадипушки, расположен отражатель, формиру- дифракционных решеток, а также зающий, сходящийся пучок. счет того, что брусья этих решетокНа чертеже изображен предлагаемый не изолированы одюн от другого, уменьоротрон. шаются омические и дифракционные поРезонансная электродинамическая 20 терн в резонаторах.система оротрона выполнена в виде Для предлагаемого устройства недвух связанных симметрично и рас- требуется специальных фокусирующихположенных относительно оси оротрона систем (магнитных или же...

Номер патента: 776366

Опубликовано: 07.09.1981

Авторы: Ажажа, Глазунов, Косик, Редкокаша, Свинаренко, Юферов

МПК: H01J 9/38

Метки: водорода, насос, откачки

...быстрота откачки, равнаяприблизительно 8,3.10 Зл/с,см.В таких же условиях насос с палладиевой мембраной из того же металла(ПД,8), но без покрытия показал 20 удельную быстроту откачки равную приблизительно 4 10-9 л/с смд,Таким образом, предлагаемая конструкция насоса обеспечивает существенное увеличение удельной быстроты откачки или при постоянной быстроте откачки позволяет снизить температуру.нагрева мембраны,а следовательно,увеличить срок службы насоса,что особенно существенно для очень тонких мембран из палладия формула изобретения Насос содержит корпус 1 в виде фланца, подсоединяемого к откачиваемому объему (на чертеже не показан),с патрубком 2 для подвода откачиваемоГо газа. К патрубку 2 через изолятор 3 закреплена палладиевая...

Номер патента: 776389

Опубликовано: 07.09.1981

Автор: Пучкарева

МПК: H01J 37/00

Метки: диэлектриков, ионными, исследования, пучками

...Схема измеренийвключает измеритель б тока и потенциометр 7. Экран 2 перекрывает пространство вблизи мишени, а для входапучка и выхода излучения снабженсоответствующими отверстиями. Он изолирован от другихэлементов устрой"ства и заземлен через потеициометр 7,Металлический держатель 4 образцазаземлен через измеритель 6 тока.Устройство работает следующим образом.Ускоренный до некоторой эйЕ 4 гиипучок первичных ионов из источника 1через отверстие в экране 2 йоотупа-ет на образец 5,При взаимодействии первичноГопучка ионов с поверхностью образца" последний распыляется в вйденейтральных атомов, положительных и:отрицательных ионов. Часть первич"ныхиойов, претерпевая упругое вза- "имодействие с атомами, рассеивается.Как-вторичные, так и...

Номер патента: 786693

Опубликовано: 07.09.1981

Автор: Трусов

МПК: H01J 61/80

Метки: газоразрядная, импульсная, лампа

...трубчатый корпус 1 из механически прочного электроизоляциовиого материала (кварца, керамики и. т.д.), внутри которого соосно с иим расположена кювета 2 в виде трубки 3 из оптически прозрачного материала, торцы которой закрыты торцовыми окнами 4. Кольцевой зазор 5 между корпусом и кюветойзаполнен рабочим газом. В случае применения лампы для возбуждения частицв твердом теле кювета 2 может бытьзаменена стержнем иэ твердого тела,Цилиндрическая Форма корпуса и кюветы в принципе не обязательна, они могут иметь, например, эллиптическуюили любую другую Форму, однако обязательно .наличие узкого зазора между нимифВ кольцевом зазоре 5 расположены протяженные металлические электроды б, которые прикреплены к корпусу 1 первой 7 и второй 8...

Номер патента: 864378

Опубликовано: 15.09.1981

Авторы: Дужий, Ивашкив, Пигрух

МПК: H01J 29/46

Метки: электроннооптическая

...работает следующим образом.Электроны, эмитированные катодом с помощью иммерсионного объектива, образованного элементами 1-3, формируются в электронный пучек 13, который, пройдя через выреэаюшую диафрагму 8, ограничивается по току и апертуре. При наличии дефектов сборки элементов 2 и 3 и децентровке электрода 10 на центр отверстия 9 не попадает центральная часть электронного пучка 13. С помощью низковольтных линз, образованных попарно электродом 3, дополнительными диафрагмами 6 и 7 вырезаюцей диафрагмой 8, центр электронного пучка совмещается с30 центром отверстия 9 вырезающей диафрагмы 8. При подаче на дополнительную диафрагму 6 потенциала, отличающегося от потенциала ускоряющего электрода 3, электронный пучок 13 отклоняется вдоль...

Номер патента: 866610

Опубликовано: 23.09.1981

Авторы: Барченко, Голубев, Потсар, Тарвид

МПК: H01J 17/06

Метки: газоразрядных, катодный, узел, устройств

...узла.Цель изобретения - повышение энергетической эффективности катодного узла за счет увеличения коэффициента усиления плазменного тока.Указанная цель достигается тем, что в катодном узле, содержащем систему возбуждения вспомогательного разряда для образования плазменного катода, набор усилительных электродов кольцевой Формы, каждый из которых подключен к источнику потенциала более отрицательного,чем потенциал Щ плазменного катода, при этом на внутренних поверхностях усилительных электродов выполнены металлические ребра, сориентированные параллельно продольной оси устройства. 25На фиг,1 показана конструкция предлагаемого катодного узла; на фиг.2 схема подключения катодного узла к источнику питания.Катодный узел ( Фиг.1 ) состоит из...

Номер патента: 866611

Опубликовано: 23.09.1981

Автор: Коротеев

МПК: H01J 43/04

Метки: микроканальной, пластиной

...питания одновременно с размещением пластины во внешнем поле не влияет на процессы,происходящие в пластине под действйем поля, но обеспечивает длительныйрежим работы после включения. В случае отсутствия подключения пластинык внешнему источнику питания, разностьпотенциалов, возникающая между электродами пластины в момент созданияполя, будет уменьшаться по закону разряда межэлектродной емкостй и пластины С через ее внутреннее сопротивление К, Характерное время разряда укаэанной ВС-цепочки имеет значение 10:610 с и обеспечивает сохранение разности потенциалов на электродах пластины в течение промежутков времениЬТ, удовлетворяющих соотношению ЬТ(СЙС,Таким образом, предлагаемый способобеспечивает работоспособность микроканальной пластины и...

Номер патента: 867332

Опубликовано: 23.09.1981

Авторы: Вальтер, Герольд, Питер, Роберт, Рудольф

МПК: H01J 61/20

Метки: давления, источник, многоамперный, низкого, ультрафиолетовый

...дуги через нее было возможно более высоким. Следует испольэовать камеру с возможно меньшим диаметром, достаточным лишь для того, чтобы обеспечить компенсацию давления.Проход газов через камеру компенсации осуществляется так что образуется один участок пути от катоднойкамеры к анодной. При таком исполнении камеры компенсации давлениякомпоненты потока паров ртути (атомы ртути, ионы ртути и электроны возможно и аргона) на указанных участках пути должны хотя бы однократно встречаться с внешним электрическим потенциалом, имеющимся между катодом и анодом, что предотвращает пробой.На фиг. 3 показана камера компенсации, образованная прямой трубкой 5 диаметром 16 мм, внутри которой проходит Ч-образная трубка б диаметром 2-6 мм. Плечо 7 трубки 6...

Номер патента: 868880

Опубликовано: 30.09.1981

Авторы: Адамовский, Резников

МПК: H01J 1/20

Метки: катодный, лампы, узел, электронной

...термостабилизации на его эмитирующем участке,Указанная цель достигается тем,чтов катодном узле с эмитирующей поверхностью, расположенной на наружнойстороне корпуса, содержащего теплоноситель, соединенный паропроводомс конденсатором, в корпусе установлена втулка из материала с высокойтеплопроводностью, в которую вставленстакан конической формы, образующийсвоей наружной поверхностью с втулкойзазор, заполненный материалом с низкой теплопроводностью (например, керамикой или парами теплоносителя).На чертеже изображена предлагаемаяконструкция катодного узла в разрезе,общий вид,На наружной поверхности корпуса 1катодного узла установлен охлаждаемый катод 2 электронной лампы. Вкорпус 1 вставлена втулка 3, выполненная из теплопроводного...

Номер патента: 868881

Опубликовано: 30.09.1981

Авторы: Клименко, Круковский, Левицкий, Марин, Меньшенин

МПК: H01J 1/144, H01J 1/32

Метки: вторичноэлектронных, катодов, материал

...окиси алюминия, имеют при этом меньший вторичноэмиссионный ток и лучшую электропроводность, Последние факторы приводят к увеличению срока службы катодов с добавками указанных окислов, а также к увеличению электропрочности и стабильности парамет ров приборов, ввиду резкого уменьшения уровня локализации зарядов, вто-. ричноэлектронного резонанса, пробоев и искрений.55Система У 2 Оз -20-5 с Оз обладает высокой термической стабильностью и гораздо большей электропроводнэстью по сравнению с известной. Одной из возможных причин стабильности электропроводности предлагаемого ма териала является благоприятное соотношение радиусов катионов, вследствие чего затруднено упорядочение структуры твердых растворов и образование микродоменов...

Номер патента: 868882

Опубликовано: 30.09.1981

Авторы: Гинсбург, Зильберштейн, Конаков, Кудряшов, Кузьминова, Нестеров, Пуленко, Солинов, Украинский, Федоров, Чудновский, Юрков

МПК: H01J 29/86

Метки: колба, прибора, электронно-лучевого

...электроннолучевого прибора;а - коэффициент уравнения (1);х - расстояние на горизонтальнойпроекции от центральной осиколбы до внешней поверхности конуса;й - длина радиуса кривой от торца конуса до его прямолинейного участка внешней поверхности конуса;уо - вертикальная координатацентра радиуса;х - горизонтальная координатаоцентра радиуса.На фиг. 1 изображена колба с вертикальными сечениями по малой, большой и диагональной осям; на фиг. 2 - колба злвктроннолучевого прибора в пла- Ц) не, На фиг. 1 показаны горизонтальные Малая 0,3136 Х 0,3316 0,2513 Х 0,3136 0,12306 Х 0,2513Боль,4118 Х 0,4269шая наль,2379 Х 0,4827 следы сечений плоскостями от 0 до и, которые перпендикулярны центральной оси колбы - оси у, Конус 1,и экран 2 сочленены по торцу....

Номер патента: 868883

Опубликовано: 30.09.1981

Авторы: Гренишин, Лашков, Салядинов, Тибилов, Шацева

МПК: H01J 31/08

Метки: информации, электронно-оптической

...Ж, Раушская наб., д. 4/5филиал ППП "Патент", г.ужгород, ул. Проектная,4 ходит в новое вещество В, люминесцируюощее под действием света.Воспроизведение информации осуществляется путем освещения полимерной пленки светом, поглощаемым веществом. При этом в местах облучения электронным пучком наблюдается люминесценция вещества В. Поскольку превращение А в В в полимерной пленке происходит под действием записывающего электронного луча необратимо, и воспроизводящий световой поток не разрушает 1 О записанное иэображение, время хра- нения и накопления информации, записываемой электронным лучом, не ограничено. Далее, поскольку превращение А в В происходит в накопителе 5 полимерной пленки на молекулярном уровне, структура накопителя практически...

Номер патента: 868884

Опубликовано: 30.09.1981

Авторы: Вьюгина, Лебедев, Степанов, Фельдман

МПК: H01J 31/50

Метки: электронно-оптический

...того, с целью получения оптимальной чувствительности по управляющим напряжениям отношение ширины каждой апертуры к расстоянию между апертурами и к диаметру электронного пучка в кроссвере равно единице.На чертеже представлен электронно-оптический преобразователь.Он содержит расположенные в вакуумной оболочке 1 фотокатод 2, ускоряющую сетку 3, фокусирующую систему 4, затворные пластины 5, многоапертур ную затворную диафрагму б, систему пластин 7 развертки, экранирующую диафрагму 8, пластины компенсации 9, люминесцентный экран 10.Прибор работает следующим, образом.При отсутствии напряжений на затворных пластинах 5,пластинах 7 развертки, компенсирующих пластинах 9, сформированное электрической линзой электронн е изображение с...

Номер патента: 868885

Опубликовано: 30.09.1981

Авторы: Бережковский, Галль, Кузьмин, Махов, Павленко

МПК: H01J 49/42

Метки: анализатора, квадрупольного, крепления, масс, электродов

...использовать такой анализатор для работы в умеренном и тем более в широком диапазоне масс, что является общепринятым для всех современных квадрупольных маесспектрометров, то при записи масс- спектров за пределами наиболее легких масс, когда на электроды анализатора подается высокочастотное напряжение более 1 кВ (обычно максимальные величины этого напряжения составляют 3-5 кВ), в зазорах возникает разряд, загорающийся первоначально в узкой части зазора и распространяющийся вдоль зазора. Этот процесс приводит к зарядке участков системы крепления, в том чис ле неэкранированных электродами отзоны движения ионов (т.е. к зарядке участков (системы крепления, расположенных между электродами), а в итоге к искажению поля анализатора, нарушению...

Номер патента: 868886

Опубликовано: 30.09.1981

Авторы: Галль, Кузьмин, Павленко

МПК: H01J 49/42

Метки: квадрупольного, крепления, масс, спектрометра, электродов

...изоляционной обоймы; с . - разность между радиусом электрода й и минимальным рас-. стоянием от оси электрода до его плоской пове хности, а, с = 2 Е - .4 С - 2 й + с Геометрические размеры изоляционной обоймы и фиксирующих цилиндрических изоляторов выбраны в зависимости от формы поверхности полеобразующих электродов в таком соотношении,что условия самоудержания электродов с гиперболической рабочей поверхностью и цилиндрических изоляторов в изоляционной обойме всегда выполняются. При этом обеспечена возможность выбора Формы поверхности этих электродов, обращенной к изоляционной обойме, что важно для технологии изготовления электродов, а также для удобства и надежности их установки и Фиксации в изоляционной обойме.На фиг. 1, 2 и 3...

Номер патента: 868887

Опубликовано: 30.09.1981

Авторы: Гончук, Демышев, Сулацков

МПК: H01J 61/22

Метки: высокого, газоразрядная, давления, лампа

...Корректор Г. РешетникЗаказ 8344/77 Тираж 787 ПодписноеВНИИПИ Государственного комитета СССРпо делам изобретений и открытий113035, Москв, Ж, Раушская наб., д. 4/5 филиал ППП "Патент", г. Ужгород, ул, Проектная,4 технологическая сложность нанесенияи 46 крепления покрытия из окисловредкоземельных элементов.Наиболее близкой по техническойсущности к предлагаемой являетсягазоразрядная лампа высокого давления, содержащая горелку, наполненную5щелочными или щелоч ноземель нымиэлементами или их галогенидами, горелка смонтирована на металлическойраме, установленной во внешней колберама снабжена защитным покрытием 10для уменьшения фотоэлектронной эмиссии 31.Однако применяемые покрытия изокиси хрома недостаточно эффективны,так как не обеспечивают...

Номер патента: 868888

Опубликовано: 30.09.1981

Авторы: Васильева, Волков, Гилев, Рогожкина

МПК: H01J 61/64

Метки: газоразрядный, источник, света

...включении промышленного переменного напряжения через трансформатор в устройстве зажигается короткий тлеющий разряд, в котором разрядные области локализуются справаот рабочих электродов. Слева (до анодов) и справа от спирального катода 4 устанавливается единственноев разряде темное пространство. Заним располагается протяженное яркоекатодное свечение 5, заполняющеевсе свободное пространство разрядной камеры 1, При небольшой аномальности разряда и р = 0,15 торр неонав разрядном устройстве устанавливается ток= 6 10 А и переменноенапряжение О = 360 В, Плазма катодного свечения 5 имеет форму яркосветящегося столба, диаметр которогоравен диаметру спирального катода 4,а длина достигает нескольких десятков сантиметров. Электродная...

Номер патента: 797538

Опубликовано: 07.10.1981

Авторы: Вертий, Масалов, Попенко, Шестопалов

МПК: H01J 25/02

Метки: генератор, дифракционного, излучения

...выводится 5090 7 мощности бокового излучения взависимости от частоты генерации;20во-вторых, выполнением зеркала 2 ОРбез возмущающих элементов, что позволяет уменьшить пусковые токи иувеличить стабильность генерируемыхчастот.25 30 Электронжй поток, сформированный35 катодным уэдом 5 и продольным магнитным полем, пролетая вблизи.периодической структуры 4 порождает дифракционное излучение, которое возбуждает ОР. В резонаторе устанавливается одно40 иэ собственных колебаний. После этого резонатора, излучение, представляющее собой квазиоптический пучок, дифрагирует на зеркалах 2 и 3. Специфическое распределение поля в ОР45 ГДИ обуславливает наличие в поле излучения боковых компонент поля с от" носительно большой интенсивностью (фиг.2).Основная...

Номер патента: 871254

Опубликовано: 07.10.1981

Авторы: Бобруйко, Киселев, Мартюшов, Соколов

МПК: H01J 9/44

Метки: газонаполненного, разрядника

...С.ШоПоднисноеета СССР Это достигается тем, что согласно способу изготовления газонаполненного разрядника, включающему образование неразъемного соединения неподвижного электрода и полой втулки с оболочкой, установку межэлектродного зазора с помощью подвижного электрода, размещенного во втулке, сварку втулки и жесткого вывода подвижного электрода по их торцевым поверхностям, откачку полости разрядника, наполнение рабочим газом и герметизацию, после образования неразъемного соединения неподвижного электрода и полой втулки с оболочкой подвижный электрод устанавливают вплотную к неподвижному, а установку межэлектродного зазора производят после герметизации путем роликовой обкатки наружной поверхности полой втулки до достижения...

Номер патента: 871256

Опубликовано: 07.10.1981

Автор: Павленко

МПК: H01J 29/41

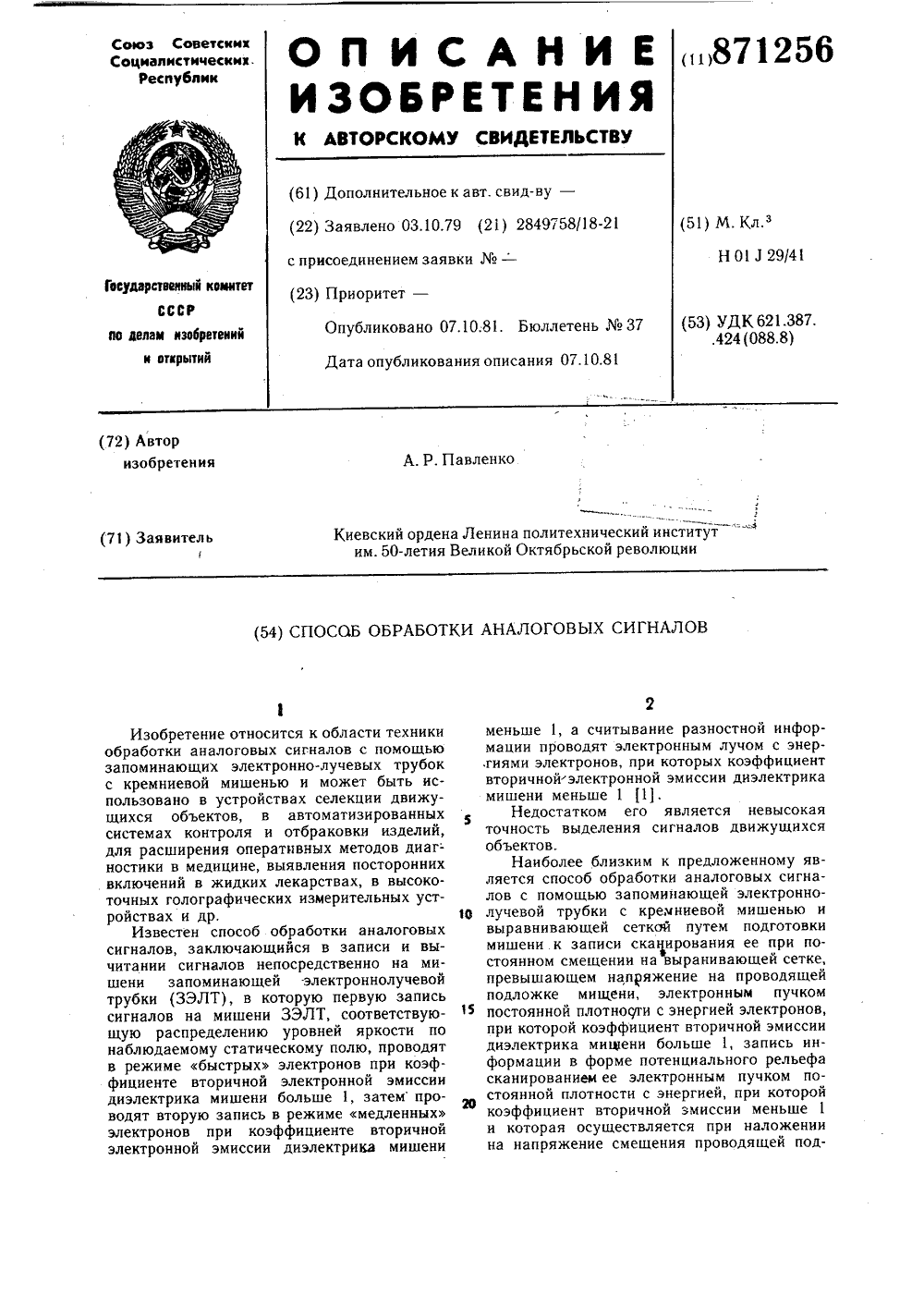

Метки: аналоговых, сигналов

...проводящую подложку мишени ЗЭЛТ 1 через й =50 кОм из блока управляемых напряжений 3 подают смещающее напряжение (+) 15 В, причем блок 3 управляется сигналами синхронизатора 6. Входной видеосигнал, представляющий собой записываемую информацию и изменяющийся в пределах 5 В от уровня черного до уровня белого, подают через коммутатор 7, управляемый сигналами синхронизатора 6, на проводящую подложку мишени ЗЭЛТ 1; при этом напряжение на проводящей подложке мишени ЗЭЛТ 1 изменяется от (+) 15 В до (+) 20 В соответственно для уровней белого и черного, а шкала серого представлена соответствующим распределением напряжений между (+) 15 В и (+) 20 В. Мишень сканируют электронным лучом постоянной плотности, коэффициент вторичной эмиссии диэлектрика...

Номер патента: 584668

Опубликовано: 07.10.1981

Авторы: Алексеев, Иванов

МПК: H01J 47/02

Метки: аварийного, генераторов, перегрева, раннего, узлов, электростанций

...напряжения, обеспечиваютподачу напряжения на электроды камер.Блок 9 усиления постоянного тока ирегистрации измеряет ток от камеры 3.Установка работает следующим образом,Газ поступает в металлическийкорпус 1, проходит сначала через камеру 2, затем через камеру 3. Передкамерой 2 находится радиоактивныйисточник, обеспечивающий ионизациюгаза. На камеру 2 подается напря 40 45 50 55 Источники информации, принятые во внимание при экспертизещ 1. ЭЕЕЕ Тгапь. оп Рои. Аррагасо 5 10 15 20 25 ЗО 35 жение от источника 7 питания, Величина напряжения обеспечивает условия при которых все ионы газа, попавшие в камеру, осаждаются на электродах камеры при всех возможных изменениях параметров газа. На вторую камеру ионы, таким образом, не проходят, и...

Номер патента: 873301

Опубликовано: 15.10.1981

Авторы: Арянина, Смородинова

МПК: H01J 1/142

Метки: материал, эмиссионный

...сушат при Характер взаимодействияпри нагреве Температура Материал воспламенения, С Воздействие трению Безводнаятройнаяперекись Горение совзрывом Интенсивноеискрение 180-210 Искрения нетТо же, с пленкой по приме 300 Горение Искрения нетТо же, с пленкой по примеру 3 300 Горение Таким образом, как следует из таб. си одного или нескольких металловподгруппы А 11-Ч групп периодичеслицы, предлагаемый эмиссионный мате 1-2кой системы элементов, толщинои 1- риал обладает пониженной пожаровзрымонослоя.воопасностью.Формула изобретения50Источники информации,Эмиссионный материал на основе принятые во внимание при экспертизе перекиси щелочноземельных металлов11 ч для оксидных катодов газоразрядных электронные катоды, М.-Л Энери вакуумных приборов, о...

Номер патента: 873302

Опубликовано: 15.10.1981

Авторы: Кондратьева, Корочкина, Кузнецова, Лучин, Седов

МПК: H01J 1/15

Метки: катод, накала, прямого

...-несколько тысяч часов, КПД д 2 Х. Примощности накала 19 А 3,2 В = 61 Втподогреватель кратковременно нагревает катод до 1800 С и перегорает, Катоды большего размера на данной проволоке нагреть до такой температурынельзя.Цель изобретения - повышение КПДкатодного узла.Поставленная цель достигаетсятем, ч го в катоде прямого накала, содержащем эмиттер в виде пластины, закрепленный на держателе, пластинаэмиттера выполнена, по крайней мере,из двух частей с зазором, увеличивающимся в сторону держателя, у которого он равенА= 2 - а,5где с, - зазор;Х - теплопроводность держателя- площадь сечения держателяч, - общий тепловой поток эмиттера;Ь 1 - перепад температур междуэмиттером и держателем.На фиг. 1 представлен катодный. узел, общий вид;...
