Генератор прямоугольных импульсов
Номер патента: 1413702
Опубликовано: 30.07.1988
Авторы: Блинов, Буданова, Гелемеева, Пароль, Розинский, Савченков, Шарков
МПК: H03K 3/282
Метки: генератор, импульсов, прямоугольных
...ли напряжения, выходы которых через диоды 11 и 12 соединены с неиивертирующим входом операционного усилителя 1.35Генератор прямоугольных импульсов работает следующим образом.Допустим, что при включении питания на выходе операционного усилителя 1 установилось положительное напряжение. Конденсатор 2 начинает зарякаться через последовательно включенный диод 5 и резистор 3 с постоянной времени, определяемой конденсатором 2 и резистором 3. Процесс заряда конденсатора 2 продолжается до тех пор, пока напряжение на иннертирующем входе операционного усилителя 1 не превысит напряжения на его неинвертирующем входе, определяемого отношением сопротивления резисторов 8 н 10. Когда это произойдет напряжение на выходе операционного усилителя скачком...
Способ активировки оксидного термокатода
Номер патента: 1137568
Опубликовано: 30.01.1985
Авторы: Бернштейн, Гелемеева, Егоров, Иофис, Пароль, Розинский, Савченков, Соловейчик
МПК: H01J 9/04
Метки: активировки, оксидного, термокатода
...пребывания термокатодапри температурах, превышающих рабочую,и оптимагьного времени проведенияпроцесса,Минимальная температура началапроцесса активировки (770-870 К)определяется необходимым уровнем токаэмиссии с катода, т.е. зависит отнапряженности электрического поля,нрикладываемого к катоду. При токоотборе в рабочем режиме с катода токаплотностью 100 мА/см и менее напряженность поля. такова, что отравление катода не наблюдается при 770 К.При напряженности поля, необходимойдля токоотбора в рабочем режиме1,0-15 А/см, отравление катодане наблюдается при 870 К.Для скорости подъема температурыменее 20 К/мин возрастает общеевремя активировки. При этом не наблюдается улучшение качества проведения процесса активировки.При скорости подъема...
Способ активировки оксидного термокатода электровакуумного прибора
Номер патента: 1127020
Опубликовано: 30.11.1984
Авторы: Бернштейн, Гелемеева, Егоров, Иофис, Пароль, Розинский, Савченков, Соловейчик
МПК: H01J 9/04
Метки: активировки, оксидного, прибора, термокатода, электровакуумного
...напряжение снижает приподдержании уровня тока постоянным,а после стабилизации анодного напря"3 фжения прибор выдерживают в этом режиме 15-20 мин.Режимы активировки выбраны исхоцяиз требований обеспечить получениестабильного тока эмиссии катода безего нагрева до температур, превышающих рабочую, и оптимального временипроведения процесса.Чтобы получить уровень тока, достаточньй для активирования (еще при"неактивном" катоде), напряжение ускоряющего электрода должно в 1,21,5 раза превысить номинальное значение, что установлено Экспериментально,Увеличение анодного напряжения начала процесса активировки более 15номинального напряжения приводит кпоявлению возможности отравления катода.При скорости подъема анодного напряжения менее 0,01...
Способ изготовления термоэлектронного катода
Номер патента: 1091246
Опубликовано: 07.05.1984
Авторы: Жолобова, Иофис, Квасков, Лазанов, Пароль, Семанова
МПК: H01J 9/04
Метки: катода, термоэлектронного
...в порошке боридов редкоземельных и щелочноземельных металлов имеются градиенты концентрации этих металлов как в направлении реагирующей поверхности, так и к поверхности порошка, обращенной к вакууму, с которой происходит испарение металлической компоненты. Можно считать, что диффузионные потоки металлической компоненты, вызванные градиентами концентрации будут равны и, следовательно, необходимое количество реагирующей метаги;ической компоненты на единицу площади необходимо увеличить вдвое.Увеличение количества металличес. кой компоненты в порошке на единицу площади реагирующей поверхности не приводит к изменению существа фиэикохимических процессов и несказывается на свойствах полученного обьекта ( концентрация редкоземельсного...
Термоэлектронный катод прямого накала
Номер патента: 1045302
Опубликовано: 30.09.1983
Авторы: Головченко, Иофис, Ковалев, Лазанов, Пароль
МПК: H01J 1/15
Метки: катод, накала, прямого, термоэлектронный
...1 ВОЗЬИ.Пр СХех 1 с начснй От: 1 Одеций .л с Цадс и пОпс,)чць х сГчсци разных уча с ГКОВ сс 1 эхэОпредс"лсци" ,;,Ме" хп .ох 0 Г э теГХББГПнО 1 СССЧть М: Ни 21 ЬЦУО:.:;. ЩБДЬ ЧЭЛУЧБЮЩСйповерхности т, е. хОкахГ 20 вать натпеваемую частькатода при сохогнсцнн пот;:еблясьюй мсицности2 УРОВС Г 1 РО Тяпа Н ЗССПГСЧХТЬ ДОСтаТОЧГ 1 ЫНзапас ланта",а испаргюНВГО В п)10 Ссср эксплуата.ДИИ,. ДЛЯ УВСЛИБСНИЯ ДОЛГОВСЧНОСтн,1 РГГмахыая площад:. Погеречного сечениястержня находится на первом у асткс Ббгизи.мТтруюспс поверхности. ,. еличснис площаХпПОПСО С;, СЕН 1 Я ,1Б;ОРОМлгаст.;.с в , раза 10 тнот цен ив Гь РаГДсй попсРСЧЦЬ 1,": СЕЧЕЦИй СТЕОжГГЯ Г.СОВОГЭ Ч ВтОРО;Ол;астков О,:", Приводит к локализации изучаюси ГОвсохОсти и сох 1 эачснн тс;,в 21...
Термоэлектронный катод прямого накала из гексаборида лантана
Номер патента: 1045301
Опубликовано: 30.09.1983
Авторы: Головченко, Иофис, Ковалев, Лазанов, Пароль
МПК: H01J 1/15
Метки: гексаборида, катод, лантана, накала, прямого, термоэлектронный
...2 Отцовение этого сече.НИя К ПЛГщади ПСГерехОГО С.-.пня Стерхпя у ОСНвацня СОСтаВЛяЕт 0,-0,3.На чертеже представ:еа конс;рукцнн тсрглозЕектроццого катода прямого накала из ГСКСабсоида, таацтаца.таКатОт СОДЕ РЖИЗ ЗМ 113 тааОт; и ЦОЬСРХЦОСтЬ т, держатСЛЗЛ ИЗ СТержаиая 2, ОСПВНОЙ 123 3, допопнительнг,ае,тгазаа 1 4 сговацтлс 5 лз диэлектрика с выводами и Виц.ПРЕДЛЫ ЗнатЕНИй ОтЦОЩЕНИй .МЕЖДУ ПЛОЩаДЯ.Ми ГПЕРЕЧЬЫХ ССЧСННй СТСРХНЯ, 32 КЛЮТСННЫМИ МСЖДУ ПОПОаГЛИТСЛЬЦЫМ:д Ца 32 ГИ, 2 Также ДОГ 0 ГЬПТСЛЫЬГЯ Пазаын И т ВОТИВОЦОЛОЖНЫМИСТОРОН 211 Л СТСР,:СН 3 И .Г 01 ттатт,;аО ПОГ 1 ЕРСЧ 1 ЮГОСтСца 1 Я ДСРЖЫТСЛ 1 У ОСТТтваанР 1 РСДСЛСНЬТэксперимсеталыю исходя нз тоебований обеспе.ЧИТЬ ЗНВЧИТ 01 анЕ СОКРатцСИС Р 23 ЛГСРОВ ИСХОДНой 32 ГО 3(И Р 3 ГЕСС...
Термоэлектронный катодный узел
Номер патента: 1034092
Опубликовано: 07.08.1983
Авторы: Головченко, Иофис, Лазанов, Новоселов, Пароль
МПК: H01J 1/20
Метки: катодный, термоэлектронный, узел
...изолированный экран 3,основание 4 из диэлектрика с выводармиУстройство работает следующим образом.При включении катода экран нагре-.вается посредством электронной бомбардировки, Для этого первичный термокатод нагревают до температуры порядка 2000 С и между ним и экраномприкладывают разность потенциалов(положительный потенциал на экране).Температура экрана при этом достаточ"на для обеспечения радиационногонагрева эмиттирующего стержня до ра"бочих температур (1600-1800 С). Нагретый до таких температур стерженьобеспечивает достаточный эмиссионныйток с боковой поверхности для нагрева экрана. Поэтому после нагревастержня разность потенциалов прикладывается между ним и экраном (поло)жительный потенциал на экране),а питание накала...
Термоэлектронный катод прямого накала из гексаборида лантана и способ его изготовления
Номер патента: 807880
Опубликовано: 30.05.1983
Авторы: Головченко, Иофис, Лазанов, Новоселов, Пароль
МПК: H01J 1/15
Метки: гексаборида, катод, лантана, накала, прямого, термоэлектронный
...острия достигается заточкой методом электролитического травления, Изготовленные деталисобираются в катодный узел, т,е. прикрепляются к выводам основания известными спосоЬами.Использование известных спосоЬовсборки катодов не позволяет применятьдетали сложных профилей высокой точностив том числе деталей с малойплощадью поперечного сечения из-занизкой механической прочности их, всвою очередь обусловленной высокойхрупкостью исходного материала.Цель изоЬретения - повысить надежностьдолговечность и механическую прочность катода,Указанная цель достигается тем,что в термоэлектронном катоде прямого накала из гексаЬорида лантана, имеющем змиттирующую поверхность в видеострия, тело накала и держатели, закрепляемые в основании из диэлектрика,...
Катодно-подогревательный узел торцового типа
Номер патента: 920887
Опубликовано: 15.04.1982
Авторы: Вассерман, Пароль, Шарков
МПК: H01J 1/20
Метки: катодно-подогревательный, типа, торцового, узел
...сжаты между собой до соприкосновения и закреплены.При изготовлении КПУ витки подогревателя после вставления его в керн сжимаютдо соприкосновения между собой, после чегопроизводят закрепление его, например, путем вдавливания пуклей, поджимающих,крайние витки сжатого подогревателя.В частности, сжатие витков подогревателя можно осуществлять посредством тори920887 Формула изобретения Составитель А. Киселев Редактор В. Бобков Техред А. БойкЪс Корректор М. Коста Заказ 2360/64 Тираж 758 Подписное ВНИИПИ Государственного комитета СССР по делам изобретений и открытий 13035, Москва, Ж - 35, Раушская наб., д. 4/5 филиал ППП Патент, г. Ужгород, ул. Проектная, 4рованной пружины и штока, а момент соприкосновения витков определять по положению...
Преобразователь давления
Номер патента: 872990
Опубликовано: 15.10.1981
Авторы: Блохин, Васильев, Головченко, Иофис, Левин, Максимов, Миронов, Пароль, Черняев
МПК: G01L 21/12
Метки: давления
...содержит вакуумированный корпус 1, измерительные элек троды 2 и 3, подложку 4 с подогревателем 5, дополнительные электроды 6:и 7 и систему температурной стабилизации 8, Измерительный электрод 2 идополнительные электроды б и 7 выполнены в виде полупроводниковых слоев 9с системами электродов сток-исток(фиг. 2),Преобразователь работает следующим образом,При действии давления на мембранус электродом 3 изменяется расстояниемежду элекгродами 2 и 3, и ток междуними зависит от температуры измеряемой среды и от давления, У дополнительных неподвижных относительнодруг друга электродов 6 и 7 ток зависит только от температуры. С изменением температуры измеряемой среды изменяется ток, протекающий через электроды. Сигнал с дополнительных...
Силоизмерительное устройство
Номер патента: 853433
Опубликовано: 07.08.1981
Авторы: Блохин, Головченко, Квасневский, Левин, Пароль, Сергеев, Черняев
МПК: G01L 1/10
Метки: силоизмерительное
...2. Электрод подключен к возбудителю колебаний струны 3 и источнику853433 Формула изобретения постоянного напряжения 4. Возникающие между струной 1 и электродом2 силы вызывают колебания струны ссобственной частотой, если частотанапряжения возбудителя колебаний 3равна и/или кратна собственной частоте .,руны, Для измерения частоты 5колебаний струны параллельно ей сзазором установлена плоская полупроводниковая структура б с выводамина противоположных концах 7 и 8. Выводы подключены к источнику питания о9 через индикаторный прибор 10, Кроме того, вывод 8 соединен со струной через источник напряжения 11.Колебания струны вызывают изменениятока в полупроводниковой структурес частотой колебаний СтРуны. Характер изменений тока определяетсяза...
Триггер с динамическим представлениеминформации
Номер патента: 847493
Опубликовано: 15.07.1981
Авторы: Иофис, Пароль, Розинский, Савченков, Хащеватский
МПК: H03K 3/286
Метки: динамическим, представлениеминформации, триггер
...информации,Схема содержит статический К 5-триггер 1, первый вход которого соединенс первым входом 2 устройства и входом инвертора 3, выход которого соединен с катодом диода 4, выходом Р 5 триггера 1 и выходом 5 устройства,анод диода 4 соединен с входом 6 так-товых импульсов, второй вход К 5-триггера 1 соединен со вторым входом 7устройства.Устройство работает следунпцим образом,Пусть элемент памяти Р 5-триггера 1находится в непроводящем состоянии,при этом с подачей тактирунзцих импульсов на вход 6 последние появляются навыходе 5, что соответствует единичному состоянию триггера.При подаче импульса "установочный0" на вход 2 входной диод К 5-триггера1 подзапирается, а транзистор 7 инвертора 3 открывается (на все...
Полупроводниковый элемент памятидля постоянного запоминающего устройства
Номер патента: 824313
Опубликовано: 23.04.1981
Авторы: Анфиногенов, Буздин, Иофис, Кузьмин, Пароль, Флидлидер
МПК: G11C 17/00
Метки: запоминающего, памятидля, полупроводниковый, постоянного, устройства, элемент
...являются ограниченное быстродействие и высокое сопротивление элемента памяти.Цель изобретения - повышение надежности элемента памяти.Поставленная цель цостигается тем, что.элемент памяти содержит пленку металла, которая размещена между слоем ХСП и слоем монокремния, при этом пленка металла со слоем монокремния образует циоц Шоттки.На фиг. 1 показан элемент памяти в интегральном исполнении, выполненный на подложке ноликремния; на фиг. 2 - эквивалентная электрическая схема элемента памяти, на фиг. 3 - элемент памяти в интегральном исполнении, выполненный на сапфировой подложке с эпитаксиальной пленкой кремния; на фиг. 4- эквивалентная электрическая схема эле,мента памяти.Элемент памяти соцержит пластину 1 из поликремния, полосы...
Способ изготовления катодно-подогревательного узла
Номер патента: 771754
Опубликовано: 15.10.1980
Авторы: Вассерман, Иофис, Князькова, Пароль, Шарков
МПК: H01J 9/04
Метки: катодно-подогревательного, узла
...коэффициентов термического расширения алунда и проволоки тела накала алундовое покрытие разрушается и осыпается, что приводит к замы 5 канию подогревателей между собой или с катодами, вследствие чего электри- . ческий прибор выходит из строя.Целью изобретения является повышение надежности и срока службы КПУ.Укаэанная цель достигается тем, то в катод вставляют два подогревателя, выводам которых придают ступенчатый профиль, в изоляторе закрепляют две пары пистонов, расстоя ние между которыми должно удовлетворять следующему соотношению: а ъ Ь - б + 2 а, где а -расстояние между парами пистонов; Ь - минимальная толщина сварочного электрода; б -вне- щ шний диаметр пистона; а -толщина стенки пистона; после чего осуществляют приварку...
Триггер с неразрушаемой памятью
Номер патента: 669477
Опубликовано: 25.06.1979
Авторы: Иофис, Пароль, Розинский, Савченков, Хащеватский
МПК: H03K 3/286
Метки: неразрушаемой, памятью, триггер
...формиро. вателя соединен со входом "восстановление нн. формации" и через вновь введенный конденса. тор со вторым входом второго элемента И и с первым выводом вновь введенного резистора, второй вывод которого соединен с общей шиной.На чертеже представлена принципиальная схема устройства.669477 оставител ехред Н,Редактор О. СтЗаказ 3675/47 Тираж059 Подпн ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва,.Ж - 35, Раушская наб., д. 4/5сн ПП "Патент", г. У Фил ектная, 4 ор 3Предлагаемое устройство содержит триггерный элемент 1, выход которого соединен с первым входом первого элемента И 2, второй вход кото. рого соединен со входом "запись" 3, выход - с первым входом формирователя 4, второй вход которого...
Триггер
Номер патента: 666644
Опубликовано: 05.06.1979
Авторы: Иофис, Пароль, Розинский, Савченков, Хащеватский
МПК: H03K 19/02
Метки: триггер
...управляющим входом 6коммутатора; халькогенидиый элемент памяти 7,вход. выход которого соединен с выходом коммутатора и входом фаэорасшепителя; второйинформационный вход,8 коммутатора соединенчерез конденсатор 9 с цпщой З,через резистор10 - с общей шиной; схему 11 установки триг.гера,Схема функционирует следующим образом,666644 Формула изобретения Составитель Ю, Фнрстовдактор Т, Орловская Техред О. Андрейко Корректор А. Власенк Тираж ИИ 11 И Государстве по делам иэобр 1) 3035, Москва, Ж - 35, 1059 Подписноенного комитета СССРтений и о 1 крытийаушекан наб л, 4/5 каэ 306,44 ППнлнал ППП "Песне",УжЧ 1 о. к.роек гн 3пусть элемент памяти 7 находится в непрово.дящем состоянии, т.е, на его входе выходе - высокий уровень потенциала, На первом...
“способ изготовления ненакапливаемого эмиттера на основе пленки двуокиси
Номер патента: 557423
Опубликовано: 05.05.1977
Авторы: Гордеева, Иофис, Лазаков, Пароль
МПК: H01F 1/30
Метки: двуокиси, ненакапливаемого, основе, пленки, эмиттера
...изготовить сразу пленку чистой двуокиси олова, ее невозможно было бы отформовать, т.е. получить требуемую эмиссионно.акпщную область, так как чистая двуокись олова не обладает необходимой проводимостью. Поэтому окончательное окисление пленки возможно только после формовки эмис. сионно-активной области: Окончательное окисление пленки достигается подогревом ее в течение 10 - 15 час при температуре 1000 - 1200 С при нормальном атмосферном давлении. Отжиг пленок прн температуре выше 1200 С приводит к полному падению тока эмиссии. С другой стороны, скорость термодиффузии олова к поверхности и к эмиссион. но-активной области тем выше, чем выше темпера557423 Составитель Г. КудинпеваТехред Н. Бабурка Корректор Л. Веселовская Редактор Т,...
Способ изготовления электродных систем
Номер патента: 523469
Опубликовано: 30.07.1976
Авторы: Бузников, Варламов, Линник, Лукошкова, Майзель, Манелис, Мошкович, Пароль, Яковлева
МПК: H01J 9/02
Метки: систем, электродных
...в микроэлектронных устройствах и обеспечивает повышение каче. Изобретение относится к области микроэлектроники и может быть использовано для изготовления вакуумных микроэлектронных устройств с электронными лампами.Известен способ изготовления электродных систем, включающий операции изготовления электродов и межэлектродных промежутков 11, недостатком которого является низкая надежность очистки межэлектродных промежутков без повреждения пленочных электродов.Наиболее близким к предлагаемому техническим решением является способ изготовления электродных систем, включающий операции изготовления электродов и прожига электрическим разрядом межэлектродных промежутков путем подачи на электроды прожигающего напряжения 2. Однако этот способ не...

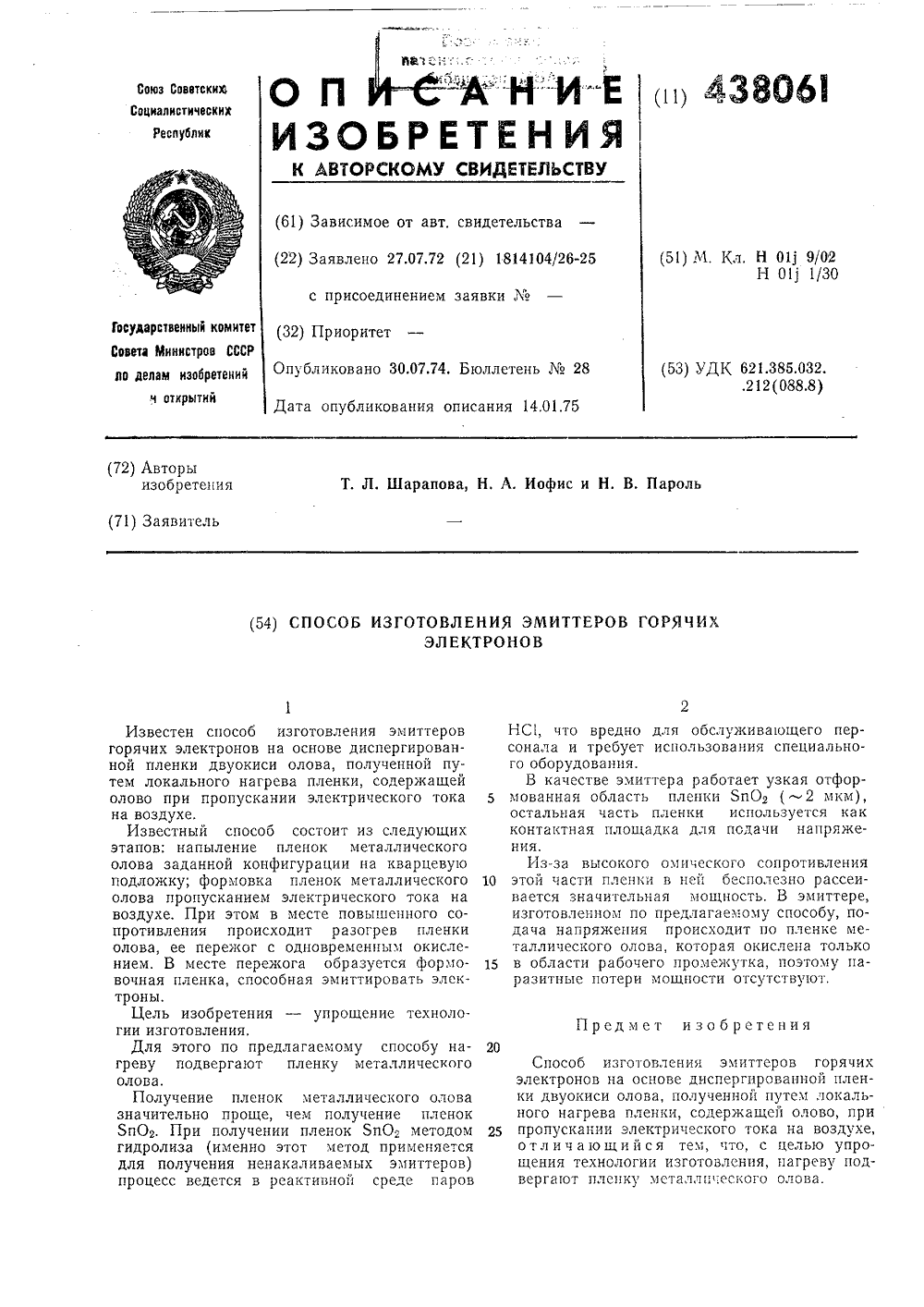

Способ изготовления эмиттеров горячих электронов
Номер патента: 438061
Опубликовано: 30.07.1974
Авторы: Иофис, Пароль, Шарапова
Метки: горячих, электронов, эмиттеров
...10 олова пропусканием электрического тока на воздухе. При этом в месте повышенного сопротивления происходит разогрев пленки олова, ее пережог с одновременным окислением. В месте пережога образуется формо вочная пленка, способная эмиттировать электроны.Цель изобретения - упрощение технологии изготовления,Для этого по предгреву подвергаютолова.Получение пленок металлического олова значительно проще, чем получение пленок ЗпОз. При получении пленок ЯпО; методом 2 гидролиза (именно этот метод применяется для получения ненакаливаемых эмиттеров) процесс ведется в реактивной среде паров НС 1, что вредно для обслуживающего персонала и требует использования специального оборудования.В качестве эмиттера работает узкая отформованная область пленки...
Способ изготовления электронного прибора
Номер патента: 385344
Опубликовано: 01.01.1973
Авторы: Иофис, Пароль, Шарапова
МПК: H01J 1/308, H01J 9/02
Метки: прибора, электронного
...затем перенести его через атмосферу и смонтировать вприборе, например электроннолучевой трубке.Последнее осуществить невозможно, так какца воздухе окись бария немедленно гидратируется, а диспергированцая пленка окисляетсяиз-за ее исключительно тонкой структуры.В результате нарушается электрический контакт между островками металла и полупроводником, а следовательно, система не может рабстать. ЗЭ Предлагаемый, способ изготовления эмиттера отличается тем, что в качестве ионного полупроводника используют фтористый барий, а подложку и эмиттер, смонтированные в приборе, кратковременно прогревают при температуре 400 - 450 С. Фтористый барий более устойчив к воздействию воздуха чем окись бария, кроме того, его свойства полностью...
Способ измерения контактной разности потенциалов
Номер патента: 148155
Опубликовано: 01.01.1962
Авторы: Пароль, Петухов
МПК: H01J 9/42
Метки: контактной, потенциалов, разности
...фиксируется на усилителе по пОложению его стрелки.Предложенный способ не требует снятия характеристик по точкам и графических построений. Он позволяет отсчитывать величину контактной разности потенциалов с помощью стрелочного прибора. Предмет из о бр ет ения Способ измерения контактной разности потенциалов электронных ламп методом тока насыщения, о т л и ч а ю щ и й с я тем, что, с целью упрощения процесса измерений при повышении их точности, величину контактной разности потенциалов определяют как величину анодного напряжения, соответствующего максимальному значению крутизны анодной характеристики лампы при глубоком недокале. Составитель описания А, П, Бидевкин Редактор Б. В. Гурчев Техред А. А, Камышникова Корректор С, Ю. Цверина...
