Трансформатор

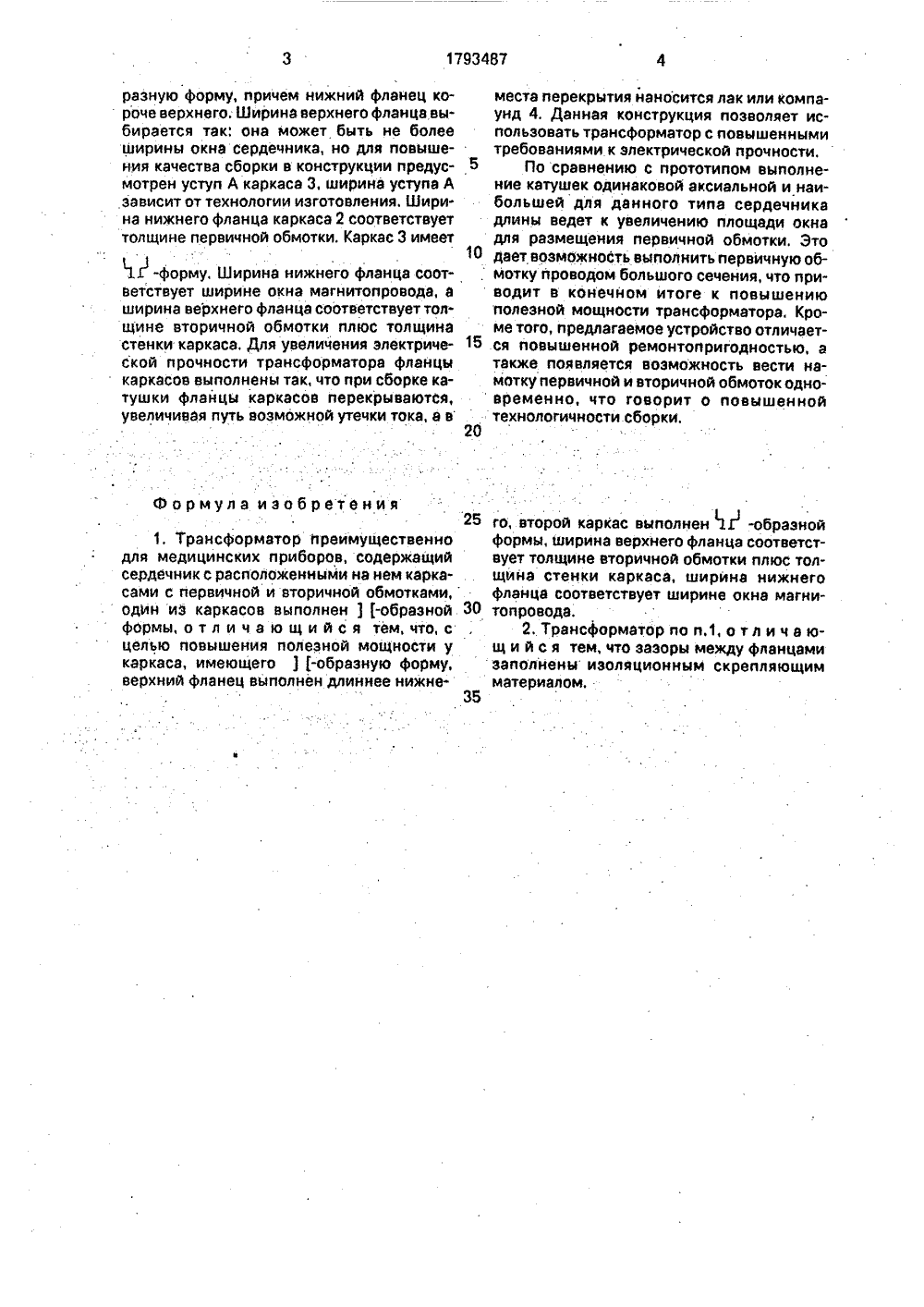

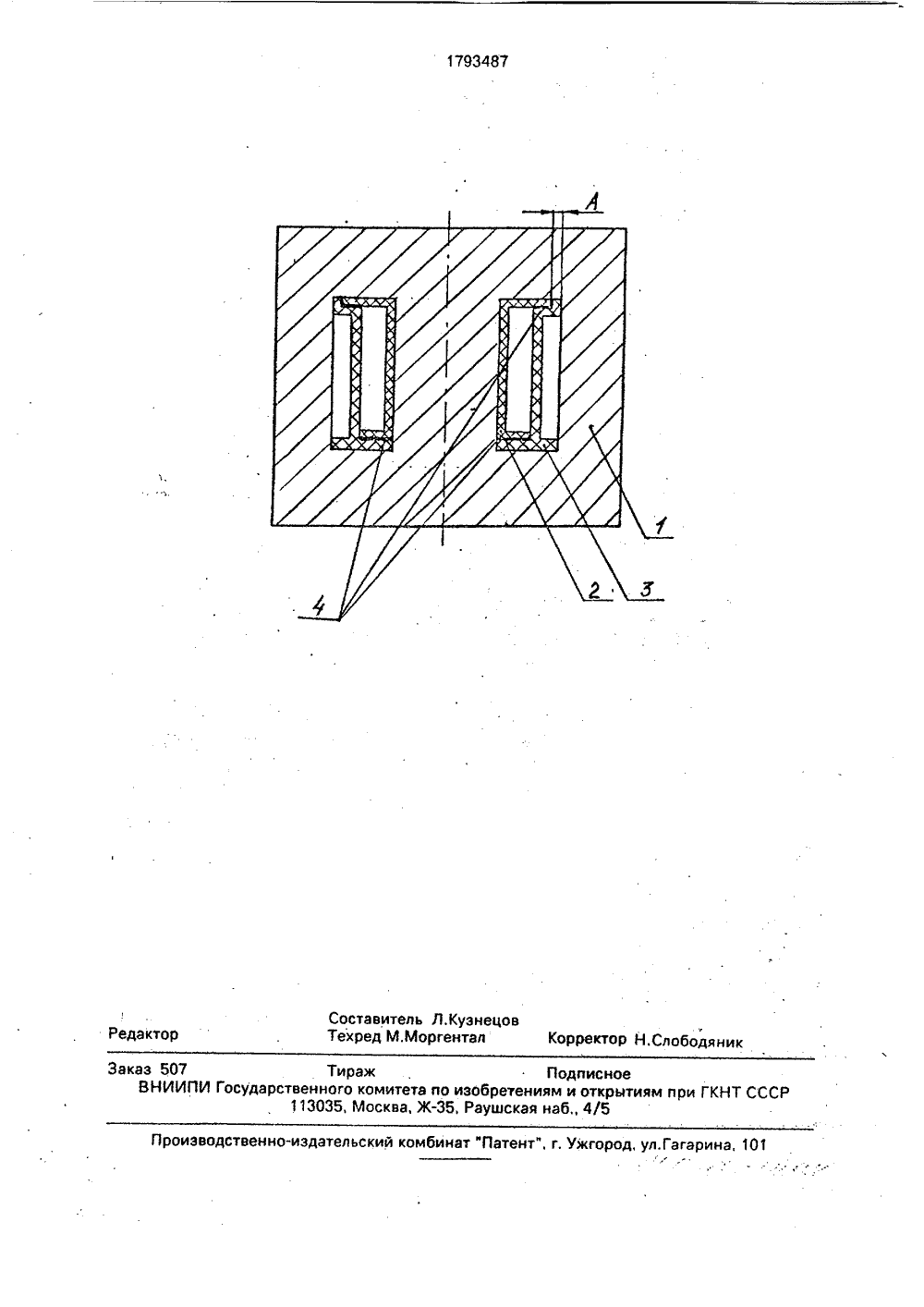

(505 Н 01 Р ОПИС ИЗОБРЕТЕН ВТОРСКО ИДЕТЕЛЬСТВУ 1(56) Патент США ЬЬ 4325045, кл, Н 01 Р 27/30,1982.Заявка ФРГ Ь 1 Р 27/32, 1987. 4) ТРАНСФОРМА(57) Использовани ность изобретени жит сердечник 1 и аксиальной длины обмотками, Каркас га и надеваются имеет ) ( -обраэну е: валек я; транс каркасы с перви ц вставл на серд ю форм ротехнике. Сущформатор содер и 3 одинаковой ной и вторичной яются друг в друечник. Каркас 2 ,каркас 3 имеет 3625964, кл, Н 0 образную форму. Изобретение относится к электротехнике, в частности к трансформаторам для питания медицинских приборов, и может служить для обеспечения электробезопасности и выдерживатьвысокие напряжения.Известно устройство, содержащее трансформатор питания с первичной обмоткой, экранной обмоткой, вторичной обмоткой и делителем напряжения.Недостатком данного устройства является увеличение габаритов и массы трансформатора за счет конструктивных зазоров, заполняемых полужестким отверждаемым изоляционным компаундом.Наиболее близким по технической сущности и достигаемому эффекту к предлагаемому является устройство, содержащее концентрические обмотки, каждая иэ которых размещена на однофланцевом каркасе из изоляционного материала, а намоточные камеры двух соседних каркасов имеют различную аксиальную длину. Между последовательно расположенными обмотками находятся изоляционные прокладки,Недостатком известного устройства является то,;что различная аксиальная длина ОСУДАРСТВЕННОЕ ПАТЕНТНОЕВЕДОМСТВО СССРГОСПАТЕНТ СССР) намоточных камер ведет к увеличению габаритов и массы трансформатора.Цель изобретения - уменьшение габаритов и массц трансформатора за счет изменения конструкций каркасов обмоток.Укаэанная цель достигается тем, что в Я трансформаторе для питания медицинских приборов, содержащем сердечник с расположенными на нем первичной и вторичной в обмотками, первичная и вторичная обмотки с расположены йа каркасах, имеющих следу- . ьО ющие формы: один из каркасов ) -образной формы, а другой 1 -образной формы, а зазоры между фланцами каркасов залива- ф ются лаком или компаундом.4На чертеже схематично изображен предлагаемый трансформатор.Трансформатор содержит сердечник 1 и а каркасы 2 и 3 одинаковой аксиальной длины с первичной и вторичной обмотками. Пространство между фланцами заполнено компаундом 4.Трансформатор рабдтает следующим образом.Каркасы вставляются друг в друга и надеваются на сердечник. Каркас 2 имеет(-об1793487 места перекрытия йаносится лак или компаунд 4, Данная конструкция позволяет использовать трансформатор с повышенными требованиями к электрической прочности.5 По сравнению с прототипом выполнение катушек одинаковой аксиальной и наибольшей для данного типа сердечника длины ведет к увеличению площади окна для размещения первичной обмотки. Это 10 дает возможность выполнить первичную обмотку проводом большого сечения, что приводит в конечном итоге к повышению полезной мощности трансформатора. Кроме того, предлагаемое устройство отличает ся повышенной ремонтопригодностью, атакже появляется возможность вести намотку первичной и вторичной обмоток одновременно, что говорит о повышенной технологичности сборки,20 Формула изобретения251. Трансформатор преимущественно для медицинских приборов, содержащий сердечник с расположенными на нем каркасами с первичной и вторичной обмотками, один из каркасов выполнен ) -образной 30 формы, о т л и ч а ю щ и й с я тем, что, с целью повышения полезной мощности у каркаса, имеющего ) -образную форму, верхний фланец выполнен длиннее нижне 35 разную форму, причем нижний фланец короче верхнего; Ширина верхнего фланца выбирается так; она может быть не более ширины окна сердечника, но для повышения качества сборки в конструкции предусмотрен уступ А каркаса 3, ширина уступа А зависит от технологии изготовления. Ширина нижнего фланца каркаса 2 соответствует толщине первичной обмотки, Каркас 3 имеет Ы -форму, Ширина нижнего фланца соответствует ширине окна магнитопровода, а ширина верхнего фланца соответствует толщине вторичной обмотки плюс толщина стенки каркаса, Для увеличения электрической прочности трансформатора фланцы каркасов выполнены так, что при сборке катушки фланцы каркасов перекрываются, увеличивая путь возможной утечки тока, а в го, второй каркас выполнен 11 -образной формы, ширина верхнего фланца соответствует толщине вторичной обмотки плюс толщина стенки каркаса, ширина нижнего фланца соответствует ширине окна магнитопровода.2, Трансформатор по п.1, о т л и ч а ющ и й с я тем, что зазоры между фланцами заполнены изоляционным скрепляющим материалом.1793487 Составитель Л,КузнецовТехред М.Моргентал Корректор Н.Слободяни ак роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагар аказ 507 Тираж Подписное ВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ 113035, Москва, Ж, Раушская наб 4/5
