Номер патента: 1760303

Опубликовано: 07.09.1992

Авторы: Валуева, Волков, Гнатченко, Каменецкий, Краснова, Савво

МПК: F28F 25/08

Метки: градирни, ороситель

...в оросителе градирни, содержащем установленные ярусами полки с отогнутыми вверх краями и отверстиями для слива воды, каждая полка снабжена выступами, выполненными в днище, и вырезами, расположенными вблизи отогнутых краев, полки в смежных ярусах размещены в шахматном порядке и наклонены к горизонтали под противоположными углами, смежные полки в каждом ярусе наклонены под противоположными углами к вертикали, а отверстиядля слива воды выполнены в выступах с увеличивающимся по ходу воды диаметром.На фиг. 1 показан ороситель градирни, общий вид; на фиг. 2 - полка оросителя.Ороситель градирни содержит установленные ярусами полки 1 орошения с отогнутыми вверх краями 2, вырезами 3 и отверстиями 4 для слива воды. Полки 1 в смежных ярусах...

Номер патента: 1745737

Опубликовано: 07.07.1992

Авторы: Берлизев, Гнатченко, Карпиза, Лукьянов, Савво, Стальнов, Чеботкевич

МПК: C08L 61/10

Метки: пресс-композиция, электроизоляционная

...высокие эксплуатационные свойства материала.Наличие в наполнителе крупной(630 - 2500 мкм) фракции, представляющей собой рубленые стекловолокна,способствует проявлению армирующегоэфпекта в гресс-материале,Таким образом, наличие в измельченном стеклопластике наполнителядвух типов (органического и минерального), оптимальная степень измельчения отходов, фракционный состав измельченного на 6 олнителя позволяют по"лучить на основе дешевых и доступныхматериалов прессовочный материал скомплексом свойств, превышающих свойства известных пресс-материалов.Пресс-материал обладает также хорошей дюрмуемостью (текучесть по Рашигу до 190 мм), что позволяет изготавливать изделия как прямым прессо.ванием, так и высокопроизводительнымметодом литьевого...

Номер патента: 1475699

Опубликовано: 30.04.1989

Авторы: Головнина, Каменецкий, Савво, Синдев

МПК: B01D 25/12

Метки: рама, фильтр-пресса

...б в центре камеры. 25Металлический каркас 7 рамы, включающий центральную металлическую втулку 8 с указанным конусным каналом,имеет наружную резьбу 9 для монтажаприжимных гаек и опорное кольцевое ЗОребро 10 для создания лабиринта уплотнения фильтровальной ткани, Кольцевое ребро втулки при помощи радиальных стержней 11, упрочняющих поддон и центрирующих втулку, соединенос кольцевой вставкой 12, служащейконтактным кольцом и имеющей уплотнительный паз 13 и резиногерметизирующую прокладку 14,40Гайки 15 центрального узла крепления фильтровальной ткани, навинченные на корпус втулки 8, прижимают фильтровальную ткань 1 б к упорному кольцу 10 центральной втулки, созда вая лабиринтное уплотнение ткани. В процессе работы две смежные камеры образуют...

Номер патента: 1460584

Опубликовано: 23.02.1989

Авторы: Аракелян, Каменецкий, Николайчик, Савво, Ходжаян, Шарбатян

МПК: F28C 1/00, F28F 25/02

Метки: блок, градирни, оросителя, противоточной

...может иметьперфорацию 5, а его блок состоит изэлементов, выполненных в виде. полыхцилиццров 1, свободно установленныхна стержне 2 под углом к его оси спомощью отверстий 3. На концах стержня установлены фиксаторы 4. Отверстия3 и соответственно стержень 2 раслаложены выше центра тяжести в плоскости симметрии цилиндров 1. Элементоросителя (цилиндр 1) может иметь,перфорацию 5, а его наружная поверхность может быть снабжена гофрами б. 35Блок оросителя работает следующимобразом,Охлаждаемая вода, поступающая изводораспределительной системы, расположенной в верхнейчасти градирни, 40падая, попадает на оросительные элементы - цилиндры 1, свободно установленные на стержне 3 и расположенныепод углом к траектории водяных капель. Вода разбивается...

Номер патента: 1383451

Опубликовано: 23.03.1988

Авторы: Каменецкий, Кацова, Савво, Сухоева, Чеботкевич

МПК: H01B 3/00

Метки: прессовочных, состав

...15 20 25 30 35 40 45 50 55 производят в термошкафу при 70 - 75 С в течение 2 - 3 ч до содержания летучих 1,5 - 2,0 Я, При этом содержание растворимых в связующем должно быть не менее 80.Полученный материал можно в течение 2 - 3 мес перерабатывать в прессованные изделия.Прессование препрега проводят по ступенчатому режиму, представленному в табл. 1. Сравнительные данные по физико-механическим и диэлектрическим свойствам предлагаемого и известных препрегов приведены в табл. 2.Пример 2. К 40 мас.ч. эпоксидной смолы ЭДдобавляют 13 мас,ч, (на сухой остаток) фенолформальдегидного лака ФЛ, 12 мас.ч. изометилтетрагидрофталевого ангидрида, 1,5 мас.ч. УП-2, 27 мас.ч. ацетона, 2,5 мас.ч. аэросила, тщательно перемешивают, а затем к полученной...

Номер патента: 1376125

Опубликовано: 23.02.1988

Авторы: Каменецкий, Савво, Чеботкевич

МПК: H01B 19/00

Метки: слоистого, электроизоляционного

...ячейки.П р и м е р 2, Между стеклолакотканью помещают слой плотно уложенных полос, обработанных по примеру 1, и покрывают пропитанным связующим листом стеклоткани марки СЭ,1отличающейся более грубой структурой.На поверхности этой ткани помещаюттонкий слой сухого порошка из измель,ченного стеклопластика с размеромчастиц менее 0,1 мм. Такое чередование проводят несколько разПоверхность пакета накрываютстеклолакотканью марки Э,1,Связующее эпоксифенольное, соотношение эпоксидной смолы ЭДи фенолформальдегидной смолы 3:1.П р и м е р 3. Заготовка, изготовленная методом .косоперекрестной намотки из стеклоровинга РВН-1680-78,пропитанного эпоксифенольным связующим, после технологического отверждения помещают в середину пакета...

Номер патента: 1365184

Опубликовано: 07.01.1988

Авторы: Брезинский, Намитоков, Овчинников, Савво

МПК: H01R 4/22

Метки: соединитель, электрический

...изобретения является повышение надежности.На чертеже представлен предлагаемый соединитель, общий вид.Электрический соединитель состоит из корпуса 1, внутрь которого отбортованы язычки 2. Внутри корпуса размещен упругий элемент 3, Корпус может иметь разрез 4. В этом случае его охватывает упругий хомут 5.Для подсоединения к электрическому соединителю провода последний вводят в соединитель со стороны его открытого конца. По мере проталкивания провода по длине корпуса 1 язычки 2 сгибаются в сторону корпуса 1. В конечном положении провод упирается в упругий упор 3, который стремится вытолкнуть провод. При этом концы язычков 2 врезаются в провод, улучшая электрическое контактирование и препятствуя выходу провода из соединителя.Предложенный...

Номер патента: 1337926

Опубликовано: 15.09.1987

Авторы: Волков, Каменецкий, Крыжановский, Савво, Стальнов

МПК: H01F 5/06, H05B 6/36

Метки: изолированная, катушка, электрическая

...надежности катушки путем повышения стойкости к механическим нагрузкам.На фиг.1 и 2 показаны электроиэоляционные элементы; на фиг.З - часть изоляционной секции; на фиг,4 и 5 - изоляция индуктора, выполненного из различных элементов, разрез, на фиг.6 - схема сборки изолированной электрической катушки.Изолированная электрическая катушка содержит элементы 1 с отверстиями 2 и выступами 3 для кольцевых элементов. Элементы фиксируются при помощи стержней 4, проходящих через отверстия в элементах параллельно оси катушки. Между элементами могут быть установлены прокладки 5 для образования зазоров. Стержни и элементы фиксируются относительно друг друга- клиньями 6. Электроиэоляционные элементы могут быть расположены между витками 7 с...

Номер патента: 1336125

Опубликовано: 07.09.1987

Авторы: Дахнюк, Каменецкий, Лаптий, Мартыненко, Перебин, Савво, Стальнов

МПК: H01F 5/06

Метки: изолированная, катушка, электрическая

...элемент монтируетсяв зазор между витками индуктора, еговыступы в виде реборд охватывают витки индуктора и предохраняют изоляторот выпадения,Верхний ряд элементов 1 устанавливают так, чтобы выступ 4 попадал впаз 5 нижнего ряда изоляторов, образуя каналы для удаления влаги.В связи с тем, что длина выступовв непрерывном элементе крепления составляет 2/3 длины изоляционного элемента, в любом его положении естьвыступы - ребра жесткости, повышающиенадежность изоляции.Толщина изоляционного элементаобычно составляет половину расстояния между витками и чтобы установитьего в зазор, его необходимо надвигатьсбоку на нижний ряд изоляционных элементов по пазам элементов крепления,что полностью исключает выпадениеизоляционных элементов,...

Номер патента: 1277221

Опубликовано: 15.12.1986

Авторы: Каменецкий, Мартыненко, Перебин, Савво, Стальнов, Худяков

МПК: H01B 17/14

Метки: изолятор, опорный

...изоляторов, и может быть использовано при изготовлении электроаппаратуры электрических печей.Цель изобретения - повышение надежностиНа чертеже изображен опорный изолятор, разрез.Опорный изолятор имеет металлическую арматуру 1, изготовленную в видедвух одинаковых деталей, зеркальнорасположенных относительно горизонтальной оси в верхней и нижней частиизолятора, корпус 2, выполненный изармированного стекла волокном пластика и напрессованный на стержень 3,выполненный из изоляционного материала,Металлическая арматура выполненав виде ступенчатого цилиндра сосквозным отверстием 4. Торцы стержня 3 закреплены в цилиндрах на участке меньшей ступени. Большие ступеницилиндров расположены у торцов корпуса.Для повЫшения прочности соединения...

Номер патента: 652660

Опубликовано: 15.03.1979

Авторы: Полубояринов, Савво

МПК: H02K 41/02

Метки: линейный, шаговый, электродвигатель

...и усложбочему органу,Дляменьшв предлагаемомродвигателе часполнены в видезамкнутую, распуправления пололения частей почим органом, ител вращения.На чертежегатель, поперечн ния аксиальных г линейном шагово и подвижного элеи ел врагцения и зак оложенную внутри сть с отверстием д движного элемента 1 еющим впадийы габаритов и электента выючены в обмоток я зацепс рабоо форме652660 Форщла изобретения Составитель В.Техред О. Лугов Тираж 856 Кали шкиня Корректор ЕПодписноеета СССРткрытийнаб., д. 4/5ул. Проектная, 4 Папи едактор А. Пейсоиснкакад 1073/51 ИИПИ Госудапо делам35, Москва,ППП Патен рственного комит зобретений и о Ж, Раушская т, г. Ужгород, 1130лиал имеющим впадины 28 по форме шаров 24 и 25, а с другой стороны отверстие 26 закрыто...

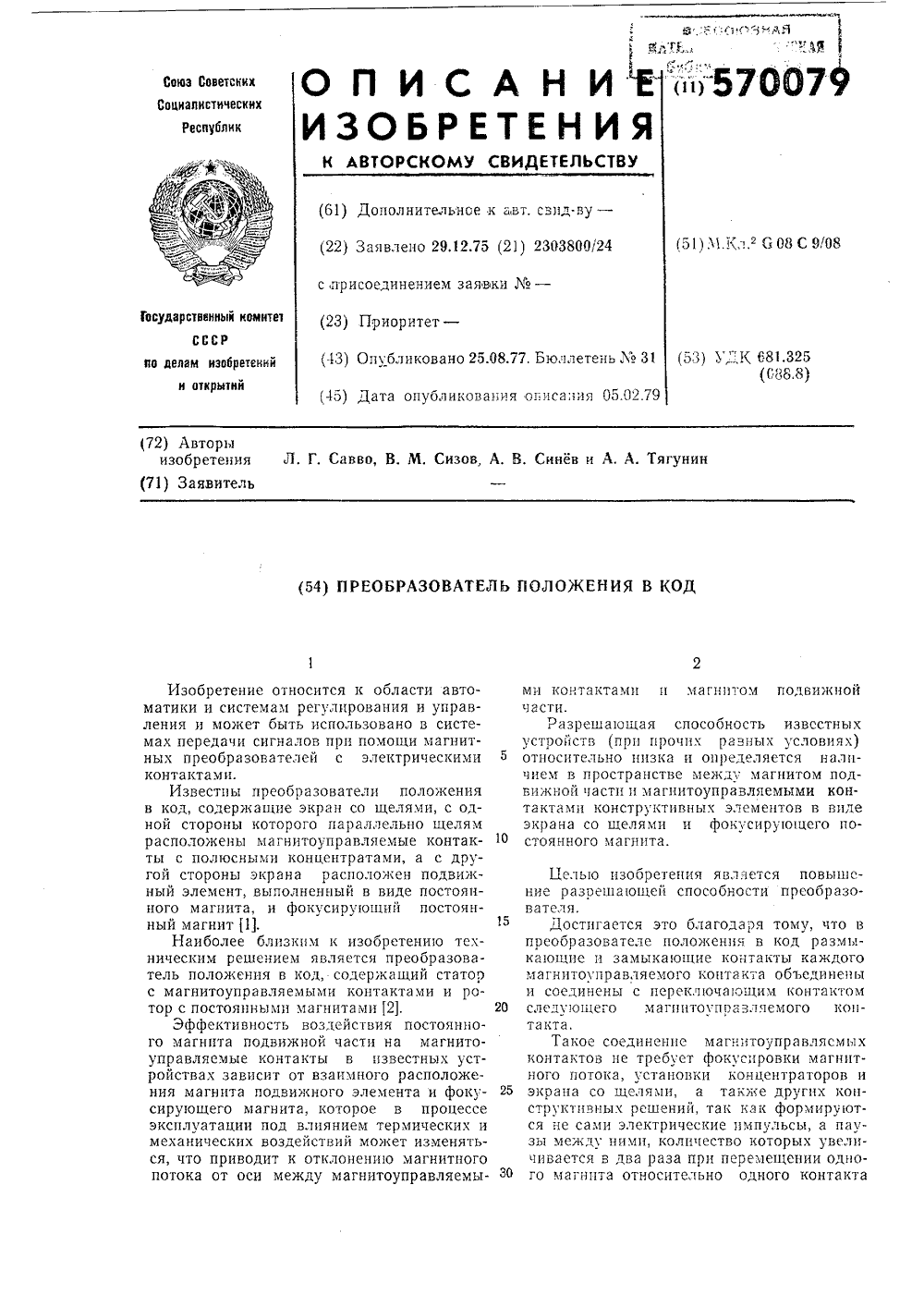

Номер патента: 570079

Опубликовано: 25.08.1977

Авторы: Савво, Сизов, Синев, Тягунин

МПК: G08C 9/08

Метки: код, положения

...объеди и соединены с переключающим конта следующего магпитоупразляемого такта.Такое соединение магнитоуправля контактов не требует фокусировки ма ного потока, установки концентратор экрана со щелями, а также других структивцых решений, так как формир ся це сами электрические импульсы, а зы между ними, количество которых у чивается в два раза при перемещении го магнита относительно одного кон(одна - до воздействия магнитного потока на контакт, вторая - после воздействия).На фиг. 1 показан предлагаемый преобразователь, поперечный разрез; на фиг. 2 - электрическая схема соединения выводов магнитоуправлчемых контактов,Магнитоуправляемые контакты 1 расположены в отверстиях 2 статора 3, охватывающего ротор 4 с размещенными в нем...

Номер патента: 151793

Опубликовано: 01.01.1962

Авторы: Константинов, Савво

МПК: B29C 71/00, B29D 30/52

Метки: промазки, стыков, шероховки

...и включается пневмоцилиндр 7, вращающий барабаны 8 и 9 и образующий необходимый разрыв между протекторами 5 и 10. За тем приводится в движение шероховальныйбарабан б от электродвигателя 11 через редуктор 12 и кривошипно-шатунный механизм 13. При вращении выходного вала редуктора 12 от кулачка 14 и рычагов 15 (рычажно-ку лачковый механизм) опускается промежуточный рольганг 16, освобождая место для прохождения шероховального барабана 6. Последний, опускаясь вниз, прижимает конец протектора 5 к щитку 17 и, проходя стык, 25 производит его шероховку.В нижнем положении шероховального барабана включается пневмоцилпндр 18, прижимая щитком 19 конец протектора 10 вниз, Шероховальный барабан, занимая верхнес нсход пое положение, производит...

Номер патента: 143367

Опубликовано: 01.01.1961

Авторы: Кузнецов, Савво

МПК: D06H 1/00

Метки: движущейся, ленты, площади

...с валом 2, вращающимся при движении ленты 3, роликов 4 и 5, взаимодействующих с кромками 6 и 7 ленты и соединенных через натяжное приспособление 8 с переменным сопротивлением 9, и счетчика 10 мощности, соответствующим образом протарированного.При движении ленты напряжение, вырабатываемое тахогенератором и пропорциональное скорости движения ленты, подается на обмотку 11 счетчика 10. Одновременно на его обмотку 12 подается ток, сила которого пропорциональна ширине ленты. Затем обе величины перемнокаются, и счетчик 10 выдает показания, характеризующие измеренную площадь ленты.Описываемое устройство позволяет ускорить контроль движущихся материалов, получать более точные результаты измерений, улучшить разбраковку и повысить...
