Патенты с меткой «трансформаторах»

Номер патента: 5386

Опубликовано: 31.05.1928

Автор: Кравцов

МПК: H01F 27/10

Метки: движений, катушках, направления, охлаждающей, реактивных, среды, трансформаторах, устройствах

...При цилиндрической же обмотке трансформатора (фиг. 4), в случае помещения между обмотками высокого и низкого напряжения изолирующего цилиндра, канал перекрывается только между обмоткой высокого напряжения и цилиндром. Сверху же обмоток ставитсяодна (фиг. 1, 3, 4) или же две (фиг. 2) трубы 2 из изолирующего материала,При обычном выполнении обмоток с открытыми снизу каналами, движение охлаждающего воздуха или масла, в горизонтальных ка налах между шайбами, носит хаотический характер (на всех фигурах указано пунктирными стрелками), а именно: струи охлаждающей среды, входя в канал снизу и между нижними шайбами, вследствие свойств разветвленных путей, выходят уже нагретыми сквозь верхнее отверстие канала и между верхними шайбами (или...

Номер патента: 33585

Опубликовано: 31.12.1933

Автор: Яцевич

МПК: H03F 3/02

Метки: катодный, трансформаторах, усилитель

...в схеме катодного усилителя достигается обратная связь,На чертеже изображена схема усилителя.Упомянутый конденсатор С перемен ной емкости имеет одну неподвижную и и две подвижных системы пластин. Для ясности на чертеже он разделен на два конденсатора Ст и С,. Когда емкость конденсатора С минимальна, сопротивлением оказывается зашунтированным небольшой емкостью Спредставляющей до. статочно большое сопротивление для высоких частот. В то же время первичная обмотка трансформатора Т оказы гается соединенной с анодом второй лампы также через небольшуюемкость С. которая пропустит только высокие частоты, Таким образом, обратная связь осуществится только на высоких частотах,При максимальной емкости конденсатора С сопротивление Я будет...

Номер патента: 93818

Опубликовано: 01.01.1952

Авторы: Мокрицкий, Тарасов

МПК: H01F 27/14

Метки: масла, регенерации, трансформаторах

...из двух частей - сплошного цилиндра 1 с навинчиваемой на него крышкой 2 и перфорированного цилиндра 3. Общая площадь отверстий в цилиндре 3 доОКОЛО ПОЛОВИНЫ поэтого цилиндра.В углу крышки трансформатора со стороны, противоположной расширителю, делается отверстие, в которое вставляется корпус 1 - 3 патрона таким образом, чтобы цилипдр 3 находился внутри трансформатора и оыл погружен в масло, а цилиндр 1 снаружи. Корпус 1 - 3 крепится к крышке 4 трансформатора прн помощи надетого па корпус фланца э с применением прооковой прокладки 6.Внутрь цилиндра 3 помещается проволочная корзинка (на чертеже не показана) с несколькими мешочками, содержащими силикагель или какое-либо другое адсорбирующее вещество. Указанная корзинка применяется для...

Номер патента: 108148

Опубликовано: 01.01.1957

Автор: Порозов

МПК: G01R 31/06

Метки: дефектов, определение, трансформаторах

...питании на фазовых или линейных выводах трансформатора (в зависимости от схемы соединения возбуждаемой обмотки), при разомкнутых остальных обмотках всех фаз, а наличие дефекта определяют по относительному увеличению одного из значений измерен- ,ых фазовых потерь, нарушающему их нормальное соотношение,108148тания данного трансформатора. Заключение о дефекте, возникшем (а иногда, наоборот, исчезнувшем) после первого испытания, может даваться по предлагаемой методике уже в самом обычном порядке.При определении дефектов у однофазных трансформаторов в условиях эксплуатации (перед первым включением в работу) первона. чально измеренные потери у всех одинаковых трансформаторов сравниваются между собой,При сравнении учитывается, что одинаковым...

Номер патента: 116924

Опубликовано: 01.01.1958

Авторы: Демченко, Ночвин

МПК: G01N 33/28

Метки: воздушно-реактивных, двигателях, масел, оценки, прибор, применяемых, стабильности, трансформаторах, турбинах

...кислорода с маслом незначительны.Описываемый прибор для оценки стабильности маловязких масел показан на чертеже. Трубка 1 для подачи воздуха и стеклянная трубка 2 для установки диффузора помещаются в приборе с испытуемым маслом и фиксируются в определенном положении при помощи корковой пробки 3. В качестве катализаторов окисления используются медная пластинка 4 и стальная пружина 5 от прибора ВТИ.Верхний конец диффузора б должен выступать на 3 - 5 мл над уровнем масла в пробирке 7, нижний конец его располагается точно под оттянутым концом трубки, Кислород, подаваемый со скоростью 200 лл/мин, проходя через диффузор, увлекает масло и разбрызгивает его на мелкие капли в воздушном пространстве пробирки, При этом значительно...

Номер патента: 123765

Опубликовано: 01.01.1959

Авторы: Сотина, Хатагуров

МПК: G06F 1/02, H03K 17/16

Метки: вентель, двух, диодно-трансформаторный, трансформаторах

...недостаток в прс;1 лагасмом способе устранен применением дополнителы 1 ы Об.Оток в трасформяторя.;, между которыми вклпочен диод,Принципиальная с.сом 1 вснт;1 ля;1 зобряжся на чертеже.Положительный импульс, поступяк 1 щий ня зажим первого трансформатора, трансформируется ня вы:лдс 2, есл:1 и зажиму 3 приложено напряжение, открывающее диод 4.При запертом диоде 4 сиг 11 л, прпложснны 1 й к зажим 1, Откроет диод 5, Возпикяю 1 ций на вы:одной обмотке второго трансформатора отрицательный 11 мпульс компенсирует помс.у, возикяющую ня вы.;оде запертого венти;я 4, Вентиль 6 1)спятств 1 ст 11 о.ождспи 1 О компенсирующего отрицательного впульса на вкод устройства 2. Предмс Диодно-трансформаторый личающийся тем, что, с це пертого вентиля,...

Номер патента: 142782

Опубликовано: 01.01.1961

Автор: Шиниберов

МПК: G06G 7/20

Метки: вращающихся, квадратор, трансформаторах

...устройство и не могут обеспечитной в виде пропорционального ей напрягпение на практике весьма ограничено.Предлагаемый квадратор отличается тем, что статорные обмоткивращающихся трансформаторов соединены по схеме равноплечего моста и подключены к источнику напряжения сети, а роторные обмотки подключены к источнику входного напряжения схемы, пропорционального задаваемой переменной величине. Это отличие позволило упростить конструкцию устройства и обеспечить ввод независимой переменной в виде пропорционального ей напряжения.На чертеже изображена принципиальная схема предлагаемого квадратора, состоящего из двух вращающихся трансформаторов 1 и 2, статорные обмотки 3, 4, 5 и б которых соединены по схеме равноплечего моста и подключены к...

Номер патента: 147671

Опубликовано: 01.01.1962

Автор: Карасев

МПК: G01R 33/02

Метки: магнитных, машинах, переменных, полей, рассеяния, трансформаторах, электрических

...укреплена на каретке, перемещающейся по направляющим с помощью электродвигателя синхронно с перемещением фотоленты в осциллографе, и подключена к вибратору последнего через фазочувствительный выпрямитель,На фиг. 1 изображено устройство датчика без крышки; на фиг. 2 - блок-схема,Устройство содержит датчик и измерительную часть.Для направления перемещения подвижного элемента 1 датчика с закрепленной на нем,измерительной катушкой 2 служат направляющие 3. Датчик перемещается с помощью электродвигателя через гибкий вал и,систему роликов 4, Датчик устанавливают в канале между обмотками испытуемого трансформатора (или в любом другом месте),Благодаря наличию гибкого вала электродвигатель 5 может быть установлен на расстоянии 1 - 2 м от...

Номер патента: 148251

Опубликовано: 01.01.1962

Авторы: Черненко, Шиниберов

МПК: G06G 3/04, G06G 7/162

Метки: вращающихся, вычислительное, трансформаторах

...в квад яет значительно упростить устроиство. х 1, 2, 3 и 1. ов 1 и 2 соенапряжеция т на 45 от. е вычислительно трансформатор я трансформато хемы подаются атора 1 разверн ся трансфорго с роторной иго в устройься напряжес 1, следующей врашаюшизультате эт , используе ет снима ниями У, и з=-п 1рацсформации вращающихся траие подается на роторную обмотку4, используемого в устройстве для где п ров 1 и 2 шегося т в квадраСтат коэффициецтЭто напряжен ацсформатора нсформато врашао- возведения 15 и 1 б вращающихся трансформатоюшихся трансформаторов 1 и 2, соед - одну диагональ этой схемы подава-,ь рные обмотю так же как и 1 остовой схем ро у вра . Если ы п ТЕЛЬНОЕ УСТРОЙСТВО ЬА ВРАЩАЮЩИХ ТРАНСФОРМАТОРАХ.148251 постоянное напряжение Ь то с...

Номер патента: 149143

Опубликовано: 01.01.1962

Автор: Кистень

МПК: H02P 13/00

Метки: зависимости, нагрузки, подстанции, работающих, работы, режимом, резервного, трансформатора, трансформаторах

...Со. Контур Я,С обеспечивает создание выдержки времени на срабатывание гиратронов Т, и Т, при изменениях нагрузки, Сопротивления Р, й и конденсаторы С, и С 2 служат для подачи стабилизированного напр- жения постоянного смещения на сетки тиратронов.Кроме напряжения, пропорционального нагрузке, и напряжения постоянного смещения, на сетки тиратронов подается напряжение с выхода корректора напряжения, Напряжение на выходе корректора представляет собой разность стабилизированного и нестабилизированного напряжений. Питание корректора осуществляется от двух обмоток феррорезонансного стабилизатора Ти двух обмоток разделительного трансформатора Т,. Выпрямление напряжений осуществляется с помощью диодов Дз, Д 4 Дь Д 6.С ростом нагрузки...

Номер патента: 515170

Опубликовано: 25.05.1976

Авторы: Грушко, Нагорный

МПК: H01F 27/08

Метки: отвода, тепла, трансформаторах

...проникают к зернистому э лю(кварцевому песку), что мож тик И рпусной изоляции, кроме того, ые опилки увлекаются,мвгнитансформаторв. Применение опиметаллов приводит к тому, что трансформатора, например при исходит смешивание опилок с исключает его повторное исполь3 515ток трансформатора; нв фиг.- рифленаябиметаллическая пластина.Часть обмотки трансформатора состоитиз дисковых чередующихся обмоток. Нв изоляционных цилиндрах 1 расположены обмотки , составляющие часть полной обмоткиГтрансформатора, а между бортами цилиндров - охлаждающие элементы 3, выполненные каждый из двух алюминиевых пластин.Пластины выгнуты так, что они своимивнешними сторонами касаются гофр 4 кожуха, 4Между внутренними сторонами пластин расположены рифленые...

Номер патента: 662947

Опубликовано: 15.05.1979

Автор: Фрнджибашян

МПК: G06G 7/62

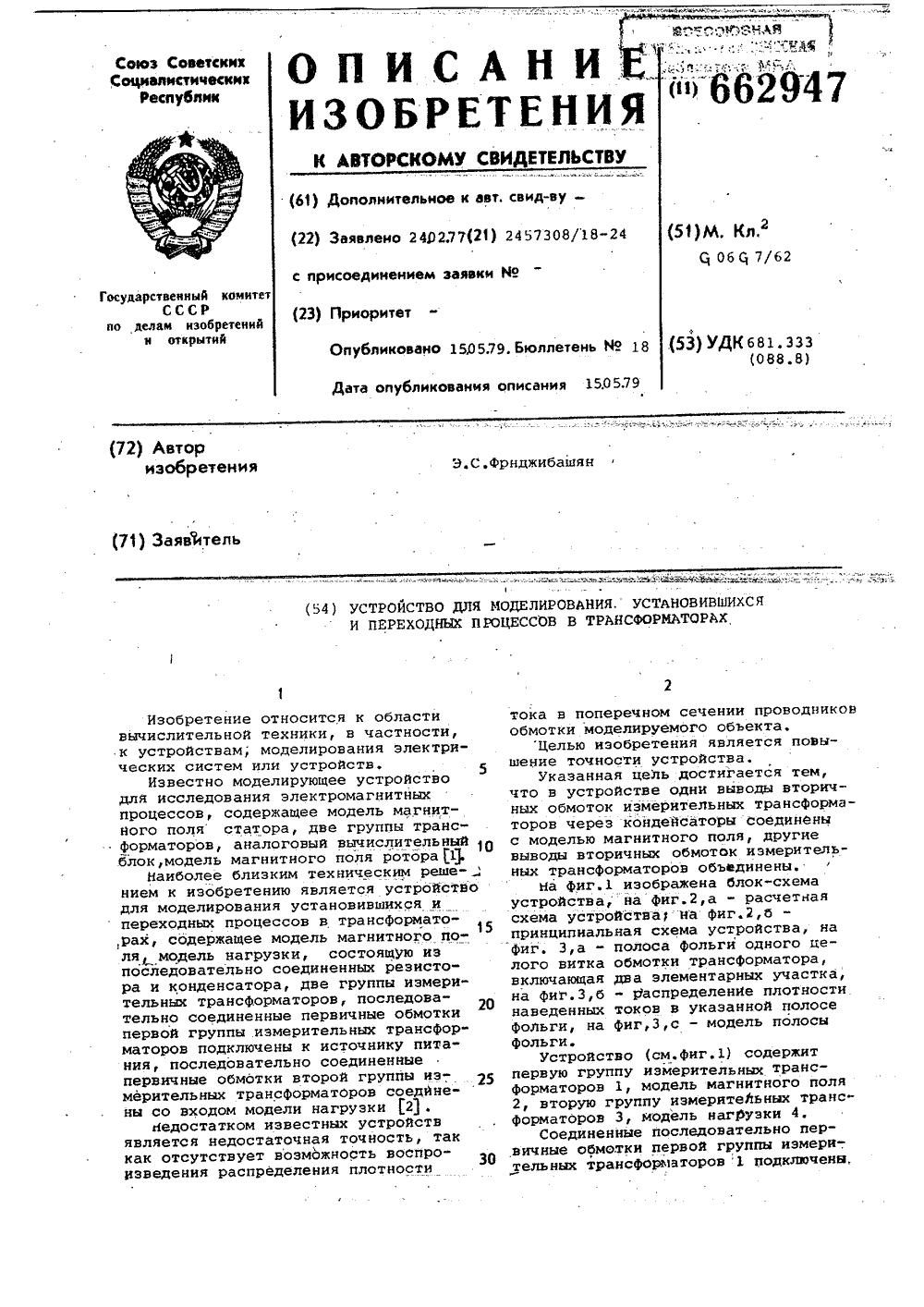

Метки: моделирования, переходных, процессов, трансформаторах, установившихся

...трансформатора;помещены между ферромагнитнымй поверхностями с бесконечной магнитной проницаемостью (0 оо) соответствующими ферромагнитному )5 стержню и средней плоскости окна.Причем вторичная обмотка 13 состоит из трех последовательно соединенных частей. Обмотки выполнены из алюминиевой фольги. 20Влияние ярм и ярмовых балок учтено введением горизонтальных поверхностей с О =соДля опреДеления вихревого магнитного ноля рассеяния трансформатораметодом аналогового математическогомоделирования наиболее удобно использование соответствия векторногомагнитного потенциала электрическомупотенциалу в проводящей среде.При плоскомеридианном представлении магнитного поля векторный магнитный потенциал и плотность тока имеюттолько тангенциальные...

Номер патента: 842990

Опубликовано: 30.06.1981

Автор: Долюк

МПК: H01F 27/28, H01F 41/06

Метки: исследования, модель, перенапряженийв, трансформаторах

...модели 1 требуются подъемно 1 анспортные средства). 4Цель изобретения - снижение материалоемкости модели и затрат на исследование трансформаторов.Укаэанная цель достигается тем, что в модели для исследования пере 1напряжений в трансформаторах, содержащей магнитопровод, блок обмоток, состоящих из проводников и изоляции и выводы, проводники выполнены из двух параллельных лент, расположенных на расстоянии, равном ширине проводника моделируемой обмотки, разделенных изоляцией и гальванически соединенных на выводах модели.На фиг.1 изображено радиальное сечение обмоток модели; на фиг,2 - пояснение способа изготовления модели; на фиг.3 - вид Б на фиг,2.Модель (фиг.1) для исследований перенапряжений, например,в двухобмоточном трансформаторе,...

Номер патента: 900222

Опубликовано: 23.01.1982

Авторы: Вдовико, Захаров, Иванов

МПК: G01R 31/02

Метки: разрядов, трансформаторах, частичных

...обмотку 1 трансформатора с прессующим кольцом 2,бак 3 трансформатора, измерительныйэлемент 4, блок 5 измерения, шунт 6внешних помех, измерительную обкладку7 линейного вывода 8 трансформатора инейтральный вывод 9 трансформатора.Устройство работает следующим образом.При возникновении внутреннего частичного разряда в обмотке 1 трансформатора, сигнал проходит через емкость относительно обмотки 1 прессующего кольца 2 к измерительному элементу 4, а отнего к блоку 5 измерения. Низкочастот.ные сигналы внешних помех приходят кизмерительной обкладке 7 линейного вывода 8 трансформатора. Эти помехи шунтируются шунтом 6 внешних помех, таккак его сопротивление меньше сопротивления обмотки 1 трансформатора и низкочастотные сигналы внешних помех...

Номер патента: 938174

Опубликовано: 23.06.1982

Авторы: Алябьева, Лукин, Микеров

МПК: G01R 19/02

Метки: вращающихся, дистанционной, ошибки, передачей, синусно-косинусных, системы, следящей, среднеквадратичной, трансформаторах

...на обмотке 5;д - ошибка следящей системы,функцию косинуса можно разложитьв ряд, ограничиваясь при малых К 20 двумя членами разложения.рЪПри этом со 5 У 1-(2)Следовательно, выражение (1) может быть переписано в виде 25уЯ.5 мОк с 5 мОксБлок 10 сравнения осуществляетоперацию вычитания. Его выходное 30 напряжение Ц 10 соответствует12.О=КО-О=КО-О +О10 46 2.Ь 2 мдкс %ион напряжение на входной обмотке 2 трансформатора-датчика 1;коэффициент пропорциональности устанавливаемый в сумматоре 16.К выбрать из соотношениява для измерения среднеквадратичной ошибки следящей системы с дйстанционной передачей на синусно-косинусных вращающихся трансформаторах.Контролируемая следящая система включает трансформатор-датчик 1 с входной обмоткой 2,...

Номер патента: 943767

Опубликовано: 15.07.1982

Авторы: Гречко, Демин, Озерянский, Слынько

МПК: G06G 7/62

Метки: апериодического, моделирования, переходного, трансформаторах

...протекает ток. После переключения транзистор 2 запирается, а транзистор 3 открыг вается. Величина проходящего через дроссель тока при этом не меняется, но его путь осуществляется по другой ветви - через испытуемый трансформа 35 40 45 тор тока 11, резистор 7 и транзистор 3, По совпадению сигналов на шунтах формула изобретения 50 дает возможность определить непосредственно погрешность в передаче информации (при =0 погрешность отсутствудроссель выполнен однообмоточным иподключен одним выводом к эмиттерам 13 и 14(см. 11 и 1)определяется точность передачи информации через испытуемый трансформатор тока о величине тока и степени его затухания в переходном процессе, Разность напряжений на шунтах 13 и 14 (см, 101 ет), Изменяя величину...

Номер патента: 1339679

Опубликовано: 23.09.1987

Авторы: Белецкий, Заболотный, Конторович, Локтионов, Чайка

МПК: H01F 27/29

Метки: исследования, модель, перенапряжений, трансформаторах

...состоят из пяти токопроводящих слоев с началом А и заземленным концом Х, образованных путем соединения отводов 4 от концов слоев перемычками 8 - 11, Отводы от середины и промежуточные отводы незадействованы.На фиг. 2 представлен вариант, обмотка ВН в котором с началом А и заземленным концом Х состоит из четырех токопро 5 10 15 20 25 30 35 40 45 50 55 водящих слоев с внешней стороны блока и образована путем соединения отводов от концов этих слоев перемычками 12, 13 и 14. Промежуточные отводы и отводы от середины слоев незалействованы. Обмотки НН образована крайним от стержня магнитопровода слоем. Начало и конец обмотки заземлены. Токопроволящий слой между обмотками ВН и НН является незадействованным (холостым).На фиг. 3 обмотки НН...

Номер патента: 1379883

Опубликовано: 07.03.1988

Авторы: Вербер, Лубяницкая, Пекерман, Розина

МПК: G01R 31/06, H02H 3/28, H02K 11/00 ...

Метки: блоком, встроенным, выполненным, дифференциально-токовой, защиты, корпусе, трансформаторах, электрическая

...двух параллельныхветвей каждой фазы, В первой фазе35трансформаторы установлены на выводах первой и третьей параллельныхветвей, во второй фазе - на выводахвторой и первой ветвей, в третьейфазе - на выводах третьей и второйпараллельных ветвей,Каждый линейный вывод обмотки 1,вне электрической машины, дополнительно снабжен трансформаторами тока,которые установлены в ячейке КРУ45для числа полюсов 2 Р и трансформаторы 20-22 тока . - соответственнодля числа полюсов 2 Р , В комплектномраспределительном устройстве установлены первый выключатель 23 длярежима числа полюсов 2 Р, и второйвыключатель 24 для режима 2 Р,Блок дифференциально-токовой защиты трехфазной электрической машины работает следующим образом,При возникновении короткого...
