Змудиков

Номер патента: 651367

Опубликовано: 05.03.1979

Авторы: Змудиков, Костылев

МПК: G06G 7/48

Метки: детектора, моделирования

...1 с токозацающимрезистором 2, конденсатор 3 обратнойсвязи интегратора, замыкающий 4 и размыкающий 5 контакты реле, инвертор 6,инвертор 7, размыкающий 8 и замыкающий 9 контакты реле, блок управления 10,обмотка 11 реле и источник питания 12.На фиг. 2 и 3 представлены диаграм.мы работы устройства."Допустим,все контакты 4,5, 8 и 9 реле находятся в исходном положении(см. фиг. 1), конденсатор 3 разряжен, навходе устройства - нулевое напряжение,бпок управления 10 не запитываетобмот 30ку 11 реле,В этом Случае напряжения и иЦравны нулю.При поцаче на вхоц устройства постоянного положительного напряжения Ц35через замыкающий контакт 4 реле напряжение поступает на вхоц интегратора 1.Конценсатор 3 был разряжен, поэтомуна входе интегратора будет...

Номер патента: 338978

Опубликовано: 01.01.1972

Авторы: Змудиков, Михайлов

МПК: H02M 7/06

Метки: выпрямитель

...выпрямитель отличается от известных тем, что в нем источник выпрямляемого напряжения соединен с выходами выпрямителя через два токозадающих сопротивления. Это позволяет получить двухполупериодное выпрямление входного напряжения с яарафазными выходами.На фиг. 1 представлена принципиальная схема выпрямителя; на фиг. 2 - временные осциллограммы напряжений в основных точках выпрямителя.При одной полярности входного напряжения токозадающими являются сопротивления 1 и 2, сопротивлением обратной связи является сопротивление 3, а обратная связь замыкается через диод 4. При другой полярности входного напряжения токозадающими являются сопротивления 3, б, сопротивлением обратной связи является сопротивление 2, а обратная связь...

Номер патента: 326742

Опубликовано: 01.01.1972

Авторы: Змудиков, Михайлов

МПК: H03K 21/00

Метки: всесоюзна, пiпатеш

...связей, выходы которых соединены с базами запускаемых триггеров.Недостатком известного триггсрного уст ройства является то, ч.о цс;очк м.жр;ггерных связей содержат конденсаторы, резисторы и диоды, что усложняет устройство и затрудгяет выполнеьие его зикрооодульным.Целью изобретения является упрощение 1 устройства.Это достигается тем, что цепочки межтриггерных связей выполнены в виде диодов, а в качестве выходов запускающих триггеров использованы базы их транзисторов. 2 На чертеже представлена принципиальная схема многокаскадного триггерного устройст ва, содержатцего два триггера, где 1 - запус кающий триггер; 2 - запускаемый; 8, 4 - транзисторы запускающего триггера; 5, б - транзисторы запускаемого триггера; 7 - кон денсатор;...

Номер патента: 308385

Опубликовано: 01.01.1971

Авторы: Змудиков, Михайлов

МПК: G01R 27/00

Метки: омметр, цифровой

...сопротивление Я, формирователя линейно-изменяющегося напряжения подключено непосредственно к источнику напряжения Уконденсатор С разряжен. Прц подключении сопротивления Я,. ца входе компаГ Р,. ратора 1 возникает напряжение С/=х + 5 гпаратораараторовпряжеццеецт 1, равяжения н2 поступлюч 8. Ко Вход кос 5 ды комп:цееся на В мом гося напр паратора 0 пирает кс присоединением заявкиИзобретение относится к радиоизмерительной технике и предназначено для цифрового измерения активных сопротивлений,Известны омметры, в которых по измеряемому сопротивлению пропускается ток от калиброванного источника тока, а падение напряжения на измеряемом сопротивлении, пропорциональное величине сопротивления, измеряется цифровым вольтметром,Однако для...

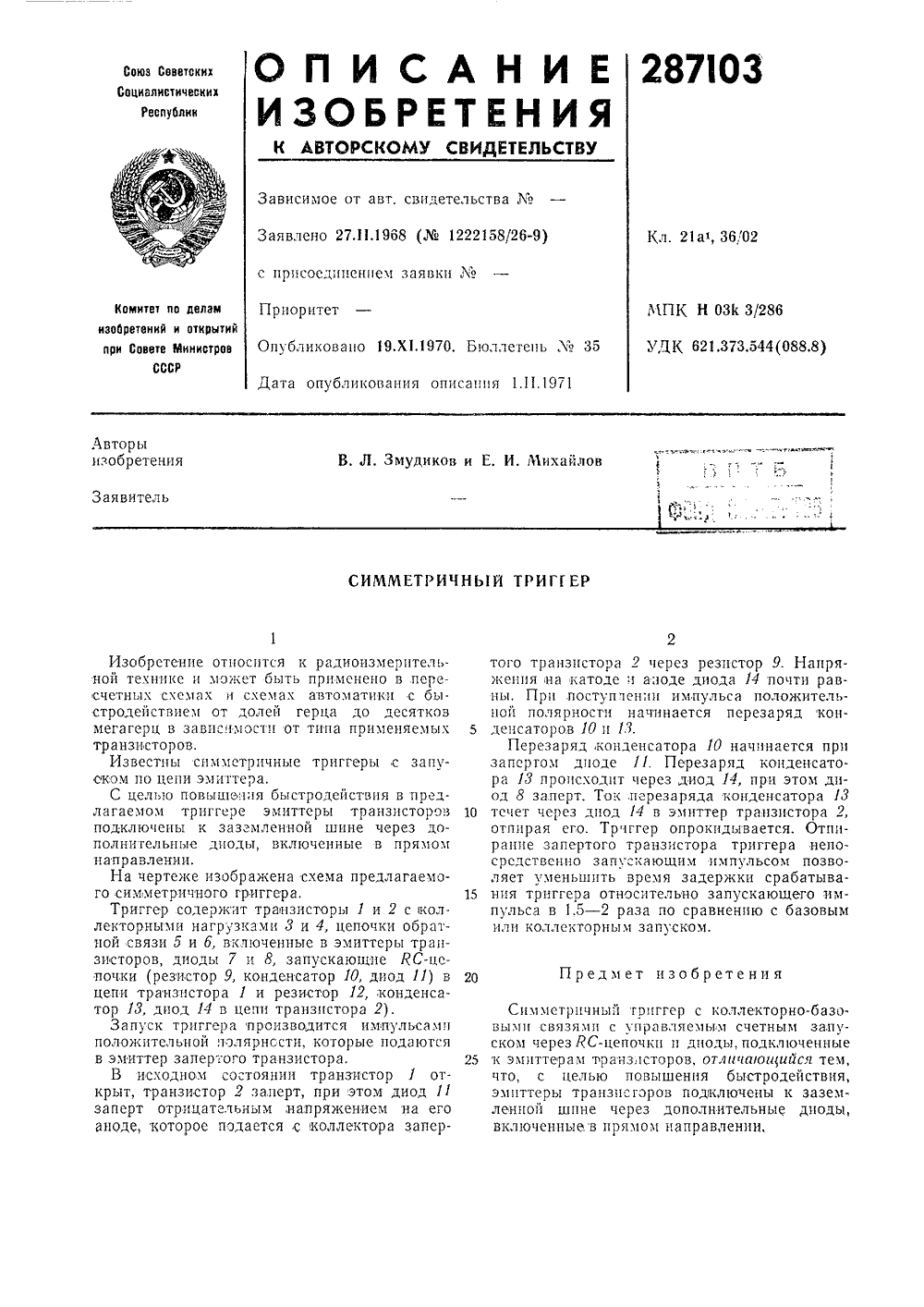

Номер патента: 287103

Опубликовано: 01.01.1970

Авторы: Змудиков, Ихайлов

МПК: H03K 3/286

Метки: симметричный, триггер

...триггеры с запуском по цепи эмиттера.С целью повышения быстродействия в предлагаемом триггере эмцттеры транзисторов подключены к заземленной шине через дополнигельпые диоды, включенные в прямом направлении.На чертеже изображена схема предлагаемого симметричного григгера.Триггер содержит транзисторы 1 и 2 с поллекторными нагрузками 3 и 4, цепочки обратной связи 5 и б, вкчюченные в эмиттеры транзисторов, диоды 7 и 8, запускающие ЯС-цепочки (резистор 9, конденсатор 10, диод 11) в цепи транзистора 1 и резистор 12, конденсатор 13, диод 14 в цепи транзистора 2).Запуск триггера производится импульсами положительной полярности, которые подаются в эмиттер запертого транзистора.В исходном состоянии транзистор 1 открыт, транзистор 2...
