Номер патента: 1302594

Опубликовано: 27.07.1999

Авторы: Антипов, Кривуля, Скороходов, Сырников

МПК: B60V 1/11

Метки: воздушной, газотурбинной, подушке, судна, установкой

1. Устройство для управления газотурбинной установкой судна на воздушной подушке, содержащие канал управления винтом изменяемого шага с датчиком обратной связи по положению и каналы управления режимом нагнетания, содержащие задатчик режима работы и датчик положения сектора газа, подключенные к входам следящего привода, выход которого через привод сектора газа подключен к газотурбинному двигателю нагнетателей, установленных в проточной части направляющих аппаратов, отличающееся тем, что, с целью повышения эффективности управления за счет выравнивания производительности нагнетателей, каждый направляющий аппарат снабжен установленными на входе проточной части двумя парами управляемых закрылков...

Номер патента: 1830078

Опубликовано: 23.07.1993

Авторы: Бородянский, Дерунов, Костенко, Кривуля, Лавров

МПК: C12F 1/04

Метки: загрязненного, примесями, спирта, этилового

...20-ю тарелку зпорационной колонны (39 5 10 15 20 25 30 1 Г 40 45 50 55 тарелок, 21 укрепляющая и 18 исчерпывающих),Для улучшения эпюрации на верхнюю тарелку колонны подается вода в количестве 30% от объема конденсата для гидроселекции спирта, Пары ЭАФ конденсируются в дефлегматорах ,т. = 75 м ) и в количестве28-16 об, /о от отбора спирта поступают на 15-о тарелку эфирной колонны 30 тарелок, 14 укрепляощих, 16 исчерпывающих), где осуществляется укрепление ЭАФ до концентрации 80 - 90 об,%.Эпюрат с содерканием спирта 25 опоступает на спиртовуо колонну (65 тарелок, укрепляющих 30, исчерпывающих 35) для укрепления спирта и освобождения его от высококипящих примесей. С тарелок 10 - 19 отбирается сивушная эмульсия, с ьерхних тарелок (63-64)...

Номер патента: 1813004

Опубликовано: 30.04.1993

Авторы: Гришанин, Калюжный, Кривуля, Раевская, Травин, Федосеева, Юдин

МПК: A61N 1/36

Метки: электроаналгезии

...14 времени существования частот стимуляции устанавливают время существования каждого из выбраннь 1 х диапазонов частот от 1 до 40 с, Различные частоты импульсов вырабатываются генератором 1, на вход которого подается управляющий сигнал с выхода коммутатора 2, входы которого связаны с выходами задатчика 14 времени существования частот. Регулятором 7 амплитуды импульсов электрического тока устанавливают амплитуду импульсов по субъективному ощущению пациентом умеренной или интенсивной вибрации под активным электродом 9.Запуск одновибратора формирователя 4 длительности импульсов тока осуществляется положительными импульсами электрического тока, поступающими свыхода дифференцирующего элемента 3, Величина среднего значения тока...

Номер патента: 1610693

Опубликовано: 23.03.1993

Авторы: Бутылкин, Кривуля, Свинаренко, Щавелев

МПК: B23K 9/16, H01J 7/18

Метки: атмосферы, газопоглотитель, инертной

...непрерывный поток защитного газа порядка 20 - 50 л/мин при оптимальном газодинамическом сопротивлении1610693 Таблица 1 Примечание Скорость поглощенияПа мс кг ММсплава А 1 Са Ог Нг Не поглощает 02 иМгТо же 0,04 82.383,3 84 0,15 0,17 0,18 17,716,716 3 4 Прототип, не поглощает 02 и йгНе поглощает 02 иМгНе обеспечиваетсяочистка газа 0,15 15 0,1 0,06 0,1 81,95 0,05 82,25 0,35.0,05 17,7 0,2 0,20 Достаточная скорость поглощения 16,7 16 15 8 9 1 О. 0,2 0,2 0,09 0.20 0.20 0,01 83.25 83,95 84,95 0,39 0,390,10 0,050,05 .0,05 Не обеспечивается очистка газаТо жеДостаточная скорость поглощения 11 12 13 14 15 0,09 0,360.39 0,39 0,08 0,01 ц,22 0,23 0,22 0,02 0,15 0,22 0;24 0,23 0,12 0,2 0,2 0,2 0,2 0,2 1817,716,7 16 15 818Не обеспечиваетсяочистка...

Номер патента: 1796504

Опубликовано: 23.02.1993

Авторы: Глазунов, Глазунова, Кривуля

МПК: B60P 3/22

Метки: средство, топливозаправочное, транспортное

...на фиг,3 - поперечный вал механизма перемещения вытеснительного вала; на фиг.4 - подвижная стойка вытеснительного вала.Заявленноетопливозаправочноетранспортное средство содержит грузовую платформу 1, закрепленную на шасси 2, топливный резервуар 3, выполненный в виде гибкой оболочки, закрепленной на платформе, вал 4 для вытеснения топлива из оболочки, расположенный поперек платформы 1 над оболочкой и закрепленный на стойках 5, связанных с платформой 1, лебедку 6 с тросом 7. закрепленную на шасси 2,ИВОЗАПРАВОЧНОЕ ТРАНСПОРДСТВОсть изобретения: закрепленный рме топливный резервуар 3, выв виде гибкой оболочки, опорожлом 4, который закреплен на монтированных в направляющих я вытеснения топлива перемещакой 6. 1 з.п, ф-лы, 4 ил,1796504...

Номер патента: 1781233

Опубликовано: 15.12.1992

Авторы: Величко, Додатко, Кривуля, Кузовов, Сагай, Степанова

МПК: C08F 212/14, C08F 8/36, C08J 5/20 ...

Метки: катионов

...водой. Влаж- учения катионита и способа получения по ные гранулы (17,1% Н 20) обрабатывают прототипу приведены в таблице.маточным раствором сульфирования, со- . Ф о р м у л а из о б р е т е н и ядержащим 68 Н 2304 в течение 60 минут; 5 "1. Способ получения катионита путем Оводненный маточник (59 Н 20) отжима-: гранульной сополимеризации стирала, акют, в гранулы сополимера с остаточной рилонитрила и низкокбнцентрированной влажностью 0,9 переносят в колбу-реак- . фракциидивинилбензола, отмывку получен- .тор, кудадобавляют 500 млсернойкислоты ното сополймера, обезвоживание, сульфи- (93 Н 2304). Смесь агитируютпри 105 Се 10 рование серной кислотой и отделение течение 8 часов. По окончании процесса маточного раствора сульфирования, о т...

Номер патента: 1749076

Опубликовано: 23.07.1992

Авторы: Глазунов, Глазунова, Кривуля

МПК: B60P 3/22, B60S 5/02

Метки: средство, топливозаправочное, транспортное

...поворотную в вертикальной плоскости раму 1, смонтированную на автошасси 2, грузовую платформу 3, установленную на раме 1, топливный резервуар 4 из гибкой оболочки, закрепленной нэ платформе 3, поперечный вытеснительный вэл 5, расположенный над резервуаром 4 и прикрепленный к раме 1 в средней ее части, сливно-наливную систему б, подключенную запорным клапаном 7 к задней стенке резервуара, буксирную лебедку 8, установленную в передней части шасси 2, трос 9, запасованный на лебедку 8, с соединительным элементом 10 на свободном конце, привод 11 рамы 1 с раздвижным штоком 12, взаимодействующим с продольными направляющими 13, закрепленными по бокам рамы 1, рычажный механизм 14 углового перемещения вала 5, упоры 15, один из ко, торых...

Номер патента: 1657941

Опубликовано: 23.06.1991

Авторы: Егоров, Кривуля, Погода

МПК: G01B 5/24

Метки: осей, отверстий, отклонений, соосности

...Снимают усилия нажима, приЛоженные к середине лепестков рычагов 10, продолжая нажимать на боковые поверхности лепестков рычагов 10, а н это время лоток 6 прижимается пружинами 7 к скалке 1, и одновременно снимают усилия нажатия с боковых лепестков рычагов 10, тогда лоток 6 укладывается на торцы сегментон 2 и 3. В такомположении лоток 6 удерживается пруинами 7. Тем самым сегменты 2 и 3 и наконечники 4 индикаторов 5 освобождаются от лотка 6 и накладываются на внутренние поверхности гнезд 19, 20, 21, 22 и 23 блока 18 цилиндров. Иа крайние гнезда 19 и 23 устройство устанавливают сегментами 2 и 3, а на средние гнезда 20, 21 и 22 опускают наконечники 5 индикаторов 4, которые касаются поверхностей полуотверстий средних гнезд 20, 21 и 2,...

Номер патента: 1576448

Опубликовано: 07.07.1990

Авторы: Глазунов, Глазунова, Кривуля

МПК: B65D 88/74

Метки: нефтепродуктов, транспортировки, цистерна

...датчики 24 температу 1;ь 1 электрически соединенные посредством блоков 25 и 26 системы управления с механизмами, открывания днища 5 и наклонг цистерны соответственно. На обечайке 6 расположены горловины 27 и 28 для залива полостей снаружи дополнительной обечайки 7 и винтового канала 9, в нижней части обечайки 6 находится сливные горловины 29 и 30 этих полостей. Для уплотнения днища 5 служит прокладка 31.Цист рна для транспортировки нефтепродуктов эксплуатируется следующим образом.На месте выгрузки нефтепродукта из цис. терны в полость снаружи дополнительной обечайки 7 и в винтовой канал 9 заливается теплоноситель (горячая вода) . Включаютс я насосьн вода циркулирует по винтовому кана. лу 9 и трубопроводу 12, нагревая поверхность котла...

Номер патента: 1520534

Опубликовано: 07.11.1989

Авторы: Кизуб, Кривуля, Тыдыков, Хаханов

МПК: G06N 7/06

Метки: автоматов, конечных, моделирования

...счетчик 20 и по сигналу 7 10 производится приращение содержимого счетчика 22. По сигналу У 7 производится приращение счетчика 20, По сигналу 711, поступающему на вход разрешения записи БП 1 тестов через элемент ИЛИ 23, с шины данных (ШД 3) в БП 1 тестов вводится очередной символ теста по адресу, задаваемому счетчиками 20 и 22, Производится анализ сигнала Х 1, при его отсутствии происходит переход к микрооперации приращения содержимого счетчика 21, Иначе производится анализ сигнала ХЗ, являющегося выходом элемента 16 сравнения, Сигнал ХЗ вырабатывается в случае, если содержимые счетчика 22 и регистра 19 равны. При его отсутствии происходит переход на микрокоманду обнуления счетчика 21 и приращения счетчика 22.Иначе по сигналу 79...

Номер патента: 1457050

Опубликовано: 07.02.1989

Авторы: Данилович, Кривуля, Юрчакевич

МПК: H02H 7/04

Метки: замыканий, защиты, магнитопровод, реактора, силового, токовой, трансформатора

...40 Составитель В. Онучин Редактор А. Шандор Техред Л.Сердюкова Корректор С, ЧерниЗаказ 7559/52 Тираж 605 ПодписноеВНК 1 ПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Иосква, Ж, Раушская наб., д, 4/5 Пршзпопственно-полиграфическое предприятие, г, Ужгород, ул. Проектная, 4 Изобретение относится к релейной защите и может быть использовано для защиты от замыканий на магнитопровод силовых трансформаторов (реакто5 ров), работающих в сети с заземленной нейтралью.Целью изобретения является повышение чувствительности защиты.На чертеже приведена схема устрой О ства, реализующего предложенный способ.Устройство содержит обмотку 1 трансформатора (реактора), магнитопровод 2 и соединенные с ним элект рически...

Номер патента: 1383362

Опубликовано: 23.03.1988

Авторы: Кривуля, Путятин, Таранов, Унукович

МПК: G06F 11/25

Метки: анализатор, многовходовый, сигнатурный

...О в первом разряде регистра 1 закрывает второй и четвертый элементы И 4. Таким образом, на сумматоры 5 подаются последовательности только со входов аь аз и а;. Импульсом, сформированным элементом 19, триггер 21 переводится в единичное состояние, и тем самым разрешается прохождение тактовых импульсов через элемент 23 на синхровходы триггеров 6 и на счетный вход счетчика 20. Импульсом переполнения счетчика в регистр сдвига 10 заносится результат сравнения полученной и эталонной сигнатур, который определяет младший разряд двоичного номера неисправного выхода. Аналогично происходит формирование второго и третьего разрядов номера неисправного выхода, При формировании второго разряда номера неисправного выхода во втором разряде регистра 1...

Номер патента: 1309988

Опубликовано: 15.05.1987

Авторы: Гришанин, Конобевцев, Кривуля, Куклин, Мирошниченко, Слободяник, Челяпин

МПК: A61N 1/36

Метки: электростимулятор

...в цепь нациеп д. Включают мстройство. 1 егулятором 3 тока устанавливдк)т;1 цдчснне силы тока, протекающего через лсктродц 6 и 7, точки акуцунктуры 1;)б(,ектив ному Онх (цсник) пациента опредсляемому кдк умеренное покалывание в м(. Стах ндложеия электродов. Величину Гока регистрируют измерителем 9. В этом положении комутдтора 6 сила тока /(. ца входс стдбиг(из.101)1 4 тока зависит ст вс- Г 11 ннь 1 сонро 115 с 111 я рсгмгяторд 3 токаВ,11111(Ы СО 1 От(1 ЛСНИ Я Г(.РМОСОПРОТИВЛС- н;(Я 2. Г 1 осле ус)яцовлсния величины тока оддс и(тв(я чу)с1 ) и иц, комм утятОр 5 ус(я(1;влияя 01 и 1(олькеис 11, при ко. Г(",( Ос) с ствяю , 1(1(тр 011 мнктмр В ;.,: (1л(кси( ых д стдоилиздторд 4 тока :.)дк,.(очс( к ,(сктроду 7, д измеритель 9 1, ( н,1...

Номер патента: 1270761

Опубликовано: 15.11.1986

Авторы: Городецкий, Кривуля, Немченко, Тыдыков

МПК: G06F 11/22

Метки: диагностических, сигналов

...блоке выделения признака неисправности (Фиг. 2) элемент 11 задержки обеспечивает задержку, равную временному интервалу между двумя тестовыми наборами каждой пары .Поскольку вход каждого такого элемента подключен к одному из выходов диагностируемой системы, реакции этого выхода ца пару тестовых наборов од 30 новременно поступят на входы элемента 12 сложения по модулю 2,на инверсном выходе которого образуется логическая 1 при отсутствии переключения на выходе диагностируемой системы на данпой паре тестовых наборов. 5,35 и логический 0 - при наличии такого переключения, Если в исправной диагностцруемой системе на данном ее выходе при подаче пары тестовыхнаборов имеется переключение, то40 на вход элемента И 13 из блока 5 памяти эталонных...

Номер патента: 1267449

Опубликовано: 30.10.1986

Авторы: Жуков, Кривуля, Пашкин, Файкин, Энтин

МПК: G06G 7/56

Метки: аппарате, моделирования, процесса, теплообменном, теплопередачи

...изменение величины входного напряжения Б,г, поступающегоо фна вход блока 4, выходной электрический сигнал которого имитирует условную входную температуру нагреваемого потока. На КС-схеме с включенным в нее операционным усилителем 7 осуществляется имитация движения частиц нагреваемого по половине длины участка разбиения теплообменного аппарата.Выходной сигнал операционного усилителя 7 подается на вход Т-образного КС-четырехполюсника 9 и выходного операционного усилителя 8, к которому также подводится выходной сигнал Т-образного КС-четырехполюсника, имитирующего температуру стенки на участке разбиения, Одновременно выходной сигнал Т-образного КС-четырехполюсника подается на вход выходного операционного усилителя 6;Выходные сигналы...

Номер патента: 1208021

Опубликовано: 30.01.1986

Авторы: Байсеитов, Донцов, Дубовиков, Жантасов, Каймекин, Кривуля, Ловецкая, Мирошников, Самохин, Хохлов, Шебло

МПК: C01B 25/01

Метки: окускования, сырья, фосфатного

...100-140 кг/ок при выходе 847, Степень декарбонизации кускового Фосфорита 487, Вьход .окатышей с теми же параметрами по прототипу 807.П р и м е р 2. Фосфоритную икоксовую мелочь крупностью 0-10 мм в соотношении 16,5:1 смешивают и измельчают до крупности 0-01 мм, после чего гранулируют в окатьппи диаметром 10-25 мм. Окатыши с содержанием углерода 5,77 слоем высотой 200 мм загружают на слой кускового Фосфорита высотой 300 мм и подают в рабочее пространство обжиговой машины. Общая производительность по фосФатному сырью 50 т/ч, После сушки фосфорит обжигают теплоносителем 08021 2(продуктами сгорания природного газаос температурой 750-С при расходеприродного газа 700 м /ч и коэффицизенте избытка воздуха 3,36), Концентрация кислорода над...

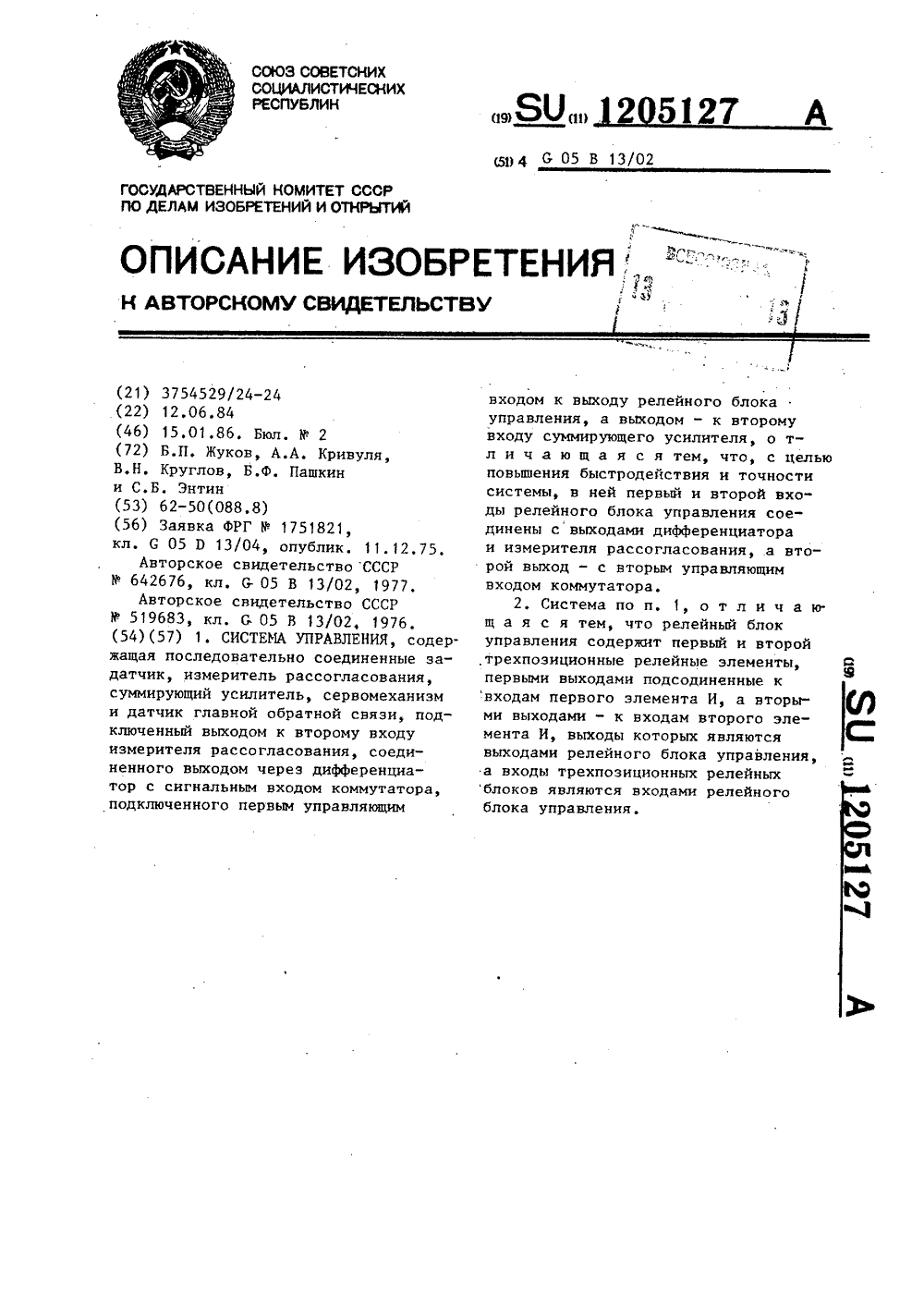

Номер патента: 1205127

Опубликовано: 15.01.1986

Авторы: Жуков, Кривуля, Круглов, Пашкин, Энтин

МПК: G05B 13/02

...4, Еоз - выходной сигнал измерителя 3 рассогласования, о - выходной сигнал суммирующего усилителя 11,4 з- выходной сигнал коммутатора 14, 25Еи Я - зоны нечувствительностипервого и второго трехпозиционныхрелейных элементов 5 и 6.В состав релейного блока 13 управ.ления входят первый и второй трехпо- .эициоиные релейные элементы 5 и 6и первый и второй элементы И 7 и 8,В состав коммутатора 14 входятпервый и второй управляемые диоды9 и 10.Сервомеханизм 12 содержит параллельные и последовательные звенья,усилитель мощности, исполнительныйдвигатель и редуктор и может бытьпостроен по известной стандартнойфункциональной схеме,Система работает следующим обра 127 2мерителя 3 рассогласования, в котором сравниваютсяВыходной сигнал...

Номер патента: 1157660

Опубликовано: 23.05.1985

Авторы: Дроздов, Жуков, Кривуля, Никулин, Пашкин, Энтин

МПК: H03K 3/64

Метки: импульсов, серий, формирования

...тактовых импульсов, выход которого подключен к первым входам 660йервого, второго и третьего элементов И, второй вход первого элемента И.подключен к прямому выходу триггера,инверсный выход которого соединен свторым входом второго элемента И,выход которого соединен с первымвходом триггера, второй вход триггера соединен с выходом третьего элемента И, второй вход третьего элемента И подключен к выходу многовходового элемента И и через элемент НЕк третьему входу второго элемента Ии к третьему входу перного элемента И, выход которого подключен к входу счетчика импульсов, разрядныевыходы которого соединены с входами1многовходового элемента И, а разрядные входы счетчика импульсов соединены с выходами блока хранения программдополнительно введены...

Номер патента: 887384

Опубликовано: 07.12.1981

Авторы: Гавелько, Запорожец, Кривуля, Ткаченко, Юрченко

МПК: B65G 57/081

Метки: кантователь, штучных

...оси 25 опорных роликов 4 венцов 2 по два наборана каждый барабан 1.К каждым двум зубчатым венцам 2 барабана прикреплены планки 5, образующие общую раму, соединенные с кабинками 6 зо для изделий, подлежащих кантованию. Остальные кабинки этой группы крепятся ккорпусу 3, который шарнирно присоединен к одному концу качающегося рычагаприводом 7, а рейки 8 - к другому. Корпус 3 и рейки 8 движутся в параллельныхнаправляющих 9 в противоположные стороны,Кабины выполнены с поперечным сечением двух трапеций, соединенных меньшими сторонами,1 ОКантователь работает следующим образом.С транспортера ряд изделий подается влевый ряд кабинок 6 кантователя, привод7 приводит в действие рейки 8, по которым 1движутся зубчатые венцы 2 барабанов 1,и корпус...

Номер патента: 830521

Опубликовано: 15.05.1981

Авторы: Кирьяков, Кривуля

МПК: G10L 15/10, G10L 19/02

Метки: распознавания, речевыхсигналов

...площади распознавания сигнала, включенным между выходами нуль-органов и входом блока памяти.На фиг. 1 представлена схема предлагаемого устройства для распознавания речевых сигналов; на фиг. 2 - временная диаграмма работы устройства.Устройство содержит входную шину 1,формирователь 2 эталонных уровней напряжения, нуль-органы 3, генератор 4, блок 5элементов И, блок 6 измерителя элементарной плошади распознаваемого сигнала ссумматором 7 и с пересчетной схемой по модулю М 8, где М - порог, равный элементарной плошади 68, блок 9 памяти, блок 10сравнения и выходную шину 11.Входная шина 1 соединена со входамикаждого нуль-органа, вторые входы которыхподключены к выходу формирователя 2 эталонных уровней напряжения, Выход каждого...

Номер патента: 664179

Опубликовано: 25.05.1979

Авторы: Арутюнян, Кривуля, Немченко

МПК: G06F 17/00

Метки: диагностических, сигналов

...блок 5 памяти эталонных признаков, узел б присвоения весов, счетчик 7 приближений,узел 8 индикации, регистр 9 приближе"ний и блок 10 сравнения.Устройство работает в режиме определения функции приближения Рспо формуле Г =Е (Х,О+ Ч;)2,и1.-1ГДЕ 1:О2, ",К,и в режиме выделения ГннВ первом режиме работает устройство известное, по авт.св. Р 546895.В результате работы устройства в пер179 Отратар Составит ова Техред М 4 аВ ВШ В М МВ Тифаж 77 ЦНИИПИ Государ по делам иэо 3035 Москва Аель С. Нетк п тевКорректор Подписноеомитета СССР открытий ая наб. д. 4 ул. Проектна О. Ковинская Редактор И. Разуветаю аит ЪевЗаказ 30 б 2/47 9ственного бретений и -35 Рашс ПП Патент ФилиалУ 3 664 вом режиме на счетчике 7 сформирована функция приближения Рр Значение...

Номер патента: 657454

Опубликовано: 15.04.1979

Авторы: Кривуля, Кузнецов, Кузьменко

МПК: G10L 15/10

Метки: распознавания, речевого, сигнала

...распознавания речевогоПоставленная цель достиг; того, что производят усрелцсц интервалов сушествовдцця ц о пряженця р(евого с(гнал(1 цд не эталонного значения напр вого сигнала. цог 1)ец(.1 с(.зд счетсм(. ццыхВ 11 51 Ц сХ( ХРОВ657454 зрителей 5 с усреднением времени существования и измерителей 6 с усреднением времени отсутствия напряжения речевого сигнала на определенном уровне (эталонном). Единичный выход каждого нуль-органа 2 соединен через соответствующий измеритель 5 с блоком запоминания 7, а нулевой выход каждого нуль-органа 2 связан через соответствующий измеритель 6 с блоком запоминания 7, Выход последнего через блок сравнения 8 подключен к выходной шине 9 устройства распознавания.В предложенном способе распознавания изменение...

Номер патента: 651365

Опубликовано: 05.03.1979

Авторы: Епифанцева, Жестков, Жуков, Кривуля, Энтин

МПК: G06G 7/48

Метки: модель, модулятора, частотно-импульсного

...может быть обеспечена лишь путем увеличения количества используемых в схеме элементов. Возможность изменения чув ствительности ко входному непрерывномусигналу также не предусмотрена. Устройства такого типа отличаются сложностью настройки, так как содержат. большое кодиеество энементов, в еестностн вводные Я.Известна модель фастотио-импульсного модулятора Я,содержащая блок выдеее ления моцуля, сбединеиньтй с блоками задания нелинейности типа зоны нечувствительности, реле, управляющий вход ко торого подключен к выходу блока выделения модуля, сумматорс двоцным ограничителем в цепи обратной связи, инвертор, выход которого соецинен со входом интегратора и с первым вхоцом суммато О ра, и источник смещения. Недостаток модели...

Номер патента: 647722

Опубликовано: 15.02.1979

Авторы: Кирьяков, Кривуля, Кузнецов

МПК: G10L 15/10

Метки: распознавания, речевого, сигнала

...н измерители времени существования сигнала на разных уровнях, соединенные с входами блока памяти, подключенного к входам блока сравнения, полсоединенного к выходным шинам 2) . Это устройство обеспечивает относительную простоту процесса распознавания речевого е показан вариант оп ва для распознавания р ржааеи входную шину дним из входовнуль ор нуЛь-органа 2 подсоед рователя 3 эталонных выполненного с допол647722 Формула изобретения Составитель Е. РозановТгк 1 ид О. Лу топая Корректор Л. Небола Тираж 451 Подписное Редактор С. ХейфицЗаказ 321/44 ИНИИПИ Государственного комитета СССР по делам изобретений и открытий 113035, Москва, Ж 35, Раугиская иаб., д. 4/5 Филиал ППП Патент, г. Ужгород, ул. Проектная, 4Устройство содержит также...

Номер патента: 631976

Опубликовано: 05.11.1978

Авторы: Кривуля, Кузнецов

МПК: G10L 15/10

Метки: распознавания, речевых, сигналов

...на входы нуль. органов 2 и на вход блока 3. Формирователь 4 эталонных уровней напряжения также связан со входами нудь-органов 2. На входы элементов И 6 заведены единичные и нулевые выходы нуль-органов 2, вход блока 3 и выход генератора 5. Выходы элементов И 6 соединены со входами счетчиков импульсов 7, а входы блоков сравнения 8 соедицецы с выходами счетчика импульсов 7 и с выходами блока запоминания 9. Выходы блоков сравнения 8 заведены на входы многовходогого элемента И. 10.Устройство работает следующим образом. Поступление речевого сигнала ца вход нуль-органов 2 вызывает их срабатывание, если уровень входного сигнала превышает эталонный уровень цапряжеция, поданный от формирователя 4. При срабатывании каждого нуль-органа 2 с его...

Номер патента: 614461

Опубликовано: 05.07.1978

Авторы: Кривуля, Кузнецов, Кузьменко

МПК: G10L 15/10

Метки: распознавания, речевого, сигнала

...речевого сигнала, обеспечивает распознавание речевого сигнала достаточно простыми средствами. Изобретение может быть использовано при вводе информации в цифровые вычислительные машины,Изобретение относится к области акустики, а именно к способам распознавания речевого сигнала.По основному авт, св.568963 известен способ распознавания речевого сигнала, по которому преобразуют напряжение речевого сигнала квантованием последнего по эталонным значениям найряжения речевого сигнала, запоминают результаты преобразования напряжения речевого сигнала, а также определяют временные интервалы и их сравнивают с предыдущими эталонными значениями напряжения речевого сигнала, По этому способу распознавания речевого сигнала при определении...

Номер патента: 568963

Опубликовано: 15.08.1977

Авторы: Кривуля, Кузнецов, Кузьменко

МПК: G10L 15/10

Метки: распознования, речевого, сигнала

...реализации описываемого способа распознавания речевого сигнала.Устройство содержит нуль-органы 1, количество которых равно числу уровней кванто вания, каждый нуль-орган 1 подключен квходной шине 2 и к выходу формирователя эталонных уровней напряжения 3, Каждый нуль-орган 1 связан через соотвстствующий измеритель времени существования напряжс ния 4 с блоком запоминания 5, связанным свыходными шинами 6 через блок сравнения 7.Распознавание речевого сигнала согласнопредлагаемому способу происходит следующим образом. Напряжение речевого сигнала 20 подвергают преобразованию, а результатыпреобразования запоминают. При этом в процессе преобразования напряжения речевого сигнала производят квантование последнего по эталонным значениям...

Номер патента: 548936

Опубликовано: 28.02.1977

Авторы: Епифанцева, Жестков, Жуков, Кривуля, Найдюк

МПК: H03K 7/06

Метки: мрдулятор, широтно-импульсный

...4, в результате чего напряжение У увеличивается по модулю со скоростью, пропорциональной К ) У, ; срабатывание реле 4 в момент равенства по модулю его уставши срабатывания и напряжения Уь, переключенне контактов 4 - 44 реле 4, вследствие чего происходит отключение выхода блока 2 с выходным напряжением +У от первого входа с коэффициентом К интегратора 5; подключение выхода блока 3 с напряжением - 1/з, к второму входу с коэффициентом К интегратора 5, в результате чего напряжение У; начинает уменьшаться по модулю со скоростью, пропорциональной К з 1, отключение выхода элемента 7 от выхода 9 модулятора, подключение выхода элемента 7 к выходу 8 модулятора; отпускание реле 4 в момент равенства по модулю его уставки отпускания и напряжения...

Номер патента: 546895

Опубликовано: 15.02.1977

Авторы: Безкоровайный, Кривуля, Немченко

МПК: G06F 17/00

Метки: диагностических, сигналов

...одну группу входов сумматора 2 по модулю 2 подается эталонный двоичный вектор 1, на вторую группу - вектор Х входных признаков. На сумматоре 2 по модулю 2 происходит суммирование векторов Х и У,. Результат суммирования в виде двоичного вектора поступает на узел 6 присвоения весов, где под воздейст 546895вием сигнала с регистра 4 происходит присвоение весов, соответствующих первому состоянию объекта. На счетчик 7 приближений последовательно во времени поступают компоненты вектора Л с присвоенными им весами. Так как вектор Л, двоичный, то на счетчике 7 суммируются только те значения весов, которые соответствуют единичным компонентам г 2.Таким образом, на счетчике 7, после суммирования, зафиксируется значение функции приближения входного...

Номер патента: 514251

Опубликовано: 15.05.1976

Авторы: Кривуля, Кузнецов, Тевяшев

МПК: G01R 25/00

Метки: фазометр, цифровой

...3 - 7, управляющий триггер 8, триггер 9 обратного счета, триггер 1 О прямого счета, генератор 1 счетных импульсов, реверсивный счетчик 12.Импульс Ь 1 поступает на схему совпадения 4, которая клапанируется единичным выходом триггера 8 и единичным выходом триггера 10, что обеспечивает прохождение через схему совпадения 4 четных импульсов Ьг, Ь 4, Ью, ", разделенных временным интервалом в два 5 периода. Схема совпадения 5 клапанируетсяединичным выходом триггера 1 О прямого счета и единичным выходом триггера 9 обратного счета, который переводится в единичное состояние импульсами Ь Ь 6,Схема совпа дения 5 срабатывает от импульса Ьз и последующих нечетных импульсов, разделенных временным интервалом в два периода, эти импульсы переводят...
