Функциональный преобразователь

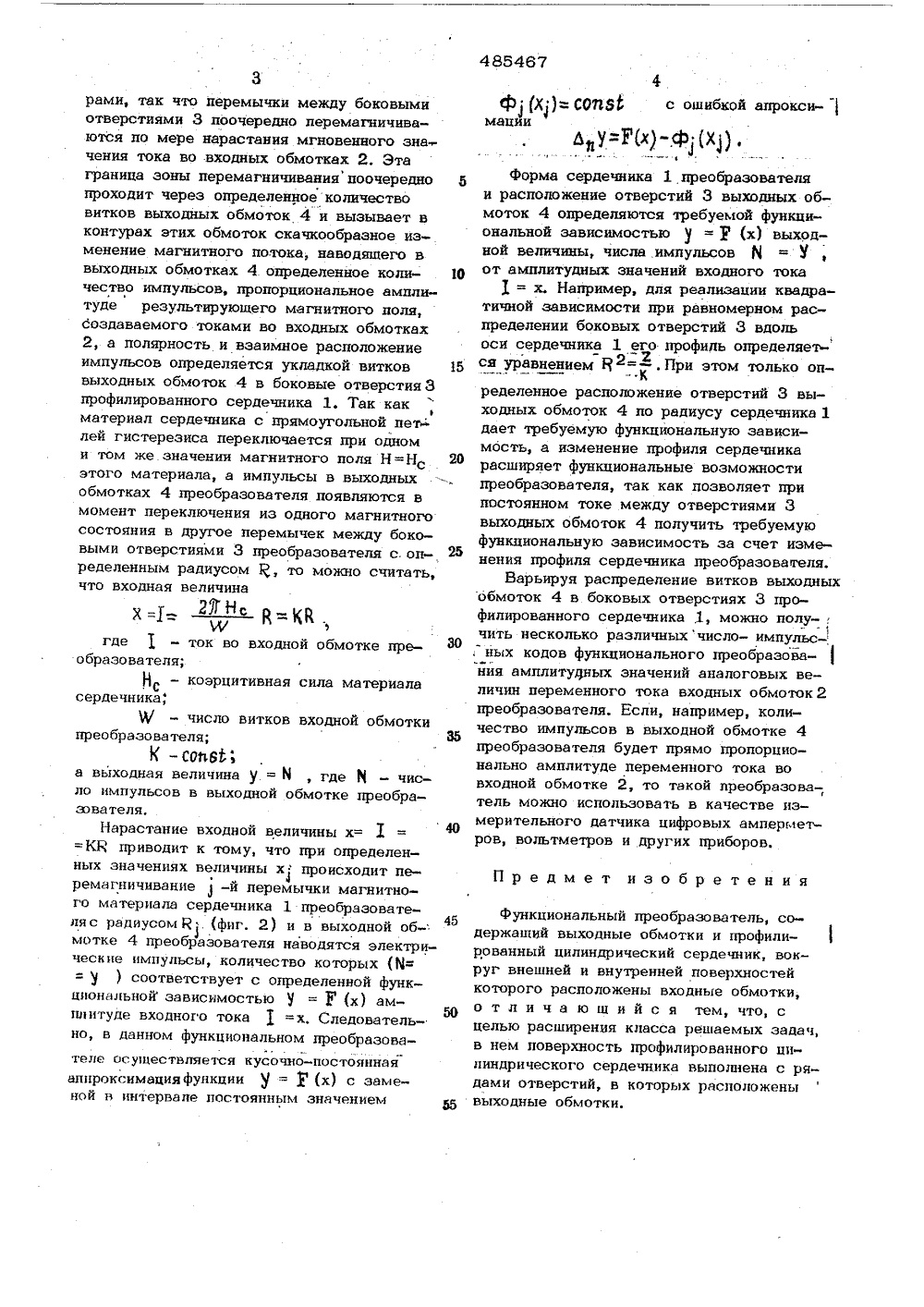

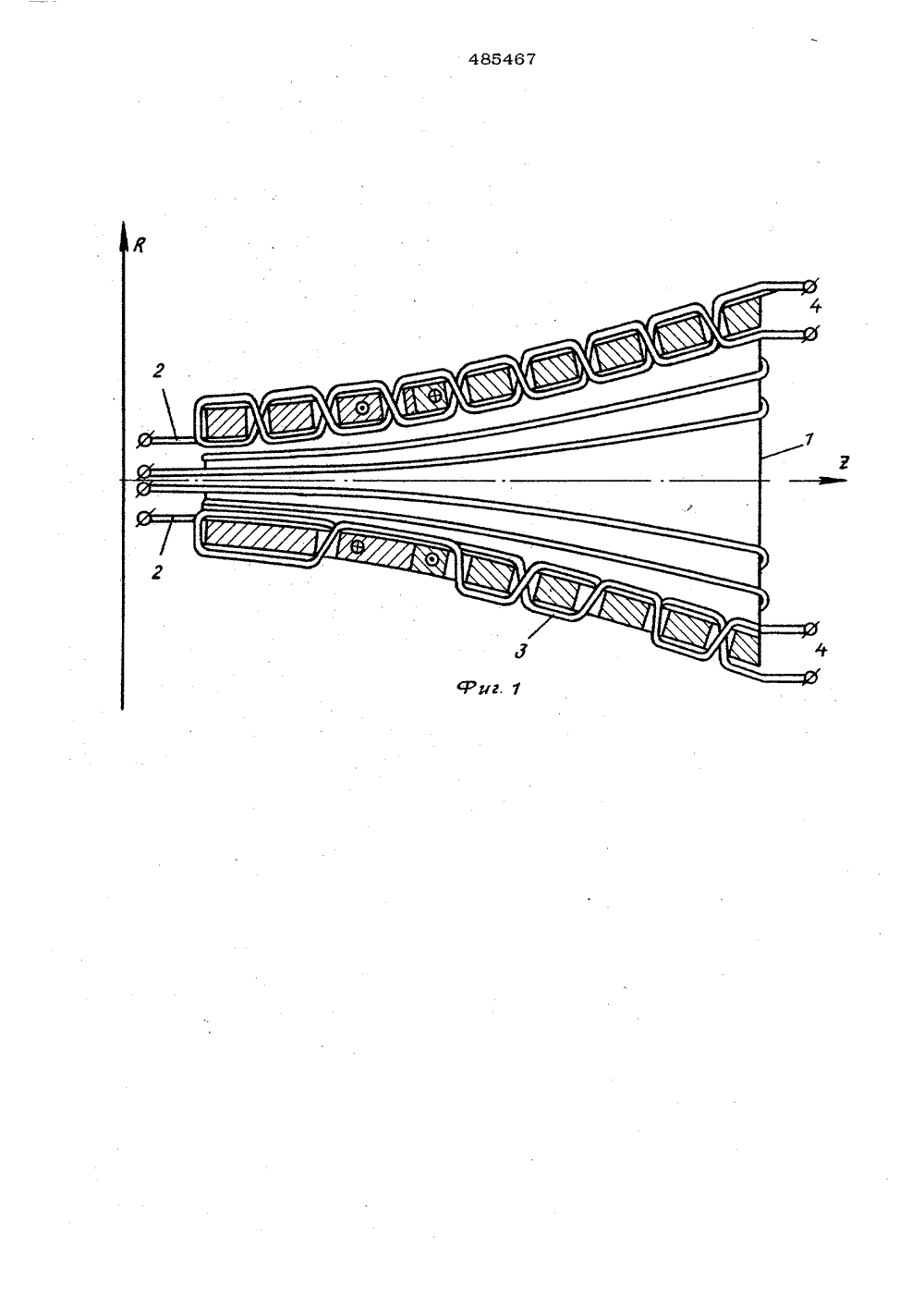

ОПИСАНИЕ 11 а 546 тИЗОБРЕТЕНИЯ Союз СоветскихСоциалистическихРеспублик К АВТОРСКОМУ СВИДИТВДЬСТВМ 61) Дополнительное к авт, свид-ву 21)1883606 22) Заявлено 13.02.73 ( присоединением заявк 3) Приоритет -06 7/26 ооударстееиныи немотеовета Миниотроа СССРпо делам изобретенийи открытий(43) Опубликовано 28.09,75 Бюллетень(45) Дата опубликования описания 28.11,53) УДК 681.3(72) Авторы изобретения яновский политехнический институ(71) Заявите 4) ФУНКЦИОНАЛЬНЫЙ ПРЕОБРАЗОВАТЕЛ бретение относится ике агнето те и может быть использовано в цифровых приборах различного назначения.Известны функциональные преобразовали, содержащие выходные обмотки и профилированный цилиндрический сердечник, вокруг внешней и внутренней поверхностей которого расположены входные обмотки.Цель изобретения - обеспечить одновременное получение нескольких функциональных кодов комбинаций амплитуд переменного тока во входных обмотках преобразователя,Это достигается тем, что профилированный феромагнитный сердечник трансформа торного преобразователя снабжен рядами боковых отверстий, в которых уложены витки вь 1 ходных обмоток, расположенных согласно коду преобразования.Такое выполнение преобразователя упро- рО шает его конструкцию и позволяет производить функциональное преобразование комбинаций амплитуд аналоговых величин в цифровой форме с кусочно-постоянной апроксимапией. 2 На фиг, 1 изображен предлагемый функциональный преобразователь, продольный разрез; на фиг. 2 - график работы функционального преобразователя с кусочно- -постоянной аппроксимацией для одного иэ выходных функциональных кодов.функциональный преобразователь состоит из торообразного профилированного сердечника 1 с прямоугольной петлей гистерезиса, на котором намотаны входные обмотки 2, Радиус профилированного сердечника 1 не постоянен, а изменяется вдоль оси сердечника по заданной функциональной зависимости. Кроме центрального отверстия, сердечник имеет ряды боковых отверстий 3 с уложенными в них витками выходных обмоток 4, взаимное расположение которых определяет выходной код данной обмотки.Переменный ток входных обмоток 2 создает в сердечнике 1 магнитное поле, которое периодически перемагничивает определенную часть этого сердечника. Причем в первую очередь перемагничиваются участки сердечника с наименьшими периметрами, так что перемычки между боковымиотверстиями 3 поочередно перемагничиваются по мере нарастания мгновенного значения тока во входных обмотках 2. Этаграница эоны перемагничивания поочередно 5проходит через определенное количествовитков выходных обмоток 4 и вызывает вконтурах этих обмоток скачкообразное изменение магнитного потока, наводящего ввыходных обмотках 4 определенное коли Очество импульсов, пропорциональное амплитуде результирующего магнитного поля,создаваемого токами во входных обмотках2, а полярность и взаимное расположениеимпульсов определяется укладкой витков 15выходных обмоток 4 в боковые отверстияЗпрофилированного сердечника 1. Так какматериал сердечника с прямоугольной нетлей гистереэиса переключается при одноми том же значении магнитного поля Н=Нс 20этого материала, а импульсы в выходныхобмотках 4 преобразователя появляются вмомент переключения из одного магнитногосостояния в другое перемычек между боковыми отверстиями 3 преобразователя с. определенным радиусом , то можно считать,что входная величинах:1 2 с 8:мЮгде ), - ток во входной обмотке пре- ЗОобразователя;- коэрцитивная сила материалаСсердечника,9/ - число витков входной обмоткипреобразователя;35К -сОЬВВа выходная величина У = М, где К - число импульсов в выходной обмотке преобразователя,Нарастание входной величины х= 1 = 40=КК приводит к тому, что при определенных значениях величины х: происходит пе 1ремагничивание-й перемычки магнитного материала сердечника 1 преобраэователяс радиусом К . (фиг. 2) и в выходной об-мотке 4 преобразователя наводятся электрические импульсы, количество которых (Ю) соответствует с определенной функциональной зависимостью= Р (х) амплитуде входного тока 1 =х, Следователь 50но, в данном функциональном преобразователе осуществляется кусочно-постояннаяаппроксимацияфункции= У (х) с заменой в интервале постоянным значением 485467Ф Х)= СОЯЗЙ с ошибкой апрокси-мацйиформа сердечника 1 преобразователя и расположение отверстий 3 выходных обмоток 4 определяются требуемой функциональной зависимостью у = У (х) выходной величины, числа .импульсов й = М от амплитудных значений входного тока1 = х. Например, для реализации квадратичной зависимости при равномерном распределении боковых отверстий 3 вдоль оси сердечника 1 его профиль определяетг гся уравнением Й 2=-. При этом только определенное расположение отверстий 3 выходных обмоток 4 по радиусу сердечника 1 дает требуемую функциональную зависимость, а изменение профиля сердечника расширяет функциональные возможности преобразователя, так как позволяет при постоянном токе между отверстиями 3 выходных обмоток 4 получить требуемую функциональную зависимость за счет изменения профиля сердечника преобразователя.Варьируя распределение витков выходных обмоток 4 в боковых отверстиях 3 профилированного сердечника 1, можно полу- . чить несколько различных число- импулы:- , ных кодов функционального преобразова- Мния амплитудных значений аналоговых величин переменного тока входных обмоток 2 преобразователя. Если, например, количество импульсов в выходной обмотке 4 преобразователя будет прямо пропорционально амплитуде переменного тока во входной обмотке 2, то такой преобразова-, тель можно использовать в качестве измерительного датчика цифровых амперметров, вольтметров и других приборов.Предмет изобретенияфункциональный преобразователь, содержащий выходные обмотки и профилированный цилиндрический сердечник, вокруг внешней и внутренней поверхностей которого расположены входные обмотки, о т л и ч а ю ш и й с я тем, что, с целью расширения класса решаемых задач, в нем поверхность профилированного цилиндрического сердечника выполнена с рядами отверстий, в которых расположены выходные обмотки.485467 Составитедь Ааумоь Редактор Т.Фадеева Корректоррнщщд ехред.Ханеева 0 осударствеиного коми 1 ега Совеа Иииис 1 рои СССР ио девай изобиеййГ и о 1 крь 1 хий Москва, 05, Раушская иаб., 4р, 1 ирииди; аа си с;, М,гг ч,59, Ьс режкоикан наб, 24 Заказ Я Ф зд а 03 1 ираж 679 Подписное
