Чилингаришвили

Номер патента: 1177677

Опубликовано: 07.09.1985

Авторы: Макасарашвили, Чилингаришвили

МПК: G01F 23/24

Метки: жидкостей, уровнемер, электропроводных

...0 равным среднему арифметическому этихзначений,Таким образом, предлагаемоеизобретение осуществляет автоматическое слежение за уровнем электропроводной жидкости. Отсчет может35осуществляться, например, по указателю, жестко связанному со скользящими потенциальными контактами, ишкале, раСположенной параллельно40резервуару. Максимальная погрешность определения уровня жидкостине превышает половины расстояниямежду потенциальными контактамии носит систематический характер.Использование изобретения внародном хозяйстве позволяет непре-.рывно контролировать расход агрессивных металлов при различных технологических процессах и, следовательно, сокращает расход дорогостоящих материалов.Салтычева Составитель С, Техред М, НадьКорректор С.Черни...

Номер патента: 1153928

Опубликовано: 07.05.1985

Авторы: Глонти, Какулия, Чилингаришвили

МПК: A61N 1/18

Метки: лечения, остеопороза, посттравматического

...5 Я-ным раствором фтористого натрия и этой смоченной раствором поверхностью прикладывают к наружной поверхности, а вторую прокладку, смоченную в теплой водопроводной воде, накладывают на противоположную поверхность пораженной области. Поверх гидрофильных прокладок располагают металлические электроды с проводами. Электрод, расположенный на прокладке, смоченной раствором фтористого натрия, присоединяют к отрицательному полюсу гальванического аппарата Поток - 1 (катод), а второй к положительному полюсу (анод). Плотность тока 0,03 - 0,05 мА иа см, продолжительность процедуры 20 - 25 мин, процедуры проводят ежедневно, общее число на курс лечения 25 - 30.Предлагаемый способ лечения испытан у 18 больных с посттравматическим остеопорезом....

Номер патента: 786690

Опубликовано: 15.09.1983

Авторы: Гвердцители, Каландаришвили, Чилингаришвили

МПК: H01J 45/00

Метки: паров, подачи, рабочего, тела

...иэ гаэорегулируемой тепловой трубы, заключающегося в 10 том, что до подачи паров рабочего тела резервуар и термоэмиссионный преобразователь заполняют неконденсирующймся газом, например гелием, а после подачи паров рабочего тела их давление изменяют за счет изменения давления неконденсируюцегося газа в занимаемом им объеме 11 .Недостатком этого способа является сложность регулирования состава рабочего тела в случае использования в качестве рабочего тела двухкомпонентной смеси, например смеси цезия й бария.Целью дополнительного изобретения является упрощение регулирования стехиометрического состава двухкомпонентного рабочего тела, например смеси цезия и бария.Поставленная цель достигается тем, что в способе подачи паров ра- З 0 бочего тела...

Номер патента: 816302

Опубликовано: 30.07.1983

Авторы: Гвердцители, Каландаришвили, Кучухидзе, Чилингаришвили

МПК: G21C 3/02

Метки: тепловыделяющий, элемент

...между дву"мя Фланцами, один из которых выполнен подвижным и через шток соединенс устройством для измерения перемещения пиролитического графита вдольС-оси.На чертеже изображен общий вид опи"сываемого тепловыделяющего элементав разрезе.Тепловыделяющий элемент содержиттепловыделяюц 1 ую сборку 1, оболочку 2, концевые 3 и дистанционирующие 4детали, пиролитический графит 5, помещенный между неподвижным фланцем 6 2и подвижным Фланцем 7, соединенным с сильфоном 8 и со штоком 9, и измерительный блок 10.При работе реактора по мере выгорания ядерного топлива пропорционально растет количество выделяемых продуктов деленияцезия и рубидия ), ко" торые, диффундируя в топливе, попадают в объем графитовой матрицы и ин" теркалируются в последней,...

Номер патента: 723430

Опубликовано: 25.03.1980

Авторы: Каландаришвили, Чилингаришвили

МПК: G01N 7/14

Метки: детектирования, металлах, неконденсирующихся, примесей, щелочных

...паровой фазы которой соединен через вентиль с пробоотборником, а объем газовой фазы через вентиль тонкой регулировки соединен с анализатором.На чертеже дана принципиальная схема.предлагаемого устройства.Зона испарения (И)газорегулируемой тепловой трубы 1 через вентиль 2 сообщается с объемом, содержащим исследуемый жидкий металл. Резервуар 3 с инертным газом через вентиль тонкой регулиф" Фф3 Фф ф " 723430ировки 4 присоединяется к анализатору 8, например масс-спектрометру.Работа предлагаемого устройства происходит следующим образом. 417/3 ясное филиал ППП Патент г. Ужгород, ул. Проектна,4 В газорегулируемую тепловую трубу 1 через вентиль 2 поступает порция исследуемого жидкого металла. Затем устанавливается необходимое давление...

Номер патента: 705564

Опубликовано: 25.12.1979

Авторы: Гвердцители, Каландаришвили, Чилингаришвили

МПК: H01J 45/00

Метки: паров, подачи, рабочего, тела

...- уменьшениеинерционности регулирования давления паров рабочего тела,Для этого в способе подачи паров рабочего тела, например цезия,в термоэмиссионный преобразовательиз резервуара, выполненного в видетепловой трубы, до подачи пароврабочего тела резервуара термоэмиссионный преобразователь заполняют неконденсирующимся-газом, например гелием, а после подачи паров их давление изменяют эа счет изменения давления указанного газа в занимаемом имобъеме,На чертеже приведена зависимость Выходной электрической мощности ТЭП от давления гелия для различных т ператур эмиттера.Иэ чертежа видно, что для поддержания выходной электрической мощности ТЭП,постоянной в пределах 10 достаточна стабилизация давления инертного газа с точностью +30%.Применение...

Номер патента: 582364

Опубликовано: 30.11.1977

Автор: Чилингаришвили

МПК: E02D 15/00

Метки: бетона, гидротехнических, охлаждения, сооружений

...и отводящим стоякам хладагент,в смежных по высоте ярусах циркулирует в противоположных направлевиях. Вследствие этого в каждой ларе смеженных по высоте ярусов бетонна противоположные их половины подвергаются, вполне идентичному влиянию змееников, и средняя температура по высоте 30 каждой такой пары ярусов снижается,симметрлчно относительно середины их длины. Таким образом, секция, состоящая из ряда таких пар ярусов, охлаждается симметрично н без появления,перекосов.На чертеже изображено предлагаемое устройство для охлаждения бетона гидротсзнпческих сооружений, общий вид.В устройстве к магистральным трубам 1, проложенным от насосной стаеции, присоединены через узлы 2 подключения распределительные стояки 3, на каждом из которых...

Номер патента: 529330

Опубликовано: 25.09.1976

Авторы: Гвердцители, Каландаришвили, Чилингаришвили

МПК: F16K 31/02

Метки: клапана, привод

...равлении крисимодействии с агретых до 200 ожет достигать ыи объем,Предлагаемый от известных те50 С. Уд2-80%.При пов конструкции междщем корпуса устческого графита ском толкате дн ышении в зоне располооратуры более 200 С щет взаимодействоватьрафитом, высота шайбыызывает перемещение ения прилочной ме вода темпталл начинтическимется, это падает с осью толкателя и параллельна таллографической оси "С" графита, а в ше корпуса выполнена емкость, заполн пироли- увеличиваолкателя. крисдни щелочным металлом,На чертеже изображен описываемыйвод,о а изобретения 1 толкателя 2 связан сильфоном 4 и образует внутри негом, Между диском 1 и днищемасположена шайба 5 из пироли ом 3 0амкнукор- с Привод клапан язан сильфоном м внутри корпу ичаюший ения...

Номер патента: 439687

Опубликовано: 15.08.1974

Автор: Чилингаришвили

МПК: G01B 5/30

Метки: бетонном, деформативных, массиве, прибор, свойств

Номер патента: 331149

Опубликовано: 01.01.1972

Автор: Чилингаришвили

МПК: E02B 7/10, E04H 5/10

Метки: 331149

...системы охлаждения температура вокруг трубы в зоне ее влияния постепенно снижается, в связи с чем при том же расходе хладагента падает интенсивность отвода тепла. При прерывистом спо охлаждения в периоды перерывов темпе ура вокруг трубы выравнивается, В связ перепадом температуры тепло с окраины зоны влияния перемещается к трубе путем естественной теплопроводности, За счет этого температура на окраине зоны влияния снижается. В периоды возобновления действия системы, тепло, накопленное у трубы, отводится более интенсивно.Предлагаемый способ иллюстрируется чертежом.От насосной станции прокладывают напорную магистраль в виде двух пар труб 1, к каждой из пар присоединяют половину разводящих стояков 8 с подключенными к ним змеевиками,5,...

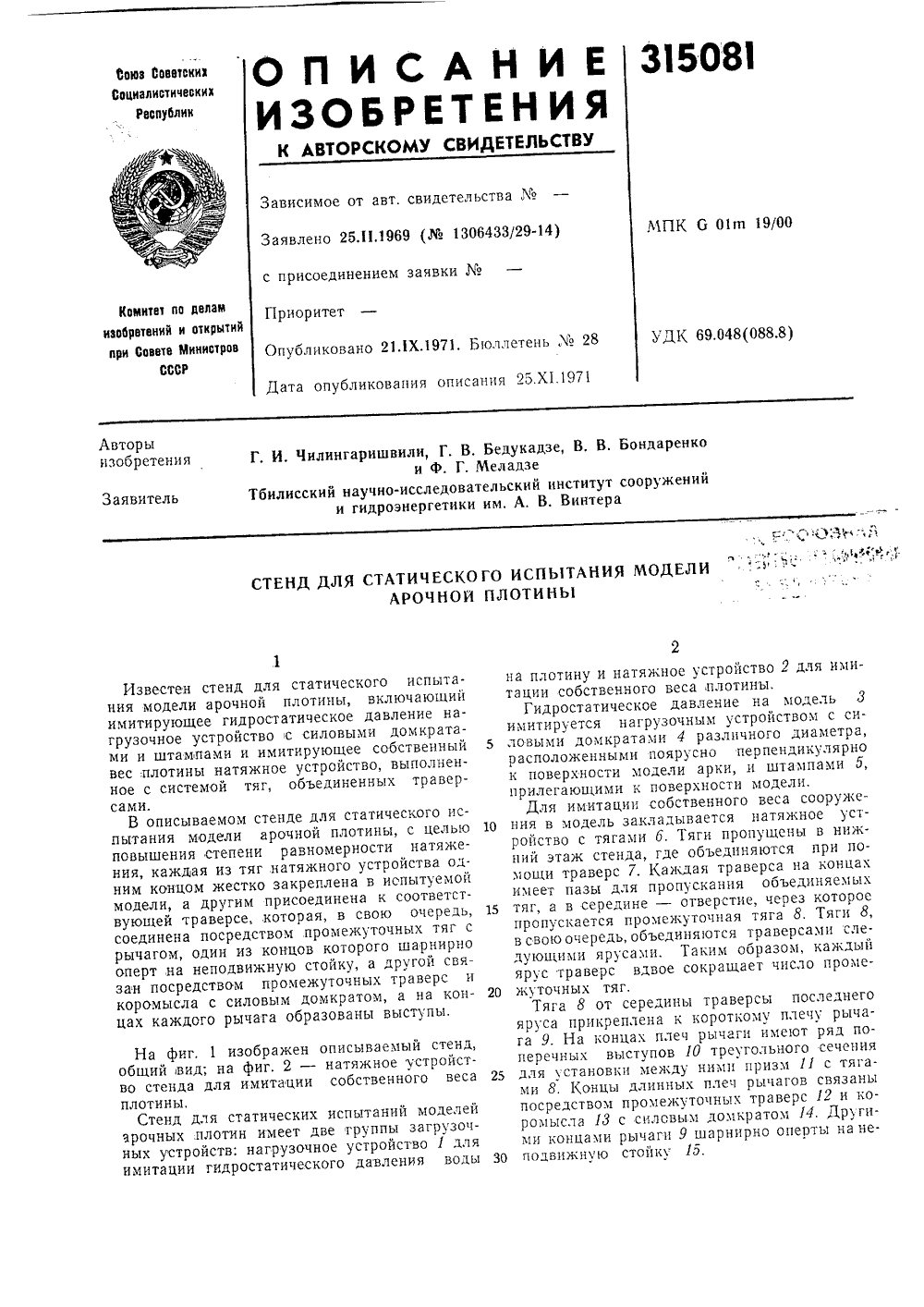

Номер патента: 315081

Опубликовано: 01.01.1971

Авторы: Бедукадзе, Бондаренко, Гидроэнергетики, Меладзе, Тбилисский, Чилингаришвили

МПК: G01M 19/00

Метки: арочной, испытания, модели, плотины, статического, стенд

...7. Каждая траверса на концах имеет пазы для пропускания объединяемых тяг, а в середине - отверстие, через которое пропускается промежуточная тяга 8. Тяги 8, всвоюочередь, объединяются траверсами следующими ярусами. Таим ооразом, каждый ярус траверс вдвое сокращает число промежуточных тяг.Тяга 8 от середины траверсы последнего яруса прикреплена к короткому плечу рычага 9. На концах плеч рычаги имеют ряд поперечных выступов 10 треугольного сечения для установки между ними призм 11 с тягами 8. Концы длинных плеч рычагов связаны посредством промежуточных траверс 12 и коромысла 13 с силовым домкратом 14. Другими концами рычаги 9 шарнирно оперты на неподвижную стойку 15.3Работа систем загружения модели 3 происходит следующим образом.Рабочая...

Номер патента: 281141

Опубликовано: 01.01.1970

Авторы: Гидроэнергетики, Тбилисский, Чилингаришвили

МПК: B07B 1/40

Метки: лабораторное, механическое, сито

...из угловой стали 3, прижатыми при помощи болтов к верхней обвязке каркаса. К нижней обвязке каркаса прикреплен электровибратор 4. При помощи пружин Б каркас подвешен внутри призматической рамы б.В каждой секции над ситом смонтирован лоток 7 с обратным к ситу уклоном для подачи материала, причем со стороны пониженной кромки сита выполнен зазор 8, в который вмонтирована воронка 9.При загружении сыпучим материалом верхней секции фракции, крупнее отверстий сит, 5 отходят в сторону воронки и через нее выдаются наружу. Просеянный материал поступает на лоток следующей секции и постепенно, скатываясь по нему, поступает на сито вдоль ее повышенной стороны. Далее материал ска тывается по уклону сита и одновременно просеивается, Фракции,...

Номер патента: 260271

Опубликовано: 01.01.1970

Авторы: Бедукадзе, Гидроэнергетики, Тбилисский, Чилингаришвили

МПК: G01N 29/00, G01N 29/24

Метки: глубинный, датчик, ультразвуковой

...13 пережигаются, пружина 8 освобождается, и ее усилие пере дается на корпус с преооразователем, котоОписываемыи датчик относится к области исследования прочностных характеристик бетона внутри железобетонной конструкции.Известны ультразвуковые датчики, включающие корпус с мембраной и установленным на ней акустическим преобразователем. Однако они осуществляют необходимое прижатие датчика к бетону и не обеспечивают постоянство его усилий при объемных деформациях бетона, вследствие чего результаты измерения могут оказаться недостоверными.Для достижения стабильности и достоверности показаний в полости корпуса описываемого датчика смонтировано прижимающее мембрану приспособлениевыполненное в виде направляющей обоймы с заключенной...

Номер патента: 255521

Опубликовано: 01.01.1969

Авторы: Бондаренко, Гидроэнергетики, Тбилисский, Чилингаришвили

МПК: B66F 1/08

Метки: гидравлический, домкрат, испытаний, конструкций, моделей, сооружений, строительных

...с поршнем и воспринимающим усилие в процессе опрессовки гидросистемы домкрата,На чертеже изображен описываемый домкрат.В корпусе 1 домкрата расположены поршень 2 и шток 3 с контргайкой 4. В верхней части корпуса ввинчены штуцера б для последовательного соединения домкратов между собой.На корпусе со стороны выхода поршня свозможностью перемещения установлено съемное блокирующее кольцо б, соединенное с корпусом посредством резьбы. В блокирующее кольцо через контргайку 4 плп непосредственно упирается поршень 2.В корпусе закреплен стопорный винт 7, который заглублен в канавку поршня 2 с целью 5 предотвращения его выпадании при отсутствии блокирующего кольца.После монтажа домкратов п всей напорнойсистемь 1 производится ее...

Номер патента: 187372

Опубликовано: 01.01.1966

Авторы: Ехпич, Чилингаришвили

МПК: G01L 1/02

Метки: бетонных, конструкциях, напряжений, прибор

...передачи для всего диапазона испытаний постоянен. ы для определения напряконструкциях с корпусом рмы, торцовые стенки ковыполнены гибкими.ибор отличается тем, что и выполнены в виде жестая стенка - в виде гофризащитпым слоем из элана его наружной поверхт надежность прибора. ражен разрез прибора. Подвижные торцовые стенки 1 цилиндрического корпуса представляют собой жесткие стальные диски. Боковая стенка корпуса выполнена в виде гофрированного кольца 2 с защитным слоем 3 из эластичного материала на его наружной поверхности. В качестве такого материала может быть использована вулканизированная резина. Боковая стенка корпуса заключена в стальное кольцо 4. В центре одного из дисков имеется отверстие с патрубком 5 для присоединения...
