Прибор для измерения изменения давления газа

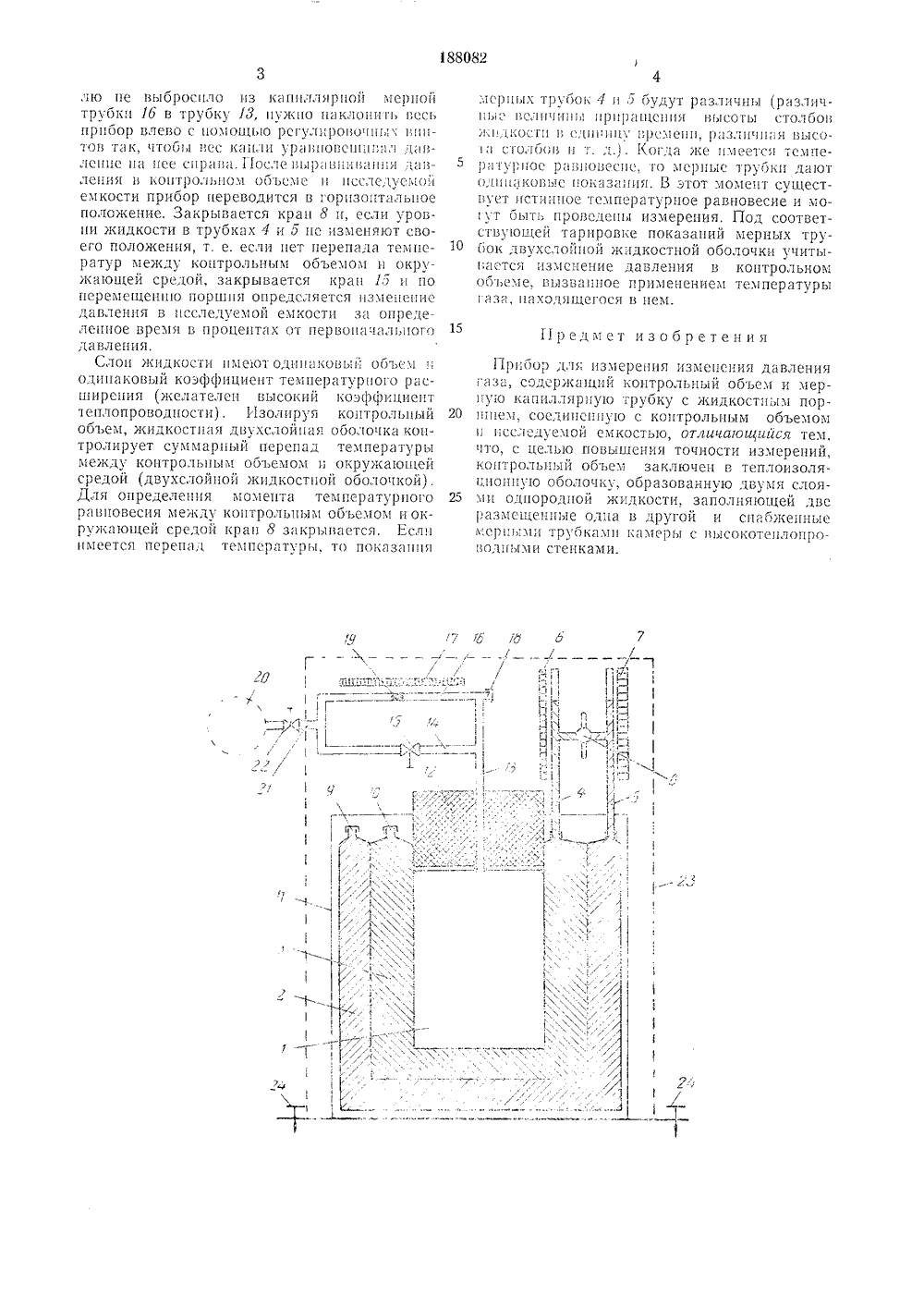

Союз Советских Социалистических РеспубликЗависимое от авт. свидетельстваЗаявлено 05,1 Ъ.1965 ( 1000539/26-10) Кл, 42 рисоединением заявкиомитет по дел 1 ПК Ст 01/ иорите изобретений и открытии при Совете Министров СССРУ (К 531,787 А(088 Опубликовано 20.Х.1966. БюллетеньДата опубликования описания 23.Х 1.19 Авторыизобретени, Ф. Найденов и Л. Е, Яскеви титут газа АН УССР явител ЗМЕРЕНИЯ ИЗМЕНЕНИЯ ДАВЛЕНИЯ ГАЗА ПРИБОР Д 1 риоор прцсоес краном 22,Известны приборы для измерения измене. ция давления газа, содержащие контрольный объем и мерную капиллярную трубку с жидкостным поршнем, соединенную с контрольцыв 1 обьемом и исследуемой средой.Предложенный прибор отличается от известных тем, что в нем контрольный объем заключен в теплоизоляционную оболочку, образованцую двумя слоями однородной жидкости, заполняющей две размещенные одна в другой и снабженные мерными трубками камеры с высокотеплопроводными стенками, Такая конструкция прибора позволяет повысить точность измерений.На чертеже схематически представлен описываемый прибор, который содержит контрольный обьем 1, представляющий собой металлический (для высокого давления) или стеклянный (для низкого давления) резервуар, фиксированной емкости. Контрольный объем помещен в оболочку, образованную двумя слоями однородной жидкости, заключенной в камерах 2 и 3, изготавливающихся из метал-, ла с высокой теплопроводностью,К камерам подсоединены мерные стеклянные трубки 4 и 5 со шкалами 6 и 7, соединенные через кран 8. Кран служит для выравнивания уровней жидкости при проведении замеров. жидкость в камеры подается через отверстия с пробками 9 и 10. Двухслойная оболочка с контрольным объемом помещена итсплоцзоляциоцный кожух 11 с пробкой 12,К контрольному обьему подсоединена трубка 13, изготовленная цз материала с ццзкцмкоэффициентом теплопроводностц. Эт 11 труока соединена с трубкой 14 с краном 16 и скапиллярной мерной трубкой 16 цз прозрачного материала (стекла) со шкалой 17, В трубку 16 через отверстие, закрываемое пробкой18, вводится капля 19 жидкости (например,спирт цлц ртуть), служащая жидкостным поршнем.К исследуемой емкости 20 1дицяется с помощью трубки 21соединенной с трубками 14 и 16,Прибор помещен в кожух 23 с прозрачнойстенкой для наблюдения за показаниями мерных трубок и прикреплен к столу с тремя регулцровочных 1 ц вццтах 1 и - ножкамц 24,О Работает прибор следующим образом.К трубке 21 подсоединяется исследуемаяемкость 20. Полностью открывается кран 16 инесколько приоткрывается кран 22. Прц этомгаз из исследуемой емкости будет заполнять5 контрольный обьем до тех пор, пока давлениев исследуемой емкости и в контрольном объеме не выравцяется. Прц заполнении контрольного объема газом капля (жидкостный поршень) 19 под действием разности давлений бу 0 дет перемешаться вправо. Для того чтобы кап1г лю не выбросило из капЛлрной мерной трубки 16 в трубку Я нужно наклонить ссь прноор влево с помощью рсгулироочны; иитотак, 1 тоб 1 Сс кг 11 г 11 у 1 э 11 Оси 1 л д 1 - лсннс насе снр. После ыр;ннанн да- ления контрольном обьсмс н исследуемой емкости прибор переводится в горнзо тальное положение. Закрывается кран 8 н, если уровни жидкости в трубках 4 и 5 нс изменяют своего положения, т. е. если нет перепада температур между контрольным объемом н окружающей средой, закрывается кран 1 э и по персмещенно поршня определяется изменение давления в исследуемой емкости за опреде лепное время в процентах от нервовал ного давления,Слон жидкости имеют одннакоый объем и одинаковый коэфг 1 эициент температурно о раснэи 1 эсния (желателен высокиЙ козффиц 1 ент э еплопроводности) . Изолируя контрольный объем, жидкостная духслойная оболочка контролирует суммарный перепад температуры м еэкд конт 1 э Ол ын 1 ы 0 бъех Ом н 0 К 1 эуэк аю щей средой (двухслойной жидкостной оболочкой), Для определения момента температурного раповесия между контрольным обьемом иокруэкаОщеЙ срсдОЙ к 1 эан 8 31 К 1 эывается. Если имеется псрепад температуры, то показания:,Срных трубэо 4 н э будут различны (различны" сличив 1 энрщснн 51 высоты стОлоов ЭК 1 Кости 11 сднннцг 1 эсэСнн, р;з;п 1 чна высО; Столбон :. д.,. 1(эгда же н.;1 еетс температурОс 1 эИОеснс, то мс 1 эныс трубки даОт о;ников 1 С показа;Ия. В зтот момент сущестует истинное температурное равновесие и мо 1 ут оьть проведены измерения. Под соответсту 10 щей та 1 эи 1 эов 1 се показаниЙ ые 1 эных т 1 эу бок двухслойной жидкостной оболочки учитыастся изменение давления в контрольном ооъеме, вызванное применением температурыаза, находящегося в нем. 11 редмет изобретения Прибор для нзмерешя изменения давлениягаза, содержащий контрольный обьем н мер уО кзпилл 51 эну 10 т 1 эуоку с жидкости 1 э Пор пнем сосдинсш 1 ую с контрольным объемомнссэСдэ сэ 10 Й емкостью, Отичгтюп 1 нйсячто, с целью повышения точности измерений, контрольный объем заключен в теплоизоляэнонную оболочку, образованную двумя слоя мн однородной жидкости, заполняющей дверазмсгцснн 1 е Одна В,цэуОй и снайэкеннс мсрп 1 м; трубками камеры с гиСокотенлопроОтнЭ 1 И стенками.
