Дифференциальный манометр

Номер патента: 188051

Авторы: Ваинштейн, Изобрстепип, Куртин, Юровский

ZIP архив

Текст

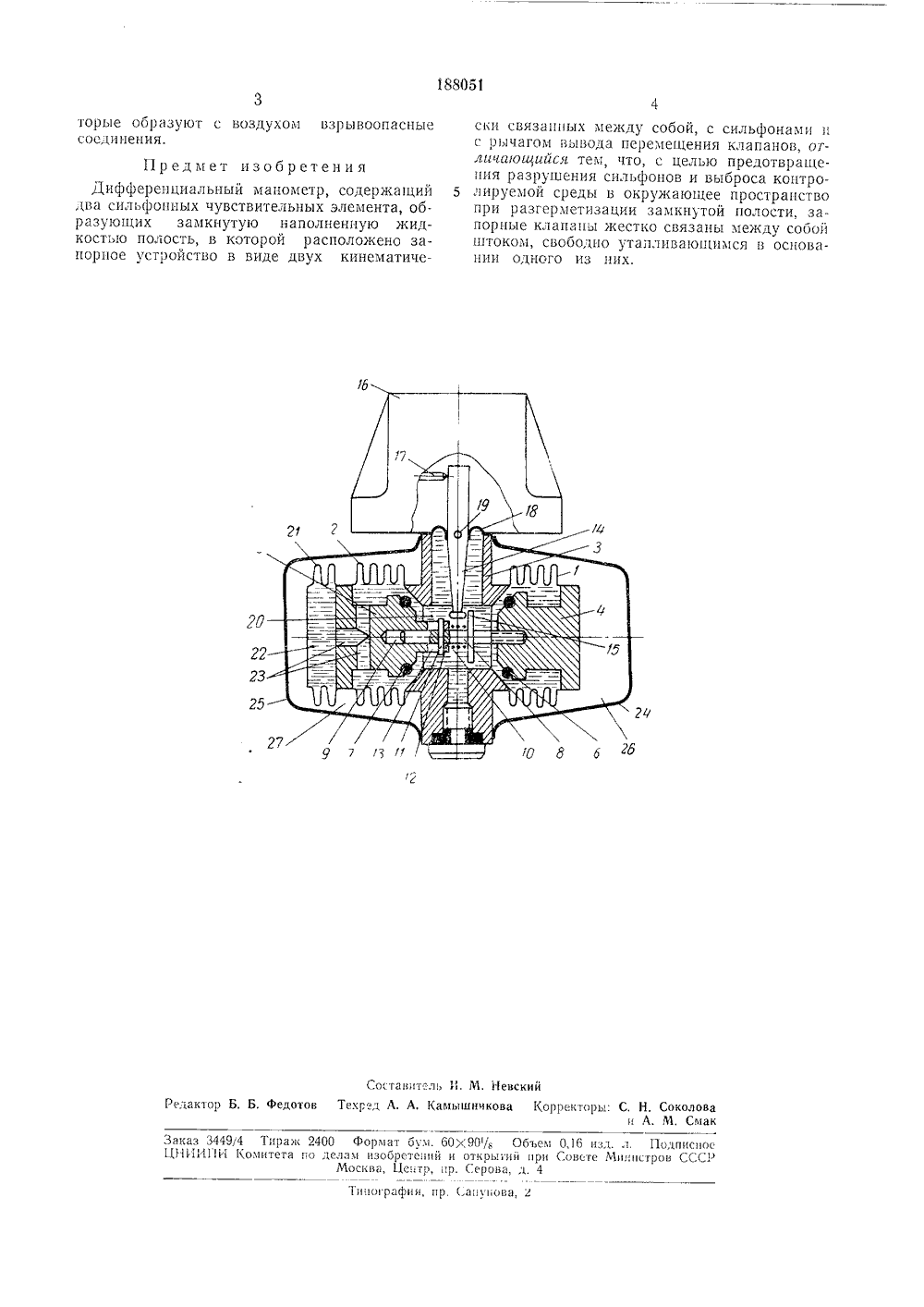

ОПИСАНИЕ ИЗОБРЕТЕНИЯ Сова Советских Социалистикссккх Республик.787.7 (088.8 риоритет Комитетизобретений ламкрь 1 тий тд 6, Бюллетень Ло 2 убликовацо 20.Х,1 ри Совете М СССРстрс Дата опубликова описания 23.Х 1,19 Авторы1 зобрстсция, Я. Юровский, А. Л. Вайнштейн, Г. В.и А, Г. Нагаткинвательский институт теплоэнергетическогоприборостроения Куртт о-иссле Заявцтсль ДИФФЕРЕНЦИАЛЬБЫ МАОМЕТР Известны дифференциальные манометры, содержащие чувствительный элемент в виде двух сильфонов, запорное устройство, состоящее из двух лапанов, жестко связанных между собой и с сильфонами, рычаг вывода, один конец которого связан с запорным устройством, а другой ьыведен через разделительную перегородку из полости измерительного блока.Описываемый дифференциальный манометр отличается от известных тем, что, с целью предотвращения разрушения сильфонов и выброса контролируемой среды в окружающее пространство при разгерметизации замкнутой полости, запсрные клапаны жестко связаны между собой штоком, свободно утаплцвающимся в ос 1 овании одного из них,конструкция ма 1 и 2 соединены клапанами 4 и 5 кольцами б и 7. ежду сооой штокреплец с клапаотверстие 9 клапроизвольному ри нормальных и создает необНа чертеже прцометра,Чувствительные элементыс основанием 3 и снабженыс уплотняющнмц резиновымиКлапаны 4 и 5 соединены ьком 8, один конец которого сном 4, а другой вставлен впана 5.Пружина 10 препятствуетсближению клапанов 4 и 5условиях работы манометра ходцмое ус 1 ше связи между штифтом 11 ца штоке 8 и упором 12 на клапане 5.Клапаны 4 ц 5 могут закрываться одновременно благодт 1 р 11 утаплцвацшо штока 8 в отверстии 9 клапана 5, при этом штифт 11 свободно перемещается в пазу 13 этого клапана,Рычаг 14, од 1 гн конец которого взаимодействует с выступом 15 на штоке 8, передает усилие от чувствительного элемента 1 к преп ооразовательцому блоку 1 б прц помощи элемента связи т. Рычаг уплотнен в осцованцн 3 упругой ме:1 брацой 18 и может поворачиваться относцтель 1 ю осц 19. Внутренняя полость 20, образованная основанием 3, чувствнтель ными элемсцтамци 2, компенсационным упругим элементом 21, наполнена нейтральной разделительной жилкосттяо 22. Прирашенне объема разделительной жидкости, обусловленное ее сжцмаемостью при рабочих давле ццях ц колеба шяхш температуры, воспринимается компе 11 саццоццым упругим элементом 21 через каналы 23 в клапане о.Кожухи 24 и 25, соединенные с основанием3, образуют амеры 2 б и 27, в которые подво дят измеряемый параметр.Описанный дифференциальный манометрможет быть использован в химической промышленности при измерении давления токсичных сред и сред, содержащих водород, кис- ЗО лород, аммиак ц другие агрессивные газы, коЗаказ 3449 г 4 Тиратк 2400 Формат бум. 60 Х 90/з Объем 0,16 изд. л. ПодписпосЦ 1 т 11141 И Комитета по делам изобретеппй и откоыгий при Совсте Мииистров СССРМосква, Цептр, пр. Серова, д. 4 Типография, пр. Сап 1 ьова, 2 торые образуют с воздухом взрывоопасныесоединения. 11 редмет изобретенияДифференциальный манометр, содержащий два сильфопных чувствительных элемента, образующих замкнутую наполненную жидкостью полость, в которой расположено запорное устройство в виде двух кинематически связанных хежду собой, с сильфонами и с рычагом вывода перемещения клапанов, отличающийся тем, что, с целью предотвращения разрушения сильфонов и выброса контро лируемой среды в окружающее пространствопри разгерметизации замкнутой полости, запорпые клапаны жестко связаны мегкду собой штоком, свободно утапливающимся в основании одного из них.

Смотреть

Заявка

1003622

Научно исследовательский институт теплоэнергетического

изобрстепип В. Л. Кенигсберг, Я. Юровский, А. Л. Ваинштейн, Г. В. Куртин

МПК / Метки

МПК: G01L 13/02

Метки: дифференциальный, манометр

Опубликовано: 01.01.1966
