Номер патента: 749936

Опубликовано: 27.02.2000

Авторы: Башкатов, Вуколов, Дятлов, Земляных, Зуев, Кашкаров, Олюнин, Чистякова, Шека, Щелконогов

МПК: C25C 3/04

Метки: бездиафрагменный, магния, электролизер

1. Бездиафрагменный электролизер для получения магния, включающий отделение для размещения катодов и анодов, отделения для сепарации и накапливания магния, разделительные огнеупорные перегородки между отделениями с V-образными каналами в них, систему токоподводов к электродам и систему газоотсоса, отличающийся тем, что, с целью увеличения выхода магния по току за счет обеспечения интенсивного удаления магния из отделений для размещения электродов, сепарационные отделения, обращенные в сторону электродов стенки перегородок, выполнены ступенчатыми, при этом расстояние между анодами и верхней частью перегородок в 1,2 - 8 раз больше расстояния от анодов до нижней части перегородок.2....

Номер патента: 1679867

Опубликовано: 27.04.1996

Авторы: Веселова, Вуколов, Вусевкер, Доля, Дунаевский, Шевченко

МПК: G01P 15/08

Метки: акселерометр, пьезоэлектрический, трехкомпонентный

ТРЕХКОМПОНЕНТНЫЙ ПЬЕЗОЭЛЕКТРИЧЕСКИЙ АКСЕЛЕРОМЕТР, содержащий расположенные друг за другом и разделенные между собой изоляторами основание, три поляризованные пьезопластины и инерционную массу, отличающийся тем, что, с целью повышения точности и вибропрочности, крайние пьезопластины поляризованы так, что векторы поляризации параллельны основанию и ориентированы один относительно другого под углом 90o, а средняя состоит из двух параллельно соединенных пластин, поляризованных так, что их вектор поляризации лежит в плоскости, перпендикулярной основанию, при этом выполняется условие2d33 d15где d33 пьезомодуль...

Номер патента: 1402093

Опубликовано: 20.03.1996

Авторы: Вуколов, Вусевкер, Доля, Дунаевский, Лукашин, Шевченко

МПК: G01P 15/09

Метки: акселерометр, пьезоэлектрический

ПЬЕЗОЭЛЕКТРИЧЕСКИЙ АКСЕЛЕРОМЕТР, содержащий корпус, расположенные в нем выполненные в виде единого цельного пьезокерамического тела чувствительный элемент, основание чувствительного элемента и инерционную массу, а также электроды чувствительного элемента, образованные параллельными электропроводными слоями, находящимися непосредственно внутри пьезокерамического тела, ориентированными перпендикулярно оси поляризации чувствительного элемента и электрически соединенными параллельно, отличающийся тем, что, с целью повышения чувствительности при сохранении технологичности конструкции акселерометра, размеры чувствительного элемента, количество токопроводящего слоев и расстояние между ними удовлетворяют следующим соотношениямb/a=5 - 7, na -...

Номер патента: 1544007

Опубликовано: 27.02.1996

Авторы: Вуколов, Дунаевский, Забелло, Лукашин

МПК: G01P 15/09

Метки: акселерометр, пьезоэлектрический

ПЬЕЗОЭЛЕКТРИЧЕСКИЙ АКСЕЛЕРОМЕТР, содержащий установленный на основании монолитный кольцевой изгибный чувствительный элемент с электродами, отличающийся тем, что, с целью повышения чувствительности акселерометра, чувствительный элемент выполнен из двух одинаковых слоев с расположенным между слоями внутренним электродом, состоящим из нечетного числа отдельных электродов в форме секторов, гальванически не соединенных между собой, и с контактными дорожками, выведенными на торцевую поверхность чувствительного элемента, и наружными верхними и нижними электродами, расположенными симметрично внутренним и конгруэнтным им, причем диаметры электродов меньше наружного диаметра чувствительного элемента, первые электроды на наружных поверхностях...

Номер патента: 1009212

Опубликовано: 27.02.1996

Авторы: Вуколов, Дунаевский, Мухин, Чалый

МПК: G01P 15/09

Метки: акселерометр, пьезоэлектрический

ПЬЕЗОЭЛЕКТРИЧЕСКИЙ АКСЕЛЕРОМЕТР, содержащий пьезоэлемент, инерционную массу, разъемный соединительный узел, размещенный в основании, и шпильку крепления, отличающийся тем, что, с целью повышения точности и надежности при измерении импульсных ускорений, неподвижная часть разъемного соединительного узла выполнена в виде размещенного в осевом отверстии основания стержня со сферической головкой, на которой выполнена фаска изолированного от основания и соединенного через инерционную массу с электродом пьезоэлемента, а разъемная часть соединительного узла выполнена с выемкой, в которой размещена торцевая часть шпильки крепления.

Номер патента: 1440191

Опубликовано: 27.02.1996

Авторы: Вуколов, Дунаевский, Семиженко, Сумский, Цветков, Широков

МПК: G01P 15/09

Метки: акселерометр, пьезоэлектрический

ПЬЕЗОЭЛЕКТРИЧЕСКИЙ АКСЕЛЕРОМЕТР, содержащий основание с установленным на нем чувствительным элементом и соединительный узел с кабелем, отличающийся тем, что, с целью повышения ресурса работы при сохранении точности в условиях измерения высокоинтенсивных виброимпульсных ускорений, в основании вокруг чувствительного элемента расположена металлическая втулка, имеющая цилиндрическую и конусообразную части, жестко закрепленная на высоту конусообразной части в выточке основания и изолированная от последнего, при этом металлическая втулка выполнена с пазами в цилиндрической и конусообразной частях таким образом, что на верхнем и нижнем торцах, а также на участке перехода цилиндрической части в конусообразную образованы сплошные кольца, при этом...

Номер патента: 1834195

Опубликовано: 10.11.1995

Авторы: Вуколов, Зайцев

МПК: B64D 11/02

Метки: аппаратов, водовакуумная, летательных, туалетная

...трубопровод 4, центробежный насос 5, управляющую аппаратуру 6, воздуховод 7, соединяющий бак с насосом, воздуховод 8, соединяющий атмосферу с насосом, воздуховод 9, соединяющий атмосферу с баком, обратные воздушные клапаны 10 и 11, расположенные в воздуховодах 8 и 9, и трубку.12, соединяющую полости воздуховодов 8 и 9, один конец которой, находящийся в полости воздуховода 9, изогнут в сторону, противоположную направлению движения воздушного потока (т.е, к баку), причем концы трубки 12 соединяют полости воздуховодов 8 и 9 эа клапанами 10 и 11 (т.е. со стороны атмосферы), возцуховоды 8 и 9 образуют Т-образный коллектор 13 с единым выходом в атмосферу, а клапаны 10 и 11 пропускают воздух только в сторону атмосферы.Система работает в...

Номер патента: 1501502

Опубликовано: 30.03.1994

Авторы: Бугрова, Вуколов, Ламзин, Манцев, Степанов, Троицкая

МПК: C08J 5/14, C08K 13/02, C08L 9/00 ...

Метки: композиция, назначения, фрикционного

КОМПОЗИЦИЯ ФРИКЦИОННОГО НАЗНАЧЕНИЯ , включающая цис-бутадиеновый каучук, сеpу, 2-меpкаптобензтиазол, тетpаметилтиуpамдисульфид, асбест, баpит, углеpод технический и минеpальный наполнитель, состоящий из окислов кpемния и окислов металлов, отличающаяся тем, что, с целью повышения износостойкости изделий из данной композиции пpи сохpанении высоких фpикционных свойств в пpисутствии воды в зоне тpения, композиция содеpжит в качестве указанного минеpального наполнителя шлаковую пемзу пpи следующем соотношении компонентов, мас. % :Цис-бутадиеновый каучук 15 - 25Сера 1,5 - 42-Меркаптобензтиазол 0,3 - 0,8Тетраметилтиурамдисульфид 0,1 - 0,2Асбест 5 - 47,5Барит 9 - 48,1Углерод технический 9 - 20

Номер патента: 1778565

Опубликовано: 30.11.1992

Авторы: Вуколов, Похис, Русских

МПК: G01L 7/06

Метки: давления, датчик

...ципиальнэя схема привода осцилляторэ типа баланс-спираль.Датчик давления содержит упругий чувствительный элемент (сильфон) 1, закрепленный винтом 2 на основании 3. На том же основании 3 размещен передаточный механизм, который состоит из установленного на оси 4 рычага 5, один конец которого соединен с упругим чувствительным элементом 1 с помощью регулировочного винта 6, законтренного гайкой 7, а другой конец рычага 5 выполнен в виде зубчатого сектора 8 и соединен с зубчатым колесом 9 и пружиной 10, Зубчатое колесо 9 установлено на втулке 11, закрепленной на основании 3 винтами 12, Теми же винтами 12 на торце втулки 11 закреплена шайба 13. На колесе 9 жестко установлен рычаг 14, на конце которого размещены штифты 15 с некоторым...

Номер патента: 1764716

Опубликовано: 30.09.1992

Авторы: Вуколов, Гималов

МПК: B07B 4/00

Метки: пневматический, сепаратор

...отходов соединяется с отсасывающим вентилятором через расширяющийся книзу по ширине патрубок 19,Воздушные вертикальные каналы в нижней части от места ввода материала снабжены пересыпными полками 20. Вывод материала из секционных приемников 16 осуществляется через клапаны 21, В патрубке 19 установлены нап равля ющие лопатки 22.Для повышения равномерности подачи зерна по ширине в дополнительный воздушный вертикальный канал 23 в загрузочном бункере установлены веерообразные пластины 24. Регулирование скорости воздушного потока в основном канале обеспечивается заслонкой 25, а в дополнительном - заслонкой 26. Пневматический сепаратор работает следующим образом.Исходный материал подается в загрузочный бункер 1 и далее самотеком,...

Номер патента: 1752278

Опубликовано: 07.08.1992

Авторы: Асцатрян, Балбеков, Безроднов, Вуколов, Лямперт, Сафронов

МПК: A01G 25/00

Метки: аппарат, дождевальный

...Корректор И.Муска Редактор Г.Гербер Заказ 2709 Тираж Подписное ВНИИПИ Гасударственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб., 4/5 Производственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 Изобретение относится к сельскому хозяйству, а именно к сельскохозяйственному машиностроению.Цель изобретения - повышение надежности, упрощение конструкции и улучшение качества дождя.На чертеже представлено основание аппарата. разрез.Дождевальный аппарат состоит из основания 1, соединенного с коленом и стволом 2. На стволе 2 закреплено рабочее коромысло. В основании имеются проточки пбд манжеты, а в колене сделаны отверстия 3 для подвода воды между уплотнениями 4 и 5.Дождевальный...

Номер патента: 1752277

Опубликовано: 07.08.1992

Авторы: Асцатрян, Балбеков, Безроднов, Вуколов, Лямперт, Сафронов

МПК: A01G 25/00

Метки: аппарат, дождевальный

...к области сельскохозяйственного машиностроения,Цель изобретения - упрощение конструкции и повышение надежности работы, 5На фиг. 1 изображен дождевальный аппарат, общий вид; на фиг. 2 - вид А на фиг,1.Дождевальный аппарат состоит из неподвижного основания 1, ствола с коленом 102, рабочего коромысла 3, реверсивной лопатки 4, закрепленной на Г-образном рычаге 5, пружины б, ограничителей 7 ходаствола и опор 8,Дожевальный аппарат работает следующим образом,При работе аппарата вода, проходя через неподвижное основание 1, колено состволом 2, йопадает на рабочее коромысло3. При этом создается реактивный момент, 20и ствол с коленом 2 поворачивается на определенный угол, одновременно коромыслоотбрасывается вниз, и процесс повторяет-.ся, В это...

Номер патента: 1748142

Опубликовано: 15.07.1992

Авторы: Вуколов, Похис, Русских

МПК: G04D 7/06

Метки: баланс-спираль, коэффициента, опорах, осциллятора, типа, трения

...типабаланс-спираль, что позволят повысить точность определения коэффициента трения в опорах осциллятораНа чертеже фиг.1 изображена комбинированная функциональная схема устройства для определения коэффициента трения в10 .опорах осциллятора типа баланс-спираль,.. на фиг.2 -сечение опоры осциллятора вдольоси 8,Устройство содержит электронно-механический спусковой регулятор 1 с магнито 15 электрическим приводом, в который входятсхема привода 2 с бифилярно намотаннымиобмоткой освобождения 3 и обмоткой привода 4, а также осциллятор,5 типа балансспираль, в котором баланс выполнен в виде20 двух дисков 6, 7 из магнитомягкого материала, закрепленных на оси 8. На дисках баланса закреплены постоянные магниты 9,10, обращенные друг к другу...

Номер патента: 1708194

Опубликовано: 30.01.1992

Авторы: Балбеков, Вуколов, Лямперт, Сафронов

МПК: A01G 25/00

Метки: аппарат, дождевальный

...конструкции и повышение надежности и производительности работы,На чертеже изображен дождевальный аппарат.Дождевальный аппарат содержит ствол 1, гидроцилиндр 2, поршень 3, жестко и соосно соединенный с лопаткой 4, сбросной клапан 5, напорный патрубок б, дроссель 7, сбросной патрубок 8. В поршне 3 со стороны сбросного клапана выполнены дросселирующие отверстия 9, а в боковой стенке - гидравлический канал 10.Дождевальный аппарат работает следующим образом.Вода под давлением .через напорный патрубок 6 поступает в полость "А" гидроцилиндра 2, при этом поршень 3 перемещается вверх и, прижимая сбросной клапан 5, закрывает сливное отверстие, Затем вода из полости "А" через канал 10 начинает поступать в полость "В",а оттуда через дроссель 9...

Номер патента: 1692368

Опубликовано: 23.11.1991

Авторы: Вуколов, Кушнирович, Окунев, Чернышов

МПК: A01F 25/08

Метки: досушивания, стогов

...иметь различный диаметр и может внед- Ьд ряться в стог и в землю. СдНапример, для стога размерами 3500 Ямм высотой 6000 мм корпус изготовляется ("ф изтрубыФ 500 мм длиной 7500 мм, к корпусу жестко реоитси дифлектор ф 1000 мм мер. ки ЦАГИ, а на внешнем диаметре укрепля ееей ются лопасти, выполненные из стального листа толщиной 0,51,2 мм, путем сварки и т.д. Устройство закрепляется на грунте посредством основания, снабженного штырями 6 длиной 850 мм. Причем корпус соединяется с основанием пружиной, свитой из прутка ф 12 мм,Устройство работает следующим обзом.На площадке для формирования стогов устанавливается предлагаемое устройство, Штырь 6 заглубляется в почву. Вокруг устройства формируется стог таким образом, чтобы иэ стога выступала...

Номер патента: 1684624

Опубликовано: 15.10.1991

Авторы: Вуколов, Тарасов, Хлебникова

МПК: G01N 3/52

Метки: прибор, твердости, цилиндрических

...в исходное положение: основанием 2 вниз Бойки 3 на ползуне-кассете 12 удерживаются Г-образным упором-отсекателем 8, а первый боек падает в отверстие в передней части ползуна-кассеты 12. На кузов 19 прибора через паз в передней стенке 17 устанавливают шкалу с положенными на нее полосками белой и копировальной бумаги.Следующий этап подготовки прибора к работе - определение координат точки встречи бойка с исследуемой поверхностью детали. Аэимутную стрелку 36 перемещают по вертикальной направляющей 39 на такую величину, чтобы высота полета бойка была равна высоте полета бойка при тарировке прибора. Таким образом, значение кинетической энергии во всех испытаниях будет постоянным.Выставив азимутную стрелку 36 по вертикали, ее...

Номер патента: 1682938

Опубликовано: 07.10.1991

Авторы: Веселова, Вуколов, Вусевкер, Дунаевский, Кудинов, Сумский, Шевченко

МПК: G01P 15/09

Метки: акселерометр, пьезоэлектрический

...3 кольцеобразной формы, имеощие с одной стороны Выступ 8 для соединения с коммутационной шиной, а с противоположной - изолирующий зазор 9.При выполнении электродов:облодаются размеры зазора так, чтобы Х = С+ 2 Ь, Л= =а, гдс а, Х - параметры зазора, С - ширина коммутационной шины, д, - толщина пленК 11.При этом конфигурация верхнего и ниж. него эгектродов 3 пластины 7 совпадает, на нижний электрод развернут относительнс верхнего под углом 180 О, т. е. выступу верхнего электрода соответствует зазор на нижнем электроде, зазору верхнего электрода соответствует выступ нижнего электрода (фиг, 2. Пластины набираются в пакет опредехенРой в последовательности (фиг. 2), затем опрессовываотся, коммутируются и спекаются в монолит с последующей...

Номер патента: 1659115

Опубликовано: 30.06.1991

Авторы: Андреев, Вуколов, Дубинин, Нестеров, Скоробогатов

МПК: B05B 3/04, B05B 5/04

Метки: распылитель, центробежный

...и рабочим колес ванием кольцевого заз аппаратом 11 соединен отверстиями 14 и 15 с атмосферой. Материалопровод 16 соединен штуцером 17 с магистралью лакокрасочного материала. На корпусе 1 закреплен насадок 18. Полость между насадком 18 и чашей 4 соединена штуцером 19 с источником сжатого воздуха. Вал 3 соединен с источником высокого напряжения,Распылитель работает следующим образом.Через штуцвр 12 подают сжатый воздух в отверстия соплового аппарата 11 и далее на лопатки рабочего. колеса 7 турбины, которая приводит во вращение распылительную чашу 4. При давлении воздуха 3 - 3,5 кг/см частота вращения чаши составляет 45000- 50000 об/мин. Отработанный втурбине воздух выходит в атмосферу через кольцевой зазор 9, Нг распылительную чашу 4...

Номер патента: 1652109

Опубликовано: 30.05.1991

Авторы: Вуколов, Кушников, Лазуткин, Липатов, Николаев, Резникова, Ровный, Фролов

МПК: B60H 3/00

Метки: воздуха, кабине, средства, транспортного

...кабины 5 и снабженному дефлекторами 18 для подачи воздуха на лобовое стекло и в зону дыхания оператора и регулятором 19 подачи воздуха через рассекатель 20 в ноги оператора. Рециркуляционный канал 9 сообщен с кабиной 5 череэ окно 21 в передней стенке 22 и рециркуляционное отверстие 23 в рулевой колонке 17. Вентилятор 1 разделен перегородкой 24 для образования дсух нагнетательных патрубков 3, 4, Кроме того, устройство может быть выполнено с защитным экраном 25. На рабочем колесе 26 вентилятора 1 смонтированы всасывающие патрубки 27, 28. Теплообменник 8 отделен от фильтра 7 перегородкой 29. Устройство для обработки воздуха в кабине работает следующим образом,В режиме вентиляции воздух забирается снаружи через фильтр 7. Далее по обводному...

Номер патента: 1637709

Опубликовано: 30.03.1991

Авторы: Балбеков, Вуколов, Кремнев, Лямперт, Сафронов

МПК: A01G 25/02

Метки: аппарат, дождевальный

...а именно к области орошения дождеванием,Цель изобретения - увеличение дальности полета струи, улучшение равномерности распределения дождя,На фиг. 1 изображен дождевальный аппарат, общий вид; на фиг.2 - узел на фиг.1,Дождевальный аппарат содержит колено 1, ствол 2, коромысло 3, качающееся в вертикальной плоскости относительно оси 4, привод в виде гидроцилиндра 5 с поршнем 6, выполненным полым, сбросным клапаном 7 в рабочей полости и дросселем 8. Коромысло подпружинено пружиной 9. Поршень выполнен с направляющими 10 и выступами 11 для перемещения сбросного клапана 7.Дождевальный аппарат работает следующим образом.При создании давления в напорной линии дождевального аппарата вода через дроссель 8 поступает в гидроцилиндр 5 и приводит...

Номер патента: 1618466

Опубликовано: 07.01.1991

Авторы: Вуколов, Гималов

МПК: B07B 4/02, B07B 9/00

Метки: пневматический, сепаратор

...выводимого из камеры 5,35 Изменечию сосава частиц и секциях1117 способствует положение направляю.цего щитка 7, Регулировать наклон щитка 7необходимо при изменении аэродинамических свойств частиц в исходном материале,4 О Это может привести к то у, что полноценные зерна л отходовзя часть ра пределятсяв камере 5 не по всем секц(ям 11 - 17, асосредоточатся, например, в секциях,- 14,В таких ситуациях отбор фракций с по 45 мощью вьдвижн(Й частл лсткэ Г 9 не обеспечивает ж.;аемого состава полноценногозерна из камеры 5.,ЦРЯ распределения частлц во все секции 11-17 мэжно увеличигьскорость воздушного г.стока поворотом эа 5 Г 1 слонки 2 н- ьентиляторе 2.;., Однако этоприведет к увеличению скорости воздушного потока в вертикальных каналах камеры...

Номер патента: 1611263

Опубликовано: 07.12.1990

Авторы: Вуколов, Гималов, Полуэктов, Федин

МПК: A01F 25/08

Метки: активного, бункер, вентилирования

...соединена сколлектором 4, а с другого торца заглушена. Длина подводящих 8 и отводящих 9 коробов составляет не менее половины расстояния между корпусом 1 икоплектором 4. Перина коробов 8 и 9в направлении к корпусу 1 увеличивается и зависит от размеров корпуса 1,кольцевого зазора между корпусом 1 иколлектором 4 и от количества коробов 8 и 9 в ярусе. При существующихразмерах бункеров достаточно иметь вкаждом ярусе по пять одноименных ко"робов. Короба 8 и 9 одного ярусарасположены в одной вертикальнойплоскости с одноименными коробами 8и 9 другого яруса,Бункер работает следующим образом.Влажная зерновая масса загружаетсяв кольцевой зазор между корпусом 1 и 55коллектором 4 и с помощью конуса 7равномерно заполняет полость бункерапри...

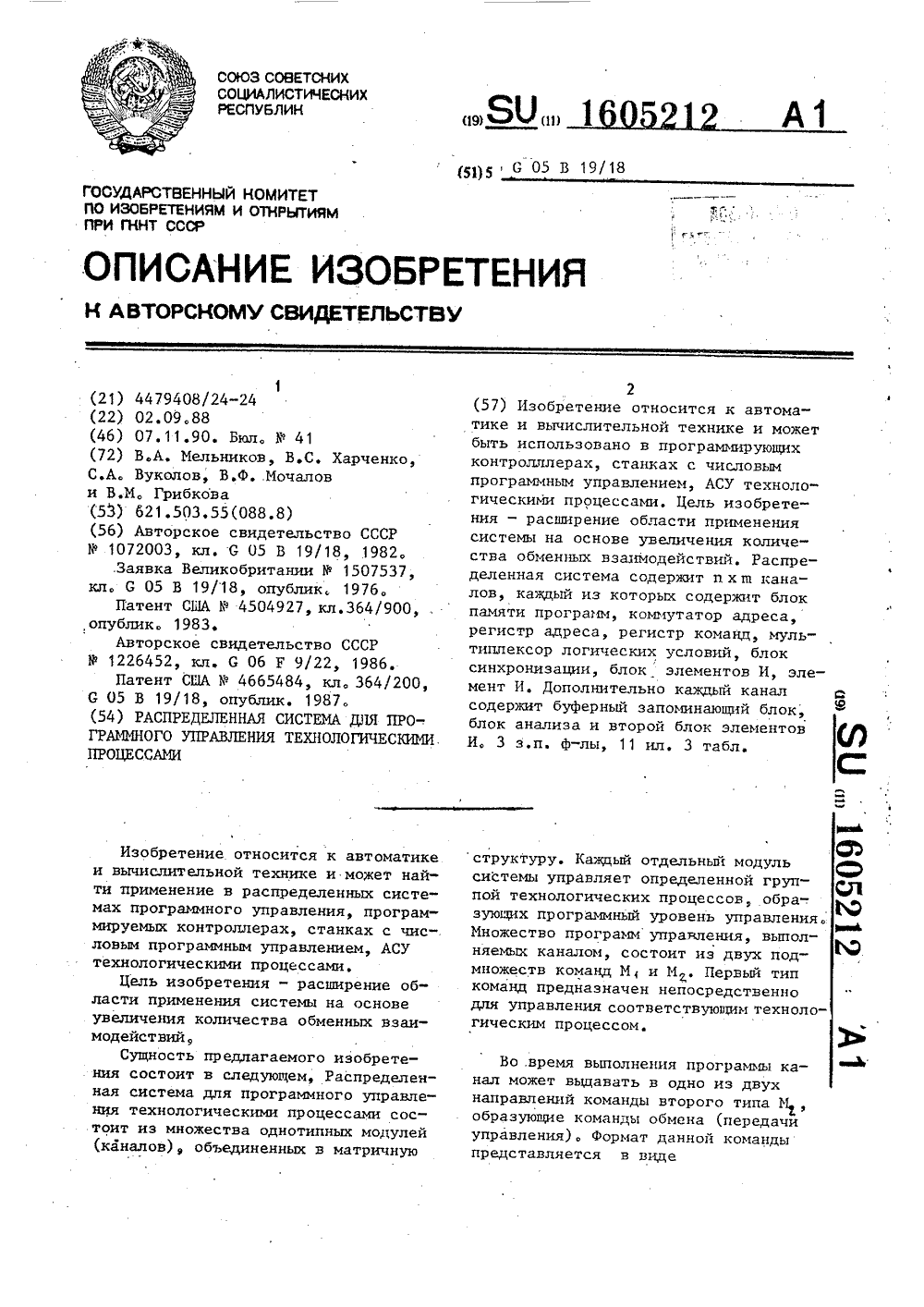

Номер патента: 1605212

Опубликовано: 07.11.1990

Авторы: Вуколов, Грибкова, Мельников, Мочалов, Харченко

МПК: G05B 19/18

Метки: программного, процессами, распределенная, технологическими

...вход блока 8 синхронизации (фиг,1) и разрешает тем самым завершить ра-. боту канала при выдаче последней команды управления (метка - признак конца программы в поле 6.6 регистра 6 команд).Одновременно с подачей кода операции на управляющий вход 15 канала (фиг. 1) подается сигнал на начало работы. Этот сигнал поступает на управляющий вход блока 8 синхронизации. (Фиг. 7), устанавливает триггер 62 запуска в единичное состояние и разрешает тем самым формирование на выходе генератора 63 тактовых импульсов для синхронизации работы канала. Синхронизация работы осуществляется сигналами с выходов дешифратора 65 блока 8 синхронизации.Первый тактовый импульс с выхода блока 8 синхронизации (фиг. 1) поступает на синхронизирующий вход регистра 5 адреса...

Номер патента: 1539758

Опубликовано: 30.01.1990

Авторы: Вуколов, Мельников, Неклюдов

МПК: G06F 1/02

Метки: периодической, программируемый, формирователь, функции

...подход к формированию кодов функций увеличивает гибкость и сокращает потребный объем памяти на основе исключения повторяющихся кодов Функции. По очередному тактовому импульсу с выхода блока 3 синхронизации инФормация о кодах адресов с выходов блока 1 заносится в регистр 6 адреса. Очередным тактовым импульсом производится .обращение к блокам 2.1-2,п памяти для считывания частей кода выходной функции. Считанная информация код формируемой функции 1 по очередному тактовому импульсу заносится в выходной регистр 7, с выхода которого поступает на вход цифроаналогового преобразователя 9 и после преобразования к аналоговому виду поступает на выход 16 программируемого формирователя.После записи кода функции в регистр 7 на его управляющем выходе...

Номер патента: 1528662

Опубликовано: 15.12.1989

Авторы: Вуколов, Евсеенков

МПК: B28C 5/16

Метки: лопасть, смесителя

...смеси. Производи тельность повышается в два раза. 2 ил. 3528662 Формула изобретения Фиг.8 Состанптедь В федоянлоРедактор В. Конти Текред И Верес Корректор М. МалспмишинепЗа к аз 7599,16 Тираж 519 ПодписноеВ 1 ИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР113035, Москна, Ж - 35, Раушская наб., д. 4/5Произнодственно.издательский комбинат Патент, г Ужгород, уд Гагарина, 101 Изобретение относится к сельскому хозяйству, а именно к смесителям для приготовления вязких влажных кормосмесей. Цель изобретения повышение производительности.На фиг. 1 изображена лопасть смесителя, вид сбоку; на фиг. 2смеситель, вид сбоку.Лопасть смесителя включает опору 1, выполненную в виде конуса и смонтирован. ную посредством вилки 2...

Номер патента: 1509823

Опубликовано: 23.09.1989

Авторы: Вуколов, Липанов, Русских, Серов

МПК: G04C 3/00

Метки: амплитуды, колебаний, осциллятора, стабилизации

...движениибаланса в том же направлении магнитное поле постоянных магнитов будет пересекать правую сторону катушки 33, вследствие чего в ней будетнаводиться индукционная ЭДС отрицательной полярности. Таким образом,выходной сигнал датчика 5 будет разнополярным, а по форме - близким ксинусоиде, Этот сигнал содержит нн -формацию об амплитуде колебаний ос9823 5 10 15 20 25 30 35 50 5 150цнллятора, т.е. амплитуда выходноего сигнала датчика прямо пропорцио-.нальна:.амплитуде колебаний осциллятора.В усилителе-преобразователе 6 разнополярные сигналы усиливаются ипреобразуются в однополярные прямоугольные импульсы, которые затем делятся по частоте следования, увеличиваются по длительности.С усилителя-преобразователя 6 однополярные прямоугольные...

Номер патента: 1493179

Опубликовано: 15.07.1989

Авторы: Балбеков, Вуколов, Лямперт, Сафронов

МПК: A01G 25/02

Метки: аппарат, дождевальный

...дождевальными машинами при котором увлажняется наибольшая и аппаратами. орошаемая площадь.Цель изобретения - повышение на- При работе аппарата против ветра дежности и качества работы при ветре парус 4 под действием ветра повораи упрощение конструкции. чивается относительно оси 7, ПриНа фиг. 1 изображен дождевальный этом приемная трубка 5 выходит из аппарат; на фиг. 2 - вид А на фиг.1, 10 струи. Ствол 2 под действием силыДождевальный аппарат содержит ко- тяжести выдавливает воду из эластичлено 1, ствол 2, ось 3 поворота ство- ной камеры 6 через приемную трубку, ла относительно горизонта, парус- Ствол опускается в нижнее положение, датчик 4, распределитель очередности чем достигается наибольшая площадь наполнения камер, выполненный в виде...

Номер патента: 1446385

Опубликовано: 23.12.1988

Авторы: Алексин, Вуколов, Соколов, Феофилова, Филиппов

МПК: F16H 1/00

Метки: волновая, передача

...45 и ГКНТ СССР оизводственно-полиграфическое предприятие, г. Ужгород, ул. Проектная,Изобретение относится к машиностроению, а именно к малонагруженнымточным волновым передачам,Цель изобретения - повышение точности и К 11 Д передачи за счет передачи момента с помощью зацепления.На Фиг,1 изображена волновая передача, продольный разрез; на Фиг.2 -разрез А-А на фиг.1,10Передача содержит гибкое зубчатоеколесо 1 с выполненными равномернопо торцу пазами 2; диск 3 с прорезями 4 в окружном направлении, в которых установлены болты 5, соединяю 1 цие диск 3 с основанием фланца 6.1Упругие элементы 7 расположены междувыступами 8 диска 3 и основания длябеззазорного соединения выступов 8 спазами 2 гибкого колеса 1. 20Волновая передача работает...

Номер патента: 1435194

Опубликовано: 07.11.1988

Авторы: Вуколов, Гималов, Четыркин

МПК: A01F 12/44

Метки: агрегат, зерна, зерноочистительный, первичной

...зерна имеется отверстие с заслонкой для вывода зернового материала иэ бункера в норию 9 по зерно- проводу 20, Нория 19 имеет также сообщение с завальной ямой, перекрываемое при необходимости заслонкой не показано). Бункер резервного зерна снабжен также еще одним зернопрово" дом с заслонкой для вывода части накопленного зерна из средней секции в транспортное средство.Для уменьшения пыли. выход циклона в бункере 15 отходов и всасывающее сопло вентилятора 8 сообщены между собой воздуховодом 21, внутри которого расположена заслонка для регулирования расхода воздуха с целью изменения качества зерна в секциях 9, 10 и 13.Продольная ось камеры 11 смещена от продольной оси агрегата к боковой стенке бункеров. Это дает возможность...

Номер патента: 1434397

Опубликовано: 30.10.1988

Авторы: Абросимов, Вуколов, Русских

МПК: G04B 17/22

Метки: балансового, колебаний, осциллятора, термокомпенсации

...содержит регулятор периода колебаний осциллятора, состоящин из рычага 1, установленного на конусной,накладке 2, закрепленной винтами 3 на мосту 4 баланса. В конусной накладке 2 и мосту 4 баланса установлены соответственно накладной 5 и сквозной 6 камни, которые служат дпорой оси 7 баланса 8. На мосту 4 баланса 8 закреплены ось 9 с кулачком 10 и пружина 11, обеспечивающая.постоянный контакт одного конца рычага 1 с образующей поверхностью кулачка О. На другом конце рычага 1 закреплены штифты 12 с зазором по отношению к наружному витку спирали 13, который закреплен в колонке 14, установленной на мосту 4 баланса и эакрепленной винтом 15. Устройство термокомпенсации периода колебаний осциллятора работает следующим образом.При изменении...
