Дозатор водорастворимых реагентов

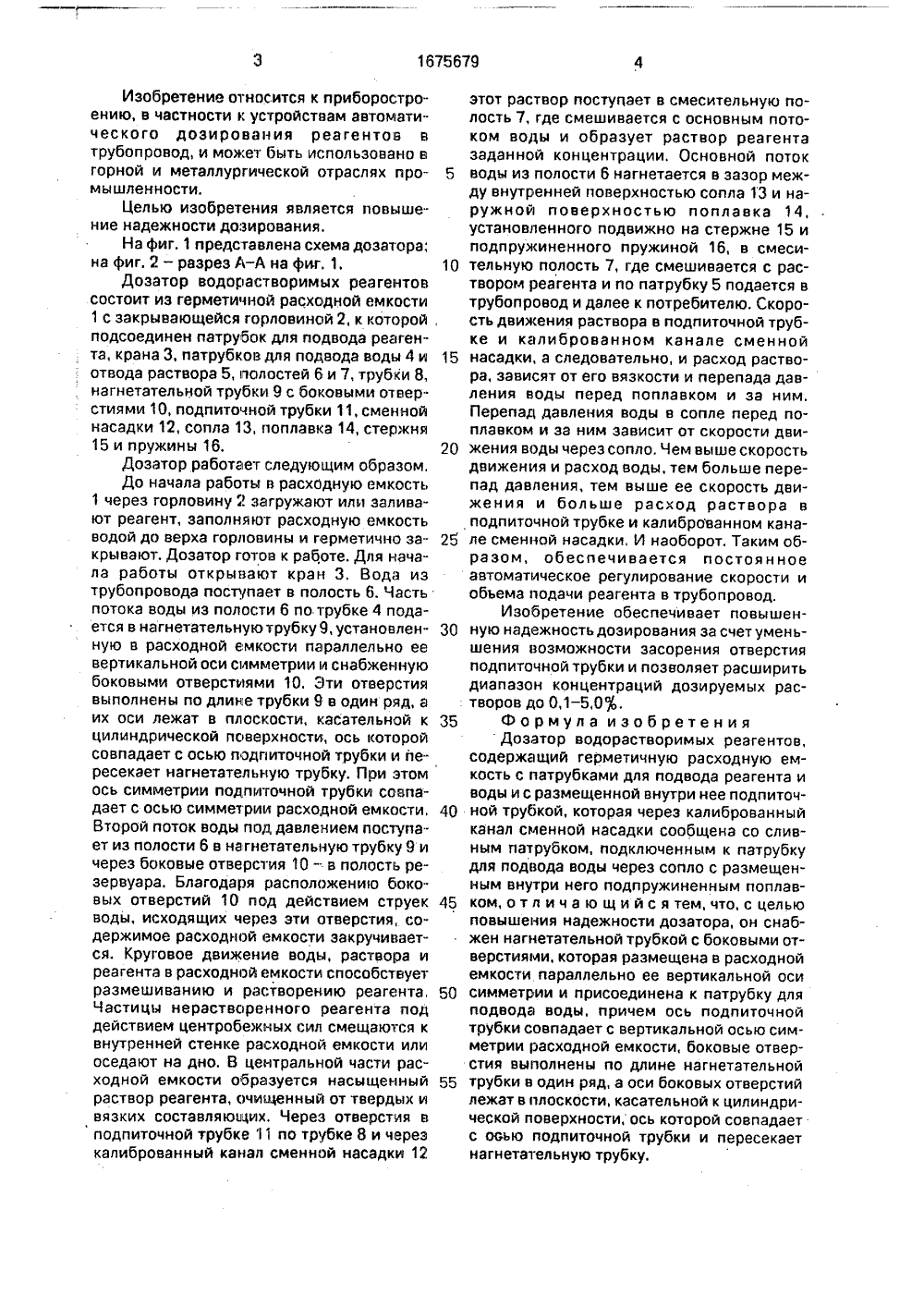

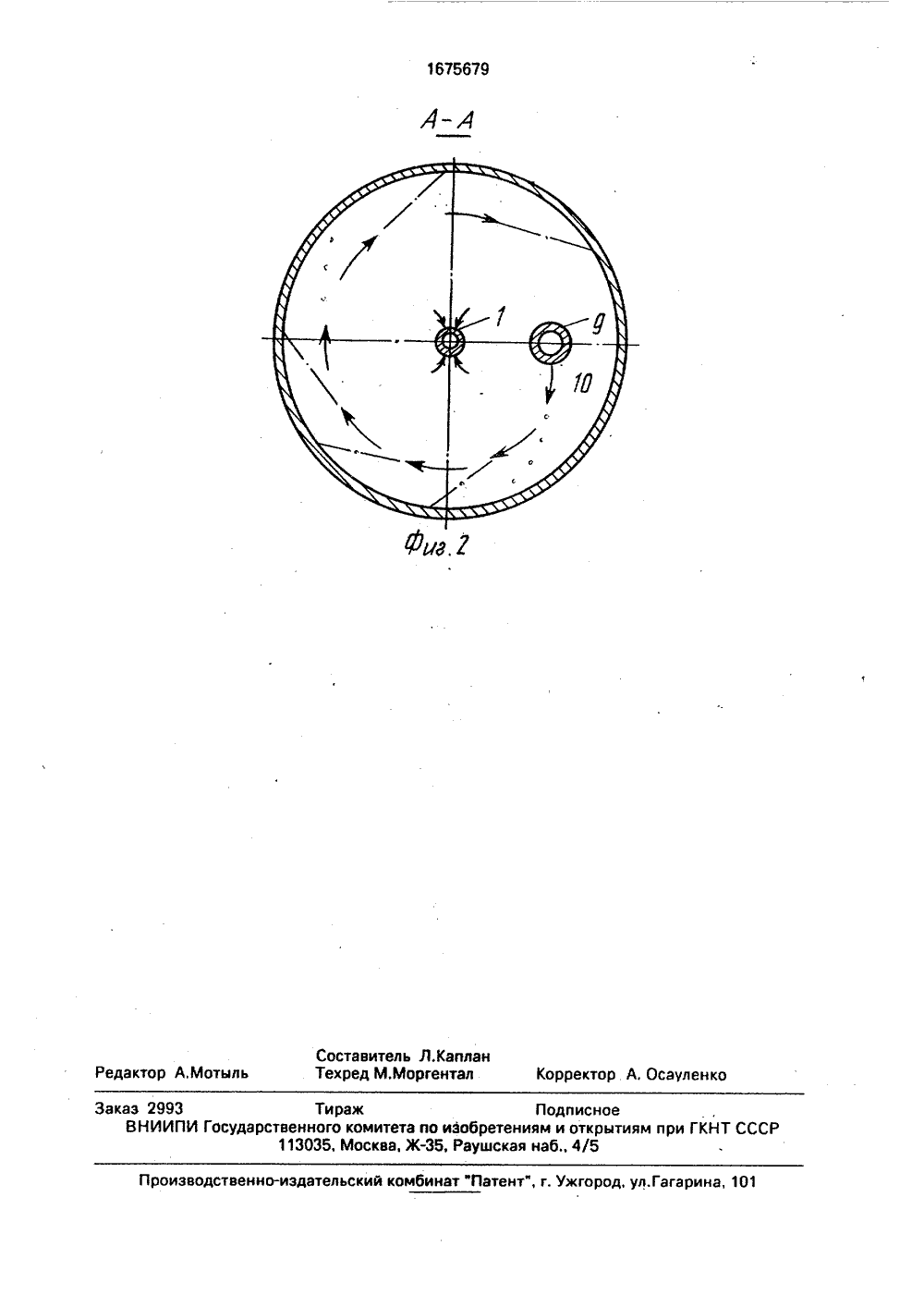

(19 1)5 6 01 Г 13/О ГОСУДАРСТВЕННЫЙПО ИЗОБРЕТЕНИЯМПРИ ГКНТ СССР МИТЕТОТКРЫТИЯМ ОПИСАН ИЗОБРЕТЕ К АВТОРСКОМУ СВИДЕТЕЛЬСТВ(56) "Оборудование и приборы для комплексного обеспыливания угольных шахт, разрезов и обогатительных фабрик. - М,:ЦНИЭИУголь, 1979, с. 110, 111,(54) ДОЗАТОР ВОДОРАСТВОРИМЫХ РЕАГЕНТОВ(57) Изобретение относитсяк приборостроению, в частности к устройствам автоматического дозирования водорастворимыхреагентов в трубопровод, и может быть использовано в горной и металлургической отраслях промышленности. Цель изобретения- повышение надежности доэирования. Дозатдр содержит герметичную расходнуюемкость (РЕ) 1 с патрубками для подводареагента и воды и размещенной внутри нееподпиточной трубкой (ПТ) 11, которая черезкалиброванный клапан сменной насадки 12сообщена со сливным патрубком, подключенным к патрубку для подвода воды через сопло 13 с размещенным внутри него подпружиненным поплавком 14. После открытия крана 3 вода подается в нагнетательную трубку (НТ) 9, установленную в РЕ 1 параллельно ее вертикальной оси симметрии (ОС) и снабженную боковыми отверстиями (0) 10. Эти отверстия выполнены по длине НТ 9 в один ряд, их оси лежат в плоскости, касательной к цилиндрической поверхности, ось которой совпадает С осью ПТ 11 и пересекает НТ 9. При этом ОС ПТ 11 совпадает с ОС РЕ 1. Под действием струек воды, исходящих через О 10, содержимое РЕ 1 закручивается, частицы нерастворенного реагента смещаются к периферии, а образованный в центральной части насыщенный раствор реагента через отверстия в ПТ 11 поступает в смесительную полость 7, где смешивается с основным потоком воды и образует раствор заданной концентрации. Изобретение обеспечивает повышенную надежность дозирования за счет уменьшения воэможности засорения отверстий ПТ 11 и позволяет расширить диапазон концентраций дозируемых растворов до 0,1 - 5,0. 2 ил,Изобретение относится к приборостроению, в частности к устройствам автоматического дозирования реагентов в трубопровод, и может быть использовано в горной и металлургической отраслях промышленностии.Целью изобретения является повышение надежности дозирования.На фиг. 1 представлена схема дозатора на фиг. 2 - разрез А-А на фиг. 1.Дозатор водорастворимых реагентов состоит из герметичной расходной емкости 1 с закрывающейся горловиной 2, к которой подсоединен патрубок для подвода реагента, крана 3, патрубков для подвода воды 4 и отвода раствора 5, полостей 6 и 7 трубки 8 нагнетательной трубки 9 с боковыми отверстиями 10, подпиточной трубки 11, сменной насадки 12, сопла 13, поплавка 14, стержня 15 и пружины 16.Дозатор работает следующим образом.До начала работы в расходную емкость 1 через горловину 2 загружают или заливают реагент, заполняют расходную емкость водой до верха горловины и герметично закрывают. Дозатор готов к работе. Для начала работы открывают кран 3. Вода иэ трубопровода поступает в полость 6. Часть потока воды из полости 6 по трубке 4 подается в нагнетательную трубку 9, установленную в расходной емкости параллельно ее вертикальной оси симметрии и снабженную боковыми отверстиями 10. Эти отверстия выполнены по длине трубки 9 в один ряд, а их оси лежат в плоскости, касательной к цилиндрической поверхности, ось которой совпадает с осью подпиточной трубки и пересекает нагнетательную трубку, При этом ось симметрии подпиточной трубки совпадает с осью симметрии расходной емкости, Второй поток воды под давлением поступает иэ полости 6 в на гнетательную трубку 9 и через боковые отверстия 10 - в полость резервуара, Благодаря расположению боковых отверстий 10 под действием струек воды, исходящих через зти отверстия, содержимое расходной емкости закручивается. Круговое движение воды, раствора и реагента в расходной емкости способствует размешиванию и растворению реагента, Частицы нерастворенного реагента под действием центробежных сил смещаются к внутренней стенке расходной емкости или оседают на дно. В центральной части расходной емкости образуется насыщенный раствор реагента, очищенный от твердых и вязких составляющих. Через отверстия в подпиточной трубке 11 по трубке 8 и через калиброванный канал сменной насадки 12 этот раствор поступает в смесительную полость 7, где смешивается с основным потоком воды и образует раствор реагентазаданной концентрации. Основной поток5 воды из полости 6 нагнетается в зазор между внутренней поверхностью сопла 13 и наружной поверхностью поплавка 14,установленного подвижно на стержне 15 иподпружиненного пружиной 16, в смеси 10 тельную полость 7, где смешивается с раствором реагента и по патрубку 5 подается втрубопровод и далее к потребителю, Скорость движения раствора в подпиточной трубке и калиброванном канале сменной15 насадки, а следовательно, и расход раствора, зависят от его вязкости и перепада давления воды перед поплавком и эа ним.Перепад давления воды в сопле перед поплавком и зг ним зависит от скорости дви 20 жения воды через сопла. Чем выше скоростьдвижения и расход воды, тем больше перепад давления, тем выше ее скорость движения и больше расход раствора вподпиточной трубке и калиброванном кана 2 ле сменной насадки, И наоборот. Таким образом, обеспечивается постоянноеавтоматическое регулирование скорости иобъема подачи реагента в трубопровод.Изобретение обеспечивает повышен 30 ную надежностьдоэирования за счетуменьшения возможности засорения отверстияподпиточной трубки и позволяет расширитьдиапазон концентраций дозируемых растворов до 0,1 - 5,0,35 Формула изобретенияДозатор водорастворимых реагентов,содержащий герметичную расходную емкость с натрубками для подвода реагента иводы и с размещенной внутри нее подпиточ 40 ной трубкой, которая через калиброванныйканал сменной насадки сообщена со сливным патрубком, подключенным к патрубкудля подвода воды через сопло с размещенным внутри него подпружиненным поплав 45 ком, о т л и ч а ю щ и й с я тем, что, с цельюповышения надежности доэатора, он снабжен нагнетательной трубкой с боковыми отверстиями, которая размещена в расходнойемкости параллельно ее вертикальной оси50 симметрии и присоединена к патрубку дляподвода воды, причем ось подпиточнойтрубки совпадает с вертикальной осью симметрии расходной емкости, боковые отверстия выполнены по длине нагнетательной55 трубки в один ряд, а оси боковых отверстийлежат в плоскости, касательной к цилиндрической поверхности, ось которой совпадаетс осью подпиточной трубки и пересекаетнагнетательную трубку.тельский комбинат "Патент", г. Ужгород, ул.Гагарина,оизводствен акаэ 2993 Тираж ВНИИПИ Государственного комитета по изоб 113035, Москва, Ж, РауПодписноеетениям и открытиям при ГКНТ СССРская наб., 4/5
