Сигнализатор верхнего уровня сыпучего материала
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 1673858
Автор: Гилевский
Текст

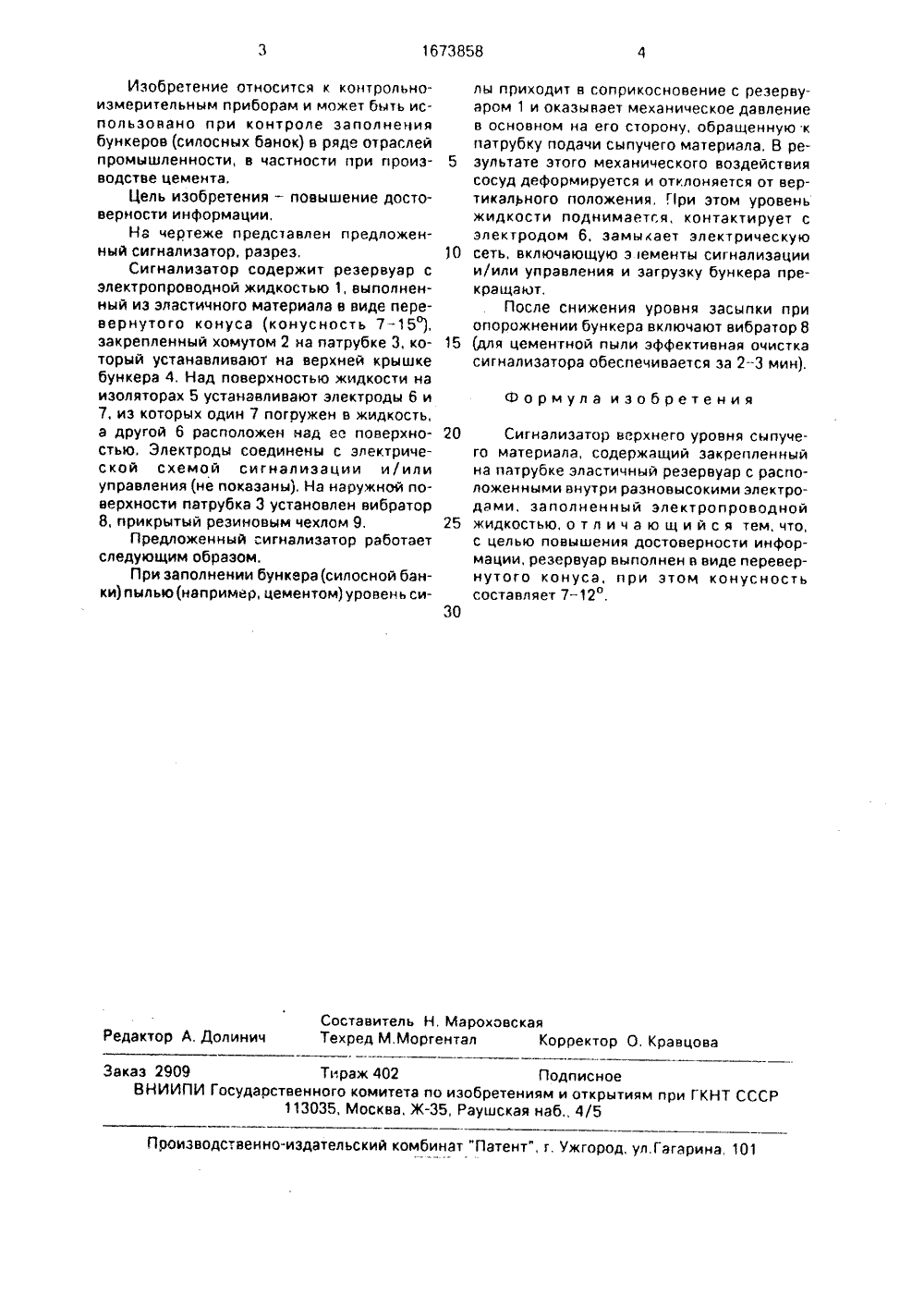

)5 6 О 1 Е 23/2 ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯПРИ ГКНТ СССР ОПИСАНИЕ ИЗОБРЕТЕНИЯ тр научно-техничежи РХНЕГО УРОВН(54) СИГНАЛИ СЫПУЧЕГО М (57) Изобретен измерительны пользовано п бункеров в ра ленности, Для ЗАТОР В АТЕ РИАЛ ие относ м прибор ри конт зличных обеспечеится к контрольном и может быть исроле заполнения отраслях промыщния достоверности ВТОРСКОУУ СВИДЕТЕЛЬСТВ г 21) 4666101/10(71) Нефтеюганский цеского творчества молод(56) Патент ФРГ М 3203кл. С 01 Г 23/24, 1983,информации сигнализатор содержит резервуар 1 из эластичного материала в виде перевернутого конуса (конусность 7 - 15 ). заполненный электропроводной жидкостью, над поверхностью которой установлены электроды 6, 7, а на наружной поверхности патрубка 3 установлен вибратор 8. При увеличении уровня контролируемой среды последняя приходит в соприкосновение с резервуаром 1 и оказывает при этом механическое давление. При этом резервуар 1 деформируется и отклоняется от вертикального положения. Уровень электропроводной жидкости поднимается, контактирует с электродом 6, замыкается электрическая сеть. После снижения уровня включают вибратор 8, 1 ил.1673858 Формула изобретения Составитель Н, МароховскаяРедактор А, Долинич Техред М,Моргентал Корректор О, Кравцова Заказ 2909 Тираж 402 Подписное ВНИИПИ Госудаоственного комитета по изобретениям и открытиям при ГКНТ СССР 113035, Москва, Ж, Раушская наб 4/5 Производственно-издательский комбинат "Патент", г, Ужгород, ул.Гагарина, 101 Изобретение относится к контрольноизмерительным приборам и может быть использовано при контроле заполнения бункеров (силосных банок) в ряде отраслей промышленности, в частности при производстве цемента.Цель изобретения - повышение достоверности информации,На чертеже представлен предложенный сигнализатор, разрез,Сигнализатор содержит резервуар с электропроводной жидкостью 1, выполненный из эластичного материала в виде перевернутого конуса (конусность 7-15), закрепленный хомутом 2 на патрубке 3, который устанавливают на верхней крышке бункера 4. Над поверхностью жидкости на изоляторах 5 устанавливают электроды 6 и 7, из которых один 7 погружен в жидкость, а другой 6 расположен над ее поверхностью. Электроды соединены с электрической схемой сигнализации и/или управления (не показаны). На наружной поверхности патрубка 3 установлен вибратор 8, прикрытый резиновым чехлом 9.Предложенный сигнализатор работает следующим образом.При заполнении бункера(силосной банки) пылью(например, цементом) уровень силы приходит в соприкосновение с резервуаром 1 и оказывает механическое давление в основном на его сторону, обращенную к патрубку подачи сыпучего материала. В ре зультате этого механического воздействиясосуд деформируется и отклоняется от вертикального положения, При этом уровень жидкости поднимается, контактирует с электродом 6, замыкает электрическую 10 сеть, включающую э ементы сигнализациии/или управления и загрузку бункера прекращают,После снижения уровня засыпки приопорожнении бункера включают вибратор 8 15 (для цементной пыли эффективная очисткасигнализатора обеспечивается за 2-3 мин). 20 Сигналиэатор верхнего уровня сыпучего материала, содержащий закрепленный на патрубке эластичный резервуар с расположенными внутри разновысокими электродами, заполненный электропроводной25 жидкостью, о тл и ч а ю щи й с я тем, что, с целью повышения достоверности информации, резервуар выполнен в аиде перевернутого конуса, при этом конусность составляет 7-12,30
СмотретьЗаявка
4666101, 23.03.1989
НЕФТЕЮГАНСКИЙ ЦЕНТР НАУЧНО-ТЕХНИЧЕСКОГО ТВОРЧЕСТВА МОЛОДЕЖИ
ГИЛЕВСКИЙ ВЛАДИМИР АВГУСТОВИЧ
МПК / Метки
МПК: G01F 23/24
Метки: верхнего, сигнализатор, сыпучего, уровня
Опубликовано: 30.08.1991
Код ссылки
<a href="https://patents.su/2-1673858-signalizator-verkhnego-urovnya-sypuchego-materiala.html" target="_blank" rel="follow" title="База патентов СССР">Сигнализатор верхнего уровня сыпучего материала</a>
