G01B — Измерение длины, толщины или подобных линейных размеров; измерение углов; измерение площадей; измерение неровностей поверхностей или контуров

Номер патента: 1682750

Опубликовано: 07.10.1991

Авторы: Карпов, Кудряшова

МПК: G01B 5/004

Метки: перемещения, трубопровода

...опора 8 с установленнгй нв ней ручной лебедкой, состоящей из скобы 9, измерительного барабана 10 с двумя полуосями 11 и 12, головки 13 и троса 14. Для вращения измерительного барабана 10 на его полуоси 11 имеется рукоятка 15, Для обеспечения равномерной намотки троса 14 и повышения точности измерения на измерительном барабане 10, на его полуоси, выполнена резьба с шагом, равным диаметру троса 14. Трос 14 прикреплен к измерительному барабану 10 и пропущен последовательно через ниппель 16, расположенный горизонтально по оси рейки 4, перпендикулярно нижней базирующей поверхности измерительного барабана 10, и размещенный на кронштейне 17, закрепленном на скобе 9, и через расположенные на конце рейки ролик 18 и трубку 19 с направляющим...

Номер патента: 1682751

Опубликовано: 07.10.1991

Авторы: Захарченко, Печерий

МПК: G01B 5/06

Метки: легкодеформируемых, прибор, толщины

...8 полой цилиндрической части 7, навинченной на индентор 6. Между фланцем 10 и индентором 6 расположена пружина 11 сжатия. При превышении измерительного усилия, создаваемого весом индентора 6 и пружиной 11, шарики 9 заклинивают и надежно фиксируют индентор б. По отсчетному механизму 4 определяется толщина иэделий 12, 1 ил. индентором б через механизм ограничения измерительного усилия, который состоит из конической поверхности измерительного наконечника 5 и шариков 9, установленных в окнах 8. Измерительный наконечник 5 имеет на рабочем конце фланец 10, препятствующий выпадению шариков 9. В полый цилиндрической части 7 между индентором б и фланцем 10 установлена цилиндрическая пружина 11 сжатия.Прибор работает следующим образом.Перед...

Номер патента: 1682752

Опубликовано: 07.10.1991

Авторы: Старобинский, Шепельский

МПК: G01B 5/08

Метки: овальности, поверхности, цилиндрической

...поверхности детали, а овальность определяют по соответствующей паре радиусов кривизны.1 ил,Упругий элемент 4 поджатия корпусных эле рительными средствами детали. Средства 7 и 8 и поверхности могут имет ранные чувствительные ные с соответствую системами (не показаны Способ реализуетс зом.Устройство настраивается по эт цилиндрическая поверхность которог минальным радиусом кривизны р не овальности. Далее устройство устана ется на контролируемую поверхност ли.По первому варианту способа пр детали или устрОйству круговое движе угол 450. При выполнении этого дви следят за показаниями отсчетных сист мерительных средств 7 и 8 и фиксирую16 В 2752 симальное и минимальное значения этих показаний, которые соответствуют максимальному /Ъакс и...

Номер патента: 1682753

Опубликовано: 07.10.1991

Авторы: Акменс, Петерсонс, Плявениекс, Руткс

МПК: G01B 5/14

Метки: зазора, литейных, между, поверхностями, полуформ, рабочими

...которой с определенным зазором размещены упругие элементы в виде стальных пружин 29 и 30. Зазор между пружинами 29 и 30 и опорной планкой должен быть больше разницы между наибольшей и наименьшей из измеряемых величин и обычно не превышает 2 - 3 мм, Для базирования опорной планки 28 на торцовой поверхно 50 ность обоймы 6, а нижняя торцовая поверх 55 5 10 15 20 25 30 35 40 45 сти обоймы 6 служат три сферические опоры 31, для обеспечения механического контакта между торцовой поверхностью головки 15 пуансона 7 и пружинами 29 и 30 - две опоры 32. На одной из пружин 30 сверху и снизу прикреплены два тензосопротивления 33, электрически связанные с тензоусилителем 34, аналого-цифровым преобразователем 35, размещенным в П - образной стойке 2,...

Номер патента: 1682754

Опубликовано: 07.10.1991

Авторы: Бакурский, Краснощекова, Лапшин

МПК: G01B 5/012

Метки: головка, измерительная

...на центрах 5, и смещает сердечник 8, В катушке 3 при этом возникает электрический сигнал, фиксирующий момент контакта наконечника 7 с.деталью. Дальнейшее смещение наконечника 7 через боковые зубья рамки 6 отводит один из цилиндрических фиксаторов 10 от поверхности среднего зуба 2, растягивая пружины 9 и деформируя упругие подвесы 11, При от воде измерительного наконечника 7 от поверхности детали за счет усилий пружин 9 и упругости подвесов 11 рамка 6 фиксатором 10 возвращается в исходное положение.Так как толщины всех зубьев рамки рав ны и образующие фиксаторов одновременно соприкасаются с поверхностями всех зубьев вилки, то возврашение измерительного наконечника в исходное положение будет однозначным,15Формула изобретения...

Номер патента: 1682755

Опубликовано: 07.10.1991

Автор: Агапонов

МПК: G01B 5/20, G01B 5/213

Метки: затупления, инструмента, лезвия, отпечатку, радиуса, режущего

...где а - угол между гранями лезвия режущего инструмента. Глубину вдавливания выбирают таким образом, чтобы наибольшая ширина отпечатка была меньше наибольшей толщины режущего инструмента. 1 ил. Способ осуществляется следующим Лезвие режущего инструмента, заточенное или проработавшее определенное время, вдавливают на глубину 1, которую выбирают таким образом, чтобы наибольшая ширина а отпечатка была меньше наибольшей толщины Н лезвия режущего инструмента, в пластичный материал и получают отпечаток, соответствующий контуру заточенного или затупленного лезвия режущего инструмента, после чего измеряют ширину полученного отпечатка.Из приведенной схемы видно, что разность между шириной а отпечатка, полученного эатупленным лезвием, радиус...

Номер патента: 1682756

Опубликовано: 07.10.1991

Автор: Гуйва

МПК: G01B 5/20

Метки: внутренним, зацеплением, зубчатых, колес

...реализуется следующим образом,Выполняют базовую поверхность а корпуса 1 измерительного устройства цилиндрической с радиусом г, равным радиусу зубаколеса, сопрягаемого с контролируемым, идлиной не менее ширины контролируемогоколеса 11. Используют дополнительно второй измерительный наконечник, а поверхность Ь измерительных наконечников 5выполняют в виде двух подпружиненныхсфер 3 и 4 с радиусом сферы г, равнымрадиусу зуба сопрягаемого зубчатого колеса, перемещающихся независимо друг отдруга вдоль осей, пересекающихся под углом а,определяемым соотношением2 ла= - у -где 2 - число зубьев сопрягаемого зубчатогоколеса, 15Настраивают измерительное устройство на номинальный размер контролируемого параметра зубчатого колеса...

Номер патента: 1682757

Опубликовано: 07.10.1991

Автор: Гуйва

МПК: G01B 5/20

Метки: внешним, зацеплением, зубчатых, колес

...зубчатого к А - асстояние между роликами, амежду осями перемещения измерительныхнаконечников.Способ реализуется следующим образом.Выполняют базовую поверхность а корпуса 1 измерительного устройства в видедвух роликов с радиусом г, равным радиусузуба сопрягаемого зубчатого колеса, длиной не менее ширины контролируемого колеса 11 и расстоянием между роликами А,"= зпЫТгде 2- число зубьев сопрягаемого зубчатогоколеса.Поверхность Ь измерительных наконечников 3 и 4 выполняют в виде сфер с радиусом г, равным радиусу зуба сопрягаемогозубчатого колеса, перемещающихся независимо друг от друга вдоль осей, пересекающихся под углом а,определяемымсоотношением а= 2 д/Е настраивают измерительное устройство на номинальный размер контролируемого...

Номер патента: 1682758

Опубликовано: 07.10.1991

Авторы: Беликов, Захарченко, Матвеев, Романов

МПК: G01B 5/24, G01B 5/25

Метки: валов, несоосности

...вала в вертикальной плоскости,Идентично выставке площадки 7 выставляют площадку 8 параллельно оси второго вала. Отсоединив призму 16,устанавливаютузел юстировки на площадку7 площадкой 12, Устанавливают уровень 13поперек площадки 7 и, вращая регулируемую часть кронштейна 1 вокруг оси хвосто 50.-дый кронштейн параллельно оси соответствующего вала в вертикальной плоскости, а о взаимном раСположении валов судят по результатам измерений взаимного расположения площадок кронштейнов, которое в каждом угловом положении валов определяют в двух сечениях одного иэ кронштейнов, перпендикулярных оси вала, на котором он установлен.2. Устройство для измерения несоосности валов, содержащее два кронштейна с 5 10202530 вика 5, устанавливают площадку 7...

Номер патента: 1682759

Опубликовано: 07.10.1991

Авторы: Гаврилов, Покутнев, Попов

МПК: G01B 5/24

Метки: гибке, поворота, труб, углов

...зажим, выполненный в виде ножниц 13 с осью 14 и с заходным конусом 15 ипружины 16, и фиксатор положения концовножниц 13, выполненный в виде втулки 17 иподпружиненного пружиной 18 штока 19 сконусным наконечником, 25Устройство работает следующим образом,В исходном состоянии опоры 4 - 6 фиксируются на контролируемой трубе 1 за счетсил магнитного притяжения. Пружина 18 отжимает шток 19 и ножницы 13 фиксируютугломерный полудиск 11 в нейтральном положении за счет фрикционной связи. Приконтроле нажимают на шток 19 и вводят егоконусный наконечник в заходный конус 15 35ножниц 13, освобождая полудиск 1.1 отфрикционной связи с ними,При возникновении колебательных движений полудиска 11 многократно отпускают и нажимают шток 19, осуществляя...

Номер патента: 1682760

Опубликовано: 07.10.1991

Авторы: Буров, Красинский

МПК: G01B 7/02

Метки: вихретоковое, линейных, размеров

...детекторы 24 и 25 и линеаризаторы 26 и 27. Причем первые входы компенсаторов 14 и 15 каналов 10 и 11 соединены с генератором 1 высокой частоты, а вторые входы - с измерительными катушками 6 и 7 индуктивности соответственно. Входы третьего 12 и четвертого 13 каналов обработки сигнала соединены с компенсационными катушками 8 и 9 индуктивности. Выходы третьего 12 и четвертого 13 каналов обработки сигналов соединены с первым и вторым входами третьего вычитателя 28, Выход третьего вычитателя 28 соединен с входом коммутатора 29 и нуль - органа 30. Выход нуль - органа.30 соединен с входом управления коммутатора 29, Первый и второй выходы коммутатора 29 соединены с вторыми входами первого 31 и второго 32 вычитателей, Первые входы...

Номер патента: 1682761

Опубликовано: 07.10.1991

Авторы: Губин, Митряев, Оришич, Сироткин

МПК: G01B 7/06, G01B 7/12

Метки: геометрических, металлической, параметров, трубы

...между ними располагают электропроводную оболочку 5 с помещенной внутрь нее 20 трубой 4 и выборочно подключают ее электропроводные участки к токовому электроду 3, Потенциальные электроды 7 и 8 размещают на поверхности соответствующего электропроводного участка оболочки 5 и 25 измеряют разность потенциалов на них, При установке потенциальных электродов 7 и 8 вдоль проводящего участка этой оболочки измерения на них разность потенциалов зависит от диаметра трубы на контролируе мом участке, а следовательно, и от разнотолщинности трубы по ее длине. При установке пары потенциальных электродов 7 и 8 на различных проводящих участках внешней электропроводной оболочки 5 35 (фиг, 2) вокруг периметра трубы 4 измеренная разность потенциалов на паре...

Номер патента: 1682762

Опубликовано: 07.10.1991

Автор: Можаев

МПК: G01B 7/06

Метки: напыления, покрытий, процессе, толщины, электропроводных

...электрических методов контроля толщины покрытий.Цель изобретения - расширение диапазона контролируемых толщин и повышение точности измерения толщины электропроводного покрытия в процессе напыления за счет дискретизации процесса контроля,На чертеже приведена блок-схема устройства, реализующего способ.Устройство содержит датчик 1, измеритель 2 сопротивления, пороговый спок 3, блок 4 формирования высоковольтного импульса и счетчик 5. С помощью этого устройства способ был реализован на установке магнетронного распыления ВЭУ - 120, Распыляясь медная мишень, установленная на плоском магнетроне. Напыление проводилось на изделие и датчик, находящиеся на расстоянии 200 мм от мишени.Устройство работает следующим образом.Датчик 1...

Номер патента: 1682763

Опубликовано: 07.10.1991

Автор: Кочетов

МПК: G01B 7/16

Метки: деформации, образца, постоянной, процессе, растяжения, скоростью

...шиной источника 12 питания, крайние контакты 5 и 7 соединены соответственно с концами кругового переменного резистора 8 и с отрицательной и нулевой шинами источника 12 питания, а вход электрического счетчика 13 импульсов и электропроводная стрелка 4 соединены со вторым входом электронного осциллографа 9.Устройство для измерения деформации образца работает следующим образом.При растяжении образца 16 перемещаются зажим 1 и воздействующий с ним шток 3 микрометрического индикатора 2, вызывая вращение указательной стрелки 4. Смещение стрелки 4 относительно исходного положения размыкает цепь контакта 6, соединенного с положительной шиной источника 12 питания, вследствие чего обесточивается обмотка электромагнитного реле 11. При этом контакты...

Номер патента: 1682764

Опубликовано: 07.10.1991

Авторы: Буряк, Макушин, Румянцев, Янченко

МПК: G01B 7/16

Метки: изделии, напряжений, остаточных

...определенных предлагаемымспособом в объеме признаков по и. 1 формулы изобретения, показывает, что величина тангенциэльных напряжений нэ верхней и нижней поверхностях изделия, пересека емых осью, проходящей через т, А, составляет соответственно 21,8 и 8,2 кгс/мм, а2радиальных - соответственно 19,6 и 4,1 кгс/мм . Обе зпюры имеют плавный характер,45 В то же время эпюры тангенциальныхнапряжений, определенные в идентичных условиях в соответствии с известным способом, дают соответственно значения 26,3 и 4,2 кгс/мм, 17,1 и 8,0 кгс/мм . Зпюры име ют "ломаный" характер, что приструктурно -фазовой однородности металла изделия (это имеет место в рассмотренном примере) не имеет физического обоснования и, следовательно, может. быть отнесено лишь к...

Номер патента: 1682765

Опубликовано: 07.10.1991

Автор: Кайнер

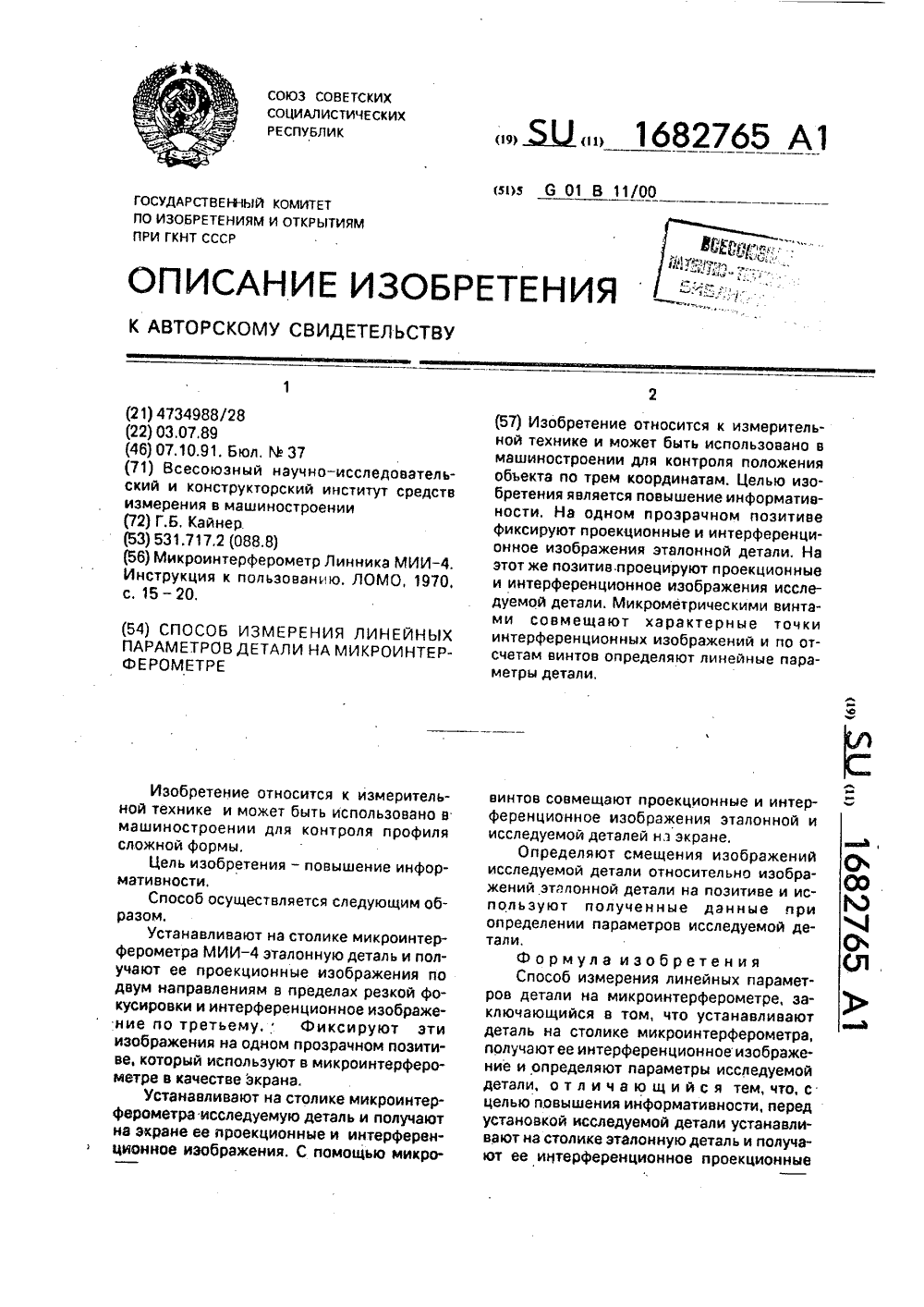

МПК: G01B 11/00

Метки: детали, линейных, микроинтерферометре, параметров

...позитиве фиксируют проекционные и интерференционное изображения эталонной детали. На этот же позитив. проецируют проекционные и интерференционное изображения исследуемой детали. Микрометрическими винтами совмещают рактерные точки интерференционны ображений и по отсчетам винтов опре яют линейные параметры детали. винтов совмещают проекционные и интерференционное изображения эталонной и исследуемой деталей нз экране.Определяют смещения изображений исследуемой детали относительно изображений эталонной детали на позитиве и используют полученные данные при определении параметров исследуемой детали.Формула изобретения Способ измерения линейных параметров детали на микроинтерферометре, заключающийся в том, что устанавливают деталь на...

Номер патента: 1682766

Опубликовано: 07.10.1991

Авторы: Коковский, Куцевич, Лушпак, Мальчевский, Новосад, Рудник

МПК: G01B 11/02

Метки: бесконтактного, расстояний

...образом.Предварительно определяют Ь, для чего совмещают изображение световых марок с центральной точкой вспомогательного шаблона, расположенного перед контролируемой поверхностью, затем, поворачивая столик 7 со штангой 4 вокруг оси 0 и линейно перемещая его, совмещают изображения марок с двумя метками шаблона, расположенными на расстояниях О, 2, соответственно, по разные стороны от центральной метки,Фиксируют при этом линейные перемещения столика У 1 и У 2 и вычисляют значение Ь из следующей зависимости После этого проектируют световые марки, подсвеченные источником 1 света с помощью объективов 2, 3 и зеркал 5, 6 на контролируемую поверхность 9. Каждое изображение световой марки формируют в виде пары штрихов различной длины. В...

Номер патента: 1682767

Опубликовано: 07.10.1991

Авторы: Арнаутова, Ивонина, Ишутин

МПК: G01B 11/06

Метки: пленок, подложке, толщины

...в него люмогеном светло-желтым 564 К в концентрации 3 к сухому остатку. Для этого образцы из сплава Д 16 Т размером 50 х 50 х 2 мм, покрытые грунтовкой АК, взвешивают на весах и с помощью краскораспылителя покрывают составом ИВВСМ с введенным в него люмогеном. Причем покрытие составом осуществляют так, чтобы на каждом последующем нным данным строят калиброик (см. чертеж), из которого, иент яркости, можно опредепленки на микровосковой осной на грунтовку,о получей графкозффицолщинунанесен вочн зная лить ГОСУДАРСТВЕННЫЙ КОМИТЕТПО ИЗОБРЕТЕНИЯМ И ОТКРЫТИЯМПРИ ГКНТ СССР(54) СПОСОБ ОПРЕДЕЛПЛЕНОК НА ПОДЛОЖКЕ(57) Изобретение относиной технике, а именно к Изобретение относится ной технике, а именно к защи от внешних воздействий факЦелью...

Номер патента: 1682768

Опубликовано: 07.10.1991

Авторы: Бахтадзе, Котов, Лоладзе, Озбегашвили, Панамаренко

МПК: G01B 11/16

Метки: деформаций, образцов

...содержштангой 2, на которой (фиг. 2) из жесткого волза выходным торцем ко ской оси световода рас рачное зеркало 4, оп приемный гибкий вол соединенный с блоком мации, имеющим выхо дикулярно оптическ напротив полупрозрач ложены выходной торе ит(фиг. 1) корпус 1 со закреплен ударник 3 оконного световода, торого вдоль оптичеположены полупрозтическая система 5, оконный световод 6, 7 обработки инфорд на ЭВМ, а перпеной оси световодо ного зеркала 4 распоц 8 гибкого волокон 1682768ного световода 9 и соединенный с его входным торцом 10 осветитель 11, блок 7 обработки информации выполнен в виде набора ПЗС матриц 12, имеющих несколько ячеек, соединенных с запоминающим блоком 13, а приемный гибкий волоконный световод 6 выполнен в виде...

Номер патента: 1682769

Опубликовано: 07.10.1991

Автор: Соколов

МПК: G01B 11/24, G02B 27/28

Метки: объекта, отклонений, прямолинейности

...объекта, содержащее источник линейно поляризованногосвета, уголковый отражатель, предназначенный для установки на контролируемомобъекте, четвертьволновую пластину и фотоприемник, о т л и ч а а щ е е с я тем, что, с целью повышения точности измерения,оно снабжено двухлучеаой поляризацион 5 1015202530 35 двухлучевую поляриэационную призму 6Фостера и направляется на уголковый отражатель 11, установленный на контролируемом объекте 13.При совпадении вершины уголкового отражателя 11 с центром падающего пучка света отраженный пучок лучей совпадает с пучком света, выходящим из оптического блока. При смещении вершины уголкового отражателя 11 от центра падающего пучка лучей на величину а отраженный пучок света сместится от своего...

Номер патента: 1682770

Опубликовано: 07.10.1991

Авторы: Нестеренко, Сахно

МПК: G01B 11/30

Метки: изделия, поверхности, шероховатости

...лучом и оптической осьюизменяется в пределах а 1 - аг Положительная формирующая линза 5 фокусирует. эти лучи на выходной торец световода 6 так, 45что угол а между лучом за положительнойформирующей линзой 5 и оптической осьюизменяется за промежуток времени Ь Т впределах ( - а 1 - а 2 ) В результате эффекта симметризации пучка лучей в световоде6 пучок за выходным торцом световодапредставляет собой полый конус с вершиной в центре выходного торца и углом привершине, изменяющимся в пределах4а 1 - а 2 за промежуток времени ЬТ, Положительная фокусирующая линза 7 фокусирует полученный конический пучок наисследуемую поверхность 10 так, что за нейобразуется пучок в виде полого конуса с вершиной на исследуемой поверхности 10 и углом между...

Номер патента: 1682771

Опубликовано: 07.10.1991

Авторы: Гатенян, Заморянский

МПК: G01B 11/30

Метки: направления, поверхности, следов

...диски 4 с выполненными в немдвумя диаметрально противоположнымищелями 5 и 6, снабженный приводом 7 вращения и датчиком 8 угла положения, и экран9 с прозрачным сектором 10 и отражателем11, закрепленным на экране 9 по центру свнешней стороны. Отражатель 11 оптическисвязан через вспомогательнуо призму 12 с 30лазером 1. ФЭУ 3 установлен в корпусе 2 иэлектрически соединен с усилителем 13, выход которого, в свою очередь, соединен свходом регистрирующего блока 14. Исследуемая поверхность 15 расположена перпендикулярно оси диска 4.Устройство работает следующим образом.При работе луч лазера 1 через вспомогательную призму 12 и отражатель 11 попадает на исследуемую поверхность 15, Приэтом на экране 9 возникает след от дифракции пучка...

Номер патента: 1682772

Опубликовано: 07.10.1991

Авторы: Артемова, Гайдуков, Ковалев

МПК: G01B 13/10

Метки: пневматический, проходного, сечения

...реализуется следующим образом.Приводом 5 устанавливают стержень- опору 4 с шариком 3 в крайнее (отведенное из рабочей зоны) положение. Упругую прокладку 14 надевают на наружную цилиндрическую поверхность детали 1, и деталь 1 вставляют в выемку 9, Приводом 15 подводят измерительный датчик 10 к детали 1 и осевым перемещением датчика торцом сопла 12 производят осевое проталкивание детали относительно опирающейсяв торец оправки 6 упругой прокладки 14 до упругого контакта прокладки 14 с торцом сопла 12, Пропускают поток газа стабилизированного давления через канал 11 подачи газа, сопло 12 и канал 13, одновременно перемещая приводом 5 стержень-опору 4 с шариком 3 вдоль детали 1, при этом наблюдают изменение размера детали по сечениям на шкале...

Номер патента: 1682773

Опубликовано: 07.10.1991

Автор: Нечаев

МПК: G01B 15/00

Метки: конструкций, перемещений, угловых

...сигнала, и его спектр содержит составляющую на частоте 1 о+ 11 При этом максимальное значение сигнала будет тогда, когда максимумдиаграммы направленности приемной антенны направлен на фазовый центр излучателя. Следует отметить, что если направление вибрации не совпадает с направлением на фазовый центр СВЧ-излучателя, то спектр сигнала будет содержать составляющую на частоте 1 о + 11 соз у, где р- угол отклонения направления вибрации от направления на фазовый центр излучателя. С учетом того, что частота сигнала 10 известна, селекция сигнала на частоте т 1, которая осуществляется в приемнике 8, позволяет по максимальной величине принятого СВЧ-сигнала выставить приемную антенну 5 (при ее перемещении блоком 13) точно в направлении на...

Номер патента: 1682774

Опубликовано: 07.10.1991

Авторы: Алексеев, Афонин, Гапочка, Костиенко, Круткова

МПК: G01B 15/00

Метки: подложке, слоя, толщины

...максимальный сдвиг сферического зеркала,где ц - число полуволн между зеркалами пустого ОР;Г- резонансная частота;г 1,1 гз - модули коэффициентов отражения от диагностируемой структуры и сферического зеркала соответственно,Ошибка измерений б,еи диэлектрика или магнетика на слабопоглощающей подложке зависит от параметров исследуемого слоя и подложки, характеристик используемого резонатора и применяемой радиотехнической аппаратуры и может достигать 1 ф, и менее.Таким образом, предложенный способ измерения толщины слоя на подложке отличается от известных повышенной точностью измерения, а также возможностью одновременного измерения толщины слоя и его магнитной или диэлектрической проницаемости, Способ прост в исполнении, не требует дефицитной...

Номер патента: 1682775

Опубликовано: 07.10.1991

Авторы: Кугель, Протасова

МПК: G01B 15/02

Метки: градуировки, радиоизотопного, толщиномера

...Хз выражениягде д - относительное изменение измеряе- (1), Значение этих параметров определяютмогосигнала,П - относительноеиэменение методом ВВКП по данным таблицы дляизмеряемой ПП, погрешность измерениясигнала, перенесенная на ПП, составляет Найденная такимобраэом ГХ 2 А имеет+ 0,05%. Поэтому погрешность базовых 50ГХ 0,15, 1 ап (П) = 0,87882 80,7 э 906 10 п+Далее по приведенным в таблице данным для ОБПП 1 и ОБПП 2 строят ГХ 1 и ГХ 2, 0 06934, 1.0,46288 10 и +используя функцию параметрического видаП =Х 11 п +Хэ 1 Хф" +Х 61 6",(1) +005177 1Затем, используя данные, приведенныегде Х 1-параметры определяемые поэкспе- в таблице для НМПП, из базовой функциириментальным данным иэ таблицы для со- ГХ 1 со аналогичным образом строят...

Номер патента: 1682776

Опубликовано: 07.10.1991

Авторы: Мамедов, Юсуф-Заде

МПК: G01B 17/02

Метки: измерительное, пьезоэлектрическое

...начальных статических сжимающих усилий воздействия упругой ленты на5 10 15 20 25 30 35 4 О 45 50 55 многослойные пьезоэлектрические трансформаторы 17-19 и 20-22.Ф рикцион ная изолирующая прокладка с помощью прижимных болтов 5 жестко прижимается к плоской стороне упругой ленты.Затем первые электродные секции 31 многослойных пьезоэлектрических трансформаторов 17-19 и 20-22 возбуждаются от источника переменного напряжения на резонансной частоте пьезоэлектрических трансформаторов,Резонансные колебания в многослойных трансформаторах возникают в результате установления в них стоячих ультразвуковых волн,При измерении линейных размеров условно изображенной на фиг, 1-3 детали 40 по-.ледняя устанавливается между ползуном 3 и неподвижным корпусом...

Номер патента: 1682777

Опубликовано: 07.10.1991

Авторы: Абрамов, Кисилевский, Лунин, Махненко, Панченко, Пикусов, Рыжков

МПК: G01B 21/00

Метки: лазерное, непараллельности

...(4) в измерительных распределения интенсивности излучения в преобразователях 414 и используются калазерном луче, который а значительной сте- нал преобразования координаты у(ключи пени определяется фокусировка лазерноф сировкой лазерно 44, 45, интегратор 49 и элемент 51 выборкиго луча в плоскости анализатора анализатора 22, хранения) и канал преобразования коордие блоки 31.3 ы ус- наты Р (ключи 46, 47 и 48, интегратор 50 иПоскольку анализирующие локи 1. и устанавливаются в разных точках вдоль осе- элемент 52 выборки-хранения). вой линии контролируемого обьекта и могут быть значительно удалены друг от друга, то 45 Канал формирования полярной коорзначения эффективного радиуса г опорного динаты у работает циклично, При этом в луча удут...

Номер патента: 1682778

Опубликовано: 07.10.1991

Авторы: Рубин, Сысоев

МПК: G01B 21/00

Метки: дробной, интерференции, порядка, части

...части порядка интерференции.Цель изобретения - повышение точности за счет компенсации шумовой засветки,На чертеже представлена блок-схема устройства.Устройство состоит из оптически связанных источника 1 излучения, светоделителя 2, отражателей 3 и 4, расположенных симметрично относительно грани светоделителя 2, и фотоприемника 5, модулятора 6, установленного с воэможностью перекрытия пучка от источника 1 и пучка от отражателя 3, генератора 7, первый выход которого подключен к входу модулятора 6, запоминающих блоков 8-10, первые входы которых подключены к выходу фотоприемника 5,а вторые входы - к второму, третьему и четвертому выходам генератора 7 соответственно, вычитающих блоков 11 и 12, первые выходы которых подключены к выходам блоков...

Номер патента: 1682779

Опубликовано: 07.10.1991

Автор: Титов

МПК: G01B 21/00

Метки: волн, исследования, микрообразцов, помощью, сфокусированных, ультразвуковых

...Полное изображение формируется путем сканирования образца механизмом 2 сканирования и многократного повторения описанной процедуры для каждого элемента изображения,Таким образом, способ заключается в том, что формируют с помощью электроакустического преобразователя, возбуждаемого гармоническим электрическим сигналом, сфокусированную ультразвуковую волну, распространяющуюся в иммерсионной среде; направляют эту волну на поверхность образца; осуществляют относительное движение электроакустического преобразователя и образца в направлении, перпендикулярном фокальной плоскости преобразователя; принимают электроакустическим преобразователем отраженную волну; выделяют из принятого сигнала, обрабатывая его путем частотного селектирования...
