G01B — Измерение длины, толщины или подобных линейных размеров; измерение углов; измерение площадей; измерение неровностей поверхностей или контуров

Номер патента: 1796861

Опубликовано: 23.02.1993

Автор: Варданян

МПК: G01B 3/56

Метки: конусности

...измерения179 б 861 К = 2 РхРу тя О =. Рх/Ру,20 К = 2 Рх/Ру К=2 Рх/Р измерительного наконечника измерительного устройства, измерении промежуточных параметров и определении искомого параметра по результатам измерений, контакт измерительного наконечника с измеряемым обьектом осуществляют в направлении, перпендикулярном образующей конусной поверхности измеряемого обьекта, в качестве промежуточных параметров измеряют составляющие Рх, Ру силы контакта вдоль и перпендикулярно продольной оси измеряемого объекта, а конус- ность определяют по формуле: Это позволяет устранить зависимость. измерения от длины измеряемого объекта путем осуществления измерения одной точкой контакта измерительного наконечника с объектом измерения.Сущность...

Номер патента: 1796862

Опубликовано: 23.02.1993

Автор: Карнишин

МПК: G01B 5/00

Метки: виброустойчивое, юстировки

...в плоскости симметрии платформ. На чертеже показан чертеж заявляемого устройства одноосной юстировки с платформами - круглыми рамками,Предлагаемое устройство юстировкисостоит из двух идентичных, плоских жестких рамок 1 и 1, жестко соединенных идентичными и симметричными относительнообщей оси упругими плоскими перемычками 2 и 2,Рамки связаны винтом 3 с центральной головкой, имеющим правую илевую резьбу на концах, Винт 3 ввернутодним концом в резьбовое отверстие рамки1 и другим - во втулку 4. Последняя шарнирно закрепляется в отверстии рамки 1 навинтах 5. и 5 с конусными наконечниками,ввернутых в каналы с отверстиями 6 и 6,Юстировочный поворот рамки 1 осуществляется вращением винта 3 за его головку.Из-за противоположной...

Номер патента: 1796863

Опубликовано: 23.02.1993

Авторы: Зубков, Павлов

МПК: G01B 5/00

Метки: линейных, перемещений

...которые располагаются вдоль измерительной шкалы черезравные промежутки. Между измерительнойшкалой и угловыми подкладками, а также между. последними и корпусом размещены 40 упругиерезиновые и рокладки. Прижим, фиксирующий положение измерительной шкалы в корпусе, осуществляется с по-. . мощью резиновых жгутов, устанавливаемых через равные промежутки, 45Недостатком устройства-прототипа является недостаточная точность измеренийза счет возможных деформаций измерительной шкалы при изменениях температу О ры окружающей среды, т.к; в данном.устройстве недостаточно обеспечена возможность подвижки шкалы в продольномнаправлении независимо от корпуса,Целью изобретения являешься повышение точности измерения,Поставлейная цель достигается тем,...

Номер патента: 1796864

Опубликовано: 23.02.1993

Авторы: Берлин, Куников, Ростовцев, Трифонов

МПК: G01B 5/02, G01B 7/02

Метки: линейных, перемещений

...звена, В рабочем состоянии штырь 7 отклонен от. продольной оси механотрона на уголО= Оо+рПри выборе угла Оо следует учитывать, что чем меньше этот угол, тем болееширокий диапазон измеряемых перемещений обеспечивается преобразователем,Следует отметить, что выбирать этот уголболее 10 не целесообразно, т,к, при этомсущественного расширения диапазона измерений не обеспечивается, Поэтому этотугол целесообразно выбирать в диапазоне0 - 10 о, На части измерительного стержня 2,выступающей за корпус 1, установлена пружина 9, создающая вместе с силой веса подвижного звена усилие, с которымизмерительный наконечник 3 воздействуетна измеряемую деталь 10, базируемую наосновании 11, жестко связанная с корпусом1,Предлагаемый преобразователь...

Номер патента: 1796866

Опубликовано: 23.02.1993

Автор: Баранов

МПК: G01B 5/08

Метки: радиусов

...предлагаемоеустройство, общий вид.Устройство состоит из двух измерительных элементов 1, выполненных в виде трубок, соединенных между собой общим шарниром 2. Внутри трубок 1 с возможностьюосевого перемещения размещены штоки 3,выполненные в виде магнитных присосок и5 имеющие возможность аксиального перемещения. Они имеютдва варианта исполнения: в виде цилиндров и прямоугольниковсоответственно для измерения сферическихи цилиндрических поверхностей, Баэирую 10 щие поверхности а этих присосок перпендикулярны, а контактные линии с строгокоаксиальны осям 0-0 соответствующихштоков 3. Такое исполнение обеспечиваетвысокоточное базирование устройства на15 контролируемом объекте, На трубках 1 установлены нониусы 5, а основные шкалы.б.нанесены на...

Номер патента: 1796867

Опубликовано: 23.02.1993

Автор: Баранов

МПК: G01B 5/08

Метки: радиусов

...на фиг.1; на фиг.З - положение устройства ири измерении наружйых радиусов,Устройство состоит из корпуса 1, вь 1 полненного дугообразным с рабочим радиусом г, причем Яг81, где В - радиус внутренних поверхностей; Ь - радиус наружных поверхностей контролируемых деталей. На корпусе 1 с возможностью перемещения установлены каретки 2, на которых в свою очередь размещены полые стебли 3, телескопически сочлененные со штангами 4, Штанги 4 подвйжно соединены с базовыми опорами 5, выполненными в виде сменных магнитных присосок. На стеблях 3 установлены нониусы 6, а на штангах 4 нанесены основные шкалы 7. Штанги фиксируются в стеблях 3 винтами 8, а каретки 2 на корпусе 1 - винтами 9. Устройство снабжено рукоятками 10. От выпадания и разворота...

Номер патента: 1796868

Опубликовано: 23.02.1993

Автор: Разживин

МПК: G01B 5/08

Метки: кольца, размеров

...в пазу 3 (фиг, 3) обоймы 2 и служащими для придания измерительному элементу жесткости в вертикальной плоскости и для направления в пазу 3 обоймы 2, Измерительное разрезное коль-. цо 4 (фиг,1) одним концом 6 закреплено на. обойме 2, а другим концом 7 - на ползуне 8, подвижном под воздействием пружины 9 и эксцентрика 10, имеющего рукоятку 11, Ролик эксцентрика 10 установлен с возможностью взаимодействия с роликом 12 ползуна 8, Пружины 13 служат для придания измерительному элементу 4 в свободном состоянии формы, близкой к окружности,для беспрепятственного размещения в нем контролируемого кольца через измерением, Конечное левое положение ползуна 8 регистрируется индикатором 14, закрепленным на основании 1,. Перед работой необходимо настроить...

Номер патента: 1796869

Опубликовано: 23.02.1993

Автор: Маресов

МПК: G01B 5/12

Метки: индикаторный, нутромер

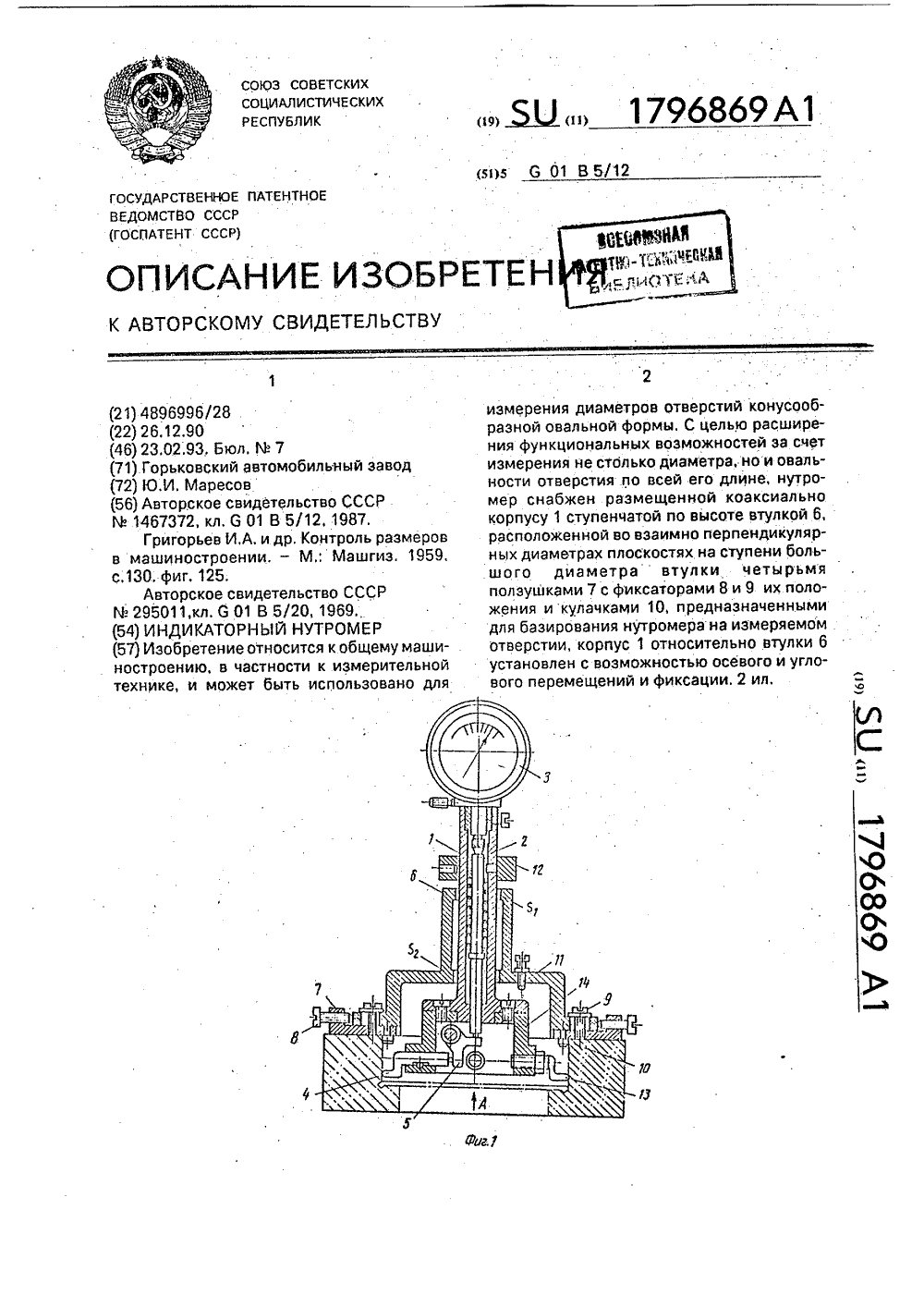

...нутромер, осевое сечение; на фиг. 2 - вид А нафиг. 1.Предлагаемый прибор содержит полыйцилиндрический корпус 1, размещенный внем с возможностью осевого перемещенияшток 2, индикатор 3; измерительный наконечник 4, кинематически связанный со штоком при помощи передающего рычага 5. На10 фланце втулки 6, размещенной коаксиальнокорпусу, в пазах установлены четыре ползушки 7 с фиксаторами 8 и 9(на фиг, 1показаны две ползушки, две другие, перпендикулярные к ним, в сечение не попада 15 ют). Каждая ползушка имеет кулачок 10,Втулка установлена в корпусе коаксиальнокорпусу с зазорами 31 = 0,05 мм и Я 2 = 0,3. мм. Эти зазоры обеспечивают установку наконечника при измерении. Для ограничения20 продольного перемещения втулки при измерении имеются...

Номер патента: 1796870

Опубликовано: 23.02.1993

Автор: Храмов

МПК: G01B 5/14

Метки: линейных, перемещений

...отверстие, на другом конце штока - резьба, а параллельно пазу корпуса на штоке выполнена лыска, отсчетный узел выполнен в виде двух шкал, нанесенных на цилиндрической поверхности корпуса вдоль кромок паза, и нанесенных на лыску штока нониусов, взаимодействующих с соответствующими шкалами, устройство снабжено размещенной на реэьбовом конце штока гайкой с упором, размещенным в буртике корпуса, и фиксатором положения штока, размещенным в его радиальном отверстии,На. фиг. 1 изображено устройство для измерения линейных перемещений; на фиг, 2 - то же, вид сзади.Полый цилиндрический корпус 1 и шток 2 имеют лыску 3 и отсчетный узел в виде двух шкал 4, взаимодействующих с нониусом 10, нанесенным на лыске 3 штока 2. На срезанной цилиндрической...

Номер патента: 1796871

Опубликовано: 23.02.1993

Авторы: Ковалюк, Парамзин

МПК: G01B 5/14

Метки: гидроцилиндра, корпуса, линейного, относительно, положения, штока

...путем и составило выражение 1:2:4. Именно такое соотношенйе позволило определить 50 положение штока гидроцилиндра относительно его корпуса в максимально возможном диапазоне перемещений при минимальных габаритах самого устройства,На фиг. 2 показана расчетная схема оп ределения положения штока гидроцилиндра относительно его корпуса, где приняты следующие обознацения;АВО -положение первого плеча 3 первого двуплечего рычага в начальном положении,1796871 3 О=АКо=при использовавинного угла. 1.0 = 2 Г 2 фАВо Рассмотревреугольник АВ 1 С 5 6АВ 1 - положение первого плеча 3 пер- Искомая величина Ьбудет выражена вого двуплечего рычага в смещенном поло- как разность: жении, Л.Е = Ь 1 - 1 о 2 Г 2АВо.зп- - 2/2ВОСО - положение первого плеча 4...

Номер патента: 1796872

Опубликовано: 23.02.1993

Авторы: Булдаков, Дрожжилов, Смирнов, Чуканов

МПК: G01B 5/20

Метки: объекта, профиля

...оси контактного штифта и расположенных симметрично относительно. нее, ипредназначенных для взаимодействия с контактным штифтом рычага с выступОм и подпружиненного относительно него коромысла с зубом на одном плече, предназначенным для контактирования с выступом рычага, а второй конец каждой нити закреплен на втором плече коромысла. Кроме того, выступ рычага выполнен в виде части дуги окружности, радиус которой равен расстоянию от оси поворота коромысла до точки контакта его зуба с выступом рычага в исходном положении.На фиг, 1 изображен общий вид устройства; на фиг, 2 - то же, вид сверху; на фиг. 3 - узел фиксации осевого перемещения контактного штифта.Устройство для измерения профиля объекта содержит линейку 1, на концах которой...

Номер патента: 1796873

Опубликовано: 23.02.1993

Автор: Позняков

МПК: G01B 5/20

Метки: внешнего, зацепления, зубчатых, зубьев, колес, профилей

...границы которого определяют из выражения:7 Омин =- ;т сов(1,5 Р) + 0,9 1.в;2"3 где ге- - 0,387; 7 г =0884 . 1 ЛЕ - число зубьев зубчатого колеса;р - угол наклона зубьев;х - коэффициент смещения исходногоконтура;,в - нормальный модуль.П р и м е р. Для контроля по заявляемому способу профилей зубьев прямозубогозубчатого колеса с числом зубьев 24, коэф. фициентом смещения исходного контура0,12 модулем 10 мм можно использоватьролики с минимальным диаметром 1,12 в имаксимальным диаметром 3,13 в, которые У0,684где 7= - + 0,3871 7 г = 81,33 +х - хЕ - число зубьев зубчатого колеса;ф- угол наклона зубьев;х - коэффициент смещения исходного контурав - нормальный модуль.Сущность изобретения поясняется чертежами, где на фиг, 1 показан фрагмент...

Номер патента: 1796874

Опубликовано: 23.02.1993

Авторы: Забельский, Тестова

МПК: G01B 5/24

Метки: биения, гладких, наружной, относительно, поверхностей, прибор, резьбы

...а аиде подвижной стойки с индикатором, при этом узел зажима выполнен в виде трех роликов, жестко закрепленных на соответствующих кулачках, при этом оси роликов, оси кулачков и привода параллельны друг другу и перпендикулярны плоскости основания, а торцы роликов лежат в одной плоскости,На фиг, 1 изображен прибор для.контроля биения, общий вид; на фиг, 2 - вид А на фиг.1; на фиг.3 - вид Б на фиг, 2.Прибор для контроля биения гладких поверхностей деталей относительно наружной резьбы содержит основание 1 с установленным на нем механизмомПрибор для контроля работает следую, щим образом,45 Для исключения вращения стопорятцентровик 3 привода винтом 4. Контролируемую деталь 7 устанавливают по центру упора 12, Вращением базовой втулки 5...

Номер патента: 1796875

Опубликовано: 23.02.1993

Авторы: Артемов, Семочкина, Сорокин

МПК: G01B 5/24

Метки: взаимного, поверхностей, расположения

...рычага перпендикулярно основанию, один из контактов рь 1 чага выполнен со сферическим свободным торцем, другой, взаимодействующий с измерительным наконечником, установлен на расстоянии от центра рычага, равном расстоянию от этого центра до центра сферического торца первого контакта, упор выполнен аналогично первому контакту и установлен диаметрально противоположно ему с возможностью осевого перемещения так, что точки контакта первого и второго контактов рь 1 чага и упора лежат в одной плоскости.На фиг. 1 представлен общий вид устройства, разрез; на фиг, 2 - то же, вид сверху; на фиг. 3 - узел упора и вращения йзделия в призме (сечение А - А на фиг, 2).Устройство содержит основание 1 в виде плиты с жестко закрепленной призмой 2,...

Номер патента: 1796876

Опубликовано: 23.02.1993

Автор: Горевой

МПК: G01B 5/25

Метки: валов, проверки, соосности

...держатель 5, на 20котором шарнирно закреплен двуплечийрычаг 6, Одно плечо рычага 6 соединено состойкой 2 пружиной 7, стремящейся оттолкнуть рычаг 6 от стойки 2. Другое плечо рычага 6 снабжено опорной площадкой 8 иотверстием, сквозь которое проходит регулировочный стержень 9, соединенный также со второй стойкой 2 посредствомвинтовой резьбы. Стержень 9 установлен сзазором и снабжен гайкой 10 и головкой 30винта 11. Измерительный стержень индикатора 4 расположен соосно с плечом рычага6 с возможностью взаимодействия с опорной площадкой 8.Устройство работает следующим обраэом.Перед проверкой принимаем, что осивалов наклонены один относительно другого. Устройство настраиваем для определения величины наклона валов, для чего 40стержень 9...

Номер патента: 1796877

Опубликовано: 23.02.1993

Авторы: Голубков, Новоселов, Тихонов, Хает

МПК: G01B 5/30

Метки: напряжений, остаточных

...изгиба пластины 1 (на фиг, 1 изображена схема деформирования пластины твердого сплава после пайки), при котором могут встретиться два случая конечного деформирования: мерный вольфрамовый стержень 2 упирается в твердую пластину 1; мерный вольфрамовый стержень 2 не доходит до грани пластины 1.Сущность предлагаемого способа за- ключается в следующем.Положив в основу способа эффект возникновения разности величин линейных удлинений твердого сплава и материала -оправки после пайки, который приводит к появлению касательных напряжений в твердом граничном слое сплав-припой-оправка, о величине которых судит по результатам непосредственных измерений расстояний между вершинами двух вольфрамовых мерных стержней до и после пайки (фиг, 1), причем...

Номер патента: 1796878

Опубликовано: 23.02.1993

Авторы: Александров, Безымянский, Засорин, Сафонов, Цыбин

МПК: G01B 7/00

Метки: взаимоиндуктивный, датчик, линейных, перемещений

...лент или стержней. закрепленных в этих направляющих, а источник питания выпал нен в виде генератора тока.На фиг, 1 представлена схема взаимо- индуктивного датчика линейных перемещений с обмотками; на фиг, 2 - схема взаимоиндуктивного датчика, где обмотки 20 выполнены в виде лент (стержней).Вэаимоиндуктивный датчик линейных перемещений (фиг, 1) содержит источник питания переменного тока 1, подключенную к нему одну пару согласно соединенных об моток 2 и установленную с возможностью перемещения относительно нее вторую пару обмоток 3, предназначенную для подключения к измерительному блоку 4,Обмотки второй пары 3 включены со гласно последовательно с обмотками первой пары 2 в цепь источника питания 1. Кроме того, взаимоиндуктивный датчик...

Номер патента: 1796879

Опубликовано: 23.02.1993

Авторы: Бойчук, Карасев, Коробко, Мельник-Куцин

МПК: G01B 7/00

Метки: линейных, перемещений

...в виде микрометрического винта, перемещающегося внутри резьбовой втулки и накладки, причем вращение винта относительно неподвижной втулки перемещает свободный конец каркаса в радиальном направлении, а совместное движение втулки, винта и накладки вдоль поверхности направляющих крепежного стакана перемещают .тот ке край каркаса вдоль оси катушки, а фиксация узла перемещений относительно крепежного стакана осуществляется с помощью специальных стопорных винтов,На фиг. 1 схематично изобракено устройство для измерения линейных пеоемещений; на фиг. 2 - видА на фиг. 1(повернуто на 90),Устройство содержит трансформаторный датчик, состоящий из крайних катушек 1 и 2, а такке средней катушки 3, Катушка 3 механически связана с контролируемым...

Номер патента: 1796880

Опубликовано: 23.02.1993

Автор: Павленко

МПК: G01B 7/00

Метки: дифференциальный, емкостный, перемещений

...пластине 1 дифференциальный конденсатор, суммарная площадь электродов которого постоянна и не зависит от величины перемещения. Элементы 6 и 7 образуют секции 8, на которые размечена неподвижная пластина, Расстояние линии 5 от границы секции является функцией величины перемещения. Каждый элемент рассеченной части электрически 9, 10 соединен с соответствующим элементом в каждой секции 8, длина электрода 3 подвижной пластины 2 кратна длине секции.Устройство работает следующим образом,Измерительный преобразователь емкостного дифференциального преобразователя перемещения (не показан на рисунке) содержит генератор, соединенный с потенциальным электродом З,расположенным на подвижной диэлектрической пластийе 2, преобразователи каждой...

Номер патента: 1796881

Опубликовано: 23.02.1993

Автор: Мамиконян

МПК: G01B 7/00

Метки: датчик, линейных, перемещений, электромагнитный

...продольной оси Основания, установлена с возможностью линейного перемещения вдоль продольной оси основания. Слой фольги имеет вид равнобедренного треугольника, боковые стороны которого выполнены по гиперболе, 2 ил,Датчик работает следующим образом, (При подключении источника 1 тока к слою 4 фольги ток протекает через этот слой, равномерно распределяясь по всей ширине в каждом его поперечном сечении. Благодаря тому, что слой 4 фольги выполнен в виде равнобедренного треугольника, плотность тока в нем минимальна у основания треугольника и увеличивается по мереудаления от него линейно, поскольку боковые стороны равнобедренного треугольни- ОО ка выполнены по гиперболе. Площадь слоя ф фольги под зазором магнитной головки 2 является...

Номер патента: 1796882

Опубликовано: 23.02.1993

Авторы: Астанин, Брио, Зайчиков, Ломакин, Плахов

МПК: G01B 7/00

Метки: линейных, перемещений, цифровой

...с первым входом ключа, второй вход которого соединен с выходом коммутатора, а выход ключа соединен с входом суммирующего счетчика и третьим входом блока управления двигателем.На фиг. 1 представлена блок-схема цифрового преобразователя линейных перемещений; на фиг. 2 - его электрическая принципиальная схема.Цифровой преобразователь линейных перемещений содержит задающий генератор 1, делители частоты 2, 5, 6, инвертирующий элемент 3, индуктивный датчик 4, амплитудный дискриминатор 7, задатчик направления измеряемого перемещения 8, переключатель направления перемещения, ключ 9, систему управления шаговым двигателем 10, суммирующий счетчик 11, шаговый двигатель 12 и цифровой индикатор 13,Цифровой преобразователь линейных перемещений...

Номер патента: 1796883

Опубликовано: 23.02.1993

Авторы: Андреев, Гневшев

МПК: G01B 7/02

Метки: перемещений

...плеча 24 дифференциальногопараметрического датчика 1,При отрицательной полярности напряжения на выходе генератора 2 переменногонапряжения в активный режим переводится 55первый транзистор 18, среднее значениеколлекторного тока которого18 = О/224 . Коллекторные токи первого и второго транзисторов 18, 19 суммируются зеркалом 22 вытекающего тока, на вход которого они поступают, Выходной ток зеркала 22 вытекающего тока122 = 2 О/224 (3) поступает на вход преобразователя 23 тока в напряжение, напряжение на выходе которого является выходным напряжением первого детектора 4 и определяется выражением04 = 2 К 23 ОП 241Ж где К 23 - коэффициент передачи преобразователя 23 тока в напряжение.Вследствие идентичности детекторов 4 и 5 выражение для...

Номер патента: 1796884

Опубликовано: 23.02.1993

Авторы: Чернышов, Чернышова

МПК: G01B 7/06

Метки: бесконтактного, защитных, неразрушающего, покрытий, толщины

...к. первому входу центрального процессора 9, второй вход которого через устройство ввода-вывода 10 .5 соединен с клавишным пультом управления11. Один из выходов клавишного пульта управления 11 подключен к управляющему входу третьего электронного ключа 12; информационный вход которого соединен с 10 реохордом. потенциометра 13, а выход - спервым входом компаратора 14, второй вход которого подключен к выходу. блока задания опорных напряжейий уставок) 15.Вход блока уставок 15 соединен с пультом 15 управления 11 Выход компаратора 14 подключен к управляющему входу первого .электронного ключа и входу инвертора 16, выход которого соединен с управляющим входом второго электронного ключа 5. Рео хорд потенциаметра 13 подключен кинформационному...

Номер патента: 1796885

Опубликовано: 23.02.1993

Автор: Марк

МПК: G01B 7/06

Метки: толщиномер

...5, управляющего работой устройства выборки-хранения 4 через его первый вход, удалось получить на выходе компаратора 9 импульс, длительность которого находится в зависимости от толщины покрытия металлической основы.При этом в отличие от известных схем толщиномеров в предлагаемом - практически исключено влияние дрейфа амплитудногозначения выходного сигнала усилителя 3 на10 15 результаты измерений. Это происходит благодаря тому, что момент включения компаратора 9 происходит в момент прекращения действия возбуждающего импульса, а включение компаратора 9 происходит в точкепереходной характеристики усиленного сигнала постоя.нно в одной и то же время, не зависимо от смещения его относительно какого-то уровня. Таким образом, длительность...

Номер патента: 1796886

Опубликовано: 23.02.1993

Автор: Лаанеотс

МПК: G01B 7/06

Метки: мера, пленок, толщины

...с окружающейсредой, совпадает с цилиндрической поверхностью покрытия 2, соприкасающейся с окружающей средой, Кроме того, на внутренней поверхности покрытия 3 выполнен второй кольцевой паз, однородный с основным, дно 6 которого удалено от цилиндрической поверхности покрытия 3, соприкасающейся с окружающей средой, на величину п 2, равную требуемой толщине пленки или покрытия 7 меры. Пленка 7 заполняет второй паз так, что ее поверхность, соприкасающаяся с окружающей средой, совпадает с цилиндрической поверхностью покрытия 3, соприкасающейся с окружающей средой. Прочие линейные размеры меры толщины пленок определяются исходя из размеров и характеристик датчиков поверяемых толщиномеров, а также исходя из кривизны поверхностей...

Номер патента: 1796889

Опубликовано: 23.02.1993

Авторы: Зайцев, Исаков, Маланьин, Пащенко, Фильчиков

МПК: G01B 7/16

Метки: тензометрическое

...образом.На тензодатчик 1 воздействует измеряемая физическая величина Х и температура Т, Сигнал О 1 на первом входе управляемого масштабного преобразователя 3 на любом из участков аппроксимации можнопредставить в виде О 1 = К Х (1 + йм 11) + Оа йа 11 + Оп, (1) где Х - изменяемая физическая величина;К - коэффициент преобразования;а 1 - относительная мультипликативная чувствительность датчика к температуре на 1-ом участке;Оа а- - абсолютная аддитивнэя чувствительность датчика к температуре на 1-ом участке;ам - относительная аддитивная чувст. вительность датчика к температуре на 1-ом участке;О - выходное напряжение блока 5 питания,Оп - напряжение смещения на первомвходе управляемого масштабного преобра зователя на 1-ом участке;п -...

Номер патента: 1796890

Опубликовано: 23.02.1993

Авторы: Борисов, Евсеева, Неусыпин, Строкова

МПК: G01B 7/16

Метки: тензометрическое

...блока 19 вычитания, выход второй линии 1 задержки соединен также со вторым входом второго блока 14 умножения, выход третьей линии 13.задержки соединен также со вторым входом третьего сумматора 15, аыход второго сумматора 9 соединен также со вторым входом четвертого сумматора 17, и со входом третьей линии 13 задержки, выход четвертого сумматора 17 соединен также со вторый входом блока 10 деления, выход которого соединен со вторым входом коммутатора 21, а выход четвертой линии. 24 задержки соединен со вторым входом первого сумматора 5 и с вторым входом пятого сумматора 23.Адаптивный фильтр работает следующим образом.В режиме измерения деформации на выходе тензомоста 1 формируется напряжение Оф), которое поступает на вход усилителя 2. Нэ...

Номер патента: 1796891

Опубликовано: 23.02.1993

Автор: Панферов

МПК: G01B 7/30

Метки: вращения, датчик, дифференциальный, индукционный, положения, углового, частоты

...(в данном случае трехФазную) систему вторичных обмоток, которце используются для управления и контроля двигателя по положению ротора. На полюсах 10. 11, 12 и 13 второго типа расположены первичные обмотки возбуждения 24,2526 и 27, соединенные последовательно или параллельно, и вторичные обмотки 28, 29, 30 и 31, сгруппированные попарно, при этом обмотки каждой пары соединены последовательно-встречно.Ширина Ьл полюсов 7, 8 и 9 первого типа с обмотками для контроля положения ротора выполнена равной ширине эубцового шага т ротора. Ширина Ьс полюсов 10, 11, 12 и 13 второго типа с обмотками для контроля частоты и направления вращения выполнена равной ширине Ьг зубцов (вставок) ротора, при этом зубцы ротора выполнены с шириной, не...

Номер патента: 1796892

Опубликовано: 23.02.1993

Авторы: Минин, Морозов, Умнов

МПК: G01B 7/34

Метки: поверхности, шероховатости

...образованием твердой фазы электропроводной жидкости, а именно идущих на охлаждение контролируемой поверхности, что, в конечном итоге, усложняет процесс контроля,Цель изобретения - упрощение способа определения шероховатости за счет исключения затрат на Создание твердой фазы контактирующей с поверхностью контроля электройроводной жидкости,Поставленная цель достигается тем, что между электродом и контролируемой повер1796892 оставитель А, Морозехред М,Моргентал тор С. Шекмар актор Г. Бельс Тираж Подписное енного комитета по изобретениям и открытиям при 13035, Москва, Ж. Раушская наб., 4/5 аказ 643 ВНИИПИ Госуда НТ СС роизводственно-издательский комбинат "Патент", г. Ужгород, ул.Гагарина, 101 3хностью размещают способную к затверде, ванию...

Номер патента: 1796893

Опубликовано: 23.02.1993

Авторы: Евсенев, Жаворонок, Сахаров, Хе, Хесин

МПК: G01B 9/04

Метки: голографическая, импульсная

...дорогостоящих импульсных источни-: пульс нз источник света 1 и через развязкуков света, .:12 на оптический затвор 7, осуществляя втоУказэннзя цель достигается тем, что в рую экспозицию фотопластины 5, когда вол-имйульсную голографическую установку 15 на уже вошла в исследуемую зону объекта,для.динамических исследований, содержа- .Через заданную.задержку времени прихощей импульсный источник света поляриза- . Дит третий импульс наисточник Света 1 отционный и обычйый сеетоделители, .блокаСинхронизэцийичерездиоднуюразоптические элементы, фотопластинку и блок . вязку 12 поступает на оптический затвор 8,, синхоонизации дополнительно установле осуществляя третью зкспозициЮ фотоплайы после светоделителя в опорном пучке деа" стины 5 й с...
