Фефелов

Номер патента: 1154819

Опубликовано: 20.07.2004

Авторы: Маковецкий, Рябов, Сагарда, Фефелов, Цапыгин

МПК: B24B 1/00

Метки: поверхностей, шаржирования

Способ шаржирования поверхностей, при котором износостойкие абразивные частицы внедряют в поверхность, отличающийся тем, что, с целью повышения износостойкости путем увеличения размеров зерен, внедрение проводят поэтапно, для чего вначале внедряют крупные зерна, а затем более мелкие, причем при последующих внедрениях размер зерна выбирают соизмеримым с микровпадинами профиля от предыдущих внедрений.

Номер патента: 1823184

Опубликовано: 20.10.1996

Авторы: Кузник, Мельникова, Пинелис, Токарь, Фефелов, Хавинсон

МПК: A61K 35/37

Метки: антипротеазным, вещества, действием, обладающего

...ингибитор пратедз десороируют из ионита водным раствором 11 дОН, содержащим дС 1, с помощью концентрированной НС 1 устанавливают рН 3,0; выпавшие белки фильтруют, раствор охлажддют, осаждают ингибитор ацетоном, осадок отфильтровывают, растворяют в дистиллированной воде, обессоливают на сефадексе 0-15.По предлагаемому способу, для выделения активных полипептидов, обладающих антипротеазными свойствами, и их дальнейшей очистки, ингибиторсодержашую фракцию выделяют обработкой фильтрата ацетоном, добавляя 5 объемов ацетона на 1 объем фильтрата, при температуре -5 - +5 С. Далее формируют осадок в течение 18-22 ч, который промывают в ацетоне и высушивают, Для дополнительного освобождения ат денатурированных и агрегировавших белков порошок...

Номер патента: 1238482

Опубликовано: 20.05.1995

Авторы: Крупин, Фефелов

МПК: F21V 33/00

Метки: камер, освещения, радиационных

УСТРОЙСТВО ДЛЯ ОСВЕЩЕНИЯ РАДИАЦИОННЫХ КАМЕР, содержащее расположенный в проходке стены камеры корпус с защитным стеклом и источник света, закрепленный в держателе, отличающееся тем, что, с целью улучшения условий эксплуатации, держатель источника света снабжен опорами качения для взаимодействия с внутренней поверхностью проходки, а корпус приспособлением для соединения его с держателем источника света, при этом в корпусе выполнены продольные сквозные пазы для прохода опор качения, а держатель источника света выполнен жестким и установлен коаксиально в корпусе.

Номер патента: 1824285

Опубликовано: 30.06.1993

Авторы: Перестан, Платонова, Фефелов

МПК: B23Q 7/04

Метки: загрузочное

...с показан). Зажимной мегацизгвыполнен из подвижного клица 14 с упором 15 и Терех 50рэвнО; лспо;ожсц: г по окружности кулачков 16, шарнирно здкрсдле 1 цыг В корпусе12 нз Осях 17. Кл;"1 11: у(1 ср 15 имеютОпор 114 С г 1 оверх 1 ОСТ 1 СОРТ веТСТБеННО КОНИчЕСгуО 10 и торцог з 19 .120. 55Сквозь кг 11 Г 1 рогодит Ось 21 на еоторойЭа;р(ЧГОН Огра 22, ПодИЛ,"ГК 11,1 ГОУЖИцой 23 г то"( у 24 г, 1 а 14, э срг,се 12устднОллгцы датчиг; 25 - для Контроля залгимг д.тдли в прспас.ален 1, 26 - для 1(онтро,1 я захода Головк 1 в дст;1 ль, 27 - лля контроля эаггима детали в устройстве, 26 - для ко 1(оля выгода головки из дета и",граны датчиков 26, 27 и 20 установле 1 ы нз клине 14.Загружаемая деталь обозначена позицией 2 п, ее технологическое Отверстие...

Номер патента: 1821369

Опубликовано: 15.06.1993

Авторы: Фефелов, Христолюбов, Яснов, Яснова

МПК: B27N 3/20

Метки: разделения, спрессованных

...19,Устройство для разделения спрессованного материала работает следующим образам.Спрессованный материал 4 поступает иэ выходного отверстия 5 механизма 1 в загружаемое отверстие 6 ротора 7, образованное пазами 11 и 12 сомкнутых составляющих 9 и 10, Смыание обеспечено прижимной лентой 17. Па мере продвижения па загружаемому отверстию 6 спрессованный материал 4, заполнив в данное отверстие палность о, нажимает на конечный выключатель,18. Падается сигнал на механизм поворота 16 и ротор 7 делает поворот да совмещения оси следующегсг отверстия 13 с осью выходного отверстия 5 пресса, при этом отверстие 13 становится загружаемым отверстием 6 и цикл загрузки повторяется, Спрессованный материал 4, находящийся в отверстии 13 после загрузки,...

Номер патента: 1778728

Опубликовано: 30.11.1992

Авторы: Коржов, Терещенко, Фефелов, Шадхин

МПК: G01V 1/40

Метки: источник, сейсмических, сигналов, скважинный

...обозначены) так, что она может перемещаться с помощью привода 13 вдоль оси силового цилиндра 14. Уплотнительный элемент 19 установлен в зоне контакта узла излучения с нижней частью вакуумного цилиндра 8, например, на чертеже он помещен в выточке дна (на чертеже не обозначено) вакуумного цилиндра 8, В подвижной крышке 12 установлен электромагнитный клапан (на чертеже не показан).В качестве привода 13 может быть использован электродвигатель. Ограничители хода подвижной крышки 12 в виде концевых выключателей нэ чертеже для его упрощения не показаны, В окна 9 и 15 могут, быть установлены фильтрующие элементы (на чертеже не показаны),, Скважинный источник сейсмических сигналов работает следующим образом.Его опускают на каротажном кабеле(не...

Номер патента: 1742031

Опубликовано: 23.06.1992

Авторы: Платонова, Фефелов

МПК: B23Q 7/00

Метки: автоматической, линии, перемещения, переориентации

...сзади; на фиг.2 - кантователь со штангой в исходном положении после поворота детали, вид спереди; на фиг.З - барабан после поворота детали, вид сзади; на фиг,4 - разрез А - А на фиг.2; на фиг,5 - разрез Б - Б на фиг,1; на фиг,6 - разрез В-В на фиг,1 (при положении штанги в заднем положении, а собачки накинуты на деталь).Устройство для перемещения и переориентации деталей в автоматической линии состоит из основания 1, кантователя, выполненного в виде барабана 2, редуктора.3 для его поворота, выдвижного фиксатора 4, закрепленного на основании 1 и снабженного конечными выключателями.На основании 1 также установлен конечный выключатель 5, контролирующий положение барабана 2. На барабане 2 закреплены на оси 6 с возможностью качания баэирующие...

Номер патента: 1734823

Опубликовано: 23.05.1992

Авторы: Генчикмахер, Денисов, Жигулин, Фефелов

МПК: B02C 2/02

Метки: дробилка, инерционная, конусная

...систему охлаждения и другие средства защиты сферической опоры, Таким образом, известная дробилка недостаточно надежна в работе и сложна конструктивно.Целью изобретения является повышение надежности дробилки за счет исключения контакта между внутренним конусом и сферической опорой, обуславливающего их износ, и за счет использования более надежной конструкции привода, а также упрощение конструкции дробилки и ее эксплуатации за счет исключения средств подачи смазки, уплотнения и дополнительных средств охлаж-. дения сферической опоры.Поставленная цель достигается тем, что в дробилке, сдержащей корпус с наружным5 10 15 20 25 наружный конус 2 и сферическая опора 3 для внутреннего конуса 4 с валом 5. Промежуточный вал 6 кинематически связывает...

Номер патента: 1726784

Опубликовано: 15.04.1992

Авторы: Винтилов, Ефимов, Фефелов

МПК: F01D 17/20

Метки: турбины

...турбиной и электрогидравлическим преобразователем 8 соответственно через выключатель 9 и усилитель 10 сигналов. Датчик 11 скорости, механизм 7 управления турбиной и электрогидравлический преобразователь 8 подключены к гидравлическому усилителю 12. Управление регулирующими клапанами 13 осуществляется сервомотором 14, Отключение генератора осуществляется при получении сигнала датчиком 15, Формирование сигнала по ускорению ротора осуществляется цепочкой, состоящей из датчика 16 частоты вращения турбины, реле 17 частоты и дифференциатора 18, при этом временное изменение реле 17 частоты осуществляется с помощью цепочки, состоящей из датчиков 16 и 19, дифференцирующих элементов.20 и 21, сумматора 22, диода 23 и компаратора 24, а цепочка,...

Номер патента: 1673612

Опубликовано: 30.08.1991

Авторы: Буткарев, Кузнецов, Некрашевич, Семичев, Тверитин, Фефелов

МПК: C22B 1/10, C22B 1/20

Метки: конвейерных, машинах, окатышей, термообработкой

...кислорода а коппекторном газе более 19% становится невозможным получение обожженных окатышей улучшенного качествз (вюститных, восстановленных и др.). Концентрацию кислорода в коллекторном газе следует поддерживать постоянной, В то же время, как показано выше, при изменении температуры отходящих в зоне рекуперациг газов изменяют расход топлива в горючую смесь т,е. коэффициент расхода воздуха горения слоя. Это обстоятельство, в свою очередь, приводит к изменению концентрации кислорода в отработанных газах. Для поддержания постоянного содержания кислорода в газах и качества обожженных окатышей необходимо прибегать к дополнительным приемам регулировки процесса. Для этого на каждый процент изменения10 20 25 30 35 40 50 55 содержания...

Номер патента: 1643734

Опубликовано: 23.04.1991

Авторы: Кизряков, Коношенко, Павлов, Сыздыков, Фефелов

МПК: E21F 1/00

Метки: защитового, комбайна, проветривания, пространства, проходческого

...15. Из-за того, что согласноспособУ соотношение Оя0,5 О , создается небольшой подсос воздуха из - занеплотностей между стенками выработкии щитом 4 комбайна 5, предотвращая 45попадание пыли в зону работы машиниста комбайна, Во время внезапноговыброса угля и газа встречными пото ками последнего и воздуха резко повы.шается давление в отводном трубопро 50воде 3, которое воздействует на разгрузочный клапан 12, но так как егоплощадь поверхности больше, чем площадь поверхности заслонки 8, котораясоединена с ним тросиком 11, то раз -грузочный клапан 12, открываясь и55сбрасывац давление. воздуха в трубопроводе 3, перекрывает поток свежеговоздуха из трубы 1 в .отводной трубопровод 3. После падения давления воздуха в отводном трубопроводе 3...

Номер патента: 1625348

Опубликовано: 07.02.1991

Авторы: Барченко, Ильин, Тарасова, Фефелов

МПК: A01B 33/02, A01B 33/12

Метки: орудие, почвообрабатывающее

...направляющая рабочей поверхности кожуха 4 расположена в плоскости его поперечного сечения и имеет вид логарифмической спирали 5, которая описывается уравнением где О - диаметр ротационного рабочего органа;е - основание натурального логарифма; т - показатель роста логарифмическойспирали, равный 0,120,25;Й, гр - текущие полярные координаты.Полюс спирали 5 расположен в нижней точке О вертикального диаметра рабочего органа, а ее начало - на горизонтальной полярности оси Х.При работе почвообрабатывающего орудия частицы 6 почвы, отброшенные ножами 2 ротора 1, ударяются под углом а к касательной кожуха 4 в точке контакта. При этом независимо от точки контакта частицы 6 с внутренней поверхностью кожуха 4 угол а остается постоянным. Это...

Номер патента: 1577937

Опубликовано: 15.07.1990

Авторы: Кокорев, Комков, Фефелов

МПК: B23Q 3/06

Метки: автоматической, линии, установки

...1 определяется жесткими упорами привода транспортера (не показан) и регулировкой упора 4.Выставленная в продольном направлениизаготовка 17 перемещается штангой 1 попромежуточным планкам 18 транспортера вприспособление, где она с помощью зажимных элементов 13 окончательно базируется изажимается. Начинается обработка, штангаповорачивается на следующую заготовку ивыставляет ее упором 4 в продольном направлении. Далее цикл повторяется, Позицией0 обозначена эталонная деталь, а плоскости базирования приспособления обозначены соответственно: горизонтальная 11, боковая 12, Схематически изображен зажим 13 детали О приспособления4. Упоры снабжены заходными фасками для облегчения обхвата детали. Позицией 15 обозначено базовое отверстие детали...

Номер патента: 1527138

Опубликовано: 07.12.1989

Авторы: Грузин, Иконников, Коломоец, Мустафин, Пак, Фефелов

МПК: B66D 3/20

Метки: грузовая, тележка

...2. При включениипривода подъема рабочая жидкость по-.дается в гидроцилиндры 6 и 7.Если гибкие элементы в ходе эксплуатации неравномерно загружены, то скорость перемещения поршня гидроцилиндра с меньней загрузкой гибкого элемента будет большей, а следовательно,и давление в его поршневом пространстве будет большим, при этом рабочая35жидкость, уходящая на слив этого гидроцилиндра, поступает в соответствующую полость управления с меньшим давлением рабочей жидкости, перекры- вая плунжером отверстие и уменьшаярасход жидкости напорной магистрали выше указанного гидроцилиндра с меньшей загрузкой гибкого элемента, при этом увеличивается расход во второй гидроцилиндр с большей загрузкой гибкого элемента. В результате этого скорости подъема груза...

Номер патента: 1523929

Опубликовано: 23.11.1989

Авторы: Джумабаев, Кушулун, Попов, Ушаков, Фефелов

МПК: G01M 7/00

Метки: вибростенд

...ориентациивибровоэбудителя 3 и стола 4, выпол 1 ненное в виде внешней 6 и внутренней7 рамок, причем с внешней рамкой 6жестко связана пара цапф 8, установленная на одной оси в стойках 2, ас внутренней рамкой 7 жестко связанапара цапф 9, установленная во внешней рамке 6 по оси, перпендикулярной оси пары цапф 8, Узел упругой подвески 10 соединяет внутреннюю рамку7 и стол 4, Внешняя рамка 6 установлена между стойками 2 с возможностьюЗОустановочного поворота относительнооси цапф 8, а внутренняя рамка 7 установлена внутри внешней рамки 6 свозможностью установочного поворотаотносительно оси цапф 9. В каждой па" З 5ре цапф 8 и 9 одна иэ цапф имеетрезьбу с навинченной на нее стопорной гайкой 11, а вторая - жестко закрепленную на цапфе...

Номер патента: 1517092

Опубликовано: 23.10.1989

Авторы: Мустафин, Фефелов

МПК: H02G 11/02

Метки: объекту, перемещающемуся, питания, подвода, пути, рельсовому

...на оси элемента 5 качения зубчатыми. колесами 11 передающими через цепную передачу 12 червяк13 и червячное колесо 14 вращение валу 6 и через цепную передачу 15 валу7 кабелеукладчика с кареткой 16,Устройство работает следующим образом, При перемещении по монорельсу объекта (транспортной машины) приводные ролики 5 опор барабана, соединенного с объектом штангой, и имеющиес ним одинаковую линейную скорость,двигаясь по монорельсу 4, передаютчерез зубчатые колеса 11, цепную передачу 12, червяк 13 и червячное колесо 14 вращение валу 6 кабельного барабана 1, на который в зависимости от 45направления движения наматывается илисматывается кабель 8.Кабель 8 укладывается на барабан1 с помощью каретки 16 и вала 7, который имеет правую и...

Номер патента: 1491759

Опубликовано: 07.07.1989

Авторы: Грузин, Иконников, Фефелов

МПК: B60T 13/22, B61H 9/02

Метки: локомотива, монорельсового, тормозная

....РСЛЦОЗИЦИОЦЦЬИ ГИДРОРсСИРЛЕЛИЛЬ 8 Цс КОЛИ ГСЯ В К йтР,ЬЦОМ цо,цжс ции. 1 л,)ц;113 1 ц)1 лействисч иружц.ц.1:333 ичсет крйцес нложецие и сос лццяст цо,цсть гилроии.ицлр,1 со с,и;Ои чпстрльн 11.ри к,кцци и и р и Ол моврс,ьсо 0 и ЛОКОМОтн Р,Ц)ЦсЯ;+ ИЛК(КГЬ От ЦСЯ"с) ИОлдвлсцисч цосгуи;к Б нгетзтеьлк л;3- 40 гистрдь 5 црез кидц 6 и з ряжс Г 1.К)иисл 10 сккл ччг 51 тОР 7. С),НОРсл 1(3 ццо, цол леис ис м,;1,1 с 3 ия рдбйцси к 3:33 оси.исту цднцси И н 1 цтге.ьцой ч,гис р И ) БЦРс БГ 1 ЯК)Ц) К) ИО,10 ТЬ К, Ц 3 Ц с 11, 30,сгнк.)цил 3 т противоигцжцокр;йцес цо,ожсциц рзобаст Олость ц.роилилр 3,1 соливцой чдгисгрдльк 1)И,р)ц 1(.чоскк л мл 5 тор 7, с 1)51.111; ис ЛО,сБГсци 51 ц)Обх 0,3 и чо О,1,1 я тор чо+)с.ц и я, ВЫПГЕСН 1(т ИЗ З 3 КсЛ ЧЛЛятОрцОй...

Номер патента: 1483524

Опубликовано: 30.05.1989

Авторы: Лазунин, Фефелов

МПК: H01P 1/22

Метки: мощности, ограничитель

...101 Изобретение относится к радиотехнике СВЧ и может быть использовано для защиты входных цепей радиоприемной аппаратуры от сигналов высокого уровня мощности.Целью изобретения является уменьшение габаритов и расширение полосы рабочих частот ограничителя мощности.На чертеже приведена принципиальная электрическая схема ограничителя мощности,Ограничитель мощности содержит первый отрезок 1 линии передачи, один конец которого является входом 2 ограничителя, второй отрезок 3 линии передачи, один конец которого является выходом 4 ограничителя, диод 5 с барьером Шотки, подключенный параллельно к другому концу второго отрезка 3, а также управляемый полупроводниковый элемент, в качестве которого выбран полевой транзистор 6 с затвором Шотки,...

Номер патента: 1481152

Опубликовано: 23.05.1989

Авторы: Кокорев, Фефелов

МПК: B65G 25/04

Метки: конвейер, шаговый

...ограничительные упоы 7 и 8 на горизонтальных шарниах 9.Каждый ограничительный упор 7 и 8ыполнен в виде одноплечего рычага с 25ижней опорной поверхностью 10 дляпредыдущего изделия 11 и торцовойпорной поверхностью 12 для последующего изделия 13, причем каждый иэфдноплечих рычагов 7 и 8 выполнен с 30йижним 14 и верхним 15 выступами наго концах, при этом шарниры 9 ограичительных упоров 7 и 8 размещеныа верхних выступах одноплечих рычаов, причем верхние выступы 15 послеующих одноплечих рычагов расположеныад нижними выступами 14 предыдущихдноплечих рычагов, при этом торцоваяупорная поверхность 12 для изделиярасположена на нижнем выступе 14 одйоплечего рычага.Конвейер работает следующим образом,При перемещении рабочего органа 2 с толкателями 3...

Номер патента: 1464912

Опубликовано: 15.03.1989

Авторы: Тарасов, Фефелов

МПК: A01B 33/02, A01B 33/10

Метки: орган, почвообрабатывающей, рабочий, фрезы

...задней кромки 4 по параболе обеспечивает разрезание почвы и древесных включений со скольжением. 2 ил.1 зобье ениОтн) ) г( и ) . е.." Охо Яи стВенному мад иост. ";е.)00 )) "г ьть чспользова о ь сч: аб ., их ),а шинах для обреботк -,дер 1 е:ьх;0 Вель изобре ениясн, кение зю гое кссти абра-отк Гочв )..па фис ке 11 а)ч-О по)" а; В)0)очий ОрГан ПСЧВ 0000 ОВТЫ" аЮЩЕЙ фрЕЗ)т ИД С 00- ку; на фиг. 2 - нож рабочего ог ьРабочий о-.га-. Иочвообрабат .)з 0)с:,ей фрезы содерж:;т диск . с верт льными закрепленными по его окруж: ости "л,;ам) 2. Т,аждый нож 2,моет передн;ою прямо линейную режущуо кромку 3 и заддо криВолинйню г)гдО и 0 д,х 4 и )о инея Ч)О Пр ) г г: Г р;) и" ,"г. . ж ио ) ножа 9 а,рГ и,) ),;)тг-ь о ты 5. Рыхлительный элемент 5 Вь)...

Номер патента: 1450055

Опубликовано: 07.01.1989

Авторы: Гришко, Копейкин, Попов, Терещенко, Фефелов

МПК: H02M 7/12

Метки: преобразователем, широтно-импульсным

...когда полярность Бпротивоположна полярности задающегогенератора 1, ШИМ 5 находится в не рабочем режиме, импульсы на,его выходе отсутствуют. Инвертирующий повторитель сигнала 4 меняет полярностьсигнала Н без изменения его амплитутды и приводит в рабочий режим 5 О ШИМ 6, заставляя его вырабатывать им"пульсную последовательность со скважностью, зависящей от величины 0Выходной сигнал ШИМ б поступает навход элемента 8 запрета и далее на В 6 элементы 10, 12, 14, 16, 18 и 20 второго канала управления.Работа второго канала управленияпроисходит в той же последователвности, как и описанная работа первого14500канала управления. При этом на треть-,ем и четвертом выходах устройствавырабатываются нормированные по длительности импульсы...

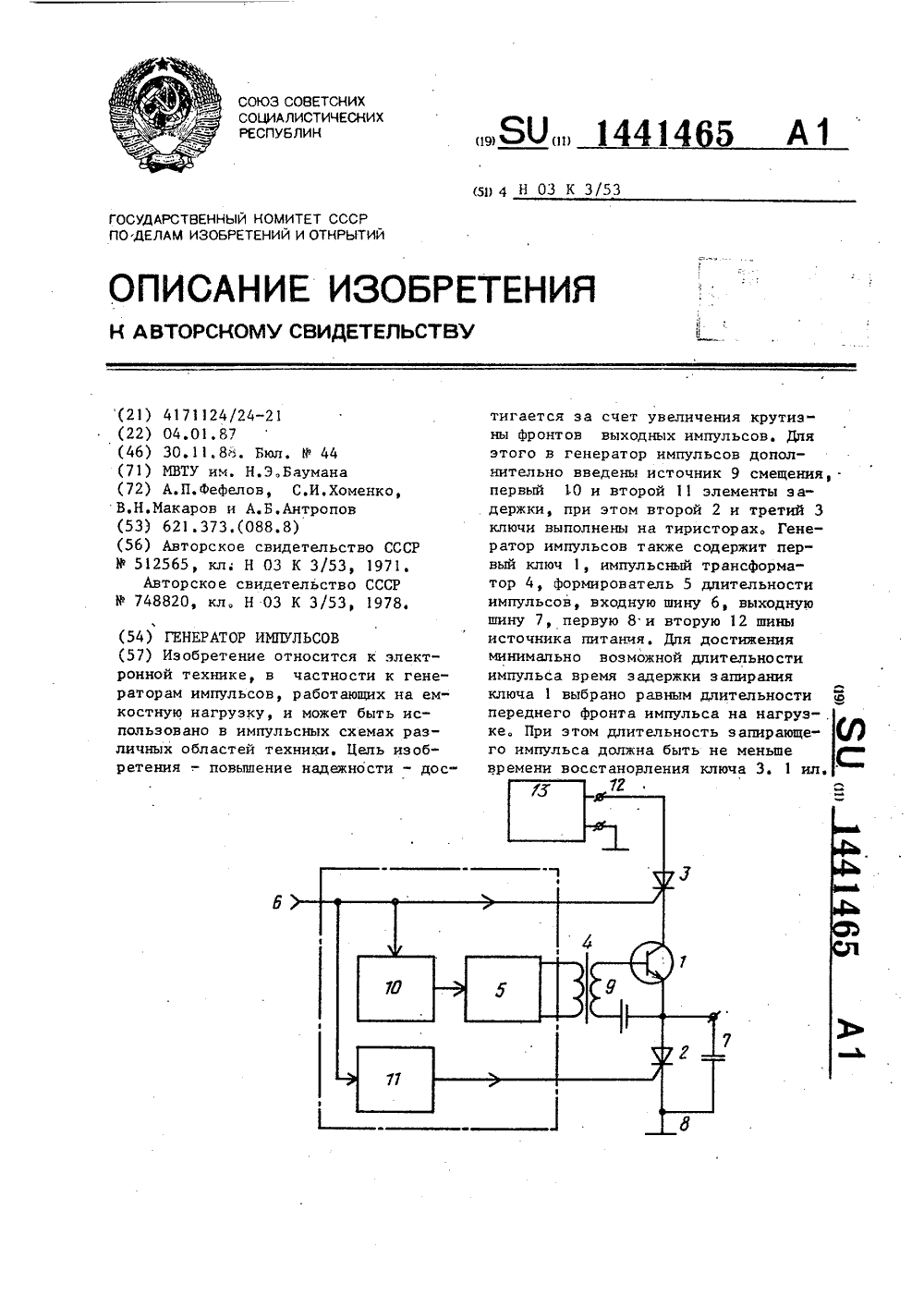

Номер патента: 1441465

Опубликовано: 30.11.1988

Авторы: Антропов, Макаров, Фефелов, Хоменко

МПК: H03K 3/53

Метки: генератор, импульсов

...5 дли-тельности импульсов, вход которогочерез первый элемент 10 задержки под"ключен к входной шине б, которая под"ключена к управляющему входу третьего ключа 3 и через второй элемент 11задержки - к управляющему входу второго ключа 2.Генератор импульсов работает следующим образом,В исходном состоянии ключи 2 и 3закрыты, а ключ 1 открыт от шины 8.Напряжение на выходной шине 7 равноНУлю5 ОЗапускающий импульс, поступающийна входную шину б, открывает ключ 3,в результате чего емкость нагрузкизаряжается через ключи 1 и 3 до напряжения шины 8 источника питания,Формируя передний фронт импульса.55Так как ключ 1 открыт, то длительность Фронта импульса. определяетсятолько временными характеристиками ключа 3. Запирающий импульс, пройдя также...

Номер патента: 1435516

Опубликовано: 07.11.1988

Авторы: Кокорев, Перестан, Фефелов

МПК: B65G 47/53

Метки: конвейерами, между, передачи, перпендикулярно, расположенными

...в вертцкальноц плоссости. , проходящей через биссектрису угла, образованного осями коцвейероп 7 ц 8. Кассета 6 связяца с опорцой рамой 1 через , ,механизм ориецтдцци и контактирует в край них, положеццях с упорами 9 ц О, закрепленными иа опорПой пяме 1 коцвейеров7 и 8 Ъ 5 ьх а цнз 1 Осси "я,иц вь Иолси из двух тяг 11 и 12, сосдццсцых муфтой 13. Тяги 1 и 12 цгярцирцо со",1 ьцц.ь ООТ- ветствеино с кропитеЙ,Ям 14 и 15, при этом кроцштейц 14 поворотио устдновлсц цд кассете 6, я кроцштеш 15 - поворотцо ца опорцой раме 1.Тяга 12 выполнена из двух телеснснически связяццых лруг с другом элементов 16 и 17, имеюцгцх соответствсццс торц. Е и М, Кроме того, обозцдчень точка 18 перссечеция крайш 1 х положешй оси 5, и транспортируемая деталь...

Номер патента: 1428643

Опубликовано: 07.10.1988

Авторы: Игнатьев, Иконников, Фефелов, Шманев

МПК: B60T 13/22, B61H 9/02

Метки: тормозная

...почти мгновенное срабатывание тор 10 15 20 25 30 35 40 45 50 55 мозного устройства, а также его меньшего объема за меньшее время.После перетока рабочей жидкости из штоковой полости цилиндра 4 в сливную емкость 7 под действием пружины 16 тормозные колодки 2, связанные с рычагами 3, примыкаются к монорельсу 15. Начинается торможение.Дозарядка аккумулятора 5 происходит следующим образом.При включении привода 18 подъемной балки установки на подъем груза крутящий момент через реечную передачу 17 перемещает шток гидроцилиндра устройства 6 на выдвижение, при этом происходит заполнение поршневой полости устройства 6 рабочей жидкостью из сливной емкости 7 через обратный клапан 11. Привод 18 выключается, груз находится в верхнем транспортном...

Номер патента: 1427078

Опубликовано: 30.09.1988

Авторы: Мустафин, Павлов, Фефелов

МПК: E21D 13/04

Метки: монорельса, подвеска

...1 с пазом 2 Г-образнойформы, захвата 3 с пазом 4, для крепления ее к профилю крепи 5. Через пазы 2 и 4 захватов 1 и 3 проходит промежуточный элемент в виде оси 6, которая имеет на концах пазы 7 и цилинд.рические углубления 8 для креплениятяги в виде скобы 9 фиксация захватов 1 и 3 осью 6 осуществляется припомощи фиксатора в виде планки 10 свинтовым зажимом 11.Подвеска для монорельса работаетследующим образом.Захват 1 вводится в зацепление спрофилем крепи 5. При этом захват 3вместе с осью б, расположенной в верхней части пазов 2 и 4, находится вправом крайнем положении, При их перемещении влево захват 3 зацепляется,с профилем крепи 5, а ось 6, перемещаясь по паэам 2 и 4, совмещающимсяг При перемещении их влево захват 3 зацепляется с...

Номер патента: 1380965

Опубликовано: 15.03.1988

Авторы: Анищенко, Булко, Веселовский, Дашковский, Подлузский, Проскалович, Ронин, Фефелов

МПК: B28B 3/26

Метки: изделиях, образования, пустот, строительных

...обтекателя до рабочей кромки пустотообраэова те тя составляет 0,5-0,75 длины пустотйэб 1) дэствдте ття.Устройство работает следующим образом.Когпа етст.тт 9, несущий заполненные жесткой Формовочной смесью прессформы 10, остдцдвлитз,тется над прессунтшцм поршнем 11, срабатывает привод (це цокдэдц), и обойма 1, толкаемдя штоком 2, ввотит т; пРесс-фоРмУ 40 10 пустотообрдэовдтели 6 через отверстия 5 в и;тите коцтрштампа 4 до цдчдлд рабочего хода прессующегопоршня 11. При вводе пустотообраэовдтелей б жесткая формовочная смесь 45 заполняет нижнюю часть их массопровопящей полости 7, Затем поднимается штамп 12, толкдемдя поршнем 11 формовочцдя смесь в пресс-форме 10 уплотняется, д в полости пустотооб 50 рдзовдте;тя 7 проталкивается вверх...

Номер патента: 1137910

Опубликовано: 07.12.1987

Авторы: Кромский, Макаров, Сапрыкин, Степанцев, Фефелов, Хоменко

МПК: G02F 1/29, H01S 3/10

Метки: добротности, лазера, модулятор

...деталей, выполненных в виде усеченных призм 1 и 2, гипотенузные грани 3 и 4 которых образуют плоскопараллельный зазор 5, обладающий ссвойством полного внутреннего отражения. На усеченных гранях каждой изпризм размещены пьезоэлектрическиепреобразователи би 7, которые служатдля изменения величины указанного зазора 5. Между указанными смежнымиповерхностями 3 и 4 призм 1 и 2 расположен слой металла 8, продиффундировавший в оптические призмы. Исходная величина зазора 5 определяетсятолщиной указанного слоя металла 8,составляющей О, 1-0,7 ЛУказанный зазор вакуумирован, Площадь соприкосновения металла с оптическими призмами 1 и 2 составляет 0,1-0,5 площади каждой иэ смежных поверхностей3 и 4,Указанные соотношения являютсяоптимальными и получены...

Номер патента: 1356219

Опубликовано: 30.11.1987

Авторы: Николайченко, Фефелов

МПК: H03K 5/08

Метки: усилитель-ограничитель

...на,выходе дифференцирующего звена 2 появляются импульсы, амплитуда которыхпропорциональна крутизне фронта испада соответственно. На первом ивтором диодах 3 и 4 эти импульсыразделяются. Импульс, соответствующий фронту выходного импульса, поступает через первый диод 3 на накопительный конденсатор 6, импульс,соответствующий спаду выходного импульса, поступает через второй диод 4 на накопительный конденсатор 7.Произведя интегрирование этих импульсов, накопительныеконденсаторы6 и 7 заряжаются до напряжения,пропорционального крутизне фронтаили спада выходного импульса соответственно. На выходе параллельносоединенной КС-цепи .9 формируетсяразностный сигнал, который поступает на инвертирующий вход операционного усилителя 1. Если рабочая...

Номер патента: 1355732

Опубликовано: 30.11.1987

Авторы: Винтилов, Ефимов, Фефелов

МПК: F01D 17/20

Метки: нечувствительности, системы, турбины

...цифрового преобразователя 3 датчика 1 частотывращения, Выход программного блока6 соединен с входом преобразователя3 непосредственно, а с входом преобразователя 4 через блок 7 запаздывания.Логический элемейт 5 может бытьвыполнен в виде триггера, на базекоторого реализуется элемент памя 30ти, обеспечивающий одноразовое формирование сигнала при неизменной частоте вращения, согласующих элементови формирователя положительного выходного импульса, Блок 7 запаздыванияможет быть выполнен в виде инвертора, триггера с цепью обратной связии узла настройки времени запаздывания (настраивается в соответствии сдинамическими характеристиками сервомотора), Программный блок 6 обес 40печивает автоматическое и ручноеуправление цифровыми преобразователями по...

Номер патента: 1324050

Опубликовано: 15.07.1987

Авторы: Воронин, Катугин, Фефелов

МПК: G09B 1/00

Метки: дуговой, обучения, приемам, ручной, сварки

...содержит смонтированные в корпусе 1 задатчик скорости,выполненный в ниде отметчика 2, закрепленного на гибком элементе 3,связанном с направляющим роликом 4,и приводом 5 через таймер 6, имита-тор свариваемой детали , представляющий собой размещенный вдоль гибкого элемента 3 бланк с учебным заданием, и имитатор эпектрода 8, представпяющий собой пишущий элемент,например фломастер, при этом корпус 1 закреплен на кронштейне 9 свозможностью поворота и фиксации егов заданном положении. Имеется часовой механизм 1 О, а также штатныйсварочный щиток, таблица сварочныхшвов и указатель сварочных токов(не показаны ).Устройство работает следующимобразом.При включении таймера б начинаетвращаться привод 5, перемещая вдольимитатора свариваемой...
