Номер патента: 1748082

Опубликовано: 15.07.1992

Авторы: Винтилов, Ефимов

МПК: G01R 23/00

Метки: аналоговый, значения, номинального, отклонения, сигнал, частоты

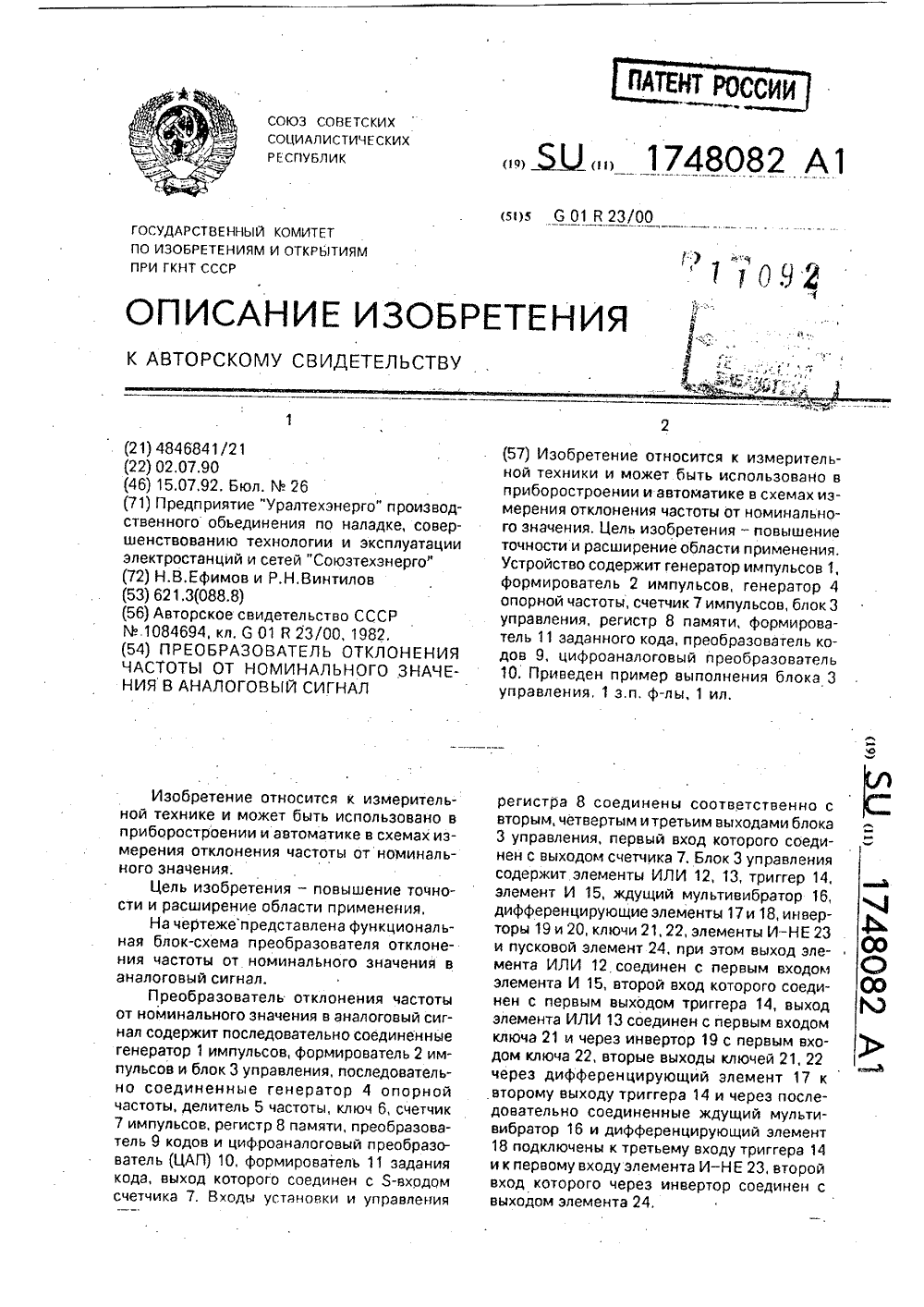

...разряды счетчика 7 не будут успевать полностьюобнуляться, при этом элемент ИЛИ 13 в момент появления импульса на выходе элемента 17 будет в единичном состоянии и импульс с выхода элемента 17, пройдя ключ 21, установит регистр 8 в единичное состояние, а состояние с младших разрядов счетчика 7 в регистр 8 переписываться не будет,Элемент ИЛИ 13 подключен входами к старшим разрядам счетчика 7. Количество старших и младших разрядов счетчика 7 определяется необходимой точностью преобразования, диапазоном преобразования и номинальной входной частотой тахогенератора, На основании этих данных выбирается частота, поступающая на счетчик 7,Таким образом, повышение точности достигается за счет измерения непосредственно величины длительности периода...

Номер патента: 1726784

Опубликовано: 15.04.1992

Авторы: Винтилов, Ефимов, Фефелов

МПК: F01D 17/20

Метки: турбины

...турбиной и электрогидравлическим преобразователем 8 соответственно через выключатель 9 и усилитель 10 сигналов. Датчик 11 скорости, механизм 7 управления турбиной и электрогидравлический преобразователь 8 подключены к гидравлическому усилителю 12. Управление регулирующими клапанами 13 осуществляется сервомотором 14, Отключение генератора осуществляется при получении сигнала датчиком 15, Формирование сигнала по ускорению ротора осуществляется цепочкой, состоящей из датчика 16 частоты вращения турбины, реле 17 частоты и дифференциатора 18, при этом временное изменение реле 17 частоты осуществляется с помощью цепочки, состоящей из датчиков 16 и 19, дифференцирующих элементов.20 и 21, сумматора 22, диода 23 и компаратора 24, а цепочка,...

Номер патента: 1355732

Опубликовано: 30.11.1987

Авторы: Винтилов, Ефимов, Фефелов

МПК: F01D 17/20

Метки: нечувствительности, системы, турбины

...цифрового преобразователя 3 датчика 1 частотывращения, Выход программного блока6 соединен с входом преобразователя3 непосредственно, а с входом преобразователя 4 через блок 7 запаздывания.Логический элемейт 5 может бытьвыполнен в виде триггера, на базекоторого реализуется элемент памя 30ти, обеспечивающий одноразовое формирование сигнала при неизменной частоте вращения, согласующих элементови формирователя положительного выходного импульса, Блок 7 запаздыванияможет быть выполнен в виде инвертора, триггера с цепью обратной связии узла настройки времени запаздывания (настраивается в соответствии сдинамическими характеристиками сервомотора), Программный блок 6 обес 40печивает автоматическое и ручноеуправление цифровыми преобразователями по...
