Фундамент дымовой трубы
Похожие патенты | МПК / Метки | Текст | Заявка | Код ссылки
Номер патента: 718555
Автор: Слесарев
Текст

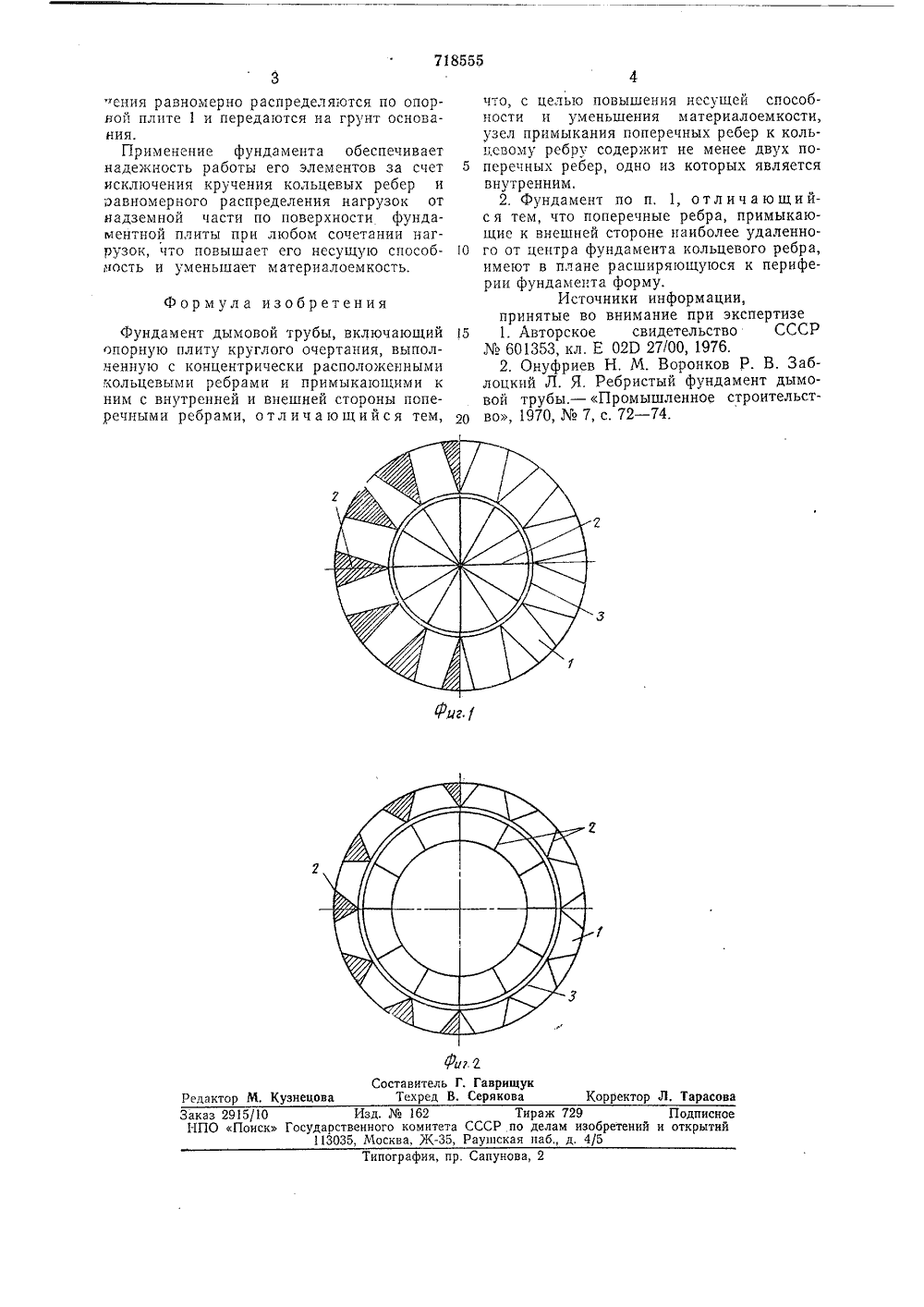

ИЗОБРЕТЕЙИЯ 11 1 У 8555 Союз Советских Социалистических Республик(45) Дата опубликования Бюллетень8 К 624.159, (088,8) по делам изобретени и открытийсания 28,02.80 2) Авторизобретения1) Заявитель В. А. Слесарев Среднеазиатское отделение Всесоюзного государственно ордена Ленина и ордена Октябрьской Революции проектного института Теплоэлектропроект54) ФУНДАМЕНТ ДЫМОВОЙ ТРУ в в Ш г остигаетс ундамент орную п Изобретение относится к области строительства, а именно к конструкциям фундаментов дымовых, вентиляционных труб или других подобных сооружений башенного типа, преимущественно круглых в плане.Известен ребристый фундаментный блок, в котором поперечные ребра выполнены трапецеидальной формы в плане и имеют переменную высоту 11) .Наиболее близким техническим решением является фундамент дымовой трубы, включающий опорную плиту круглого очертания, выполненную с концентрически расположенными кольцевыми ребрами и примыкающими к ним с внутренней и внешней сторон поперечными ребрами 2).Недостатком известных фундаментов является невысокая несущая способность и высокая материалоемкость из-за необеспеченности равномерного распределения нагрузки по опорной плите и кручения кольцевых ребер.Целью описываемого изобретения является повышение несущей способности и уменьшение материалоемкости за счет равномерного распределения нагрузок по опорной плите.Поставленная цель д я за счет того, что в известном ф е дымовой трубы, включающем оп литу круглого очертания, выполненную с концентрически расположенными кольцевыми ребрами и примыкающими к ним с внутренней и внешней сторон поперечными ребрами, 5 узел примыкания поперечных ребер к кольцевому ребру содержит не менее двух поперечных ребер, одно из которых является внутренним, причем поперечные ребра, примыкающие к внешней стороне наиболее 10 удаленного от центра фундамента кольцевого ребра, могут иметь в плане расширяющуюся к периферии фундамента форму,На фиг. 1 изображен фундамент в плане; а на фиг. 2 - вариант фундамента в 15 плане с кольцевой опорной плитой (слеваот осевой линии изображены расширяющиеся в плане поперечные ребра, а справа - прямоугольные).Фундамент дымовой трубы состоит из 20 опорной плиты 1, поперечных ребер 2 иконцентрически расположенных кольцевых ребер 3, одно из которых служит опорой для надземной части сооружения.Фундамент работает следующим обра зомВертикальные нагрузки от ствола дымоой трубы передаются на одно из кольцеых ребер 3 фундамента, затем при помои системы поперечных ребер 2 прямоу ольного или расширяющегося в плане серектор Л. Тарасо дактор М. Кузнецова Изд.162 Тираж 729сударственного комитета СССР по делам изобретений 113035, Москва, Ж, Раушская наб д. 4/5 аказ 2915/10 1-1 ПО Поиск"ения равномерно распределяются по опорной плите 1 и передаются на грунт основания.Применение фундамента обеспечивает надежность работы его элементов за счет исключения кручения кольцевых ребер и равномерного распределения нагрузок от надземной части по поверхности фундаментной плиты при любом сочетании нагрузок, что повышает его несущую способность и уменьшает материалоемкость. Формула изобретения Фундамент дымовой трубы, включающий опорную плиту круглого очертания, выполненную с концентрически расположенными кольцевыми ребрами и примыкающими к ним с внутренней и внешней стороны поперечными ребрами, отличающийся тем,4что, с целью повышения несущей способности и уменьшения материалоемкости,узел примыкания поперечных ребер к кольцевому ребру содержит не менее двух по 5 перечных ребер, одно из которых являетсявнутренним.2, Фундамент по п. 1, отл и ч а ю щи йся тем, что поперечные ребра, примыкающие к внешней стороне наиболее удаленно 1 О го от центра фундамента кольцевого ребра,имеют в плане расширяющуюся к периферии фундамента форму.Источники информации,принятые во внимание при экспертизе15 1. Авторское свидетельство СССРб 01353, кл. Е 020 27/00, 1976.2. Онуфриев Н. М. Воронков Р. В. Заблоцкий Л. Я, Ребристый фундамент дымовой трубы. - Промышленное строительст 20 во, 1970,7, с. 72 - 74.
СмотретьЗаявка
2654317, 07.08.1978
СРЕДНЕАЗИАТСКОЕ ОТДЕЛЕНИЕ ВСЕСОЮЗНОГО ГОСУДАРСТВЕННОГО ПРОЕКТНОГО ИНСТИТУТА "ТЕПЛОЭЛЕКТРОПРОЕКТ"
СЛЕСАРЕВ ВАЛЕРИЙ АЛЕКСЕЕВИЧ
МПК / Метки
МПК: E02D 27/42
Метки: дымовой, трубы, фундамент
Опубликовано: 29.02.1980
Код ссылки
<a href="https://patents.su/2-718555-fundament-dymovojj-truby.html" target="_blank" rel="follow" title="База патентов СССР">Фундамент дымовой трубы</a>
